管道布置示意图
机电管线排布原则9.22ppt课件
.
12
第十一条：商铺内的电气桥架尽量不在商铺正中间位置敷设，贴边敷设，便 于后期精装修。
? 右图为小商铺内桥架 居中设置，不便于后 期商铺加隔层之后精 装修。
? 解决方案：桥架安装 尽量在非主入口贴边 安装，便于装修。
.
13
谢谢观看！
.
? 右图二为管线在水平 条件下排布不开时， 上下布置示意图。
.
5
第二条：车库内电缆桥架敷设时，布置在车位上方，避免布置在车道上方以 保证车道净空。
? 右图云线处车库内电 缆桥架敷设在车道上， 影响车道净空高度。
? 解决方案：将电缆桥 架调整到车位上方贴 墙或柱敷设，保证车 道净高。
? 注：如地下车库结构
? 解决方案：将风管贴 板底，同时将排烟口
换成单层百叶，净高
可提高约400mm。
.
8
四：排烟风管的高度控制在400mm高以内，排烟风速尽可能控制在19m/s左 右，风管宽高比可以控制在8:1，以保证风管尺寸经济合理。排烟风口的排烟 距离控制在25---30米，以便尽可能的缩短排烟风管的长度。
? 右图为车库内通风及 排烟风管与采暖干管 交叉布置图，影响车 库净高。
.
7
第三条：通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板 结构）敷设。桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm 距离。
第六条：排烟风口首选不占用层高空间的单层百叶，若消防强制要求选择常 闭多叶排烟口，要在风管侧面安装，禁止下装占用层高。
? 右图为通风及排烟风 管未贴板底安装，并 且使用的常闭型多叶 排烟口下装，严重影 响净高。
14
管道布置图
二、管道布置图的视图
1、比例和图幅 一律采用1号图纸， 一般采用1:30，1:50 比例。
2、管道布置图一般只画平面图，局部表达不清时，画剖面、 向视或局部放大。
3、管道平面布置图的配置，按建筑物分层绘制楼板下的建筑 物、所有设备、管道。
4、多层平面图画在一张图纸上，由下到上，由左到右排列， 标注标高。
（3）表达管段与管件、阀门的连接方式。
（4）标准弯头可画成直角或圆角；非标准弯头画成圆角， 并标注弯曲半径。
（5）不同材质管段单独绘制；总管上所有支管、管件都要 在总管管短图上表示。
（6）与坐标轴不平行的偏置管线，用细实线矩形（或长方体） 标 注坐标。
北
x
y
100
（7） 管段图中，如果某条管道，不在同一个管道平面图上， 要标注管道平面图图号。
代号 L
M
N
P
P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5
≤ １.6 ≤ 2.5 ≤ 4.0
单位MPa
隔热或隔声代号 ( HG20519.30－92) 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N
材料代号 ( HG20519.38－92) A-铸铁 B-碳钢 C- 低碳合金钢 D-合金钢 E-不锈钢 F-有色金属 G-非金属 H-衬里
（4） 标注车间分区、附房的名称。
（二）设备（动、静）的图示
（1）用细实线按比例画出设备的轮廓（图例）或设备基础，标 注定位尺寸。
（2）画出设备的全部管口，标注位号，支撑点的标高POS或 EL。
（3）用 5×5细实线框标注管口代号，标注管口的定位尺寸。
顶底 bc
d
a 400
管道布置图绘制
•管道安装标高均以m为单位，以室内地面±0.000为基准，管道一般注管中心 线标高加上标高符号，如▽4.500。必要时也可标注管底标高，如“EL4.000”,见 图7-1。零点标高注成±0.000，正标高前可不加正号(+)，负标高前必须加注负号 (－)。
•管道布置图上的所有管道应与带控制点的工艺流程图一致，都需要标注公称 直径、物料代号、管段序号。如“SC－321－75”，其中321表示管道编号，75表 示管径，SC表示介质或物料代号，这里SC时表示蒸汽冷凝液。又如 “W300φ57×3.5”，其中φ57表示管径，3.5表示管壁厚，W表示此物料介质时液 态液化气。管段编号应注在管道上方或左方。写不下时，可用指引线引出标注， 还可以几条管道一起标注，见图7-2。
第7页/共59页
⑵管道布置图的标注 ①标注内容 a.建(构)筑物 建(构)筑物的基本结构构件常被作为管道布置的定位基准， 所以在管道平面布置图和立面剖视图中必须标注建筑定位轴线的编号及柱距尺寸， 标注出平台和构筑物的标高。 b.设备 设备是管道布置的主要定位基准，在管道布置图上必须标注设备的 位号及名称。其位号的标注方法应与带控制点的工艺流程图和设备布置图一致。 也有的管道布置图上只标注设备的位号，不注名称。还有的将设备位号写在图形 里。在管道布置图上还应注出与容器或设备相对的柱中心线的尺寸。 c.管道 •管道布置图以平面图为主，标注出所有管道的定位尺寸及标高，物料的流 动方向和管号。如绘有立面剖视图时，则所有的标高应注在立面剖视图上。管号 标注在管中心线上方，标高注在管中心线下方。 •在管道平面布置图上，根据实际情况，管道的定位尺寸可以以建筑定位轴 线(或墙高)、设备中心线、设备管口法兰为基础进行标注。与设备管口相连的直 线管段，则不需注定位尺寸。
管道敷设的方式及要求

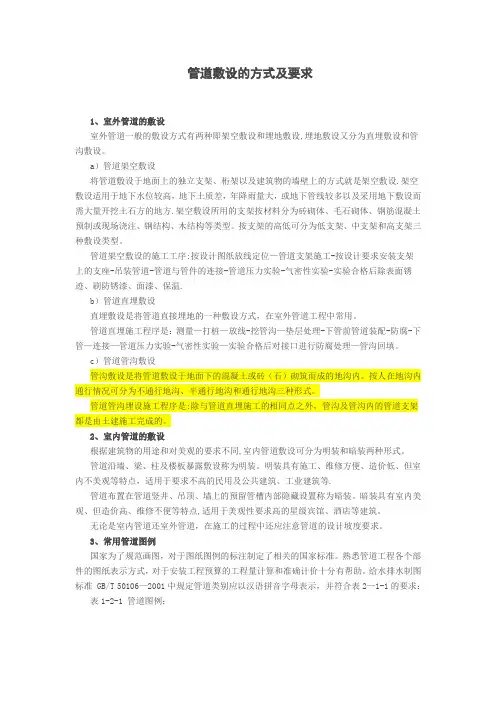

管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设,埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设.架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方.架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序:按设计图纸放线定位—管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温.b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量—打桩—放线-挖管沟—垫层处理-下管前管道装配-防腐-下管—连接—管道压力实验-气密性实验—实验合格后对接口进行防腐处理—管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是:除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同,室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等.管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点,适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
管道工程图画法基础立面展示
图纸与现场实际情况存在差异，如管道位置、走 向等与实际不符。
针对性解决方案
01
提高绘图技能
加强绘图技能培训，熟练掌握绘 图软件和工具，提高绘图准确性
。
03
完善图纸信息
在图纸中注明关键信息，如管道 材质、管径、连接方式等，确保
审核通过。
02
规范符号使用
统一符号使用标准，确保图纸中 使用的符号符合规范，易于识别
立面图作用
立面图能够清晰地反映建筑物的外观造型、门窗洞口位置、墙面装饰做法等重 要信息，是建筑施工图中的重要组成部分。
立面图绘制步骤
绘制建筑外轮廓线
按照建筑物的实际形状和尺寸， 绘制出建筑的外轮廓线，包括屋 顶、墙面、台阶等部分。
确定绘制比例和图幅
根据建筑物的实际尺寸和复杂程 度，选择合适的绘制比例和图幅 大小。
展示室内排水管道的布局、坡度、管径及检查口等信息，需注意 不同排水点的标高和排水方向。
卫浴设备连接示意图
详细展示卫浴设备（如洗手盆、马桶等）与给排水管道的连接方 式及安装要求。
室外市政管网立面图
市政给水管道立面图
展示市政给水管道在室外的走向、管径、埋深及与其他管道的交叉 处理等信息。
市政排水管道立面图
绘制门窗洞口
根据建筑设计要求Biblioteka 在建筑外轮 廓线上绘制出门窗洞口的位置和 尺寸。
绘制立面构造和装饰
根据建筑设计要求，在建筑立面 上绘制出立面构造和装饰做法， 如墙面分格、线条、凹凸造型等 。
标注尺寸和标高
在立面图上标注出门窗洞口的尺 寸、墙面的标高和关键控制点的 位置等信息。
关键要素标注方法
尺寸标注
利用CAD软件的参数化 功能
管道布置图绘制方法PPT课件
可编辑课件
22
三、三通的单、双线图
• (a）所示为等 径正三通的三 视图的双线图， 两管的交接线 呈V 字形直线， 双线图仅画外 形图样
可编辑课件
23
等径斜三通的单、双线图。 在单线图里，不论是同径正三通还是异径正三通，其 立面图图样的表示形式相同，等径斜三通或异径斜三通在 单线图里其立面图的表示形式也相同。
影中出现两路管子重叠时，假想前（上）面一路管子 已经截去一段（用折断符号表示），这样便显露出后 （下）面表示断开的管子高于中间显露的管子；如果 此图是立面图，那么断开的管子表示在前，中间显露 的管子表示在后。
可编辑课件
31
如果是平面图，当弯管高于直管时，画起来一般是让弯 管和直管稍微断开3－4mm ，以示区别弯管和直管不在同 一个标高上，这种表示方法称为遮挡法。
在这样的情况下，管子和管件的壁厚就很难再用虚线和 实线表示清楚，所以在图形中仅用两根线条表示管子和管 道组成件形状。
这种不再用虚线条表示管子壁厚的方法叫做双线表示 法，由它画成的图样称为双线图。
双线图用中粗实线，管道中心线用细点划线画出。
可编辑课件
17
一、管子的单、双线图
虚线表示管子的内壁；在俯视图里的两个同心圆.管子的长短和 管径与管子相同，但是用于表示管子壁厚的虚线和实线已省去
表达能力差者则相反，画了许多图形再加上大量的标注和 文字说明，最终仍不能准确表达设计意图。
可编辑课件
3
➢绘制管道布置图的一般要求
1 ．按比例 管道图原则上均应按比例绘制。按比例的主要目的和
好处在于正确表达管道及组件所占据的空间，避免碰撞及 影响施工和操作。下列两类要求按比例或大致按比例绘制。
① 构筑物、建筑物的断面形状和尺寸，墙的厚度，门、 窗、梯子的位置等。
管道敷设施工图集
３
（Ｌ）
２
１
（Ｌ）
２
３
２４０
１８０
５００
４００ Ｄ ５６ ×４ ９２０ Ｄ ５６ ×４ ㄈ１０ １５００
ㄈ８ Ｄ ５６ ×４
９３０
２８０
２００
５５０
４００ Ｄ ５６ ×４
Ｄ ６３ ×５ ㄈ１２６ １６００
ㄈ１０
Ｄ ５６ ×４
９７０
８００
２８０
２００
５５０
４００ Ｄ ５６ ×４
Ｄ ５６ ×４ ㄈ１４ａ １６００
排水管
管线代号
Ｓ
ＯＳ ＤＳ ＨＳ ＤＨ ＤＨＲ Ｗ ＳＷ ＤＭ Ｗ ＣＷ ＣＷＰ Ｈ ＨＲ Ｄ
序号
１６
１７ １８ １９ ２０ ２１ ２２ ２３ ２４ ２５ ２６ ２７ ２８
名称
管线代
压缩空气管
Ａ
净化压缩空气管
ＣＣＡ
气态丙烷管 （液化石油气） ＰＧ 液态丙烷管 （液化石油气） ＬＰＧ
氧气管
ＯＸ
天然气管
管道固定点间的最大距离 Ｌ０ （ｍ） 补偿器 管径
类型 敷设方式ｍ ｍ ４０ ５０ ７０ ８０ １００ １２５ １５０ ２００ ２５０ ３００ ３５０ ４００ ４５０ ５００ ６００ 方形
架空 ４５ ５０ ５５ ６０ ６５ ７０ ８０ ９０ １００ １１５ １３０ １４５ １６０ １８０ ２００ （Ⅱ形）
３００ ～３５０ ｍ ｍ ；至沟底的距离为１５０ ～２００ ｍ ｍ 。无 论单 排布 管或 双 排
关于地沟敷设 中 的 各 管 间 距， 应 根 据 实 际 敷 设 的 管 道 状 况 进
布管，通道的宽度应不小于０．７ ｍ ，通行地沟的净高不低于１．８ ｍ 。 行调整，其实际管间距可按图 Ｇ Ｄ １ —２ —２ 执行。
管道工程图画法中的地下管道示意图示法
给水管道
作用
用于输送自来水或经过净化处理的水，满足生活和生 产用水需求。
材质
通常采用铸铁管、钢管、塑料管等耐腐蚀、耐压的管 道材料。
特点
给水管道需要保证水质清洁，防止二次污染，同时要 具备足够的耐压能力和良好的密封性。
排水管道
作用
用于排放生活污水、工业废水以及雨水等，保 持城市环境整洁。
材质
通常采用铸铁管、钢管、混凝土管等具备一定 抗压能力和耐腐蚀性的管道材料。
标注管道走向、管径和埋深
用箭头表示管道的走向，并标注管道的名称、管径和材质等信息。
在管道上方或旁边标注管道的埋深，以及与其他管道的相对位置关系。
添加阀门、井盖等附属设施
01
在管道上添加阀门、法兰、弯头、三通等管道附件 ，并标注其规格和型号。
02
在需要的位置添加井盖、检查井等附属设施，并标 注其名称和用途。
01
在管道上添加箭头符号，清晰地指示出水流或气体的方向。
02
箭头大小应适中，不宜过大或过小，以免影响图纸美观和易读
性。
对于复杂的管道系统，可以使用不同颜色或样式的箭头来区分
03
不同流向。
使用不同线型表示不同材质管道
虚线
可以用于表示非金属管道，如塑 料管、PVC管等。
双线
在某些情况下，可以使用双线来 表示管道的外径和厚度。
感谢您的观看
THANKS
适用范围及限制
适用范围
地下管道示意图适用于城市供水、排水、燃气、热力等管道系统的规划、设计、施工、维护和管理各个阶段。
限制
地下管道示意图通常只表示管道系统的布局和连接关系，不涉及具体的施工细节和结构设计。对于复杂的管道系 统或需要详细设计的情况，需要结合其他工程图纸进行综合分析和设计。
容器的配管规定
目录1.总则2.容器的配管附图一立式容器管道布置示意附图二卧式槽的管口布置示意附图三卧式容器的操作平台布置示意附图五卧式容器操作平台和管道布置示意附图六卧式槽的管道布置示意附图七卧式槽联合操作平台示意1. 总则1.0.1 本规定适用于石油化工生产装置内的容器配管设计。
1.0.2 本规定不适用装置外罐区的配管。
1.0.3 本规定与中国石化集团公司的相关标准规范有矛盾时，按集团公司的标准规范执行。
1.0.4 引进装置或与国外公司合作设计时，可不执行本规定，而按外国公司规定进行设计。
2. 容器的配管2.0.1 立式和卧式容器上的管道设计，通常将容器周围划分为操作区和配管区。
配管区一般位于管廊或管道连接较多的相关设备的一侧，操作区一般位于操作、维修通道一侧。
平台、人孔、液面计、压力计、温度计、梯子和供检修用的吊柱布置在检修区，而管道布置在配管区如附图一、二所示。
2.0.2 管口布置规定如下：2.0.2.1 立式容器的管口布置（1）人孔－－容器的上人孔可设在顶部，下人孔可设在罐下端侧面，且两个人孔宜对称布置，以利检修时通风换气，常压罐的上人孔也可以和泄压人孔合并。
（2）进出物料管口--进料口可设在罐顶部或上端侧面，出料口一般设在罐底都或下端侧面，进出料管口不宜布置在同一方向上。
若设视镜，视镜口的方位应靠近进料管口，以利观察进料情况。
（3）放空放净管口－－放空口应设在罐顶最高点，放净口设在罐底部或出料管道上，对平底立式罐，放净管应从底部集液坑上引出。
（4）安全阀或呼吸阀管口－－安全阀或呼吸阀管口应布置在罐顶检修区一侧，靠近平台。
（5）充氮管口－－为使氮气分布均匀和防止在泄放时氮气走短路，其管口应布置在罐顶部远离安全阀或放空管口的位置。
（6）温度计管口－－布置在罐壳体下端靠操作区域一侧，并要方便接近和观察。
（7）压力计管口－－布置在罐的顶部气相空间靠操作区域一侧，并要方便接近和观察。
（8）液面计和高低液位报警器－－液面计的布置与选用的仪表类型有关，其上管口可设在罐顶部或壳体上端侧面。
管道布置设计
07:30
化工设计（2005-2006学年)
7
化工与生物技术学院
Design of Chemical Engineering 化工设计
3．安全生产 (1)架空管道与地面的距离除符合工艺要求外，还应 便于操作和检修。管道跨越通道时，最低点离地： 通过人行道时不小于2m；通过公路时不小于 4.5m；通过铁路时不小于6m；通过厂区主要交 通干线时离地5m。 (2)直接埋地或管沟中铺设的管道通过道路时应加套 管等加以保护。 (3)为了防止介质在管内流动产生静电聚集而发生危 险，易燃、易爆介质的管道应采取接地措施，以 保证安全生产。 (4）长距离输送蒸汽或其他热物料的管道，应考虑 热补偿问题，如在两个固定支架之间设置补偿器 和滑动支架。
07:30 6
化工设计（2005-2006学年)
化工与生物技术学院
Design of Chemical Engineering 化工设计
2．考虑施工、操作及维修
(1)管道应尽量集中布置在公用管架上，平行走直线， 少拐弯，少交叉，不妨碍门窗开启和设备、阀门 及管件的安装维修，并列管道的阀门应尽量错开 排列。 (2)支管多的管道应布置在并行管线的外侧，引出支 管时，气体管道应从上方引出，液体管道应从下 方引出。 (3)管道应尽量沿墙面铺设，或布置在固定在墙上的 管架上，管道与墙面之间的距离以能容纳管件、 阀门及方便安装维修为原则。
20
化工与生物技术学院
Design of Chemical Engineering 化工设计
07:30
化工设计（2005-2006学年)
21
化工与生物技术学院
Design of Chemical Engineering 化工设计
三、管道布置图的表达方法
化工管道布置图 (全)
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。
10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出，管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。
⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。
化工制图(7)---管道布置图绘制
第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。
管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。
管道布置图在化工设备进行最后安装阶段具有重要的意义。
好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。
位置设备。
因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。
管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。
这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。
在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。
本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。
⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
管道敷设施工图集
管线代号
Ｓ
ＯＳ ＤＳ ＨＳ ＤＨ ＤＨＲ Ｗ ＳＷ ＤＭ Ｗ ＣＷ ＣＷＰ Ｈ ＨＲ Ｄ
序号
１６
１７ １８ １９ ２０ ２１ ２２ ２３ ２４ ２５ ２６ ２７ ２８
名称
管线代
压缩空气管
Ａ
净化压缩空气管
ＣＣＡ
气态丙烷管 （液化石油气） ＰＧ 液态丙烷管 （液化石油气） ＬＰＧ
氧气管
ＯＸ
天然气管
１１００
１３００
１１００
１３００
１２５
１００ ～１２５
１１００
１４００
１５０
≤８０
１２００
１４００
１５０
１００ ～１５０
１２００
１５００
２００
≤８０
１２００
１４００
２００
１００ ～１２５
１２００
１５００
２００
１５０ ～２００
１２００
１６００
·１１９４ ·
管道安装尺寸
滑动支架材料
固定支架材料
ａ
ｂ
ｈ１
ｈ２
１５ １８ ２０ ２４ ２４ ３０ ３０ ３０ ３０
２ ２．５ ３．０ ３．５ ４．０ ５．０ ５．５ ６．０ ６．０
注：表中热伸长量 ⑽Ｌ 按２．４ｍ ｍ／ｍ 计。
热力管道直管段允许不装补偿器的最大长度表 （ｍ）
房
热媒（水）（℃） 蒸 汽 （ ＭＰａ） 屋种类
６０ —
７０ —
８０ —
９０ —
９５ １００ ——
６００
４５０
２１０
２４０
１５０
８０
＜８０
７００
５００
２４０
２６０
管道工程图画法基础系统示意图
管道工程图绘制标准
比例
一般采用缩小比例绘制， 但在表达局部构造时，可
采用放大比例。
图例
采用统一的图例符号表示 管道、阀门、管件、设备
等。
01
02
03
04
05
图线
一般采用细实线表示管道 ，粗实线表示设备或主要 管件，虚线表示被遮挡部
分。
标注
包括管道标高、管径、坡 度、长度等标注，以及设 备、阀门等的位置和型号
在绘图软件中，合理利用图层功能，将 不同类型的元素（如管道、设备、阀门 等）分别放置在不同的图层中，方便后 续的编辑和修改。
2
统一符号和标注
在图纸中，使用统一的符号和标注方式 ，确保图纸的易读性和准确性。例如， 对于管道规格和流向的标注，应遵循相 应的标准和规范。
3
注意图纸比例和布局
在绘制系统示意图时，应注意图纸的比 例和布局。比例要适当，能够清晰地表 达管道系统的结构和细节；布局要合理 ，使得图纸整体美观且易于理解。
图纸基本元素解读
包括管道、阀门、设备、仪表等元素的图形符号及标 注含义。
工艺流程解读
按照工艺流程顺序，逐一解读各个环节中的管道连接 、设备配置和阀门控制等情况。
关键细节分析
针对管道工程图中的关键细节进行深入分析，如管道 走向、管径变化、阀门选型等。
总结与启示
管道工程图的重要性
通过实例分析，展示了管道工程图在化工厂生产过程中的重要作用，它不仅是设计和施工的依据，也是生产 管理和设备维护的重要参考。
常见问题及解决方法
01
管道规格标注不清
解决方法是在图纸中明确标注 管道的规格和材质，同时提供 详细的管道参数表。
02
设备符号不统一
管道敷设
一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
