第七章 测设的基本工作(答案)
施工测设基本工作—水利工程施工控制网的布设
二、水利工程施工控制网的布设
3.3基本网精度设计 （1）按传统的测量布网原则，即逐级控制； （2）考虑到水利枢纽不同水工建筑物之间仅存在松散联系，而基本网的作 用主要是统一整个枢纽的坐标系统。
第七பைடு நூலகம் （施工测量的基本工作）
二、
内容
施工测量概述 水利工程施工控制网的布设
二、水利工程施工控制网的布设
1 施工控制网
2 水工建筑物放样的顺序和精度要求
2.1水利工程施工控制网特点 （1）控制的范围小，控制点的密度大，精度要求高 （2）使用频繁 （3）受施工干扰
施工控制网常分成基本网和定线网两层布设。
二、水利工程施工控制网的布设
2.3水利工程施工控制网特点 （1）施工控制网点位应画在施工设计总平面图上防止标桩被破坏。 （2）点位的布设以考虑放样精度要求高的主要建筑物密集处为主。 （3）河面开阔地区的大型水利枢纽以分级布设基本网和定线网为宜。 （4）在设计总平面图上，建筑物的平面位置以施工坐标系表示。 （5）施工放样需要的是控制点间的实际距离
二、水利工程施工控制网的布设
3 水利枢纽施工控制网布设原则
3.1设计施工控制网的依据 根据我国《水利水电工程施工测量规范》第2.6.1条的规定，大坝、厂
房、船闸、水闸等建筑物的主要轴线点均应由等级控制点进行测设。主要轴 线点相对于邻近控制点的点位中误差不应大于10mm。
3.2定线网精度设计 定线网点放样建筑物轮廓点常用的方法是前方交会法。用于建筑物放
二、水利工程施工控制网的布设
2.2 水工建筑物放样顺序 原则：从总体到局部
建筑物放样顺序：（1）放出大坝轴线（2）根据大坝轴线可以直接放样冲砂 闸、泄水闸、非溢流坝的各坝段的分跨线（垂直于大坝轴线）与分仓线（平行 于大坝轴线）。在进行船闸与厂房施工时 , 则首先放样出船闸与厂房的主轴 线。再根据这些主轴线放出各辅助轴线 ，最后确定各建筑物的细部结构。
建筑工程测量智慧树知到课后章节答案2023年下延安职业技术学院
建筑工程测量智慧树知到课后章节答案2023年下延安职业技术学院延安职业技术学院第一章测试1.通常认为，代表整个地球的形状是（）所包围的形体。
A:似大地水准面B:水准面C:大地水准面D:参考椭球面答案:参考椭球面2.地面上某一点到大地水准面的铅垂距离是该点的（）。
A:绝对高程B:相对高程C:大地高D:正常高答案:绝对高程3.在高斯平面直角坐标系中，纵轴为（）。
A:Y轴，向东为正B:X轴，向东为正C:Y轴，向北为正D:X轴，向北为正答案:X轴，向北为正4.某点所在的6°带的高斯坐标值为xm=366 712.48 m，ym=21 331 229.75 m，则该点位于（）。
A:21带、在中央子午线以西B:21带、在中央子午线以东C:36带、在中央子午线以东D:36带、在中央子午线以西答案:21带、在中央子午线以西5.地理坐标分为（）。
A:三维坐标和二维坐标B:天文坐标和大地坐标C:参考坐标和大地坐标D:天文坐标和参考坐标答案:天文坐标和大地坐标6.测量工作的基本原则是从整体到局部、从高级到低级和（）。
A:从控制到碎部B:测图与放样并行C:从碎部到控制D:控制与碎部并行答案:从控制到碎部7.测定点的坐标的主要工作是( )。
A:测量水平距离B:测量水平角C:测量竖直角D:测量水平距离和水平角答案:测量水平距离和水平角8.建筑工程施工测量的基本工作是（）。
A:测图B:识图C:用图D:测设答案:测设9.A、B两点，HA为115.032m，HB为114.729m，则hAB为（）。
A:-29.761B:29.761C:0.303D:-0.303答案:-0.30310.建筑施工图中标注的某部位标高，一般都是指（）。
A:高差B:高程C:相对高程D:绝对高程第二章测试1.在水准测量中，若后视点A的读数大，前视点B的读数小，（）。
A:则A点和B点的高低取决于仪器高度B:则A点比B点高C:则A点与B点可能同高D:则A点比B点低答案:则A点比B点低2.往返水准路线高差平均值的正负号是以（）的符号为准。
第七章 建筑施工测量
7．1．1 施工测量的主要内容
施工测量贯穿于整个施工过程中，其内 容主要包括：
1)施工前建立施工控制网。 2)建(构)筑物的测设(放样)工作。在施工期间，
将图纸上的建(构)筑物、管线等的平面位置和 高程，按照设计和施工要求测设到相应的地 面上或不同的施工部位，设置明显的标志， 作为施工的依据。这是施工测量的基本任务。
民用建筑施工测量包括建筑物定位、放 线；基础工程施工测量；墙体工程施工 测量等。进行施工测量之前，除了检校 好所使用的测量仪器和工具外，尚需做 好以下几项准备工作。
核相同，若控制精度要求较高时，还需用控
制点对网点坐标进行检核。最后应埋设永久 标志。
7．2．5 施工场地的高程控制测量
对施工场地的高程控制的要求是：
第一，水准点的密度尽可能满足在施工放样时一次 安置仪器即可测设所需的高程点；
第二，在施工期间，高程控制点的位置应保持不变。 因此，在测绘地形图时所敷设的水准点并不一定适 用，并且密度也不够，必须重新建立高程控制网。 当场地面积较大时，高程控制网可分为首级网和加 密网两级布设，相应的水准点称为基本水准点和施 工水准点。
7．2 施工控制测量
7．2．1 施工控制网的特点
与勘测设计阶段的测图控制网相比，施工控制网 具有以下特点：
1)控制点的密度大，精度要求较高，使用频繁、受施 工干扰多。这就要求控制点的位置应分布恰当和稳定， 使用方便，并能保证在施工期间桩点不被破坏。因此， 控制点的选择、测定及桩点的保护等项工作，应与施 工方案、现场布置统一考虑确定。
7．2．2 施工控制网的形式
施工控制网分为平面控制网和高程控制网 两种。前者采用三角网、导线网、建筑基 线或建筑方格网等；后者则采用水准网。
选择平面控制网的形式，应根据建筑总平面图、 建筑场地的大小和地形、施工方案等因素进行综 合考虑。对于地形起伏较大的山区或丘陵地区， 常用三角测量或边角测量方法建网(图11.1上“Ⅲ” 部分)；对于地形平坦但通视比较困难的地区，如 扩建或改建的施工场地；或建筑物的布置不很规 则时，则可采用导线网(图11.1上“Ⅱ”部分)；对 于地面平坦而简单的小型建筑场地，常布置一条 建筑基线(图11.2)，组成简单的图形作为施工放样 的依据；而对于地势平坦，建筑物众多且布置比 较规则和密集的工业场地，一般采用建筑方格网 (图11.1上“I”部分)。总之，施工控制网的形式应 与设计总平面团的布局相一致。
测设(放样)的基本工作课件
精度要求与误差控制
设定精度目标
在进行测设(放样)工作时， 应根据工程要求设定合理 的精度目标。
误差分析
对测设(放样)过程中产生 的误差进行分析，找出误 差来源并进行控制。
重复测量
为保证精度，应对关键点 进行多次重复测量，以提 高结果的可靠性。
环境因素的影响与应对措施
环境因素考虑
在测设(放样)工作中，应充分考虑 环境因素的影响，如温度、湿度、 风速等。
应对措施
根据环境因素的特点，采取相应的 应对措施，如选择合适的时间窗口 进行测量、使用防风固定装置等。
数据修正
对受环境因素影响的测量数据进行 修正，以提高结果的准确性。
06
测设(放样)的应用与发展趋
势
在工程建设中的应用
道路建设
房屋建设
通过测设放样确定道路中线、边线位 置，控制高程，保证道路线形顺畅。
测设的精度要求
精度标准
根据不同工程的要求和施工规范，制定相应的测设精度标准，包括平面位置误 差、高程误差、角度误差等。
提高精度方法
采用合适的测量仪器和工具，加强测量过程中的质量控制，提高测量人员的技 能水平，进行多次测量取平均值等。
02
测设(放样)的准备工作
收集资料与现场勘查
01
收集工程设计图纸、相关文件和 合同协议，了解工程项目的规模、 结构形式、施工要求等基本信息。
在房屋建设中，通过测设放样确定建 筑物的平面位置、高程和角度，确保 建筑物的几何尺寸符合设计要求。
桥梁施工
在桥梁建设中，通过测设放样确定桥 墩、桥台的位置和高度，确保桥梁结 构的稳定。
在地形测量中的应用
地形图测绘
通过测设放样确定地形图中的各 个地物要素，如山峰、河流、道
建筑施工测量
二、施工测量的特点
（1）施工测量是直接为工程施工服务 的，因此它必须与施工组织计划相协调。
测量人员必须了解设计的内容、性质及 其对测量工作的精度要求，随时掌握工程进度 及现场变动，使测设精度和速度满足施工的需 要。
（2）施工测量的精度主要取决于建 (构)筑物的大小、性质、用途、材料、施 工方法等因素。
2.施工测量的任务
施工测量的任务是把图纸上设计的建(构) 筑物的平面位置和高程，按设计和施工的要求 放样(测设)到相应的地点，作为施工的依据。
在施工过程中进行一系列的测量工作，以 指导和衔接各施工阶段和工种间的施工。
3.施工测量的主要内容
（1）施工前建立与工程相适应的施工 控制网。
（2）建（构）筑物的放样及构件与设 备安装的测量工作,以确保施工质量符合设 计要求。
一般高层建筑施工测量精度应高于低层建 筑，装配式建筑施工测量精度应高于非装配式， 钢结构建筑施工测量精度应高于钢筋混凝土结构 建筑。往往局部精度高于整体定位精度。
（3）施工测量受施工干扰大。
由于施工现场各工序交叉作业、材料堆 放、运输频繁、场地变动及施工机械的振动， 使测量标志易遭破坏，因此，测量标志从形式、 选点到埋设均应考虑便于使用、保管和检查， 如有破坏，应及时恢复。
（3）检查和验收工作。每道工序完 成后，都要通过测量检查工程各部位的 实际位置和高程是否符合要求，根据实 测验收的记录，编绘竣工图和资料，作 为验收时鉴定工程质量和工程交付后管 理、维修、扩建、改建的依据。
（4）变形观测工作。随着施工的进展， 测定建（构）筑物的位移和沉降，作为鉴 定工程质量和验证工程设计、施工是否合 理的依据。
第七章 节 测设的基本工作 第三节 点的平面位置测设方法 第四节 建筑施工场地的控制测量 第五节 民用建筑施工测量 第六节 高层建筑施工测量 第七节 工业建筑施工测量

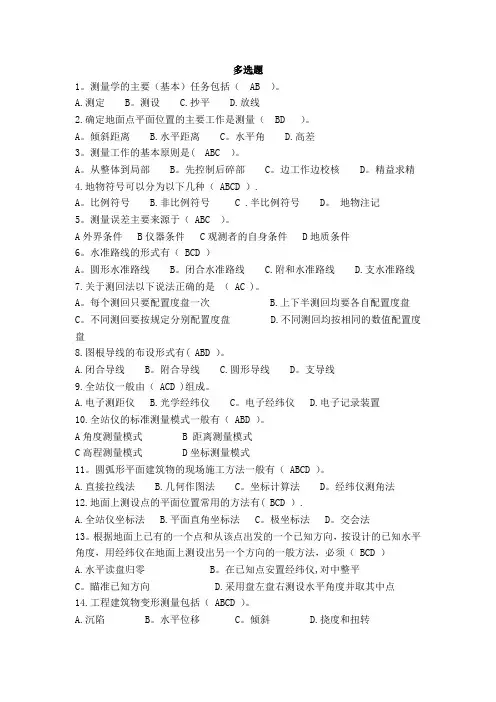

建筑施工测量员多选题(1)
