江苏省扬州中学第二学期高二物理期中考试

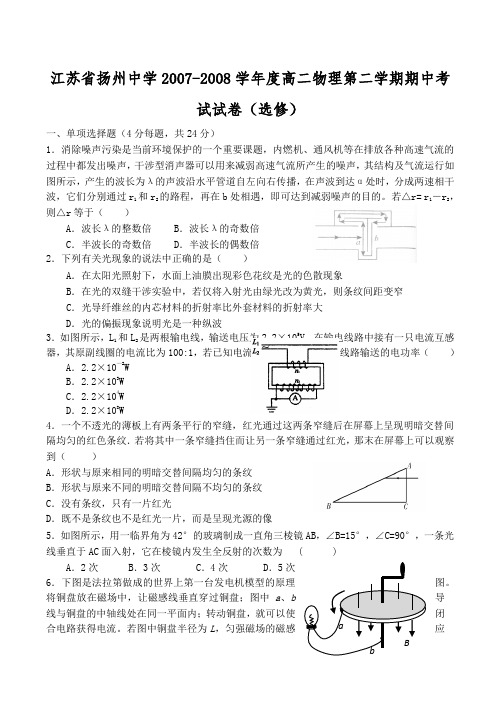

江苏省扬州中学2007—2008学年度第二学期期中考试 高 二 物 理 试 卷（选修） 08.4

一、单项选择题（4分每题，共24分）

1．消除噪声污染是当前环境保护的一个重要课题，内燃机、通风机等在排放各种高速气流的过程中都发出噪声，干涉型消声器可以用来减弱高速气流所产生的噪声，其结构及气流运行如图所示，产生的波长为λ的声波沿水平管道自左向右传播，在声波到达α处时，分成两速相干波，它们分别通过r 1和r 2的路程，再在b 处相遇，即可达到减弱噪声的目的。若△r= r 1－r 2，则△r 等于（ ）

A ．波长λ的整数倍

B ．波长λ的奇数倍

C ．半波长的奇数倍

D ．半波长的偶数倍 2．下列有关光现象的说法中正确的是（ ）

A ．在太阳光照射下，水面上油膜出现彩色花纹是光的色散现象

B ．在光的双缝干涉实验中，若仅将入射光由绿光改为黄光，则条纹间距变窄

C ．光导纤维丝的内芯材料的折射率比外套材料的折射率大

D ．光的偏振现象说明光是一种纵波

3．如图所示，L 1和L 2是两根输电线，输送电压为2.2×105

V 。在输电线路中接有一只电流互感器，其原副线圈的电流比为100:1，若已知电流表示数为10A ，则该线路输送的电功率（ ）

A ．2.2×10—2

W

B ．2.2×103

W

C ．2.2×104

W

D ．2.2×108

W

4．一个不透光的薄板上有两条平行的窄缝，红光通过这两条窄缝后在屏幕上呈现明暗交替间隔均匀的红色条纹．若将其中一条窄缝挡住而让另一条窄缝通过红光，那末在屏幕上可以观察到（ ）

A ．形状与原来相同的明暗交替间隔均匀的条纹

B ．形状与原来不同的明暗交替间隔不均匀的条纹

C ．没有条纹，只有一片红光

D ．既不是条纹也不是红光一片，而是呈现光源的像

5．如图所示，用一临界角为42°的玻璃制成一直角三棱镜AB ，∠B=15°，∠C=90°，一条光线垂直于AC 面入射，它在棱镜内发生全反射的次数为 ( )

A ．2次

B ．3次

C ．4次

D ．5次 6．下图是法拉第做成的世界上第一台发电机模型的原理图。将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a 、b 导线与铜盘的中轴线处在同一平面内；转动铜盘，就可以使闭合电路获得电流。若图中铜盘半径为L ，匀强磁场的磁感应强度为B ，回路总电阻为R ，从上往下看逆时针匀速转动铜盘的角速度为ω。则下列说法正确的是（ ） A ．回路中有大小和方向作周期性变化的电流

B ．回路中电流大小恒定，且等于R

BL

2

A B

C D

a b c C ．回路中电流方向不变，且从b 导线流进灯泡，再从a 流向旋转的铜盘

D ．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过

二、多项选择题（5分每题，共25分）

7．激光的主要特性有( )

A. 方向性好，亮度高

B. 相干性好，单色性好

C. 人工受激辐射产生，频率比可见光高

D. 激光可以拍摄全息照片

8．矩形线圈绕垂直磁力线的轴匀速转动，对于线圈中产生的交变电流 （ ） A ．交流电的周期等于线圈转动周期 B ．交流电的频率等于线圈转速的两倍

C ．线圈每次通过中性面，交流电改变一次方向

D ．线圈每次通过与中性面垂直的位置时，电流最大 9．一条光线在三种介质的平行界面上反射或折射的情况如图，若光在 I 、II 、III 三种介质中的速度分别为 v 1、v 2和

v 3，则 （ ）

A ．v 1＞v 2

B ．v 1＜v 2

C ．v 1＞v 3

D ．v 1＜v 3

10．调压变压器是一种自耦变压器，它的构造如图所示.线圈AB 绕在一个圆环形的铁芯上.AB 间加上正弦交流电压U ，移动滑动触头P 的位置，就可以调节输出电压.在输出端连接了滑动变阻器R 和理想交流电流表，变阻器的滑动触头为Q.则( )

A ．保持P 的位置不动，将Q 向下移动时，电流表的读数变大

B ．保持P 的位置不动，将Q 向下移动时，电流表的读数变小

C ．保持Q 的位置不动，将P 沿逆时针方向移动时，电流表的读数变大

D ．保持Q 的位置不动，将P 沿逆时针方向移动时，电流表的读数变小

11．某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z ”字形连接（两接线柱间只有一个元件）。为了确定各元件种类，小华同学把DIS 计算机辅助实验系统中的电流传感器（相当于电流表）与一直流电源、滑动变阻器、开关串联后，分别将AB 、BC 、CD 接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图a 、b 、c 所示，则如下判断中正确的是（ ）

A ．A

B 间是电感线圈

C ．CD

间是电容器 D ．CD 间是定值电阻 三、实验题（每题10分，共20分）

12．如图所示，图甲表示门电路输入端A 、B 的电势随时间变化的关系。请分别在图乙对应的虚线框内作出与门、或门的符号及输出端的电势随时间变化的关系．

13．在《测定玻璃砖的折射率》的实验中： （1）有两位同学各设计了一个记录表格，而且都已完成了计算，根据他们设计的表格所反映的信息，判断他们论证做得是否正确。

答：上述二位同学做得正确的是_______________。（填甲或乙）

（2）如图所示，某平行玻璃砖的厚度为L ，现测得该玻璃砖拆射率为3=

n ，若光线从上表面射人时的入射角060=θ，

求光线从下表面射出时相对于入射光线的侧移d= 。

四、计算题（14题15分、15题16分、16题20分，共51分） 14．由折射率2=

n 的透明物质做成的三棱柱，其横截面如图中ΔABC 所示，一光束SO 以
