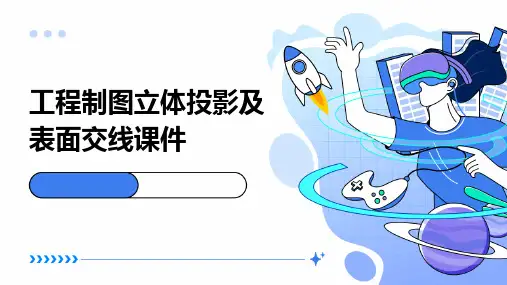

工程制图立体投影及表面交线课件
保持物体间的相对位置关系
正投影法能够保持物体间的相对位置关系，不会改变物体的相对位 置。
易于理解和绘制
正投影法的投影面相对简单，易于理解和绘制。
立体投影图绘制方法
确定投影面和投影方向
首先确定要绘制的立体和投影面，以及投影 方向。
填充阴影
根据立体表面的光影效果，填充阴影，以增 强立体感。
绘制轮廓线
根据立体在投影面上的轮廓，绘制出轮廓线 。
虚拟现实技术在立体投影中的应用
虚拟现实技术是一种模拟真实环境的计算机技术，通过头戴式显示器等设备，使 用户沉浸在虚拟世界中。
在立体投影领域，虚拟现实技术可以用于创建逼真的立体投影效果，使用户能够 更加深入地了解和体验三维空间。
THANKS
感谢您的观看
绘制曲面立体投影图
总结词
掌握曲面立体投影图的绘制方法，包括 圆柱、圆锥和球等基本曲面的绘制技巧 。
VS
详细描述
曲面立体投影图是工程制图中另一种常见 的表达方式，主要用于表达曲面体的形态 和结构。在绘制曲面立体投影图时，需要 掌握圆柱、圆锥和球等基本曲面的绘制技 巧，以及如何将这些曲面进行组合和切割 。同时，需要注意曲面的连续性和光顺性 ，以确保投影的准确性和美观度。
绘制组合体三视图
要点一
总结词
掌握组合体三视图的绘制方法，包括组合体的构成、表达 方法和绘图步骤。
要点二
详细描述
组合体三视图是工程制图中最为复杂的一种表达方式，主 要用于表达由多个基本立体组成的复杂物体的形态和结构 。在绘制组合体三视图时，需要先对组合体的构成进行仔 细分析，选择合适的表达方法，并按照正确的绘图步骤进 行绘制。同时，需要注意各视图之间的投影关系和对应关 系，以确保三视图的一致性和完整性。
正投影法能够保持物体间的相对位置关系，不会改变物体的相对位 置。
易于理解和绘制
正投影法的投影面相对简单，易于理解和绘制。
立体投影图绘制方法
确定投影面和投影方向
首先确定要绘制的立体和投影面，以及投影 方向。
填充阴影
根据立体表面的光影效果，填充阴影，以增 强立体感。
绘制轮廓线
根据立体在投影面上的轮廓，绘制出轮廓线 。
虚拟现实技术在立体投影中的应用
虚拟现实技术是一种模拟真实环境的计算机技术，通过头戴式显示器等设备，使 用户沉浸在虚拟世界中。
在立体投影领域，虚拟现实技术可以用于创建逼真的立体投影效果，使用户能够 更加深入地了解和体验三维空间。
THANKS
感谢您的观看
绘制曲面立体投影图
总结词
掌握曲面立体投影图的绘制方法，包括 圆柱、圆锥和球等基本曲面的绘制技巧 。
VS
详细描述
曲面立体投影图是工程制图中另一种常见 的表达方式，主要用于表达曲面体的形态 和结构。在绘制曲面立体投影图时，需要 掌握圆柱、圆锥和球等基本曲面的绘制技 巧，以及如何将这些曲面进行组合和切割 。同时，需要注意曲面的连续性和光顺性 ，以确保投影的准确性和美观度。
绘制组合体三视图
要点一
总结词
掌握组合体三视图的绘制方法，包括组合体的构成、表达 方法和绘图步骤。
要点二
详细描述
组合体三视图是工程制图中最为复杂的一种表达方式，主 要用于表达由多个基本立体组成的复杂物体的形态和结构 。在绘制组合体三视图时，需要先对组合体的构成进行仔 细分析，选择合适的表达方法，并按照正确的绘图步骤进 行绘制。同时，需要注意各视图之间的投影关系和对应关 系，以确保三视图的一致性和完整性。
第三章形体表面交线
返回
㈡ 平面体与曲面体相贯线的求法
依次求出平面体上参与相交的各棱面与曲面 体表面的截交线， 体表面的截交线，这些截交线即围成所求平面立 体与曲面立体相贯线。 体与曲面立体相贯线。
返回
【例题1】求两立体表面交线。 例题1 求两立体表面交线。
1、空间分析
——相贯线为3条圆
1′ 3′ 2′ 1〞2〞 3〞
【例题3-2】完成五棱锥被截切后的水平投影和侧面投影。 例题3 完成五棱锥被截切后的水平投影和侧面投影。 1、确定截交线的形状
——截交线为平面五边形
3′ 4′ 2′ 1′ 5′ 3〞 2〞 4〞 5〞 1〞
2、确定截交线的投影 特性截平面为正垂面，截 截平面为正垂面，
交线的正面投影落在截平 面的积聚性投影上，要求 面的积聚性投影上， 的是截交线的水平投影和 侧面投影。 侧面投影。
平面体与曲面体的相贯线
㈠ 平面体与曲面体相贯线的性质
1、相贯线是平面体和曲面体表面上的公有线，相 相贯线是平面体和曲面体表面上的公有线， 贯线上的点是平面体与曲面体表面上的公有点； 贯线上的点是平面体与曲面体表面上的公有点； 2、相贯线是由若干段平面曲线（截交线）所组成 相贯线是由若干段平面曲线（截交线） 的空间曲线。 的空间曲线。
c
3、投影作图 4、整理轮廓线
【例题3】 完成圆柱体截切后的侧面投影。 例题3 完成圆柱体截切后的侧面投影。
2、圆锥体的截交线 依据截平面与圆锥体轴线的相对位置不同，截交 依据截平面与圆锥体轴线的相对位置不同， 线的形状有以下五种： 线的形状有以下五种：
圆锥面上的截交线
截平面 p位置 位置 截平面垂直于圆锥轴 线 圆 截平面与锥面上所有 素线相交 椭圆 截平面平行于圆锥面 上一条素线 抛物线 截平面平行于圆锥面 上两条素线 双曲线 截平面通过锥顶 两条素线
第三章建筑形体表面交线
㈠ 平面立体与曲面立体相贯线的性质 ㈡ 平面立体与曲面立体相贯线的求法 ㈢ 相贯线的可见性
三、两曲面立体相交
㈠ 两曲面立体相贯线的性质 ㈡ 相贯线的三种形式 ㈢ 两曲面立体相贯线的求法 ㈣ 相贯线的可见性 ㈤ 特殊相贯线
辅助平面法
常用的辅助平面为投影面的平行面或垂直面,要使辅 助平面与两立体表面交线的投影为直线或圆。
【例题】 完成圆柱体截切后的侧面投影。
【例题】 完成圆柱体截切后的侧面投影。
依据截平面与圆锥体轴线的相对位置不同，截交线的形状 有以下五种：
【例题】完成圆锥截切后的水平投影和侧面投影。
1、空间与投影分析
截交线为椭圆，截交 线的正面投影落在截平 面的积聚性投影上，要 作出椭圆的水平投影和 侧面投影。
7′8′
10
3
8
2
6
1
5
4
7
9
2〞6〞 1〞5〞
10〞 3〞8〞
9〞 4〞7〞
空间分析
水平截平面与四 棱台四各棱面相交， 交于四条边；
两个侧平截平面 均与四棱台三个面 相交，分别交于三 条边；
截平面之间有二 条交线；
整理棱线投影
平面截切回转体，在回转体表面留有的交线， 称为回转体的截交线。
㈠ 回转体截交线性质
2) 画出截交线的投影
运用线面交点法或面面交线法，分别求出截平面 与棱面的交线，并连接成多边形。
3) 整理立体的棱线投影
【例题】完成棱柱体被截切后的水平投影和侧面投影。
6′7′ 4′5′
2′3′ 1′
3
5
7
7″ 5″
3″
6″ 4″
2″ 1″
1、空间分析：
截交线为平面几边形？
三、两曲面立体相交
㈠ 两曲面立体相贯线的性质 ㈡ 相贯线的三种形式 ㈢ 两曲面立体相贯线的求法 ㈣ 相贯线的可见性 ㈤ 特殊相贯线
辅助平面法
常用的辅助平面为投影面的平行面或垂直面,要使辅 助平面与两立体表面交线的投影为直线或圆。
【例题】 完成圆柱体截切后的侧面投影。
【例题】 完成圆柱体截切后的侧面投影。
依据截平面与圆锥体轴线的相对位置不同，截交线的形状 有以下五种：
【例题】完成圆锥截切后的水平投影和侧面投影。
1、空间与投影分析
截交线为椭圆，截交 线的正面投影落在截平 面的积聚性投影上，要 作出椭圆的水平投影和 侧面投影。
7′8′
10
3
8
2
6
1
5
4
7
9
2〞6〞 1〞5〞
10〞 3〞8〞
9〞 4〞7〞
空间分析
水平截平面与四 棱台四各棱面相交， 交于四条边；
两个侧平截平面 均与四棱台三个面 相交，分别交于三 条边；
截平面之间有二 条交线；
整理棱线投影
平面截切回转体，在回转体表面留有的交线， 称为回转体的截交线。
㈠ 回转体截交线性质
2) 画出截交线的投影
运用线面交点法或面面交线法，分别求出截平面 与棱面的交线，并连接成多边形。
3) 整理立体的棱线投影
【例题】完成棱柱体被截切后的水平投影和侧面投影。
6′7′ 4′5′
2′3′ 1′
3
5
7
7″ 5″
3″
6″ 4″
2″ 1″
1、空间分析：
截交线为平面几边形？
建筑设计制图第四章建筑形体的表面交线
表面交线的绘制方法
介绍了绘制建筑形体表面交线的基本方法和步骤，包括求交线、判别 可见性、整理轮廓线等。
典型案例解析
通过具体案例，详细解析了建筑形体表面交线的绘制过程和方法，加 深读者对本章内容的理解。
对未来研究的展望
深入研究复杂形体表面交线的绘制方法：随着建 筑设计的多样性和复杂性增加，需要研究更为复 杂形体表面交线的绘制方法，以满足实际工程需 求。
感谢观看
THANKS
量点法
量点的定义
01
在投影面上直接量取形体表面交线的对应点。
量点的作用
02
通过量点可以直接确定形体表面交线在投影面上的位置，适用
于一些简单的交线问题。
量点的注意事项
03
在量点时要保证投影面的准确性和量取点的精度，避免因误差
导致结果不准确。
不同方法的比较与选择
辅助线法与迹点法的比较
辅助线法适用于复杂的交线问题，可以通过引入辅助线简化计算过程；而迹点法适用于简 单的交线问题，通过求解迹点可以直接确定交线的位置。在实际应用中，可以根据问题的 具体情况选择合适的方法。
位置。
轮廓线
建筑形体在投影面上的投影轮廓 称为轮廓线。轮廓线是建筑形体 在二维平面上的表现形式，能够 反映建筑形体的整体形状和大小。
02
建筑形体表面交线的形成原
理
光线照射原理
01
02
03
光源位置与方向
光线的来源和照射角度决 定了形体表面的明暗关系 和阴影分布。
表面反射特性
不同材质的表面反射光线 的能力不同，影响交线的 清晰度和形状。
04
建筑形体表面交线的实例分
析
平面与平面相交形成的交线
1 2
交线的性质
介绍了绘制建筑形体表面交线的基本方法和步骤，包括求交线、判别 可见性、整理轮廓线等。
典型案例解析
通过具体案例，详细解析了建筑形体表面交线的绘制过程和方法，加 深读者对本章内容的理解。
对未来研究的展望
深入研究复杂形体表面交线的绘制方法：随着建 筑设计的多样性和复杂性增加，需要研究更为复 杂形体表面交线的绘制方法，以满足实际工程需 求。
感谢观看
THANKS
量点法
量点的定义
01
在投影面上直接量取形体表面交线的对应点。
量点的作用
02
通过量点可以直接确定形体表面交线在投影面上的位置，适用
于一些简单的交线问题。
量点的注意事项
03
在量点时要保证投影面的准确性和量取点的精度，避免因误差
导致结果不准确。
不同方法的比较与选择
辅助线法与迹点法的比较
辅助线法适用于复杂的交线问题，可以通过引入辅助线简化计算过程；而迹点法适用于简 单的交线问题，通过求解迹点可以直接确定交线的位置。在实际应用中，可以根据问题的 具体情况选择合适的方法。
位置。
轮廓线
建筑形体在投影面上的投影轮廓 称为轮廓线。轮廓线是建筑形体 在二维平面上的表现形式，能够 反映建筑形体的整体形状和大小。
02
建筑形体表面交线的形成原
理
光线照射原理
01
02
03
光源位置与方向
光线的来源和照射角度决 定了形体表面的明暗关系 和阴影分布。
表面反射特性
不同材质的表面反射光线 的能力不同，影响交线的 清晰度和形状。
04
建筑形体表面交线的实例分
析
平面与平面相交形成的交线
1 2
交线的性质
工程制图6立体的投影及表面交线(共80张精选PPT)
O
X
俯视图
YW
YH
三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正
主、左视图 高平齐
俯、左视图 宽相等
6.1.2 平面立体
棱柱
棱锥
表面均为平面构成的立体称为平面立体，平面立 体上相邻两表面的交线称为棱线。常见的平面立体有 棱柱、棱锥和棱台等。
1. 棱 柱
6
(1) 棱柱的投影
4 整理轮廓线。
y
a1
4
s
y
2
b
例3 求立体截切后的投影
6
（5）4
1
2 （3）
35
1
6
2 4
6
5
4
3 1 2
Ⅵ
Ⅴ Ⅳ
Ⅲ
ⅠⅡ
6.2.2 平面与曲面立体相交
曲面立体截交线通常是封闭的平面曲线，或是由曲线和直线所 围成的平面图形或多边形。
1. 平面与圆柱相交
截平面平行于轴线， 交线为平行于轴线的
两条平行直线
两个回转体具有公共轴线时，其表面的相贯线为垂直轴线的圆
外切于同一球面的圆锥、圆柱相交时，其相贯线为两条平面曲线—椭圆
两圆锥共锥顶相贯线为相 交两直线
两圆柱轴线平行相贯线为 平行两直线
6.3.4 组合相贯线
求特殊点
确定相贯线投影范围和变化趋势的点称为特殊点
包括：
相贯线极限位置点 最左、最右、最前、最后、 最高、最低各点；
曲面立体转向轮廓线上的点 两曲面立体上下、左右、 前后转向轮廓线上的各个点。

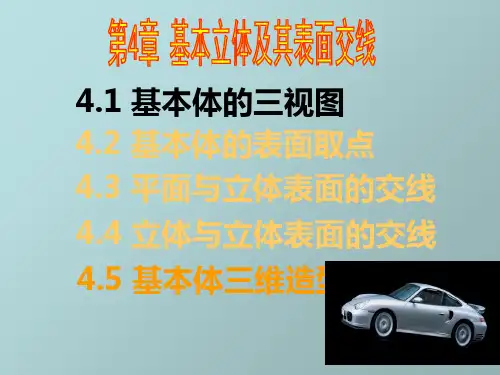

工程制图第4章 基本立体及其表面交线讲课版PPT课件
