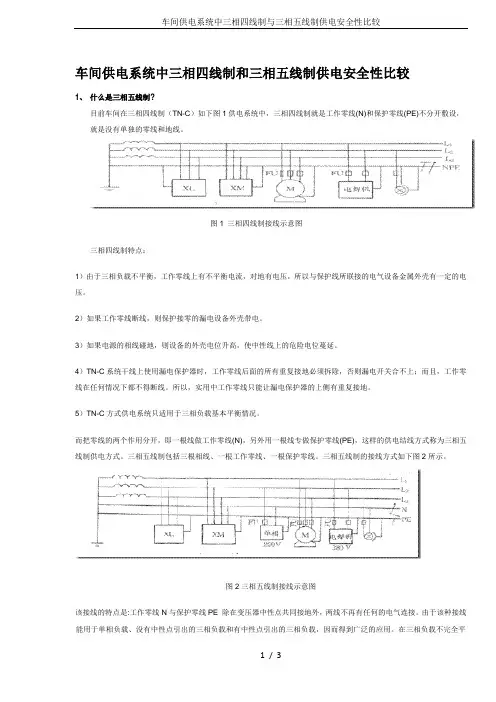

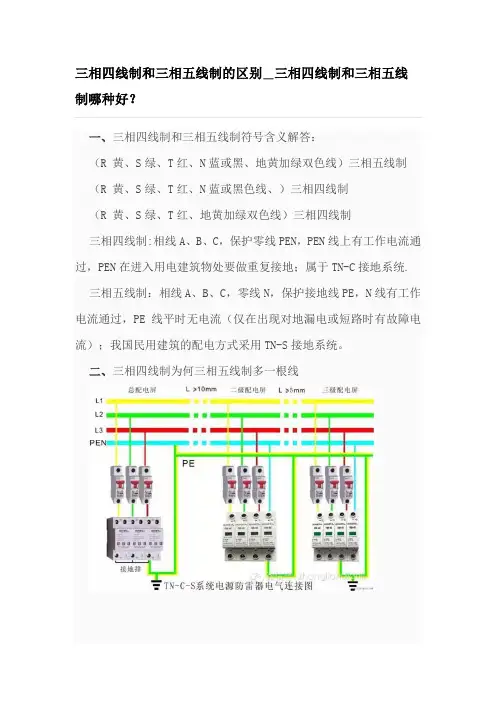

三相四线和三相五线的区别

三相四线和三相五线的区别ABC三相和中性线(N)，三相五线制指变压器出来ABC三相，中性线加变压器的PE线（接地线）。

这对于变压器中性点直接接地适用。

现在企业都使用三相五线制。

三相五线制中五线指的是：3根相线加一根地线一根零线。

一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V，一般供电机使用。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两跟零线上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.保护接地和保护接零为什么不能同时使用保护接地用于中性点不接地的情况中，保护接零用于中性点接地的情况中中性点直接接地运行方式下应做到：①所有用电设备在正常情况下不带电的金属部分，都必须采用保护接零或保护接地；②在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分采用保护接地，但若在同一台设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好；③要求中性线必须重复接地，因为在中性线断开的情况下，接零设备外壳上都带有220V的对地电压，这是绝不允许的。

U V W 三相颜色区分标准名称：绝缘导体和裸导体的颜色标志GB 7947-87标准编号：GB 7947-87标准正文：国家标准局1987-06-09批准1988-03-01实施本标准规定了用颜色来标记绝缘导体或裸导体的一般规则，适用于安全目的以避免混淆和确保安全操作。

本标准参照采用IEC 446(1973)《用颜色识别绝缘导体和裸导体》。

1总则1.1标记导体的颜色为：黑色、白色、红色、黄色、蓝色或淡蓝色、绿色、橙色、灰色、棕色、青绿色、紫色、粉红色及绿/黄双色。

注：淡蓝色是相对于标准蓝色较浅的颜色。

1.2为安全起见，除绿/黄双色外，不能用黄色或绿色与其他颜色组成双色。

1.3在不引起混淆的情况下，可以使用黄色和绿色之外的其他颜色组成双色。

1.4为便于区别，除绿/黄双色外，优先选用下列五种颜色：淡蓝色、黑色、棕色、白色、红色。

1.5颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上，也可标记在所选择的位置上。

2绿/黄双色的使用绿/黄双色只用来标记保护导体，不能用于其它目的。

用作保护导体的裸导体或母线，必须用15mm到100mm、宽度相等的绿色和黄色的相间的条纹在每个导体的全部长度上或只在每个区间或每个单元或每个可接触的部位上作出标志。

如果使用胶带，只能使用双色胶带。

对于绝缘导体上的绿/黄双色，必须是在每15mm长的绝缘导体上，一种颜色覆盖的导体表面不小于30%、不大于70%，另一种颜色覆盖其余的表面。

注：如果保护导体从其形状、结构或位置上(例如同芯导体)容易识别，则在导体的全部长度上不必都有颜色标志，但其端部或可接触到的部位应用绿/黄双色标志或其他形式的标志。

3淡蓝色的使用淡蓝色只用于中性线或中间线。

电路中包括有用颜色来识别的中性线或中间线，所用的颜色必须是淡蓝色。

注：特殊用途的导线颜色，可按相应的国家标准执行如果用颜色来标记作为中性线或中间线的裸导体或母线时，必须用15mm到100mm宽的淡蓝色条纹在每个区间或每个单元或每个可接触的部位作出标志，或者用淡蓝色在全部长度上作出标志。

空气开关型号断路器，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。

断路器在家庭供电中作总电源保护开关或分支线保护开关用。

当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）断路器作总电源保护，用单极（1P）作分支保护；断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。

一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值喃？1、首先计算各分支电流的值①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，公式I=功率/220v；例如20w的灯泡，分支电流I=20W/220=0.09A电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A（比精确计算值0.15A，多0.03A）日光灯、电冰箱、电视等划为感性类2、总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量；下表给出了几种常见住宅的计算负荷及主开关的额定电流住宅类别计算负荷/kw计算电流/A主开关额定电流/A电能表容量/A进户线规格复式楼8439020（80）BV-3*25mm2 高级住宅6.7367015(60)BV-3*16mm2 120m2以上住宅5.7315015(60)BV-3*16mm280m2~120m2住宅3163210(40)BV-3*10mm2注：当实际用电容量大于8KW时，应考虑三相五线制配电实用电工速算口诀测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。

单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。

为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。

当焊接电流增大时，输出电压急剧下降，当电压降到零时（即二次侧短路），二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。

空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。

变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。

这就是口诀和公式的理论依据。

***已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。

说明：（1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败，或需要限制起动时间的，应装设过载保护。

长时间运行无人监视的电动机或3kW及以上的电动机，也宜装设过载保护。

过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。

目前我国生产的热继电器适用于轻载起动，长时期工作或间断长期工作的电动机过载保护。

（2）热继电器过载保护装置，结构原理均很简单，可选调热元件却很微妙，若等级选大了就得调至低限，常造成电动机偷停，影响生产，增加了维修工作。

若等级选小了，只能向高限调，往往电动机过载时不动作，甚至烧毁电机。

（3）正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。

热元件整定电流按两倍千瓦数整定；热元件额定电流按号流容量两倍半算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。

已知380V三相电动机容量，求其远控交流接触器额定电流等级口诀：远控电机接触器，两倍容量靠等级；步繁起动正反转，靠级基础升一级。

说明：（1）目前常用的交流接触器有CJ10、CJ12、CJ20等系列，较适合于一般三相电动机的起动的控制。

已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值口诀：直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。

供电设备千伏安，需大三倍千瓦数。

说明：（1）口诀所述的直接起动的电动机，是小型380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4~7倍。

用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于5.5kW及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关（铁壳开关）一般用于10kW以下的电动机作不频繁的直接起动。

两者均需有熔体作短路保护，还有电动机功率不大于供电变压器容量的30%。

总之，切记电动机用负荷开关直接起动是有条件的！（2）负荷开关均由简易隔离开关闸刀和熔断器或熔体组成。

为了避免电动机起动时的大电流，负荷开关的容量，即额定电流（A）；作短路保护的熔体额定电流（A），分别按六倍千瓦选开关，五倍千瓦配熔件算选，由于铁壳开关、胶盖瓷底隔离开关均按一定规格制造，用口诀算出的电流值，还需靠近开关规格。

同样算选熔体，应按产品规格选用。

已知笼型电动机容量，算求星-三角起动器（QX3、QX4系列）的动作时间和热元件整定电流口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

说明：（1）QX3、QX4系列为自动星形-三角形起动器，由三只交流接触器、一只三相热继电器和一只时间继电器组成，外配一只起动按钮和一只停止按钮。

起动器在使用前，应对时间继电器和热继电器进行适当的调整，这两项工作均在起动器安装现场进行。

电工大多数只知电动机的容量，而不知电动机正常起动时间、电动机额定电流。

时间继电器的动作时间就是电动机的起动时间（从起动到转速达到额定值的时间），此时间数值可用口诀来算。

（2）时间继电器调整时，暂不接入电动机进行操作，试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。
