电机驱动总结引言电机驱动是电动机工作的关键，它将电源提供的电能转化为机械能，实现电动机的正常运转。
在工业、农业和家庭生活中，电机驱动广泛应用于各种设备和系统中。
本文将就电机驱动的分类、原理和应用进行总结。
一、电机驱动分类1. 直流驱动直流驱动主要由直流电源、电机和电子驱动器组成。
直流驱动具有启动快、转矩大、调速范围广等特点。
常见的直流驱动器有直流电机控制器和直流功率模块。
直流驱动广泛应用于机床、输送设备、电梯等需要快速启动和调速的场合。
2. 交流驱动交流驱动主要由交流电源、电机和变频器组成。
交流驱动具有结构简单、可靠性高的特点。
常见的交流驱动器有变频器和交流电机控制器。
交流驱动广泛应用于空调、水泵、风扇等对精确控制要求不高的场合。
3. 步进驱动步进驱动主要由脉冲信号发生器、驱动电路和步进电机组成。
步进驱动具有定位精度高、转矩大的特点。
常见的步进驱动器有步进电机控制器和步进电源。
步进驱动广泛应用于打印机、数控机床、纺织机械等需要高精度定位的场合。
二、电机驱动原理电机驱动原理涉及电机的工作原理和驱动方法。
电机工作原理根据不同类型电机的工作特点而异，常见的电机包括直流电机、交流感应电机和步进电机。
常见的驱动方法有直接驱动、间接驱动和传感器驱动。
1. 直流电机驱动原理直流电机根据电流和永磁场之间的相互作用，实现电能转换为机械能。
直流电机驱动原理可分为直流电枢电流控制和直流电枢电压控制两种方式。
直流电枢电流控制通过改变电枢电流来改变电机转矩和转速；直流电枢电压控制通过改变电枢电压来改变电机转矩和转速。
2. 交流感应电机驱动原理交流感应电机通过旋转磁场的作用，将电能转换为机械能。
交流感应电机驱动原理可分为电流频率控制和电压频率控制两种方式。
电流频率控制通过改变电流频率来改变电机转速；电压频率控制通过改变电压频率来改变电机转速。
3. 步进电机驱动原理步进电机根据输入的脉冲信号转动一定角度，实现机械运动。
步进电机驱动原理可分为全步进驱动和半步进驱动两种方式。
新能源汽车电动机驱动及控制技术分析
新能源汽车电动机驱动及控制技术分析新能源汽车的快速发展成为汽车行业的重要趋势，其中电动汽车作为最具发展潜力的领域之一备受关注。
作为电动汽车的核心部件，电动机及其驱动及控制技术的研究与应用至关重要。
本文将从技术角度对新能源汽车电动机驱动及控制技术进行分析，以便普通用户更好地了解其原理和特点。
1.电动机驱动技术电动机驱动是新能源汽车中的核心技术之一。
一方面，驱动技术的成熟度直接影响着电动汽车的性能和可靠性；另一方面，驱动技术的创新也带来了更高效、更环保的驱动方案。
目前，主要的电动机驱动技术有直流电机驱动、异步电机驱动和同步电机驱动。
1.1直流电机驱动技术直流电机驱动技术是电动汽车最早采用的驱动方案之一。
它具有结构简单、控制方便、启动转矩大的优点，适用于小型和中型电动车辆。
然而，直流电机驱动技术由于其故障率较高、效率较低以及难以满足高速运行的需求而逐渐被其他驱动技术所取代。
1.2异步电机驱动技术异步电机驱动技术是近年来较为流行的一种驱动方案。
它具有结构简单、成本低、维护方便等优势。
与直流电机相比，异步电机在能效和性能方面有了显著的提升。
然而，异步电机驱动技术仍然存在能效不高、启动转矩小等问题，特别是在高速运行和精密控制方面还有待进一步改进。
1.3同步电机驱动技术同步电机驱动技术是目前电动汽车中发展最迅猛的一种驱动方案。
同步电机具有高效、高扭矩、高精度控制的特点，适用于中型和大型电动车辆。
随着磁体材料和控制技术的不断进步，同步电机驱动技术在新能源汽车领域有着广阔的应用前景。
2.电动机控制技术电动机控制技术是电动汽车中另一个关键技术，它直接影响着电动机的性能和驱动效果。
目前，主要的电动机控制技术有开环控制和闭环控制。
2.1开环控制技术开环控制技术是一种基本的电动机控制技术，它通过设定电动机的输入电流或电压来控制转速和输出扭矩。
开环控制技术具有实现简单、调试容易等优点，适用于一些对控制精度要求不高的场景，如低速运行和恒速运行。
电机及驱动系统 ppt课件
4)电力电子器件。向全控型电力电子控制器件发展。
5)控制策略。由低效有级控制；过渡到低效无级控制；向着高效 无级控制及智能控制的高性能系统发展。而控制方法有最优控制、 滑模控制、鲁棒控制、模糊控制、自适应控制、神经网络控制等。
限制，通常在低于基速前采用降压恒转矩调速，高于基速后采用弱磁 恒功率调速来增大nmax，而弱磁调速与电机类型相关:永磁电机因弱磁 较难使转速因子x=2、而交流异步电机x=4、开关磁阻电机x=6。
PPT课件
7
第一节 概 述
3）静差率。电动机从理想空载(T=0)加到额定负载(T=Te)时， 由理想空载转速n0降为额定转速ne的转速降Δ ne与n0之比，即表示为：
24
8、可兼作发电机使用
由于HEV结构的不同，有的HEV既有电动机，又有发电机，如97年款的Prius。 由于采用了混联式结构，电动机和发电机二者兼有，并且通过行星齿轮机构耦合在 一起。
为减少汽车的自重和节省空间，绝大部分HEV的电动机均可兼作发电机使用， 以回收汽车制动和减速时的能量。
PPT课件
PPT课件
15
3、转矩密度和功率密度大、质量轻、体积小
转矩密度、功率密度分别是指最大转矩体积比和最大功率体积比
采用铝合金外壳等降低电动机的质量；各种控制装置和冷却系统的材料等也应 尽可能选用轻质材料。
TOYOTA HEV的电动机功率密度的变化
电动机的转矩重量比的比较
可以看出，SUV的转矩重量比与Prius相比增加了9%。
PPT课件
28
五、电动机类型的选择
项目 过载能力
效率 寿命 转速范围 功率范围 可靠性 转矩/电流比 结构坚固性 电动机外形尺寸 电动机质量 电动机成本 驱动控制成本 转矩/惯量比

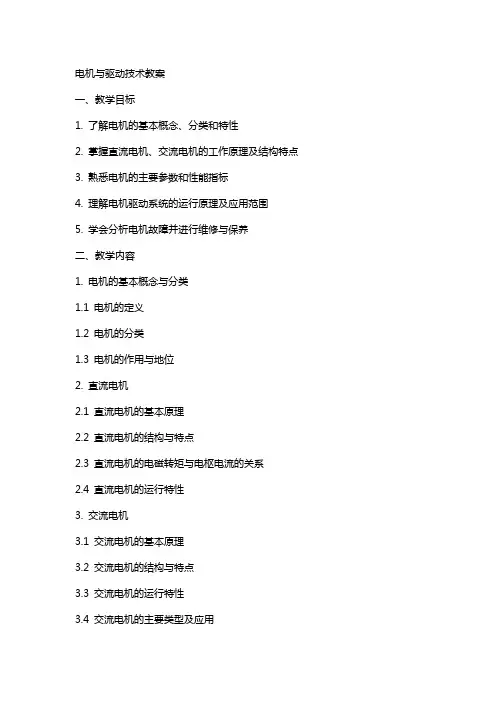

电机与驱动技术 教案
电机与驱动技术教案一、教学目标1. 了解电机的基本概念、分类和特性2. 掌握直流电机、交流电机的工作原理及结构特点3. 熟悉电机的主要参数和性能指标4. 理解电机驱动系统的运行原理及应用范围5. 学会分析电机故障并进行维修与保养二、教学内容1. 电机的基本概念与分类1.1 电机的定义1.2 电机的分类1.3 电机的作用与地位2. 直流电机2.1 直流电机的基本原理2.2 直流电机的结构与特点2.3 直流电机的电磁转矩与电枢电流的关系2.4 直流电机的运行特性3. 交流电机3.1 交流电机的基本原理3.2 交流电机的结构与特点3.3 交流电机的运行特性3.4 交流电机的主要类型及应用4. 电机的主要参数与性能指标4.1 电机的主要参数4.2 电机的性能指标4.3 电机参数的选择与计算5. 电机驱动系统5.1 电机驱动系统的基本原理5.2 电机驱动系统的结构与特点5.3 电机驱动系统的应用范围5.4 电机驱动技术的发展趋势三、教学方法1. 讲授法：讲解电机的基本概念、原理、结构和性能，以及电机驱动系统的运行原理和应用。
2. 案例分析法：分析实际电机驱动系统的应用案例，加深学生对电机与驱动技术的理解。
3. 实验操作法：安排实验室实践环节，让学生动手操作电机，培养实际操作能力。
4. 讨论法：组织学生就电机与驱动技术的相关问题进行课堂讨论，提高学生的思考与分析能力。
四、教学资源1. 教材：电机与驱动技术相关教材2. 实验室设备：直流电机、交流电机等实验设备3. 多媒体教学设备：PPT、视频等教学资源4. 网络资源：电机与驱动技术的相关论文、案例、新闻等五、教学评价1. 平时成绩：课堂表现、作业完成情况、参与讨论的表现等2. 考试成绩：期末笔试成绩3. 实践操作成绩：实验室实践环节的操作表现4. 综合评价：结合平时成绩、考试成绩和实践操作成绩，对学生的学习情况进行全面评价。
六、教学安排1. 课时：共计32课时，每课时45分钟2. 授课方式：课堂讲授与实验操作相结合3. 教学进程：第1-8课时：电机的基本概念与分类、直流电机第9-16课时：交流电机、电机的主要参数与性能指标第17-24课时：电机驱动系统、案例分析第25-32课时：电机故障分析与维修、综合练习与实验七、教学重点与难点1. 教学重点：1.1 电机的基本概念、分类和特性1.2 直流电机和交流电机的工作原理及结构特点1.3 电机的主要参数和性能指标1.4 电机驱动系统的运行原理及应用范围2. 教学难点：2.1 电机内部的电磁场分析2.2 电机驱动技术的选择与应用2.3 电机故障诊断与维修方法八、教学进度计划1. 第1-4课时：电机的基本概念与分类、直流电机的基本原理与结构2. 第5-8课时：直流电机的电磁转矩与电枢电流的关系、直流电机的运行特性3. 第9-12课时：交流电机的基本原理与结构、交流电机的运行特性4. 第13-16课时：交流电机的主要类型及应用、电机的主要参数与性能指标5. 第17-20课时：电机驱动系统的基本原理与结构、电机驱动系统的应用范围6. 第21-24课时：案例分析、电机故障分析与维修7. 第25-28课时：综合练习与实验、电机驱动技术的实际应用8. 第29-32课时：期末复习、考试九、教学措施1. 结合实际案例，让学生更好地理解电机与驱动技术的应用2. 开展课堂讨论，激发学生的思考与分析能力3. 加强实验室实践环节，培养学生的动手操作能力4. 定期进行自学指导，提高学生的自主学习能力5. 组织期末考试，检验学生的学习效果十、教学反思1. 课后及时了解学生的学习反馈，调整教学内容和方法2. 关注学生的学习进度，针对性地进行辅导3. 加强与学生的沟通交流，提高课堂氛围4. 不断更新教学资源，保持教学内容的先进性5. 注重培养学生解决实际问题的能力，提高学生的综合素质十一、教学评价方式1. 平时成绩：通过课堂提问、作业和课堂讨论等方式评估学生的学习态度和理解能力，占总成绩的30%。

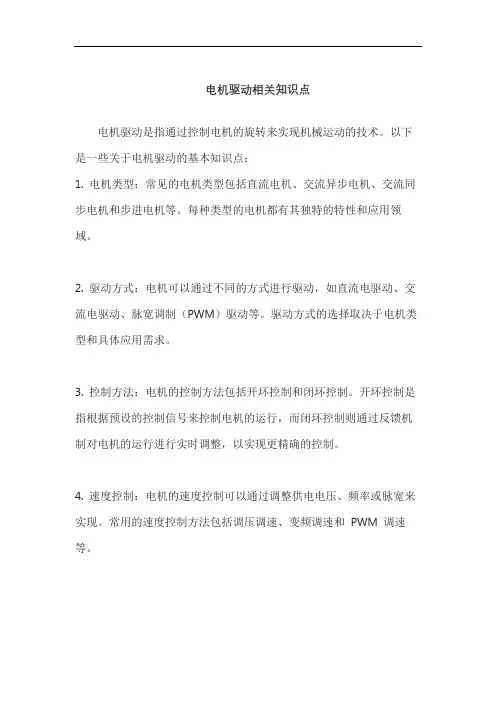

电机驱动相关知识点
电机驱动相关知识点
电机驱动是指通过控制电机的旋转来实现机械运动的技术。
以下是一些关于电机驱动的基本知识点：
1. 电机类型：常见的电机类型包括直流电机、交流异步电机、交流同步电机和步进电机等。
每种类型的电机都有其独特的特性和应用领域。
2. 驱动方式：电机可以通过不同的方式进行驱动，如直流电驱动、交流电驱动、脉宽调制（PWM）驱动等。
驱动方式的选择取决于电机类型和具体应用需求。
3. 控制方法：电机的控制方法包括开环控制和闭环控制。
开环控制是指根据预设的控制信号来控制电机的运行，而闭环控制则通过反馈机制对电机的运行进行实时调整，以实现更精确的控制。
4. 速度控制：电机的速度控制可以通过调整供电电压、频率或脉宽来实现。
常用的速度控制方法包括调压调速、变频调速和PWM 调速等。
5. 转矩控制：除了速度控制，电机还可以进行转矩控制，即控制电机输出的转矩大小。
转矩控制在一些应用中非常重要，如工业机器人、电动工具等。
6. 保护功能：为了保护电机和相关设备，电机驱动系统通常具备过流保护、过压保护、过热保护等功能，以防止电机在异常情况下受到损坏。
7. 驱动器：电机驱动器是实现电机驱动控制的关键设备，它将控制信号转换为适合电机运行的电信号，并提供必要的保护和调节功能。

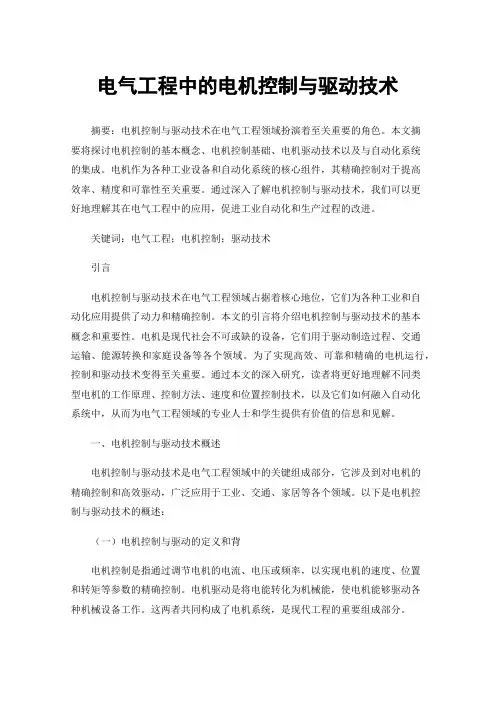

电气工程中的电机控制与驱动技术
