交流接触器常开常闭触点作用教学内容
交流接触器作用和工作原理
交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
交流接触器的结构和工作原理[交流接触器用途分类结构原理]
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s3/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
交流接触器各个触点详解

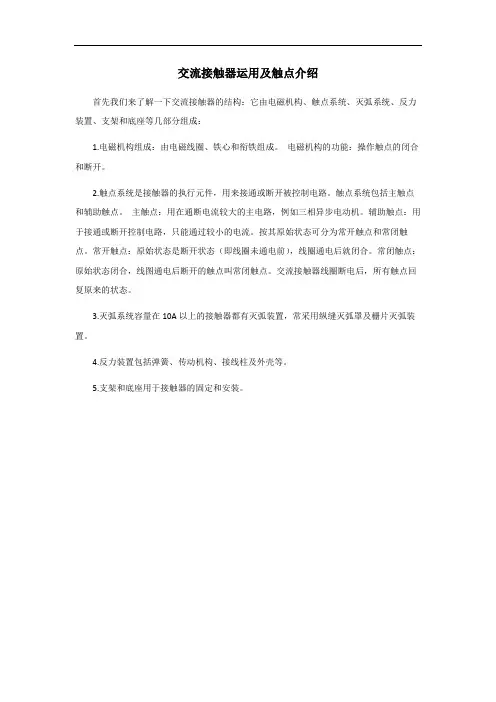

交流接触器运用及触点介绍
首先我们来了解一下交流接触器的结构：它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：
1.电磁机构组成：由电磁线圈、铁心和衔铁组成。
电磁机构的功能：操作触点的闭合和断开。
2.触点系统是接触器的执行元件，用来接通或断开被控制电路。
触点系统包括主触点和辅助触点。
主触点：用在通断电流较大的主电路，例如三相异步电动机。
辅助触点：用于接通或断开控制电路，只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
常开触点：原始状态是断开状态（即线圈未通电前），线圈通电后就闭合。
常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点。
交流接触器线圈断电后，所有触点回复原来的状态。
3.灭弧系统容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。
4.反力装置包括弹簧、传动机构、接线柱及外壳等。
5.支架和底座用于接触器的固定和安装。
交流接触器的作用是什么？【图文】
交流接触器的作⽤是什么？【图⽂】说起交流接触器的作⽤，或许⼤家都不知道这是什么东西。
交流接触器是⼀种⼴泛应⽤在电⼒⾏业的⼀种电器，它主要是⽤在⼩电流接触⼤电流上。
因此，我们在使⽤交流接触器时都要万分⼩⼼，不然有可能会受伤。
虽然交流接触器有可能会导致我们受伤，但这不能否决了它的作⽤。
交流接触器对我们⼈类的作⽤还是很⼤的。
具体有什么作⽤呢?下⾯我们⼀起来看看吧。
交流接触器是电⼒拖动和⾃动控制系统中应⽤最普遍的⼀种低压控制电器。
作为执⾏元件，⽤于接通、分断线路、或频繁的控制电动机等设备运⾏。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和⽀架外壳等组成。
电磁线圈通电后，使动铁芯在电磁⼒作⽤下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作⽤下⾃动返回，俗称释放，触头分开，电路分断。
交流接触器⼀般是⽤来启动设备, 利⽤不同的控制接线⽅法可以控制电动机的正反转，启停，并可利⽤控制电缆的长短实现远程控制，改变接法还可以实现多地控制制。
还有就是可以在停电的状态下，可以保持电动机(机械)在停⽌状态，防⽌由于停电在次来电造成电动机(机械)在次运转，给操作⼯⼈带来不可预见的伤害。
当然电动机(设备)在来电以后可以认为启动。
还有交流接触器配合过热继电器或电动机综合保护器⼀起使⽤，可以保护电动机，过载和缺相⽽烧毁，达到保护电动机的⽬的。
交流接触器的承载电流很⼤，⼀般是内部的吸合线圈来控制它的动作与否，⽽控制线圈⼜由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被⾼电压，⼤电流损坏或是接地发⽣安全危险。
交流接触器⼯作原理：当线圈通电时, 静铁芯产⽣电磁吸⼒,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触⽚同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从⽽接通电源。
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
接触器基本知识详解
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
交流接触器结构与工作原理
交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器的分类及基本参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
交流接触器的作用
交流接触器的作用
交流接触器是用来控制电路用的，主要是开断电路及实现远程控制电路。
交流接触器主要是借助辅助触点来实现控制指令，达到远程控制电路的目的。
交流接触器主触点一般都是常开触点，功能主要是开断电路用，主材料一般由黄铜或紫铜构成，银点一般是银镉合金，交流接触器主触点的品质好坏或者说其开断能力直接跟他的主材料及银点的等级直接相关，也是区分交流接触器好坏的一个重要指标。
交流接触器的的辅助触点一般都带有常开常闭触点，触点数可以根据需要选择一常开一常闭，或者二常开二常闭，选择辅助要选择专业制造厂或者知名品牌的产品，这样质量有保证。
交流接触器的动力来源于电磁系统，由线圈及铁芯构成，线圈的材质及匝数直接影响铁芯的动力，铁芯的好坏直接影响交流接触器的动作。
继电器接触器控制电路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
集中控制与分散控制
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
双速异步电机的基本控制线路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
电磁铁、电磁离合器的基本控制线路
主动摩擦片 绝缘层
铁粉
线圈
主动轴
从动轴
图8.25 多片式电磁离合器的摩擦片 图8.26 电磁粉末离合器
第八章 继电器-接触器控制电路
8.1.4 执行电器
电磁夹具 工件
绝缘材料 工作台
线圈
铁心
图8.27 电磁工作台
第八章 继电器-接触器控制电路
8.2 继电器-接触器控制的常用
基本线路
8.2.1继电器-接触器自动控制线路的构成
8.1.1 非自动控制电器
转换开关
倒顺开关
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器（交流、直流） KM
常闭触头
动
常
铁
开
心
触
头
线 圈
静 铁 心
图8.15 交流接触器的结构
图8.16 直流接触器的原理结构图
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器（交流、直流） KM
第八章 继电器-接触器控制电路
8.2.1继电器-接触器自动控制线路
电原理图绘制规的律构成
1.主电路用粗线表示，并绘 制在左边控制电路用细线绘 制在图的右边（或下边）。
2，控制电路电源分列两边， 按各电器动作先后由上而下 平行绘制。 3，同一电器各部件用同 一字符表示，相同电器 用数字序号表示。
2222交流接触器接线排及按钮盒1精讲
实验参考图（自锁）
要求
• 1 线平直，插入接线处要压紧 • 2 总体上有美感 • 3 装板结束后要认真自查（介 绍方法） • 4 裸线不得超过一毫米 • 5 工位要清洁整齐
•结束
电路符号
常闭按钮做在一起。
返回
按钮盒
图形符号
接触器线圈
常开 常闭
文字符号：KM
返回
实验过程1
用万用表X1电阻档检测: 在没有压下中心铁芯的情况下通 断情况
1a 2b 3c 4d 5e 6f 7g 8h
在压下中心铁芯(蓝色)的情况下通 断情况
1a 2b 3c 4d 5e 6f 7g 8h
接线排
1.每个接线端子有 两个接点 2.它的作用是使 接线更整齐更方便 3.从按钮盒出来的 线，与其它线相接时，要先通过接线排的一对 接线端子的一端，然后再与其它用电器或线 相接。
2，将交流接触器接入 电路的电路设计一
• 要求：1.电路中接入一白炽灯，当 按动按钮时，交流接触器动作，从 而使白炽灯点亮。当松开按钮时， 电路仍然处于通路状态。当按下红 色按钮时，电路断开。 • 2.接线中要使用接线排，使 各条线路清楚明了。
认识交流接触器、按 钮开关及接线排
汽电学院 李德地
实验所需元件明细表
实验目的
1.认识交流接触器的结构和工 作原理 2.了解交流接触器的各触点间 的关系 3.练习使用交流接触器进行电 路设计 4.认识并使用按钮盒和接线排
常开(动合)按钮
SB
电路符号
SB
常闭(动断)按钮
SB
电路符
交流接触器(课用)PPT教学课件
交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。
根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。
注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。
考虑交流接触器的操作频率和使用寿命等因素。
使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。
在安装使用前，应检查线圈的额定电压是否和实际使用相符。
使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。
定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。
03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。
触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。
耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。
绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。
常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。
交流接触器接线(双脉冲输入、常开常闭输入)
脉冲开关控制
交流接触器 采用AC200V线圈
A
B
C
继电器B
空气 开关
NO 交流接触器 (1常开辅助触点) L(火线)
COM
NC
N(零线)
继电器A 13NO 14NO
NO
NC COM
供电回路输出1~n
特点：1、小电流控， 制大电流。 2、PM88N输出2个常开脉冲开关量信号，分别用于控制照明总开总关。 3、继电器A、继电器B采用DC24V供电线圈。 4、交流接触器采用AC220V供电线圈。 5、PM88N脉冲输出可并联复位开关按钮 GND DC24 V+
开
ห้องสมุดไป่ตู้
关
PM88N
简单的接触器控制
交流接触器 采用AC200V线圈
A
B
C
常开常闭控制
空气 开关
L(火线) 交流接触器 (1常开辅助触点) 继电器A 13NO 14NO
N(零线)
NO
NC COM
供电回路输出1~n
特点：1、小电流控， 制大电流。 2、PM88N输出1个常开信号，输出闭合时表示供电回路输出断电。 3、继电器A采用DC24V供电线圈。 4、交流接触器采用AC220V供电线圈。 GND DC24 V+ PM88N
《交流接触器》PPT课件
延长使用寿命措施探讨
控制负载电流
避免接触器长时间承受过大负 载电流，以减少触点磨损和发 热。
定期维护保养
按照保养周期建议进行定期检 查和保养，及时发现并处理潜 在问题。
选用优质接触器 耐用性。
保持良好散热
确保接触器周围空气流通，避 免高温环境对接触器性能的影 响。
绿色环保
环保意识的提高将推动交流 接触器向绿色环保方向发展 ，如无卤素、低能耗等环保 型产品将受到市场青睐。
高性能化
为满足不断升级的市场需求 ，交流接触器将向高性能化 方向发展，如提高通断能力 、降低功耗等。
定制化服务
针对不同行业和应用场景的 需求，交流接触器厂商将提 供更多定制化服务，满足客 户的个性化需求。
作用
在电路中主要起控制、保护、调 节和转换等作用。
工作原理与结构组成
工作原理
当线圈通电时，静铁芯产生电磁吸力，将动 铁芯吸合，由于触头系统是与动铁芯联动的 ，因此动铁芯带动三条动触片同时动作，主 触点闭合，和辅助常闭触点断开，辅助常开 触点闭合，从而接通电源。当线圈断电时， 吸力消失， 动铁芯联动部分依靠弹簧的反 作用力而分离，使主触头断开，切断电源。
数。
02
交流接触器分类及特点
按操作方式分类
电磁操作交流接触器
液压操作交流接触器
利用电磁力驱动触点闭合或断开，具 有结构简单、动作可靠等优点。
通过液压传动机构驱动触点动作，适 用于高电压、大电流等恶劣环境。
永磁操作交流接触器
采用永磁体保持触点闭合状态，通过 电子控制模块实现触点的通断，具有 节能、长寿命等特点。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的 控制功能。应检查辅助触点的接触情况， 如有异常应及时修复或更换。
交流接触器常开与常闭触点的作用
常规L1，L2，L3为A相，B相，C相电源进线。
A1，A2为接触器线圈两端。
有两个A2是厂家为方便接线，A2有两个接线点，是一样的，接线时可以A1，A2接在接触器一侧，也可以接在接触器两侧。
13NO，14NO为常闭接点。
NC和NO都是辅助触点，NC是常闭点，NO是常开点。
NO和NC的触点编号是有规律的。
11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对常开点，以此类推，凡是有2的点，都是常闭点，有4的点，都是常开点。
偶数编号是引出端，奇数编号是公共端。
常开——在接触器没工作的情况下，该触点为开路。
常闭——在接触器工作的情况下，该触点为闭合。
工作时，常闭触点先断开，常开触点再闭合。
当接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。
常闭点跟常开点相当于两个开关，只是起到接通和关断线路的作用。
你在常开点外接的是多大的电压，当线圈吸合时，常开点上的电压就是多大。
_继电器接触器控制资料教材
继电器接触器控制
第一章 继电器接触器控制
主要内容： 1.1常用低压电器 1.2电气原理图 1.3三相异步电动机基本控制线路 1.4其他常用基本控制线路 1.5自动循环工作控制线路
第1章 继电器接触器控制
学习要求：
熟悉各种电器的工作原理、作用、特点、应 用场所和表示符号；
欠电压继电器（U<） ：
用于线路的欠电压保护，其 释放电压整定值为线路额定电压 的0.1～0.6倍。当被保护线路电 压正常时，衔铁可靠吸合；当被 保护线路电压降至欠电压继电器 的释放整定值时，衔铁释放，触 点机构复位，控制接触器及时分 断被保护电路。
2）中间继电器
中间继电器在本质上是一种电压继电器，具有触头数 目多、电流容量大等特点。 使用中间继电器的目的主要是： 2）扩展触头数目，增加控制回路 数。在比较复杂的电路中，接触器 的辅助触头可能不够用，这时可用 接触器的一对辅助触头去控制中间 继电器，则中间继电器的触头相当 于接触器的辅助触头，这样就使接 触器的触头数目得到扩展。
接触器的图形、文字符号如图1-5所示。
KM KM KM KM
线圈
常开主触点
常开辅助触点
常闭辅助触点
图1-5 接触器的图形、文字符号
1.1.3 继电器
是一种根据某种输入信号的变化，接通或断开控制电 路，实现控制目的的自动控制电器。 继电器的分类： 按输入信号的性质分：电流继电器、电压继电器、速度继 电器、压力继电器、热继电器等。
通电延时型时间继电器工作原理
当线圈 1 通电后，衔铁 3 连同推板 5 被 铁芯 2 吸引向上吸合，压下微动开关 16 ， 使微动开关触点迅速转换。同时在空气 室 11 内与橡皮膜 10 相连的活塞杆 6 在弹 簧 8 作用下也向上移动，由于橡皮膜下 方的空气稀薄形成负压，起到空气阻尼 的作用，因此活塞杆只能缓慢向上移动， 移动速度由进气孔14的大小而定，可通 过调节螺钉13调整。经过一段延时后， 活塞 12 才能移到最上端，并通过杠杆 7 压动开关15，使其常开触点闭合，常闭 触点断开。而另一个开关16是在衔铁吸 合时，通过推板 5 的作用立即动作，故 称开关16为瞬动触点。
第八章-继电器-接触器控制
触头按状态的不同分动断（常闭）触头和动合 （常开）触头两种。
常开触点－合 线圈得电，衔铁吸合触点动作 常闭触点－断
常开触点－断 线圈失电，衔铁释放触点复位 常闭触点－合
表示符号：
KM
KM 动合（常开）
KM 动断（常闭）
KM 动合（常开）
KM 动断（常闭）
线圈 主触点 辅助触点
注：电器元件的各部分，在外观上看是一个整体， 但电气原理图中同一电器的各部分是分散的 ，分 散的各部分都用相同的文字符号表示。
额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
吸引线圈额定电压
交流接触器：36、110（127）、220、380V 直流接触器：24、48、220、440V
2. 继电器
是一种根据某种输入信号的变化，接通或断开 控制电路，实现控制目的的自动控制电器。
I位 X1－D1 II位 X1－D1
X2－D2
X2－D3
X3－D3
X3－D2
输入：X1、X2、X3三相电源
输出：D1，D2，D3三相绕组端子
Ⅰ Ⅱ 0 ⅡⅠ
X1
D1
X2
D2
D3
X3
示意图
位置 Ⅰ 0 Ⅱ
触点 正转 停止 反转
X1－D1 ×
×
X2－D2 ×
X3－D3 ×
X2－D3
×
用继电器、接触器、按钮、行 程开关等电器元件，按一定的接线 方式组成的机电传动（电力拖动） 控制系统——继电器－接触器控制 系统。
3．目的和任务 实现机电传动系统的起动、调速、反转
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器常开常闭触点作用
常规L1，L2，L3为A相B相C相电源进线，
A1，A2为接触器线圈两端；有两个A2是厂家为方便接线；A2有两个接线点，是一样的，接线是可以A1,.A2接在接触器一侧，也可以接在接触器两侧；
13NO, 14NO为常闭接触点；
NC和NO都是辅助触点，NC是常闭点，NO是常开点。
NO和NC的触点编号是有规律的，11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和23是一对常开点，以此类推，凡是有2的点都是常闭点，有4的点，都是常开点。
偶数编号是引出端奇数编号是公共端。
常开-------在接触器没有工作的情况下，该触点为开路
常闭--------在接触器没有工作的情况下，该触点为闭合。
工作时常闭触点先断开，常开触点再闭合。
当接触器线圈断电时，常开触点先断开，常闭触点再闭合复位。
常闭点跟常开点相当于两个开关，只是起到接通和断开线路的作用。
你在常开点外接的是多
少的电压，当线圈吸合时，常开点上的电压就是多少。
