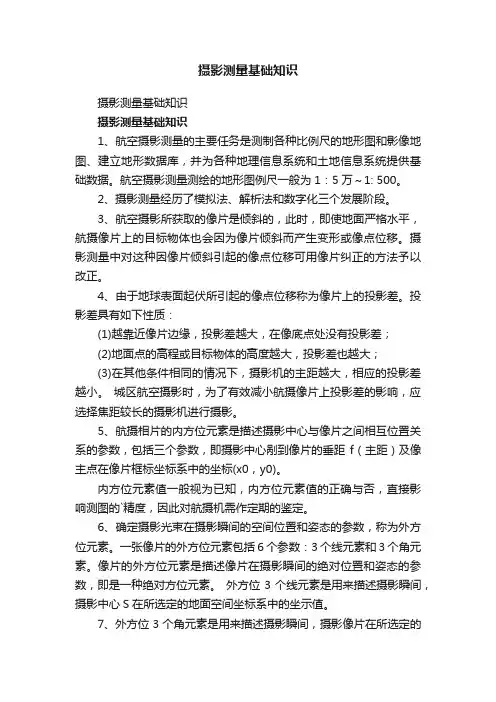

摄影测量基础知识
摄影测量基础知识摄影测量基础知识摄影测量基础知识1、航空摄影测量的主要任务是测制各种比例尺的地形图和影像地图、建立地形数据库，并为各种地理信息系统和土地信息系统提供基础数据。
航空摄影测量测绘的地形图例尺一般为1：5万～1: 500。
2、摄影测量经历了模拟法、解析法和数字化三个发展阶段。
3、航空摄影所获取的像片是倾斜的，此时，即使地面严格水平，航摄像片上的目标物体也会因为像片倾斜而产生变形或像点位移。
摄影测量中对这种因像片倾斜引起的像点位移可用像片纠正的方法予以改正。
4、由于地球表面起伏所引起的像点位移称为像片上的投影差。
投影差具有如下性质：(1)越靠近像片边缘，投影差越大，在像底点处没有投影差；(2)地面点的高程或目标物体的高度越大，投影差也越大；(3)在其他条件相同的情况下，摄影机的主距越大，相应的投影差越小。
城区航空摄影时，为了有效减小航摄像片上投影差的影响，应选择焦距较长的摄影机进行摄影。
5、航摄相片的内方位元素是描述摄影中心与像片之间相互位置关系的参数，包括三个参数，即摄影中心剐到像片的垂距f（主距）及像主点在像片框标坐标系中的坐标(x0，y0)。
内方位元素值一般视为已知，内方位元素值的正确与否，直接影响测图的`精度，因此对航摄机需作定期的鉴定。
6、确定摄影光束在摄影瞬间的空间位置和姿态的参数，称为外方位元素。
一张像片的外方位元素包括6个参数：3个线元素和3个角元素。
像片的外方位元素是描述像片在摄影瞬间的绝对位置和姿态的参数，即是一种绝对方位元素。
外方位3个线元素是用来描述摄影瞬间，摄影中心S在所选定的地面空间坐标系中的坐示值。
7、外方位3个角元素是用来描述摄影瞬间，摄影像片在所选定的地面空间坐标系中的空间姿态。
外方位元素可以利用地面控制信息通过平差计算得到，或者利用POS系统测定。
8、共线方程就是指中心投影的构像方程，即在摄影成像过程中，摄影中心S、像点a及其对应的地面点A三点位于一条直线上。
航空摄影测量基础知识
航空摄影测量基础知识航空摄影测量基础知识航空摄影测量指的是在飞机上用航摄仪器对地面连续摄取像片，结合地面控制点测量、调绘和立体测绘等步骤，绘制出地形图的作业。
下面为大家准备了一些航空摄影测量基础知识，希望能帮到你!一、航空摄影定义：空中摄影是利用飞机或其它飞行器(如气球、人造卫星和宇宙飞船等)，在其上装载专门的摄影机对地面进行摄影而获得像片，其中用飞机进行空中摄影的叫航空摄影。
航空摄影具有以下优点：(1)可以居高临下地观察;(2)航片能把观察到的各种地面特征在同一时间里客观地记录下来;(3)记录动态现象;(4)航片是现状的永久性记录，且有充裕时间来仔细研究，可将外业现场搬至室内探讨;(5)提高空间分辨率。
1、摄影方式按摄影机镜头主光轴的方位不同，摄影方式分为垂直摄影和倾斜摄影两种。
镜头主光轴处于铅垂位置的摄影称为垂直摄影，实际上，很难控制摄影机主光轴的铅垂，常含有微小的倾斜角，只要倾角小于2度都称之为垂直摄影。
镜头主光轴偏离铅垂直位置的倾斜角大于2度时就称之为倾斜摄影。
2、对航空像片的要求(1)影像呈像清晰、色调一致、反差适中。
(2)一条航线上相邻两张像片应有一定的重叠影像，一般要求55%-65%的重叠度。
相邻航线之间的影像重叠，称为旁向重叠，要求有30%左右的重叠度。
(3)航摄像片倾斜角应越小越好，一般不应大于2度，个别最大倾斜角不应超过3度。
(4)航线弯曲最大偏离值与航线全长之比不大于3%。
3、像片比例尺像片上某两点间的距离与地面上相应两点的`水平距离之比，叫像片比例尺。
通常用表示：——摄影镜头的焦距; *——镜头中心相对于地面的高度，称为相对航高。
由于各种因素的综合影响，蛇形时飞机不可能始终保持同样的高度，地面也总有起伏，航高并不一致，因而像片上各部分的比例尺亦是不一致的。
二、地面起伏引起的像点位移高于地面的烟囱、水塔、电杆等竖直物体，在地形图上的位置为一点，但在航片上的影像则往往不是一点，而是一条小线段。
航空摄影测量知识点
4D产品、航空摄影测量知识点航摄准备：摄区基本情况分析、确定航摄设计用图、航摄空域申请、《航空摄影技术设计书》航摄设计：摄影比例尺的确定、航摄分区的划分（a)分区界线应与图廓线相一致；b)分区内的地形高差不得大于四分之一航高（以分区的平均高度平面为基准面的航高)。
c)在地形高差许可且能够确保航线的直线性的情况下，航摄分区的跨度应尽量划大，同时分区划分还应考虑用户提出的加密方法和布点方案的要求；e)当地面高差突变，地形特征差别显著或有特殊要求时，可以破图幅划分航摄分区。
）、基准面高度的确定、航线的敷设、航摄基本参数的计算、航摄季节和时间的选择、航摄仪的选择与检定、航摄胶片的选择与测定；空中摄影：设备的检测发、航摄试片、航空摄影、填写飞行日志；摄影处理：配置冲洗药液、胶片冲洗、像片印制；质量检查：像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、航线偏差、影像质量；成果提交：1）航摄分区略图2）航片索引图3）航摄底片、像片4）航摄仪检定表5）航摄底片压平质量检测数据表6）航摄底片密度抽样测定数据表7）航摄飞行报告8）附属仪器记录数据9）成果质量检查报告10）技术总结11）航摄资料移交书12）合同规定的其他资料摄影测量的主要任务之一：把地面按中心投影规律获取的摄影比例尺航摄像片转换成以测图比例尺表示的正射投影地形图解析空中三角测量案例空中三角测量的精度指标主要指定向误差和控制点残差：框标坐标残差绝对值一般不大于0.010mm，最大不超过0.015mm。
扫描数字化航摄影像连接点上下视差中误差为0.01mm（1/2像素），数码航摄仪获取的影像连接点上下视差中误差为1/3像素。
1、资料准备：像片索引图、数字/数字化航摄影像、航摄仪检定书、飞行记录资料、区内现有小比例尺地形图、区域网像控点刺点片、区域网像控点联测成果。
2、像控点的转刺：航摄像片上平面点和平高点的刺孔偏离误差，不得大于像片上的0.1毫米，高程点如选在明显目标点上，则要求相同，像控点的刺孔要小，刺孔直径最大不得超过0. 2毫米3、像控点的选点观测：像片控制点的一般应满足下列条件:a)像片控制点的目标影像应清晰，易于判读；目标条件与其他像片条件矛盾时应着重考虑目标条件；b)布设的控制点应能公用；c)控制点距像片边缘不应小于1cm (18cm X 18cm像幅)或1. 5cm (23cm X23cm)，综合法成图的控制点距航向边缘不应小于上述规定的1/2；d控制点距像片的各类标志应大于1mm；4、定向：定向点残余上下视差、同一航带模型连接差。
航空摄影测量的基本知识
根据像片上的影像形状，可以辨认出河流、小溪、湖泊和池塘。但这类地物由于水面反射 光线的不同，其影像色调极不一致，一般说来，色调呈现黑色。水愈深色调愈黑，浅滩呈淡灰 色，沙滩呈白色。
三、像点位移 Displacement of dots （一）投影误差 由于地面起伏引起像点在像片上的位移所产生的误差，称为投影误差。
8
如图10-5, MM’水平面为所选择的某一高程基准面（也作为垂直投影的水平面） 9
‹#›
（3）倾斜像片在水平像片上面部分, δa为负（因为rc＞r），即像点向辐射中心位移，反之，在 水平像片下面部分， δa为正(rc＜r），像点向边缘位移对称于等角点的像点，其倾斜误差的大小相等 ，符号相反。
烟囱的影像，一般显示
为中间有黑斑点的浅灰色环，同时又有很长的
阴影。
15
铁路在航摄像片上显示为转弯均匀且成弧状的浅灰色的线条。在较大比例尺的像片上能看 到铁轨，它的特征是和其他道路往往成直角相交。
公路一般为白色带状，如在山区，表现为迁回曲折的形状，边缘显著，且有暗灰色的沟渠 ，但除其有柏油路面者较之灰暗外，其他路面则难以确定。
物体表面反射的能力有关。地面物体受光愈多，表面愈光滑或反射光线愈强，则在像片上影像的颜色 就愈淡。同时影像色调也受摄影季节、时间以及底片感光性能的影响。 （五）相关位置
地面物体之间常有一定的相关关系，如道路在河流两岸中断，可以判定有桥或其他渡河设备等。 所以利用相关位置可以判读一些细小而影像不清的地物。 三、地形的判读 The mapping of landform
河流显示为不同宽度的带状，小溪显示为弯曲的线条，湖泊或池塘的水边线，显示为封闭 的曲线，水面色调大致相同。
航空摄影测量的基本知识课件
对拍摄的影像进行预处理，如去噪、 色彩校正等。
飞行作业
按照规划的航线进行摄影，注意天气 变化和飞行安全。
数据处理与分析
影像匹配与拼接
将不同影像进行匹配和拼接 ，形成完整的地形图。
三维模型构建
利用拼接后的影像进行三维 重建，生成数字高程模型（ DEM）。
测量分析
根据项目需求进行各种测量 分析，如地形坡度、建筑物 高度等。
结果输出与应用
成果输出
生成航空摄影测量成果，如数字高程 模型、正射影像等。
应用领域
广泛应用于城市规划、土地调查、灾 害监测等领域。
04 航空摄影测量的精度与误差来源
精度分析
像片控制点测量精度
01
像片控制点是航空摄影测量的基础，其测量精度直接影响整个
测量成果的精度。
空中三角测量精度
02
空中三角测量是确定像片位置和姿态的关键步骤，其精度对最
合成孔径雷达技术
合成孔径雷达是一种通过飞机或卫星搭载的雷达系统获取地面信息的手段，具有全天候、 全天时、远距离探测等优点，在军事侦察、地形测绘、灾害监测等领域有广泛应用。
智能化与自动化
自动化数据处理
随着计算机技术的发展，航空摄 影测量数据的自动化处理成为可 能，包括自动定位、自动匹配、 自动拼接等，大大提高了数据处
理效率和精度。
智能化目标识别
通过人工智能和机器学习等技术 ，实现对航空影像中各类目标的 自动识别和分类，为后续的数据
分析和应用提供便利。
自动化建模技术
利用自动化建模软件和算法，根 据航空摄影测量数据快速构建三 维模型，为城市规划、建筑设计 和景观分析等领域提供可视化支
持。
多源数据融合与综合应用

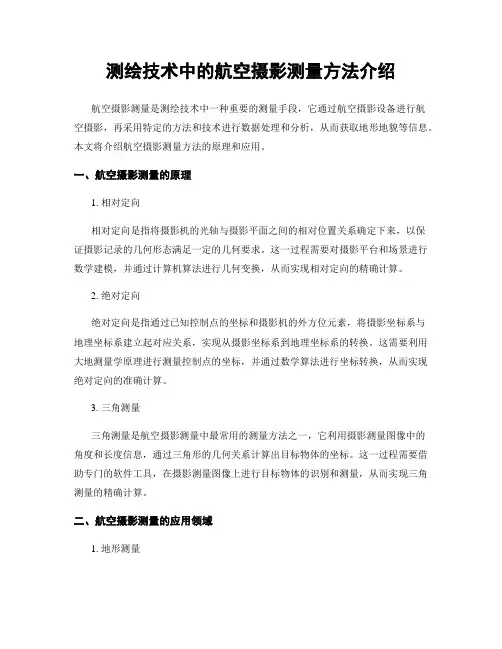

测绘技术中的航空摄影测量方法介绍

测绘技术中的航空摄影测量方法介绍航空摄影测量是测绘技术中一种重要的测量手段，它通过航空摄影设备进行航空摄影，再采用特定的方法和技术进行数据处理和分析，从而获取地形地貌等信息。
本文将介绍航空摄影测量方法的原理和应用。
一、航空摄影测量的原理1. 相对定向相对定向是指将摄影机的光轴与摄影平面之间的相对位置关系确定下来，以保证摄影记录的几何形态满足一定的几何要求。
这一过程需要对摄影平台和场景进行数学建模，并通过计算机算法进行几何变换，从而实现相对定向的精确计算。
2. 绝对定向绝对定向是指通过已知控制点的坐标和摄影机的外方位元素，将摄影坐标系与地理坐标系建立起对应关系，实现从摄影坐标系到地理坐标系的转换。
这需要利用大地测量学原理进行测量控制点的坐标，并通过数学算法进行坐标转换，从而实现绝对定向的准确计算。
3. 三角测量三角测量是航空摄影测量中最常用的测量方法之一，它利用摄影测量图像中的角度和长度信息，通过三角形的几何关系计算出目标物体的坐标。
这一过程需要借助专门的软件工具，在摄影测量图像上进行目标物体的识别和测量，从而实现三角测量的精确计算。
二、航空摄影测量的应用领域1. 地形测量航空摄影测量在地形测量中有着广泛的应用。
通过航空摄影仪的拍摄，可以高速、大面积地获取地形地貌数据，如地形高程、地表覆盖等。
这为地形测绘、地理信息系统等领域提供了重要的数据来源，为地质勘探、城市规划等领域提供了有力的工具支持。
2. 环境监测航空摄影测量在环境监测中也扮演着重要的角色。
通过航空摄影测量技术，可以对大面积地域进行高分辨率的遥感观测，实现对环境变化的及时监测与分析。
例如，可以通过航空摄影测量手段对森林覆盖、湖泊水位等环境信息进行实时监测，从而为环境保护和生态管理提供科学依据。
3. 城市规划航空摄影测量在城市规划中具有重要的应用价值。
通过航空摄影测量技术，可以获取城市区域的地理信息数据，如道路网络、建筑物分布等。
这为城市规划师提供了宝贵的参考信息，可以用于城市交通规划、建筑布局等方面，从而提高城市的规划、设计与管理水平。
测绘航空摄影考点解析
测绘航空摄影考点解析测绘航空摄影考点解析一、胶片航摄仪1.航摄仪的结构单镜头分幅摄影机是目前应用较多的航空摄影机，它装有低畸变透镜。
透镜中心与胶片面有固定而精确的距离，称为摄影机主距。
胶片幅面的大小通常是边长为230 mm的正方形：胶片暗盒能存放长达152M的胶片。
摄影机的快门每启动一次可拍摄一幅影像，故又称为框幅式摄影机。
单镜头框幅式胶片航空摄影机主要由镜筒、机身和暗盒三部分组成。
框幅式胶片航空摄影机分类：位于承片框四边中央的为齿状的机械框标；位于承片框四角的为光学框标。
新型的航空摄影机均兼有光学框标和机械框标。
框幅式航空摄影属于（中心）投影成像。
2．航摄仪的分类航空摄影机通常根据其主距或像场角的大小进行分类(1)根据摄影机主距F值的不同，航空航摄机可分为长焦距、中焦距和短焦距3种；(2)根据像场角的大小，航空摄影机可分为常角、宽角和特宽角3种。
表9-1-1航空摄影机的分类像场角（2?）/（。
）主距（f）/mm常角≤75长焦距≥255宽角75～100中焦距102～255特宽角≥100短焦距≤102航空摄影对于航摄机主距的选择，顾及到像片上投影差的大小以及摄影基高比对高程测定精度的影响，一般情况下，对于大比例尺单像测图(如正射影像制作)，应选用常角或窄角航摄机；对于立体测图，则应选用宽角或特宽角航摄机。
3、感光材料及其特性摄影过程中已曝光的感光片必须经过摄影处理(冲洗)，才能将已曝光的感光片转变成一张负像底片。
航摄胶片的冲洗主要包括显影、定影、水洗、干燥等过程。
4、航摄仪的辅助设备1）．为了尽可能消除空中蒙雾亮度的影响，提高航空景物的反差，需要加入航摄滤光片辅助设备2）．为了补偿像移的影响，在测图航摄仪中需增加影像位移补偿装置。
3）．为了测定景物的亮度，并根据安置的航摄胶片感光度，自动调整光圈或曝光时间。
需要加入航摄仪自动曝光系统4）．常用的两种胶片航摄仪我国现行使用的框幅式胶片航空摄影仪主要有RC型航摄仪和RMK型航摄仪两种RC-10和RC-20的光学系统基本上是相同的，后者具有像移补偿装置新一代的RC-30航空摄影系统组成：RC-30航摄仪、陀螺稳定平台和飞行管理系统组戌，功能：像移补偿装置、自动曝光控制设备，GPS辅助导航的航空摄影。
(完整word版)航空摄影测量
航空摄影测量一．前言及单张相片的航测解析1．摄影测量学：利用各种非接触型的传感器，获取模拟的或数字的影象,然后解析和数字化提取所需要的信息，在空间信息系统里数字的加以存储，管理，分析和表达,再通过可视化和符号化形成产品2．摄影比例尺：航摄相片上的一段线的长度l，与实际地面上的相应线段长度L的比，1/m=l/L ，此时视相片为水平，地面取平均高程。
也等于摄象机主距f和平均地面高H的比，即1/m=f/H 3．空中摄影测量采用竖直摄影方式，即摄影瞬间摄象机的铅垂线垂直于地面，偏离垂线夹角应小于3度,夹角称相片斜角4．航向重叠：同航向要求重叠度60%。
旁向重叠：相邻航带间重叠度要求24%。
5．航摄影象是地物上的各点通过航摄机的物镜投射到相片上的一点,称为中心投影。
6．摄影测量的几何处理任务是通过相片上像点的位置确定相应地面点的空间位置，这就需要坐标转换来确定地面点.描述像点位置的坐标系为相方坐标系，描述地面点位置的坐标系为物方坐标系。
7．用摄影测量的方法研究地物的几何和物理信息时，必须建立该物体与相片之间的数学关系，首先需要确定的是摄影瞬间摄影中心与相片在地面坐标系中的位置和姿态。
内方位元素：表示摄影中心与相片之间相关位置的参数外方位元素:表示摄影中心和相片在地面坐标系中的位置和姿态的参数。
8．像点偏移:地面点在相片上的投影因相片倾斜或地面不平而移位或多边形形变.二．双像解析摄影测量1．人造立体视觉需要满足的条件:两张相片必须是两个位置对同一景物摄取的相对。
每只眼睛只能观察一张相片。
两相片上的同名景物连线必须与眼基线大致平行。
两相片的比例尺相近（差别<15％），否则需要用zoom模块进行调节。
2．用解析的方法处理立体相对（定向—恢复地面目标的空间坐标)，常用方法：①利用相片的空间后方交会与前方交会来解求地面目标的空间坐标(绝对坐标）②利用相对的内在几何关系，进行相对定向，建立与地面相似的立体模型，计算出模型点的空间坐标，再通过绝对定向，将模型进行平移，旋转，缩放，以纳入到规定的地面坐标系中，解析出地面目标的绝对空间坐标。
(完整版)航空摄影测量知识点..,推荐文档
DEM 数据文件结合表、 质量检查记录
4
DOM 生产案例
1. 资料准备：数字/数字化航摄影像： 解析空中三角测量成果、 DEM 成果、 技术 设计书；
2. 色彩调整：影像匀光（影像内光照均匀）、 影像匀色（色调一致，色彩均匀）； 3. DEM 采集： 4. 影像纠正：利用控制点进行影像纠正 5. 影像镶嵌：按图幅范围选取待镶嵌 DOM、相邻 DOM 间选编镶嵌线、按镶嵌线裁
摄影处理：配置冲洗药液、胶片冲洗、像片印制；
质量检查：像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、
航线偏差、影像质量；
成果提交：
1）航摄分区略图
7）航摄飞行报告
2）航片索引图
8）附属仪器记录数据
3）航摄底片、像片
9）成果质量检查报告
4）航摄仪检定表
10）技术总结
5）航摄底片压平质量检测数据表
5. DEM 数据编辑：DEM 数据编辑是指对内插形成的 DEM 格网点逐个进行 编辑
6. DEM 数据接边：当 Dh≤2 倍高程中误差时，取均值作为各自格网点的高程值、当 Dh>2 倍高程中误差时，视为粗差点，需重建立体模型并修测和重新接边
7. DEM 数据镶嵌与裁切：将相邻的 DEM 数据进行镶嵌，按照相关规范或技 术要求规定的起止格网点坐标进行裁切，根据具体要求可以外扩一排或 多排 DEM 格网。
2
DEM 生产案例
1、技术指标（格网尺寸(数字高程的格网尺寸依据比例尺选择，通常 1:500 至 1:2000 的格网尺寸不应大于)．001M 图（M 图为成图比例尺分母），1:5000 至 1:10 万不应大于
0.0005M 图。）、数据取位、高程中误差：其高程中误差的 2 倍为采样点数据的最大 误差）
航空摄影测量技术的基本原理及操作步骤
航空摄影测量技术的基本原理及操作步骤航空摄影测量技术是利用航空摄影测量设备，通过飞行器在空中进行航拍，结合摄影测量原理和相关测量手段，对地面物体进行测量、测图和分析的一种技术。
其基本原理和操作步骤是航空摄影测量工作者必须掌握的重要知识。
一、航空摄影测量的基本原理航空摄影测量的基本原理包括航空摄影原理、摄影测量原理和测图原理。
1.航空摄影原理:航空摄影原理是指在航空器上安装相机，通过摄影机进行航空摄影，获取地面物体的图像信息。
其中包括飞行高度、航向角、倾角、焦距等要素的测量和控制。
2.摄影测量原理:摄影测量原理是指通过对航空摄影图像的几何解析，获得地面物体的位置、形状和尺寸等相关信息。
其中包括像空间和物空间的几何关系、立体视觉原理、影像纠正等。
3.测图原理:测图原理是指通过对航空摄影图像的解译和分析，生成具有地理空间坐标的地图产品。
其中包括地物解译、地物提取、三维建模等。
二、航空摄影测量的操作步骤航空摄影测量包括任务规划、飞行前准备、航空摄影、航空制图等多个步骤。
1.任务规划:在进行航空摄影测量之前，需要进行任务规划，确定摄影区域、飞行高度、航线计划、地面控制点等。
这一步是整个航空摄影测量的基础。
2.飞行前准备:飞行前准备包括协调飞行任务、组织资源、准备测量设备和器材等。
确保航空摄影测量工作的顺利进行。
3.航空摄影:在航空器上安装好相机后，根据任务规划进行航飞。
在飞行过程中，航空摄影仪器会自动拍摄照片，记录地面物体的图像。
4.航空制图:航空制图是利用航空摄影图像进行解译和分析，生成地图产品的过程。
该步骤包括密集块的测绘、地物特征的解译、地物提取、地理信息系统构建等。
三、航空摄影测量的应用领域航空摄影测量技术在各个领域有广泛的应用，如城市规划、土地调查、资源调查、环境监测、灾害评估等。
1.城市规划:航空摄影测量可以为城市规划提供大规模的高分辨率影像资料，用于调查测量、地形分析、地物分类等。
可以帮助规划师更好地进行城市规划设计。
航空摄影测量的基本知识共20页
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。Fra bibliotek戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
航空摄影测量的基本知识 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
测绘航空摄影考点解析
测绘航空摄影考点解析一、胶片航摄仪1.航摄仪的结构单镜头分幅摄影机是目前应用较多的航空摄影机，它装有低畸变透镜。
透镜中心与胶片面有固定而精确的距离，称为摄影机主距。
胶片幅面的大小通常是边长为230 mm的正方形：胶片暗盒能存放长达152M的胶片。
摄影机的快门每启动一次可拍摄一幅影像，故又称为框幅式摄影机。
单镜头框幅式胶片航空摄影机主要由镜筒、机身和暗盒三部分组成。
框幅式胶片航空摄影机分类：位于承片框四边中央的为齿状的机械框标；位于承片框四角的为光学框标。
新型的航空摄影机均兼有光学框标和机械框标。
框幅式航空摄影属于（中心）投影成像。
2．航摄仪的分类航空摄影机通常根据其主距或像场角的大小进行分类(1)根据摄影机主距F值的不同，航空航摄机可分为长焦距、中焦距和短焦距3种；(2)根据像场角的大小，航空摄影机可分为常角、宽角和特宽角3种。
表9-1-1航空摄影机的分类像场角（2?）/（。
）主距（f）/mm常角≤75长焦距≥255宽角75～100中焦距102～255特宽角≥100短焦距≤102航空摄影对于航摄机主距的选择，顾及到像片上投影差的大小以及摄影基高比对高程测定精度的影响，一般情况下，对于大比例尺单像测图(如正射影像制作)，应选用常角或窄角航摄机；对于立体测图，则应选用宽角或特宽角航摄机。
3、感光材料及其特性摄影过程中已曝光的感光片必须经过摄影处理(冲洗)，才能将已曝光的感光片转变成一张负像底片。
航摄胶片的冲洗主要包括显影、定影、水洗、干燥等过程。
4、航摄仪的辅助设备1）．为了尽可能消除空中蒙雾亮度的影响，提高航空景物的反差，需要加入航摄滤光片辅助设备2）．为了补偿像移的影响，在测图航摄仪中需增加影像位移补偿装置。
3）．为了测定景物的亮度，并根据安置的航摄胶片感光度，自动调整光圈或曝光时间。
需要加入航摄仪自动曝光系统4）．常用的两种胶片航摄仪我国现行使用的框幅式胶片航空摄影仪主要有RC型航摄仪和RMK型航摄仪两种RC-10和RC-20的光学系统基本上是相同的，后者具有像移补偿装置新一代的RC-30航空摄影系统组成：RC-30航摄仪、陀螺稳定平台和飞行管理系统组戌，功能：像移补偿装置、自动曝光控制设备，GPS辅助导航的航空摄影。
测绘技术航空摄影测量要点
测绘技术航空摄影测量要点测绘技术在现代社会中扮演着重要的角色，它能够提供准确的地理信息，为国家的规划和发展提供支持。
而其中的一项重要技术就是航空摄影测量。
本文将就测绘技术航空摄影测量的要点进行探讨。
第一，选择航空摄影测量的平台。
航空摄影测量需要借助航空平台进行测量，选择合适的平台对于保证测量的准确性是至关重要的。
目前常用的平台有有人机和无人机，选择平台的时候需要考虑航拍范围、测绘任务的要求以及飞行的环境等因素。
第二，确定航空摄影测量的参数。
航空摄影测量的参数包括飞机的飞行高度、相机的焦距、像元大小等。
这些参数的选择要根据具体的测绘任务和对地物要求的精度来确定，保证测绘结果的准确性。
第三，地面控制点的布设。
在航空摄影测量中，地面控制点起着至关重要的作用，它们是确定影像的几何关系的基础。
布设地面控制点时需要根据摄影平台和要求的精度进行合理的布设，并进行准确的测量和标定。
第四，航空摄影测量的影像解译。
航空摄影测量获取的是一系列的影像，而对于这些影像的解译可以提供更多的空间信息。
影像解译包括影像的拼接、配准、重建等步骤，通过解译能够获取地物的空间位置、形状等信息。
第五，数字化地物特征的提取。
在航空摄影测量中，可以通过数字化的方法提取地物的特征。
比如通过影像处理算法可以提取地物的边界、形状等信息，通过建立数学模型可以实现对地物的定量分析。
第六，结果的评定和验证。
航空摄影测量的结果需要经过评定和验证，确保其准确性和可靠性。
评定的方法可以是与现有地图进行对比，与实地进行验证等。
综上所述，测绘技术航空摄影测量是一项复杂而重要的测绘技术。
在进行航空摄影测量时需要选择合适的测量平台，并确定相应的参数。
此外，地面控制点的布设和航空影像的解译也是航空摄影测量中的关键步骤。
最后，对测量结果进行评定和验证可以保证其准确性和可靠性。
航空摄影测量的发展将为我们的生活和社会发展提供更准确的地理信息和支持。
摄影测量知识点
摄影测量知识点一、航空摄影测量的定义以分析、判读和量测航摄像片为基础，确定所摄地面目标的性质和空间位置的学科称之。
二、成图过程1.航空摄影：2.航测外业：（1）控制测量：测定少量控制点，用于满足内业电算加密。
（2）像片调绘3.航测内业（1）航测内业加密。
（2）航测内业测图三、航摄资料航摄资料是指航摄像片以及在航摄过程中所取得的其他数据像片、主距、摄影航高，像片重叠度，像片倾角，航线弯曲度，像片比例尺、航摄鉴定表、像片索引图等1．影象清晰、色调一致、反差适中、灰雾小2．不应有云影、阴影和雪影的影响。
3．不应有斑点、擦痕、折伤、发黄及药膜损伤等现象。
4．摄影标志清晰可辨四、摄影标志像片大小和摄影标志1.像幅大小:18*18cm，23*23cm，30*30cm等。
2.摄影标志:水准器：记录像片的倾斜度压平线：感光胶片弯曲度产生的像片变形时表：记录像片的拍摄时刻框标：对称的两个框标的连线的交点为像片的中心点像片编号：记录航摄区的位置、摄影时间、图幅、航线顺序等（三）航测成图对航摄像片现势性的要求现势性：航摄像片的现势性是指进入测区作业时，实地情况与摄影时比较发生变化的程度。
成图截止时间现势性与摄影时间到作业时间间隔的关系现势性与测图地区的关系（四）航测成图对飞行质量的要求1.对像片倾角的要求航空摄影时尽量使倾斜角α小，一般不超过2°。
2.对航摄比例尺的要求（1）按成图的精度要求选择航摄比例尺（2）根据图面综合取舍的需要选择航摄比例尺（3）按像片判读的要求选择航摄比例尺（4）像片比例尺的测定a.视距法：在距像主点1cm范围内的明显地物点上设站，选4个尽量同高且与测站连线近似正交的明显地物点，在像片上量取各长度，在实地用视距法测出相应长度，则可求出像片平均比例尺。
也可在像片上任意点设站，选择与测站大致同高，且与测站连线近似正交的两个明显地物点，在像片上量取其长度，在实地用视距法测出对应长度，则该测站范围内的像片平均比例尺可通过计算求出。
航空摄影测量的基础知识
航空摄影测量的基础知识一、航空摄影定义：空中摄影是利用飞机或其它飞行器（如气球、人造卫星和宇宙飞船等），在其上装载专门的摄影机对地面进行摄影而获得像片，其中用飞机进行空中摄影的叫航空摄影。
航空摄影具有以下优点：（1）可以居高临下地观察；（2）航片能把观察到的各种地面特征在同一时间里客观地记录下来；（3）记录动态现象；（4）航片是现状的永久性记录，且有充裕时间来仔细研究，可将外业现场搬至室内探讨；（5）提高空间分辨率。
1、摄影方式按摄影机镜头主光轴的方位不同，摄影方式分为垂直摄影和倾斜摄影两种。
镜头主光轴处于铅垂位置的摄影称为垂直摄影，实际上，很难控制摄影机主光轴的铅垂，常含有微小的倾斜角，只要倾角小于2度都称之为垂直摄影。
镜头主光轴偏离铅垂直位置的倾斜角大于2度时就称之为倾斜摄影。
2、对航空像片的要求（1）影像呈像清晰、色调一致、反差适中。
（2）一条航线上相邻两张像片应有一定的重叠影像，一般要求55%-65%的重叠度。
相邻航线之间的影像重叠，称为旁向重叠，要求有30%左右的重叠度。
（3）航摄像片倾斜角应越小越好，一般不应大于2度，个别最大倾斜角不应超过3度。
（4）航线弯曲最大偏离值与航线全长之比不大于3%。
3、像片比例尺像片上某两点间的距离与地面上相应两点的水平距离之比，叫像片比例尺。
通常用表示：——摄影镜头的焦距；——镜头中心相对于地面的高度，称为相对航高。
由于各种因素的综合影响，蛇形时飞机不可能始终保持同样的高度，地面也总有起伏，航高并不一致，因而像片上各部分的比例尺亦是不一致的。
二、航空摄影的投影方式1、中心投影：空间任意一点M 与一固定点S的连线（或其延长线）被一给定的平面P所截时，则此直线与平面的交点m，就叫做M点的中心投影。
M 点称物点，S点称投影中心，m点为点M的像。
MS为投影光线，P为投影面。
按中心投影定义知：物点M、像点m和投影中心S这三点是共线的。
位置关系如图：m点位于M点和S点之间 M点位于m点和S点之间 S 点位于M点和m点之间。
航空测量知识点总结
5.色调：黑白片上表现出的黑白深浅程度
6.像点位移：地面点在地面水平的水平相片上的构像与地面有起伏或倾斜相片上构像的点位不同，这种点位的差异称为像点位移
7.方向偏差：由于像点位移，不同想点所连成的方向线会产生的角度旋转，这种角度偏差称为方向偏差
8.像对：同一航线上相邻的两张像片 相片基线：相邻两像片的中心点转刺后，在每张相片上的连线
9.航片判读：通过对光谱特性、成像规律、判读特征的阅读、分析判断地物的类别、大小、位置
10.行片调绘：在像片判读的基础上，对地面要素进行综合取舍后，以地形图图式符号标绘在像片上的工作
4．中心投影的成像规律（特征）1.点的像仍为点 2.直线的像一般为直线 3.空间曲线的像一般也为曲线 4.相交的直线或曲线其像仍然相交 5.一组平行线的像一般互不平行 6.一组线铅垂线的像一般互不平行
5.航片与地形图之间的差异：在表示方法上，航片：不同的色调、形状、大小等的影像 地形图：不同的符号、注记及等高线 在表示内容上，航片：无选择性的全面的反映 地形图：有选择性的综合取舍 在投影方面的区别，航片：中心投影存在倾斜误差和投影差 地形图：正射投影不存在以上误差 在比例尺上的区别，航片：比例尺有很多因素决定，由于像片倾斜和地面起伏，同一航片各处比例尺都不相同 地形图：比例尺是固定的，在同一地形图上，比例尺处处相同
一． 名词解释
1.摄影测量：是研究利用摄影获得的目标、物影像信息以确定其形状，大小和空间位置的一门学科
2.航空摄影：利用安装在飞机或其他航空飞行器上的航摄仪，从空中对测区地面进行有计划的连续拍摄，取得航摄像片的全过程
航测知识点总结
航测知识点总结航空摄影测量技术是通过航空摄影机和其他综合技术手段，对地球表面物体进行竖向和斜向影像记录，然后进行解译、测量和分析，从而获取地物信息和地形表面的数据的一种测绘技术。
它是无接触、远距离、大范围、高速度、高效率、高精度、三维的大比例尺成像和信息获取的方法。
航空摄影测量技术在国家经济建设、国防和地理信息等领域有着广泛的应用。
一、航空摄影基本原理航空摄影测量的基本原理是根据机载摄影机在航行途中，通过在确定的高度、倾角和航向速度拍摄地面的照片，然后再通过测量航迹元素，通过扫描或放大照片，可以得到地面上的影像，然后对照片进行解译，制成地图或者进行地形测绘。
二、航摄影基本设备航摄影设备包括航摄相机、航摄平台、航摄滤光器、航摄航空相机、航摄胶片等。
航空摄影机是用于航空摄影测绘的主要设备，它是一种专用的光学设备，包括光学系统、机械系统和电子系统。
航空摄影机具有高感光度、高采样率、高色彩还原度等特点，能够在不同的天气状况下完成航空摄影测绘。
三、航空摄影过程航空摄影测量分为垂直摄影和斜摄影。
垂直摄影是指航空摄影机的光轴与地表法线重合，按摄影机的布设位置分为斜摄影、竖直摄影和高角度摄影。
而斜摄影是指航空摄影机的光轴与地面倾角小于90°。
垂直摄影对于平面几何和测绘工程具有重要的意义。
四、航空摄影的摄影测量航空摄影测量是指通过在特定高度上进行空中摄影，然后对摄影所得的相片进行解译和判断，从而获取地表物体的图像和信息的一种摄影技术。
通过航空摄影测量可以获取足够的地理信息，对地表地物的特征进行描述和判断，从而为地理信息系统的建立、地形图绘制和地理、生态、环境、农业等领域的调查提供了极为重要的数据。
五、航空摄影的意义航空摄影技术是一种获取地理信息、地形图和地形数据的非常重要的工具方法。
它可以在短时间内获取大量的地理信息，可以用于建立地理信息系统，用于城市规划、土地利用、自然资源调查和环境保护等方面。
同时，它还可以用于军事侦察、自然灾害的监测和应急救援等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4D产品、航空摄影测量知识点航摄准备：摄区基本情况分析、确定航摄设计用图、航摄空域申请、《航空摄影技术设计书》航摄设计：摄影比例尺的确定、航摄分区的划分（a)分区界线应与图廓线相一致；b)分区内的地形高差不得大于四分之一航高（以分区的平均高度平面为基准面的航高)。
c)在地形高差许可且能够确保航线的直线性的情况下，航摄分区的跨度应尽量划大，同时分区划分还应考虑用户提出的加密方法和布点方案的要求；e)当地面高差突变，地形特征差别显著或有特殊要求时，可以破图幅划分航摄分区。
）、基准面高度的确定、航线的敷设、航摄基本参数的计算、航摄季节和时间的选择、航摄仪的选择与检定、航摄胶片的选择与测定；空中摄影：设备的检测发、航摄试片、航空摄影、填写飞行日志；摄影处理：配置冲洗药液、胶片冲洗、像片印制；质量检查：像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、航线偏差、影像质量；成果提交：1）航摄分区略图2）航片索引图3）航摄底片、像片4）航摄仪检定表5）航摄底片压平质量检测数据表6）航摄底片密度抽样测定数据表7）航摄飞行报告8）附属仪器记录数据9）成果质量检查报告10）技术总结11）航摄资料移交书12）合同规定的其他资料摄影测量的主要任务之一：把地面按中心投影规律获取的摄影比例尺航摄像片转换成以测图比例尺表示的正射投影地形图解析空中三角测量案例空中三角测量的精度指标主要指定向误差和控制点残差：框标坐标残差绝对值一般不大于0.010mm，最大不超过0.015mm。
扫描数字化航摄影像连接点上下视差中误差为0.01mm（1/2像素），数码航摄仪获取的影像连接点上下视差中误差为1/3像素。
1、资料准备：像片索引图、数字/数字化航摄影像、航摄仪检定书、飞行记录资料、区内现有小比例尺地形图、区域网像控点刺点片、区域网像控点联测成果。
2、像控点的转刺：航摄像片上平面点和平高点的刺孔偏离误差，不得大于像片上的0.1毫米，高程点如选在明显目标点上，则要求相同，像控点的刺孔要小，刺孔直径最大不得超过0. 2毫米3、像控点的选点观测：像片控制点的一般应满足下列条件:a)像片控制点的目标影像应清晰，易于判读；目标条件与其他像片条件矛盾时应着重考虑目标条件；b)布设的控制点应能公用；c)控制点距像片边缘不应小于1cm (18cm X 18cm像幅)或1. 5cm (23cm X23cm)，综合法成图的控制点距航向边缘不应小于上述规定的1/2；d控制点距像片的各类标志应大于1mm；4、定向：定向点残余上下视差、同一航带模型连接差。
5、网平差计算：平差计算、精度检查6、分区接边：同比例尺、同地形类别、同比例尺、不同地形类别、不同比例尺7、检查：像控点成果使用正确性检查、航摄仪检定参数与航摄参数、各项平差计算的精度、提交成果的完整性8、整理与提交：起算数据文件、像点坐标原始观测值文件、平差结果文件、影像外方位元素文件、精度评定文件、测区加密分区图、区域网略图、成果检查与技术总结报告。
1、技术指标（格网尺寸(数字高程的格网尺寸依据比例尺选择，通常1:500至1:2000的格网尺寸不应大于)．001M图（M图为成图比例尺分母），1:5000至1:10万不应大于0.0005M 图。
）、数据取位、高程中误差：其高程中误差的2倍为采样点数据的最大误差）1.精度（高程中误差、格网点限差）2.航空摄影（航摄比例尺、高程测量精度）3.其他要求（分幅、数据裁切、文件命名、数据存储、元数据）1.资料准备：数字/数字化航摄影像、解析空中三角测量成果、其他外业控制成果、技术设计书2.定向建模：定向：≤0.01mm，相对定向：≤0.005m，绝对定向：平面坐标：≤0.0002M，高程定向：≤0.3m3.特征点、线采集：内特征点、特征线、各种水岸线、森林区域线、影响正常观测的影像范围线4.构建TIN 内插DEM：线性内插、双线性多项式内插、分块双三次多项式内插、移动拟合法内插等。
目前常用的算法是通过等高线和高程点建立(TIN)，然后在TIN基础上通过线性和双线性内插建DEM。
5.DEM 数据编辑：DEM数据编辑是指对内插形成的DEM格网点逐个进行编辑6.DEM 数据接边：当Dh≤2倍高程中误差时，取均值作为各自格网点的高程值、当Dh>2倍高程中误差时，视为粗差点，需重建立体模型并修测和重新接边7.DEM 数据镶嵌与裁切：将相邻的DEM数据进行镶嵌，按照相关规范或技术要求规定的起止格网点坐标进行裁切，根据具体要求可以外扩一排或多排DEM格网。
8.DEM质量检查：空间参考坐标系（大地基准、高程基准和地图投影）、高程精度（格网点高程精度、相邻DEM接边精度）、逻辑一致性（组织存储、数据格式、数据文件完整和数据文件命名）、附件质量（元数据、质量检查记录、验收报告及技术总结）9.成果整理与提交：DEM 数据文件、原始特征点线数据文件、元数据文件、DEM数据文件结合表、质量检查记录1. 资料准备：数字/数字化航摄影像： 解析空中三角测量成果、 DEM 成果、 技术设计书；2. 色彩调整：影像匀光（影像内光照均匀）、 影像匀色（色调一致，色彩均匀）；3. DEM 采集：4. 影像纠正：利用控制点进行影像纠正5.影像镶嵌：按图幅范围选取待镶嵌DOM 、相邻DOM 间选编镶嵌线、按镶嵌线裁切单幅DOM图幅裁切：按照技术设计要求对镶嵌好的正射影像数据进行裁切。
6. 质量检查：空间参考坐标系、 像点坐标精度、 相邻影像的镶嵌误差、 相邻影像的接边误差、 DOM 质量、 逻辑一致性、 附件质量7. 成果整理与提交：DOM 数据文件、 DOM 镶嵌线数据文件、 元数据文件、 DOM数据文件结合表、 质量检查记录、 质量检查报告、 技术总结报告H fL l m ==1 %100⨯=yy y L l q 相H h q q q y y y ∆⋅-+=)1(' △h=h 基-h数字线划图的精度指标包括位置精度和属性精度利用数字摄影测量系统，采用以人工作业为主的三维跟踪的立体测图方法作业方式 (1)先外后内的测图方式；(2)先内后外的测图方式；(3)内外业调绘、采编一体化的测图方式1.资料准备：数字/数字化航摄影像、解析空中三角测量成果、测区较小比例尺地形、外业调绘片、技术设计书、上工序检查验收报告2.像对定向：内定向：内定向框标点量测误差<0.01mm ，相对定向：相对定向点残余上下视差Dq<0.008m，绝对定向：绝对定向点坐标残差Ds<0.0002M，Dz<0.75倍加密点高程中误差3.外业调绘与补测：居民地（房檐改正、轮廓闭合、周围建筑关系）、点状地物（突出表示、可移位0.2mm表示）、交通设施（单双线表示、可移位0.2mm表示）、管线（过城区可断开但需示意连线方向）、水系（河流遇桥等应中断、陡坎边线可代替水涯线）、境界（境界线不得中断、离线状地物0.2mm表示）、等高线（遇建筑物等要中断、加绘示坡线）、植被（绘地类界、符号均匀配置）、注记（明确判读、字头朝北或向山顶、间隔0.2mm）、接边（线状要素合理、完整、无缝）4.立体测图：5.图形编辑与接边6.质量检查：空间参考坐标系（大地基准、高程、地图投影）、位置精度（平面、高程、几何位移、矢量接边）、属性精度（分类代码和属性的正确性）、完整性（地图基本要素完整性、地形地物的遗漏）、逻辑一致性（概念、拓扑、格式）、表征性（几何及地理表达、符号、注记、整饰）、附件质量（元数据、图历薄完整性、正确性）7.成果整理与提交：DLG 数据文件、回放DLG、元数据文件、DLG 数据结合表、质量检查报告、技术总结报告DRG 的制作图形扫描：扫描分辨率一般不低于400dpi图幅定向：将 DRG 扫描仪坐标变换为高斯投影平面坐标 几何校正：消除底图及扫描产生的几何畸变色彩纠正：对 DRG 进行编辑、设色及色彩校正)(21)(21111111+-=-+=-=-=∑∑i i ni i i i n i i X X Y S Y Y X S 或1、宗地代码宗地代码采用五层19位层次码结构：● 县级行政区划代码（6位） ● 地籍区代码（3位） ● 地籍子区代码（3位） ● 土地权属类型代码（2位） ● 宗地顺序号（5位）地籍调查工作1、准备工作：包括组织准备、资料准备、工具与表册准备以及划分地籍区和地籍子区等。
2、土地权属调查：包括工作底图选择与制作、预编宗地代码、土地权属状况调查、界址调查、宗地草图绘制、地籍调查表填写等。
地籍图测绘（包括地籍区界线、地籍子区界线、土地权属界址线、界址点、图斑界线、地籍区号、地籍子区号、宗地号（含土地权属类型代码和宗地顺序号）、地类代码、土地权利人名称、坐落地址等。
）地形要素：注记表示方法按照国家基本比例尺地图图式第1、2、3部分执行。
数学要素：包括内外图廓线、内图廓点坐标、坐标格网线、控制点、比例尺、坐标系统等。
图廓要素：图廓要素包括分幅索引、密级、图名、图号、制作单位、测图时间、测图方法、图式版本、测量员、制图员、检查员等。
对宗地图的内容进行了明确规定。
▪1) 宗地所在图幅号、宗地代码；▪2) 宗地权利人名称、面积及地类号；▪3) 本宗地界址点、界址点号、界址线、界址边长；▪4) 宗地内的图斑界线、建筑物、构筑物及宗地外紧靠界址点线的附着物；▪5) 邻宗地的宗地号及相邻宗地间的界址分隔线；▪6) 相邻宗地权利人、道路、街巷名称；▪7) 指北方向和比例尺；▪8) 宗地图的制图者、制图日期、审核者、审核日期等。
4、检查验收：“三检一验”制度“三检”工作由作业单位组织实施，接受县级国土资源主管部门的监督和指导。
检查、验收过程应有记录，专检和验收结束后应编写检查(验收)报告。
地籍总调查成果的验收由省级国土资源主管部门组织实施。
5、成果资料整理与归档：工程测量在工程建设的勘察设计、施工和运营管理各阶段所进行的各种测量工作。
在勘察设计阶段测绘大比例尺地形图，在施工阶段建立施工控制网和设计目标的位置放样，在运营管理阶段进行建筑物的变形观测工程控制网的特点：⒈控制点分布与工程相适应，施工控制网应满足施工放样需要。
⒉施工控制网、变形监测网要求控制点保证某一方向的精度及点之间的相对精度。
⒊施工控制网投影面一般在施工的平均高程面上。
⒋平面控制网常采用工程独立坐标系。
工程控制网的布设原则分级布设逐级控制，有时可布设全面网。
要有足够的精度和可靠性。
施工控制网和变形监测网的精度一般高于测图控制网。
要有足够的点位密度。
要有统一的规格，制定规范。
工程控制网规范有：《城市测量规范》、《工程测量规范》、《精密工程测量规范》以及一些专业地形图质量控制检测点平面坐标和高程按测站点精度施测，每幅图各选取20～50个点。
