03第三章人防地下室通风讲解
人防地下室战时通风设计及其注意事项
人防地下室战时通风设计及其注意事项摘要：人民防空工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。
防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针。
关键词：人防地下室;战时通风;进风系统;排风系统1、人防工程通风设计的基本思路1.1 战时通风系统战时通风系统包括清洁通风、滤毒通风、隔绝通风三种通风方式:①清洁通风②滤毒通风③隔绝通风。
在敌人实施核、生、化武器袭击时,清洁通风应立即转入滤毒通风,如果人防工事外空气污染浓度过高或过滤吸收器对毒剂失效时,应进行隔绝通风。
1.2 战时新风量防空地下室战时新风量的确定,应按清洁式通风和滤毒式通风分别计算新风量，风量符合《人民防空地下室设计规范》表5.2.2的规定。
1.3 防空地下室的进风系统根据不同的通风方式应由消波装置、密闭阀门、过滤吸收器、通风机等防护通风设备组成。
以清洁通风和滤毒通风合用进风机为例,设计时应注意:①清洁通风管路上,必须设置增压管,严防滤毒通风时出现透毒现象。
②所选用的进风机性能,必须同时满足清洁通风量和风压、滤毒通风量和风压的需要。
③战时三种防护通风方式应能通过阀门进行转换。
④经消波装置后的冲击波余压不大于0.03MPa。
⑥选用过滤吸收器时,必须使通过该器材的滤毒通风量不大于该器材的额定风量,以确保滤毒通风时不出现透毒现象。
1.4 防空地下室的排风系统根据不同的通风方式应由消波装置、密闭阀门、自动排气阀门或防爆超压自动排气活门等防护通风设备组成。
战时滤毒式通风超压排气系统设计应注意的几个问题：①自动排气活门选择应能满足最小防毒通道换气次数要求，《人防规》5.2.6条规定:“战时主要出入口最小防毒通道换气次数二级人员掩蔽部应保证每小时30～40次”。
自动排气阀超压排气量不宜过小,以防防空地下室超压超过限值，《人防规》规定:“滤毒通风时,防空地下室内应保持30～50Pa超压”。
人防地下室通风
3人防地下室通风设计概述人防地下室建筑是建筑的一种类型，是为战时居民防空需要而建造的有一定的防护能力的建筑物。
整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能满足并能提供必要的生活条件，确保生命安全。
人防地下室通风设计，必须严格按《人民防空地下室设计规范》进行。
应确保战时的防护要求，满足战时与平时使用功能所必须的空气环境与工作条件。
设计中可采取平战功能转换的措施。
密闭门91-元协调一致，以减少转换工作，保证战时使用。
通风方式：平时采用自然通风或机械通风。
采用机械通风时，应能满足清洁通风、过滤通风、隔绝通风。
三种通风方式，在使用中由一种通风方式转换到另一种通风方式，是靠关闭和开启系统中某些密闭阀来达到目的。
人员掩蔽所：按防护单元划分，掩蔽所面积不大于800m2，容纳的掩蔽人员，可按每人应占掩蔽面积计算。
掩蔽面积是指供人员掩蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含厕所盥洗、洗消间的面积与建筑墙体占用面积。
一等人员掩蔽室／人，二等人员1 m2／人，防空专业队员掩蔽室3m2／人。
一等人员掩蔽所系指地、局级以上机关人员掩蔽所，二等人员掩蔽所系指一般城市居民掩蔽所。
防护通风设计设计参数1 各类工程战时人员新风量按表采用。
32 战时清洁通风的室内空气温湿度宜按表选用。
3 平时人员通风新风量标准宜按表采用。
表平时人员通风新风量标准[m3注：过渡季节采用全新风时，人员新风量不宜小于30m3/（人·h）。
4 平时使用室内空气温度和相对湿度按表选用。
注：1.冬季温度适用于集中采暖地区； 2.车库冬季温度不应低于5℃。
5 人防地下室战时隔绝防护时间，以及隔绝防护时室内CO2的容许含量，应按表采用。
人防地下室隔绝防护时间应按下式进行计算：t=1000·V·(y-y0)/(N·y1) （3-1）式中t- 隔绝防护时间，h；V- 人防地下室密闭区容积，m3；y- 人防地下室室内CO2容许含量，%（应按表采用）；y0- 隔绝防护前人防地下室室内CO2初始含量%，其值：医院急救、救护站隔绝防护前的新风量3～5 m3/（人·h），取y0=～%，y≤%；专业队人员与二等人员掩蔽室隔绝防护前的新风3～5 m3/（人·h），取y0=～%，y≤%；y1-每人呼出CO2量，L/h。
人防地下室战时通风控制及设备综述
关键词 ： 人防地下室 ； 清洁式通风 ； 滤毒式通风 ； 隔绝式通风 ； 人防通风设备
中 图 分 类 号 ：Ｕ ２ Ｔ ９
文 献标 识 码 ： Ｂ
１０ ・ ｏ Ｃ—Ｃ ） ００ ｖ （ ｏ
— — 一
１ 概
述
常通风。此时要进 行防护单元内部空气循环。 ２ ２ 战时通风方式的转换 ． 清洁式通风转 换至 滤毒式 通 风 ： 敌方 使用 核武器 、 生化
表 ２ 战时隔绝防护时间及 Ｃ ： Ｏ 容许体积浓度、 ２ ０体积浓度表
防空地下室用途 隔绝 防护时间 ｃ ２ ０ 容许
／ ｈ 体积浓度／ ％
０ ０ ＭＰ ） 泡沫塑料过滤 器（ ．５ ａ ， 设备抗 空气 冲击波允许 压力 值 ０ ０ ＭＰ ） ．４ ａ 。除尘器两端官道上应 预留 Ｄ １ Ｎ ５测压管接 口。 ３ 过滤 吸收器 。用 以过滤吸收空气 中有毒 烟雾 、 ） 蒸气 及
区内的容 ｈ
积 ， Ｃ为防空地 下室 内 Ｃ ｍ； Ｏ 允许 体积 浓度 ， ， ％ 由表 ２确
定 ； 为隔绝防护前 防空地下室 内 Ｃ ： Ｃ。 Ｏ 初始浓度 ， ， ％ 宜按图 ２确定 ； Ｃ 为清洁区内每人每小时呼出的 ｃ ２ ，／ Ｐ・ ） ０量 Ｌ（ ｈ ，
掩蔽人员宜取 ２ ， Ｏ 工作 人员宜取 ２ ０—２ ； ５ ｎ为室 内的掩 蔽人
数 ，。 Ｐ
漓活区
７
２ 战时通 风
战时防护通风系统是机械通 风系统 ， 旨在保 证人 民防空 工程 内通风换气 、 保证人 防工程 内人员 防护要求 对进 风进行 除尘滤毒处理 、 持人 防工 程 内部超 压 、 保 保证人 员 出入 时 内
人民防空地下室防护通风设计

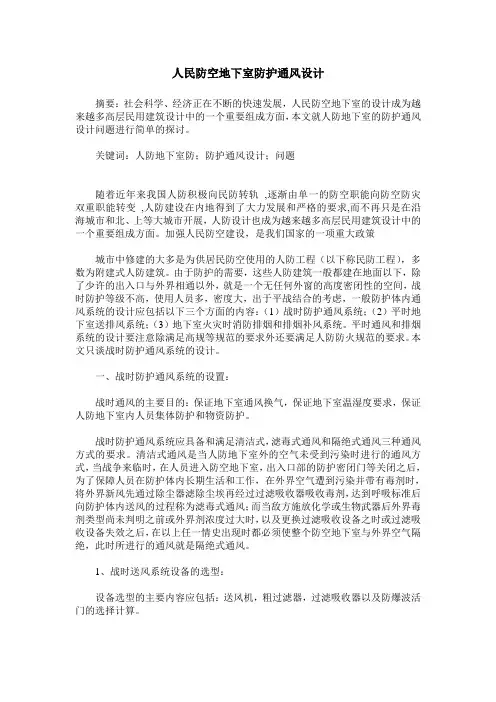

人民防空地下室防护通风设计摘要：社会科学、经济正在不断的快速发展，人民防空地下室的设计成为越来越多高层民用建筑设计中的一个重要组成方面，本文就人防地下室的防护通风设计问题进行简单的探讨。
关键词：人防地下室防；防护通风设计；问题随着近年来我国人防积极向民防转轨,逐渐由单一的防空职能向防空防灾双重职能转变,人防建设在内地得到了大力发展和严格的要求,而不再只是在沿海城市和北、上等大城市开展，人防设计也成为越来越多高层民用建筑设计中的一个重要组成方面。
加强人民防空建设，是我们国家的一项重大政策城市中修建的大多是为供居民防空使用的人防工程（以下称民防工程），多数为附建式人防建筑。
由于防护的需要，这些人防建筑一般都建在地面以下，除了少许的出入口与外界相通以外，就是一个无任何外窗的高度密闭性的空间，战时防护等级不高，使用人员多，密度大，出于平战结合的考虑，一般防护体内通风系统的设计应包括以下三个方面的内容：（1）战时防护通风系统；（2）平时地下室送排风系统；（3）地下室火灾时消防排烟和排烟补风系统。
平时通风和排烟系统的设计要注意除满足高规等规范的要求外还要满足人防防火规范的要求。
本文只谈战时防护通风系统的设计。
一、战时防护通风系统的设置：战时通风的主要目的：保证地下室通风换气，保证地下室温湿度要求，保证人防地下室内人员集体防护和物资防护。
战时防护通风系统应具备和满足清洁式，滤毒式通风和隔绝式通风三种通风方式的要求。
清洁式通风是当人防地下室外的空气未受到污染时进行的通风方式，当战争来临时，在人员进入防空地下室，出入口部的防护密闭门等关闭之后，为了保障人员在防护体内长期生活和工作，在外界空气遭到污染并带有毒剂时，将外界新风先通过除尘器滤除尘埃再经过过滤吸收器吸收毒剂，达到呼吸标准后向防护体内送风的过程称为滤毒式通风；而当敌方施放化学或生物武器后外界毒剂类型尚未判明之前或外界剂浓度过大时，以及更换过滤吸收设备之时或过滤吸收设备失效之后，在以上任一情史出现时都必须使整个防空地下室与外界空气隔绝，此时所进行的通风就是隔绝式通风。
人防地下室通风设计57页
通风设计实例
清洁通风时，关闭阀301、302，开启阀 303、304；
滤毒式通风时，开启阀301、302，关闭 阀303、304；
隔绝式通风时，关闭所有阀门，开启堵 头7。换气堵头6在更换过滤吸收器后打 开，将可能残存于滤毒室的毒气吸入系 统。
20
通风设计实例
人防地下室战时新鲜空气量标准
26
3、滤毒式通风
当敌人进行原子、化学或细菌武器袭击时，工程外空气被 沾染，进入工程内部的空气需要经过除尘滤毒处理，用过 的废气靠超压排风系统排出工程，这种通风方式称为“滤 毒式通风”。
转换时机
（1）有人员急需进出工程，需要造成工程内一定的超压值， 为防毒通道通风换气，排除因人员进出带进防毒通道的染 毒空气
34
清洁通风与滤毒通风分设进风机（清洁式）
1 2 6
3 7
5 4
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
35
清洁通风与滤毒通风分设进风机（滤毒式）
1 2 6
3 7
5 4
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
32
二、进风系统的组成
清洁通风和滤毒通风合用进风机（滤毒式）
1 2
3 7
8 5
4
6
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
33
二、进风系统的组成
清洁通风与滤毒通风分设进风机
1 2 6
3 7
5 4
03第三章人防地下室通风讲解
03 第三章人防地下室通风讲解1. 引言人防地下室是城市建设中的一项重要工程，其主要作用是提供安全、舒适的居住及工作环境。
在人防地下室的建设过程中，通风系统的设施是非常关键的因素。
本文旨在讲解人防地下室通风的相关内容。
2. 通风系统的分类通风系统一般分为自然通风和机械通风两种类型。
自然通风主要通过开窗和风道实现，而机械通风则通过设备来进行气体的传递和循环。
在人防地下室的设计中，通风系统一般采用机械通风为主。
因为人防地下室相对封闭，自然通风无法满足空气的循环和新鲜空气的供应。
而机械通风可以有效地解决这些问题。
3. 通风系统的组成通风系统主要由送风系统、排风系统和净化系统三部分组成。
3.1 送风系统送风系统主要负责将新鲜空气送到地下室内。
送风系统主要由风机、送风管道和气门组成。
送风管道一般布置在地下室的顶棚区域，但也可以通过其他方式进行布置。
3.2 排风系统排风系统主要负责将地下室内的污浊空气排出去。
排风系统一般由风机、排风管道和气门组成。
排风管道的布置要注意排气口的位置，不能影响地面的环境和交通。
3.3 净化系统净化系统主要负责净化地下室内的空气，使其达到卫生标准。
净化系统一般由过滤设备、吸附设备、杀菌设备和除湿设备等组成。
净化系统的效果对于地下室内的空气质量非常重要。
4. 通风系统的运行通风系统的运行一般分为全自动和半自动两种方式。
全自动通风系统的控制系统主要由温度传感器、湿度传感器和二氧化碳传感器等组成，可以自动控制送风和排风系统的运行。
而半自动通风系统则需要人工干预。
在通风系统的运行中，还需要注意以下几点：•发现系统故障时，应及时通知专业人员进行修理，不能盲目操作。
•发现室内空气质量有问题时，应及时采取相应的控制措施，保证室内环境的健康和舒适。
5. 通风系统的维护和保养通风系统的维护和保养是保证其正常运行、延长使用寿命的非常重要的措施。
通风系统的维护和保养主要包括以下几个方面：•定期清理风机、风道和气门等设备，排除灰尘和异物。
人防地下室通风
3人防地下室通风设计概括人防地下室建筑是建筑的一种种类，是为战时居民防空需要而建筑的有必定的防备能力的建筑物。
整个建筑是密闭的，其口部设计与通风设计，在战争空袭的条件下，能知足并能供应必需的生活条件，保证生命安全。
人防地下室通风设计，一定严格按《人民防空地下室设计规范》进行。
应保证战时的防备要求，知足战时与平常使用功能所一定的空气环境与工作条件。
设计中可采纳平战功能变换的举措。
口部平面部署：进风消波装置、扩散室、滤毒室、风机房等，一般部署在凑近人员进出的口部，并且要在同样的一侧。
风机房与滤毒室用墙切割开，滤毒室的门开在防备密闭门 8 与密闭门 9 之间，风机房的门开向洁净区，如图。
图口部平面部署1-风机房； 2-滤毒室； 3-防毒通道； 4-洁净区； 5-染毒区； 6-扩散室； 7-遮蔽室； 8- 防备门； 9-密闭门； 10-防爆活门通风系统设计：平常宜联合防火分区设置，战时按防备单元分别设置。
防火分区与防备单元协调一致，以减少变换工作，保证战时使用。
通风方式：平常采纳自然通风或机械通风。
采纳机械通风时，应能知足洁净通风、过滤通风、隔断通风。
三种通风方式，在使用中由一种通风方式变换到另一种通风方式，是靠封闭和开启系统中某些密闭阀来达到目的。
人员遮蔽所：按防备单元区分，遮蔽所面积不大于 800m2，容纳的遮蔽人员，可按每人应占遮蔽面积计算。
遮蔽面积是指供人员遮蔽使用的有效面积，不含口部房间、通道面积；不合通风给排水、供电等设备房间面积；不含卫生间盥洗、洗消间的面积与建筑墙体占用面积。
一等人员遮蔽室／人，二等人员 1 m2／人，防空专业队员遮蔽室3m 2／人。
一等人员遮蔽所系指地、局级以上机关人员遮蔽所，二等人员遮蔽所系指一般城市居民遮蔽所。
防备通风设计设计参数1 各种工程战时人员新风量按表采纳。
表战时人员新风量标准 [m 3/ （人· h ） ]工程类型 洁净通风 滤毒通风 医疗救护工程15～20 3～ 5 专业队队员遮蔽部、一等人员遮蔽所10～15 3～ 4 二等人员遮蔽所5～72～ 32 战时洁净通风的室内空气温湿度宜按表采纳。
人防地下室(二等人员掩蔽部)战时通风设计
人防地下室(二等人员掩蔽部)战时通风设计摘要：结合实际工程主要论述了战时掩蔽人数较多的人防地下室战时通风设计。
关键词：人防，掩蔽人员较多，战时通风Abstract: combining the actual project mainly discusses the number of wartime masking more civil air defence basement wartime ventilation design.Keywords: civil air defence, masking personnel is more, wartime ventilation中图分类号：S611文献标识码：A 文章编号：防空地下室的通风系统战时应按防护单元设置独立的系统，平时宜结合防火分区设置平时通风系统。
1.1 建筑概况本工程为某市万达广场大商业人防地下室建筑，建筑面积61488m2，人防面积54608m2，地下一层战时为物资库，分为4个防护单元，抗力等级为6级，防化等级为丁级；地下2层战时为二等人员掩蔽部，1个防护单元，掩蔽人数10000人，抗力等级为6级，防化等级为丙级，本层设有柴油发电机房，供战时设备供电使用。
平时均为汽车库，本文仅讨论地下二层战时二等人员掩蔽部的战时通风设计。
1.2防护区战时设计参数如下：上表为整个防护单元内总设计参数，本工程主要难点在于总掩蔽人数较多，各种通风方式风量较大，机房内设置较多布置复杂，在人防区内结合平时防火分区设置七个战时送风机房，各机房总送风量满足战时通风量。
1.3战时送风系统设计战时设置3种通风方式（人掩）：清洁式、滤毒式、隔绝式通风，清洁进风，滤毒进风合用一台双速风机，本工程地下二层设有战时供电的柴油发电机，故不设置手摇送风机。
以一个送风机房为例（掩蔽人数1500人，清洁通风量7500m3/h, 滤毒通风量3000m3/h）说明战时送风系统。
根据清洁通风量选择LWP-D型油网滤尘器，由于滤尘器需要6片，且工程抗力为6级，所以设置了安装滤尘器的专用滤尘室，滤尘器采用立式图一（1-战时送风机2-测压管3－滤尘器4-过滤吸收器5-增压管6-密闭阀10-防火调节阀）加固安装。
人防通风设计选型要点全套
人防通风设计选型要点全套一、通风方式规范标准规定战时通风系统包括清洁通风、滤毒通风、隔绝通风三种通风方式。
1、清洁通风清洁通风是在未遭受敌人原子、化学和细菌等武器袭击时，人防外空气经消波设施、除尘系统后送人人防内部的通风方式。
《人民防空地下室设计规范》第5.2.2条规定了各类人防地下室战时新风量标准，如二等人员掩避所战时清洁通风量为25m3/(p.h)滤毒通风时为≥2m3/(p∙h)<,每个防护单元内清洁通风量按式(1)计算：1.Q=Llxn(I)式中：LQ-清洁通风时新风量，m3/h1.l-清洁通风时掩蔽人员新风量设计计算值，m3/(p.h)n-战时防空地下室掩蔽人员数量，P。
2、滤毒通风滤毒通风是指在遭受敌人三项武器袭击，人防外的染毒空气经消波、除尘和过滤吸收后变为清洁空气后送人人防内部的通风方式。
滤毒通风时新风量按下列两式分别计算，并取两项计算值(LR和LH)中的大值作为滤毒通风时的新风量LD o1.R=L2×n(2)1.H=VF×KH+Lf(3)式中：LR-滤毒通风时按掩蔽人数计算所得新风量，m3/h1.2-滤毒通风时掩蔽人员新风量设计计算值，m3∕(p.h)n-战时防空地下室掩蔽人员数量，P1.H-室内保持超压值所需得的新风量VF-滤毒通风时防空地下室主要出入口处的最小防毒通道的有效容积，m3KH-滤毒通风时防空地下室主要出入口处的最小防毒通道的换气次数，次th1.f-滤毒通风时防空地下室室内保持超压时的漏风量，m3∕h o可按室内清洁区有效容积的4%计算。
3、隔绝通风隔绝通风是在遭受敌人三项武器袭击且不能使用除尘过滤器时，人防密闭且不能停止进风与排风，但应利用送风机将人防内部空气循环使用的通风方式。
二、送风设备选择1.送风机送风机是整个防护系统的动力部件。
《人民防空地下室设计规范》规定战时电源无保证的人防地下室，为了确保通风的可靠性，通风机应选用电力与人力两用通风机。
人防地下室通风设计
人防地下室通风设计人防地下室通风设计摘要:本文介绍了人防地下室的相关概念及通风设计的计算要点,同时也对人防通风设计中极易出现的问题进行了总结。
关键字：清洁通风滤毒通风隔绝通风平战转换中图分类号： TU834。
3 文献标识码： A 文章编号:相关重要概念防空地下室:防空地下室是结合地面建筑修建的防护建筑物，是为保障人民防空指挥\通信\掩蔽等需要，具有预定防护功能的地下室，同时还具有在紧急时刻储存粮食淡水的作用，是人防工程的重要组成部分。
2、人防工程分类:人防工程按构筑形式可分为地道工程、坑道工程、堆积式工程和掘开式工程；按战时功能分为指挥通信工程、医疗救护工程、防空专业队工程、人员掩蔽工程和其他配套工程五大类.3、通风方式:按防护通风标准，通风系统要满足清洁通风、滤毒通风和隔绝通风的要求。
工程概况某工程为核6级常6级二等人员掩蔽部,共设有五个防护单元，其中防护单元五为人防移动电站。
建筑概况:防护单元一,建筑面积1328平米，防护面积863平米；防护单元二，建筑面积1490平米，防护面积985平米；防护单元三，建筑面积1770平米，防护面积1100平米；防护单元四,建筑面积1600平米，防护面积990平米；人防移动电站96平米。
我院承担战时人防地下室通风设计，所以平时通风、排烟不做考虑。
三种通风的卫生要求根据规范对新风量及对CO2容许浓度的对应要求选取；滤毒通风时，室内要求保持30—50Pa的超压。
通风计算清洁通风：根据GB50038—2005规定，二等人员掩蔽≥5m3/(p。
h），即为863x5=4315m3/h.同时根据5.1.3条“除满足防护和使用功能要求外，还应满足防潮、卫生及平时使用时的防火要求"的规定，考虑适量增大通风量。
根据防护通风设备样本，选清洁通风为5500 m3/h系列。
滤毒通风：根据GB50038-2005规定,二等人员掩蔽滤毒通风≥2m3/（p.h），即为863x2=1726m3/h.防毒通道的换气次数为40次/h，体积为4。
