放线、测量、定位的技术措施

放线、测量、定位的技术措施一、测量控制方式根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。

使用精密水准仪进行高程控制，辅以全站仪进行校核。

现场测量工作包括：建筑物平面控制；高程控制；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等。

对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。

对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。

二、钢结构施工测量构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。

测量人员随时检查构件的几何尺寸与设计值是否相符。

1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。

以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。

预埋钢板位置允许偏差预埋钢板位置允许偏差钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。

监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。

具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤。

第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。

2、柱平面控制线测放首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。

其次，在柱的下端与基础控制线相对应位置画出明显标记。

柱安装允许偏差标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。

在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。

工程测量定位放线方案

工程测量定位放线方案一、前言随着工程测量技术的不断发展，测量定位放线的精度和效率要求也越来越高。

工程测量定位放线是工程建设中非常重要的一环，主要用于确定地理位置和坐标，为工程施工提供精准的定位和放线基准。

本文将讨论工程测量定位放线的方案和方法，以期为工程建设提供准确的测量定位方案。

二、测量定位放线的目的和意义在工程建设中，测量定位放线是非常重要的一项工作。

其主要目的和意义包括：1. 为工程施工提供精准的定位和放线基准，保证工程施工的精度和效率。

2. 确定地理位置和坐标，为工程建设提供准确的定位信息。

3. 保证工程建设的质量和安全，避免因测量定位错误而导致的施工事故。

4. 提供可靠的基础数据，为工程的后续设计和施工提供依据。

综上所述，测量定位放线是工程建设过程中非常重要的一项工作，其准确性和精度直接影响到工程建设的质量和安全，因此需要采取科学的方法和方案进行测量定位放线工作。

三、测量定位放线的基本原理和方法测量定位放线是通过地面控制点进行测量和定位，主要包括地形测量、角度测量、距离测量以及数据处理等步骤。

其基本原理和方法包括：1. 地形测量：通过实地测量和遥感影像获取地形高程和坡度等信息，为工程的精确定位提供基础数据。

2. 角度测量：通过全站仪或经纬仪等设备对地理坐标系进行测量，确定地理位置和方向。

3. 距离测量：通过测距仪、激光测距仪等设备对地面距离进行测量，确定测量点之间的距离。

4. 数据处理：通过地理信息系统（GIS）、全球定位系统（GPS）等技术对测量数据进行处理和分析，得出精确的测量定位结果。

综上所述，测量定位放线是通过地面控制点进行测量和定位，其基本原理和方法主要包括地形测量、角度测量、距离测量以及数据处理等步骤，通过科学的方法和技术手段可以得出精确的测量定位结果。

四、测量定位放线的实施步骤和流程测量定位放线的实施步骤和流程主要包括控制点设置、测量定位、放线标志、数据处理等环节，其具体步骤和流程如下：1. 控制点设置：确定测量定位的范围和需要设置的控制点，根据地理位置和地形条件合理设置控制点。

测量放线及工程定位专项施工方案要点

1.编制依据1.1工程测量规范（GB50026－93）1.2泗阳天骄·名人家园二期工程住宅小区施工图纸1.3泗阳天骄·名人家园二期工程住宅小区施工组织总设计2.工程概况泗阳天骄·名人家园二期工程位于江苏省宿迁市泗阳县繁荣路与银河路交界处，总建筑面积55987m2，结构形式为全现浇框架、抗震剪力墙结构，地基为预应力离心混凝土空心方桩，基础为筏板基础，埋深－4.3m。

地上结构：4＃~6#楼地上17层，建筑檐高为49.3m，总建设面积为6527.58 m2，1~2层为小型商业服务网点，1~17层为住宅；9＃楼地上10层及17层，总建筑面积为11741.76 m2，住宅面积为10456.0 m2；10＃楼建筑层数为地上26层，其中1~2层为小型商业服务网点2206.94 m2、3层为配套用房483.71 m2、4~26层为住宅10070.46 m2；办公楼建筑层数为12层，总建筑面积10557 m2，其中地下室为955.9 m2。

标准层高均为2.900m。

±0.000相当于绝对标高+1.05m，室内外高差0.45m。

3.施工准备3.1场地准备本工程施工时现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。

3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。

使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管及维护，并设立测量设备台帐。

测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1 光学经纬仪J台 222 自动安平水准仪DZS3－1 台 250m 把 2 3钢卷尺4 5mm 把 55 塔尺5m 把 23.3 技术准备3.3.1施测组织1)本项目部特派专业测量人员成立测量小组，根据建筑施工图建施-01提供的坐标点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。

定位和测量放线方案

定位和测量放线方案第一节、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，本工程建立统一的平面控制网和高程控制网。

控制网分为两级。

第一级为长期保存高精度整体控制网，第二级为配合各项工程施工的半永久性施工控制网。

一、高精度整体控制网的布设根据场区平面规划和招标人提供的测量基准点（红线桩或城市导线）为依据。

建立十字型场地平面控制网。

首级高程控制借用平面控制网的桩点，进行布设。

这两个控制网是工程整体控制和变型监测的依据和基准，用以保证各单项工程之间的连贯性和统一性。

二、施工控制网的布设施工控制网是根据施工进度分不同阶段进行测设。

它的布设原则是要满足相关施工细部测量或施工控制的要求，全面覆盖。

其网形依具体使用对象而定。

建筑施工平面控制网为矩形网，采用场地坐标系，市政管线施工控制网为导线网，采用城市坐标系。

三、控制网的精度设计等级边长(m) 测角中误差边长相对中误差相邻两点距离误差第一级 200～300 ±5 1/40000 ±3mm第二级 <10 ±10 1/20000 ±3mm 一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于± 0.1mm。

二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测，相邻两点高程误差要求小于±1.0mm。

引测方法采用附和或结点水准测量。

对于钢结构，比赛设施及辅助系统等高精度安装工程，建立局部高精度控制网，以保证施工测控的精度。

四、首级控制网测设平面控制网测设在满足规划主要条件的前提下，根据红线桩用坐标测量的方法首先测设出中心点KO；用全圆归零测法依次定出KN、KW、KS、KE的方向点位；依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。

首级高程控制采用精密数字水准仪附合水准测量进行引测；引测校核精度合格后，根据观测数据对高程控制网进行严密平差；根据平差结果对桩点高程进行修正。

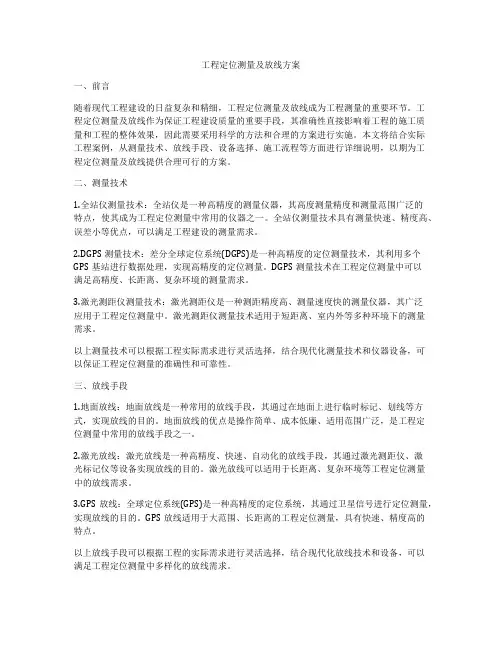

工程定位测量及放线方案

工程定位测量及放线方案一、前言随着现代工程建设的日益复杂和精细，工程定位测量及放线成为工程测量的重要环节。

工程定位测量及放线作为保证工程建设质量的重要手段，其准确性直接影响着工程的施工质量和工程的整体效果，因此需要采用科学的方法和合理的方案进行实施。

本文将结合实际工程案例，从测量技术、放线手段、设备选择、施工流程等方面进行详细说明，以期为工程定位测量及放线提供合理可行的方案。

二、测量技术1.全站仪测量技术：全站仪是一种高精度的测量仪器，其高度测量精度和测量范围广泛的特点，使其成为工程定位测量中常用的仪器之一。

全站仪测量技术具有测量快速、精度高、误差小等优点，可以满足工程建设的测量需求。

2.DGPS测量技术：差分全球定位系统(DGPS)是一种高精度的定位测量技术，其利用多个GPS基站进行数据处理，实现高精度的定位测量。

DGPS测量技术在工程定位测量中可以满足高精度、长距离、复杂环境的测量需求。

3.激光测距仪测量技术：激光测距仪是一种测距精度高、测量速度快的测量仪器，其广泛应用于工程定位测量中。

激光测距仪测量技术适用于短距离、室内外等多种环境下的测量需求。

以上测量技术可以根据工程实际需求进行灵活选择，结合现代化测量技术和仪器设备，可以保证工程定位测量的准确性和可靠性。

三、放线手段1.地面放线：地面放线是一种常用的放线手段，其通过在地面上进行临时标记、划线等方式，实现放线的目的。

地面放线的优点是操作简单、成本低廉、适用范围广泛，是工程定位测量中常用的放线手段之一。

2.激光放线：激光放线是一种高精度、快速、自动化的放线手段，其通过激光测距仪、激光标记仪等设备实现放线的目的。

激光放线可以适用于长距离、复杂环境等工程定位测量中的放线需求。

3.GPS放线：全球定位系统(GPS)是一种高精度的定位系统，其通过卫星信号进行定位测量，实现放线的目的。

GPS放线适用于大范围、长距离的工程定位测量，具有快速、精度高的特点。

施工测量与放线技术要点

施工测量与放线技术要点一、施工前的准备工作施工测量和放线是施工过程中的关键步骤，它直接影响到施工的质量和效率。

在进行测量和放线之前，需要进行必要的准备工作。

首先，需要对工程图纸进行仔细研究，了解工程的整体布局和设计要求。

其次，要检查测量和放线所需的仪器设备，保证其正常运转和准确性。

同时还需要对施工现场进行传统测量，了解地形地貌、地质条件等信息，以便在进行测量和放线时能够提前预判可能存在的问题。

二、施工测量的基本原理施工测量主要是利用测量仪器对工程实际情况进行测量，并将其与设计图纸进行对比，以验证工程的准确性。

测量时应注意使用合适的测量仪器，如全站仪、水准仪等，并严格按照测量方法进行操作。

此外，还要注意测量中的误差控制，尽量减小测量误差，提高测量的精度。

三、放线技术的应用放线是根据设计图纸上的控制点，利用测量仪器在实际施工现场进行定位的过程。

放线技术主要应用于地基、基础等施工中。

在进行放线时，需要对控制点进行标记，然后按照设计要求进行放线。

放线时要注意仪器的稳定性和准确性，确保放线的精度和可靠性。

四、施工测量的问题及解决方法在进行施工测量过程中，可能会遇到各种问题，如地形地貌复杂、天候恶劣等。

面对这些问题，测量人员需要具备较高的技术水平和解决问题的能力。

可以通过选择合适的测量仪器、采用合适的测量方法以及加强团队协作等途径来解决问题，保证测量的顺利进行。

五、放线技术的注意事项在进行放线时，需要注意以下几点。

首先，要准确测量控制点的位置，确保放线的准确性。

其次，要选择合适的标志物，以便施工人员能够清晰地辨认和理解放线结果。

此外，还要根据需要进行必要的标高测量，以确保放线的垂直度和高度合理。

六、施工测量与放线的质量控制施工测量和放线的质量控制是施工过程中重要的环节。

在测量和放线过程中，需要进行实时的数据检查和分析，及时发现并纠正错误。

同时，还要对测量和放线结果进行比对和核对，确保其与设计图纸的一致性。

此外，还要加强对施工测量和放线人员的培训，提高其技术水平和质量意识。

2024年市政道路工程测量放线要点总结

2024年市政道路工程测量放线要点总结
1. 放线前的准备工作：了解工程设计图纸和规划要求，计划放线的时间和地点，确定测量工具和设备的准备情况。

2. 放线的位置确定：根据设计图纸和规划要求，在现场进行地形勘测和测量，确定道路中心线、边线以及各个交叉口的位置。

3. 放线精度控制：根据工程要求和设计标准，确定放线的精度要求，并使用合适的测量仪器和工具进行放线，保证放线的准确性和精度。

4. 放线的标记方式：使用合适的标记材料，如丝线或涂料，在地面上标记出放线的位置，包括道路中心线、边线和交叉口位置等。

5. 放线的记录与管理：在放线过程中，要及时记录放线的位置、角度及其他相关信息，形成放线记录，并进行合理的管理和备份，方便后续工程施工使用。

6. 放线的安全措施：在放线过程中，要注意安全问题，遵守相关规定，使用防护设施，确保工作人员和现场周围的安全。

7. 放线后的检查与验收：放线完成后，要进行检查和验收，确保放线的准确性和质量，及时发现和纠正问题，确保后续工程施工的顺利进行。

8. 放线信息的传递：及时将放线信息传达给相关的施工单位和工程管理人员，保证工程进度的顺利推进。

以上是2024年市政道路工程测量放线的要点总结，希望对您有帮助。

监理工作中的工程放线与测量要点梳理

监理工作中的工程放线与测量要点梳理在工程建设中，工程放线与测量是非常重要的环节，对于保证工程质量和施工进展起着至关重要的作用。

作为监理人员，理解和掌握工程放线与测量的要点是必不可少的。

本文将梳理监理工作中工程放线与测量的要点，以便监理人员能够更好地指导和监督工程建设。

1. 工程放线的要点工程放线是指根据设计图纸上的尺寸和位置要求，将设计图纸上的线型放大到实际工程现场上的过程。

在进行工程放线时，监理人员需要注意以下几个要点。

首先，需要仔细研读设计图纸，了解设计要求。

设计图纸中通常会标明建筑物的尺寸、位置、标高等信息，监理人员需要准确理解这些要求。

其次，要选择合适的放线工具和方法。

根据不同的工程类型和具体情况，选择合适的放线工具和方法。

一般来说，常用的放线工具有量具、放线人员等，放线方法有水平放线、垂直放线等。

监理人员应该根据实际情况进行选择，并确保放线的准确性。

最后，监理人员需要随时对工程放线进行检查和验收。

在放线过程中，监理人员应该进行实地检查，确保放线的准确性和符合设计要求。

如果发现问题，应及时予以纠正并与施工方进行沟通，确保问题得到解决。

2. 工程测量的要点工程测量是指通过测量仪器和设备，对工程施工过程中的各项数据进行测量和记录的过程。

在进行工程测量时，监理人员需要注意以下几个要点。

首先，要准确选择测量仪器和设备。

根据不同的测量任务和要求，选择合适的测量仪器和设备是非常重要的。

监理人员应该了解各种测量仪器和设备的特点和使用方法，并根据实际情况进行选择。

其次，要掌握正确的测量方法和技巧。

不同的测量任务和要求需要采用不同的测量方法和技巧。

监理人员应该熟悉各种测量方法和技巧，并在实际操作中灵活应用。

最后，要进行数据的实时记录和分析。

在进行测量时，监理人员应该及时记录所测量的数据，并进行分析和比对，确保数据的准确性和可靠性。

同时，监理人员还应该对测量数据进行整理和归档，以备后续的参考和使用。

3. 工程放线与测量的质量控制在工程放线与测量过程中，质量控制是非常重要的。

定位和测量放线施工方案

定位和测量放线施工方案测量先行是施工管理中的要求，测量工程的质量直接影响到工程的质量，我公司在工程施工管理时，除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。

1.测量准备（1）校对测量仪器：本工程所使用的经纬仪、水准仪、塔尺、钢卷尺等所有测量仪器在使用前必须经检测鉴定合格，保证测量结果的准确性。

（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。

（3）开工前由规划部门和建设单位对工程进行规划定点，项目部进场后，建设单位将规划定点的定点情况对项目部进行现场交验，对坐标原点和水准原点进行交底，并与项目部办理交验签字手续。

（4）项目部对施工图上各控制坐标复核无误后，进行定位放线，将建筑物轮廓定位线测放完毕后，及时组织规划和建设单位、监理单位对建筑物基线进行复核验收，验收无误后，办理有关手续。

（5）熟悉图纸、参与图纸会审，切实了解结构、建筑等细部的尺寸与相对位置关系。

（6）了解各区分部分项工程之间的关系,根据总体施工进度计划和施工工艺流程，确定各细部工程的轴线、标高放样时间、方法。

2.测量人员（1）测量人员：专职测量员2名。

（2）测量工具：经纬仪1台，水准仪1台，3m、5m塔尺各两把，30m、50m钢尺各两把，其他测量工具若干。

3.基础放线根据场地主轴线控制点，首先将轴线的交点用木桩测定于地上，并在桩顶钉上小钉作为标志。

外轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出；然后检查轴线的距离，其误差不得超过轴线长度的1/2O00；最后根据中心轴线，用石灰在地面上撒出基槽开挖边线，以便开挖。

4.轴线控制桩的测设采用在基槽外各轴线投到延长线上的测设引桩的方法，作为基础、主体工程各阶段施工确定轴线位置的依据。

5.轴线测设（1）土方开挖完毕后，将轴线引测到基坑、槽内，测出基坑、槽边框线及主轴线，并做好记录，以便随时引测。

定位和测量放线施工方法和技术措施

一、定位和丈量放线施工方法和技术举措1、丈量放线施工方案基本要求：(1)依照设计和施工技术要求，做好各项丈量放线工作。

(2)依照丈量、核实、确立画线三个步骤进行。

保证全部项目都横平竖直，切合规范。

(3)重视丈量工作。

选派技术水平高、操作娴熟的专业人员作业，确立后使用专用笔及墨斗放线。

2、进场后第一对建设单位供给施工图进行图上复核，以保证设计图纸的正确。

其次，与建丈量放线表示图设单位一道对现场的坐标点和水平点进行交接验收，发现偏差过大时应与建设单位或设计单位共同商讨办理方法，经确认后方可正式定位。

3、丈量放线方法(1)依照建筑图样和装饰图样会审后的纪要，先丈量标高、轴线地点、门洞尺寸、地面、墙面的平坦度，作基层丈量记录，如发现问题实时与建设单位联系。

(2)现场放线，要点是给出各作业面的基准线，并同时检查与各专业安装置套的节点控制。

(3)图样放大样与现场放大样相联合，重要部分，比如地面、及天花，应采纳电脑图样放样与现场实测。

4、工程定位后要经建设单位查收合格后方可开始施工。

5、丈量人员于施工前，由施工技术人员现场进行技术交底，依照设计图纸用墨线划出装饰物的地点，经技术人员勘查无误后，方可进行施工，全部尺寸正确性以图纸设计为准。

6、放样项目包含：(1)查对 50线；(2)墙面资料切割线；(3)龙骨定位线；(4)门地点线；(5)地面资料切割线；在地坪放样确立后，应于施工范围内设置标准水平线，同时达成地坪高程差校正、墙面龙骨定位线及天花板高程弹线作业，以供给施工人员做为地坪及立面施工的微调依照。

7、丈量精度的保证(1)天花工程施工丈量精度控制进行天花丈量放线必定要注意天花内的管道与设施的测定；确立吊顶造型地点线。

关于规则的室内空间，可先在一个墙面测出吊顶造型的高低参差地点距离，以此距离尺寸划出平行于墙面的直线；再从此外三个墙面用同样的方法划出直线，即可获得吊顶造型变化的外框线；依据别的框线，再进一步划出主要局部变化的地点线。

定位和测量放线施工方案

定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节，尤其是在放线施工过程中更是必不可少的步骤。

准确的放线施工方案能够确保施工的精度和质量，减少误差和疏忽带来的风险。

本文将介绍定位和测量放线施工方案的根本原那么和步骤，以及需要注意的问题。

2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前，需要先确定一个坐标系。

常用的坐标系包括全站仪坐标系、工程坐标系等。

根据实际情况选择适合的坐标系，确保施工过程的一致性和准确性。

2.2 确定基准点基准点是定位和测量放线的起点，一般选择在工地的固定地点，如角点、墙边等。

选择基准点时需要考虑到其稳定性和易辨识性，以便后续的放线工作可以基于该点进行计算和测量。

2.3 线路布置线路布置是定位和测量的重要步骤，其目的是确定放线的路径和方向。

根据施工图纸和设计要求，确定需要放线的点位和线路，并使用测量工具〔如全站仪、测量尺等〕进行测量和标记。

3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器，可以同时进行距离、角度和高差的测量。

使用全站仪进行测量时，需要设置好测量参数和目标点，在测量过程中保持稳定和准确。

3.2 使用测量尺测量尺是一种常见且简便的测量工具，适用于一些简单的测量任务。

在使用测量尺进行测量时，要保持尺子的水平和直立，减小误差的发生。

3.3 使用放线仪放线仪是专门用于放线工作的工具，可以通过拉线或发出激光等方式进行放线。

使用放线仪进行放线时，要注意保持仪器的稳定和准确，防止产生误差。

4. 考前须知4.1 系统校验在进行定位和测量放线之前，需要对测量仪器进行系统校验，确保仪器的准确性。

校验的内容包括校正仪器的误差、检查仪器的状态等。

4.2 数据记录在进行定位和测量放线时，要及时记录测量数据，并进行标注。

记录的内容包括测量的位置坐标、测量的误差等，以备后续的施工和验收。

4.3 现场环境定位和测量放线时，需要考虑现场的环境因素对测量的影响。

建筑工程测量、定位放线

工程建筑测量一、建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异：当以城市控制点或场区控制网定位时，应选择精度较高的点位和方向为依据；当以建筑红线桩定位时，应选择与主要街道中心线平行的建筑红线为依据，并应以较长的已知边测设较短的边；当以原有建(构)筑物或道路中心线定位时，应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。

(2) 定位的方法，在控制网上测定建筑物轴线控制桩。

定位的方法应以建筑物的形状不同而异，矩形建筑物宜用直角坐标法定位；任意形状建筑物宜用极坐标法定位；当量距有困难时，宜选用角度交会法定位。

二、工程定位放线方法(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

三、建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。

平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。

大面积的建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区的整体控制，它是建筑物平面控制的上一级控制，应结合建筑物平面布置的图形特点来确定这种控制网的图形，可布置成十字形、田字形、建筑方格网或多边形。

建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下。

(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。

其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。

定位和测量放线施工方案

定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作，以确定建筑物或结构物在固定位置上的具体坐标，确保工程的准确性和准确度。

放线施工是土地工程施工的重要一环，其准确性直接影响到后续施工的质量和进度。

本文将介绍放线施工的定位和测量方案。

一、定位方案：1.确定基准点在放线施工前，需要先确定一个具有固定坐标的基准点，以此为参照点进行测量和定位。

一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。

2.建立控制网采用网格法或三角剖分法，根据工程的大小和特点，在工程区域内选择适量的控制点。

通过这些控制点，可以形成一个控制网，用于后续的测量和定位工作。

3.建立放线基线在工程区域内，根据工程设计图纸确定主要放线基线。

一般采用主要建筑物边缘、主要道路中心线等作为基线。

通过这些基线，可以实现工程区域内的放线和测量。

4.等距放线按照建筑物或结构物的设计尺寸，确定放线点的坐标，并使用放线仪进行等距放线。

放线点的坐标可以根据图纸进行计算，或者通过实地测量获得。

5.标记放线点在放线点上进行标记，使用喷涂油漆或其他标记设备，将放线点标记清晰可见。

标记的内容应包括放线点编号、地理坐标、设计标高等信息，以便施工人员进行参考。

二、测量方案：1.三角测量法通过测量三边的长度和三个角度的大小，计算出放线点的坐标。

这种方法适用于平面简单、点位稀疏的场地，但是对于存在障碍物或复杂地形的场地，准确度会受到影响。

2.GPS测量法利用全球定位系统（GPS）进行测量，可以快速获得放线点的经纬度坐标。

这种方法适用于室外施工场地，但在室内或有大量遮挡物的场地效果不佳。

3.光电测量法通过激光仪器或电子测距仪测量点到点的距离，结合方位角测量点的位置。

这种方法适用于室内和室外施工场地，准确度较高。

4.全站仪测量法通过全站仪进行测量，可以同时测量点位的水平和垂直角度，以及距离和高差等参数。

这种方法适用于复杂场地和大型工程，准确度较高。

定位和测量放线施工方案

定位和测量放线施工方案本工程地下2层，地上3-5层，最高建筑高度22.8m。

根据工程的需要，在现场成立测量队，人员包括测量工程师2人，测量员6人。

选用全站仪1台、激光电子经纬仪2台、水准仪2台、激光垂准仪2台、50m钢卷尺5把、直尺10把、水准标尺10把。

一、场区平面控制网的测设（一）、场区平面控制网的布设原则1、平面控制先从整体考虑，遵循“先整体、后局部”，“高精度控制低精度”的原则。

2、根据设计总平面图、现场施工平面布置图布设平面控制网形。

3、点位选在通视条件好、安全、易保护的地方。

4、桩位用混凝土浇筑，并用钢管进行围护，用红油漆作好测量标记。

（二）、场区平面控制点的布设根据总平面图利用全站仪和国家城市导线点在现场区域内布设一条附合导线，然后利用极坐标法定出建筑物的主轴线，经角度、距离校测符合点位限差要求后，作为场区的首级控制，场区平面控制网的等级符合下表中的要求。

根据测角中误差公式mβ=±{fβfβ/（n+1）/N}1/2其中fβ为导线闭合差，N为导线闭合环数，取N=1；n为导线边数n=12，按一级导线的技术指标知mβ=±5"，得fβ=±17"，即导线闭合差必须小于±17"。

测边相对误差，导线边数按100m计算，由“美国天宝5600SA”仪器进行测距，精确度1mm+1PPM×d，角度最大误差1″以供测量精度达到1/50000以上。

二、建筑物的平面控制网（轴线控制网）（一）、轴线控制网的建立及精度要求在场区平面控制网建立后，利用首级控制点建立轴线控制网，具体是以轴线为准向四面扩散。

其精度应满足表中的技术指标要求。

建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。

施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。

根据施工场地的实际情况考虑桩位的长期稳定的保留，对建筑物测设十字形主轴线，作为定位放线的依据。

测量放线基础知识要点讲解

测量放线基础知识要点讲解一、工程定位放线方法(1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法在下面。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

二、根据本工程的平面形状，决定采用矩形网控制。

按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。

三、根据本工程的平面形状，适宜于采用多边形现场控制网。

以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。

工程定位即以该轴线为准。

四、取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。

工程的其它轴线依据主轴线位置确定。

五、在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。

在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。

作为底板施工阶段垫层浇筑、支底板模板的依据。

六、地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。

为±0.00以上的标高传递打好基础。

采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。

标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。

七、外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。

(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。

(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。

定位与测量放线施工方案

定位与测量放线施工方案一、方案制定1.明确施工目标：首先要明确施工的目标，确定放线的范围和要求。

2.确定放线方式：根据工程的特点和施工要求，选择合适的放线方式，包括传统放线和现代放线技术。

3.确定放线工具：根据放线方式和工程特点，确定需要使用的放线工具，包括测距仪、放线器、开槽刀等。

4.编制放线图纸：根据工程设计图纸，编制放线图纸，并确定主要放线控制点。

5.确定放线时间：根据工程进度和天气条件，确定最佳放线时间。

二、放线前准备1.准备放线工具：检查放线工具的完整性和性能，确保放线工具能够正常使用。

2.准备放线材料：准备好足够数量的放线绳、放线木桩或其他定位工具。

3.检查放线点座标：根据设计图纸，检查放线点的座标是否准确，并校对控制点的座标。

4.调查地形环境：对施工现场的地形环境进行调查，了解地势情况和影响放线的因素。

5.与相关部门协调：与土木工程、测绘工程、电力工程等相关部门进行沟通和协调，确保施工的顺利进行。

三、放线操作步骤1.选择主要控制点：根据放线图纸，选择主要控制点，并在现场标出。

2.放线固定点：根据放线图纸，选择合适的放线固定点，将放线绳、放线木桩等固定在控制点上。

3.确定放线方向：根据工程需要和施工要求，确定放线的方向，标出放线的起点和终点。

4.放线：使用测距仪、放线器等工具，按照放线图纸上的要求，顺利进行放线操作。

5.检查放线结果：放线完成后，对放线结果进行检查和核对，确保放线的准确性。

四、安全注意事项1.放线时要注意安全，避免发生意外事故，必要时要佩戴安全防护装备。

2.施工现场要注意清理，确保不影响放线操作，同时要注意维护环境卫生。

3.注意与其他施工人员的协调，避免发生误操作和冲突。

4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。

以上是一个关于定位与测量放线施工方案的简要范例，具体方案还需要根据工程的实际情况进行细化和调整。

在实际施工中，还需要根据工程的具体要求和标准进行操作，确保施工的准确性和安全性。

测量放线及注意事项

测量放线及注意事项测量放线是指在施工前，通过测量和定位，在地面或者建筑物上进行标记，以确定施工的具体位置和方向。

在进行测量放线前，需要注意以下几个方面的事项：1. 编制合理的放线方案：在测量放线前，需要先编制一份合理的放线方案。

该方案应包括测量放线的路线、起点和终点的确定以及参考点的选择等。

这样可以确保测量放线的准确性和高效性。

2. 准备合适的测量工具：在进行测量放线前，需要准备合适的测量工具。

常用的测量工具包括测量尺、消失点仪、钢卷尺、经纬仪等。

根据实际情况选择合适的测量工具，以确保测量的准确性。

3. 环境因素的考虑：在进行测量放线时，需要考虑环境因素对测量结果的影响。

比如，在较大风力或者雨雪天气下进行测量放线会影响准确性，此时需要选择适当的天气条件进行测量。

4. 参考点的选择：在测量放线时，需要选择合适的参考点。

参考点应该是固定不动的或者易于确定的，以便准确地确定放线起点和终点。

在选择参考点时，应考虑到其周围环境的稳定性和易见性。

5. 测量精度的要求：在进行测量放线前，需要确定测量的精度要求。

根据不同的工程需要，确定合适的测量精度要求，以确保测量的准确性。

6. 测量放线的过程：在进行测量放线时，需要根据放线方案进行操作。

具体的过程包括选择起点和终点，利用测量工具进行放线，标记出放线点等。

在放线的过程中，需要确保测量的准确性，避免因为操作不当或者仪器故障等原因导致误差。

7. 测量记录和检查：在进行测量放线后，需要对测量结果进行记录和检查。

测量记录应包括具体的放线点坐标、放线误差等信息。

通过检查测量记录，可以确保放线的准确性和完整性。

综上所述，测量放线是施工前的重要工作，通过合理的放线方案、适当的测量工具和准确的操作，可以确保测量的准确性。

同时，在进行测量放线时，需要注意环境因素、参考点选择、测量精度要求等问题，以提高测量的准确性和可靠性。

测量放线及工程定位专项施工方案.(DOC)

测量放线及工程定位专项施工方案
一、概述
放线及工程定位是施工工程中至关重要的工作环节，它直接关系到工程的质量
和进度。

本文将针对放线及工程定位的专项施工方案进行详细讨论，包括操作流程和注意事项等内容。

二、操作流程
1. 前期准备
在进行放线及工程定位工作之前，需要做好充分的前期准备工作，包括准备必
要的测量仪器设备、查看施工图纸等。

2. 放线过程
放线是指利用测量仪器在施工现场进行基准点的测量和标定，确定工程的坐标
位置。

放线过程需要严格按照设计图纸和要求进行操作，确保准确性和精度。

3. 工程定位
工程定位是根据放线结果，在实际施工中进行地面标志的设置和物料的放置等
工作。

工程定位需要结合实际情况进行调整，确保施工的准确性和顺利进行。

三、注意事项
1. 精确性
在进行放线及工程定位时，必须保证操作的精确性和准确性，避免出现误差和
偏差，影响工程质量。

2. 安全性
放线及工程定位过程中，需要注意施工现场的安全问题，保障工作人员的安全，避免发生意外事故。

3. 现场管理
在放线及工程定位过程中，需要做好现场管理工作，保持施工现场的整洁和有序，提高工作效率。

四、总结
放线及工程定位作为施工工程中的重要环节，对工程质量和进度有着重要影响。

只有严格按照操作流程进行操作，并注意事项，才能保证施工的顺利进行。

希望本文提供的专项施工方案能为相关施工人员提供参考，提高工程施工质量。

测量放线及工程定位专项施工方案要点

测量放线及工程定位专项施工方案要点放线是指将设计中的线路、轴线等按照规定的尺寸和位置标点出来的工作。

工程定位是将工程的位置标注在地面上，确定其坐标和方向。

放线及工程定位专项施工方案要点如下：1.工程资料准备：收集项目设计图纸、竣工图纸、地形图、控制点基础资料等工程资料，了解工程范围、线路走向、标高要求等。

2.工程测量准备：熟悉工程测量仪器的操作方法和规范要求，检查仪器设备的性能和精度，确保测量工作的准确性。

3.现场勘察：对工程现场进行勘察，确定测量控制点的位置和数量，选择合适的测量方法和仪器，同时考虑现场的地形和环境条件。

4.控制点测量：采用全站仪、GPS或其他测量设备对控制点进行测量，测量结果应满足工程设计和相关规范的要求。

控制点包括基准点、坐标点、方向点等。

5.放线测量：根据设计图纸的要求，在现场进行放线测量工作。

放线对象包括线路、轴线、标志点、标高点等。

放线应严格按照设计要求进行，保持放线的准确性和精度。

6.工程定位：根据设计图纸和测量结果，将工程的位置标注在地面上。

工程定位需要考虑标志点的数量和布局、定位方式和精度等。

7.数据处理和报告编制：对测量数据进行处理和分析，计算出相应的坐标、标高和方位角等。

编制测量报告，包括放线记录、工程定位报告等。

8.质量控制和验收：对测量结果进行质量控制，确保放线和工程定位的准确性和精度。

验收方案提出了对测量结果的检查标准和方法。

9.安全措施：在测量和放线过程中，要遵守安全操作规程，佩戴防护用具，注意现场环境，确保人员和设备的安全。

10.文明施工：在测量和放线工作中，要遵守工地秩序，保持工地的整洁和环境的卫生。

综上所述，测量放线及工程定位专项施工方案要点包括资料准备、现场勘察、测量控制点测量、放线测量、工程定位、数据处理和报告编制、质量控制和验收、安全措施以及文明施工等方面。

通过严格执行这些要点，能够确保放线和工程定位的准确性和精度，为后续施工工作提供可靠的基础。
