切纸机的结构

切纸机的结构一、引言切纸机是一种常见的办公设备，用于将纸张切割成所需的尺寸。

它的结构设计直接影响着切割的效果和安全性。

本文将从切纸机的结构角度进行详细介绍，以增加读者对切纸机的了解。

二、基本结构1. 切纸刀：切纸刀是切纸机的核心部件，通常由坚硬的钢制成。

它负责实际的切割工作，通过上下移动来切割纸张。

2. 切纸床：切纸床是放置纸张的平台，通常是由金属材料制成。

纸张在切纸床上平整地滑动，以便被切纸刀切割。

3. 侧挡板：侧挡板位于切纸床的一侧，用于调整纸张切割的位置和尺寸。

通过移动侧挡板，可以实现不同尺寸的切割。

4. 定位规：定位规是切纸机上的一个标尺，用于精确地测量和定位纸张的切割位置。

切割时，纸张的边缘与定位规对齐，以确保切割的准确性。

5. 手动杆：手动杆是切纸机上的一个操作杆，用于控制切纸刀的上下移动。

通过手动杆，用户可以轻松地控制切纸刀的动作。

三、安全结构1. 切纸机门：切纸机门是切纸机的一个重要安全设计。

当切纸机门关闭时，切纸刀将被锁定，以防止误操作造成的伤害。

2. 安全开关：切纸机上通常配备有安全开关，当切纸机门打开时，切纸机将自动停止工作，以确保用户的安全。

3. 刀盘保护罩：刀盘保护罩位于切纸刀的上方，用于保护用户在切割过程中不会接触到切纸刀，防止意外伤害的发生。

四、进一步改进1. 自动切割功能：将切纸机与电脑或其他设备连接，实现自动切割功能。

用户可以通过输入所需尺寸和数量，切纸机将自动完成切割工作，提高工作效率。

2. 感应式安全系统：通过在切纸机上安装传感器和摄像头，实现对纸张和用户手部位置的感应，从而避免意外伤害的发生。

3. 多功能切纸机：将切纸机与其他功能整合，例如打孔、裁边等，提供更多的办公需求。

五、总结切纸机的结构设计直接关系到切割的效果和安全性。

通过切纸刀、切纸床、侧挡板、定位规和手动杆等基本结构，切纸机可以实现精确的切割。

安全结构如切纸机门、安全开关和刀盘保护罩等，保障用户的安全。

高速切纸机的工作原理

高速切纸机的工作原理高速切纸机是一种用于纸张、纸板等材料切割的机械设备。

其工作原理主要包括纸张供给系统、切纸系统和控制系统三个部分。

首先是纸张供给系统。

高速切纸机通常采用自动供纸方式，通过牵引装置将原始纸张从纸堆上提取，然后传输到切纸区域。

牵引装置通常由吸风装置和输送带组成。

纸张通过吸风装置吸附在输送带上，并通过调整输送带的速度来控制纸张的传输速度和位置。

接下来是切纸系统。

切纸系统是高速切纸机的核心部分，主要包括纵切和横切两个环节。

纵切是指将宽幅纸张按照要求的纸张宽度进行切割，通常采用旋转刀模式。

高速切纸机的纵切系统通常采用多个刀模排列在一条轴线上，刀模通过驱动装置进行旋转，将宽幅纸张切割成多个纸张。

横切是指在纵切后的纸张中再进行切割，通常采用切割刀片移动方式。

横切系统通常由横切刀、刀架和移动装置组成，刀架通过驱动装置进行移动，将纵切后的纸张切割成所需长度。

最后是控制系统。

高速切纸机的控制系统通常是一个自动化的系统，用于实现对纸张供给系统和切纸系统的控制和监测。

控制系统通常包括计算机控制、电气控制和传感器监测等部分。

计算机控制通过对控制程序的编写和调整，实现对纸张供给速度、切割长度等参数的设置和调整。

电气控制主要包括对各个驱动装置的启停、速度调节和位置控制等操作。

传感器监测主要用于对纸张供给过程中注意纸张位置、张力、纸张断裂等情况的监测，以确保切纸过程的稳定性和安全性。

总的来说，高速切纸机通过纸张供给系统将原始纸张从纸堆上吸取并传送到切纸区域，在切纸系统中通过纵切和横切的方式将纸张切割成所需大小，最后通过控制系统实现对纸张供给和切割过程的控制和监测。

高速切纸机在纸张印刷、包装、造纸等行业中具有广泛的应用，加快了生产效率，提高了产品质量。

切纸机原理

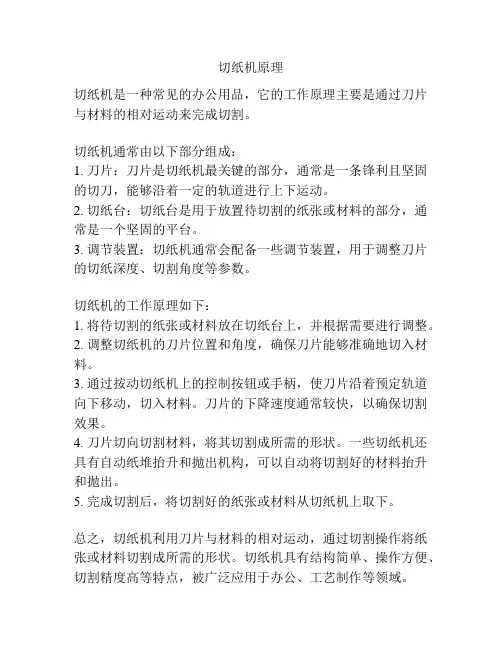

切纸机原理
切纸机是一种常见的办公用品，它的工作原理主要是通过刀片与材料的相对运动来完成切割。

切纸机通常由以下部分组成：
1. 刀片：刀片是切纸机最关键的部分，通常是一条锋利且坚固的切刀，能够沿着一定的轨道进行上下运动。

2. 切纸台：切纸台是用于放置待切割的纸张或材料的部分，通常是一个坚固的平台。

3. 调节装置：切纸机通常会配备一些调节装置，用于调整刀片的切纸深度、切割角度等参数。

切纸机的工作原理如下：
1. 将待切割的纸张或材料放在切纸台上，并根据需要进行调整。

2. 调整切纸机的刀片位置和角度，确保刀片能够准确地切入材料。

3. 通过按动切纸机上的控制按钮或手柄，使刀片沿着预定轨道向下移动，切入材料。

刀片的下降速度通常较快，以确保切割效果。

4. 刀片切向切割材料，将其切割成所需的形状。

一些切纸机还具有自动纸堆抬升和抛出机构，可以自动将切割好的材料抬升和抛出。

5. 完成切割后，将切割好的纸张或材料从切纸机上取下。

总之，切纸机利用刀片与材料的相对运动，通过切割操作将纸张或材料切割成所需的形状。

切纸机具有结构简单、操作方便、切割精度高等特点，被广泛应用于办公、工艺制作等领域。

造纸设备与润滑（经典）

2 发动机简介造纸机械及设备造纸机是把经过打浆、调制后符合造纸要求的纸浆抄制成纸的机器。

造纸机总体分:1。

由浆抄成湿纸的湿段，包括流送部、成型部、压榨部三个部分，2。

把湿纸烘干并成卷的干段，包括烘干部、压光部、卷纸部三个部分。

还包括：机械传动部分、真空系统、气压及液压系统、润滑系统、引纸系统、蒸气系统、热风系统、气罩及其排风系统等。

3一、打浆与疏解设备、流浆箱（DIP）二、造纸机械及设备(PM)三、外围设备(Utility)41、打浆与疏解设备2、流浆箱设备5链板输送机：将原料（废纸、纤维等传输至碎浆设备）6转鼓碎浆机：将浆料粉碎；内有螺旋状旋转刀片。

倾斜放置。

7浆筛：过滤浆液，分粗筛和细筛，循环进行。

8多圆盘：属于磨浆设备，内有多道扇形圆盘，交错布置，细化匀整浆料，浓缩浆液，减少浆液所含空气。

9脱墨装置：与筛类似，属于过滤性质设备，上方走浆，下方流渣。

10化学品罐和浆体传输除气设备11部分润滑点真空泵(Turbo T46) 链板机(Alvania EP2) 转鼓碎浆机(Mallleus GL95) 电动机(Stamina RL2) 电动机组(Esso N2/S2)12其他设备：1）风机：抽出空气，提高浆液浓度，提高纸张均匀度2）搅拌机：使浆液均匀3）漂白塔：脱墨处理4）蓄浆罐：2000m3浆罐5个，处理断纸等产生的浆液13从打浆设备到纸机成形部纸之前的上浆设备：1）布浆器：纸浆的分布装置2）堰池：纸浆整流装置3）堰板：纸浆的上网装置14位置在成型部的成型辊和胸辊下方。

151、造纸机基本概念2、造纸工艺流程3、造纸主要设备4、造纸设备润滑161.1造纸机分类：长网造纸机、夹网造纸机、短网造纸机、圆网造纸机等。

1.2网宽：成型网宽，是造纸机的主要参数之一。

1.3纸卷幅宽，净纸幅宽，毛纸幅宽，湿纸幅宽。

1.4车速：造纸机的车速是造纸机卷曲部车速，最大工作车速也是造纸机主要参数之一1.5产量类：包括日生产、成品率以及抄造率等。

国威92切纸机说明书

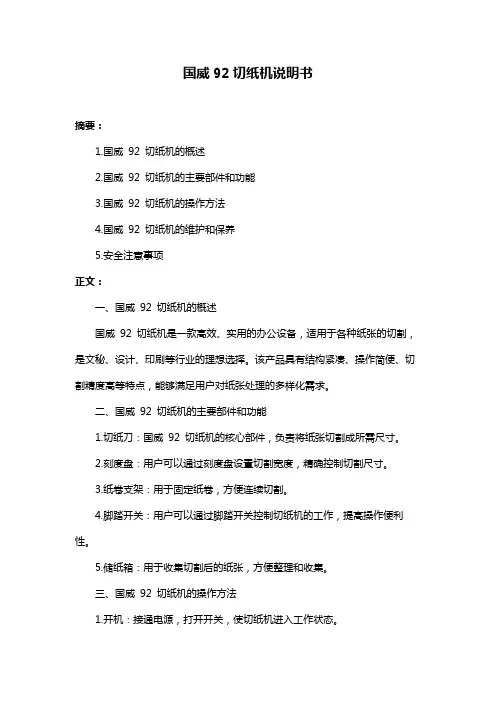

国威92切纸机说明书摘要：1.国威92 切纸机的概述2.国威92 切纸机的主要部件和功能3.国威92 切纸机的操作方法4.国威92 切纸机的维护和保养5.安全注意事项正文：一、国威92 切纸机的概述国威92 切纸机是一款高效、实用的办公设备，适用于各种纸张的切割，是文秘、设计、印刷等行业的理想选择。

该产品具有结构紧凑、操作简便、切割精度高等特点，能够满足用户对纸张处理的多样化需求。

二、国威92 切纸机的主要部件和功能1.切纸刀：国威92 切纸机的核心部件，负责将纸张切割成所需尺寸。

2.刻度盘：用户可以通过刻度盘设置切割宽度，精确控制切割尺寸。

3.纸卷支架：用于固定纸卷，方便连续切割。

4.脚踏开关：用户可以通过脚踏开关控制切纸机的工作，提高操作便利性。

5.储纸箱：用于收集切割后的纸张，方便整理和收集。

三、国威92 切纸机的操作方法1.开机：接通电源，打开开关，使切纸机进入工作状态。

2.装纸：将纸张装入纸卷支架，确保纸张正确放置。

3.设置切割尺寸：旋转刻度盘，设置所需的切割宽度。

4.开始切割：踩下脚踏开关，切纸机开始工作。

5.关闭：完成切割后，关闭切纸机电源，切断电源。

四、国威92 切纸机的维护和保养1.定期检查切纸刀的锋利程度，如发现磨损，应及时更换。

2.每日工作结束后，应清理储纸箱内的纸屑，保持切纸机的清洁。

3.定期为切纸机润滑，以保证其正常工作。

4.若出现故障，应及时联系售后服务人员进行维修。

五、安全注意事项1.使用前，请仔细阅读说明书，了解产品性能和操作方法。

2.操作过程中，请勿用手直接接触切纸刀，以免造成人身伤害。

3.切纸机工作时，请勿离开工作区域，以免发生意外。

切纸机的结构设计

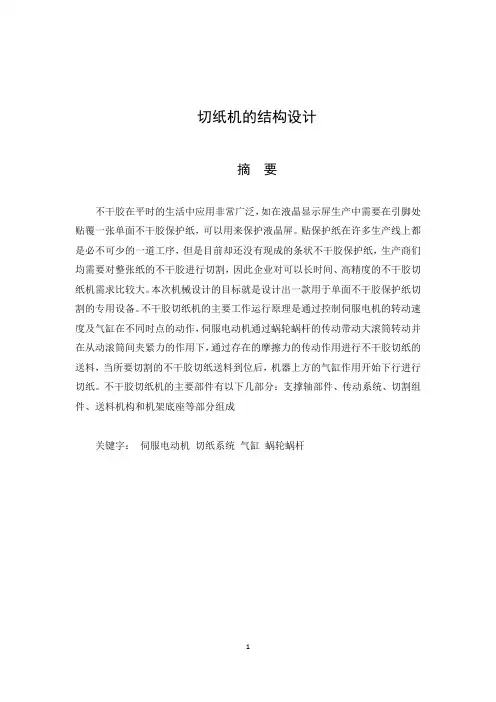

切纸机的结构设计摘要不干胶在平时的生活中应用非常广泛，如在液晶显示屏生产中需要在引脚处贴覆一张单面不干胶保护纸，可以用来保护液晶屏。

贴保护纸在许多生产线上都是必不可少的一道工序，但是目前却还没有现成的条状不干胶保护纸，生产商们均需要对整张纸的不干胶进行切割，因此企业对可以长时间、高精度的不干胶切纸机需求比较大。

本次机械设计的目标就是设计出一款用于单面不干胶保护纸切割的专用设备。

不干胶切纸机的主要工作运行原理是通过控制伺服电机的转动速度及气缸在不同时点的动作，伺服电动机通过蜗轮蜗杆的传动带动大滚筒转动并在从动滚筒间夹紧力的作用下，通过存在的摩擦力的传动作用进行不干胶切纸的送料，当所要切割的不干胶切纸送料到位后，机器上方的气缸作用开始下行进行切纸。

不干胶切纸机的主要部件有以下几部分：支撑轴部件、传动系统、切割组件、送料机构和机架底座等部分组成关键字：伺服电动机切纸系统气缸蜗轮蜗杆Structure design of adhesive paper cuttingmachineAbstractNon-drying adhesive is widely used in daily life. For example, in the production of LCD, a single-sided non-drying adhesive protective paper is required at the pin, which can be used to protect the LCD screen. Paste protection paper is an essential process in many production lines, but there is no ready-made strip of non-stick protection paper. Manufacturers need to cut the dry adhesive of the whole paper. Therefore, enterprises need a long-term, high-precision paper cutter. The goal of this mechanical design is to design a special equipment for cutting single-sided adhesive protective paper. Its main principle is to control the action of servo motor and cylinder. The motor drives the large drum to rotate and clamps the adhesive protective paper with the driven drum to cut. The paper is fed by the friction transmission. After the adhesive cutting paper is fed in place, the cylinder starts to cut the paper downward. It is mainly composed of supporting shaft parts, transmission system, feeding system, cutting components and frame, etcKeywords: Servomotor Cylinder Paper cutting system Worm gears第一章绪论1.1 引言切纸机是目前是市面上运用非常普通常用的办公机器，并且其存在的时间已经有了数十年之久，技术相对来说已经成熟。

切纸机说明

切纸机结构说明简介本机是KB - 2100型号切纸机。

它的每个组成部分都具有特定功能和负载值。

主要部位的简要说明如下，其中未详细说明的机械部位有：气动和液压机械单位。

组成本机的主要单位都有一个或多个不同部位，这将在后面详细描述，为每个系统部位进行说明。

A 退纸架上卷数（2双/ 4卷轴）。

B 自动刹车控制B 卷曲消除系统25毫米钢筋（4）。

B 接头检测系统的电容板（2）C 双刀片自动定位纵向分切设备。

C 纸边抽吸系统除。

C 纸尘抽吸系统。

C 主要驱动部分。

C 纵刀底刀电机（二高转矩电机）。

D 快速皮带部分。

D 排纸门。

D 叠纸滑块部分，纸尾抽吸系统、叠纸吹风。

E 码纸台叠纸区域E 自动托盘推放区域。

E 输送链板区域仪器液压系统：退纸架摇臂上升与下降、气动maneuvre（体积估计1200升/分钟- 压力6条）、气动鼓风机（体积估计6000升/分钟）1.退纸架结构1 - 纸卷。

2 - 膨胀夹头。

3 - 纸卷旋转方向。

4 - 摇臂液压缸。

5 - 摇臂移动齿轮电机。

6 - 刹车。

7 - 制动电机风扇。

8 - 操作盘。

9 - 安全限位器。

10 - 纸卷输送带。

该机有四组摇臂，将要分切的纸卷装好后抬起通常称为上卷。

每组摇臂有两个膨胀夹头（通过气压进行工作）可使用的纸芯尺寸分别为3寸、6寸、12寸。

每组摇臂可同时上升或下降、水平移动，上升下降是由一组液压缸控制进行动作，摇臂上方装有限位光电管限制纸卷上升的最大高度。

水平移动是由一组摇臂上的两台减速电机进行移动的。

在控制摇臂时，每个摇臂上都有相应的控制盘控制摇臂动作，每组摇臂都有一个纸卷输送小车用于将纸卷送至两个摇臂中间进行上卷。

2. 校正辊该辊可水平移动，通过旋转螺杆来调整纸幅的均衡度，并且可以调整因纸幅张力不均或者打折现象。

3.卷曲消除系统每组卷取消除棒由25mm直径的镀铬钢材组成，纸幅从卷曲棒上穿过，上下移动卷曲棒达到对纸幅卷曲的消除。

在开机前先检查卷曲棒是否打回原位，使用卷曲棒根据所分切纸卷直径和张力大小对卷曲棒进行操作，来达到分切纸幅的正常运行。

切纸机工作原理

切纸机工作原理
切纸机是一种常见的办公设备，它主要通过以下的工作原理来实现纸张的切割。

1. 电机驱动：切纸机内部配备了一个电机，通过电源供给电机，使其旋转。

电机通常为交流电机或直流电机。

2. 传动系统：电机的旋转转动会经过一系列的传动装置传递到刀片上。

传动装置通常由带动轮、皮带或齿轮等组成，使得刀片能够持续地运动。

3. 刀片：切纸机中的刀片通常由高强度的钢材制成，具有尖锐的切割边缘。

刀片固定在机器的一侧，具备上下移动的能力。

4. 材料进给：用户将待切割的纸张放入切纸机的进料口。

通常，进料口设计成一个可抬起或拆卸的工作台，使用户能够方便地将纸张放置准备切割。

5. 切割过程：用户打开电源开关，使得电机转动，并控制纸张进料的速度。

纸张在进料口被推送到切割位置后，刀片开始快速上下移动，通过刀刃的锐利边缘将纸张切割。

6. 安全装置：有些切纸机还配备了安全装置，如防护罩或切割停止按钮，以提供用户在切割过程中的安全保护。

以上是切纸机的基本工作原理，不同型号和品牌的切纸机可能会有一些细微的差别，但整体工作原理基本相似。

切纸机推纸机构

切纸机推纸机构1. 简介切纸机推纸机构是切纸机的重要组成部分，用于将纸张从堆放位置推送到切割位置，实现自动切割纸张的功能。

它通常由推纸板、推纸杆和驱动装置等组成。

2. 推纸板设计推纸板是切纸机推纸机构的关键组件之一，其设计直接影响着切纸机的切纸效果和稳定性。

推纸板通常由金属材料制成，具有一定的硬度和强度，以确保纸张能够被顺利推送，并且不会产生变形或损坏。

推纸板的形状和尺寸要适配纸张尺寸，一般采用长方形或梯形设计。

为了减小纸张卡住的可能性，推纸板的前端通常会略微倾斜，并安装有导向条，用于引导纸张进入切割位置。

3. 推纸杆设计推纸杆是用来推动推纸板进行纸张推送的零件。

推纸杆通常由金属材料制成，具有一定的强度和刚度，以承受推力并确保稳定的纸张推送。

推纸杆的长度通常要与切纸机的有效切割宽度相匹配，以确保每次推送的纸张都能完全覆盖切割区域。

为了减小纸张推送时的摩擦阻力和噪音，推纸杆通常会表面进行特殊处理，例如镀层或涂层。

4. 驱动装置驱动装置是切纸机推纸机构的核心部件，用于提供推力以推动推纸杆和推纸板进行纸张推送。

常见的驱动装置包括电动驱动装置和气动驱动装置。

4.1 电动驱动装置电动驱动装置通常由电机、减速装置和传动装置等组成。

电机通过减速装置产生合适的输出转矩和速度，然后通过传动装置将输出传递给推纸杆或推纸板。

电动驱动装置具有结构简单、功率大、调节方便等优点，适用于大多数切纸机。

4.2 气动驱动装置气动驱动装置通常由气缸、压缩空气供应装置和控制元件等组成。

气缸通过压缩空气的力量推动推纸杆或推纸板进行纸张推送。

气动驱动装置具有动力输出平稳、响应速度快、可靠性高等优点，适用于一些需要高速切割的切纸机。

5. 其他辅助元件除了上述主要组成部分外，切纸机推纸机构还包括一些其他的辅助元件，用于确保纸张的稳定推送和准确切割。

例如，一些切纸机推纸机构还配置了纸张对齐装置，用于调整纸张在推纸机构中的位置，以保持纸张在切割位置的准确性；还有一些切纸机推纸机构采用了感应器来检测纸张的位置和状态，以实现自动化控制。

小型切纸机设计说明书

目录摘要 (2)ABSTRACT (3)第一章绪论 (4)1.1切纸机简介 (4)1.2国内外研究现状 (4)1.3题目选取 (6)1.4小型切纸机的特点 (6)1.5设计的要求 (6)第二章切纸机总体结构设计 (8)2.1切纸力的分析计算 (8)2.2总体结构设计................................................................. 错误！未定义书签。

2.3电机的选用..................................................................... 错误！未定义书签。

第三章切纸机传动结构设计.................................................. 错误！未定义书签。

3.1基本传动数据计算......................................................... 错误！未定义书签。

3.2 带传动设计.................................................................... 错误！未定义书签。

3.3 齿轮传动设计................................................................ 错误！未定义书签。

3.4 轴的校核...................................................................... 错误！未定义书签。

3.5 键的校核...................................................................... 错误！未定义书签。

3.6 轴承的校核.................................................................... 错误！未定义书签。

申威达切纸机的常见故障排除

申威达切纸机的常见故障排除（一）申威达切纸机的常见故障排除上海申威达公司自主设计并生产的门幅为780、920、1150、1370、1550、1660mn规格的SQZK SQZX系列切纸机在机械、液压、强电部分的原理和结构都是基本相同的。

其主要机构由前后机架及刀座部件、蜗轮箱部件、压纸部件、工作台部件、液压箱部件、强电箱以及电脑或数显装置这几大部分组成。

为了使广大用户能更好地熟悉、掌握和了解设备的性能，便于对设备进行维护和保养，我们根据技术资料并结合多年的实际经验，简述一下几个主要部件的常见故障，以供广大用户学习和参考。

一、机架、刀座机构1.安全销也称电子刀锁，其主要作用是为了防止因机械故障导致溜刀现象，分外置式和内置式两种。

安全销每裁切一刀都必须动作一次（即外置式安全销下刀时往后退，刀回升时往前伸；内置式安全销下刀时往上提起，刀回升时落下），现在的产品除了1860mm以上规格还采用外置式电子刀锁，其余均已改用内置式。

如果按动双手按钮使压纸器下压时，安全销未能后退或提起，机械方面的原因可能是由于安全销活塞与孔配合不当或缺油（外置式）；阻止刀座下降的刀锁支撑杆与接头轴、孔配合不合适（内置式）以致动作不灵活所造成，可以通过适当的修正和润滑解决，直至用手拉动非常灵活为止。

电气上的原因则可查保险丝是否烧坏，安全销线圈是否得电（直流约50V）,请分别检查强电箱内桥整的交、直流电压，并测量安全销线圈是否短路或断开，如果是外置式安全销，要检查安全销装置上的S21 （型号为831600）微动开关是否被尼龙轮压住；内置式安全销，要检查刀锁支撑杆是否已正常复位，上下两个接近开关（S型）或微动开关（N型）是否起作用而分别处于开、合状态，还要检查安全销电磁铁本身是否动作灵活，如果安全销电磁铁已得电，但还是无法吸合的话，那么大多数是安全销电磁铁线圈坏了，需要更换。

在SQZ係列的机型中，安全销已更改为内置式，不再外露。

但必须注意的是在带N的机型中，安全销开关使用的是微动开关，在不带N的机型中，安全销开关使用的是无触点的E2E-X4MD接近开关。

切纸机及三面切书机结构与性能分析

切纸机及三面切书机结构与性能分析三面切书机结构及性能分析1.三面切书机特点和用途三面切书机标签，又叫三面刀，是按照开本规定尺寸对书本三边进行裁切的设备。

三面切书机有三把切刀，其中前刀的位置是固定的，两侧刀位置是可调的。

三把切刀的下落运动方式一般采用复合下落式。

刀刃在最高点时与工作台成0.5°-2°角，最低点时水墨平衡，与工作台上的刀条平行切入深度0.5-2mm，三面切书机的裁切特性与切纸机极其相似。

2.三面切书机分类三面切书机从应用上大体分为单机和联动线两种。

单机又分为半自动和全自动三面刀，其主要区别在于半自动三面刀需要人工将待裁书本送入夹紧送书工位，裁切速度较低，一般为25-50次/分钟；全自动三面刀从进本、夹紧送书、三面切书网络出版，到出书的整个过程可全部自动完成，裁切速度超过50-100次/分钟。

联动线上通常使用全自动三面刀。

马天尼、沃伦贝格、柯尔布斯、芳野、北人、紫宏、精密达等企业均生产三面切书机。

其中，沃伦贝格trim-560三面切书机，可单机、联动线两用;沃伦贝格trim-75i三面切书机用于联动线;上海紫宏QS-80三面切书机，可单机、联动线两用。

3.三面切书机工作流程艾司科三面切书机工作流程：传送带自动送入待裁书本或人工送入并定位→书本夹紧并向切书工位送书并定位→压书器压书→两侧刀裁切→前刀裁切→压纸器复位→出书。

4.三面切书机主要结构及特点三面切书机主要由自动堆积装置、横向送书装置、夹书送书及定位机构、压书机构、三面裁切机构、出书机构、传动机构等部分组成。

（1）自动堆积及输送装置自动堆积及输送装置的作用是预先对待裁书本进行自动堆积科印报告，然后向夹书送书工位输送。

其主要由上置式输送带、堆积料斗、推进器等部分组成。

自动堆积主要有两种方式，一种是在料斗上方安装光电记数装置，另一种是根据待裁书堆厚度调整推进器（推杆）高度，使其正好将待裁书本推出。

此外，还有一种方式是上置式输送带通过加速轮直接将待裁书本送入夹书送书推进器。

切纸机及三面切书机结构与性能分析2

切纸机及三面切书机结构与性能分析切纸机结构与性能分析1.切纸机分类（1）机械切纸机推纸、压纸、切纸的动作全部由机械结构完成。

（2）液压切纸机压纸器由液压系统推动。

如果切纸刀主运动同时采用液压传动系统（液压离合器）则称为全液压切纸机酒品包装，又称双液压切纸机。

（3）数显切纸机推纸器位置尺寸通过位置传感器以数字方式显示的切纸机为数显切纸机。

同时显示刀前、刀后尺寸的数显切纸机为双数显切纸机。

（4）程控切纸机采用信号记忆存储装置或微处理机按指令循环工作的切纸机称为程序控制切纸机（简称程控切纸机）。

当前切纸机多为程控液压切纸机，其次为数显液压切纸机。

2.切纸刀下落运动方式（1）垂直下落上刀刃运动直上直下，下刀刃全线与纸张接触，冲击大，只适合裁切厚度较薄的纸张或纸堆。

骑马订联动机三面裁切、配订折切联动机切纸刀就采用垂直下落方式。

为改善受力状况出版印刷，垂直下落切纸刀可设计成为具有一定倾角且呈剪刀形式的上下刀，下刀水平固定。

（2）倾斜水平下落刀刃运动方向与工作台平行并成α角。

刀刃运动可分解为垂直方向与水平方向运动，能够减少裁切冲击。

包装材料（3）曲线平行下落刀刃与工作台平行，刀刃下落方向与工作台所成α角的度数是变化的。

（4）复合下落刀刃下落既有移动，又有微小转动的复合运动。

刀刃在上极限位置时与水平方向成β角（β=0.5°～2°）上光，随着刀刃下落，β角越来越小，当β=0°时，刀刃与工作台上的刀条平行切入。

由于裁切纸张时，刀刃是逐渐切入的字库，裁切抗力小，裁切力相对集中，所以裁切质量好。

大部分切纸机及三面切书机的切纸刀下落运动方式都采用复合下落式。

3.程控切纸机的一次循环裁切按操作顺序应为：红外光束无遮挡情况下，双手同时按住启动按钮→压纸器下落压纸→切刀下落裁切至最低点→切刀回升至最高点并停留→压纸器滞后于切刀回升至最高点停留。

切刀下落裁切而未到达最低点时，若放开双手或任一手折页，切刀则立刻停止运动，压纸器滞留在原处，此时踩动脚踏阀，压纸器可做点动。

SQZK1370N切纸机维修实例

（文获２０第八届《本０９印刷技术》全国有奖征文大赛二等奖）
的根本原因还是在于拨报器。拨报器的宽度增加后对
折报机的出报整齐度也提出了更高的要求，如果报纸的间距或者整齐度出现偏差，那么拨报器在截断报纸流时就会不可避免地与报纸发生撞击或者报纸不能完
纸形状及运动的稳定性。
有利于堆积机的齐报。
５拨报器的适应性．
采取上述４措施后堆积机对报纸的适应性没项有任何问题，但当卷筒纸幅宽（《鲁晚报》用纸幅齐宽为８０６ｍｍ，《众日报》用纸幅宽为７１大８ｍｍ）变化后，堆积机对报纸的适应性大为降低。造成这种局面
撑丝杠前面的轴承在操作台下手轮的后面，一般加油
分组成。针对其在生产过程中常出现的故障，笔者介绍几例维修方法供同行们参考。１压纸器下压时声音异常．
故障分析：切纸机在下刀时发出异常声音，可能的原因有以下几点。 ①机械方面：蜗杆两端的轴承损坏。
丝杠是由前后两个轴承支撑的，当推纸器向前移动时，可能是支撑丝杠的轴承发出的吱吱声。而由于支
①机械方面：由于安全销活塞与孔配合不当或缺
油以致动作不灵活造成可以通过适当的修正和润滑解决，直至用手拉动灵活为止 ② 电气方面：可能是安全销上的电磁线圈供电不

浅谈切纸机的常见故障与排除(上)

上海申威达自主设计并生产的门幅为780、920、1150、1370、1550、1660mm规格的SQZK、SQZX系列切纸机在机械、液压、强电部分的原理和结构都是基本相同的。

其主要机构由前后机架及刀座部件、蜗轮箱部件、压纸部件、台部件、液压箱部件、强电箱以及电脑或数显装置这几大部分组成。

为了使广大用户能更好地熟悉、掌握和了解设备的性能，便于对设备进行维护和保养，我们根据技术资料并结合多年的实际经验，简述一下几个主要部件的常见故障，以供广大用户学习和参考。

一、机架、刀座机构1.安全销也称电子刀锁，其主要作用是为了防止因机械故障导致溜刀现象，分外置式和内置式两种。

安全销每裁切一刀都必须动作一次（即外置式安全销下刀时往后退，刀回升时往前伸；内置式安全销下刀时往上提起，刀回升时落下），现在的产品除了1860mm以上规格还采用外置式电子刀锁，其余均已改用内置式。

如果按动双手按钮使压纸器下压时，安全销未能后退或提起，机械方面的原因可能是由于安全销活塞与孔配合不当或缺油（外置式）；阻止刀座下降的刀锁支撑杆与接头轴、孔配合不合适（内置式）以致动作不灵活所造成，可以通过适当的修正和润滑解决，直至用手拉动非常灵活为止。

电气上的原因则可查保险丝是否烧坏，安全销线圈是否得电（直流约50V），请分别检查强电箱内桥整的交、直流电压，并测量安全销线圈是否短路或断开，如果是外置式安全销，要检查安全销装置上的S21（型号为831600）微动开关是否被尼龙轮压住；内置式安全销，要检查刀锁支撑杆是否已正常复位，上下两个接近开关（S型）或微动开关（N型）是否起作用而分别处于开、合状态，还要检查安全销电磁铁本身是否动作灵活，如果安全销电磁铁已得电，但还是无法吸合的话，那么大多数是安全销电磁铁线圈坏了，需要更换。

在SQZK系列的机型中，安全销已更改为内置式，不再外露。

但必须注意的是在带N的机型中，安全销开关使用的是微动开关，在不带N的机型中，安全销开关使用的是无触点的E2E-X4MD1接近开关。
