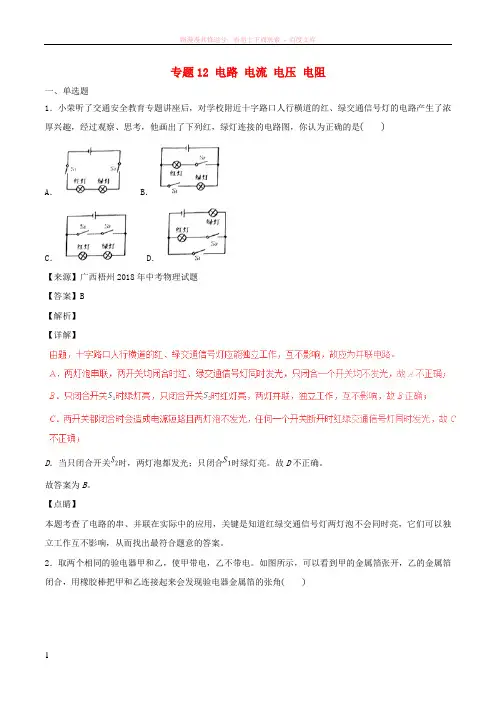

专题12 电路电流电压电阻一、单选题1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A． B．C． D．【来源】广西梧州2018年中考物理试题【答案】B【解析】【详解】D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。
故D不正确。
故答案为B。
【点睛】本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。
2．取两个相同的验电器甲和乙，使甲带电，乙不带电。
如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大 B．甲、乙都减小C．甲、乙都不变 D．甲减小，乙增大【来源】广西梧州2018年中考物理试题【答案】C【解析】【详解】【点睛】本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。
3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A． 3：4 B． 4：3 C． 7：3 D． 4：7【来源】青海省2018年中考物理试题【答案】A【解析】【详解】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=，由于电流表示数变化了，则说明通过R2的电流是I2=，又因为并联电路各支路两端的电压相等，即U1=U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故选A。
【点睛】本题考查的是串、并联电路的特点和电能的计算，解题的关键是得到两个支路电流大小。
4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【来源】青海省2018年中考物理试题【答案】A【解析】【详解】自然界存在两种电荷，正电荷和负电荷，且同种电荷相互排斥，异种电荷相互吸引。
精选上海市各区2018届中考物理二模试卷精选汇编 故障电路(附答案)
故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变，灯L始终不亮。
已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L’不发光，则可能存在的故障是____________________。
答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。
答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。
已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。
已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。
现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。
河北专版2018年秋中考物理总复习滚动小专题四电路故障分析
滚动小专题(四) 电路故障分析类型1串联电路故障分析1．(2017·威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是(B)A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路2．(2017·营口)如图所示的电路中，闭合开关后，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8 V，如果把电压表改接在电源两端，示数也为2.8 V，则该电路的故障是(A)A．L1断路 B．L2断路C．L1短路 D．L2短路3．(2017·哈尔滨)如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是(C)A．滑动变阻器断路 B．滑动变阻器短路C．灯泡L2短路 D．灯泡L2断路4．(2018·长沙)小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找电路故障．测量得出Uab＝0；Ubc＝0；Ucd＝6 V；Uad＝6 V；如果电路只有一处故障，则故障可能为(C)A．L1断路 B．L1短路C．L2断路 D．L2短路5．(2017·广元)在如图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断(B)A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了6．(2017·连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是(C)A．R1短路 B．R1断路C．R2短路 D．R2断路7．(2018·南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是(B)A．甲灯短路 B．乙灯短路C．甲灯断路 D．乙灯断路8．(2017·长春)如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6 V，则电路中故障是灯__短路__(填“短路”或“断路”)，电源两端电压为__6__V.9．(2017·昆明)在图中所示电路中，电源电压恒为6 V．闭合S后，发现两个小灯泡(规格为“3 V 1 W”)都不亮，用电压表测得U ac＝U bd＝6 V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是__L2断路__(须指明哪个元件出了什么故障)；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为__0__V__．类型2并联电路故障分析10．如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是(D)A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良11．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是(C)A．灯L1开路 B．灯L1短路C．灯L2开路 D．灯L2短路12．如图所示，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2对换，发现电流表的示数再次变小．若故障只发生在电阻R1、R2上，则(B)A．只有R1断路 B．只有R2断路C．R1和R2同时断路 D．R1和R2同时短路13．(2018·宜昌)如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数．造成此现象的原因可能是(A)A．L1断路 B．L2断路C．L1被短接 D．L2被短接14．在如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大．则下列判断正确的是(B)A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大类型3家庭电路故障分析15．(2018·福建)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是(C)A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路16．(2018·荆州)某同学家的电灯均正常工作，当他把规格为“220 V16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是(B)A．插座处短路 B．台灯灯头处短路C．插座处断路 D．台灯灯头处断路17．(2017·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__断路__．(2)L0正常发光，说明该支路__短路__．(3)L0发光呈暗红色，说明该支路__正常__．。
2018年中考物理题分类汇编 动态电路分析
28动态电路分析12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；（4）根据P=UI算出小灯泡消耗的功率值以及变化值。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=I L===0.5A，滑动变阻器消耗的功率为：P1=（U﹣U L）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，此时滑动变阻器消耗的功率为：P2=U滑I′=（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2=5：6﹣﹣﹣﹣③联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′=U﹣6V=9V﹣6V=3V，此时滑动变阻器的电阻为：R滑′===6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′=6V﹣3V=3V，此时灯泡消耗的电功率：P L′=U L′I′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：△P=P L﹣P L′=3W﹣0.9W=2.1W，故D错误。
最新-2018年全国各地中考物理试题分类汇编电学部分精品
2018年全国各地中考物理试题分类汇编----电学部分（2018重庆）5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合图3（2018重庆）6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为 2 V时，电流为0.6A（2018福州）12．如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。
过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路（2018福州）14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）（2018菏泽）8．小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。
他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。
小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图4中的（）图4（2018杭州）17.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。
下列电路图中合理的是（2018衢州）20．为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
2018年物理中考试题集锦——电路故障
2018年物理中考试题集锦——电路故障1.如图6所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。
造成此现象的原因可能是（）A.L1灯泡断路 B.L2灯泡断路C.L1灯泡被短接 D.L2灯泡被短接2．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L 不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R 中的一处，则下列判断正确的是（）A．灯L断路B．灯L短路C．变阻器R断路D．变阻器R短路3．如图所示的电路中，小灯泡L1、L2 规格相同，闭合开关S 后，发现L1 不亮，L2发光。
此电路的故障可能是（）A．灯L1 短路B．灯L2 短路C．灯L1 断路D．开关S接触不良4．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表断路，并且L1、L2灯丝断了B．灯泡L1灯丝断了C．灯泡L2断路D．灯泡L1短路5．在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。
由此可以推断（）A．L1一定短路B．L2 一定断路C．L1短路，同时L2断路D．检测导线一定断路6.如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）A.电阻R1短路B.电阻R1断路C.电阻R2短路D.电阻R2断路7．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物。
闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与原件并联，以查找电路故障。
测量得出U ab=0；U bc=0：U cd=6V；U ad=6V；如果电路只有一处故障，则故障可能为( )A.L1断路B.L1短路C.L2断路D.L2短路8．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路9.如图是常用的带有多插孔的插排。
2018年中考物理试题分项版解析汇编(第03期)专题12 电路 电流 电压 电阻(含解析)
专题12 电路电流电压电阻一、单选题1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【来源】四川省自贡市2018年中考物理试题【答案】C点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。
在已知带电棒电生的情况下，可判断金属箔上的电性。
2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。
下列电路设计符合要求的（）A. B. C. D.【来源】四川省自贡市2018年中考物理试题【答案】D【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。
故选D.3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路【来源】江苏省2018年南京市中考物理试题【答案】B点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。
4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。
电流的单位是用下列哪位物理学家的名字来命名的（）A. 法拉第B. 帕斯卡C. 牛顿D. 安培【来源】湖北省襄阳市2018年中考物理试题【答案】D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。
(真题解析)2018年中考物理母题题源系列专题15电路故障含解析
专题15 电路故障【1】（2018年泰安卷）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【答案】C故选C。
【2】（ 2018年扬州卷）如图所示，闭合开关后两灯不亮，用电压表先后测得U AD=U AC=U AB=4.5V，则故障可能是（）A. 灯L1发生断路B. 灯L2发生断路C. 灯L1发生短路D. 灯L2发生短路【答案】A【解析】由题意可知，闭合开关后两灯都不亮，测得U AD＝U AC＝U AB＝4.5V，说明电源电压为4.5V；A、若灯L1发生断路，电压表并联在L1两端时与电源相通由示数且等于电源电压，故A符合题意；B、若灯L2发生断路，电压表并联在L2两端时与电源不相通，没有示数，故B 不符合题意；C、若灯L1发生短路，电压表同时被短路没有示数，灯泡L2发光，故C不符合题意；D、若灯L2发生短路，灯泡L2发光，电压表有示数，故D不符合题意。
故选：A。
点睛：电路发生断路时，当电压表的正负接线柱与电源两极相连时，电压表有示数，否则无示数。
【难点中心】对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。
【考点难点突破】【知识链节】1．电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
2．电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
2018年全国中考物理真题专题汇编--简单电路
2018年全国中考物理真题专题汇编--简单电路一．选择题（共24小题）1．（2018•邵阳）在如图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A．灯L1、L2是串联的B．电流表的量程应选0﹣3AC．电压表的量程应选0～3VD．电压表测的是灯L1两端的电压【分析】先分析电路图得出两灯的连接方式以及电流表和电压表的测量对象，利用欧姆定律确定电路中电流，据此确定电流表的量程；根据电源电压确定电压表的量程。
【解答】解：由图知，两灯泡L1、L2串联，电流表测量电路中电流，电压表测量灯L1两端的电压；而两灯的电阻相等，因此两灯泡分得的电压相同，即U1=U2=U=×3V=1.5V；电路中的电流：I===0.3A；所以电压表的量程应为0～3V，电流表的量程应为0～0.6A．故ACD正确、B 错。
故选：B。
2．（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒【分析】（1）（2）自然界只存在两种电荷，正电荷和负电荷，丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电；（3）同种电荷相互排斥，异种电荷相互吸引；（4）正电荷定向移动的方向为电流的方向。
【解答】解：A、摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；B、毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，验电器的金属箔先闭合，说明验电器带的是正电荷，发生了中和现象，后又张开，说明负电荷比较多，同种电荷相互排斥，故B错误；C、验电器的工作原理是同种电荷相互排斥，故C错误；D、橡胶棒带接触验电器的金属球时，验电器的金属箔先闭合，橡胶棒上的负电荷从橡胶棒转移到验电器上，故电流的方向是从验电器到橡胶棒，故D正确。
2018全国中考物理试题分类汇编------家庭电路(含答案)
2018全国中考物理试题分类汇编---家庭电路一．选择1．（2018•乐山）关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施2．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上3．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．4．（2018•咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。
在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（）A．有时可在电线上晾哂衣服B．熔丝烧断后，可用铜丝代替接上C．控制电灯的开关应接在零线上D．发现有人触电，应立即断开电源开关，切断电路5．（2018•黄石）关于安全用电，下列说法正确的是（）A．家用电路中的保险装置应装在零线上B．冬天使用烤火器，在人离开时，应将其关闭C．可以私自将工厂的动力电路的电接到家中使用D．雷雨天气可以打着雨伞在开阔地上行走6．（2018•孝感）下列有关物理现象中说法正确的是（）A．家庭电路中电流过大时，可能是电路发生了短路B．物体内能增加时，一定是外界对物体做了功C．声控开关是利用声音的音调来控制电路的D．光可以在真空中传播，其传播速度与超声波相同7．（2018•荆门）我们日常生活中离不开电。
下列有关安全用电的说法中正确的是（）A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故8．（2018•威海）下列关于家庭电路和安全用电常识的说法，错误的是（）A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连9．（2018•昆明）关于安全用电，图中错误的是（）．A、使用测电笔的方法B．开关接在火线上C．螺口灯的螺旋金属接在零线上D．三孔插座应有接地线10．（2018•武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电11．（2018•长沙）“安全用电，珍惜生命”是每个公民应有的意识。
2018中考电路真题汇编精选题(含答案)
2018中考电路真题汇编精选题1.(2018·威海)苹果园里铺满银光闪闪的膜，用途是 ;这种膜表面涂有铝粉，若不小心刮到高压线上可能会导致 . (填一种电路故障)2．（2018•烟台）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。
请在图中帮助他画出符合要求的电路图（导线不得交叉）。
3．（2018•淄博）如图把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。
用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。
则（）A．吸管带正电B．吸管与玻璃棒带同种电荷C．餐巾纸与吸管摩擦时，吸管得到电子D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上4．（2018·潍坊）汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。
不能出现操作转向开关，左、右转向灯同时亮的情况。
下列设计最合理的是（）A B C D5．（2018·临沂）用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。
以下说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电子B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移6．（2018·临沂）小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是（）A．B．C．D．7.（2018·济宁）打扫房间时，小易用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。
擦过的镜面因________________而带了电，带电体有_________________的性质，所以绒毛被吸在镜面上。
上海5年(2018-2022)物理中考真题1年模考题分项汇编专题14 电学故障题(解析版)
专题14 电学故障题一、填空题1．（2022·上海·中考真题）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。
若电路中仅有一处故障，且只发生在电阻R1、R2上。
现通过接入一个电表来判断故障。
① 应选择如下方案_______________；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间① 请写出选择方案后，闭合开关S 后的操作、电表的示数变化情况及其对应的故障：_____________。
【答案】A见解析【解析】[1][2]A．电路中R1、R2并联，各支路用电器工作互不影响，将电流表串联接入Q点，Q 点在干路上，闭合开关后，向左滑动变阻器的滑片P，若电流表的示数不变，则R2断路；若电流表示数变大，则R1断路。
故A符合题意；B．将电压表并联在Q、M点之间，电压表被电路中的导线短路，开关闭合后电压表始终没有示数，因此无法判定故障位置。
故B不符合题意；C．电路中R1、R2并联，将电压表并联在M、N两点之间，即电压表测R2两端电压，由并联电路各支路两端电压与电源电压相等可知，开关S闭合后，电压表测电源电压，示数始终不变，因此无法判定故障位置。
故C不符合题意。
故选A。
2．（2021·上海·中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。
请写出两电表的变化情况及其对应的故障。
______、______ 。
【答案】电压表示数不变，电流表示数变大：R1短路电流表示数变大，电压表示数变小：R2短路【解析】[1][2]若电路故障为R1断路，则不管开关S断开还是闭合，两表的示数都为零不会改变，所以故障不可能是R1断路；若电路故障为R2断路，则电流表示数为零，电压表通过R1连接在电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故障不可能是R2断路；若电路故障为R1短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故障为R2短路，开关闭合前电路断路，电路中没有电流，电压表通过R1测电源电压，当开关S闭合后，电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。
2018中考物理重点突破(五) 电路故障分析及答案
2018中考物理重点突破（五）电路故障分析一、选择题1. (2017常德)在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是()第1题图A. L1短路B. L1断路C. L2短路D. L2断路2. (2017深圳)小明把台灯插入插座，闭合开关，家里的总空气开关立刻跳闸，请分析造成这种现象的原因是()A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路3. (2017营口) 如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮．如果把电压表改接在L1两端，示数为2.8 V；如果把电压表改接在电源两端，示数也为2.8 V，则该电路的故障是()A. L1断路B. L2断路C. L1短路D. L2短路第3题图第4题图4. (2017哈尔滨)如图，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是()A. 滑动变阻器断路B. 滑动变阻器短路C. 灯泡L2短路D. 灯泡L2断路5. (2017恩施)如图，当开关闭合时，发现电路中的电表只有两个有明显偏转，则电路中发生的故障可能是()第5题图A. 电压表短路B. 电流表断路C. 滑动变阻器短路D. 灯泡L短路6. (2017鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是()A. (1)和(2)B. (2)和(3)C. (2)和(4)D. (1)和(4)7. (2017十堰)如图所示，小明在探究串联电路电流规律实验中，闭合开关后两灯均不亮，他用一个电流表去检测电路故障，当电流表接A、B两点时两灯均不亮：当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是()A. L1断路B. L1短路C. L2断路D. L2短路第7题图第8题图8. (2017广元)如图所示的电路，闭合开关S，灯泡L 1、L2均不发光，且电流表和电压表指针均在零刻度．现将灯泡L 1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转．依据上述信息可以判断()A. 灯泡L1的灯丝断了B. 灯泡L2的灯丝断了C. 电源接线处松脱D. 电流表损坏了9. (2017连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现两个电表的示数都变大．则出现这种故障的可能原因是()A. R1短路B. R1断路C. R2短路D. R2断路第9题图第10题图10. (2017威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是()A. 灯L断路B. 灯L短路C. 电阻R断路D. 电阻R短路11. (2017烟台)如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光．拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则()第11题图A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路12. (2016凉山州)在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小明连接的电路有不妥之处，改正的方法是()第12题图A. 将导线K的a端移至接线柱AB. 将导线M的c端移至接线柱BC. 将导线M的c端移至接线柱DD. 将导线L的b端移至接线柱D二、填空题13. (2017长春)如图所示的电路中，当开关闭合时，灯不发光，电压表的示数为0；当开关断开时，灯仍不发光，电压表示数为6 V．则电路中的故障是灯________(选填“短路”或“断路”)．电源两端电压为________V.第13题图第14题图14. (2017葫芦岛)如图所示电路，电源电压及灯L的额定电压均为6 V．闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L 断路或________(故障发生在变阻器R或灯泡L处)．为检查故障原因，将变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为________．若此时电流表示数为0.3 A，电动机线圈电阻为2 Ω，则1 min时间内电动机消耗的电能为________J.15. (2017恩施)家庭电路中，电灯正常发光．当在三孔插座上插入电饭煲时电灯突然熄灭，拔出插头后用测电笔测试，发现插入左右两孔时氖管均发光，此故障的原因是________________；排除故障后，再将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，经检查发现保险丝熔断，此故障的原因可能是________________________．16. 小明在实验室做测量小灯泡正常发光时的电阻的实验，实验电路图如下所示，在多次做实验的过程中小明遇到以下问题，请你帮他一起分析、解决．第16题图(1)开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是__________________________．(2)实验时，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表______示数，电流表______示数(均选填“有”或“无”)．(3)闭合开关后，小灯泡发光，电流表无示数，电压表有示数，产生这一现象的原因是____________________________．(4)闭合开关后，小灯泡不亮，电流表有示数，电压表无示数，产生这一现象的原因是____________________________________．17. 在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6 V的电源、标有“3.8 V 1.5 W”的小灯泡、标有“20 Ω 1.5 A”的滑动变阻器，导线若干．(1)请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(要求连线不得交叉；电流表的量程选择要恰当)．第17题图(2)甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①______________________________________________；②________________________________________________.(3)乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是________．A. 更换小灯泡B. 检查电路是否断路C. 移动滑动变阻器滑片，观察小灯泡是否发光(4)下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是________________________________．答案1. B 【解析】因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，另一盏灯仍正常发光，且电压表和电流表示数均不变，说明电流表所在的支路完好，另一支路发生断路，故应是L1断路．故选B.2. C 【解析】如果是插头短路，将其插入插座时，空气开关会立刻跳闸，A错误；灯丝断路和灯头内断路不会造成空气开关跳闸，B、D错误；灯头内短路，电流不经过灯丝就构成回路，造成空气开关跳闸，C正确．故选C.3. A 【解析】两灯泡不亮，L2两端无电压，说明故障是断路而不是短路，测量L1两端时，电压等于电源电压，说明此时电压表在电路中形成通路，故除L1以外的地方不存在断路，故L1为断路，A正确．故选A.4. C 【解析】若滑动变阻器断路，两灯泡均不亮，A错误；若滑动变阻器短路，调节变阻器滑片P，两个灯泡的亮度均不变，B错误；若灯泡L2短路，灯泡L1亮，L2不亮，调节变阻器滑片P，L1变亮，L2始终不亮，C正确；若灯泡L2断路，两灯泡均不亮，D错误．故选C.5. D 【解析】若电压表短路，则其他用电器也被短路，电表都没示数，A错误；若电流表断路，被断开没有示数，有示数，B错误；若滑动变阻器短路，则三个电表都有明显的偏转，C错误；若灯泡L短路，被短路没示数，电路中的电流增大，和有明显的偏转，D正确．故选D.6. B 【解析】引起家庭电路的空气开关跳闸的原因有两种：一是短路；二是过载，即电路消耗的电功率过大．(1)开关的两个线头相碰，即开关处于闭合状态，此时与开关串联的用电器工作，空气开关不会跳闸；(2)插头的两个线头分别连接火线和零线，相碰后会发生短路，导致空气开关跳闸；(3)电路中增加了大功率的用电器，易造成过载，引起空气开关跳闸；(4)户外输电线绝缘皮损坏，容易造成触电事故，不会造成空气开关跳闸．(2)和(3)符合题意，故选B.7. C 【解析】把电流表接在A、B两点时，由于电流表的内阻很小，相当于L1被短路，但两灯仍不亮，说明L2一定发生故障；把电流表接在B、C两点时，相当于L2被短路，只能是L1发光，因此电路故障是L2断路．故选C.8. B 【解析】闭合开关S，灯泡L1、L2均不发光，且电流表和电压表指针均指在零刻度线，说明电路一定发生了断路；当把灯泡L1、L2位置对调，灯泡L1、L2仍不发光，电流表指针不动，但电压表指针明显偏转，说明电压表测电源电压，即与电压表并联的灯泡L2发生了断路，即电路故障是灯泡L2的灯丝断了．故选B.9. C 【解析】分析电路图可知，电阻R1，R2串联，电流表测电路中的电流，电压表测R1两端的电压．若R1短路则电压表被短路，此时电压表无示数，A错误；若R1断路则电压表串联入电路，电压表示数等于电源电压，所以它的示数变大，但是因为电压表的电阻很大，此时电流表的示数变小，B 错误；若R2短路则电路中的总电阻减小，电流表示数变大，电压表测电源电压，C正确；若R2断路，则电路不通，两个电表都没有示数，D错误．故选C.10.B 【解析】由题图可知，定值电阻R与灯泡L串联接入电路，电流表测电路电流，电压表测灯L两端电压．若灯L断路，电流表无示数，灯泡不亮，A错误；若灯L短路，电压表无示数，电流表有示数，B正确；若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，C错误；若电阻R短路，电压表测电源的电压有示数，电路通路，电流表有示数，灯泡发光，D错误．故选B.11. C12.B 【解析】将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压且示数不变，不能进行实验探究，故A不可行；将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，可以进行实验探究，故B可行；将导线M的c端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；将导线L的b端移至接线柱D时，滑动变阻器被短路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B.13.短路 6 【解析】由图可知，灯泡L与电阻串联，电压表测量L两端的电压，闭合开关后，灯泡不发光，电压表无示数，因此是L发生了短路；断开开关后，相当于将电压表与电阻串联，灯泡仍不发光，电压表示数为6 V，并且等于电源电压，所以电源电压等于6 V.14.灯L短路灯L短路108 【解析】闭合开关S，灯L发光一段时间后突然熄灭，若只有一只电表示数变大，则故障原因可能是灯L短路；将变阻器换成电动机，若电动机能正常工作，则可判断为灯泡L短路；1 min消耗的电能为W＝UIt＝6 V×0.3 A×60 s＝108 J.15.零线断路插座短路【解析】插座的左右两孔都能使测电笔的氖管发光，表明左右两孔都与火线连通，故障原因是零线断路；保险丝熔断，说明短路，可能是手机充电器的插头插入后，插座短路．16. (1)小灯泡断路(2)有无(3)电流表发生短路(4)小灯泡短路17. (1)如答图所示(2)①连接电路时没断开开关②滑动变阻器没调到最大阻值(3)C (4)灯丝电阻与温度有关第17题答图【解析】(1)根据题意知灯泡的额定电压是3.8 V，额定功率是1.5 W，则灯泡的额定电流I＝P U ＝1.5 W3.8 V≈0.39 A，则电流表选择0～0.6 A量程，电流表、灯泡、滑动变阻器、开关串联接入电路，滑动变阻器接一上一下两个接线柱，电路图如答图所示；(2)为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置．甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；(3)乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作；(4)随着时间的增长小灯泡发热，电阻增大，则灯丝电阻与温度有关．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
27电路故障题
7．（2018·泰安）如图所示的电路中，小灯泡L1、L2 规格相同，闭合开关S 后，发现L1 不亮，L2 发光。
此电路的故障可能是C
A．灯L1 短路L
2
B．灯L2 短路
C．灯L1 断路
D．开关S 接触不良
10．（2018·龙东）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（）
A．L1短路B．L2短路C．L1断路D．L2断路
【解答】解：
由电路图可知，两灯泡并联，电流表A测量L2的电流，电压表测量L2两端电压（即并联电路两端的电压）；
A、若L1短路，则L2也同时被短路，两灯都不发光，而题中只有一盏灯发光，故A不符合题意；
B、若L2短路，则L1也同时被短路，两灯都不发光，故B不符合题意；
C、若L1断路，只有L2发光，电流表、电压表都有示数，故C不符合题意。
D、若L2断路，只有L1发光，电流表无示数，电压表有示数，故D符合题意；
故选：D。
9．（2018•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。
【解答】解：A、如果甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；
B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中有电流，电流表有示数，故B符合题意；
C、若甲灯灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；
D、若乙灯灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意。
故选：B。
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。
8. （2018·扬州）如图所示，闭合开关后两灯不亮，用电压表先后测得
U A D=U A C=U A B=4.5V，则故障可能是（ A ）
A．灯L1发生断路 B．灯L2发生断路 C．灯L1发生短路 D．灯L2发生短路10．(2018·西宁)如图3所示是小文研究电路中电流、电压特点的实物连接图，5
当开关闭合时，灯L亮，灯2不亮，电流表和电压表均有读读数，
则故障原因可能是D
A．L1断路
B．L1短路
C．L2断路
D．L2短路
13．（2018·怀化）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ B ）
A．电流表断路，并且L1、L2灯丝断了B．灯泡L1灯丝断了
C．灯泡L2断路
D．灯泡L1短路。
