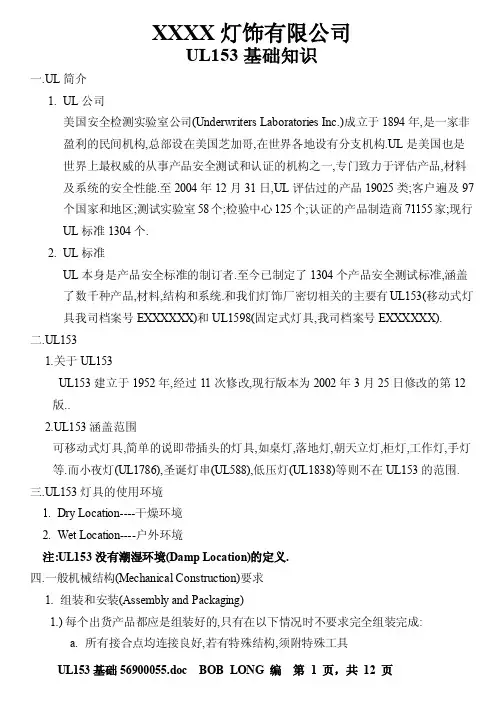

灯饰安规（ul153）培訓教材
XXXX灯饰有限公司UL153基础知识一.UL简介1.UL公司美国安全检测实验室公司(Underwriters Laboratories Inc.)成立于1894年,是一家非盈利的民间机构,总部设在美国芝加哥,在世界各地设有分支机构.UL是美国也是世界上最权威的从事产品安全测试和认证的机构之一,专门致力于评估产品,材料及系统的安全性能.至2004年12月31日,UL评估过的产品19025类;客户遍及97个国家和地区;测试实验室58个;检验中心125个;认证的产品制造商71155家;现行UL标准1304个.2.UL标准UL本身是产品安全标准的制订者.至今已制定了1304个产品安全测试标准,涵盖了数千种产品,材料,结构和系统.和我们灯饰厂密切相关的主要有UL153(移动式灯具我司档案号EXXXXXX)和UL1598(固定式灯具,我司档案号EXXXXXX).二.UL1531.关于UL153UL153建立于1952年,经过11次修改,现行版本为2002年3月25日修改的第12版..2.UL153涵盖范围可移动式灯具,简单的说即带插头的灯具,如桌灯,落地灯,朝天立灯,柜灯,工作灯,手灯等.而小夜灯(UL1786),圣诞灯串(UL588),低压灯(UL1838)等则不在UL153的范围.三.UL153灯具的使用环境1.Dry Location----干燥环境2.Wet Location----户外环境注:UL153没有潮湿环境(Damp Location)的定义.四.一般机械结构(Mechanical Construction)要求1.组装和安装(Assembly and Packaging)1.)每个出货产品都应是组装好的,只有在以下情况时不要求完全组装完成:a.所有接合点均连接良好,若有特殊结构,须附特殊工具b.没有电气连接外露c.电气连接应有防拉结构d.附有安装说明书e.符合UL规定和出厂安装说明书2.)电线通过的一只灯的二个包装时分离部份(K/D)时要求:a.电线旋转不超过360°b.电气连接应有防拉结构在以下情况都成立时,旋转可以超过360°:a.电线通过的管内径达到或超过12.7mmb.在没有阻碍的管里每3”不能超过一个圈c.电气连接不可外露d.电气连接应有防拉结构2.电气外壳(Enclosure)1.)主要作用a.隔开带电部份b.防火,防电击,防电磁c.机械保护2.)外壳材料a.玻璃(Glass)b.金属(Metal)c.尿醛树脂(Urea resin)（注：不是POL Y）d.陶瓷(Porcelain)e.电木(Phenolic composition)f.塑料(Plastic)g.木(Wood)3.)需要外壳保护的部份:a.电气接合点b.支路电线,如SPT-1,1015等c.变压器,电容d.镇流器e.外露的带电部件4.)金属外壳最小厚度(粗胚):长度26”以内:受力情况下铁0.51mm(0.41mm),铜铝0.64mm(0.51mm)不受力情况下铁0.41mm(0.33mm),铜铝0.51mm(0.41mm) (括号内资料为有转折加强的部件)5.)塑料外壳a.要符合撞击测试要求b.要遵守UL746C:防火等级在V-2或以上,通过烤炉温度测试c.在正常使用时塑料部份不会熔化或变形6.)外壳开孔a.不能接触带电部份,即通过带电部份的可接近性测试b.内有电线绕组的外壳不能有开孔或焊渣c.外壳上不能开安装孔3.电线通道与电线导管(Wireways and Tubing)1.)电线通道应平顺没有尖刺和锋利的边缘2.)电线导管内部应没有尖锐的边缝和结3.)螺丝,螺纹和自攻螺丝在电线通道上外露不超过4.8mm4.灯罩说明书(Shade Construction)1.)一只灯出货时应配灯罩,如不配灯罩则要在说明书里限定灯罩尺寸2.)灯罩应能以可靠的材质来保持其形状3.)说明书应指明灯罩在使用前取下外面防尘罩4.)CSA规定灯罩有慢燃要求5.防拉装置(Strain Relief)1.)作用:任何灯具都应提供抗拉的装置以防止电源的外力直接传递到灯具内部的电气接点或是灯头接线等2.)防拉主要方式:打结(UL结,死结),线扣,八字扣,固定夹,锁式线扣等3.)锁式线扣不能用SPE-2,SPT-2,SVT,SVTO等线上,除非加一层适当的保护(如热缩管等)或者锁式线扣通过UL认证可以用于上述电线4.)当用打结方式防拉时,与线结接触的表面应无尖刺和锋利的边缘以防止电线损伤五.一般电气结构(Electrical Construction)要求1.组装和安装(Assembly and Packaging)电气线路应完全接好,以下情况除外:1.)带快捷插头,插座的2.)不会损坏电线3.)拉链开关的拉链,具备说明书2.带电部份(Live Parts)的可接近性1.)灯具在正常使用时带电部份是不能接触的,除非:a.低压电路(30V或以下，峰值42.4V或以下)b没有电气接线幷且有防拉的电线2.)可接近性测试a.用探棒测试b.测试对象是非用工具不能拆卸的部份3.爬电距离(Electrical Spacing)1.)在未绝缘的两极之间和未绝缘的两极与未绝缘的金属之间的隔空距离为6.4mm,表面距离为9.5mm2.)加绝缘层可减小两极之间和两极与金属之间的距离(最小距离不低于1.2mm)4.电线和导体(Wiring and Conductors)1.)电线不低于18AWG2.)24AWG到18AWG的电线可用于马达及变压器上,但需符合以下条件:a.此线被完全包覆b.线的长度不超过152mmc.通过异常操作测试3.)24AWG到18AWG的电线可用于低压电路4.)任何内配线可以小于18AWG,但必须提供适当的保护装置如保险丝,外壳等,同时考虑非正常使用及短路的使用情形5.)电线温度,电压a.额定温度:60℃,75℃,90℃,105℃,150℃,200℃,250℃额定电压:300V,600Vb.电线温度90℃(或105℃)的加玻璃纤维导管(0.25mm厚硒套管)可当作150℃用c.电线20288是可接触的,只能作内配线,不能作主电源线5.接线(Splices and Connection)1.)用螺丝固定的接线电线的剥线顶端应沾锡3.2mm以上2.)接线处的机械性能和电气性能固定3.)未绝缘的导体需加绝缘4.)常用绝缘可用绝缘胶布5.)接头在弯管和中座中不用定位6.)快速连接遵循UL310的规定6.电线可弯曲性1.)电线弯曲要符合UL标准2.)在弯曲使用中不得有:a.割伤或磨损b.电气连接中的受力或移动3.)电线SV,SVO,SVOO,SVT,SVTO,SVTOO不能打结或过度弯曲7.电源线(Power Supply Cords)1.)应配有与灯具功率相配套的插头2.)应不低于18AWG,常用的电源线有SPT-2,SVT,SJT等3.)SPE-1,SP-1,SPT-1不能作电源线4.)SPT-1可用于内配线5.)电源线出线至少5’6.)SPT-2(W),SJT(W)可用于户外7.)SPT-1,SP-1,20288作内配线时撕开不超过3”(76mm),否则要加套管8.插头(Attachment Plug)1.)插头分两脚和三脚,三脚插头可用于户外环境中2.)一般插头是15A,125V9.极性识别(Polarization and Identification)1.)插头负极:两叉插头中加宽的一边是负极,三叉插头左边的一极是负极2.)扁平线(SPT-1,SPT-2)有凸起线为负极,圆型线(SVT,SJT)上的白线是负极3.)灯头里螺纹是负极4.)开关,保险丝和其它保护装置要断正极10.接地与连通(Grounding and Bonding)1.)若使用三线式插头电源线,则所有可接触的且可漏电的导体皆应连通且接地2.)须接地连通的部份不得有表面处理导致不连通3.)锡焊或塑料材料之固定都不是接地连通的有效方式4.)接地连通的有效方式有:a.机械螺丝和螺母b.机械螺丝旋入铁板两牙以上c.铆钉及内齿华司5.)用以接地连通的螺丝或铆钉等不得同时用以固定其它用途之部件6.)接地电阻值应小0.1欧姆,接地电线最小16AWG11.灯头(Lampholders)1.)灯头接线应有外壳保护,不可外露2.)如灯具有外露接点且附加一个纸套管来做绝缘,则此纸套管需设计为以工具才能拆下3.)三段带开关灯头只能灯泡朝上4.)美规常用灯头规格:a.E26(E27)b.E12,E10c.E17d.卤素灯头e.荧光灯头12.开关(Switches)灯具没有要求一定要配开关13.插座(Receptacles)1.)每只灯限用2个单插座或1个双插座2.)插座与插头应保持同型号幷且区分极性3.)插座表面应保持适当空间以方便插头插取六.白炽灯(Incandescent Units)1.免温度测试灯具(Temperature Test-Exempt Units)特点1.)不需送测2.)工厂自己测试3.)工厂自测内容 :a.灯罩架测试b.悬挂测试c.拉力测试d.平衡度测试2.不符合免温度测试即需送测的灯具 :1.)带有变压器,马达或类似发热组件2.)带有塑料电器外壳3.)密封型灯罩带有7W以上灯泡4.)正常使用下灯罩变形5.)安装在橱柜里的灯6.)带有E27金属式灯头且安装成灯泡在下的方向3.免温度测试的白炽灯必须由以下方式决定 :1.)决定灯罩种类2.)判断灯泡与灯罩的距离3.)决定灯头线温度4.灯罩种类 :(以开口是否达到右表呎寸决定开闭)1.)上开下开(Open Top/Open Bottom)2.)上开下闭(Open Top/Close Bottom)3.)上闭下开(Close Top/Open Bottom)4.)上闭下闭(Close Top/ Close Bottom)5.灯泡与灯罩的距离(见下图和下表)Open top/open botton shade minimum lamp-to-shade spacing6.灯头线最小额定温度1.)上开下开(Open Top/Open Bottom) 75℃105℃2.)上开下闭(Open Top/Close Bottom) 105℃3.)上闭下开(Close Top/Open Bottom) 105℃150℃(灯头倾斜角度>105°)4.)上闭下闭(Close Top/ Close Bottom) 105℃(灯泡功率不超过7W)7.CUL特殊规定:1.)灯罩只能是上开下开(Open Top/Open Bottom)2.)E26(E27)不能加装不利散热的灯杯和类似部件8.标贴1.)灯头标应有功率,灯泡型式,额定电压,灯泡图形2.)3段灯头的功率不低于100W(30-70-100,15-135-150,50-100-150)七.卤素灯(Tungsten Haligen Units)1.卤素灯应配备一个护罩,一个灯泡护板,一个紫外线过滤板2.朝天落地卤素灯不可使用300W以上的灯泡,若有可调的管壁则一定要有防倾倒开关八.荧光灯具(Fluorescent Units)的结构要求1.安定器应符合要求2.电线符合要求3.安定器开路电压不可超过1000V4.荧光灯灯头的额定电压需为安定器所标示的输出电压值,若安定器无标示输出电压,则灯头最少需为250V5.当安定器输出电压大于150V时,电源线必须为接地式九.高压放电灯具(HIGH-INTENSITY-DISCHARGE Units)结构要求(略)十.表面安装式灯具(Surface Mounted Units)1.壁上固定式灯具(Wall Mounted Unit)1.)壁上固定式灯具应符合下表要求,灯具总重不含安装用具.未加灯罩的则一个灯头加1/4磅测试:总重(磅) 符合条件2-1/4 (1.0KG) (A或B)及(C或D)4-1/4 (1.9KG) [(A或B)及D]或E4-1/4以上(1.9KG以上) FA:从墙面至灯具伸展距离不超过7-1/2in(190mm)为限B:从墙面至灯具重心不超过3in(76.2mm)C:灯具应附有隐藏式锁匙孔,固定孔等D:灯具应附安装工具,内含至少两只6号Type A螺丝,必须穿透架设墙面3/4in(19mm)以上E:灯具应附安装用具,内含至少10-24号机械螺丝及相配螺丝套,螺丝长度应足以穿透固定孔3/4in(19mm)厚墙面F:符合安装测试要求3.)电源线不可从紧邻安装面的地方出线4.)如安装壁上固定式灯具时需要用工具时则此灯具需用有接地的三叉电源线5.)安装壁上固定式灯具时不需要用工具的结构:a.墙面凸起的托架b.挂环,锁匙孔,五金槽等2.橱柜(外)灯(Under-Shelf Mounted Unit)1.)包括安装在架子上, 橱柜以即类似表面上的灯具2.)安装要求同壁上固定式灯具3.)插头电流要达到15A,电线要达到105℃十一.悬吊式(电线和吊链)灯具(Cord and Chain Suspended units)1.定义:Swag Lamp---铁链式吊灯Hanging Lamp---线吊灯2.吊链长度在9’~15’之间3.悬吊灯的结构要求:1.)至少附二个金属钩,金属钩应有螺丝孔2.)二个弹簧夹,每个弹簧夹配有2-7/8in(73mm)螺杆和两个长1in(25.4mm)宽5/16in(7.9mm)的夹片3.)二个自攻螺丝,每个自攻螺丝长1-3/4in(44.4mm),有1-1/4in(31.8mm)的自攻螺纹和另一端的至少6个牙的普通螺纹4.)线吊灯的电线不能直接挂在金属钩上,可加胶管或塑料钩,但须通过吊重测试5.)吊链吊灯总重不超过30b(13.6kg),否则应通过吊重测试6.)线吊灯电线负重最大值如下表:7.)线吊灯不允许有碗状,支架或钩子等去支撑其它不属于灯具本身的东西,吊链吊灯则可以但必须通过吊重测试8.)电线绝缘温度要求105℃9.)电源线出线最小15’(4.6m),同时比吊链长1’~6’(0.3m~1.8m)10.)灯具不得使用有金属外壳或外露接点的灯头11.)线上开关位于可接触金属部份38mm以外十二.夹具式灯具(Clamp-On Mounted Uints)1.夹具式灯具的夹子应可以夹1.6mm~38mm厚度的表面2.夹具式灯具的夹子不应用工具来调整3.电源线要求105℃幷且除开关外一线到底4.灯具不得使用有金属外壳或外露接点的灯头5.线上开关位于可接触金属部份38mm以外十三.橱柜(内)灯(Portable Cabinet Lights)1.分开放式和封闭式2.电源线可用SPT-2,SPE-2,要求105℃,出线10’3.有的灯具含低压电路十四.户外灯(Wet Location Use)1.定义:1.)户外灯具可以是表面固定,自由放置或固定在地面上的,会标明”Suitable for wetlocations”2.)户外灯具在雨中或阳光下或有腐蚀性的气体中(液体下)使用时没有另加保护罩2.带电部份不允许积聚水3.用于户外灯具的材料:1.)铜,铝和铜合金,铝合金,不锈钢以及类似材料2.)表面有适当保护的铁件3.)有相对运动的表面如轴,轴套等关节不需要防锈4.)陶瓷及类似陶瓷表面处理的材料4.排水孔1.)灯具在雨中或淋雨试验时允许进水,但应能及时由排水孔排出2.)排水孔应位于最利于排水的地方3.)排水孔直径为3.2mm5.防水垫片1.)为防止用户在维护灯具时丢失垫片,垫片应用夹子,夹圈,粘胶或其它机械方法固定2.)防水垫片温度要求90℃3.)防水垫片材质:a.硅胶b.橡胶c.其它防热材料6.电源线和插头1.)电源线可以是SJ,SJO,SJT或相当的电线和在电线型号后标明”W”的电线2.)电源线出线不超过50’(15.2m)3.)接地三叉插头7.灯头和开关1.)带丝口的灯头不允许用铝口2.)开关和电气外壳不允许进水8.标签和说明书1.)标明”Suitable for wet locations”2.)警告标3.)灯具材料户外环境材质证明4.)安全说明书5.)组装说明书。
灯具基础知识培训共38页
60、人民的幸福是至高无个的法。— —西塞 罗
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
灯具基础知识培训
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
灯具基础及灯具安全知识培训资料
2019/10/4
25
第二部分：灯具安全知识
B、IEC60598-1标准对灯具要求
• IP后第二位数表示：
0 无防护 无特殊防护要求 。 1 防止水滴进入 垂直下滴水滴应无害 。 2 防止倾斜15度的水滴 灯具外在正常位置和直到倾斜15度角时垂直下滴水
2019/10/4
5
第一部分：灯具基础知识
二、灯具的组成
灯具
电器件
结构件
2019/10/4
6
第一部分：灯具基础知识
二、灯具的组成
1、电器件
电器
变压器、镇流器、
灯头、电线、开 关、插头
2019/10/4
7
第一部分：灯具基础知识
二、灯具的组成
1、电器件（镇流器、变压器）
A 、镇流器的分类：镇流器主要分为两大类：第一类是电感镇流器，第二类为电子镇流器。 B、主要用于将灯泡的电流限制在规定值，及光源的启动高压； C、电感镇流器与电子镇流器的比较：
台灯
2019/10/4
地灯
夹灯
27
第二部分：灯具安全知识
B、IEC60598-1标准对灯具要求
• 二、灯具分类:
3.按安装方式： 可移式、固定式
固定式灯具：不能轻易地从一处移到另一处的灯具，因为固定以致于这种灯具只能借助于工具 才能拆卸，或因为用于不易接触到的地方。如天花灯、吊灯、墙灯（壁灯）、嵌入式灯、轨道 灯等
使用寿命: 电感镇流器在正常使用下，使用寿命基本为10年左右。 电子镇流器在正常使用下，使用寿命基本为3年左右。
电器特点: 电子镇流器在自身功效、光效比方面占有明显优势（节能、无频闪、无噪声）。 故采购 成本比电感镇流器高出2—3倍。
灯具安规基础知识
灯具安规基础知识一、 灯具防护等级分类灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。
1、0类灯具工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。
此类灯具安全性能较差，目前欧美国家已不允许生产销售。
0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、I类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。
I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。
特征：高压、有接地、单层绝缘。
3、II类灯具工作电压是高压，防触电保护采用双层绝缘的灯具。
II类灯具用符号标识，其内部可以包含有III类结构。
特征：高压、无接地、双层绝缘。
4、III类灯具工作电压是安全电压的灯具。
III类灯具用符号标识。
特征：安全电压供电。
二、 绝缘1、基本绝缘基本绝缘是灯具中用于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的高压测试。
灯具的结构应能保障正常非拆卸状态下基本绝缘不能被手（测试手）触摸到。
2、补充绝缘在基本绝缘基础上增加的一层绝缘，用于当基本绝缘失效时的防触电保护，补充绝缘必须要固定。
补充绝缘应能通过2U+1750V~的高压测试。
3、双层绝缘基本绝缘、补充绝缘同时合并在一起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。
双层绝缘应能通过4U+2750V~的高压测试。
4、单层绝缘单层绝缘就是指基本绝缘，其各方面要求与基本绝缘相同。
5、加强绝缘加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的一种单一绝缘体。
从其结构来看一般仅有一层，或由不能单独分割测量的多层组成。
加强绝缘与双层绝缘一样要能通过4U+2750V~的高压测试。
三、安全距离1、爬电距离爬电距离就是带电体与外露金属体或灯具外表面之间绝缘体内表面的总距离。
2、电气距离电气距离就是带电体与外露金属体或灯具外表面之间的最短直线距离。
灯具安规基础知识培训
灯具安规基础知识培训一：灯具可能发生的危害：1．触电 2.火灾 3.机械性危害(导致伤人) 4.辐射二：灯具按绝缘等级来分类：class 0：依靠基本绝缘防止触电的灯具,万一基本绝缘失效,只好依靠环境.ClassⅠ：这类灯具是指其带电部份只被基本绝缘层包着,而灯具之金属部份需接地装置(这类灯具不仅靠基本绝缘防止触电,还有附加<接地线>安全防护措施)classⅡ：这类灯具是指其带电部除基本绝缘层外,再有一层绝缘层包着或带部份裤加强绝缘层包着(绝缘层≧1mmclassⅢ:这类灯具完全不带高压部份和不产生高压电(这类灯具采用安全特低电压电源来防止触电,并且灯具内也不会产生高于安全特低电压的灯具)三：几种常用绝缘的订意：1：基本绝缘：用于带电部件上提供防止触电的基本防护的绝缘。
2：补充绝缘：用于基本绝缘万一失效的情况下仍能防止触电而另加的一种独立绝缘。
3：双重绝缘：用于同一部件上有：基本绝缘和补充绝缘。
4：加强绝缘：用于部件上一种单一的绝缘系统，其防触电性能与双重绝缘相当。
四：安全测试的重要性。
安全测试为人们的财产和环境提供安全保障。
五：灯具一般需要作哪些测试与标准？○A：高压测试（又称为《耐压测试》）件下,测试电压越大标准就越高.[备注:测试电流指测试所设定的漏电电流. ]2)classⅢ灯具一般不用作高压测试.3)凡带火牛[电感火牛和电子火牛]之灯具均采用4000V/3mA之标准作高压测试.(备注:电感火牛分为E1火牛和环形火牛)○B：接地测试： 1）.只针对classⅠ灯具而言2).欧[澳洲,中东]规标准:电流(l)≤10A,电阻(R)≤0.5Ω,电压(U) ≤12V3).美规标准:电流(l)≤25A,电阻(R)≤0.1Ω,电压(U) ≤12V○C:功率测试:1).中东火牛功率充许之范围:-10%-+8%加上损耗值.2).230V电子火牛功率允许之范围:10%-0%.3)灯胆.灯管.灯杯.灯泡功率允许之范围:-10%-+8%○D:极性测试:1).主要针对带有E12.E14.E17.E26.E27灯头的灯具而言(备注:螺旋式灯头必须分:正.负极性).2).底弹片为正极,边弹片或铜口为负极.○E：亮灯测试（又称为点灯测试）1）检查灯头，灯泡之间的配合性和灯头.灯泡之间的接触性。
灯具安规培训课件(PPT 36页)
最小绝缘层厚度可以小于0.5mm，应根据产生的电压 来选择
重要章节分析
5.3.1.4 当采取了足够的预防措施以保证符合11章的爬电 距离和电气间隙，可以使用没有绝缘的导体。
5.3.2内配线应适当的安置或保护，使之不受锐边，铆 钉，螺钉以及类似部件的损坏，接线不得沿电缆纵轴 绞拧超过360度。
关于扎线带能否做压线码的疑问
重要章节分析
5.2.10不得采用打结方式
重要章节分析
对于内配线的要求： 5.3.1.1与固定布线直接连接的接线，例如，通过接线端子
座，而且依靠外部的保护装置断开与电源的连接
重要章节分析
5.3.1.2通过一个内部限流装置与固定布线连接的接线， 例如灯电流控制装置，电路断流器，熔断器，保护阻 抗或隔离变压器，并将最大电流限制在2A以内：
离不够
比较常见的结构问题
问题2：元器件初次级距离不够级
电解电容壳体部分跨过初次
比较常见的结构问题
次级的三极管跟触及的保险丝之间的距离不 够
比较常见的结构问题
问题3：三类灯具，外部导线软线固定架缺失
比较常见的结构问题
问题4：扣位结构保护带电部件
比较常见的结构问题
问题5：3.2.12 除了Z型连接意外，端头应有标记，以 识别相线中线和接地线。
重要章节分析
4.7.2电源线接线端子应采取定位或者防护措施，如果 接线后的绞合导体中有一股导体从接线端子中脱出， 带电部件与金属部件无接触风险。
用最大截面积的软导体末端剥去8毫米长的绝缘层， 向弯曲。 不得碰到任何 可触及的金属部件。
灯具安规基础知识培训
标准:
GB7000.1-2002 IEC 60598-1:1999
GB---中华人民共和国国家标准 IEC--国际电工委员会:是一个所有国家电工委员 会(IEC国家委员会)组成的世界性国际标准化组 织。
灯具一般安全要求与试验
１、适用范围 使用电光源、工作电源电压不超过1000V的 灯具。 2、一般要求 灯具应设计和制造得使其在正常使用时能安 全地工作，对人或周围环境不产生危险。通常 用所有的试验来检验其合格性。
2：对产品结构的规定 1）对电性能的规定：电器间隙、爬电距离、电器组 件的选用、I 类电器结构、II 类、III类 2）对机械结构规定：运动部件的限制、运动间隙、 零件的大小、零件的棱角、停刀的时间等 3）防火的结构规定：材料的选用、阻燃等级，耐温 的要求 4）防尘防水的结构规定：IPXX 5）家用电器和商用电器 室内使用电器和户外使用电器的结构要求
3、定义 3.1灯具 凡是能分配、透出或一个或多个光源发出 光线的一种器具，并包括支承、固定和保护光 源必需的所有部件（但不包括光源本身），以 及必需的电路辅助装置和将它们与电源连接的 装置。 3.2普通灯具 提供防止与带电部件意外接触的保护，但没 有特殊的防尘、防固体异物或防水等级的灯具。
3.3通用灯具 不为专门目的设计的灯具。 3.4可调式灯具 通过接头、升降装置、伸缩套管或类似装置可使灯具主要 部件旋转或移动的灯具。 3.5基本灯具 能符合GB7000系列其他灯具标准的要求的最少数量装配部 件。 3.6固定式灯具 不能轻易地从一处移到另一处的灯具。 3.7可移动式灯具 灯具正常使用时，连接电源后能够从一处移到另一处的灯具。
2.安全标准对器具的总体要求。
1）：产品的设计和结构必须能够保证在正常情况下，它们 能正常工作，而且对使用者周围环境不产生潜在或真实的 危害，即使在人们使用不小心的情况下，也不能有危险发 生。防触电类别产品分： Ⅰ类器具：基本绝缘措施加上对容易接触到的金属部件进行 保护性接地。 Ⅱ类器具：a.基本绝缘加上附加绝缘措施，即双重绝缘。 b.加强绝缘 Ⅲ类器具：安全低电压safety extra-low voltage（SELV） CLASS I 单绝缘：要接地，不可有“回”符号。 CLASS Π a.双绝缘：外面还有一层附加绝缘层， b.加强绝缘；有“回”符号。
灯具标准基础知识培训
2012-9-10
10
十、IP等级中第一位特征数字所表示的防护等级
第一 位特 征数 字 0 1 2 无防护 防大于50mm的固体异物 防大于12mm的固体异物 防护等级 简要描述 不能进入外壳的物体的简要说明
没有专门的防护 人体的某一大面积部分，如手（但不能防 止故意地接近）。直径大于50mm的固体 手指或长度不超过80mm的类似物体。 直径大于12mm的固体异物 直径或厚度大于2.5mm的工具、金属丝等 直径大于2.5mm的固体异物 厚度大于1.0mm的金属丝或细带 直径大于1.0mm的固体异物 不能完全防止尘埃进入，但进入量不能达 到妨碍设备正常工作的程度 无尘埃进入
Ⅱ类灯具
Ⅲ灯具
电压为安全特低电压+无地线
2012-9-10
5
五、按防触电保护型式分类中的 几个注意问题（一）
1、灯具应只属于一个类别。 2、额定电压超过250V的灯具不应划分为0类。 3、在恶劣条件下使用的灯具不应划分为0类。 4、轨道安装的灯具不应划分为0类。 5、非普通灯具不应划分为0类。 6、 0类灯具可以有部分或全部基本绝缘组成的绝缘材料 外壳。 7、0类灯具也可以有金属外壳。
① 正常工作条件下，安装表面温度不超过90℃ ；
② 异常工作条件下，安装表面温度不超过130 ℃ ； ③ 镇流器/变压器失效或故障，安装表面温度不超过180 ℃； 9、正常使用的灯具无符号要求；恶劣条件使用的灯具有符号，符号为 ：
恶劣条件下使用的灯具：
一般用于恶劣环境下，为繁重机械操作而设计的 灯具（如建筑工地、机械加工车间等）
2012-9-10 13
十三、灯具按支承面材料的分类及说明(二)
*6、固定式灯具：不能轻易地从一处移到另一处的灯具。
LED灯具基本的安规要求培训课件
名称 PCB 外壳物体 变压器绕组物体 胶带(tape) 胶芯物料 内部连接线
套管
要求 UL认证(需满足125℃球压) UL认证 UL认证 UL认证 UL认证(需满足125℃球压) UL认证(温度值,电压值符合使用条件)
UL认证(温度值,电压值符合使用条件)
重点：自2014年9月1号以后，国内所有
安规认证时,认证机构需确认的并在报告中登录的零件
名称
要求
插头
符合产品使用地区的要求
电源线
有产品使用地区的认证
热保险丝
同上
电流保险丝
同上
X/Y电容 光耦
同上 同上
NTC/PTC Varistor 插头部分胶料(plug pin plastic material)
同上 同上 满足125℃球压,并有UL认证
最大耐流量 ：
定义为在导体或绝缘体融化之前，所能负载之电流。由电流流过导体所产生之 热，将决定这条电线能负荷多少电流。而单芯裸铜线所能流过的电流，可以一 直增加，直到产生的热达到铜的融点。有很多因素都会影响一条电线所能流过
之电流量，比较重要的如下： 导体大小 ：
导体截面积越大，所能负载之电流越大。 绝缘体 ：
CMX 辅线限制使用防火能力最低
LED电源均需要通过3C认证才可以使用
元器件已经有认证了，是不是就可以随意用了呢
你还需要确定以下内容 1）标准是否有效 2）证书上的电气参数是否符合 整机的要求 电压 电流 环境温度 最大壳温 寿命次数 安装要求
安规部件图示
不可拆卸的软缆或软线
0类灯具
橡胶 H03RT-F
PVC H03VH-H
LED灯具制程基本安规要求
目录
1.认证体系介绍 2.安规元件介绍及注意事项(重点电线部分） 3.灯具的铭牌标志 4.产品结构认证不符合案例分析
培训讲义：灯具基本知识
灯具基本知识
术语与名词 灯具的分类 灯具的设计 灯具的材料 灯光的表现 灯具的选用
目录一.术语ຫໍສະໝຸດ 名词1. 光源 2. 灯具 3. 电器 4. 相关色温 5. 显色性 6. 照度 7. 亮度 8. 灯具效率
灯具的分类
一 按光在空间上的分配特性分类 1.直接型
灯具的分类
四 按灯具的安装方式分类可以将灯具分为： 1、固定式灯具：
不能很方便地从一处移到另一处的灯具，这种灯具只能借助于工具才能 移动或用于不易接触到之处。固定式灯具包含吸顶灯、吊灯灯、壁灯等。 吊灯一般为悬挂在天花板上的灯具，是最常采用的普遍性照明，有直接、 间接、下向照射及均散光等多种灯型。 吸顶灯直接安装在天花板面上的灯型。包括有下向投射灯、散光及全面 照明等几种灯型，光源有白炽灯吸顶和荧光灯吸顶灯，特点是可使房间 顶部较亮，构成全房间的明亮感。缺点是易产生眩光。 壁灯是安装在墙壁上的灯具。是室内装饰及补充型照明的灯具。 2、可移动式灯具 正常使时，灯具连接电源后能够从一处移到另一处的灯具。是一种最具 有弹性的灯型。一般桌面上的台灯，地板上的落地灯都属于这种灯具。 3、嵌入式灯具。 完全或部分嵌入安装表面的灯具。泛指嵌装在天花板内部的隐式灯具， 灯具口与天花板衔接，通常属于向下直射的直接光灯型。这种灯型在一 般民用住宅中采用不多。在有空调和有吊灯顶的房间采用较多。但由于 嵌顶灯有阴暗感，因此，常和其它灯具配合使用。
4.安全性原则 灯光照明设计要求绝对的安全可靠。由于照明来 自电源，必须采 取严格的防触电、防断路等安全措施，以避免意 外事故的发生。
灯光的表现形式
灯光的表现方式
1.面光表现----面光是指室内天棚、墙面和地面做成的发光面。 天 棚在光的特点是光照均 匀，光线充足，表现形式多种多样。如用 日光灯吊灯顶，光线密度均需一致，以保每个空 间都光线充足；又 如用大面积筒灯吊灯顶，天棚上有规律的牛眼灯，犹如夜空星罗棋 布； 再如结合天棚梁架结构，设计成一个个光井， 光线从井格射出，产生别具一格的空间效果。 墙面光一般为图 片展览所用。把墙面做成中空双层夹墙，面向展示的一面的墙做 成发光 墙面，其中嵌有若干个玻璃框，框后设置投光装置，形成 发光展览墙面。大型灯箱广告也 属于此类照明。 地面光是将地面做成发光地板，通常为舞池设置，多彩的发光地 板，其 光影和色彩伴随着电子音响的节奏而同步变化，大大增强 了舞台表演的艺术气氛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、欧规灯具与Байду номын сангаас规灯具一般区别介绍
内部端子台应被固定，内配线应适当的安置或保护，使之不 受锐边，铆钉，螺钉以及类似部件的损坏，接线不得沿电缆 纵轴绞拧超过360度；外部导线应有压线码（长度超过8厘米）， 并通过后面讲到的拉力测试。-- （IEC60598， 5.2.10）
二、欧规灯具与美规灯具一般区别介绍
一、灯具国家标准介绍
3.UL153:2004，美国标准，便携式灯具安全标准。 UL1598:2008，一般固定式灯具安全标准，适用于安装在非危险 场所的固定式灯具。
二、欧规灯具与美规灯具一般区别介绍
1.从使用电压来分： EN：欧规输入电压一般为230V，但BS为240V，频率为50HZ，低压 灯为12V。 UL：美规输入电压为110-130V，频率为60HZ，低压灯为12V。 2.从电器部件来分： A.灯头（Socket） EN: 欧规一般是E14、E27、B15、B22，卤素系列同美规（认证和 电压不同） UL: 美规E12、E26，卤素系列同欧规（认证和电压不同）
二、欧规灯具与美规灯具一般区别介绍
B.电源线（Cord） EN: 欧规一般是H05VVH2-F2X0.75MM2双芯双绝缘蓝棕线（棕色为 正极）、单芯双绝缘蓝棕线、单芯单绝缘蓝棕线、棕色单/双绝 缘铁氟龙线、黄绿地线；插入灯头或端子台的线尾要包6mm长 的鳄鱼齿铜端子；地线要比主线长1寸，锁地线要上下加内齿华 司；电线在拐角处或连接出口要加防护装置，如矽套管；电线 的防拉装置为固定线扣，不可以打结。 *电源线规格H05VVH2-F2X0.75MM2解释： H -- H代表HARMONIZED（协调机构）， A 代表OTHER STD （其它 机构）． 05 -- 额定电压值：03=300/300V；05=300/500V V -- 基本绝缘材料：V=PVC（聚氯乙烯）R=RUBBER（橡 胶） S=SI RUBBER（硅橡胶）N=POLYCHLOROPRENE RUBBER（氯丁橡胶） L=GLASS FIBER （玻纤维）
二、欧规灯具与美规灯具一般区别介绍
打UL结，防拉固定措施，美规可以接受，欧规不接受这种方式。 -- （UL153,17.5）
二、欧规灯具与美规灯具一般区别介绍
3.从电气性能方面来分： EN：CLASS Ⅰ– 灯具的防触电保护不仅依靠基本绝缘，而且还包括 附加的安全措施，即易触及的导电部件连接到设施的固定固定布 线中的保护接地导体上，使易触及的导电部件在万一基本绝缘失 效时不致带电。 CLASS Ⅱ – 灯具的防触电保护不仅依靠基本绝缘，而且具有附加安 全措施，例如附加绝缘或双重绝缘，没有保护接地或依赖安全条 件的措施。 CLASS Ⅲ – 防触电保护依靠电源电压为安全特低电压（SELV），并 且不会产生高于SELV电压的灯具。 SELV – 安全特低电压，safety extra-low voltage,导体之间或在任何 导体与接地之间，不超过50V的交流交流有效电压值。 -- （IEC60598， 1.2.22/1.2.23/1.2.24）
二、欧规灯具与美规灯具一般区别介绍
电源线规格H05VVH2-F2X0.75MM2解释： H -- H代表HARMONIZED(协调机构), A代表OTHER STD (其它机构)． 05 -- 额定电压值：03=300/300V；05=300/500V V -- 基本绝缘材料：V=PVC(聚氯乙烯) R=RUBBER(橡胶) S=SI RUBBER (硅橡胶) N=POLYCHLOROPRENE RUBBER(氯丁橡胶) L=GLASS FIBER (玻纤维) V --- 附加绝缘材料：同上，多一个T=TEXTILE （编织材料） H2 --- 结构：H=FLAT SEPARATE CABLE， H2=FLAT NON-SEPARATE CABLE (可省) F --- 导线结构：F=软线细线，H=软线极细线... 2 --- 线芯数： X --- 接地类型：G=有接地；X=无接地 0.75 --- 截面积：0.75=0.75 mm2
2.EN60598-1：2008 （BSI British Standards）欧洲标准，第1部分： 一般安全与试验。（EN60598与IEC60598内容基本一致， EN60598欧洲国家灯具安规标准，IEC60598为国际电工技术委员 会认可的标准。） GB7000.1-2007完全由IEC60598翻译而来。
Prepared by: Frank Approved by: ------
主要内容
一、灯具国家标准介绍 二 、欧规灯具与美规灯具的一般区别介绍 三 、一般测试介绍 四、其他安规知识介绍
一、灯具国家标准介绍
1.GB7000.1-2007 国家标准，第1部分：一般安全与试验 GB7000.2-1996 应急照明灯具安全要求 GB7000.4-2007 灯具，第2-10部分：特殊要求 儿童用可移式灯具 GB700.9-1998 灯串安全要求 GB7000.10-1999 固定式通用灯具安全要求 GB7000.11-1999可移式通用灯具安全要求 GB7000.12-1999嵌入式灯具安全要求
UL：美规一般是SPT/SJT/SVT电源线（光滑有字的是正极）、1015# 黑白色电源线（黑色为正极）、黑白铁氟龙线、裸铜地线。插入 或接灯头时线尾要点锡3mm长；地线要比主线长1寸，锁地线要上 下加内齿华司；电线在拐角处或连接出口要加防护装置，如矽套 管等；电线的防拉装置一般是在要防拉的部位打UL结或死结。 * SPT：(Service Parallel Thermoplastic)热塑型平行线 SJT：(Service Junior thermoplastic) SVT：(Service Vacuum thermoplastic) 电源线应至少为18AWG或更大；从插头端面到电源线进入灯体处 的长度至少要5FT(1.5m)。-- (UL153, 31) 现场布线连接中，绞合导线中的导线数量不能超过5根。 -- （UL1598, 5.2.6）
