锻件与铸件超声波探伤详细教程(附实例解析)

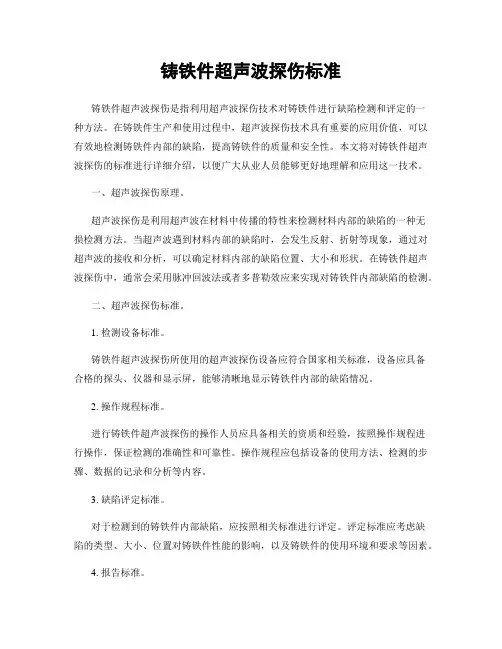

铸铁件超声波探伤标准
铸铁件超声波探伤标准铸铁件超声波探伤是指利用超声波探伤技术对铸铁件进行缺陷检测和评定的一种方法。
在铸铁件生产和使用过程中，超声波探伤技术具有重要的应用价值，可以有效地检测铸铁件内部的缺陷，提高铸铁件的质量和安全性。
本文将对铸铁件超声波探伤的标准进行详细介绍，以便广大从业人员能够更好地理解和应用这一技术。
一、超声波探伤原理。
超声波探伤是利用超声波在材料中传播的特性来检测材料内部的缺陷的一种无损检测方法。
当超声波遇到材料内部的缺陷时，会发生反射、折射等现象，通过对超声波的接收和分析，可以确定材料内部的缺陷位置、大小和形状。
在铸铁件超声波探伤中，通常会采用脉冲回波法或者多普勒效应来实现对铸铁件内部缺陷的检测。
二、超声波探伤标准。
1. 检测设备标准。
铸铁件超声波探伤所使用的超声波探伤设备应符合国家相关标准，设备应具备合格的探头、仪器和显示屏，能够清晰地显示铸铁件内部的缺陷情况。
2. 操作规程标准。
进行铸铁件超声波探伤的操作人员应具备相关的资质和经验，按照操作规程进行操作，保证检测的准确性和可靠性。
操作规程应包括设备的使用方法、检测的步骤、数据的记录和分析等内容。
3. 缺陷评定标准。
对于检测到的铸铁件内部缺陷，应按照相关标准进行评定。
评定标准应考虑缺陷的类型、大小、位置对铸铁件性能的影响，以及铸铁件的使用环境和要求等因素。
4. 报告标准。
对于每次进行的铸铁件超声波探伤，应编制相应的探伤报告。
报告应包括铸铁件的基本信息、探伤设备的信息、操作人员的信息、检测结果和评定结论等内容，报告应具备完整性和可追溯性。
三、应用范围。
铸铁件超声波探伤适用于各种类型的铸铁件，包括铸铁管、铸铁板、铸铁轮等。
在铸铁件的生产、加工和使用过程中，可以通过超声波探伤技术对铸铁件进行定期检测，及时发现和处理铸铁件内部的缺陷，确保铸铁件的质量和安全性。
四、注意事项。
在进行铸铁件超声波探伤时，应注意以下事项：1. 确保操作人员具备相关的资质和经验；2. 确保超声波探伤设备的正常运行和准确性；3. 对检测到的缺陷进行合理的评定和处理；4. 编制完整的探伤报告，保留相关的记录和数据。
第八章 锻件与铸件超声波探伤
D f
空心圆柱体：
20 lg
PB 2x d 20 lg 10 lg ( x 3N ) Pf D D f 2
试块调节法（用于X<3N） ： 要求CSⅠ试块上Φ2平底孔声程等于或大于锻件厚度； 当试块平底孔声程小于工件时要进行计算求得声程引起的回波高差进 行修正得到检测灵敏度。
• 试块CSⅠ
试块序号 L D
CSⅠ-1 50 50
CSⅠ-2 100 60
CSⅠ-3 150 80
CSⅠ-4 200 80
试块CSⅡ
试块序号 CSⅡ-1
孔径 φ2
检测距离L 1 2 3 4 5 6 7 8 9
CSⅡ-2
CSⅡ-3 CSⅡ-4
φ3
φ4 φ6
5
10
15
20
25
30
35
40
45
试块CS Ⅲ
•
• • •
检测面选择：应符合JB/T4730标 准的要求。 原则上应从两个相互垂直的方向 进行检测，尽可能地检测到锻件 的全体积。主要检测 斜探头：周向、轴向各正、反二 个方向。 注：↑为应检测方向； ※为参考 检测方向 锻件厚度超过400mm时，应从相 对两端面进行100%的扫查。 检测时机：检测原则上应安排在 热处理后，孔、台等结构机加工 前进行，检测面的表面粗糙度 Ra≤6.3μm。 材质衰减测定
8.2 铸件超声波探伤
8.2.6 距离—波幅曲线测试与灵敏度调整 1）纵波直探头距离—波幅曲线制作 2）纵波双晶探头 3）横波斜探头 8.2.7 缺陷的判别与测定 1）缺陷判别 缺陷回波幅度大于或等于距离—波幅曲线位置； 底面回波幅度降低量≥12dB的位置； 不论缺陷回波幅大小，凡出现线状和片状特征缺陷显示的位置。 2）缺陷测定 平面型缺陷：对具有线状和片状特征的缺陷显示，用6dB法画出缺陷范 围，测出长度、面积； 非平面型缺陷：缺陷回波幅度等于或大于距离—波幅曲线者用6dB法在 探伤面画出缺陷范围； 用底面回波降低量≥12dB时，以底面回波降低12dB为条件作为缺陷边 界，划出探伤面上位置。
铸件和锻件的超声波探伤方法应用
• （二）探伤灵敏度 • JB/T4730-2005：不低于最大检测距离Ф2mm平 底孔当量直径。 • GB/T6402-91标准1级Ф2mm平底孔当量直径。 • GB/T6402-91标准2级Ф4mm平底孔当量直径。 • GB/T6402-91标准3级Ф8mm平底孔当量直径。 • GB/T6402-91标准4级Ф16mm平底孔当量直径。 • 具体根据检验要求定。
• Δ也可用二次底波B1和B2调。工件只有一 个厚度，如某饼型锻件厚300mm，直径很 大，可利用始波T和B1调（但不太准）因T 对零，B1对某刻度，如8格，此时忽略了探 头中引起混响和保护膜引起的延迟，严格 说调好后始波不在零位，而是略后左移。
• 双晶直探头： • 可在JB/T4730-2005双晶直探头标准试块 上调节，使始波对零，深45mm平底孔在第 8格以内。 • 横波斜探头： 以横孔试块按深度比例调节。
第六章 锻件与铸件超声波探伤
• • •
•
• 第一节 锻件超声波探伤 一、锻件加工及常见缺陷： 加工：由热态钢锭经锻压而成。 为改善锻件组织性能，锻后要进行正火， 退火或调质等热处理。 缺陷：铸造缺陷：缩孔残余、疏松、夹杂、 裂纹等。
• 缩孔和缩管是锻锭时，因冒口切除不当， 铸模设计不良以及锻造条件（温度、浇注 速度、浇注方法、熔炼方法等）不良所产 生的缩孔没有被锻合而遗留下来的缺陷， 是由于锻造时切头留量不足残留下来的， 多见于锻件端部，故也称缩孔残余。 • 非金属夹杂物是由熔烧不良及铸锭不良， 混进硫化物和氧化物等非金属夹杂物，或 者混进耐火材料等造成的缺陷。
• 图6-1是在轴类工件上利用作图法描绘缺陷 的示意图。
)
探头
缺陷
图 6-1
比例作图法示意图
• • • •
超声检测锻件实操步骤
考试程序步骤一、锻件（直探头2.5Pφ14K2）步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调校：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时增益Δ1dB，然后计算出150/φ3与225/φ2的回波分贝差Δ2dB，在Δ1dB基础上，调节增益旋钮增至（Δ1+Δ2）dB。
4、锻件检测：将直探头放在225mm，锻件上，全面扫查，找到200mm处缺陷波，用“波门”键调整“+”或“—”使其波门对准200mm处的反射波,使其最高波达到80%，记下此时Δ3dB.5、计算当量：则200mm处缺陷波比225/φ2波高高Δ=（Δ1+Δ2-Δ3）dB。
由公式计算出缺陷当量。
6、根据标准进行评级，整理报告。
最简单做法：锻件：步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调校：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时面板的读数Δ1dB。
锻件探伤实例讲解
谢谢大家 祝大家取得好成绩
复习思考题
山东省特种设备检验研究院淄博分院 王志飞
复习思考题
1.若用f=2.5MHz, DS=20mm直探头检测钢工 件（声速CL=5900m/s）,那么近场区长度N 、半扩散角θ 0和未扩散区长度b分别为多少 ？
解：λ =C/f=5.9/2.5=2.36(mm) N =DS2/4λ =202/4×2.36=42.4(mm)
（2）使声束中心线尽量与主要危害性
缺陷垂直；
（3）保证有足够的探伤灵敏度。
16
复习思考题
3.用2.5MHz,Φ 20mm直探头检测厚度为 400mm钢制饼型锻件，已知钢中 CL=5900m/s, 检测在200mm处发现一缺陷， 其回波比Φ 2平底孔灵敏度高12dB。问: (1)如何利用底波调整Φ 2平底孔灵敏度？ (2) 求此缺陷的当量平底孔尺寸为多少
4、结论：该锻件经UT探伤在底部中心 200mm深处发现一缺陷，相当于Φ2平底孔 当量，按JB/T4730-2005标准评为Ⅰ级。
锻件探伤实例
锻件探伤（实例2） 以175（225）mm试块底面为基准调节仪器
，探测175（225）mm锻件，要求175（225 ）/Φ 2灵敏度。(探头:2.5P20Z） 1、计算：λ ﹦C/f ﹦5.9/2.5=2.36 (mm)
锻件探伤实例
△=40lg225×3（2）/150×2 =14（7）dB
2、调节： 将探头对准175试块底面利用一次最高反
射底波调节仪器扫描速度，再将150/Φ3 （Φ2）最高反射波高调至80%波高，增益
14(7)dB，即为225/Φ2灵敏度。
锻件探伤实例
3、测试： 高△’=3dB； △’=3dB=40lg225×Φx/200×2 Φx=2.11(mm)
铸件和锻件的超声波探伤方法应用
所以“游动波形”的出现即说明有一个相对于检测点的深度在不断变化的缺陷。这种特殊的波形信号，尤以在轴类工件的探测中，当探头沿周向移动时最常见。在带有中心孔的轴上，这种波形出现得更为奇特，往往会从“底波”（即中心孔的反射波）前出现，穿过“底波”游动到底波的后面。这种现象初看起来似乎不可理解，因此，为能较清楚地介绍锻件中缺陷的存在形式与缺陷波形之间的联系，下面将通过一些游动波形图来加以说明：
4
双晶直探头——检测近表面缺陷。探头晶片面积不小于150mm2。
斜探头——晶片面积为140mm2～400mm2，频率为2.5MHZ。探测与表面垂直缺陷宜用K1（45°），必要时用60°～70°相当于K2。
表面要求与耦合剂：
1
表面要求：检测面表面要求平整，最好经机加工，表面粗糙度Ra应小于6.3μm，□工件表面应去除氧化皮、污物等附着物。
3
GB/T6402-91标准2级Ф4mm平底孔当量直径。
4
GB/T6402-91标准3级Ф8mm平底孔当量直径。
5
GB/T6402-91标准4级Ф16mm平底孔当量直径。
6
具体根据检验要求定。
7
调节方法：
底波调节法：
——实心园柱体，上、下底面平行（锻件）
（空心园锻件）
01
02
03
04
要求：X≥3N “+”外园径向探测内孔凸柱面反射，“-”内孔径向探测外园
θ为探头园柱空心工件：外面探测缺陷长Lf为：
Lf=
内园探，缺陷长Lf为：
Lf=
Xf——缺陷声程，R——外半径，r——内半径。
03
04
05
01
02
比例作图法 在超声波探伤时，有时会遇到较大的，形状复杂的各类缺陷，用当量法很难全面而完整地测定缺陷的大小，更难以判别缺陷的性质和状态。对此问题作图法将显示出一定的优点，它能将缺陷形象而直观地显露出来，以便于确定缺陷的大小和估判的性质。现以轴类探伤为例，说明作图法的应用。
锻件超声波实操步骤 (大平底)47013-友联
锻件实操步骤
（按150mm 大平底，探头5P14Z 为例）
（1）进入数字探伤模式后，按‘功能’键，选择‘6 初始化’，显示‘y/n ’，按‘9’键确认。
（2）按‘探头’键，设置探头参数，按探头实际情况，调节“直探头、频率、直径”。
（3）按‘曲线’键，选‘1’‘测零点深度’，‘一次声程’：150mm ，‘二次声程’：0mm 。
（4）把探头置于试块中心，按‘波门’键，按‘+、-’调节使屏幕显示150左右数字，按‘确定’键。
（5）使平底回波达到最高，按‘+’键自动增益到80%，记录此时dB 值，设为17dB 。
（6）根据公式dB ）（或）（或4236150
214.322536.218.12lg 2022
=⨯⨯⨯⨯=∆，若探头为5MHz ，18.1=λ，则36=∆dB ；若为2.5MHz ，36.2=λ，则42=∆dB 。
（7）探头为5MHz ，将灵敏度增益36dB 到53dB 。
（8）把探头置于待测锻件，调节波门，使屏幕显示200左右数字，按‘+’自动增益到80%，反复调节，找出最大波高，记录此时dB 值，设为47.2dB 。
（9）缺陷波高比225/2φ灵敏度基准波高高53-47.2=5.8dB 。
（10）已知2001=X ，22=φ，2252=X ，8.5=∆，求：x φ
)5625.0lg(40200
2225lg 402lg 408.512x x x X X φφφφ=⨯⨯===∆ x φ5625.0lg 145.0=，mm x 5.2=φ。
钢锻件超声检测方法
钢锻件超声检测方法嘿，咱说说钢锻件超声检测方法哈。
这钢锻件超声检测呢，得先准备好检测的工具。
啥工具呢？那超声检测仪肯定不能少哇。
这玩意儿就像个小侦探，能帮咱找出钢锻件里面的毛病。
还有探头，就像个小触角，去探听钢锻件里面的情况。
把超声检测仪打开，调试好。
可别瞎调哦，得按照说明书来。
不然这小侦探就不好好干活啦。
把探头放在钢锻件上，轻轻地移动。
就像给钢锻件做按摩似的，不过这按摩可不能太用力，不然探头会受伤的。
听着超声检测仪发出的声音，这声音可重要啦。
要是听到“嘟嘟嘟”的声音，那可能就有问题哦。
就像听到警报声一样，得赶紧停下来仔细看看。
要是声音很平稳，“嗡嗡嗡”的，那可能就没啥大问题。
检测的时候得仔细点，不能走马观花。
从钢锻件的这头检测到那头，一个地方都不能放过。
就像找宝藏一样，得认真找，说不定哪个小角落里就藏着问题呢。
要是发现有问题的地方，可以多检测几遍。
确定问题的大小和位置。
这就像医生给病人看病一样，得确诊了才能对症下药。
我给你讲个事儿哈。
有一次我们厂要检测一批钢锻件。
一开始大家都不太会用超声检测仪，检测得马马虎虎的。
结果有个钢锻件用着用着就出问题了。
后来我们请了个老师傅来教我们。
老师傅就按照上面说的方法，一步一步地教我们。
我们再检测的时候就认真多了。
一个一个钢锻件仔细检测，发现了不少小问题。
及时处理了这些问题，后面就再也没出过事儿。
所以啊，钢锻件超声检测得认真，不能马虎。
这样才能保证钢锻件的质量，让我们用得放心。
锻件纵波探伤步骤
超声检测Ⅰ级锻件实际操作步骤试件：φ200×80铝合金锻件假设：灵敏度要求为φ2平底孔当量1．阅读探伤工艺卡2．检查被检试件探测面的表面状况，应保证其上面没有影响超声波探伤的凹坑、油污等，且表面粗糙度应为：Ra ≤6.3μm 。
3．按工艺卡的要求，选择合适的仪器和探头，如CTS-22型超声探伤仪，2.5P20Z 纵波直探头。
4．开启仪器，使仪器处于正常的工作状态。
5．调节扫描速度使用被检试件80mm 的高度尺寸，按1：1的扫描速度进行调节。
①将探头置于被检试件的探测面上，通过调节仪器的水平旋钮与深度旋钮，使试件的一次底波和二次底波出现在荧光屏上。
②通过调节仪器的水平旋钮与深度旋钮，使试件的一次底波前沿对准荧光屏水平刻度10，使试件的二次底波前沿对准荧光屏水平刻度90，此时，荧光屏水平刻度1格就代表实际声程1mm 。
③调节仪器的水平旋钮，使试件的一次底波前沿对准荧光屏水平刻度80，这样，1：1的扫描速度就调节好了。
6．测传输修正值①找一块与被检试件等高的对比试块（80mm 高。
如果没有高度正好为80mm 的对比试块，选择高度最接近80mm 的对比试块）。
②将探头置于对比试块上，调节仪器的衰减器旋钮与增益微调旋钮，使试块的一次底波回波幅度达到荧光屏满刻度的80%，记录此时衰减器旋钮的读数V 1（dB ）。
③将探头置于被检试件的探测面上，调节仪器的衰减器旋钮，使试件的一次底波回波幅度达到荧光屏满刻度的80%，记录此时衰减器旋钮的读数V 2（dB ）。
④计算差值：21V V X -=，X 即为传输修正值，记录在《锻件超声检测记录》上。
当试块的一次底波回波幅度高于被检试件的一次底波回波幅度时，X 为正值（如X=3 dB ），表示被检试件的表面损失和材质衰减大于试块。
考试时如果不要求测传输修正值，则不需进行该步骤，使用老师规定的传输修正值即可。
具体操作见考试要求。
7．调节灵敏度①查阅工艺卡提供的检测灵敏度（如：GJB1580B 级）。
锻件与铸件超声波探伤详细教程(附实例解析)重点讲义资料
第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。
它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。
一些标准规定对某些锻件和铸件必须进行超声波探伤。
由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。
第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。
锻压过程包括加热、形变和冷却。
锻件的方式大致分为镦粗、拔长和滚压。
镦粗是锻压力施加于坯料的两端，形变发生在横截面上。
拔长是锻压力施加于坯料的外圆，形变发生在长度方向。
滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。
滚压既有纵向形变，又有横向形变。
其中镦粗主要用于饼类锻件。
拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。
为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。
锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。
铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。
锻造缺陷主要有：折叠、白点、裂纹等。
热处理缺陷主要有：裂纹等。
缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。
疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。
夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。
内在夹杂主要集中于钢锭中心及头部。
裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。
奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。
锻造和热处理不当，会在锻件表面或心部形成裂纹。
白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。
合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。
白点在钢中总是成群出现。
二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。
超声检测之锻件与铸件超声检测专题教学ppt课件
7) 缺陷的分布特点 锻件中缺陷所具有的特点与其形成过程有关， 铸锭组织在锻造过程中沿金属延伸方向被拉长，由 此形成的纤维状组织通常被称为金属流线。 金属流线一般代表锻造过程中金属延伸的主要方向 除裂纹外，锻件中的多数缺陷，特别是由铸锭中缺 陷引起的锻件缺陷常常是沿着金属流线方向分布的
7
• 8.1.2锻件检测方法概述 锻件检测可分为原材料检测和制造过程中的检测， 产品检验及在役检验。 原材料检测和制造过程中检测的目的是及早发现缺 陷，以便及时采取措施避免缺陷发展扩大造成报废。 产品检验的目的是保证产品质量。在役检验的目的 是监督运行后可能产生或发展的缺陷，主要是疲劳 裂纹。 锻件检测应进行纵波检测，对筒形和环形锻件还应 增加横波检测。
18
19
20
4.筒类锻件的检测 筒类锻件的锻造工艺是先镦粗，后冲压，再滚压。因此，缺 陷的取向比轴类和饼类锻件中的缺陷的取向复杂。但由于铸 锭中质量最差的中心部分已被冲孔时去除。因而筒类锻件的 质量一般较好。其缺陷的主要取向仍与筒类的外圆表面平行， 所以筒类锻件的检测仍以直探头外圆面检测为主，但对于筒 壁较厚的筒类锻件，须增加斜探头检测。 1) 直探头检测：如下图6.5示，用直探头从筒体外圆面或端 面进行检测。外圆检测主要是发现与轴线平行的周向缺陷。 端面检测主要是发现与轴线垂直的横向缺陷。 2)双晶探头检测：为了检测筒体近表面缺陷，需采用双晶探 头从外圆面或端面检测。如下图6.5示.
9
3检测方向的选择 以纵波直入射为主，有时需要纵波斜入
射和横波入射。
根据锻件中缺陷分布和方向的特点，检测时 声束入射面和入射方向的选择根据锻造工艺 和流线方向，并尽可能使声束方向与锻造流 线方向垂直。
例如：模锻时的变形流线与外表面平行，超 声声束方向应沿外表面垂直入射，扫查须沿 着外表面形状进行，常采用水浸或水套探头 方可实现。
锻件超声波检测方法
锻件超声波检测方法仪器型号友联PXUT-350+ 探头型号试块型号1 试块21 .长按功能键选择0初始化,选1当前通道,或者2所有通道,按确认.2.长按通道/设置,输入相关参数(探头类型、探头频率、晶片尺寸)然后按确认.3.测零点:长按零点/测试,选择测零点声速,出现如下界面:1).预置工件声速:5920m/s2)一次回波声程:100mm3)二次回波声程:200mm 按确定,移动探头,在CSK-1A上的100mm处找到最高波,当回波达到80%高度时,按确认.探头不动,待200mm处回波稳定不动时,按确定键.4.试块法:探伤灵敏度:200/φ2工件尺寸：长X宽X高编号：把有工件编号那一面对着自己。
1）探伤比例调节：因最大声程为200，该处回波应跳到8格，则200X1.25=250,按声程/标度＋或－调节，使屏幕显示为250mm,此时探伤比例为1:2.52）探伤灵敏度调节：将200/φ2孔的最高回波调到80%时，记下dB1= dB，即为200/φ2的探伤灵敏度；3）探工件：在端面上以150mm/s的速度探测缺陷，探到缺陷时，寻找缺陷的最高波，将最高波降到80%高度时，记下dB2= dB以及缺陷的位置X: mm、Y: mm、Sf：mm 4）计算当量缺陷评定Φx= Φ4+40lg（Φx/4）单个缺陷的质量分级等级ⅠⅡⅢⅣⅤ≤Φ4 Φ4+（＞0dB~8 dB）Φ4+（＞8dB~12 dB）Φ4+（＞12dB~16dB）＞Φ4+16dB缺陷当量直径5）将dB数调到dB1= dB后继续扫查其他缺陷。
5.底波法1）工件尺寸：长mm X宽mm X高S0 mm 编号：探伤灵敏度：S0/Φ.2）探伤比例调节：因最大声程为S0，该处回波应跳到8格，则S0X1.25=L,按声程/标度＋或－调节，使屏幕显示为L= mm,此时探伤比例为1:L/1003)探伤灵敏度的调节：将无缺陷处底波（在端面找到底波的最大波高），调到80%高度，记录dB= dB。
锻件超声波探伤
锻件超声波探伤姚志忠1. 锻件加工及常见缺陷：加工：由热态钢锭经锻压而成。
为改善锻件组织性能，锻后要进行正火，退火或调质等热处理。
缺陷：铸造缺陷：缩孔残余、疏松、夹杂、裂纹等。
缩孔和缩管是锻锭时，因冒口切除不当，铸模设计不良以及锻造条件（温度、浇注速度、浇注方法、熔炼方法等）不良所产生的缩孔没有被锻合而遗留下来的缺陷，是由于锻造时切头留量不足残留下来的，多见于锻件端部，故也称缩孔残余。
非金属夹杂物是由熔烧不良及铸锭不良，混进硫化物和氧化物等非金属夹杂物，或者混进耐火材料等造成的缺陷。
疏松是由钢锭凝固时形成的不致密和孔穴，锻造时锻压比不够未全熔合造成，主要存在于钢锭中心及头部。
铸造引起裂纹主要是指锻钢件表面上出现的较浅的龟状表面缺陷也称龟裂，是由于原材料成份不当，表面状况不好，加热温度和加热时间不合适等原因产生。
锻造缺陷：折叠、白点、裂纹等。
锻造裂纹可出现在工件中不同位置，可由缩孔残余在锻造时扩大产生，表面下气泡锻造产生，柱状晶粗大引起，轴芯晶间裂纹锻造时引起，非金属夹杂物引起，锻造加热不当，加热温度过高或加热速度过快等引起，锻造变形不当（锻件中各部位变形不均匀）引起，经锻温度过低或冷却速度过快等原因引起。
白点是因钢中含氢量较高时由锻造过程中残余应力热加工后的相变应力和热应力等原因产生，是一种细微的氢裂纹，在白点纵向断口上呈银白色的园点或椭圆形斑点，故称白点。
一般在高碳钢、马氏体钢和贝氏体钢的锻件中可能产生白点，在奥氏体钢和低碳铁素体钢的锻件中一般不出现白点。
热处理缺陷：裂纹。
由热处理工艺参数不良引起。
如淬火加热温度偏高，使晶粒粗大产生裂纹冷却速度过快产生裂纹，回火不及时或回火温度、速度不当，锻件内存在残余应力引起裂纹。
锻件中缺陷除裂纹外，大多沿锻造时金属延伸方向发展。
2 探伤方法概述2.1轴类锻件探伤①纵波（直探头）可在轴的园周方向和轴端部探测。
当轴很长时在轴端部方向一般不查或只查端部一部分区域，主要在轴园周方向查。
锻件与铸件超声波探伤详细教程及实例解析
第六章 锻件与铸件超声波探伤第六章 锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。
它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。
一些标准规定对某些锻件和铸件必须进行超声波探伤。
由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。
第一节 锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。
锻压过程包括加热、形变和冷却。
锻件的方式大致分为镦粗、拔长和滚压。
镦粗是锻压力施加于坯料的两端，形变发生在横截面上。
拔长是锻压力施加于坯料的外圆，形变发生在长度方向。
滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。
滚压既有纵向形变，又有横向形变。
其中镦粗主要用于饼类锻件。
拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。
为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。
锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。
铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。
锻造缺陷主要有：折叠、白点、裂纹等。
热处理缺陷主要有：裂纹等。
缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。
疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。
夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。
内在夹杂主要集中于钢锭中心及头部。
裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。
奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。
锻造和热处理不当，会在锻件表面或心部形成裂纹。
白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。
合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。
白点在钢中总是成群出现。
二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。
第8章 锻件与铸件超声检测讲解
轴向检测
周向检测
7
二.检测条件的选择
1. 探头的选择
对于纵波直入射法，可选用单晶探头。 低碳钢或低合金钢材料：频率：2～5MHz，
探头尺寸： Ф14mm ～ Ф25 mm； 奥氏体钢材料：频率：0.5 ～ 2MHz ，
探头尺寸：Ф14mm ～ Ф30mm；
对于较小的锻件或为了检出近表面缺陷，可选用双晶直探头，常用频率 为5 MHz。
21
(2) 双晶探头检测：采用双晶探头检测时，要利用CSⅡ试块来调节灵敏度。 先根据检测要求选择相应的平底孔试块，并以此测试一组距离不同直径相
同的平底孔回波，使其中最高回波达满刻度的80%，在此灵敏度条件下测出其 它平底孔的回波最高点，并标在示波屏上，然头连接这些最高点，从而得到一 条平底孔距离-波幅曲线，并以此作为检测灵敏度。
白点分布
白点波形
29
4. 游动回波 在圆柱形轴类锻件检测过程中，当探头沿着轴的外圆移动时，示波屏上的缺陷波 会随着该缺陷检测声程的变化而游动,这种游动的动态波形称为游动回波。
30
5. 底面回波
当缺陷回波很高，并有多次重复回波，而底波严重下降或消失时，说明锻件中存 在平行于检测面的大面积缺陷。
当缺陷回波和底波都很低甚至消失时，说明锻件中存在大面积倾斜的缺陷或在检 测面附近有大缺陷。
3. 密集缺陷回波 锻件检测中，示波屏上同时显示的缺陷回波很多，缺陷之间的间隔很小，甚至连 成一片，这种缺陷回波称为密集缺陷回波。 一般规定在边长50mm的立方体内，数量不少于5个，当量直径不小于Ф2mm的缺 陷为密集缺陷。
28
密集缺陷可能是疏松、非金属夹杂物、白点或成群的裂纹等。 锻件内不允许有白点缺陷存在，这种缺陷危害性很大。
锻件探伤
锻件探伤
Jb/4730-2005
步骤：(示例读数为增益型仪器)
1．调好仪器，将探头放在锻件上，将完好处大平底的最大回波调到基准波高80%，并记下此时的衰减器读数即底波高度:BG=22.2dB,然后根据大平底与平底孔的dB差公式:△dB=20lg((2λ*X)/(лD2))算出当前深度下大平底与ф2平底孔dB差(λ:波长=材料声速/频率;X:锻件厚度；D: 平底孔直径),例如:△dB=32dB,然后在底波调到基准波高的情况下，将灵敏度提高△dB=32db，并记下此时衰减器读数dB2=54.2dB
2．在工件上移动探头，找到缺陷最大回波，固定探头,然后将缺陷最大回波调到基准波高, 并记下此时衰减器读数dB1=52.2db,则缺陷与ф2平底孔的dB差,△dB=40lg((Df*X)/(Dj*H))=54.2-52.2=2dB,其中X:锻件厚度,H=150:缺陷实测深度,Df:待测缺陷孔径,Dj：校准灵敏度时用的平底孔直径ф2),将相关读数代入以上公式计算得到待测缺陷孔径Df
3．将Df代入公式：△dB=40lg(Df/4)计算缺陷与ф4平底孔的当量,并记作Amax=ф4+△dB=ф4-12dB,
4．保持探头在缺陷最大回波时的位置，将此时的底波调到基准波高, 并记下此时衰减器读数BF=32.2,算出BG/BF=32.2-22.2=10dB即为底波衰减量. 5．用直尺量出缺陷在锻件上的位置,横坐标X，纵坐标Y,其中圆型锻件的圆心为坐标原点，方形锻件的左下角为坐标原点，如果是密集型缺陷还需用6dB法测出缺陷面积如图：
6 将先前记录的数据填入报告。
超声波锻件探伤操作步骤
“汉威”HS610e数字超声波探伤仪简便操作说明(锻件)
一、直探头的零点校准：
按“自动调校”键，屏幕出现“请输入材料声速5940m/s”，按“确认”键；分别输入起始距离（工件厚度）和终止距离（工件厚度的倍数，例如2倍），再“确认”；用闸门锁定回波，再“确认”，待到屏幕出现“自动校准完毕”（注意：在此过程中，探头务必保持不动），完成后按“闸门”键。
二、锻件探伤应用：
1、首先将探头放在锻件工件并找出底波的最高回波，按闸门移位对应的“△”，用“左右方向”键移动闸门锁定回波，再按“自动增益”键将回波调整到屏幕满刻度的80%高度，此时记下基准dB栏读数，根据公式ΔdB=20lg（2λx/πф2）算出数值，按“增益”三次使增益栏反显，按“右上方向”键在原回波基准dB读数基础上增加刚才公式所算出的dB读数。
此时基准dB栏读数为扫查灵敏度。
注：λ=材料声速/频率=2.36， X=锻件厚度，ф=2
2、移动探头在工件上寻找缺陷波，寻找到最大回波，按闸门移位对应的“△”，用“左右方向”键移动闸门锁定回波，按“自动增益”键将回波调整到屏幕满刻度的80%高度，记下偏差dB栏读数和缺陷深度。
利用公式ΔdB1=40lg（x/h）算出数值。
注：x=锻件厚度,h=缺陷实测深度
评级方法1：Φ4±XXdB （XXdB=偏差dB栏读数-12dB-ΔdB1）
缺陷序号
X
(mm)
Y
(mm)
H
(mm)
密集区缺陷
面积比(%)
BG/BF（dB）
Amax
(φ4±dB)
评定
级别
备注
/ /
/ /
/ /。
