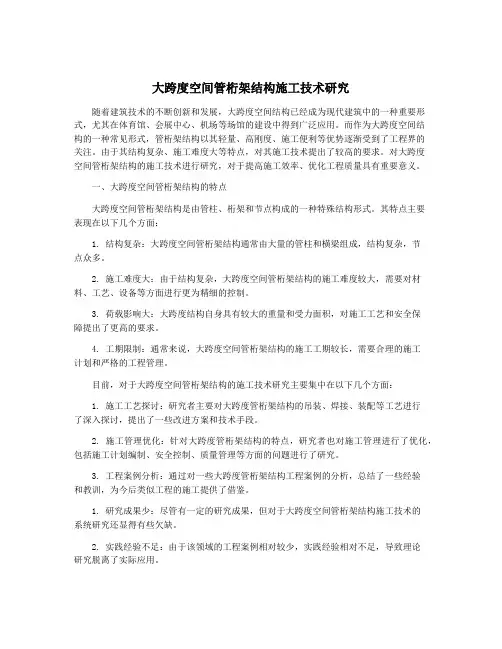

大跨度空间管桁架结构施工技术

管桁架吊装方案

天津京蓟圣光万豪酒店钢结构工程管桁架吊装方案编制人：审核人：审批人：

二O一三年三月二十日目录一、编制依据二、工程概况三、方案依据四、吊装施工准备五、吊装施工方法（一）、吊车的选择与计算六、吊装程序及方法七、施工技术措施八、安全技术措施九、施工组织施工人员分配十、吊车性能表(25吨)及吊装现场、吊装位置分布图

为了安全顺利做好天津京蓟圣光万豪酒店管桁架吊装工作，确保人员、桁架、机械的安全，保证按期完成吊装任务，我司根据对工程的了解和现场勘察，通过对吊装机具性能的精心演算和施工模拟，制定出如下吊装方案。一、编制依据 1、《钢结构安装手册》 2、《钢结构工程施工质量验收规范》GB50205—2001 3、《建筑钢结构焊接规程》JGJ81—91 4、《高层民用建筑钢结构技术规程》JGJ99—98 5、《建筑工程施工质量验收统一标准》GB50300—2001 6、《建筑施工高处作业安全技术规范》JGJ80—91 7、《建筑工程施工现场供用电安全规范》GB50194—93 8、《工程测量规范》GB50026—93 9、《建筑施工安全检查标准》JGJ95—99 10、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—91 二、工程概况 1.工程名称：天津京蓟圣光万豪酒店工程 2.工程地点：天津蓟县 3.工程内容：二榀主桁架吊装及部分次桁架吊装就位任务。其中一榀三角桁架重量17吨/榀、桁架之间次梁重量约0.7T～2.8T/榀。

三、方案依据由于二榀桁架安装在高为10.385m，如采用1台50T汽车吊吊装难度不是太大，设计规定的吊车完全满足吊装要求，为保证吊装的安全进行，我司与吊装公司反复研究决定采用2台25T汽车吊进行吊装，以便更安全有效完成吊装任务。具体机械、索具见下表：

钢结构桁架吊装安装专项施工方案

常州日研磨料有限公司新建工程1期钢结构吊装专项施工方案编制：审核：批准：江苏天腾建设集团公司一二年五月O二

目录一．编制依据 .................................................................. ... 1、工程文件 .................................................................. 2、遵循标准和规范 ............................................................ 二．工程概况 .................................................................. ... 三、施工测量 .................................................................. ... 1、技术依据 .................................................................. 2、测量作业 .................................................................. 四、预埋件预埋 .................................................................. 五、柱顶锚栓复核、验收 .......................................................... 六、钢构件运输进场 ............................................................... 七．钢桁架现场拼装 ............................................................... 1、拼装平台及设施搭设 ........................................................ 2、钢桁架现场拼装 ............................................................ 八、钢结构吊装 .................................................................. . 1、运装场地硬化处理 .......................................................... 2、吊装起重设备选择 .......................................................... 3、钢丝绳的选用 .............................................................. 4、吊装工序安排 .............................................................. 5、吊装工艺及方

廊道桁架制作安装及方案

天山铝业氧化铝输送栈桥钢结构制作安装施工方案一、工程概况栈桥钢结构包括钢柱和钢通，钢柱为双支腿和四支腿，钢柱中最重的约40t高度为28米,最高为36m重量为23吨。钢通廊共分为5个区域，A 区（A1-A4）、B区（B1-B6）、C区（C1-C8）、D区（D1-D8）、E区（E1-E2）。其中A1和B1、C1和D1、C2和D2、C3和D3共一条通廊为双皮带机通廊，其它区为单皮带机通廊。A1区安装斜度为5°，E区安装斜度为16°其余角度均约为1°。单皮带机通廊垂直高度为3.5m，宽3.5m，双皮带机通廊垂直高度为3.5m，宽6.0m。钢板仓通廊安装底标高最高为41.8m，跨电解车间屋面长度最长的一榀为46m，其重为30t。考虑到构件较长，现场运输困难，部分钢柱和钢桁架只能在现场进行拼装，加上该处工作面形成比较晚，因此栈桥的吊装存在着工期紧、工程量大、现场场地狭窄、吊装构件跨度大、吊装区域建筑物多、有磁场施焊难度大等诸多困难。二、执行的规范、规程及标准 3.1、钢结构工程施工质量验收规范（GB50205-2001）； 3.2、门式刚架轻型房屋钢结构技术规程（CECS102-2002）； 3.3、埋弧焊用碳钢焊丝和焊剂（GB/T5293-1999）； 3.4、结构用高频焊接薄壁H型钢（JB/T137-2001）； 3.5、建筑钢结构焊接规程（GBJ81-91）； 3.6、钢结构用高强大六角螺栓、螺母、垫圈与技术条件（GBT1228-1231-91）； 3.7、熔化焊用钢丝（GB/T14957-94）。三、施工工艺流程图钢柱制作安装：材料及工机具准备→放样、下料→矫正→钢柱分段制作（含标记、涂装）→基础复测→基础底部进行二次找平→钢柱分段运输至现场→钢柱吊装就位→找正、焊接→二次灌浆→验收交工钢通廊的制作安装：材料及工机具准备→放样、下料→矫正→钢桁架分片制作、编号→构件运输、堆放→构件现场组对拼装→通廊整体吊装→现场焊接构件→防腐涂漆→验收交工四、施工准备

重型大跨度钢桁架吊装技术

重型大跨度钢屋架吊装技术【摘要】： FAB12a厂房B区二层柱柱顶至屋面之间的结构形式为重型钢桁架，为超长、超大、超重件，工期紧且作业半径大。在传统吊装工艺无法实施的情况下，探索出了全新的吊装技术。【关键词】：重型钢桁架高空拼装分单元累积推移分区就位 FAB12a厂房工程B区二层为超洁净室，是整个建筑至关重要的功能部分，该矩形区域尺寸为99.6×126m，因工艺要求需有大面积无障碍空间，故在近13000m2的面积内长方向仅在两侧及中央轴线上设有柱子，单跨达46.2m。在如此大跨度的情况下，三层板的结构简支不可能通过混凝构件梁实现，因此设计中采用了钢桁架的结构形式，三层板及屋面板进而可采用钢承板+钢筋+混凝土的组合楼板。由于单榀钢桁架几何尺寸非常大，单榀单重也特别大，无法直接用吊机直接吊装到位，散件吊装则无法满足工期要求，故施工难度特别大。一、工程概况 FAB12a厂房B区二层建筑面积近13000m2，在B轴、N轴、1/G轴线上设置有3线钢筋混凝土柱，单跨46.2m。二层柱顶（+14.200m）至屋面采用结构形式为跨度方向起拱的钢桁架结构。桁架共14榀，每榀长92.4米，桁架高度为8.586m，桁架的上下弦、腹杆均为H型钢形式，两桁架之间连接的檩条也为H型钢形式，单榀净重为156吨，桁架与桁架间以系杆和支撑件相连接，形成刚性稳定结构。

桁架示意图（每榀桁架长约92.4m，高度为8.586m，净重156吨）二、施工工艺和施工顺序的确定：本工程施工重点和难点在屋盖系统的吊装，由于厂房单榀钢桁架自重大（每榀重约156吨），单榀钢桁架跨度达92.4m，高度达8.586m，安装位置位于23m高处，为超长、超大件，且第一层与第二层平台为混凝土结构平台，吊机无法在该平台上就近站位作业，必须在厂房外围站位作业，作业半径达50m，常规吊机和常规吊装方案无法实施，必须采用“组合体滑移”的方法进行安装，即——“先在厂房柱牛腿顶部安装临时滑道，散件现场拼装成小单元体、小单元体高空拼接、单片推移、分单元累计推移、分区就位”的安装方法进行安装。 “高空拼装、分单元累积推移、分区就位”的基本思路是：（一）第一层楼砼顶板和第二层砼墙柱与连系梁施工完毕后，在主厂房35轴线一侧布置一台150t履带式坦克吊；（二）搭设高空拼装平台：利用H400×400×12×8的型钢做胎具的底座（二条通长）紧贴7.3m平台楼面，用H300×300×12×8的型钢做胎具的立柱焊在H400×400×12×8型钢上，H200×200×10×8的型钢焊接在立柱上用来稳定钢柱和保证屋架梁的定位，并在H200×200×10×8的型钢上设置限位挡块和抱杆，保证单片屋架的固定、调整和加快吊车

钢结构安装方案-管桁架

钢结构安装方案管桁架结构安装工法黑龙江省安装工程公司黄宝龙（国家注册二级建造师）一、前言随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，42米、36米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共39榀，单榀最重约8吨，跨度为42米、36米，安装高度为12米。二、工法特点（一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。（二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。（三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本（四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。三、适用范围（一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构（二）建筑平面为矩形、梯形或多边形等平面。

（三）支承情况可为周边简支、或点支承与周边支承相结合等情况。（四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。（五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。（六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。四、工艺原理（一）、结构直接就位在设计位置，垂直起重设备和胎架沿屋盖结构组装方向单向移动，通过滑移胎架和行走吊机完成屋盖结构的安装。（二）、将屋盖钢结构按照榀数和网格数分成若干单元，单元可在胎架移走后形成稳定的受力体系，在满足此条件下尽量减少每单元桁架及网格数，但不得少于两榀桁架或两个网格。（三）、各单元按照吊车的起重能力又分为若干段。（四）、沿桁架垂直方向设置行走式塔吊和胎架滑移的轨道。（五）、根据单元的划分制作满足所有单元组装的可搭拆胎架，胎架需要连接成一个整体，通过手动葫芦牵拉将胎架移动到桁架单元的设计位置。（六）、吊机行走至组装单元就近位置，顺次将需要的分段吊装至滑移胎架上，拼装焊接成单元后，拆除滑移胎架支撑，将组装单元直接落放在设计支座位置。（七）、以手拉葫芦为动力源，通过滑轮组将胎架沿轨道空载滑移至下一组装单元位置，通过调节、修改形成下一单元的组装胎架，与楼面或地面做临时固定。塔吊行走至本组装单元就近位置拉点处牵拉进行等标高滑移，待滑移单元滑移到设计位置后，拆除滑移轨道，固定支座。如此逐单元拼装，分片滑移，直至完成整个屋盖的施工。概括起来该工法为：高空分片组装、单元整体滑移、累积就位的施工工艺。五、施工工艺流程及操作要点

钢结构桁架制作安装专项施工方案

XXX主体工程管桁架制作、安装专项施工方案编制：审核：批准：编制单位：XXX工程有限责任公司二O一五年十一月

目录一．编制依据 (2) 1、工程文件 (2) 2、遵循标准和规范 (2) 二．工程概况 (3) 三、施工测量 (5) 1、技术依据 (5) 2、测量作业 (5) 四、预埋件预埋 (5) 五、柱顶锚栓复核、验收 (6) 六、钢构件运输进场 (7) 七．钢桁架现场拼装 (8) 1、拼装平台及设施搭设 (8) 2、钢桁架现场拼装 (8) 八、钢结构吊装 (11) 1、运装场地硬化处理 (11) 2、吊装起重设备选择 (11) 3、钢丝绳的选用 (15) 4、吊装工序安排 (16) 5、吊装工艺及方法 (16) 6、生命线方案 (21) 九、安全施工管理措施 (25) 1、安全管理组织 (25) 2、安全管理制度 (25) 3、施工现场安全管理 (26) 十、应急预案 (34) 1、指挥方案 (34) 2、机构分工 (34) 3、事故处置 (35) 4、工程抢险抢修 (35) 5、现场医疗救护 (35)

钢结构制作、安装专项施工方案一．编制依据本施工方案是以施工图纸为依据，参考本公司以往在类似工程中的施工经验，结合本工程的实际情况及特点，并根据相应的计算、分析结果基础上进行编制而成。现行国家有关的规程、规范、标准：（1）《钢结构工程施工质量验收规范》（GB50205－2001）（2）《建筑钢结构焊接技术规程》（JGJ81-2002）（3）《建筑施工高处作业安全技术规范》（JGJ80-1991）（4）《起重设备安装工程施工及验收规范》（GB50278—2010）（5）《建设工程项目管理规范》（GB/T50326—2006）（6）设计说明、图纸以及各项技术标准规范等二．工程概况施工特点与关键：本工程工期要求短、制作量大、单体构件较重、高空安装作业多。该工程的制作过程进度、质量的控制是保证履约的关键。制作过程的关键在于桁架构件的生产工艺合理性、方法的先进性；其次是桁架的分段组对，焊接与防止变形工艺技术的合理程度；安装的关键在于安装过程的测量，合理的安装程序和重要节点的焊接。针对以上工程概况和特点，本工程主桁架拟采用单榀桁架双机抬吊的方法整体吊装，吊装方向为由3轴线至23轴线，可采取分段吊装。三、施工测量 1、技术依据（1）工程合同技术条款及图纸（2）《工程测量规范》（GB50026-93）（3）《钢结构工程施工质量验收规范》（GB50205-2001）（4）《建筑变形测量规范》（JGJ/T8-97） 2、测量作业（1）根据所建立的平面控制网和高程控制网，检查上工序提交的混凝土柱测量资料和锚固件的测量资料。（2）测量资料应包括柱中心线定位及标高测设图、竣工后中心线及标高实测资料和沉降、
