钢材允许使用温度.docx
钢材允许使用温度
3元件；（2）使用温度0~250℃；（3）设计压力≤0.6M Pa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo 尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
8、表中注明温度下限者，下限温度即为本标准的适用范围温度下限值（＞-20℃）。
q235b钢板最低允许使用温度范围
Q235B钢板是一种常用的结构钢材料，被广泛应用于建筑结构、制造业、桥梁和其他工程领域。
在使用Q235B钢板时，其最低允许使用温度范围是非常重要的，因为温度对钢材的性能和机械性能有着显著的影响。
以下是关于Q235B钢板最低允许使用温度范围的相关内容：1. Q235B钢板的普通使用温度范围Q235B钢板的普通使用温度范围通常在-20℃至20℃之间，这个范围是根据钢材的化学成分和机械性能确定的。
在这个温度范围内，Q235B钢板可以满足一般工程和建筑结构的需求，具有较好的强度和韧性。
2. Q235B钢板的低温使用性能在低温条件下，Q235B钢板的使用性能可能会受到影响。
当温度低于-20℃时，Q235B钢板的韧性和塑性会明显下降，可能出现脆断的情况。
在临界温度以下的环境中，Q235B钢板的使用应当格外谨慎，需要采取相应的防护措施或者选择其他耐低温钢材。
3. 低温冲击试验为了评估Q235B钢板在低温条件下的性能，通常进行低温冲击试验。
这个试验可以模拟实际使用中的低温环境，通过测试钢板的冲击韧性来评估其在低温下的可靠性。
根据试验结果，可以对Q235B钢板的低温使用性能进行合理的评估和选择。
4. 低温下的应用注意事项在实际工程中，若需要在低温环境下使用Q235B钢板，需要注意以下几点：- 在设计阶段就要考虑低温环境下材料的选择和应用，避免在施工和使用过程中出现问题；- 对于暴露在户外的结构，要采取防寒保温措施，以减少低温对钢材性能的影响；- 定期进行钢板及结构的检测和维护，及时发现并处理可能存在的低温损伤和隐患。
Q235B钢板的最低允许使用温度范围是一个重要的工程技术指标，对于确保结构的安全可靠具有重要意义。
在实际应用中，需要根据具体工程条件和环境要求，合理选择钢材并采取相应的防护和措施，以确保Q235B钢板在低温条件下的稳定使用。
为了更深入地了解Q235B 钢板在低温条件下的表现和使用，我们需要对其低温下的物理特性和行为有更全面的了解。
钢材允许使用温度
钢材使用温度围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6MPa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
钢材允许使用温度
钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6MPa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。

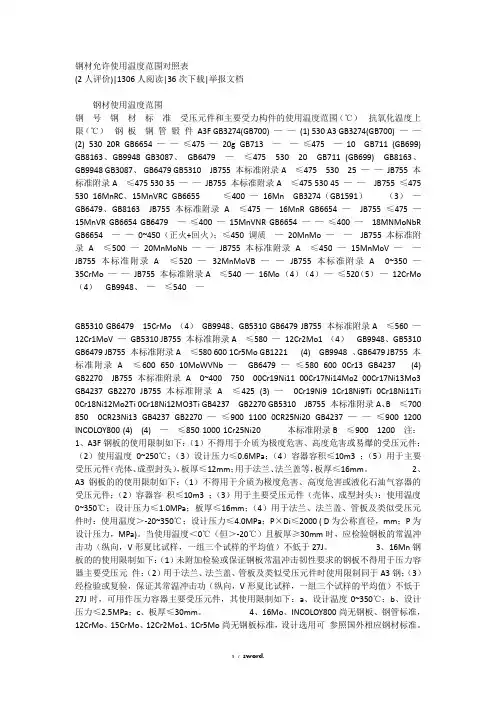

钢材允许使用温度范围对照表精选.
钢材允许使用温度范围对照表(2人评价)|1306人阅读|36次下载|举报文档钢材使用温度范围钢号钢材标准受压元件和主要受力构件的使用温度范围（℃）抗氧化温度上限（℃）钢板钢管锻件A3F GB3274(GB700) ——(1) 530 A3 GB3274(GB700) ——(2) 530 20R GB6654 ——≤475 —20g GB713 ——≤475 —10 GB711 (GB699) GB8163、GB9948 GB3087、GB6479 —≤475 530 20 GB711 (GB699) GB8163、GB9948 GB3087、GB6479 GB5310 JB755 本标准附录A ≤475 530 25 ——JB755 本标准附录A ≤475 530 35 ——JB755 本标准附录A ≤475 530 45 ——JB755 ≤475 530 16MnRC、15MnVRC GB6655 ≤400 —16Mn GB3274（GB1591）（3）—GB6479、GB8163 JB755 本标准附录A ≤475 —16MnR GB6654 —JB755 ≤475 —15MnVR GB6654 GB6479 —≤400 —15MnVNR GB6654 ——≤400 —18MNMoNbR GB6654 ——0~450（正火+回火）；≤450调质—20MnMo ——JB755 本标准附录 A ≤500 —20MnMoNb ——JB755 本标准附录 A ≤450 —15MnMoV ——JB755 本标准附录 A ≤520 —32MnMoVB ——JB755 本标准附录 A 0~350 —35CrMo ——JB755 本标准附录A ≤540 —16Mo （4）（4）—≤520（5）—12CrMo （4）GB9948、—≤540 —GB5310 GB6479 15CrMo （4）GB9948、GB5310 GB6479 JB755 本标准附录A ≤560 —12Cr1MoV —GB5310 JB755 本标准附录A ≤580 —12Cr2Mo1 （4）GB9948、GB5310 GB6479 JB755 本标准附录A ≤580 600 1Cr5Mo GB1221 (4) GB9948 、GB6479 JB755 本标准附录 A ≤600 650 10MoWVNb —GB6479 —≤580 600 0Cr13 GB4237 (4) GB2270 JB755 本标准附录A 0~400 750 00Cr19Ni11 00Cr17Ni14Mo2 00Cr17Ni13Mo3 GB4237 GB2270 JB755 本标准附录 A ≤425 (3) —0Cr19Ni9 1Cr18Ni9Ti 0Cr18Ni11Ti 0Cr18Ni12Mo2Ti 0Cr18Ni12MO3Ti GB4237 GB2270 GB5310 JB755 本标准附录A、B ≤700 850 0CR23Ni13 GB4237 GB2270 —≤900 1100 0CR25Ni20 GB4237 ——≤900 1200 INCOLOY800 (4) (4) —≤850 1000 1Cr25Ni20 本标准附录B ≤900 1200 注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6MPa；（4）容器容积≤10m3 ；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
钢材允许使用温度
钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6M Pa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P 为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
常用钢材允许使用温度
常用钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6MPa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P 为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
q255钢材允许使用温度
q255钢材允许使用温度
Q255钢是一种低合金高强度结构钢，通常用于制造桥梁、建筑
和其他重型结构。
其允许使用温度取决于具体的工程要求和设计规范。
一般来说，Q255钢的使用温度受到许多因素的影响，包括环境
温度、应力水平、载荷类型、工作时间等。
在一般情况下，Q255钢的使用温度范围通常在-20℃至50℃之间。
然而，如果在特殊工程中需要Q255钢在更低或更高的温度下使用，需要进行相应的工程评估和设计。
这可能涉及到对材料的冷冻
处理或热处理，以确保其在极端温度下仍能保持良好的强度和韧性。
此外，Q255钢的使用温度还受到其在设计中所承受的应力和载
荷类型的影响。
在高温下，Q255钢的强度和韧性可能会下降，因此
需要在设计中考虑这一点，采取相应的措施来保证结构的安全性。
总之，Q255钢的允许使用温度是一个复杂的问题，需要根据具
体工程情况和设计要求进行综合考虑和评估。
设计工程师在确定
Q255钢的使用温度时，需要遵循相关的设计规范和标准，并进行必
要的工程计算和测试，以确保结构的安全可靠性。
20号钢许可使用温度
20号钢许可使用温度
20号钢是一种优质的钢材，通常用于制造高强度和耐磨损的零部件。
这种钢材的允许使用温度取决于其具体的化学成分和加工工艺。
在正常条
件下，20号钢的允许使用温度一般在300°C至800°C之间，但在特殊
情况下，也可以达到更高的温度。
首先要考虑20号钢的化学成分对其允许使用温度的影响。
20号钢主
要由碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)等元素组成，其中碳含量在0.16%至0.22%之间，硅含量在0.15%至0.35%之间，锰含量在0.60%至
0.90%之间，磷和硫的含量较低。
这些元素的含量会影响20号钢的晶粒大小、晶格结构和热稳定性，从而影响其允许使用温度。
其次，加工工艺对20号钢的允许使用温度也有重要影响。
20号钢通
常需要经过热处理、冷却、淬火等工艺，以提高其硬度、强度和耐磨性。
在加工过程中，温度的控制和变化会直接影响到20号钢的组织和性能，
进而影响其允许使用温度。
在实际应用中，如果20号钢的允许使用温度超过其设计温度范围，
会导致材料的结构破坏、硬度降低、强度下降、甚至会发生脆性断裂等问题。
因此，在选择20号钢作为零部件材料时，需要根据具体的工作条件
和要求来确定其允许使用温度，以确保零部件的安全可靠性。
总的来说，20号钢的允许使用温度受到其化学成分和加工工艺的影响，通常在300°C至800°C之间。
在实际应用中，需要根据具体情况进
行合理的选择和控制，以确保20号钢零部件的长期稳定运行和安全可靠性。
常用钢材允许使用温度
常用钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤；P×Di≤2000 ( D为公称直径，mm；P为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥，且壁厚＞6mm的压力容器主要受压元件。
q235钢材最高使用温度
q235钢材最高使用温度
Q235钢材是一种低碳钢材料，具有优良的机械性能和可加工性能，广泛应用于建筑、桥梁、船舶、车辆等领域。
其最高使用温度取决于应用环境和所需材料性能。
Q235钢材的最高使用温度一般在400℃左右，这取决于其应用环境和所需材料性能。
在常温下，Q235钢材的抗拉强度和屈服点随温度的升高而降低，但塑性和韧性却逐渐升高。
在200℃以下，Q235钢材的机械性能比较稳定，适宜在各种环境下使用。
然而，超过200℃后，Q235钢材的机械性能开始发生变化。
随着温度的升高，其抗拉强度和屈服点逐渐降低，塑性和韧性逐渐升高。
在350℃左右时，Q235钢材的机械性能开始大幅度下降，因此其最高使用温度通常不应超过350℃。
此外，Q235钢材的使用寿命也受到其他因素的影响，如温度的波动、应力的变化、氧化腐蚀等。
如果在使用过程中，这些因素超过了Q235钢材的承受能力，会导致其机械性能下降，缩短使用寿命。
因此，在使用Q235钢材时，需要根据具体的应用环境和所需材料性能来确定其最高使用温度。
在超过最高使用温度时，需要采取适当的措施来保护Q235钢材，如采用耐高温涂层、控制温度波动等。
总的来说，Q235钢材具有优良的机械性能和可加工性能，但需要注意其最高使用温度和使用寿命的影响因素。
在使用过程中，需要根据具体的应用环境和所需材料性能来确定其最高使用温度，并采取
适当的措施来保护Q235钢材。
常用金属材料的使用温度及限制条件
常用材料的应用限制
1、铸铁
使用限制条件如下：1）使用在介质温度为-29~343℃的受压或非受压管道。
2）不得用于输送介质温度高于150℃或表压大于2.5MPa的可燃流体管道。
3）不得用于输送任何温度压力条件的有毒介质。
4）不得用于输送温度和压力循环变化或管道有振动的条件下。
2、普通碳素钢
常用普通碳素钢的适用范围
3、优质碳素钢
使用限制条件：1）碱性或苛性碱介质发生碱脆的可能。
2）有应力腐蚀开裂倾向的环境应进行热处理。
3）碳素钢、碳锰钢和锰钒钢最高工作温度不超过425℃。
4）临氢操作有发生氢损伤的可能。
5）用于-20摄氏度及以下温度，应进行低温冲击韧性试验。
4、不锈耐热钢
使用限制条件：
1）400~550℃的铁素体和马氏体不锈钢考虑防止475℃回火脆破坏。
2）540-900℃，当有还原性较强的腐蚀介质存在时，应选用稳定型（含稳定化元素Ti和Nb）或超低碳型（含碳量小于0.03%）奥氏体不锈钢。
3）不锈钢应避免接触湿的氯化物，或者控制物料和环境中氯离子浓度不超过25×10-6.
4）奥氏体不锈钢使用温度超过525℃时，其含碳量应大于0.04%，否则钢的强度会显着下降。
常用钢材允许使用温度
常用钢材允许使用温度常用钢材是指广泛应用于工程和制造业的一类钢材，具有广泛的用途和适应性。
常用钢材通常被设计为在特定工作环境中具有一定的强度和耐热性能，因此在不同的温度条件下使用时其性能表现也会有所不同。
以下是一些常见的常用钢材及其允许使用温度的介绍。
1.碳钢：碳钢是最常见的钢铁材料之一，其主要成分是碳和铁。
由于其低成本和良好的可加工性，碳钢广泛应用于建筑、汽车、机械制造等领域。
常见的碳钢材料包括低碳钢、中碳钢和高碳钢。
在一般情况下，碳钢可以在室温下使用，但在高温环境下，其强度和耐热性能会大大降低。
2.不锈钢：不锈钢是一种具有耐腐蚀性能的钢铁材料，其主要成分是铁、铬、镍和其他合金元素。
不锈钢由于其良好的耐腐蚀性能和美观性，在食品加工、化学工业、海洋工程等领域得到广泛应用。
一般来说，不锈钢具有较好的耐高温性能，能够在400°C以下的温度范围内保持较好的力学性能和耐腐蚀性能。
3.合金钢：合金钢是通过在钢中添加其他合金元素来改善其性能的钢铁材料。
合金钢具有高强度、耐磨性和耐蚀性，因此在汽车制造、航空航天、能源领域等高强度和耐热的应用场合得到广泛使用。
合金钢的允许使用温度取决于其合金元素成分和加工方式，常见的合金钢比如铬钼钢、铬铝钢等，在高温环境下能够保持较好的力学性能。
4.高温合金：高温合金是一类针对高温环境设计的特殊合金材料。
它们具有良好的高温强度、耐氧化性和耐腐蚀性能，在航空、石油化工等高温工况下使用广泛。
常见的高温合金包括镍基合金、钼基合金、钛基合金等。
这些高温合金具有较高的允许使用温度，能够在800°C甚至1000°C以上的高温环境下长时间使用而不发生明显的性能衰减。
需要注意的是，以上提到的允许使用温度只是一般情况下的参考值，具体的使用温度还需要根据钢材的具体成分、工作环境等因素进行综合考虑。
在实际工程中，钢材的使用温度必须在其允许使用温度范围内，以确保工程的安全运行和长期稳定性。
钢材允许使用温度范围对照表
钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6M Pa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P 为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
各种钢材允许使用温度0
各种钢材允许使用温度0钢材是一个广泛应用于工业和建筑领域的重要材料，具有优良的物理和化学性质。
不同类型的钢材具有不同的使用温度范围，以下是一些常见的钢材及其允许使用温度的介绍。
1.低碳钢：低碳钢是最常见的一种钢材，其含碳量较低。
低碳钢通常在室温下使用，其允许使用温度范围为0℃至300℃。
由于低碳钢具有良好的可焊性和可塑性，广泛应用于结构件、各种零部件、建筑和工程等领域。
2.中碳钢：中碳钢的含碳量介于低碳钢和高碳钢之间。
中碳钢通常可在0℃至450℃的温度范围内使用。
中碳钢的机械性能较好，适用于制造强度要求较高的零件，例如机械零件、轴承和齿轮等。
3.高碳钢：高碳钢的含碳量较高，一般超过0.6%。
高碳钢通常能够在0℃至550℃的温度范围内使用。
高碳钢的硬度和耐磨性很高，广泛用于刀具、轴承等需要高强度和耐磨性的领域。
4.不锈钢：不锈钢是一种含有铬元素的合金钢，具有防腐蚀性能。
不锈钢分为许多不同的类别，常见的有奥氏体不锈钢和铁素体不锈钢。
不锈钢一般可在0℃至800℃的温度范围内使用，具体的使用温度取决于不锈钢的合金成分和用途。
不锈钢广泛应用于食品加工、化工、医疗设备等对材料要求高的场合。
5.耐热钢：耐热钢是一种能够在高温下保持良好机械性能的特殊钢材。
耐热钢一般能够在600℃至1200℃的高温条件下使用。
耐热钢在炼油、化工、燃气轮机和锅炉等高温环境中得到广泛应用。
6.合金钢：合金钢是一种含有多种金属元素的钢材，具有优异的力学性能和耐蚀性。
合金钢通常可在0℃至600℃的温度范围内使用。
合金钢广泛应用于汽车、航空航天、船舶等领域，特别是那些对强度、韧性和耐蚀性要求较高的部件。
总之，不同类型的钢材具有不同的使用温度范围。
以上介绍的只是一些常见钢材的允许使用温度范围，具体应根据不同的钢材种类、合金成分和具体使用环境来确定最适合的材料。
钢材允许使用温度
钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6M Pa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。
2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P 为设计压力，MPa)。
当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。
3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。
4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。
5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。
6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。
钢材的使用温度限制
钢材的使用温度限制铸铁使用介质温度为-29-343℃的受压或非受压管道；不得用于输送温度高于150℃或表压力高于2.5MPa的可燃流体管道；不得输送有毒介质。
优质碳素钢1、、输送碱性或苛性碱介质时应考虑有发生碱脆的可能，锰钢如16Mn不得用于该环境。
2、在有应力腐蚀开裂环境时，应进行焊后消除应力热处理，热处理后的焊缝硬度不得大于HB200，焊缝应进行100%无损探伤；锰钢如16Mn不宜用于有应力腐蚀开裂倾向环境中。
3、碳素钢、碳锰钢和锰钒钢在425℃及以上长期工作时，其碳化物有转化为石墨的可能性，因此限制其最高工作温度不得超过425℃。
临氢操作时，应考虑发生氢损伤的可能性；含碳量大于0.24%不宜用于焊接连接的管道及元件。
铬钼合金钢碳钼钢（C-0.5Mo）在468℃下长期工作时，其碳化物有转化为石墨的倾向，因此其最高工作温度不超过468℃。
临氢操作时，应考虑发生氢损伤的可能性；在H2+H2S工作环境时，应根据Nelson曲线和Couper曲线确定其使用条件；应避免在有应力腐蚀开裂环境中使用。
在400-550℃温度区间长期工作时，应考虑回火脆性。
不锈钢耐热钢1、含铬12%以上的铁素体和马氏体不锈钢在400-550℃温度区间长期工作时，应考虑防止475℃的回火脆性，表现为室温下的材料脆化。
2、奥氏体不锈钢在加热冷却过程中，经540-900℃区间时，应考虑防止产生晶间腐蚀倾向；当有还原性较强的腐蚀介质存在时，应选用稳定型（含有稳定化元素Ti和Nb）或超低碳型（C≤0.003%）奥氏体不锈钢。
3、不锈钢在接触氯化物时，有应力腐蚀开裂和电蚀的可能，应避免接触湿的氯化物时，或者控制物料和环境中的氯离子含量不超过25PPM。
4、奥氏体不锈钢使用温度超过525℃时，其含碳量应大于0.04%，否则钢的强度会显著下降。
常用金属材料的使用温度限制0Cr18Ni13Si4 用于含氯离子较多的环境；1Cr18Ni11Si4A1Ti制作抗高温浓硝酸介质的零件和设备；00Cr18Ni5Mo3Si2具有铁素体一奥氏体形双相组织，耐应力腐蚀破裂性能好，耐点蚀性能与00Crl7Nil3M02相当，具有较高的强度适于含氯离子的环境；00Cr12 焊接部位弯曲性能、加工性能、耐高温氧化性能好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

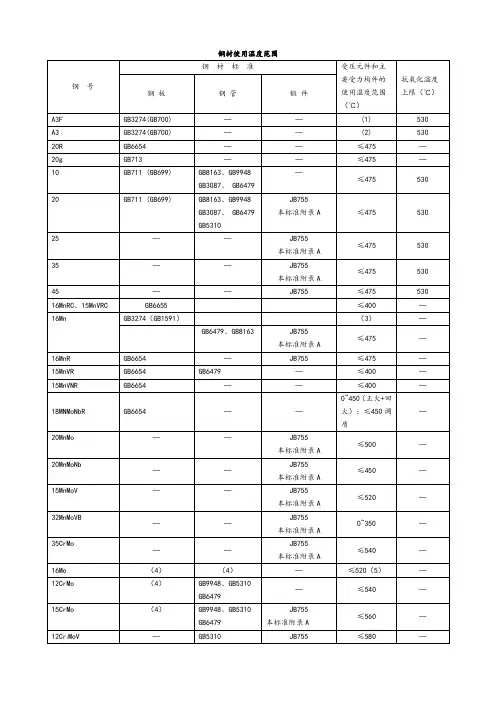

.钢材使用温度围钢材标准受压元件和主钢号要受力构件的抗氧化温度钢板钢管锻件使用温度围上限（℃）（℃）A3F GB3274(GB700)——(1)530 A3GB3274(GB700)——(2)530 20R GB6654——≤ 475—20g GB713——≤ 475—10GB711 (GB699)GB8163、 GB9948—≤ 475530GB3087、 GB647920GB711 (GB699)GB8163、 GB9948JB755GB3087、 GB6479本标准附录 A≤ 475530GB531025——JB755≤ 475530本标准附录 A35——JB755≤ 475530本标准附录 A45——JB755≤ 475530 16MnRC、15MnVRC GB6655≤ 400—16Mn GB3274（ GB1591）（ 3）—GB6479、GB8163JB755≤ 475—本标准附录 A16MnR GB6654—JB755≤ 475—15MnVR GB6654GB6479—≤ 400—15MnVNR GB6654——≤ 400—0~450（正火 +回18MNMoNbR GB6654——火）；≤ 450 调—质20MnMo——JB755≤ 500—本标准附录 A20MnMoNb——JB755≤ 450—本标准附录 A15MnMoV——JB755≤ 520—本标准附录 A32MnMoVB——JB7550~350—本标准附录 A35CrMo——JB755≤ 540—本标准附录 A16Mo（ 4）（4）—≤ 520（ 5）—12CrMo（ 4）GB9948、 GB5310—≤ 540—GB647915CrMo（ 4）GB9948、 GB5310JB755≤ 560—GB6479本标准附录 A12Cr1 MoV—GB5310JB755≤ 580—.本标准附录 A12Cr 2 Mo（ 4）GB9948、 GB5310JB7551≤ 580600GB6479本标准附录 A1Cr 5MoGB1221 (4)GB9948 、 GB6479JB755≤ 600650本标准附录 A10MoWVNb—GB6479 — ≤ 580 600 0Cr 13GB4237 (4)GB2270JB7550~400750本标准附录 A00Cr 19 Ni 11 JB75500Cr 17 Ni 14Mo 2 GB4237GB2270≤ 425 (3)—00Cr 17 Ni 13Mo 3本标准附录 A0Cr 19Ni 9 1Cr 18Ni 9TiGB2270 JB7550Cr 18Ni 11 TiGB4237≤ 700850GB5310本标准附录 A 、 B0Cr Ni MoTi1218 20Cr Ni 12 MOTi18 30CR 23Ni 13 GB4237 GB2270 — ≤ 900 1100 0CR 25Ni 20 GB4237— — ≤ 900 1200 INCOLOY800 (4)(4)—≤ 850 1000 1Cr 25Ni 20本标准附录 B≤ 9001200注： 1、 A 3F 钢板的使用限制如下：（ 1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度 0~250℃；3（ 3）设计压力 ≤ 0.6MPa ；（ 4）容器容积 ≤10m ；（ 5）用于主要受压元件（壳体、成型封头），板厚 ≤ 12mm ；用于法兰、法兰盖等，板厚 ≤ 16mm 。
2 、A3 钢板的的使用限制如下： （ 1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积30~350℃；设计压力 ≤1.0MPa ；板厚 ≤ 16mm ；（ 4）用于法≤ 10m ；（ 3）用于主要受压元件（壳体、成型封头）：使用温度兰、法兰盖、管板及类似受压元件时：使用温度＞- 20~350℃；设计压力 ≤ 4.0MPa ；P ×Di ≤ 2000 ( D 为公称直径， mm ； P 为设计压力， MPa)。
当使用温度＜ 0℃（但＞ - 20℃）且板厚 ≥30mm 时，应检验钢板的常温冲击功（纵向，V 形夏比试样，一组三个试样的平均值）不低于 27J 。
3、16Mn 钢板的的使用限制如下： （ 1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（ 2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A 3 钢；（ 3）经检验或复验，保证其常温冲击功（纵向，V 形夏比试样， 一组三个试样的平均值） 不低于 27J 时，可用作压力容器主要受压元件， 其使用限制如下： a 、设计温度 0~350℃；b 、设计压力 ≤ 2.5MPa ； c 、板厚 ≤ 30mm 。
4、16Mo 、INCOLOY800尚无钢板、钢管标准， 12CrMo 、15CrMo 、12Cr 2Mo 1、1Cr 5Mo 尚无钢板标准，设计选用可参照国外相应钢材标准。
5 、16Mo 长期使用温度超过 475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4 年的受压元件应检查是否产生石墨化。
6 、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。
7、公称含铬量 ≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力 ≥0.25MPa ，且壁厚＞ 6mm 的压力容器主要受压元件。
8 、表中注明温度下限者，下限温度即为本标准的适用围温度下限值（＞ - 20℃）。
9 、表中“抗氧化温度上限”仅适用于受力不大的非受压元件。
摘自： HGJ15-89 中华人民国化学工业部设计标准“钢制化工容器材料选用规定”.不锈耐热钢使用温度钢种间歇式使用℃连续式使用℃用途0Cr25Ni201150用于制造加热炉的各种构件。
（310S）1Cr25Ni20Si2用于制造加热炉的各种构件，如合925980成氨设备高温炉管、辐射管、加热（ 314）炉辊筒及燃烧室构件等。
1Cr20Ni14Si29801095用于制造锅炉吊挂和加热炉构件等的制作。
0Cr23Ni13制作在 850~1050℃围工作的各种10351150耐热构件，如炉支架、传送带、退（309S）火炉罩、热裂解管等。
253MA10351150超临界发电锅炉循环硫化床的旋风（ S30815）分离器。
0Cr13Al用于制造受冲击负荷后要求较高韧815705性的零部件，如汽轮机叶片、结构（ 405）架等。
1Cr11MoV87092500Cr13Ni5Mo3N870925230810351150.中外钢管牌号对照表中国 GB日本 JIS美国 ASTM德国钢种牌号 牌号 标准号 钢号 钢号 材料号 标准号（Q235）GGP G3452 (A53 钢种 F)(St33)1.0033DIN1626STPY41 G3457 A283-DSTPG38G3454 A135-A (St37)1.0110DIN1626A53-ASTPG38 G3456 A106-ASt37-2 1.0112 DIN17175STS38G3455St35.8 1.0305 DIN1629/4St35.41.030910STB30G3461A179-C St35.81.0305DIN17175A214-C 碳素A192钢管STB33G3461St35.81.0305DIN17175A226STB35 G3461St35.81.0305 DIN17175STPG42G3454 A315-B (St42) 1.0130 DIN1626A53-B St42-2 1.013220STPT42 G3456 A106-B St45-8 1.0405 DIN17175STB42 G3461 A106-B St45-8 1.0405 DIN17175STS42G3455A178-C St45-4 1.0309DIN1629/4A210-A-116MnSTS49 G3455 St52.4 1.0832 DIN1629/4STPT49A210-CSt521.0831DIN1629/3低合金 G3456 钢管STBL39G346415MnV16Mn STPL39 G3460 A333-1.61.0356SEW68015MnV STBL39G3464TT St35NA334-1.609Mn2VA333-7.9 SEW680TT St35N1.0356低温 A334-7.9钢管STPL46G3460A333-3.4 SEW680(06A1NbCuN)STBLG3464 10Ni141.5637A334-3.4(20Mn23A1)A333-8 SEW680X8Ni91.5662A334-816MoSTPA12 G3458A335-P1 、A369-FP1 1.5414DIN17175STBA12、 13G346215Mo3A250-T1、A209-T1 耐热 12CrMo STBA20G3462 A335-P2 、A369-FP2A213-T2钢管STPA22 G3458 A335-P12、 A369-FP1215CrMoDIN17175STBA22G346213CrMo44 1.7335A213-T1212Cr1MoVSTPA23G3458A335-P11、 A369-FP12STBA23G3462 A199-T11、A213-T11Cr2Mo STPA24 G3458A335-P22、 A369-FP22 10CrMo9101.7380SEW61010MoWVNbSTBA24 G3462A199-T22、A213-T22STPA25G3458 A335-P5 、A389-FP5Cr5MoSTBA25 G3462 A213-T512CrMo1951.7362DIN17175STPA26 G3458 A335-P9 、A369-FP9STBA26G3462A199-T9、A213-T9（ 1Gr13）SUS410 TPG3463A268 TP410 X10Cr13 1.4006 DIN17440 (2Cr13)(SISI 420)X20Cr13 1.4021 DIN17440 (1Cr17)SUS430 TBG3463 A268 TP430/TP429 X8Cr171.4016 DIN17440SUS304 A312、A376、 TP3040Cr18Ni9G3459A213、 A249、A268 X5CrNi189 1.4301 DIN17440TP/TBG3463TP304(1Cr18Ni9)X5CrNi1891.4301 DIN174400Cr18Ni10Ti SUS321G3459 A312、 A376 TP321A213、 A249、A266 X10CrNiTi189 1.4541 DIN174401Cr18Ni9TiTP/TBG3463TP321不锈耐SUS316 G3459A312、 A376 TP316A213、 A249、A2660Cr18Ni13Mo2TiTP/TBG3463酸钢管TP316SUS317 G3459 A312、 A376 TP3160Cr18Ni13Mo3TiA213、 A249、A268TP/TB G3463TP317SUS304L G3459 A312、 A376 TP34L00Cr18Ni10A213、 A249、A268X2CrNi1891.4306 DIN17440TP/TBG3463TP304LA312、A376 TP316L00Cr17Ni13Mo2SUS316L G3459A213、 A249、A268 X2CrNi810 1.4404 DIN17440TP/TBG3463 TP316LA312、 A376、 TP317L00Cr17Ni13Mo3SUS317L G3459 A213、 A249、A268TP/TBG3463TP317L钢号中国 前联 美国 英国 日本 法国 德国GBГ ОС ТASTMBSJISNFDIN08F 08КП 1006 040A04 S09CK C10 优08 081008 045M10 S9CKC1010F1010 040A10XC1010 10 1010,1012 045M10 S10C XC10 C10,CK10质15 15 1015 095M15 S15C XC12 C15,CK1520201020050A20S20CXC18C22,CK2225251025S25C CK25碳30301030060A30S30C XC3235351035060A35S35C XC38TS C35,CK3540401040080A40S40C XC38H1素45451045080M46S45C XC45C45,CK45 50501050060A52S50C XC48TS CK53结55551055070M55S55C XC5560601060080A62S58C XC55C60,CK6015Mn15Г1016,1115080A17SB46XC1214Mn4构20Mn20Г1021,1022080A20XC1830Mn30Г1030,1033080A32S30C XC3240Mn40Г1036,1040080A40S40C40M540Mn4钢45Mn45Г1043,1045080A47S45C50Mn50Г1050,1052030A52S53C XC48080M5020Mn220Г21320,1321150M19SMn42020Mn530Mn230Г21330150M28SMn433H32M530Mn5合35Mn235Г21335150M36SMn438(H)35M536Mn5 40Mn240Г21340SMn44340M545Mn245Г21345SMn44346Mn7金50Mn250Г2~55M520MnV20MnV635SiMn35CГEn4637MnSi5结42SiMn35CГEn4646MnSi4 40B TS14B3545B50B46H构40MnB50B4045MnB50B4415Cr15X5115523M15SCr415(H)12C315Cr3钢20Cr20X5120527A19SCr420H18C320Cr4 30Cr30X5130530A30SCr43028Cr435Cr35X5132530A36SCr430(H)32C434Cr440Cr40X5140520M40SCr44042C441Cr445Cr45X5145,5147534A99SCr44545C438CrSi38XC12CrMo12XM.12CD413CrMo44R B620C15CrMo15XM A-387Cr . B 1653STC4212CD416CrMo44STT42STB42钢号中国前联美国英国日本法国德国合20CrMo20XM4119,4118CDS12SCT4218CD420CrMo44.CDS110STT42STB42金25CrMo4125En20A25CD425CrMo4 30CrMo30XM41301717COS110SCM42030CD442CrMo4140708A42?42CD442CrMo4结708M4035CrMo35XM4135708A37SCM335CD434CrMo412CrMoV12XMΦ构12Cr1MoV12X1MΦ13CrMoV42 25Cr2Mo1VA25X2M1Φ A20CrV20XΦ612022CrV4钢40CrV40XΦA614042CrV6 50CrVA50XΦA6150735A30SUP1050CV450CrV415CrMn15XГ,18X Г20CrMn20XГCA5152527A60SUP930CrMnSiA30XГCA40CrNi40XH3140H640M40SNC23640NiCr620CrNi3A20XH3A331620NC1120NiCr1430CrNi3A30XH3A3325653M31SNC631H28NiCr103330SNC631?20MnMoB80B2038CrMoAlA38XMIOA905M39SACM64540CAD6.1241CrAlMo07 40CrNiMoA40XHMA4340871M40SNCM43940NiCrMo22弹60601060080A62S58C XC55C60 8585C1085080A86SUP31084簧65Mn65Г156655Si2Mn55C2Г9255250A53SUP655S655Si760Si2MnA60C2Г A9260250A61SUP761S765Si7钢9260H50CrVA50XΦA6150735A50SUP1050CV450CrV4滚GCr9Ш X9E51100SUJ1100C5105Cr4动51100轴GCr9SiMn SUJ3承GCr15Ш X15E52100534A99SUJ2100C6100Cr6钢52100GCr15SiMnШ X15CГ100CrMn6易Y12A12C1109SUM12切Y15B1113220M07SUM2210S20削Y20A20C1120SUM3220F222S20钢Y30A30C1130SUM4235S20 Y40Mn A40ГC1144225M3645MF240S20.耐磨钢ZGMn13116 Г13ЮSCMnH11 Z120M12X120Mn12钢号中国前联美国英国日本法国德国T7y7W1-7SK7,SK6C70W1碳T8y8SK6,SK5素T8A y8A W1-0.8C1104Y1 75C80W1工T8Mn y8ГSK5具T10y10W1-1.0C D1SK3钢T12y12W1-1.2C D1SK2Y2 120C125W T12A y12A W1-1.2C XC 120C125W2T13y13SK1Y2 140C135W8MnSi C75W39SiCr9XC BH2190CrSi5Cr2X L3100Cr6合Cr0613X W5SKS8140Cr3 9Cr29X?L?100Cr6金W B1F1BF1SK21120W4 Cr12X12D3BD3SKD1Z200C12X210Cr12工Cr12MoV X12M D2BD2SKD11Z200C12X165CrMoV46 9Mn2V9Г 2Φ0280M8090MnV8具9CrWMn9XBГ01SKS380M8?CrWMn XBГ07SKS31105WC13105WCr6钢3Cr2W8V3X2B8ΦH21BH21SKD5X30WC9V X30WCrV93 5CrMnMo5XГ M SKT540CrMnMo7 5CrNiMo5XHM L6SKT455NCDV755NiCrMoV6 4Cr5MoSiV4X5MΦC H11BH11SKD61Z38CDV5X38CrMoV51 4CrW2Si4XB2C SKS4140WCDS35-1235WCrV75CrW2Si5XB2C S1BSi45WCrV7W18Cr4V P18T1BT1SKH2Z80WCV S18-0-1高18-04-01速W6Mo5Cr4V2P6M3N2BM2SKH9Z85WDCV S6-5-2工06-05-04-02具W18Cr4VCo5P18K5Φ2T4BT4SKH3Z80WKCV S18-1-2-5钢18-05-04-01W2Mo9Cr4VCo8M42BM42Z110DKCWV S2-10-1-809-08-04-02-01 1Cr18Ni912X18H9302302S25SUS302Z10CN18.09X12CrNi188S30200Y1Cr18Ni9303303S21SUS303Z10CNF18.09X12CrNiS188S30300不0Cr19Ni908X18H10304304S15SUS304Z6CN18.09X5CrNi189S3040000Cr19Ni1103X18H11304L304S12SUS304L Z2CN18.09X2CrNi189S304030Cr18Ni11Ti08X18H10T321321S12SUS321Z6CNT18.10X10CrNiTi189锈S3*******S200Cr13Al405405S17SUS405Z6CA13X7CrAl13S405001Cr1712X17430430S15SUS430Z8C17X8Cr17钢S430001Cr1312X13410410S21SUS410Z12C13X10Cr13S410002Cr1320X13420420S37SUS420J1Z20C13X20Cr13S420003Cr1330X13420S45SUS420J27Cr17440A SUS440AS440020Cr17Ni7Al09X17H7Ю631SUS631Z8CNA17.7X7CrNiAl177S177002Cr23Ni1320X23H12309309S24SUH309Z15CN24.13?S309002Cr25Ni2120X25H20C2310310S24SUH310Z12CN25.20CrNi2520耐S310000Cr25Ni20310S SUS310SS31008热0Cr17Ni12Mo208X17H13M2T316316S16SUS316Z6CND17.12X5CrNiMo1810S316000Cr18Ni11Nb08X18H12E347347S17SUS347Z6CNNb18.10X10CrNiNb189钢S347001Cr13Mo SUS410J11Cr17Ni214X17H2431431S29SUS431Z15CN16-02X22CrNi17S431000Cr17Ni7Al09X17H7Ю631SUS631Z8CNA17.7X7CrNiAl177S17700中国日本美国英国德国法国前联GB1220-92JIS AISI BS970DIN17440NFA35-575ГО СТGB3280-92UNS BS1449DIN17224NFA35-57656320Cr13SUS410S S4101Cr13SUS410410410S21X7Cr13Z6C1308X13 2Cr13SUS420J1420J1420S29X20Cr13Z20C1320x13 1Cr17SUS4304307Cr17SUS440A440A9Cr18SUS440C440C X105CrMo17Z100CD1795X180Cr18Ni9SUS304304304S15X5CrNi189Z6CN18.0908X18H10 00Cr18Ni9SUS304L304L304S12X2CrNi189Z2CN18.0903X18H110Cr17Ni12Mo2SUS316316316S16X5CrNiMo1812Z6CND17.1200Cr17Ni14Mo2SUS316L316L316S12X2CrNiMo1812Z2CND17.1203X17H14M2 0Cr18Ni11Ti SUS321321X10CrNiTi189Z6CNT18.1008X18H10T 0Cr18Ni11Nb SUS347347347S17X10CrNiNb189Z6CNNb18.1008X18H12F 宝钢国际德国日本美国欧标SPHC08、08A1、 10StW22SPHC A569DD11StW22SAE1006SPHD08A1StW23SPHD A621DD12 StW23SPHEStW2408A1StW24SPHE A622DD13S20C20C22S20C SAE1020C22 SAHP310Q195/SAPH310B S185 B320CLQ215/SAPH370C/ SAPH370St37-2Q235St37-2SAPH400厚 A B D E S235SS400Q235St44-2SS400A570/A570M535JRSM400A B HP245SM400A BSAPH400Q255StE255SAPH400SAE1015P245NB StE255B480GNQR09CuPCrNi-A WTSt37-2COR-TENO A606St50-2Q295 HP295St50-2SAPH440厚G50P245NBP265NBSt52-316ML St52-3SMY490AG55E295 16MO3X60 X60RL S415///E360 SM520B C Q420QstE460TM SM520B C G60S420N 中国 GB日本 JIS美国 ASTM德国钢种牌号牌号标准号钢号20SF34G3201A105、 A181- ⅠC22、 CK221.0402DIN17200 S20C G405110115125SF40G3201A181- Ⅰ、 A266- ⅠS25C G4051碳素钢锻件SF45G3201A181- Ⅱ、 A266- ⅡC35、 CK351.0501DIN1720035S35C G4051A105 1.118145SF50G3201A266- ⅢC45、 CK451.0503DIN17200 S45C G4051 1.1191低合金16Mn17Mn4 1.0844DIN17155.钢锻件20MnMo15MnMoV20MnMoNb35CrMo SFCM3G3221AISI-E413534CrMo4 1.1200DIN1720032MnMoVB15CrMo SFHV22B G3213A182-F12、 A336-F1213CrMo44 1.7355DIN1717512CrMoV SFHV23B G3213A182-F11、 A336-F11.。
