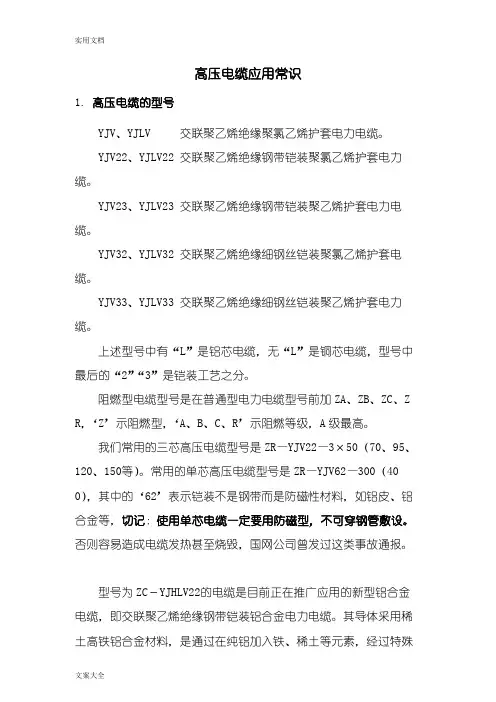

高压电缆应用常识

高压电缆应用常识

1. 高压电缆的型号

YJV、YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆。

YJV22、YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力缆。 YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆。 YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电缆。 YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力缆。

上述型号中有“L”是铝芯电缆，无“L”是铜芯电缆，型号中最后的“2”“3”是铠装工艺之分。

阻燃型电缆型号是在普通型电力电缆型号前加ZA、ZB、ZC、ZR，‘Z’示阻燃型，‘A、B、C、R’示阻燃等级，A级最高。

我们常用的三芯高压电缆型号是ZR—YJV22—3×50（70、95、1 20、150等）。常用的单芯高压电缆型号是ZR—YJV62—300（400），其中的‘62’表示铠装不是钢带而是防磁性材料，如铝皮、铝合金等，切记：使用单芯电缆一定要用防磁型，不可穿钢管敷设。否则容易造成电缆发热甚至烧毁，国网公司曾发过这类事故通报。

型号为ZC－YJHLV22的电缆是目前正在推广应用的新型铝合金电缆，即交联聚乙烯绝缘钢带铠装铝合金电力电缆。其导体釆用稀土高铁铝合金材料，是通过在纯铝加入铁、稀土等元素，经过特殊的工艺处理使导体具有良好的电气性能和机械性能。绝缘釆用阻燃硅烷交联聚乙烯，铠装釆用特殊的金属连锁铠装结构，护套釆用专利技术研发的低烟、无卤、阻燃环保材料。这种电缆反弹性好，重量轻。

2. 高压电缆使用特性

高压电缆的导体在运行中最高长期工作温度为90℃；短路时电缆导体瞬时最高温度不超过200℃（最长时间不超过5S），否则会伤害电

缆的绝缘，甚至烧毁。

3. YJV22(FYJV22),YJLV22(FYJLV22),ZC–YJV22，ZC-YJLV2Z

电缆载流量

标称截面

mm2

电缆参

考外径mm

在空气中敷

设近似载流量

埋地敷设近似

载流量

电缆参考重量

kg/km

铜铝铜铝铜铝

25 35 50 70 95 120 150 185 240 300 400 50014.7

15.7

17.2

19.1

20.7

22.3

24.3

26.4

28.8

31.4

36.4

39.8

162

197

237

299

361

417

483

556

666

768

920

1084

123

153

184

230

280

324

374

431

516

594

713

843

202

244

292

365

437

500

566

643

752

856

992

1140

157

189

226

281

339

388

438

499

583

662

769

886

467

574

746

973

1235

1501

1828

2202

2763

3383

4737

5790

311

355

433

534

639

749

888

1043

1259

1503

2230

2657

3×1.5 3×2.5 3×4.0 3×6.0 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240 3×300 13.3

14.2

15.2

16.3

18.6

20.7

24.2

26.4

26.8

32.0

35.4

38.8

43.4

48.5

53.5

57.6

21

28

37

46

63

83

112

137

163

211

255

298

348

403

480

549

22

29

36

48

65

87

106

126

162

197

232

269

313

372

425

26

34

45

57

77

100

131

158

187

233

277

317

358

403

468

531

27

35

45

59

78

102

123

145

179

215

246

277

313

363

411

268

318

379

463

628

851

1209

1546

1908

2874

3685

4560

5570

6837

8606

1057

-

270

304

350

439

548

735

884

985

1579

1925

2300

2777

3389

4132

4903

4. 电缆载流量选用的规定
