手工焊接工艺操作规范
手工焊接工艺操作规范一、目的规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。
对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。
图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。
一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。
特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。
（1）准备如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。
焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。
然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。
（3）加焊锡如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。
（4）去焊锡如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。
（5）去烙铁如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。
注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。
4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号,一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。
手工电烙铁焊接技术
2、内热式：烙铁芯在烙铁头的里面
3、吸锡式：用来拆焊
4、恒温式：主要用来焊接集成路、晶体管元件。
电烙铁的功率越大，烙铁头的温度越高。不同功率规格
的电烙铁其烙铁心的阻值不同，当不知道所用的电烙铁为多大功率时，可的热效率较高，20W的内热式电烙铁就相当于40W左右的外热式电烙铁。
1、电烙铁不宜长时间通电避免烙铁心过热损坏
2、烙铁头常用湿布擦烙铁头，保持烙铁头良好挂锡
3、焊接完毕，保留烙铁头上残留焊锡，防止再次加热出现氧化屋
（三）练习内容：
1、焊接电阻
2、简单串并联电路连线
。
2、反握法：用五指反电烙铁的手柄握在掌内，适用于大功率烙铁的操作，焊接散热量圈套的被焊件，而且不易疲劳。
3、握笔法：适用于小功率焊件。
（四）新电烙铁在使用前的处理（内热式）
1、打磨成形（形状不变，露出紫铜的光泽）
2、通电加热使烙铁头温度刚好融化松香
3、在烙铁头上涂松香
4、在烙铁头上涂焊锡
5、重复3——4过程，直到烙铁头上涂上一层光洁的焊锡
（二）电烙铁结构
1、烙铁心：主要的发热部件
2、烙铁头：传递热量
3、手柄、电源引线
（三）电烙铁的握法
为了能使被焊件焊接牢固，又不烫伤被焊件周围的元件及导线，因此就要根据被焊件的位置及大小以及电烙铁的规格大小，适当地选择电烙铁的握法。
教师指导学生拆开电烙铁观察结构，并测量烙铁心的阻值。
教学过程
1、正握法：大拇指朝上（烙铁头朝上），适用于功率较大的电烙铁，且多为弯头形电烙铁。
河北省技工学校实习课题授课计划
学校：玉田职教中心
课题：手工电烙铁焊接技术
授课题目与要求：1、手工电烙铁的结构及处理
手工焊接电烙铁实训报告
一、实习背景随着科技的发展，电子技术在我国得到了广泛应用。
手工焊接电烙铁作为电子技术中常用的焊接工具，其操作技能对于电子产品的制造和维修具有重要意义。
为了提高自己的实际操作能力，我在指导老师的带领下，参加了手工焊接电烙铁实训课程。
二、实习目的1. 掌握手工焊接电烙铁的基本操作方法。
2. 熟悉焊接过程中的安全注意事项。
3. 学会焊接不同类型的元器件。
4. 提高自己的动手能力和团队协作能力。
三、实习内容1. 焊接工具及材料（1）电烙铁：内热式电烙铁，功率25W-30W。
（2）焊锡：无铅焊锡丝，直径0.5mm。
（3）助焊剂：松香。
（4）吸锡线：用于去除多余的焊锡。
（5）镊子：用于夹持元器件。
（6）洗板水：用于清洗电路板。
2. 焊接步骤（1）焊接前的准备工作：检查电烙铁是否正常，调整功率；准备好焊锡、助焊剂等材料。
（2）焊接元器件：根据电路图，将元器件按照顺序焊接在电路板上。
（3）焊接技巧：使用电烙铁从元器件底部斜向上施加压力，使焊锡均匀地填充在焊点处。
（4）焊接完成后，用吸锡线去除多余的焊锡。
（5）检查焊接质量：确保焊点饱满、无虚焊、无短路。
3. 焊接注意事项（1）焊接过程中，注意电烙铁的温度，避免过热损坏元器件。
（2）焊接时，避免用手直接接触焊点，以免留下指纹。
（3）焊接完成后，及时清理电路板上的助焊剂和焊锡。
四、实习心得1. 通过本次实训，我掌握了手工焊接电烙铁的基本操作方法，提高了自己的动手能力。
2. 在焊接过程中，我学会了如何调整电烙铁的温度，确保焊接质量。
3. 实训过程中，我意识到团队合作的重要性，与同学们互相学习、互相帮助，共同完成实训任务。
4. 通过本次实训，我对电子产品的制造和维修有了更深入的了解，为今后从事相关工作打下了基础。
五、总结手工焊接电烙铁实训课程让我受益匪浅，不仅提高了我的实际操作能力，还让我明白了团队合作的重要性。
在今后的学习和工作中，我将继续努力，不断提高自己的技能水平，为我国电子技术的发展贡献自己的力量。

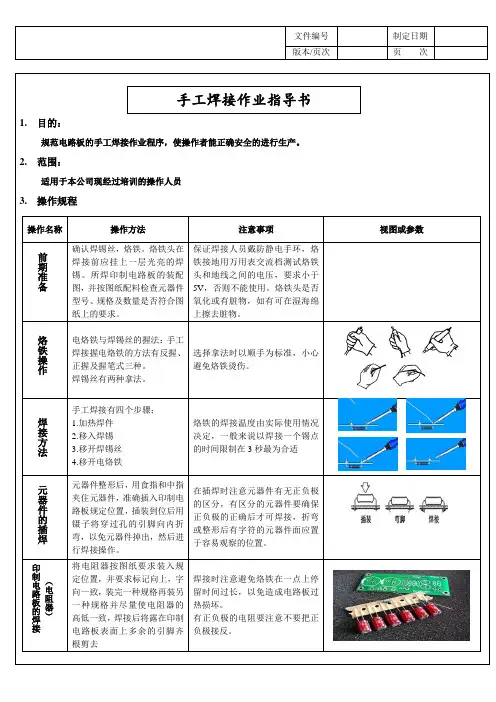

电烙铁手工焊接作业指导书
手工焊接作业指导书1. 目的：规范电路板的手工焊接作业程序，使操作者能正确安全的进行生产。
2. 范围：适用于本公司现经过培训的操作人员3. 操作规程操作名称操作方法注意事项视图或参数前期准备确认焊锡丝，烙铁。
烙铁头在焊接前应挂上一层光亮的焊锡。
所焊印制电路板的装配图，并按图纸配料检查元器件型号、规格及数量是否符合图纸上的要求。
保证焊接人员戴防静电手环，烙铁接地用万用表交流档测试烙铁头和地线之间的电压，要求小于5V ，否则不能使用。
烙铁头是否氧化或有脏物，如有可在湿海绵上擦去脏物。
烙铁操作电烙铁与焊锡丝的握法：手工焊接握电烙铁的方法有反握、正握及握笔式三种。
焊锡丝有两种拿法。
选择拿法时以顺手为标准，小心避免烙铁烫伤。
焊接方法手工焊接有四个步骤； 1.加热焊件 2.移入焊锡 3.移开焊锡丝 4.移开电烙铁烙铁的焊接温度由实际使用情况决定，一般来说以焊接一个锡点的时间限制在3秒最为合适元器件的插焊元器件整形后，用食指和中指夹住元器件，准确插入印制电路板规定位置，插装到位后用镊子将穿过孔的引脚向内折弯，以免元器件掉出，然后进行焊接操作。
在插焊时注意元器件有无正负极的区分，有区分的元器件要确保正负极的正确后才可焊接，折弯或整形后有字符的元器件面应置于容易观察的位置。
（电阻器） 印制电路板的焊接将电阻器按图纸要求装入规定位置，并要求标记向上，字向一致，装完一种规格再装另一种规格并尽量使电阻器的高低一致，焊接后将露在印制电路板表面上多余的引脚齐根剪去焊接时注意避免烙铁在一点上停留时间过长，以免造成电路板过热损坏。
有正负极的电阻要注意不要把正负极接反。
操作名称操作方法注意事项视图或参数（电容器）印制电路板的焊接将电容器按图纸要求装入规定位置，并注意有极性的电容器其“+” “－”极不能接错。
电容器上的标记方向要易看得见。
（二极管）印制电路板的焊接正确辨认正负极后按图纸或工艺资料要求装入规定位置，型号及标记要易看得见。

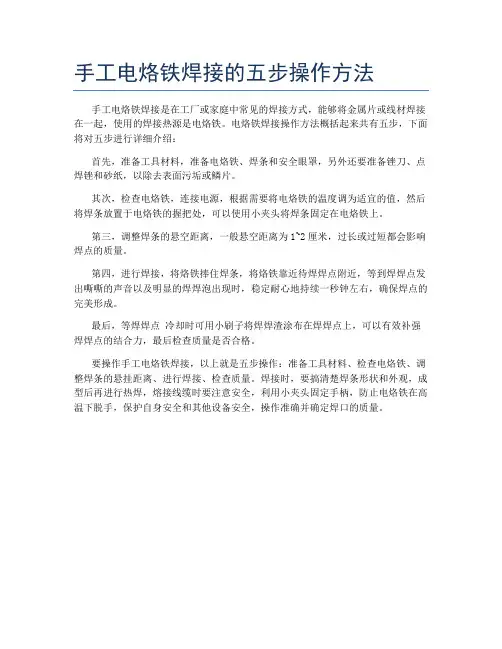

手工电烙铁焊接的五步操作方法
手工电烙铁焊接的五步操作方法
手工电烙铁焊接是在工厂或家庭中常见的焊接方式，能够将金属片或线材焊接在一起，使用的焊接热源是电烙铁。
电烙铁焊接操作方法概括起来共有五步，下面将对五步进行详细介绍：
首先，准备工具材料，准备电烙铁、焊条和安全眼罩，另外还要准备锉刀、点焊锉和砂纸，以除去表面污垢或鳞片。
其次，检查电烙铁，连接电源，根据需要将电烙铁的温度调为适宜的值，然后将焊条放置于电烙铁的握把处，可以使用小夹头将焊条固定在电烙铁上。
第三，调整焊条的悬空距离，一般悬空距离为1~2厘米，过长或过短都会影响焊点的质量。
第四，进行焊接，将烙铁捧住焊条，将烙铁靠近待焊焊点附近，等到焊焊点发出嘶嘶的声音以及明显的焊焊泡出现时，稳定耐心地持续一秒钟左右，确保焊点的完美形成。
最后，等焊焊点冷却时可用小刷子将焊焊渣涂布在焊焊点上，可以有效补强焊焊点的结合力，最后检查质量是否合格。
要操作手工电烙铁焊接，以上就是五步操作：准备工具材料、检查电烙铁、调整焊条的悬挂距离、进行焊接、检查质量。
焊接时，要搞清楚焊条形状和外观，成型后再进行热焊，熔接线缆时要注意安全，利用小夹头固定手柄，防止电烙铁在高温下脱手，保护自身安全和其他设备安全，操作准确并确定焊口的质量。
手工焊接的方法
手工焊接握电烙铁的方法,有正握、反握及握笔式三种。
焊接元器件及维修电路板时以握笔式较为方便。
手工焊接一般分四步骤进行。
①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头可以触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其他元器件。
焊接新的元器件时,应对元器件的引线镀锡。
②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。
若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或镊子轻轻拉动元器件,看是否可以取下。
③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉(注意不要烫伤皮肤,也不要甩到印刷电路板上!),用光烙锡头"沾"些焊锡出来。
若焊点焊锡过少、不圆滑时,可以用电烙铁头"蘸"些焊锡对焊点进行补焊。
④检查焊点:看焊点是否圆易损元器件是指在安装焊接过程中，受热或接触电烙铁时容易造成损坏的元器件。
例如，有机铸塑元器件、MOS集成电路等。
易损元器件在焊接前要认真作好表面清洁、镀锡等准备工作,焊接时切忌长时间反复烫焊,烙铁头及烙铁温度要选择适当,确保一次焊接成功。
此外,要少用焊剂,防止焊剂侵人元器件的电接触点(例如继电器的触点)。
焊接MOS集成电路最好使用储能式电烙铁,以防止由于电烙铁的微弱漏电而损坏集成电路。
由于集成电路引线间距很小,要选择合适的烙铁头及温度,防止引线间连锡。
焊接集成电路最好先焊接地端、输出端、电源端,再焊输入端。
对于那些对温度特别敏感的元器件,可以用镊子夹上蘸有元水乙醇(酒精)的棉球保护元器件根部,使热量尽量少传到元器件上。
电烙铁:一种手工焊接的主要工具。
助焊剂：松香熔于酒精(1：3)形成"松香水"，又称助焊剂。
一：正确使用电烙铁1、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。
2、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。
电路板加工组装中的电烙铁手工焊接方法技巧—深联电路板
电路板加工组装中的电烙铁手工焊接方法技巧—深联电路板作者：深圳市深联电路有限公司PCBA电路板的设计，加工，测试中有很多地方需要用到电烙铁手工焊接，今天深联电路板厂小编将为您介绍手工焊接的技巧。
电烙铁手工焊接与机器焊接如波峰焊再流焊区别在于，烙铁手工焊接的人为因素影响较多。
不像机器焊接，一旦工艺参数调好后生产就很稳定，手工焊接也存在焊接温度和焊接时间问题，我们首先介绍电烙铁手工无铅焊接工艺，焊接工艺窗口，以及电烙铁的热能传导到焊盘的原理，要深刻领会，焊接温度焊接时间的含义，通过理论的指导，加上勤奋的练习，才能成为合格的熟练工。
1.做好焊接前的准备工作①我们刚使用一把新的电烙铁时，首先要对烙铁的自身特性，如工作电压，电功率，回热复热速率，烙铁头的大小和品种有一个初步了解②应对焊料的品种是否无铅焊料，以及它们的熔点锡丝粗细有所了解③对元器件类型，例如，是插件还是贴片元器件，热敏感键有所了解④对印制电路板的材质，焊盘的镀层种类，如是否锡基，镀金，osp以及参数有所了解，通常焊接osp的，镀金板的温度应适当高于锡基板，多层板的吸热量要大于双层板和单层板；⑤对焊点的大小和焊接面散热的快慢有所熟悉；⑥电烙铁的防静电性能，工作台是否有防静电接地口，通常电烙铁接通电源时，也应接好防静电通道。
总之熟悉工具的性能，以及对焊接对象的基本参数，对调节温度和型号烙铁头是非常有益的，当然有条件时，可通过对pcb温度的测试和试焊进一步确认焊接工艺参数。
2.电烙铁的操作方法初次使用电烙铁从事手工焊接的操作者应该严格要求自己，养成良好的操作习惯，做到正确的焊接姿势，熟练掌握焊接的基本操作步骤和手工焊接的基本要领。
①正确的焊接姿势在电子产品的手工焊接中，一般采取坐式焊接，工作台和座椅的高度要合适，操作者的头部与电烙铁之间相对位置应该保持30～50cm，一手拿烙铁一手拿锡丝，并目视焊接点。
②焊接操作者握电烙铁的方法通常根据电烙铁的大小不同，有反握法，正握法，笔握法三种不同的操作方法，其中反握法，适合较大功率的电烙铁大于75瓦焊接大焊点的操作；正握法适合中功率的电烙铁及带弯头的电烙铁的操作，而笔握法适合小功率的电烙铁焊接印制板上的元器件，其主要用于电子产品的手工焊接。
手工电烙铁焊接技术培训资料
反复几次就可以上锡了。
002.手工焊接的具体手法
手工锡焊接技术是一项基本功，注意事项如下： 1.手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。 一般情况下： 烙铁到鼻子的距离应该不少于20cm；通常以30cm为宜 2.电烙铁的握法及焊锡丝的拿法:(见下图)
反握法的动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作 正握法适于中功率烙铁或带弯头电烙铁的操作 一般在操作台上焊接印制板等焊件时，多采用握笔法 2.焊锡丝一般有两种拿法，如上图所示。 3.电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要 碰到烙铁头，以免烫伤导线，造成漏电等事故。
用时烙铁头应带上一点焊锡后放入烙铁架；
清洁棉中的水如果太多，烙铁头清洁时突然被冷却，由于烙铁头上铁和铬的 膨胀系数不同，铁镀层会发生裂纹，清洁棉应用手轻握无滴水； 发现烙铁头不沾焊锡时，不可用刀片刮除，这样会损坏铁镀层，烙铁头很快 就会产生蚀孔、变细，氧化的烙铁头应在清洁棉上稍用力擦拭后在尖上镀锡，
外热式电烙铁
内热式电烙铁
001.烙铁头的构造及使用
烙铁头的构造：
基材：铜→镀铁→ 镀铬 镀锡
铜材 镀铁层 镀铬层 镀锡层
如何正确使用：
新的烙铁头，应在烙铁开机时将温度调到
200 ℃，将烙铁头镀锡部分再镀上一层焊 锡，再将温度调到要求的规格；
长时间的放在烙铁架上空烧，会使烙铁头氧化， 烙铁头就沾不上焊锡了，也不利于热传导，不
⑶ 烙铁撤离有讲究 烙铁的撤离要及时，而且撤离时的角度和方向与焊点的形成有关 如图所示为烙铁不同的撤离方向对焊点锡量的影响：
004. 手工焊接操作的注意事项
⑸ 在焊锡凝固之前不能动 切勿使焊件移动或受到振动，否则极易造成焊点结构疏松或虚焊。 ⑹ 焊锡用量要适中 锡丝，内部已经装有由松香和活化剂制成的助焊剂。焊锡丝的直径有0.5、0.8、 1.0mm等多种规格,如图所示，过量的焊锡不但无必要地消耗了焊锡，而且还增加 焊接时间，降低工作速度。更为严重的是，过量的焊锡很容易造成不易觉察的短 路故障。焊锡过少也不能形成牢固的结合，同样是不利的。特别是焊接印制板引 出导线时，焊锡用量不足，极容易造成导线脱落
教案-电烙铁手工焊接1-2
电烙铁的握法：有三种：
第一种是反握法，就是用五指把电烙铁的柄握在掌内。此法适用于大功率电烙铁，焊接散热量较大的被焊件。
第二种是正握法，此法使用的电烙铁也比较大，且多为弯形烙铁头。
第三种是握笔法，此法适用于小功率的电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印刷电路板及其维修等。
（3）减小表面张力。（4）使焊点美观。
任务实施
1、教师讲解焊接的基本理论知识；
2、在理解有困难的地方使用多媒体资源，辅助教学；
3、随堂答疑解惑，解决学生学习中不明白的内容；
4、注重课堂纪律，培养学生良好的学习习惯。
任务
测评
1、对焊点的质量要求有那些？
2、电烙铁的种类有那些？常用的电烙铁是那些？基本构造有什么？
（2）焊锡丝的拿法
一般有两种，根据焊接的速度和焊锡丝头部熔化的快慢配合烙铁焊接。
（3）焊接面在焊前的清洁和搪锡
清洁的工具：砂纸（布）或者刮刀。
清除焊接面的绝缘层、氧化层及污物，露出焊接面。
（4）掌握好焊接的温度和时间
（5）恰当掌握焊点形成的火候
注意焊接时烙铁头与焊接面的角度、时间。
2、用电烙铁的焊接步骤（三步焊接法）
（1）准备
（2）同时加热被焊件和焊锡丝；焊丝适量。
（3）同时移开电烙铁和焊锡丝。
二、电烙铁在使用时的维护
1、电烙铁使用前应进行检查，用万用表检查电源线有无短路、断路；电烙铁是否漏电；电源线的装接是否牢固；螺钉是否松动；在手柄上电源线是否被顶紧；电源线套管有无破损等。
2、一把新烙铁不能拿来就用，必须先对电烙铁进行处理后才能正常使用，就是说在使用前先给烙铁头镀上一层焊锡。
2、有足够的机械强度，即焊接部位必须足够牢固。
手工焊接对电烙铁温度的要求
手工焊接对电烙铁温度的要求摘要：在电烙铁的使用过程中，温度对工作效果也有着直接的影响，我国目前的科技，烙铁的恒温调节还没有得到大面积的普及，基本上所有的手工焊接中使用的电烙铁，都需要技术人员进行温度控制，这对技术人员的工作提出了更高的要求，也增加了其劳动量，基于此，本文主要对手工焊接对电烙铁温度的要求进行分析探讨。
关键词：手工焊接；电烙铁；温度要求前言在焊接工艺中，焊接分为两种，一种是被焊物局部高温熔解后相互连接的硬焊，另一种是以低熔点的金属作为媒介熔解后把被焊物连接的软焊，其共同点都是依靠外加温度完成。
为形成可靠的焊点，焊接过程中对烙铁温度有一定的要求，且元器件与PCB对温度的承受能力有限，过高的温度会对元器件及PCB造成一定的损害，因此在保证焊接质量的前提下限制高温焊接。
1、焊接过程1.1预热、准备在进行焊接工作之前，需要对电烙铁进行预热处理，以便于之后步骤的顺利进行，同时还要使用助焊剂清除烙铁头部的氧化物，使烙铁头达到最干净的状态，然后镀锡，使烙铁头温度的传递可以更加迅速，焊接可以达到最好的效果。
然后左手拿焊丝，右手保持烙铁稳定，开始准备工作。
1.2加热焊件把烙铁头靠近焊件和电路板，将其加热，该过程一定要注意时间以及温度的控制，否则会损坏电路板，影响作业进行。
1.3送入锡丝在焊接面满足要求温度的时候，将焊锡丝与烙铁135°靠近焊件，这个过程中一定要注意锡溶液适量，溶液太少容易造成焊接不牢固，焊接太多有容易导致出现内部真空造成电路板短路。
1.4移开锡丝当熔化足够的锡溶液后，迅速的将锡丝向上45°平移，拉开与电烙铁的距离，及时移除。
1.5移开烙铁在焊接工作完成之后，一定要及时移除电烙铁，和锡丝一样，45°上移。
该过程中一定要注意安全，以免烫伤。
1.6断电、清理作业结束之后，一定要记住拔除电源，对电烙铁进行降温处理，同时清理电烙铁头部的各种氧化物。
2、焊点的形成过程(1)被焊物和焊锡丝被加热到松香的熔点172℃～173℃时，松香里的松香酸开始去除被焊接物表面氧化物，同时降低被焊接物表面张力，为焊点的形成提供热传导及提高焊锡流动性。
手工电烙铁焊接技术
手工电烙铁焊接技术手工电烙铁焊接技术是一种常见的电子元器件连接方法。
它利用电烙铁的高温来融化焊锡，将焊锡涂敷在需要连接的金属表面，以实现电子元器件的连接。
本文将详细介绍手工电烙铁焊接技术的步骤和注意事项。
一、材料准备进行手工电烙铁焊接之前，首先需要准备好以下材料：1. 电烙铁：选择适合焊接任务的电烙铁，一般选择功率适中、加热迅速的电烙铁。
2. 焊锡丝：选择适合需要焊接的元器件和电路板的焊锡丝，通常选用直径为0.6mm至1mm之间的焊锡丝。
3. 酒精棉片：用于清洁电烙铁头部杂质和焊接后的清洁。
4. 助焊剂：助焊剂可以帮助焊锡更好地涂敷在金属表面，并提高焊接的质量。
5. PCB板：用于焊接电子元器件的电路板。
6. 夹持工具：用于固定电子元器件，方便焊接。
二、步骤1. 清洁电烙铁：使用酒精棉片擦拭电烙铁头部的杂质，并确保电烙铁头部干净。
2. 加热电烙铁：将电烙铁插入电源插座，预热几分钟，直到电烙铁头部达到适当的温度。
3. 准备焊接材料：将焊锡丝放在电烙铁头部，等待焊锡丝融化。
4. 加入助焊剂：使用助焊剂笔或刷子将助焊剂涂抹在焊接点上，助焊剂可以提高焊接的可靠性和质量。
5. 焊接连接：将焊接点和焊锡丝一同加热，直至焊锡丝完全融化，使其涂敷在焊接点上。
然后等待几秒钟，焊锡冷却并固定。
6. 清洁焊接点：使用酒精棉片擦拭焊接点，确保焊接点干净无杂质。
三、注意事项1. 安全操作：在使用电烙铁时，要注意避免触摸电烙铁的热表面，以免烫伤。
使用时要将电烙铁放在安全的支架上，避免触碰易燃物品。
2. 控制温度：选择适当的电烙铁温度，过高的温度会损坏元器件，过低则无法将焊锡融化。
根据元器件的耐热温度，合理选择电烙铁的温度。
3. 注意焊接时间：焊接时间过长会导致元器件受损，焊接时间过短则焊点可能不牢固。
一般来说，焊接时间应控制在几秒钟至十几秒钟之间。
4. 不过度使用助焊剂：助焊剂在焊接过程中起到辅助和清洁的作用，但使用的时候要适量，过量使用会导致电路板表面发黄或产生腐蚀。
电烙铁使用及手工焊接工艺
电烙铁使用及手工焊接工艺汇报人：2024-01-09•电烙铁的介绍•电烙铁的使用方法•手工焊接工艺目录•电烙铁的保养与维护•手工焊接常见问题及解决方案01电烙铁的介绍电烙铁是一种利用电热原理加热烙铁头的工具，常用于电子制作和维修中的焊接工作。
详细描述电烙铁通过电源线连接到一个发热元件上，当电流通过时，发热元件产生热量，将烙铁头加热。
烙铁头是电烙铁的关键部分，通常由铁、铬、镍等金属制成，具有良好的热传导性和耐热性。
电烙铁有多种类型，包括外热式、内热式、恒温式、调温式等，每种类型都有其特点和适用场景。
总结词具有温度调节功能，用户可以根据需要调节烙铁头的温度。
适用于多种焊接需求。
调温式电烙铁发热元件位于烙铁头外部，加热速度较慢，但使用寿命较长。
适用于一般焊接工作。
外热式电烙铁发热元件位于烙铁头内部，加热速度快，热量集中。
适用于焊接小型电子元件。
内热式电烙铁具有恒温控制功能，能够保持烙铁头温度恒定，避免温度过高或过低。
适用于精密焊接和高档维修。
恒温式电烙铁0201030405总结词选择合适的电烙铁对于焊接工作至关重要，需要考虑功率、功能、用途等因素。
功率根据焊接需求选择合适的功率，一般来说，功率越大，加热速度越快，焊接效果越好。
但过大的功率可能导致烙铁头过度磨损。
功能根据需要选择具有恒温控制、温度调节等功能的电烙铁，能够提高焊接质量和效率。
用途不同类型的电烙铁适用于不同的焊接需求，例如电子元件焊接、塑料焊接等。
根据具体需求选择合适的电烙铁类型。
02电烙铁的使用方法将电烙铁的木柄置于掌心，拇指和食指夹住电烙铁的尖部，以中指和无名指顶住电烙铁的柄部，小指和手掌抵住桌面，保持电烙铁稳定。
将电烙铁的木柄置于手掌心，拇指和食指夹住电烙铁的尖部，其余三指自然握紧，保持电烙铁稳定。
电烙铁的正确握法反握法笔式握法调节温度根据焊接材料的不同，调节电烙铁的温度至适宜范围。
一般来说，焊接电子元件的温度在300℃-400℃之间，焊接金属材料的温度在400℃-500℃之间。
手工焊接对电烙铁温度的要求
手工焊接对电烙铁温度的要求手工焊接是一种常见的金属连接方式，广泛应用于电子、电器、汽车等行业。
在手工焊接过程中，电烙铁是一种常用的工具，其温度对焊接质量和效果具有重要影响。
以下是手工焊接对电烙铁温度的要求的详细解释。
首先，要求适当的温度。
电烙铁的温度过低会导致焊点焊锡不流畅，焊接不牢固甚至无法焊接成功；而温度过高则容易导致焊点氧化、烧损和电路元件热敏性部件损坏。
因此，在手工焊接时，需要根据不同材料和焊接要求来调节电烙铁的温度。
通常，焊接电路板等细小元件时，电烙铁温度一般控制在250-320摄氏度之间；而在焊接大型元件或较粗的金属时，电烙铁温度需要更高，一般控制在320-400摄氏度之间。
根据实际需要，可以通过电烙铁温度调节旋钮或多段温度档位来调整温度。
其次，要求稳定的温度。
手工焊接过程中，温度的稳定性对焊接质量起到重要作用。
温度过低或温度波动过大都可能导致焊接不牢固或焊点不良。
因此，选择具有恒温控制功能的电烙铁，可以保持恒定的温度，在焊接过程中提高焊接质量和效率。
目前市场上常见的电烙铁产品大多具有恒温控制功能，并且可以根据需要设置合适的温度。
第三，要求快速回温和热控功能。
在手工焊接过程中，由于频繁使用电烙铁以及不同焊接要求，不同温度的焊接需要不断切换。
因此，电烙铁具备快速回温和热控功能是十分重要的。
快速回温能够节省时间，提高工作效率，尤其是在批量焊接时更为明显；而热控功能可以使电烙铁能够快速达到设定的温度并保持稳定的温度，以充分满足焊接工艺的需求。
最后，要求可靠的温度显示。
在手工焊接过程中，焊工需要实时了解电烙铁的温度，以便根据需要进行调整，保证焊接质量。
因此，电烙铁的温度显示要清晰、准确可靠。
通常，电烙铁会配备数字显示屏或指示灯，能够直观地显示当前的温度值。
焊工可以通过显示屏或指示灯来判断电烙铁的温度是否满足要求，并及时进行调整。
综上所述，手工焊接对电烙铁温度的要求包括适当的温度、稳定的温度、快速回温和热控功能以及可靠的温度显示。
电烙铁手工焊接实习报告
一、实习目的本次实习的主要目的是通过实际操作，使学生熟悉电烙铁手工焊接的基本原理、操作方法和技巧，掌握焊接电子元件的基本技能。
通过实习，使学生能够独立完成简单电子产品的安装与焊接，为今后从事相关电子技术工作打下坚实基础。
二、实习时间2023年10月25日-2023年11月5日三、实习地点XX大学电子工艺实验室四、实习内容1. 焊接工具和材料准备- 电烙铁：功率为20-30W，内热式。
- 焊锡丝：锡铅合金，熔点低，焊接强度合适。
- 松香：用于焊接时助焊。
- 吸锡条：用于清理焊点。
- PCB板：用于焊接电子元件。
- 元器件：如电阻、电容、二极管、三极管等。
2. 焊接基本操作- 焊接前的准备：检查电烙铁是否工作正常，确保焊锡丝、松香等材料充足。
- 焊接步骤：1. 清理焊盘和引脚：使用砂纸或钢刷清理焊盘和引脚上的氧化层。
2. 涂松香：在焊盘上涂少量松香，有助于焊锡的流动。
3. 涂焊锡：将焊锡丝接触焊盘，加热至焊锡熔化，形成焊点。
4. 调整元件位置：使用镊子调整元件位置，确保焊接牢固。
5. 清理焊点：使用吸锡条清理多余的焊锡和松香。
3. 焊接技巧- 焊接速度：焊接速度不宜过快，以免造成焊点不牢固。
- 焊接温度：根据不同元件和焊盘材质选择合适的焊接温度。
- 焊接方向：焊接时，电烙铁应沿元件引脚方向移动，形成平滑的焊点。
- 焊点形状：焊点应呈半球形，焊锡量适中，表面光滑。
五、实习过程1. 第一天：学习电烙铁手工焊接的基本原理和操作方法，熟悉焊接工具和材料的使用。
2. 第二天：练习焊接简单的电子元件，如电阻、电容等。
3. 第三天：练习焊接二极管、三极管等有源元件。
4. 第四天：练习焊接小型电路板，如收音机电路板。
5. 第五天：总结实习经验，完成实习报告。
六、实习心得通过本次实习，我深刻认识到电烙铁手工焊接的重要性。
以下是我的一些心得体会：1. 熟练掌握焊接工具和材料的使用：在实习过程中，我学会了正确使用电烙铁、焊锡丝、松香、吸锡条等工具和材料，为今后从事电子技术工作打下了基础。
电烙铁手工焊接实习报告
实习报告一、实习目的通过本次电烙铁手工焊接实习，使学生熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
同时，培养学生理论联系实际的能力，提高学生分析问题和解决问题的能力，增强独立工作的能力，最主要的是培养学生的团队合作精神。
二、实习内容与时间安排实习分为两个阶段，第一阶段为实习说明、理论学习、元器件分发；第二阶段为实际操作练习。
1. 第一阶段：实习说明、理论学习、元器件分发- 实习安排说明：介绍实习的具体内容、要求及注意事项，强调实习的重要性，使学生认识到实习对理论知识巩固和实践能力提高的作用。
- 理论学习：学习电子工艺基本技能技法，了解焊接的基本原理和方法，掌握电烙铁的正确使用和维护方法。
- 元器件分发：发放实习所需的元器件，如电阻、电容、二极管、三极管等，让学生熟悉这些元器件的名称、型号、规格和性能。
2. 第二阶段：实际操作练习- 手工焊锡练习：学习手工焊锡的基本技巧，掌握焊接过程中的注意事项，如焊接姿势、焊接速度、焊接力度等。
- 电子产品安装与焊接：以实际电子产品为对象，进行拆卸、安装和焊接练习，熟悉电子产品的安装工艺和生产流程。
- 电路板焊接与调试：学习电路板的设计和制作，掌握电路板焊接的技巧，进行电路板的焊接和调试。
三、实习心得与体会通过本次实习，我对电烙铁手工焊接有了更深入的了解和掌握。
在实习过程中，我学会了如何正确使用电烙铁，掌握焊接过程中的技巧和注意事项。
在实际操作练习中，我通过反复练习，逐渐提高了焊接速度和质量，能够独立完成简单电子产品的安装与焊接。
同时，实习过程中，我意识到团队合作的重要性。
在集体活动中，大家互相帮助，共同解决问题，不仅提高了工作效率，也增进了我与同学们之间的友谊。
此外，实习使我将理论知识与实际操作相结合，提高了我的实践能力和动手能力。
在焊接过程中，我学会了如何分析问题、解决问题，培养了我独立工作的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接后的处理
3.2 手工焊接的工艺要求及质量 分析技术
电烙铁接触焊点方法的图片
图 电烙铁接触焊点的方法
3.2 手工焊接的工艺要求及质量 分析技术
电烙铁撤离方向的图片
图 电烙铁的撤离方向与焊料的留存量
3.2 手工焊接的工艺要求及质量 分析技术
焊料供给方法的图片
图 焊料的供给方法
3.2 手工焊接的工艺要求及质量 分析技术
导线焊接缺陷的图片
(a) 芯线过长 (b) 焊料浸过导线外皮 (c) 外皮烧焦
(d) 摔线
(e) 芯线散开图 导线的焊缺陷3.2 手工焊接的工艺要求及质量 分析技术
3.2.4 拆焊(解焊)
拆焊是指把元器件从原来已经焊接的安装 位置上拆卸下来。
当焊接出现错误、损坏或进行调试维修 电子产品时，就要进行拆焊过程。
焊接工艺
电烙铁手工焊接
1
焊接工艺
学习要点：
1.焊接的基本知识及手工焊接的工艺要 求、质量分析。
2.掌握手工焊接技术和手工焊接的工艺 要求。
3.学习自动焊接技术、接触焊接技术。
主要内容
焊接的基本知识 手工焊接的工艺要求及质量分析 自动焊接技术 接触焊接
3.1 焊接的基本知识
3.1.1 焊接的种类 焊接是使金属连接的一种方法，是电子产品
3.2 手工焊接的工艺要求及质量 分析技术
焊接操作法的图片
第一步
第二步
第三步 第四步 第五步 图 五步操作法
第一步
第二步
第三步
图 三步操作法
3.2 手工焊接的工艺要求及质量 分析技术
手工焊接的操作要领
手工焊接的操作要领分以下五个方面:
焊前准备
电烙铁的操作方法
焊料的供给方法
掌握合适的焊接时间和温度
A．润湿阶段（第一阶段） B．扩散阶段（第二阶段） C．焊点的形成阶段（第三阶段）
3.1 焊接的基本知识
3.1.4 锡焊的基本条件 A．被焊金属应具有良好的可焊性
B．被焊件应保持清洁 C．选择合适的焊料 D．选择合适的焊剂 E．保证合适的焊接温度
对印制板上的电子元器件进行焊接时， 一般选择20W～35W的电烙铁；每个焊点一次 焊接的时间应不大于3秒钟。
3.1 焊接的基本知识
2．焊剂(助焊剂)
焊剂是进行锡铅焊接的辅助材料。 焊剂的作用:去除被焊金属表面的氧化物，
防止焊接时被焊金属和焊料再次出现氧化， 并降低焊料表面的张力，有助于焊接。
常用的助焊剂有： 无机焊剂 有机助焊剂 松香类焊剂：电子产品的焊接中常用。
3.1 焊接的基本知识
3．常用的锡铅合金焊料（焊锡）
3.1 焊接的基本知识
5．阻焊剂 阻焊剂是一种耐高温的涂料，其作用是保 护印制电路板上不需要焊接的部位。
阻焊剂的种类 热固化型阻焊剂 紫外线光固化型阻焊剂（光敏阻焊剂） 电子辐射固化型阻焊剂
3.1 焊接的基本知识
3.1.3 锡焊的基本过程 锡焊是使用锡铅合金焊料进行焊接的一 种焊接形式。其过程分为下列三个阶段：
3.2 手工焊接的工艺要求及质量 分析技术
1．拆焊工具和材料： 拆焊工具：普通电烙铁、镊子、吸锡器、 吸锡电烙铁等。
吸锡材料：屏蔽线编织层、细铜网等。
2．拆焊方法 分点拆焊法 集中拆焊法 断线拆焊法
锡焊工具与材料
锡焊工具与材料
电烙铁
是手工施焊的主要工具，选择合适的烙铁，合理地使用它， 是保证焊接质量的基础。 分类及结构
3.2 手工焊接的工艺要求及质量 分析技术
3.2.1 手工焊接技术 手工焊接适合于产品试制、电子产品的小
批量生产、电子产品的调试与维修以及某 些不适合自动焊接的场合。
手工焊接的要点是： 保证正确的焊接姿势 熟练掌握焊接的基本操作步骤 掌握手工焊接的基本要领
3.2 手工焊接的工艺要求及质量 分析技术
锡铅合金焊料的有多种形状和分类。其形 状有粉末状、带状、球状、块状和管状等几 种。
手工焊接中最常见的是管状松香芯焊锡 丝。这种焊锡丝将焊锡制成管状，其轴向芯 内是优质松香添加一定的活化剂组成的。
3.1 焊接的基本知识
4．清洗剂 在完成焊接操作后，要对焊点进行清洗，
避免焊点周围的杂质腐蚀焊点。 常用的清洗剂有： 无水乙醇（无水酒精） 航空洗涤汽油 三氯三氟乙烷
3.2.2 手工焊接的工艺要求
1．保持烙铁头的清洁 2．采用正确的加热方式 3. 焊料、焊剂的用量要适中 4. 烙铁撤离方法的选择 5. 焊点的凝固过程 3. 焊点的清洗
3.2 手工焊接的工艺要求及质量 分析技术
3.2.3 焊点的质量分析 1．对焊点的质量要求 电气接触良好 机械强度可靠 外形美观
生产中必须掌握的一种基本操作技能。 现代焊接技术主要分为下列三类： 熔焊：是一种直接熔化母材的焊接技术。 钎焊：是一种母材不熔化，焊料熔化的焊接
技术。 接触焊：是一种不用焊料和焊剂，即可获得
可靠连接的焊接技术。
3.1 焊接的基本知识
3.1.2 焊料、焊剂和焊接的辅助材料 1．焊料 焊料是一种熔点低于被焊金属，在被焊 金属不熔化的条件下，能润湿被焊金属表面， 并在接触面处形成合金层的物质。 电子产品生产中，最常用的焊料称为锡 铅合金焊料（又称焊锡），它具有熔点低、 机械强度高、抗腐蚀性能好的特点。
正确的焊接姿势
一般采用坐姿焊接，工作台和坐椅的高度要合适。 焊接操作者握电烙铁的方法： 反握法：适合于较大功率的电烙铁（>75W）对 大焊点的焊接操作。 正握法：适用于中功率的电烙铁及带弯头的电 烙铁的操作，或直烙铁头在大型机架上的焊接。 笔握法：适用于小功率的电烙铁焊接印制板上 的元器件。
3.2 手工焊接的工艺要求及质量 分析技术
电烙铁握法的图片
（a）反握法 （b）正握法 （c）笔握法 图 电烙铁的握法
3.2 手工焊接的工艺要求及质量 分析技术
手工焊接操作的基本步骤 焊接操作过程分为五个步骤（也称五步 法）,一般要求在2～3秒的时间内完成。 （1）准备 （2）加热 （3）加焊料 （4）移开焊料 （5）移开烙铁
在焊点较小的情况下，也可采用三步法 完成焊接，即将五步法中的2、3步合为一步， 4、5步合为一步。
3.2 手工焊接的工艺要求及质量 分析技术
2．焊点的常见缺陷及原因分析 虚焊（假焊）
拉尖 桥接 球焊 印制板铜箔起翘、焊盘脱落 导线焊接不当
3.2 手工焊接的工艺要求及质量 分析技术
常见焊接缺陷的图片
（a）、（b）虚焊 （c）拉尖 （d）桥接 图 常见的焊接缺陷
3.2 手工焊接的工艺要求及质量 分析技术
