结构设计原理 第三章 习题答案

合集下载

(第三版)结构设计原理课后习题答案(1--9章)

(第三版)结构设计原理课后习题答案(1--9章)
影响混凝土轴心受压应力应变曲线的主要因素:混凝土强度、应变速率、 测试技术和试验条件。 1-4 什么叫混凝土的徐变?影响徐变有哪些主要原因?
答:在荷载的长期作用下,混凝土的变形将随时间而增加,亦即在应力不 变的情况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
主要影响因素: (1)混凝土在长期荷载作用下产生的应力大小; (2)加荷时混凝土的龄期; (3)混凝土的组成成分和配合比; (4)养护及使用条件下的温度与湿度。 1-5 混凝土的徐变和收缩变形都是随时间而增长的变形,两者有和不同之处? 答:徐变变形是在持久作用下混凝土结构随时间推移而增加的应变;收缩 变形是混凝土在凝结和硬化的物理化学过程中体积随时间推移而减小的现象, 是一种不受力情况下的自由变形。 1-7 什么是钢筋和混凝土之间粘结应力和粘结强度?为保证钢筋和混凝土之间 有足够的粘结力要采取哪些措施? 答:(1)粘结应力:变形差(相对滑移)沿钢筋与混凝土接触面上产生的 剪应力;
(2)粘结强度:实际工程中,通常以拔出试验中粘结失效(钢筋被拔出, 或者混凝土被劈裂)时的最大平均粘结应力作为钢筋和混凝土的粘结强度;
(3)主要措施:①光圆钢筋及变形钢筋的粘结强度均随混凝土等级的提高 而提高,所以可以通过提高混凝土强度等级来增加粘结力;②水平位置钢筋比 竖位钢筋的粘结强度低,所以可通过调整钢筋布置来增强粘结力;③多根钢筋 并排时,可调整钢筋之间的净距来增强粘结力;④增大混凝土保护层厚度⑤采 用带肋钢筋。
用符号 f c 表示。
混凝土劈裂抗拉强度:我国交通部部颁标准《公路工程水泥混凝土试验规 程》(JTJ 053-94)规定,采用 150mm立方体作为标准试件进行混凝土劈裂抗拉
强度测定,按照规定的试验方法操作,则混凝土劈裂抗拉强度 fts 按下式计算:来自fts2F πA

钢结构设计原理知到章节答案智慧树2023年西安理工大学

钢结构设计原理知到章节答案智慧树2023年西安理工大学

钢结构设计原理知到章节测试答案智慧树2023年最新西安理工大学第一章测试1.钢结构更适合于建造大跨结构,这是由于()参考答案:钢结构自重轻而承载力高2.钢结构正常使用极限状态是指()参考答案:结构变形已不能满足使用要求3.结构承载力设计表达式中,是结构重要性系数,对于安全等级为一级的建筑结构,其取值为( )参考答案:1.14.在对结构或构件进行正常使用极限状态验算时,应采用永久荷载和可变荷载的标准值。

参考答案:对5.承载能力极限状态为结构或构件达到最大承载能力或达到不适于继续承载的变形时的极限状态。

参考答案:对第二章测试1.动力荷载作用时,防止钢材发生脆性破坏的性能指标为()参考答案:180°冷弯2.引起钢材疲劳破坏的荷载为()参考答案:冲击荷载3.在低温工作的钢结构除了控制力学性能指标外,一定还要控制()参考答案:低温冲击韧性4.钢材的冷弯试验结果出现( )现象是冶金质量问题参考答案:分层起皮5.在钢材的有益元素中,是脱氧剂的元素是()参考答案:锰和硅6.同类钢种的钢板,板件厚度越薄,钢材的( )参考答案:强度越高7.构件发生断裂破坏前,无明显先兆的情况是( )参考答案:脆性破坏8.钢材中硫含量超过限制时,钢材可能会出现( )参考答案:热脆9.与钢构件发生脆性破坏无直接关系的是( )参考答案:钢材屈服点10.钢材的韧性性能是通过( )试验测定的参考答案:冲击试验第三章测试1.普通螺栓受剪连接中,当螺栓杆直径相对较粗,而被连接板件的厚度相对较小,则连接破坏可能是()参考答案:被连接板件挤压破坏2.每个高强度螺栓在构件间产生的最大摩擦力与下列哪一项无关()。

参考答案:构件厚度3.弯矩作用下的摩擦型抗拉高强度螺栓计算时,“中和轴”位置为()参考答案:螺栓群重心轴上4.高强度螺栓不正确的紧固方法是()参考答案:用普通扳手紧固5.角钢和钢板间用侧焊缝搭接连接,当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时,()参考答案:角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝6.普通螺栓抗剪工作时,连接构件的端距和栓距不应过小,是防止( )参考答案:构件端部冲剪破坏7.侧面角焊缝沿着焊缝长度方向的应力分布为()参考答案:两边大,中间小8.直角角焊缝的有效厚度的取值为()参考答案:0.7hf9.某侧面直角角焊缝hf=6mm,由计算得到该焊缝所需计算长度60mm,考虑起落弧缺陷,设计时该焊缝实际长度取为()参考答案:72mm10.摩擦型高强度螺栓抗拉承载力设计值应取其设计预拉力的( )参考答案:0.8倍第四章测试1.钢结构梁计算公式,中()参考答案:表示截面部分进入塑性2.单向受弯梁失去整体稳定时是()形式的失稳。

混凝土结构设计原理_课后习题答案

混凝土结构设计原理_课后习题答案

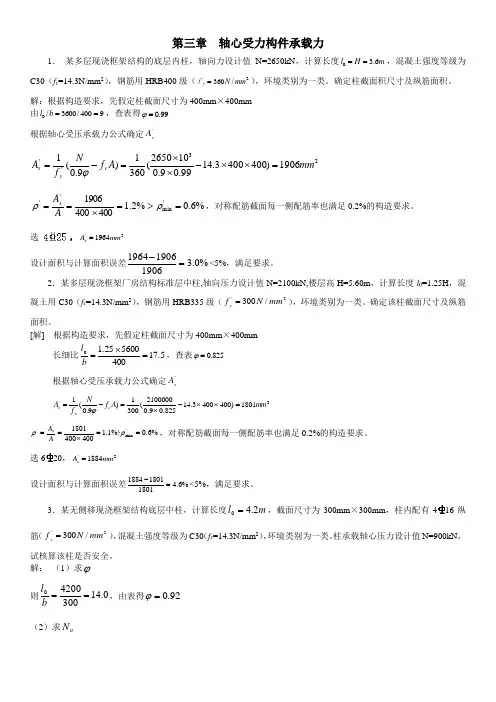

第三章 轴心受力构件承载力1. 某多层现浇框架结构的底层内柱,轴向力设计值N=2650kN ,计算长度m H l 6.30==,混凝土强度等级为C30(f c =14.3N/mm 2),钢筋用HRB400级(2'/360mm N f y =),环境类别为一类。

确定柱截面积尺寸及纵筋面积。

解:根据构造要求,先假定柱截面尺寸为400mm ×400mm 由9400/3600/0==b l ,查表得99.0=ϕ 根据轴心受压承载力公式确定's A23''1906)4004003.1499.09.0102650(3601)9.0(1mm A f N f A c y s=⨯⨯-⨯⨯=-=ϕ%6.0%2.14004001906'min ''=>=⨯==ρρA A s ,对称配筋截面每一侧配筋率也满足0.2%的构造要求。

选 ,2'1964mm A s = 设计面积与计算面积误差%0.3190619061964=-<5%,满足要求。

2.某多层现浇框架厂房结构标准层中柱,轴向压力设计值N=2100kN,楼层高H=5.60m ,计算长度l 0=1.25H ,混凝土用C30(f c =14.3N/mm 2),钢筋用HRB335级(2'/300mm N f y =),环境类别为一类。

确定该柱截面尺寸及纵筋面积。

[解] 根据构造要求,先假定柱截面尺寸为400mm ×400mm长细比5.17400560025.10=⨯=b l ,查表825.0=ϕ 根据轴心受压承载力公式确定's A2''1801)4004003.14825.09.02100000(3001)9.0(1mm A f N f A c y s =⨯⨯-⨯=-=ϕ%6.0%1.14004001801'min ''=〉=⨯==ρρA A s ,对称配筋截面每一侧配筋率也满足0.2%的构造要求。

混凝土结构设计原理答案

混凝土结构设计原理答案

第2章-思考题2.1 混凝土立方体抗压强度f cu,k 、轴心抗压强度标准值f ck 和抗拉强度标准值f tk 是如何确定的?为什么f ck 低于f cu,k ?f tk 与f cu,k 有何关系?f ck 与f cu,k 有何关系?答:混凝土立方体抗压强度f cu,k :以边长为150mm 的立方体为标准试件,标准立方体试件在(20±3)℃的温度和相对湿度90%以上的潮湿空气中养护28d ,按照标准试验方法测得的具有95%保证率的立方体抗压强度作为混凝土立方体抗压强度标准值。

轴心抗压强度标准值f ck :以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗压强度试验的标准试件,棱柱体试件与立方体试件的制作条件与养护条件相同,按照标准试验方法测得的具有95%保证率的抗压强度作为混凝土轴心抗压强度标准值。

轴心抗拉强度标准值f tk :以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗拉强度试验的标准试件,棱柱体试件与立方体试件的制作条件与养护条件相同,按照标准试验方法测得的具有95%保证率的抗拉强度作为混凝土轴心抗拉强度标准值。

(我国轴心抗拉强度标准值是以轴拉试验确定,美国和加拿大是以劈拉实验确定)为什么f ck 低于f cu,k :我国规定的标准试验方法是不涂润滑剂的,试件在加载过程中横向变形就会受到加载板的约束(即“套箍作用”),而这种横向约束对于立方体试件而言可以到达试件的中部;由于棱柱体试件的高度较大,试验机压板与试件之间摩擦力对试件高度中部的横向变形的约束影响较小,所以棱柱体试件的抗压强度标准值f ck 都比立方体抗压强度标准值f cu,k 小,并且棱柱体试件高宽比越大,强度越小。

f tk 与f cu,k 的关系:()0.450.55,20.880.3951 1.645tk cu k c f f δα=⨯-⨯2c α-高强砼的脆性折减系数; δ-变异系数。

混凝土结构设计原理知到章节答案智慧树2023年北方工业大学

混凝土结构设计原理知到章节答案智慧树2023年北方工业大学

混凝土结构设计原理知到章节测试答案智慧树2023年最新北方工业大学第一章测试1.与素混凝土梁相比,钢筋混凝土梁的承载力()。

参考答案:提高很多2.与素混凝土梁相比,钢筋混凝土梁抗开裂的能力()。

参考答案:提高不多3.钢筋混凝土构件在正常使用荷载下()。

参考答案:通常是带裂缝工作的4.在混凝土中配置受力钢筋的主要作用是提高结构或构件的()。

参考答案:承载力;变形能力5.结构或构件的破坏类型有()。

参考答案:脆性破坏;延性破坏第二章测试1.混凝土立方体标准试件的边长是()。

参考答案:150mm2.混凝土强度的基本指标是()。

参考答案:立方体抗压强度标准值3.混凝土在复杂应力状态下强度降低的是()。

参考答案:一拉一压4.混凝土的侧向约束压应力提高了混凝土的()。

参考答案:抗压强度和延性5.混凝土强度等级越高,则其受压应力-应变曲线的下降段()。

参考答案:越陡峭6.混凝土在持续不变的压力长期作用下,随时间延续而增长的变形称为()。

参考答案:徐变7.碳素钢的含碳量越高,则其()。

参考答案:强度越高,延性越低8.对于无明显屈服点的钢筋,其强度标准值取值的依据是()。

参考答案:条件屈服强度9.混凝土立方体试块尺寸越大,量测的抗压强度就越高。

()参考答案:错10.水灰比越大,混凝土的徐变和收缩也越大。

()参考答案:对11.对有明显流幅的钢筋的屈服强度对应于其应力应变曲线的上屈服点。

()参考答案:错12.粘结应力实际上也就是钢筋与混凝土接触面上的剪应力。

()参考答案:对第三章测试1.结构的可靠度是指结构在规定时间内和规定的条件下完成预定功能的____ 。

参考答案:null2.一般情况下普通住宅和办公楼的安全等级属于 ____ 级。

参考答案:null3.整个结构或结构构件承受作用效应的能力,称为结构____,用R表示。

null4.永久荷载的代表值只有____值一种。

参考答案:null5.材料强度的设计值 ____材料强度的标准值。

混凝土结构设计原理第三章作业及参考资料

混凝土结构设计原理第三章作业及参考资料

第三章 受弯构件正截面承载力计算习题及作业一、思考题1、 试述少筋梁、适筋梁和超筋梁的破坏特征,在设计中如何控制梁的破坏形态。

2、 什么是有效截面高度、相对受压区高度、界限相对受压区高度、最小配筋率和最大配筋率3、 梁的截面高度、截面宽度与哪些因素有关,设计中通常如何选取4、 梁中共有几种钢筋,其作用分别是什么5、 受弯构件计算中采用了几个基本假定,这些基本假定是什么如何理解6、 单筋矩形截面梁的计算方法是什么对矩形截面受弯构件而言,为提高其受弯承载力,可采取的措施有多少种其中最有效的是哪种7、 何时采用双筋截面梁双筋截面梁的计算方法是什么双筋截面梁有少筋或超筋问题吗如何在设计中进行控制8、 T 形截面形成的原因如何计算T 形截面最小配筋率,为什么 9、 T 形截面的计算方法是什么工程中何时采用T 形截面进行计算10、翼缘在受拉区的T 形截面对承载力有无影响工程中还有无应用价值若有价值何时采用二、作业题1、某办公楼一钢筋混凝土简支梁,梁的计算跨度m l 2.50 ,承受均布线荷载,其中可变荷载标准值为8m kN /,永久荷载标准值为m kN /(不包括梁的自重),拟采用C30混凝土和HRB335级钢筋,结构安全等级为二级,环境类别为一类。

钢筋混凝土容重为25m kN /3。

试设计该构件所需的纵向钢筋面积,并选配钢筋。

2、某办公楼一矩形截面简支梁,截面尺寸为200X450mm 2,计算跨度,承受均布荷载设计值为79kN/m (含自重)。

结构安全等级为二级,环境类别为一类。

混凝土强度等级C30,钢筋采用HRB500级。

A 、试设计该梁B 、若该梁已经配有HRB500级受压钢筋320,受拉钢筋需要多少3、已知梁截面尺寸为b ×h =250×500mm ,混凝土强度等级C30,纵向钢筋级别为HRB335,受压区配有216钢筋,受拉区配有625钢筋,试求该梁能够承受的极限弯矩是多少4、一T 形截面梁,截面尺寸如图,混凝土强度等级C30,钢筋级别为HRB400,结构安全等级为二级,环境类别为一类。

结构设计原理 第三章 受弯构件 习题及答案

结构设计原理 第三章 受弯构件 习题及答案

结构设计原理第三章受弯构件习题及答案第三章受弯构件正截面承载力一、填空题1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中,0 ,cu 。

2、梁截面设计时,可取截面有效高度:一排钢筋时,h0h ;两排钢筋时,h0h 。

3、梁下部钢筋的最小净距为 mm及≥d上部钢筋的最小净距为 mm及≥。

4、适筋梁从加载到破坏可分为3个阶段,试选择填空:A、I;B、Ia;C、II;D、IIa;E、III;F、IIIa。

①抗裂度计算以阶段为依据;②使用阶段裂缝宽度和挠度计算以阶段为依据;③承载能力计算以阶段为依据。

5、受弯构件min是为了;max是为了。

6、第一种T形截面梁的适用条件及第二种T形截面梁的适用条件中,不必验算的条件分别是及。

7、T形截面连续梁,跨中按截面,而支座边按截面计算。

8、界限相对受压区高度b需要根据等假定求出。

9、单筋矩形截面梁所能承受的最大弯矩为,否则应。

10、在理论上,T形截面梁,在M作用下,bf越大则受压区高度。

内力臂,因而可受拉钢筋截面面积。

11、受弯构件正截面破坏形态有、、3种。

12、板内分布筋的作用是:(1) ;(2) ;(3) 。

13、防止少筋破坏的条件是,防止超筋破坏的条件是。

14、受弯构件的最小配筋率是构件与构件的界限配筋率,是根据确定的。

15、双筋矩形截面梁正截面承载力计算公式的适用条件是:(1) 保证时,;(2) 保证。

当bh0时,说明,此时Mu= ,如M外Mu,则此构件。

二、判断题1、在梁的设计中,避免出现超筋破坏是通过构造措施来实现的。

2、在梁的设计中,避免出现少筋破坏是通过构造措施来实现的。

3、梁的曲率延性随配筋率的减少而提高,延性最好的是少筋梁。

4、要求梁的配筋率min是出于对混凝土随温度变化的变形和收缩变形的考虑。

5、在受弯构件的正截面中,混凝土受压变形最大处即是受压应力的最大处。

6、受弯构件正截面强度计算公式MufyAs(h0-x/2)表明:①Mu与fy成正比,因此在一般梁内所配的钢筋应尽可能使用高强度钢筋;②Mu与As成正比,因此配筋越多,梁正截面承载力越大。

结构设计原理 第三章 受弯构件 习题及答案

结构设计原理 第三章 受弯构件 习题及答案

第三章 受弯构件正截面承载力一、填空题1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中,0ε= ,cu ε= 。

2、梁截面设计时,可取截面有效高度:一排钢筋时,0h h =- ;两排钢筋时,0h h =- 。

3、梁下部钢筋的最小净距为 mm 及≥d 上部钢筋的最小净距为 mm 及≥1.5d 。

4、适筋梁从加载到破坏可分为3个阶段,试选择填空:A 、I ;B 、I a ;C 、II ;D 、II a ;E 、III ;F 、III a 。

①抗裂度计算以 阶段为依据;②使用阶段裂缝宽度和挠度计算以 阶段为依据;③承载能力计算以 阶段为依据。

5、受弯构件min ρρ≥是为了 ;max ρρ≤是为了 。

6、第一种T 形截面梁的适用条件及第二种T 形截面梁的适用条件中,不必验算的条件分别是 及 。

7、T 形截面连续梁,跨中按 截面,而支座边按 截面计算。

8、界限相对受压区高度b ζ需要根据 等假定求出。

9、单筋矩形截面梁所能承受的最大弯矩为 ,否则应 。

10、在理论上,T 形截面梁,在M 作用下,f b '越大则受压区高度χ 。

内力臂 ,因而可 受拉钢筋截面面积。

11、受弯构件正截面破坏形态有 、 、 3种。

12、板内分布筋的作用是:(1) ;(2) ;(3) 。

13、防止少筋破坏的条件是 ,防止超筋破坏的条件是 。

14、受弯构件的最小配筋率是 构件与 构件的界限配筋率,是根据 确定的。

15、双筋矩形截面梁正截面承载力计算公式的适用条件是:(1) 保证;(2) 保证 。

当<2s a χ'时,求s A 的公式为 ,还应与不考虑s A '而按单筋梁计算的s A 相比,取 (大、小)值。

16、双筋梁截面设计时,s A 、s A '均未知,应假设一个条件为 ,原因是 ;承载力校核时如出现0>b h χξ时,说明 ,此时u M = ,如u M M ≤外,则此构件 。

(第三版)结构设计原理课后习题答案(1--9章)

(第三版)结构设计原理课后习题答案(1--9章)

(第三版)结构设计原理课后习题答案(1-9章)第一章1-1 配置在混凝土截面受拉区钢筋的作用是什么?答:当荷载超过了素混凝土的梁的破坏荷载时,受拉区混凝土开裂,此时,受拉区混凝土虽退出工作,但配置在受拉区的钢筋将承担几乎全部的拉力,能继续承担荷载,直到受拉钢筋的应力达到屈服强度,继而截面受压区的混凝土也被压碎破坏。

1-2 试解释一下名词:混凝土立方体抗压强度;混凝土轴心抗压强度;混凝土抗拉强度;混凝土劈裂抗拉强度。

答:混凝土立方体抗压强度:我国国家标准《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)规定以每边边长为150mm 的立方体为标准试件,在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ,依照标准制作方法和试验方法测得的抗压强度值(以MPa 为单位)作为混凝土的立方体抗压强度,用符号cu f 表示。

混凝土轴心抗压强度:我国国家标准《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)规定以150mm ×150mm ×300mm 的棱柱体为标准试件,在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ,依照标准制作方法和试验方法测得的抗压强度值(以MPa 为单位)称为混凝土轴心抗压强度,用符号c f 表示。

混凝土劈裂抗拉强度:我国交通部部颁标准《公路工程水泥混凝土试验规程》(JTJ 053-94)规定,采用150mm 立方体作为标准试件进行混凝土劈裂抗拉强度测定,按照规定的试验方法操作,则混凝土劈裂抗拉强度ts f 按下式计算:20.637ts F F f A ==πA 。

混凝土抗拉强度:采用100×100×500mm 混凝土棱柱体轴心受拉试验,破坏时试件在没有钢筋的中部截面被拉断,其平均拉应力即为混凝土的轴心抗拉强度,目前国内外常采用立方体或圆柱体的劈裂试验测得的混凝土劈裂抗拉强度值换算成轴心抗拉强度,换算时应乘以换算系数0.9,即0.9t ts f f =。

混凝土结构设计原理习题之三含答案(钢筋混凝土受弯构件斜截面承载力计算)

混凝土结构设计原理习题之三含答案(钢筋混凝土受弯构件斜截面承载力计算)

混凝土结构设计原理习题集之三5 钢筋混凝土受弯构件斜截面承载力计算一、填空题:1.影响梁斜截面抗剪强度的主要因素是____ 、___ ____ 、__________ 和__________ 。

2.梁内纵向受力钢筋的弯起点应设在按正截面抗弯计算该钢筋强度全部发挥的截面以外h0/2处,以保证_______ ;同时弯起钢筋与梁中心线的交点应位于按计算不需要该钢筋的截面以外,以保证________ 。

3.无腹筋梁斜截面受剪有三种主要破坏形式,就其受剪承载力而言,对同样的构件,___ 破坏最低,_ 破坏较高,_ 破坏最高;但就其破坏性质而言,均属于_ 破坏。

4.在进行斜截面受剪承载力设计时,用________ 防止斜拉破坏,用______ 的方法来防止斜压破坏,而对主要的剪压破坏,则给出计算公式。

5.抗剪钢筋也称作腹筋,腹筋的形式可以采用____ 和___ 。

6.无腹筋梁斜截面受剪主要破坏形态有__ 破坏,__ 破坏和___ 破坏。

7.在设计中,当一般梁的剪力设计值V>0.25βc f c bh0时,应______ 或_____ ,避免出现_______ 破坏。

8.在设计中,对梁纵向钢筋的弯起必须满足三个要求:满足__________ 的要求;满足_________________的要求;满足__________ 的要求。

9.纵向钢筋的配筋率越大,梁的抗剪强度也越大。

纵向钢筋对抗剪的主要作用有两个:一个是__________________ ,二个是_____________ 。

二、选择题:1.条件相同的无腹筋梁,发生斜拉、剪压、斜压三种破坏形态时,梁的斜截面抗剪承载能力的大致关系是( )。

A.斜压破坏的承载能力>剪压破坏的承载能力>斜拉破坏的承载能力;B.剪压破坏的承载能力>斜压破坏的承载能力>斜拉破坏的承载能力;C.剪压破坏的承载能力>斜压破坏的承载能力<斜拉破坏的承载能力。

2.在进行受弯构件斜截面受剪承载力计算时,对一般梁(h w/b≤4.0),若V≥0.25βc f c bh0, 可采取的解决办法有( )。

结构设计原理课后答案第三版(精品资料).doc

结构设计原理课后答案第三版(精品资料).doc

【最新整理,下载后即可编辑】3-16.截面尺寸mm mm h b 500200⨯=⨯的钢筋混凝土矩形截面梁,采用C25混凝土和HRB335级钢筋,I 类环境条件,安全等级为二级,最大弯矩组合设计值m kN M d⋅=145,试分别采用基本公式法和查表法进行截面设计(单筋截面)。

解:基本公式法: 查表可得:f 13.8MPacd=,f 280MPa sd =,γ0=1.0,b 0.56ξ=(1)求受压区高度x假设60s a mm =,则050060440h mm =-=,00()2d cd xM f bx h γ=-,代入数据得:61.01451013.82004402x x ⨯⨯=⨯-() 解之得:700()x mm =舍去, 01330.56440246.4b x mm h mm mm ξ=<=⨯=。

(2)受拉钢筋面积s A213.82001801311280cd s sd f bx A mm f ⨯⨯=== 配2Φ22和2Φ25,27609821742s A mm =+=实际配筋率min 01472 2.02%0.2%200431s A bh ρρ===>=⨯ (3).截面复核取混凝土保护层厚度为c=30mm ,钢筋分两排布置,两排钢筋之间净距取30mm 。

7606028.425.1/2982(3028.4/2)691742s a mm ⨯+++⨯+==()0500431s h a mm =-=02801742168246.413.8200b x mm h mm ξ⨯==<=⨯0()2u cd x M f bx h =-16813.8200168(431)2=⨯⨯⨯-0158.5145d kN m M kN m γ=>=设计合理。

截面设计如图:图3-16截面配筋图(尺寸单位:mm ) 查表法查表可得:13.8cd f MPa =,280sd f MPa =,γ0=1.0,0.56b ξ=02cd MA f bh ==621.014510=0.2713.8200440⨯⨯⨯⨯ 查表得0.410.56b ξξ=<=,00.795ξ=62001451014800.795280440s sd M A mm f h ξ⨯===⨯⨯其余配筋过程及截面复核过程同上。

山东理工大学 结构设计原理各章习题及答案

山东理工大学 结构设计原理各章习题及答案

第一章习题一、填空题1. 混凝土的( )强度高,( )强度低。

2.钢筋按化学成份分( )和( )。

3.钢筋混凝土是由( )和( )两种力学性能不同的材料组成。

4. 钢筋材料的性能是( )。

5. 衡量钢筋拉伸时的塑性指标是( )。

二、选择题 1、sd f 表示( )A 、钢筋抗压强度设计值;B 、钢筋抗拉强度设计值;C 、钢筋抗拉强度标准值2、C30混凝土中的“30”表示( )A 、混凝土的立方体抗压强度标准值a k cu MP f 30,=;B 、混凝土的轴心抗压强度标准值a ck MP f 30=;C 、混凝土的轴心抗拉强度标准值a tk MP f 30=3、混凝土的强度等级以( )表示A 、混凝土的立方体抗压强度标准值k cu f ,;B 、混凝土的轴心抗压强度标准值ck f ; C 、混凝土的轴心抗拉强度标准值tk f4、测定混凝土的立方体抗压强度标准值k cu f ,,采用的标准试件为( )A 、mm mm mm 150150150⨯⨯;B 、mm mm mm 150150450⨯⨯;C 、mm mm mm 450450450⨯⨯5、测定混凝土的轴心抗压强度时,试件涂油和不涂油相比,( )的测定值大。

A 、涂油;B 、不涂油 ;C 、一样大 6、钢筋混凝土构件的混凝土的强度等级不应低于( )。

A 、C20;B 、C25;C 、C30 7、钢筋混凝土构件中的最大的粘结力出现在( )。

A 、离端头较近处;B 、靠近钢筋尾部;C 、钢筋的中间的部位 8、预应力混凝土构件所采用的混凝土的强度等级不应低于( )。

A 、C20;B 、C30;C 、C40三、名词解释1、混凝土的立方体抗压强度;2、混凝土的轴心抗压强度;3、混凝土的徐变;4、混凝土的收缩;5、条件屈服强度 四、简答题1、公路桥涵工程中对钢筋和混凝土有何特殊的要求?2、钢筋和混凝土两种力学性能不同的材料,能结合在一起有效地共同工作的理由?3、钢筋和混凝土之间的粘结力是怎样产生的?第一章习题答案一、填空题 1、抗压;抗拉2、普通碳素钢;普通低合金钢3、钢筋;混凝土4、抗拉强度高5、屈服强度、极限强度、伸长率、冷弯 二、选择题1、B ;2、A ;3、A ;4、A ;5、B ;6、A ;7、A ;8、C 三、名词解释1、以各边长为150mm 的立方体试块,在温度为20℃±3℃、相对温度为90%、龄期为28天的条件下,用标准的试验方法所测得的具有95%保证率的抗压极限强度值。

钢筋混凝土结构设计原理知到章节答案智慧树2023年西南科技大学

钢筋混凝土结构设计原理知到章节答案智慧树2023年西南科技大学

钢筋混凝土结构设计原理知到章节测试答案智慧树2023年最新西南科技大学第一章测试1.钢筋混凝土受拉区边缘混凝土达到下述哪一种情况时,开始出现裂缝?()。

参考答案:达到混凝土混凝土弯曲受拉时的极限拉应变值2.热扎钢筋的级别越高,它的()。

参考答案:强度越高,塑性越低3.关于混凝土保护层厚度的说法下列错误的是()。

参考答案:指纵向受力钢筋的表面至混凝土边缘的距离4.混凝土的变形可分为两类:受力变形和体积变形。

()参考答案:对5.钢筋混凝土结构使用的钢筋,不仅要强度高,而且要具有良好的塑性、可焊性,同时还要求与混凝土有较好的粘结性能。

()对第二章测试1.《规范》规定测定混凝土立方体抗压强度的试块标准尺寸为()。

参考答案:150×150×150mm2.在结构的极限承载能力分析中,正确的叙述是()。

参考答案:若仅满足极限条件和平衡条件的解答则是结构极限荷载的下限解3.若混凝土处于三向应力则会发生以下哪种情况()。

参考答案:三向受压能提高抗压强度4.腹筋是箍筋和弯起钢筋的总称。

()参考答案:对5.荷载标准值是结构在使用期间、在正常情况下可能遇到的具有一定保证率的偏大荷载值()对6.当永久荷载效应对结构不利时,对由可变荷载效应控制的组合,应取1.2;对由永久荷载效应控制的组合应取1.35()参考答案:对7.荷载标准值是在设计基准期内最大荷载的意义上确定的,它没有反应荷载作为随机过程而具有随时间变异的特性。

()参考答案:对8.钢筋混凝土梁中,纵筋的截断位置应在钢筋的理论不需要点处,因此截断位置可以随意选取。

()参考答案:错9.房屋建筑结构抗震设计中的甲类建筑和乙类建筑,其安全等级宜规定为三级。

()参考答案:错第三章测试1.轴心受压构件在进行正截面截面配筋设计时,截面配筋方案既可以采用普通箍筋柱的配筋方案,也可以采用螺旋箍筋配筋方案。

在实际工程中,要综合考虑构件承载力、经济性和相关构造等要求综合考量。

混凝土结构设计原理选择题

混凝土结构设计原理选择题

第三章轴心受力构件承载力选择题1.钢筋混凝土轴心受压构件,稳定系数是考虑了()。

A.初始偏心距的影响;B.荷载长期作用的影响;C.两端约束情况的影响;D.附加弯矩的影响;2.对于高度、截面尺寸、配筋完全相同的柱,以支承条件为()时,其轴心受压承载力最大。

A.两端嵌固;B.一端嵌固,一端不动铰支;C.两端不动铰支;D.一端嵌固,一端自由;3.钢筋混凝土轴心受压构件,两端约束情况越好,则稳定系数()。

A.越大;B.越小;C.不变;4.一般来讲,配有螺旋箍筋的钢筋混凝土柱同配有普通箍筋的钢筋混凝土柱相比,前者的承载力比后者的承载力()。

A.低;B.高;C.相等;5.对长细比大于12的柱不宜采用螺旋箍筋,其原因是()。

A.这种柱的承载力较高;B.施工难度大;C.抗震性能不好;D.这种柱的强度将由于纵向弯曲而降低,螺旋箍筋作用不能发挥;6.轴心受压短柱,在钢筋屈服前,随着压力而增加,混凝土压应力的增长速率()。

A.比钢筋快;B.线性增长;C.比钢筋慢;7.两个仅配筋率不同的轴压柱,若混凝土的徐变值相同,柱A配筋率大于柱B,则引起的应力重分布程度是()。

A.柱A=柱B;B.柱A>柱B;C.柱A<柱B;8.与普通箍筋的柱相比,有间接钢筋的柱主要破坏特征是()。

A.混凝土压碎,纵筋屈服;B.混凝土压碎,钢筋不屈服;C.保护层混凝土剥落;D.间接钢筋屈服,柱子才破坏;9.螺旋筋柱的核心区混凝土抗压强度高于fc是因为()。

A.螺旋筋参与受压;B.螺旋筋使核心区混凝土密实;C.螺旋筋约束了核心区混凝土的横向变形;D.螺旋筋使核心区混凝土中不出现内裂缝;10.有两个配有螺旋钢箍的柱截面,一个直径大,一个直径小,其它条件均相同,则螺旋箍筋对哪一个柱的承载力提高得大些()。

A.对直径大的;B.对直径小的;C.两者相同;11.为了提高钢筋混凝土轴心受压构件的极限应变,应该()。

A.采用高强混凝土;B.采用高强钢筋;C.采用螺旋配筋;D.加大构件截面尺寸;12.规范规定:按螺旋箍筋柱计算的承载力不得超过普通柱的1.5倍,这是为()。

钢结构设计原理刘智敏第三章课后题答案

钢结构设计原理刘智敏第三章课后题答案

第3章钢结构的连接12.如图3-57所示的对接焊缝,钢材为Q235,焊条为E43型,采用焊条电弧焊,焊缝质量为三级,施焊时加引弧板和引出板。

已知,试求此连接能承受的最大荷载。

解:因有引弧板和引出板,故焊缝计算长度??= 500mm,则焊缝正应力应满足:其中, 故有,185=——------------- -^7—= 505859N = 505.85RN丄JL OU500 X14 1 58333333033 3 1 IOOX 14 2687500N= 2 687. 5kh故此连接能承受的最大荷载为 F -5O5.S6kN13.图3-58所示为角钢2L 140X10构件的节点角焊鏠连接,构件重心至角钢肢严二背距离】-11",钢材为Q235BF采用手工焊,焊条为E43型,,构件承受静力荷载产生的轴心拉力设计值为N=1100kN若采用三面围焊,试设计此焊缝连接。

故可取正面角此时I 64mmgr 140mm正面焊缝的作用:则由平衡条件得:TVt = k±Nl X= 1401 38.2 X 11001 206. 所以它们的焊缝长度为£11^! = »X 0. 7h + tl,取 95mmE43豳五.(&藩刈(JHX 169 8= 368. 9mm,取 370mmM147 X 10317.如图3-61所示的焊接工字形梁在腹板上设一道拼接的对接焊缝,拼接处作 用有弯矩二-二H'l 工,剪力「—厂匚k :;,钢材为Q235B 钢,焊条用 型,半自动焊,三级检验标准,试验算该焊缝的强度。

9PQB3-6*肛升解:(1)确定焊缝计算截面的几何特征 x 轴惯性矩:— X 8 X 10003 4- 2 X 280 X 14 X 5072 = 2681,9 X 10G mm 4 1 12 中性轴以上截面静矩:5X 一 280 X14X 507 + 500 X 8 X S00/2 一 2987440mm 1 单个翼缘截面静矩:S ± = 280 X14X 507 = 1987440mm 3 (2)验算焊缝强度焊缝最大拉应力(翼缘腹板交接处):M 10 1122 X IO6 209.2N二严二 2681.9X10- X 500 =盂歹N 1500~ 1013 -14811161w _ 185N2N查表知,忙ini-' tn -,所以焊缝强度不满足要求。

钢结构第三章课后答案

钢结构第三章课后答案

《钢结构设计原理》作业答案 3. 连接3.8 试设计如图所示的对接连接 (直缝或斜缝) 。

轴力拉力设计值 N=1500kN, 钢材 Q345-A,焊条 E50 型,手工焊,焊缝质量三级。

解: 三级焊缝 查附表 1.3: f t w  265N/mm2 , f vw  180N/mm2 不采用引弧板: l w  b  2t  500 2 10  480mmN 1500 103    312.5N/mm2  f t w  265N/mm2 ,不可。

lw t 480 10改用斜对接焊缝: 方法一:按规范取 θ=56°,斜缝长度:  (b / sin  )  2t  (500/ sin 56)  20  (500/ 0.829)  20  583mm lwN sin  1500 103  0.829    213N/mm2  f t w  265N/mm2 t lw 583 10N cos  1500 103  0.559   144N/mm2  fvw  180N/mm2 t lw 583 10设计满足要求。

方法二:以 θ 作为未知数求解所需的最小斜缝长度。

此时设置引弧板求解 方便些。

3.9 条件同习题 3.8,受静力荷载,试设计加盖板的对接连接。

解:依题意设计加盖板的对接连接,采用角焊缝连接。

10500NN查附表 1.3: f fw  200N/mm2 试选盖板钢材 Q345-A,E50 型焊条,手工焊。

设盖板宽 b=460mm,为 保证盖板与连接件等强,两块盖板截面面积之和应不小于构件截面面积。

所需盖板厚度: t2 A1 500 10   5.4mm ,取 t2=6mm。

2b 2  460由于被连接板件较薄 t=10mm,仅用两侧缝连接,盖板宽 b 不宜大于 190,要保证与母材等强,则盖板厚则不小于 14mm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章 习题参考答案习题1:解:查表f sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56令a s =40mm ,则h 0=h -a s =500-40=460mm 。

b f M h h x cd d 02020γ--==mm 1.1662505.11101800.1246046062=⨯⨯⨯⨯--x <ξb h 0=0.56×460=257.6mm 满足要求。

24.17052801.1662505.11mm f bx f As sd cd =⨯⨯==选424,As=1810mm 2, b min =5×30+4×27=258mm > b =250mm ,不满足要求。

重选328,As=1847mm 2,b min =4×30+3×30.5=212mm < b =250mm ,满足要求。

h 0=h -a s =500-(30+15)=455mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f 。

%2.0%6.14552501847A min 0=>=⨯=ρρbh s =,满足要求。

习题2:解:查表f sd =195MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.62由4Φ18得As =1018 mm 2,由a s =40mm ,得h 0=h -a s =500-40=460mm 。

%=%,取28.02.0%28.019523.14545min min ρρ>=⨯==sd td f f , %28.0%9.04602501018A min 0=>=⨯=ρρbh s =,满足要求。

mm b f As f x cd sd 0.692505.111018195=⨯⨯==,x <ξb h 0=0.62×460=285.2mm 满足要求。

5.84)20.69460(0.692505.11)2(0'=-⨯⨯⨯=-=x h bx f M cd d kN ·m 。

习题3:解:查表f sd =f ‘sd =280MPa ,f cd =13.8MPa ,f td =1.39MPa ,ξb =0.56由216得A ‘s =402 mm 2,a ’s =40mm ,令a s =70mm ,得h 0=h -a s =400-70=330mmb f a h A f M h h x cd s s sd d )]([2'0''0200----=γmm 0.2101808.13)]40330(402280101500.1[233033062=⨯-⨯⨯-⨯⨯⨯--=X > ξb h 0=0.56×330=184.8mm 不满足要求。

需改变尺寸,b ×h =180×450mm, h 0=h -a s =450-70=380mm 。

b f a h A f M h h x cd s s sd d )]([2'0''0200----=γmm 7.1461808.13)]40380(402280101500.1[238038062=⨯-⨯⨯-⨯⨯⨯--=x < ξb h 0=0.56×380=212.8mm 满足要求。

2''4.17032804022807.1461808.13mm f A f bx f As sd s sd cd =⨯+⨯⨯=+=选424,As=1810mm 2,分两排布置,则b min =3×30+2×27=144mm < b =180mm ,满足要求。

a s =30+27+30/2=72mm ,则h 0=h -a s =450-(30+27+30/2)=378mm 。

%=%,取22.02.0%22.028039.14545min min ρρ>=⨯==sd td f f 。

%22.0%7.23781801810A min 0=>=⨯=ρρbh s =,满足要求。

习题4:解:查表f sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56令a s =40mm ,则h 0=h -a s =450-40=410mm 。

b f M h h x cd d 02020γ--==mm 8.2392005.11101600.1241041062=⨯⨯⨯⨯--X > ξb h 0=0.56×410=229.6mm 不满足要求。

拟采用双筋矩形截面,受压钢筋采用HRB335,则f ‘sd =280MPa ,令a ’s =40mm 。

令a s =70mm ,则h 0=h -a s =450-70=380mm , 令x =ξb ×h 0=0.56×380=212.8mm 。

)()5.01('0'200'sb cd b d sa h f bh f M A sd ---=ξξγ2260.274)40380(280)56.05.01(3802005.1156.010160mm =-⨯⨯-⨯⨯⨯⨯-⨯=2''01.20222800.27428028038056.02005.11mm f A f f h b f A sd s sd sd b cd s =⨯+⨯⨯⨯=+=ξ选受压钢筋214,A ‘s=308mm 2,则可取a ’s =40mm ;选受拉钢筋426,As=2124mm 2,分两排布置则 b min =3×30+2×30.5=151mm < b =200mm ,满足要求。

a s =30+30.5+30/2=75mm ,则 h 0=h -a s =450-75=375mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f 。

%2.0%8.23752002124A min 0=>=⨯=ρρbh s =,满足要求。

习题5:解:查表f sd = f ‘sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56由a s =62mm ,则h 0=h -a s =500-62=438mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f %2.0%2.24382001884A min 0=>=⨯=ρρbh s =,满足要求。

mm b f A f As f x cd s sd sd 5.1362005.117632801884280''=⨯⨯-⨯=-=x < ξb h 0=0.56×438=245.3mm 满足要求。

)()2('0''0's s sd cd d a h A f x h bx f M -+-=1.201)40438(763280)25.136438(5.1362005.11=-⨯⨯+-⨯⨯⨯= kN ·m'dM > M d =195 kN ·m ,此结构是安全的。

习题6:解:查表f sd = f ‘sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56由a s =60mm ,则h 0=h -a s =550-60=490mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f %2.0%9.14902001900A min 0=>=⨯=ρρbh s =,满足要求。

mm b f A f As f x cd s sd sd 7.482005.1115002801900280''=⨯⨯-⨯=-=x < ξb h 0=0.56×490=274.4mm 满足要求。

)()2('0''0's s sd cd d a h A f x h bx f M -+-=2.241)40490(1500280)27.48490(7.482005.11=-⨯⨯+-⨯⨯⨯= kN ·m习题7:解:查表f sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56令a s =70mm ,则h 0=h -a s =600-70=530mm 。

8.1569)2150530(15020005.11)2(1'0''0=-⨯⨯⨯=-ff f cd h h h b f γkN ·m > M d =280 kN ·m ,此梁属于第Ⅰ类T 形截面,按mm h b f 6002000'⨯=⨯的矩形截面进行计算。

'02020f cd d b f M h h x γ--==mm 5.2320005.11102800.1253053062=⨯⨯⨯⨯-- x <ξb h 0=0.56×530=296.8mm 满足要求;x < 'f h =150mm ,与上面判断属于第Ⅰ类T 形截面相符。

2'4.19302805.2320005.11mm f x b f As sdf cd =⨯⨯==选425,As=1964mm 2,分两排布置,则 b min =3×30+2×27=144mm < b =200mm ,满足要求。

a s =30+27+30/2=72mm ,h 0=h -a s =600-72=528mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f 。

%2.0%9.15282001964A min 0=>=⨯=ρρbh s =,满足要求。

习题8:解:查表f sd =280MPa ,f cd =11.5MPa ,f td =1.23MPa ,ξb =0.56由a s =60mm ,则h 0=h -a s =550-60=490mm 。

%=%,取2.02.0%198.028023.14545min min ρρ<=⨯==sd td f f 。

%2.0%8.24902002714A min 0=>=⨯=ρρbh s =,满足要求。

相关文档
最新文档
