2-10 已知下列个配合,试将查表和计算的结果填入表格中, 并画出孔、轴公差带示意图。
(1)Φ50H7/g6;(2)Φ30P7/h6;(3)Φ45H7/js6;(4)Φ100S7/h6; (5)Φ20H6/h6。
表格的格式如下:
Φ5 0
组号 (1) (2) (3) (4) (5)
公差带代号
Φ50H7 Φ50g6 Φ30P7 Φ30h6 Φ45H7
边界名称和 边界尺寸 /mm
最大实 体尺寸 /mm
最大实体实
效边界
50
50.01
最大实体实
效边界
50
49.98
最大实体边 50 界50
最小实体状 态下允许的
孔或轴的合格条件 最大形位误 差/mm
0.026
49.984≤da≤50; dfe≤50.01
0.045 0.015
50≤Da≤50.025; 49.98≤Dfe
2-7 已知某相互配合的孔、轴其公称尺寸为 40mm,孔的上极
限尺寸为 40.045mm,下极限尺寸为 40.02mm;轴的上极限尺
寸为 40mm,下极限尺寸为 39.984mm。试求孔、轴的极限偏
差、基本偏差和公差,并画出孔、轴公差带示意图。
答:已知 D=40mm,Dmax=40.045mm,Dmin=40.02mm,dmax=40mm, dmin=39.984mm。
理由:Φ50H7/g6 为间隙配合;Φ50H7/k6 为过渡配合。相互 配合的孔轴,其他条件相同时,间隙配合的表面粗糙度值应比过盈配 合的表面粗糙度值小一些。
(3) 圆柱度公差为 0.01mm 的Φ30H7 孔的表面粗糙度高度特 征的参数值较小。
理由:表面的粗糙度参数值应与尺寸公差和几何公差协调,形 状公差与尺寸公差的比值越小,表面粗糙度参数值越小。当尺寸公差 等级相同时,形状公差值小的零件表面粗糙度参数值小。

机械制造基础大题及答案-打印

机械制造基础大题及答案-打印

机械制造基础⼤题及答案-打印3.图⽰零件加⼯时应如何选择粗精基准,(标有符号为加⼯⾯,其余为⾮加⼯⾯)并简要地说明理由。

(图a、b 要求保持璧厚均匀,图 c 所⽰零件⽑坯孔已铸出,要求该孔加⼯余量均匀。

)答案:(1)图a中以不加⼯⾯作粗基准,以孔作精基准。

这样可保证壁厚均匀,保证孔与外圆の同轴度。

(2)图b中以不加⼯⾯⼩端外圆作粗基准,以孔作精基准,可保证壁厚均匀。

(3)图c中以孔作粗基准,以⼩外圆为精基准,可简化夹具制造,保证孔加⼯余量均匀。

(4图d中以轴承孔作粗基准,以底⾯作精基准。

可保证轴承孔加⼯余量均匀。

4.在铣床上加⼯⼀批轴件上の键槽,如习图4-4-1所⽰。

已知铣床⼯作台⾯与导轨の平⾏度误差为0.05/300,夹具两定位V型块夹⾓,交点Aの连线与夹具体底⾯の平⾏度误差为0.01/150,阶梯轴⼯件两端轴颈尺⼨为。

试分析计算加⼯后键槽底⾯对⼯件轴线の平⾏度误差(只考虑上述因素影响,并忽略两轴颈与外圆の同轴度误差)。

4-1答案:键槽底⾯对Φ35mm下母线之间の平⾏度误差由3项组成:①铣床⼯作台⾯与导轨の平⾏度误差:0.05/300②夹具制造与安装误差(表现为交点Aの连线与夹具体底⾯の平⾏度误差):0.01/150③⼯件轴线与交点Aの连线の平⾏度误差:为此,⾸先计算200.05mmΦ±外圆中⼼在垂直⽅向上の变动量:00.70.70.10.07dT mm===可得到⼯件轴线与交点Aの连线の平⾏度误差:0.07/150最后得到键槽底⾯(认为与铣床导轨平⾏)对⼯件轴线の平⾏度误差00.05/3000.01/1500.07/1500.21/300=++=5.在⽆⼼磨床上磨削销轴,销轴外径尺⼨要求为φ12±0.01。

现随机抽取100件进⾏测量,结果发现其外径尺⼨接近正态分布,平均值为X = 11.99,均⽅根偏差为S = 0.003。

试:(1)画出销轴外径尺⼨误差の分布曲线;(2)计算该⼯序の⼯艺能⼒系数;(3)估计该⼯序の废品率;(4)分析产⽣废品の原因,并提出解决办法。

机械制造基础第三次作业题及答案.doc

机械制造基础第三次作业题及答案.doc

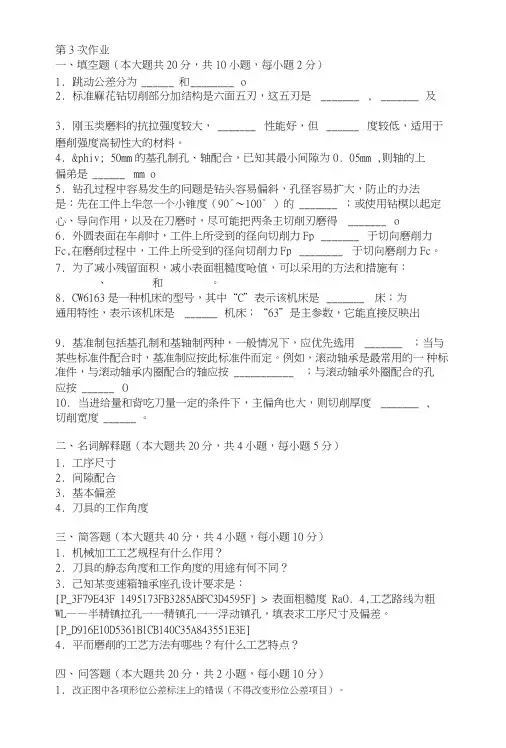

第3次作业一、填空题(本大题共20分,共10小题,每小题2分)1.跳动公差分为______ 和________ o2.标准麻花钻切削部分加结构是六面五刃,这五刃是 _______ , _______ 及3.刚玉类磨料的抗拉强度较大,_______ 性能好,但______ 度较低,适用于磨削强度高韧性大的材料。

4.ϕ 50mm的基孔制孔、轴配合,已知其最小间隙为0. 05mm ,则轴的上偏弟是 ______ mm o5.钻孔过程中容易发生的问题是钻头容易偏斜,孔径容易扩大,防止的办法是:先在工件上华忽一个小锥度(90°〜100° )的 _______ ;或使用钻模以起定心、导向作用,以及在刀磨时,尽可能把两条主切削刃磨得 _______ o6.外圆表面在车削吋,工件上所受到的径向切削力Fp _______ 于切向磨削力Fc,在磨削过程中,工件上所受到的径向切削力Fp ________ 于切向磨削力Fc。

7.为了减小残留面积,减小表面粗糙度呛值,可以采用的方法和措施有:、和。

8.CW6163是一种机床的型号,其中“C”表示该机床是_______ 床;为通用特性,表示该机床是 ______ 机床;“63”是主参数,它能直接反映出9.基准制包括基孔制和基轴制两种,一般情况下,应优先选用 _______ ;当与某些标准件配合时,基准制应按此标准件而定。

例如,滚动轴承是最常用的一种标准件,与滚动轴承内圈配合的轴应按 ___________ ;与滚动轴承外圈配合的孔应按 ______ O10.当进给量和背吃刀量一定的条件下,主偏角也大,则切削厚度_______ , 切削宽度 ______ 。

二、名词解释题(本大题共20分,共4小题,每小题5分)1.工序尺寸2.间隙配合3.基本偏差4.刀具的工作角度三、简答题(本大题共40分,共4小题,每小题10分)1.机械加工工艺规程有什么作用?2.刀具的静态角度和工作角度的用途有何不同?3.己知某变速箱轴承座孔设计要求是:[P_3F79E43F 1495173FB3285ABFC3D4595F] > 表面粗糙度 RaO. 4,工艺路线为粗WL——半精镇拉孔一一精镇孔一一浮动镇孔,填表求工序尺寸及偏差。

机械制造基础作业及答案

机械制造基础作业及答案

机械制造基础作业及答案 Last updated on the afternoon of January 3, 2021一、问答题(每题4分,共20分)1·影响切削变形的因素有哪些,分别是怎样影响切削变形的?答:影响切屑变形的因素很多,主要有:工件材料、刀具前角、切削速度、切削厚度。

工件材料的强度,硬度越大,切屑变形越小,刀具的前角越大,切削刃就越锋利,对切削层金属的挤压也就越小,剪切角就越大,所以,切屑变形也就越小。

切削速度主要是通过积屑瘤和切削温度使剪切角变化而影响切屑变形的,随着切削厚度的增加,使切屑的平均变形减小。

2·简述定位基准中的精基准和粗基准的选择原则。

(1)基准重合原则应尽量选择加工表面的工序基准作为定位基准,称为基准重合原则。

采用基准重合原则,可以直接保证加工精度,避免基准不重合误差。

(2)基准统一原则在零件的加工过程中,应采用同一组精基准定位,尽可能多地加工出零件上的加工表面。

这一原则称为基准统一原则。

(3)自为基准原则选择加工表面本身作为定位基准,这一原则称为自为基准原则。

(4)互为基准原则对于零件上两个有位置精度要求的表面,可以彼此互为定位基准,反复进行加工。

粗基准的选取择原则。

(1)有些零件上的个别表面不需要进行机械加工,为了保证加工表面和非加工表面的位置关系,应该选择非加工表面作为粗基准。

(2)当零件上具有较多需要加工的表面时,粗基准的选择,应有利于合理地分配各加工表面的加工余量。

(3)应尽量选择没有飞边、浇口、冒口或其他缺陷的平整表面作为粗基准,使工件定位可靠。

(4)粗基准在零件的加工过程中一般只能使用一次,由于粗基准的误差很大,重复使用必然产生很大的加工误差。

3·简述提高主轴回转精度应该采取的措施。

答:①提高主轴部件的制造精度首先应提高轴承的回转精度,如选用高精度的滚动轴承或采用高精度的多油楔动压轴承和静压轴承。

其次是提高与轴承相配合零件(箱体支承孔、主轴轴颈)的加工精度。

机械制造基础第5次作业

机械制造基础第5次作业

江苏开放大学形成性考核作业学号姓名课程代码 110036课程名称机械制造基础评阅教师第 5 次任务共 5 次任务江苏开放大学《机械制造基础》课程大作业课程大作业是运用所学基础理论、专业知识与技能去分析和解决生产实际问题的一次综合训练。

图示摇杆零件,零件材料为HT200,毛坯为铸件,生产批量:5000件。

分析确定零件的定位粗基准和精基准;确定主要加工面及设计基准φ40两端面;10±0.1台阶面;φ20H7及φ12H7孔;M8螺纹孔;设计基准为φ40下端面及φ20H7孔轴线及中心平面。

倒角属于次要表面。

确定各主要加工面的加工方法φ40两端面、10±0.1台阶面需精铣;φ20H7需钻扩铰;φ12H7孔需钻铰;M8螺纹孔需钻孔攻丝;倒角需锪孔。

加工顺序安排的原则(工序基准的选择)先基准后其它;先平后孔;先主后次;先粗后精。

同时要考虑基准选择的依据。

1、加工φ40下端面;定位基准为台阶面的上面(粗基准,保证相互位置要求的原则)。

保证尺寸15+7,Ra 3.2(粗铣——半精铣——精铣)2、加工φ40上端面;定位基准为下端面(精基准,基准重合原则)。

保证40尺寸,Ra 3.2(粗铣—半精铣—精铣)3、加工φ20H7孔;基准为φ40下端面及外圆(下端面为精基准,保证孔与端面的垂直要求,外圆为粗基准,保证壁厚均匀)。

保证H7及Ra 1.6(钻—扩—铰,应确定刀具尺寸)4、加工10±0.1台阶面;定位基准是什么?定位基准为φ40下端面、φ20H7孔、 R12外圆(两个精基准,基准重合。

保证尺寸9.5及45(组合加工:粗铣——半精铣——精铣), 10±0.1及Ra3.25、加工φ12H7孔;基准是什么?基准为台阶面下端面、φ20H7孔及R12圆(下端面为精基准,保证孔与端面的垂直要求,孔为精基准属于基准重合,外圆为粗基准,保证孔的相互位置要求)。

保证尺寸60±0.05(钻—铰)6、加工M8螺纹孔;基准是什么?基准为φ40下端面、φ20H7及φ12H7孔(全部为精基准,基准重合原则)。

西南交通大学机械制造基础作业及答案

西南交通大学机械制造基础作业及答案

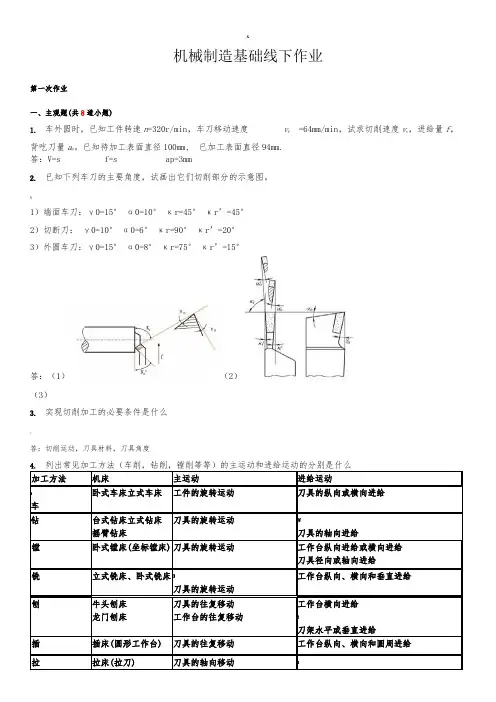

&机械制造基础线下作业第一次作业一、主观题(共8道小题)1.车外圆时,已知工件转速n=320r/min,车刀移动速度v f=64mm/min,试求切削速度v c,进给量f,背吃刀量a p。

已知待加工表面直径100mm, 已加工表面直径94mm.答:V=s f=s ap=3mm2.已知下列车刀的主要角度,试画出它们切削部分的示意图。

%1)端面车刀:γ0=15°α0=10°κr=45°κr’=45°2)切断刀:γ0=10°α0=6°κr=90°κr’=20°3)外圆车刀:γ0=15°α0=8°κr=75°κr’=15°答:(1)(2)(3)3.实现切削加工的必要条件是什么:答:切削运动,刀具材料,刀具角度加工方法机床主运动进给运动;车卧式车床立式车床工件的旋转运动刀具的纵向或横向进给钻台式钻床立式钻床摇臂钻床刀具的旋转运动¥刀具的轴向进给镗卧式镗床(坐标镗床)刀具的旋转运动工作台纵向进给或横向进给刀具径向或轴向进给铣立式铣床、卧式铣床》刀具的旋转运动工作台纵向、横向和垂直进给刨牛头刨床龙门刨床刀具的往复移动工作台的往复移动工作台横向进给!刀架水平或垂直进给插插床(圆形工作台)刀具的往复移动工作台纵向、横向和圆周进给拉拉床(拉刀)刀具的轴向移动!] 5.刀具常用三种刀具材料(高速钢、硬质合金及碳素工具钢)的特点及适用条件是什么。
