Arcgis操作 实验四：ArcMap地图配准及矢量化(DOC)
ArcGIS影像配准及矢量化
实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：市西山区普吉地形图 1:10000 地形图――70011-1.Tif，市旅游休闲图.jpg (扫描图)。
软件准备：ArcGIS Desktop ---ArcMap三、实验容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
打开ArcMap，添加“影像配准”工具栏。
把需要进行配准的影像—70011-1.TIF 增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
在”影像配准”工具栏上，点击“添加控制点”按钮。
使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看表”按钮。
第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性●更新后，就变成真实的坐标。
第4步矫正并重采样栅格生成新的栅格文件●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。
后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。
通过上面的操作我们的数据已经完成了配准工作，下面我们将使用这些配准后的影像进行分层矢量化。
地信实验报告ArcMap 基本操作与地图矢量化
地理信息系统实验报告小组成员：姓名学号指导老师：实验一ArcMap 基本操作与地图矢量化一、实验目的1. ArcMap 的基本操作1) 认识ArcMap 图形用户界面，初步认识ArcMap 中各个部分的名称与功能；2) 掌握启动ArcMap 的过程和熟悉窗口功能；3) 熟悉ArcMap 的基本操作；4) 了解地理数据是如何进行组织及基于“图层”进行显示的。
5) 通过浏览与地理要素关联的数据表，你可以了解地理数据是如何与其属性信息进行连接的。
6) 掌握GIS 两中基本查询操作，加深对其实现原理的理解。
7) 初步了解设置图层显示方式－图例的使用。
2. 地图矢量化1) 掌握地图配准方法2) 了解ArcGIS 中空间数据的图层及其构建、编辑二、实验准备软件准备：确保计算机中已经正确安装了ArcGIS Desktop 10.1软件。
实验数据：Redlands市土地利用及街区矢量数据。
长沙市地形扫描图三、实验内容及步骤3.1ArcMap 基本操作3.1.1 熟悉ArcMap 用户界面地图窗口：用来显示数据和数据的表达(地图，图表等)；Contents 窗口-图层控制面板（TOC）：在这个窗口中包含两个标签：Display 和Source 标签。
其中Display 标签中显示地图包含的内容，数据的显示顺序(显示的顺序为从下到上) ，数据表达的方式，数据的显示控制等。
Display 标签中显示数据的物理存储位置。
在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard 工具条之外，ArcMap 包含多个工具条，每个工具条又包含一组完成相关任务的命令(工具) 。
通过前面的定制可以显示和隐藏工具条；状态条：显示命令提示信息，坐标等内容。
3.1.2打开地图[1]. 启动：开始/程序/ArcGIS/ArcMap;[2]. 在工具栏中选择加载；[3]. 在出现的对话框中选择指导老师提供拷贝到本地的实验数据文件。
利用ArcGIS做矢量化、拓补、实验报告
重庆交通大学学生实验报告实验课程名称地理信息系统原理及应用开课实验室国土与信息实验室学院2009 年级测绘工程专业一班学生姓名陈富林学号09210104开课时间2011 至2012 学年第 2 学期实验一ARCGIS的认识一、实验目的1.掌握ArcMap、ArcCatalog、ArcToolbox的基本功能及操作。
2.掌握ArcMap进行矢量化的过程。
二、实验要求1.熟悉ArcMap、ArcCatalog、ArcToolbox的一些基本操作。
2.能在ArcCatalog中进行shape文件的创建。
3.掌握在ArcMap中对栅格数据进行矢量化的方法。
三、实验步骤：1、打开ArcMap，在ArcMap中点击ArcCatalog，并在其中建立三个shape文件，分别命名为town（点）、road（线）、country（面）。
Scan01.tif图片文件2、把建立的三个文件在ArcMap添加进去，在编辑菜单中点击开始编辑，在task中选择create new feature，在target中选择town。
并在Scan01.tif图片文件分别对每个点进行矢量化3、所有的点矢量化完了之后，在task中选择create new feature，在target中选择road，对线进行矢量化，两条不相交的线（立交线）要一线画过去。
4、然后在task中选择auto—complete polygon，在target中选择country。
在图片中选择一个多边形进行矢量化，在矢量化完一个多边形后，再矢量化另一个相邻的多边形，在存在公共边的时候，要捕捉到公共边的起点与端点，然后自动完成多边形。
5、按照第四步的方法，把所有的多边形矢量化。
四、实验成果：实验二拓扑编辑一、实验目的1.掌握点、线、面的拓扑编辑功能。
2.掌握拓扑检查的基本操作。
3.掌握对拓扑错误进行修改的方法。
二、实验要求1.熟练在ArcMap中将面生产线、将线生产面的操作。
配准及矢量化实验报告
配准及矢量化实验报告配准及矢量化实验报告一、引言配准和矢量化是遥感图像处理中的重要步骤，它们在地理信息系统（GIS）和遥感应用中扮演着关键的角色。
本实验旨在探索配准和矢量化的方法，并通过实际操作验证其有效性。
二、配准方法1. 影像预处理在进行配准之前，我们首先对原始遥感影像进行预处理。
预处理包括去除噪声、增强对比度和调整图像亮度等步骤，以提高影像的质量和可视化效果。
2. 特征提取特征提取是配准的关键步骤。
我们可以通过不同的算法提取图像中的特征点或特征线，常用的方法包括SIFT、SURF和ORB等。
在本实验中，我们选择了SIFT算法进行特征提取。
3. 特征匹配特征匹配是将待配准图像与参考图像中的特征进行匹配的过程。
匹配的目标是找到两幅图像中相对应的特征点或特征线。
常用的匹配算法有最近邻匹配和RANSAC等。
我们在实验中使用了最近邻匹配算法。
4. 几何变换在完成特征匹配后，我们需要根据匹配结果进行几何变换，将待配准图像与参考图像对齐。
常用的几何变换包括平移、旋转、缩放和仿射变换等。
在本实验中，我们使用了仿射变换进行配准。
三、矢量化方法1. 影像分割在进行矢量化之前，我们需要将配准后的影像进行分割，将影像划分为不同的区域。
常用的分割算法包括基于阈值的分割、基于边缘的分割和基于区域的分割等。
我们在实验中使用了基于阈值的分割算法。
2. 矢量化矢量化是将分割后的影像转化为矢量数据的过程。
在本实验中，我们将使用自动矢量化方法将影像中的区域转化为矢量多边形。
常用的自动矢量化方法包括边缘追踪、区域生长和形态学操作等。
3. 矢量数据处理在完成矢量化后，我们可以对生成的矢量数据进行进一步的处理和分析。
例如，可以计算矢量多边形的面积、周长和形状指标，或者进行空间查询和拓扑分析等。
四、实验结果与讨论我们选择了一组高分辨率航拍影像进行配准和矢量化实验。
经过预处理、特征提取、特征匹配和几何变换等步骤，我们成功地将待配准影像与参考影像对齐，并生成了配准后的影像。
地图配准及矢量化

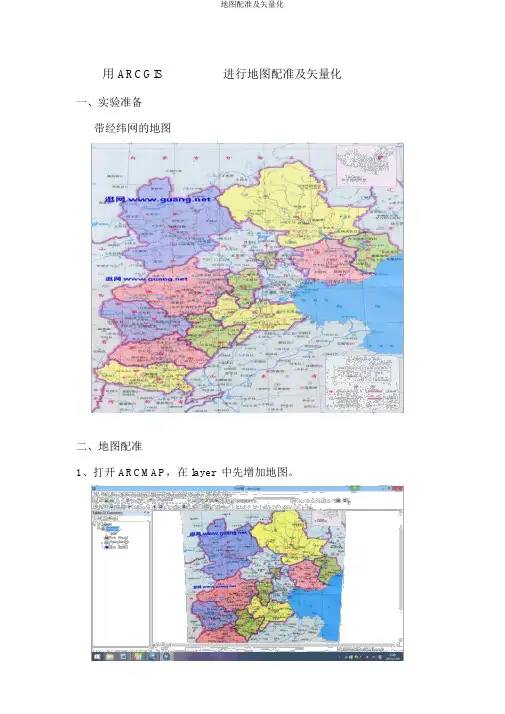

用 ARCGIS进行地图配准及矢量化一、实验准备
带经纬网的地图
二、地图配准
1、打开 ARCMAP，在 layer 中先增加地图。
2、对地图新建地理坐标系。
3、打开地理配准工具条。
4、在 Georeferencing的下拉菜单下取消选择Aotu adjust
5、放大地图，选择控制点，按经纬网输入坐标。
6、按控制点选择原则采用7 个控制点，以以下图所示：
7、查察残差。
8、更新地理配准。
9、对地图新建投影坐标系统，参数输入以下：
10、在文件下拉菜单中选择导出地图，命名为“河北”。
三、地图矢量化
1、重新打开 ArcMap,将配准好的地图“河北”导入。
2、在 ArcCatalog中相应地址新建图形文件“border ”并为其选择与地图相一致的投影坐标系统。
3、打开编写器，选择开始编写，选择线编写对河北省界线进行提取。
4、编写时要放大地图沿界线画线，以以下图所示：
5、完成边界提取
后，可经过属性表查察界线信息，以以下图所示：6、关闭底图，可查察界线图层信息以下：。
arcgis操作实验四：arcmap地图配准及矢量化
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing) 工具进行地形图的地理配准的方法及步骤。
2、掌握 ArcMap 中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――（昆明市旅行休闲地图（）、Garmin手持GPS野外收集数据（））——选做数据软件准备：ArcGIS ， ArcCatalog三、实验内容依据地形图坐标配准地形图，如图 1 所示。
图 1 配准结果四、实验步骤第 1 步地形图的配准－加载数据和影像配准工具全部图件扫描后都一定经过扫描配准，对扫描后的栅格图进行检查，以保证矢量化工作顺利进行。
翻开 ArcMap ，增添“影像配准”工具栏。
把需要进行配准的影像—增添到 ArcMap 中，会发现“影像配准”工具栏中的工具被激活。
第 2 步输入控制点在配准中我们需要知道一些特别点的坐标。
经过读图，我们能够获得一些控件点――公里网格的交点，我们能够从图中平均的取几个点。
一般在实质中，这些点应当能够平均散布。
在”影像配准”工具栏上，点击“增添控制点”按钮。
使用该工具在扫描图上精准到找一个控制点点击，而后鼠标右击输入该点实质的坐标地点，以下列图所示：用同样的方法，在影像上增添多个控制点（大于7 个），输入它们的实质坐标。
点击“影像配准”工具栏上的“查察链接表”按钮。
注意：在连结表对话框中点击“保留”按钮，能够将目前的控制点保留为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并从头选用控制点。
变换方式设定为“二次多项式”第 3 步设定数据框的属性增添全部控制点，并检查均方差（ RMS）后，在”影像配准”菜单下，点击“更新显示”。
履行菜单命令“视图”－“数据框属性” ，设定数据框属性在“惯例”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安 80 投影坐标系， 3 度分带，东经 102度中央经线），与扫描地图的坐标系一致更新后，就变为真切的坐标。
GIS地图配准和矢量化
实验一：地理配准与矢量化
一、实验目的
理解栅格数据与矢量数据的差别，学会地理配准的操作，能够对影像进行数字化与矢量化的操作，将地理信息系统的理论与实际软件操作相结合，深刻理解相关知识的运运用。
二、实验步骤
1、打开arcmap软件，在文件里打开导入进行实验的影像
2、点击编辑器，开始进行编辑
3、使用地理配准工具栏中的“添加控制点”图标，在“image
图层”与“道路图层”中建立连接，重复操作，选取5至6个
控制点
实验选取的控制点如下图所示：
4、点击才“查看链接表”图标，查看残差，要保证选取的每
个控制点的残差值都小于1.若残差值不符合要求则继续选取控制点。
实验的残差值如下图所示：
5、打开arcCatalog软件，点击文件，新建shapefile文件（要
素折线，且导入image坐标）。
6、将新建的shapefile文件拖入arcmap软件中，且置于image
图层上方。
7、选择新建的shapefile文件创建要素，选择折线工具进行画图。
三、实验结果
四、实验总结
1、实验选取控制点时，需选择一点特征明显的点，如道路转折点
和交点，操作也需仔细才能保证残差符合要求。
2、画图时注意不能重复返回画，且需要仔细看图，将道路画的尽
量准确。
3、做此项实验很学要耐心。
Arcgis操作基础 ArcMap地图配准及矢量化
地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
ARCMAP配准和矢量化
一．影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
二、图象二值化11.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(补充：把图象二值化，否则不能进行数字化)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
12.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。
13.arcScan 是arcmap工具组件之一。
在使用arcscan之前，必须在tools工具条下的extension（扩展）选项中将arcscan标记为可用!然后再将arcscan工具在tools栏的custom中将arcscan工具打开。
地图矢量化实验报告.doc
地图矢量化实验报告实验课内容：地图的矢量化开课实验室：基础实验大楼北90201学院：土木工程学院年级专业班：20xx级测绘工程一班学生姓名：陈涛学生学号：631301040116开课时间：20xx年xx月xx号一、实验目的及要求了解从纸质地形图转化为计算机数字地形图数据的基本过程，掌握数字图制图软件ArcGIS 中基本的地图编辑处理方法，巩固地图基础知识，根据所学的知识对扫描地图进行屏幕跟踪矢量化。
二、地图矢量化的基础知识地理信息系统的基本功能之一就是数据采集，数据采集也是一个完整的GIS 应具备的基本功能。
地理数据分为空间数据与属性数据两部分，数据采集也分为空间数据采集和属性数据采集。
空间数据的采集方法很多，根据数据的来源可分为地图数字化，遥感数据获取和以GPS 为数据源的数据采集等。
其中，地图数字化是最基本的数据采集方法，它是指把传统的纸质或者其他材料上的地图（模拟信号）转换为计算机可识别的图形数据（数字信号）的过程，以便进一步在计算机进行存贮，分析和输出。
扫描数字化包括以下步骤：(1) 获取扫描图像数据利用扫描仪对纸质地图进行扫描，并根据实际情况设置分辨率、颜色种类、对比度等参数，从而获得背景图像，格式可以为bmp、jpg、tif 等。
如果扫描的图像效果不理想，可以利用图像处理软件（如photoshop 软件）对图像进行预处理，使得背景图像清晰，予以识别。
(2) 确定投影方式和坐标系地图具有确定的数学基础，即包含了投影方式和坐标系。
但扫描后的图像数据具有的是图像坐标，因此需要将扫描图像坐标转换成地图中的实际地理坐标。
转换方法有两种：一种是解析法，这是在知道投影公式或坐标变换公式的情况下，直接利用变换公式进行解算，GIS 中图形的缩放、平移、旋转及三维变换等操作都使用这种变换；另一种是数值变换法，这种方法主要用于地图的数字化。
最小二乘法是最为常用的数值变换的方法。
在数字化的过程中，在背景图像上采集一定的控制点，得到它们的图像坐标，同时通过地图上的坐标信息获得对应点在地图上的实际地理坐标，根据最小二乘法的思想，利用这组坐标值建立线性（或非线性）多项式拟合的坐标变换公式，根据最小二乘法原理解算出多项式的系数，从而求解出地图上任意点的实际地理坐标。
GIS-影像配准及矢量化
影像配准及矢量化一、实验目的1.利用arcGIS影像配准工具进展影像数据的地理配准2.arcGIS编辑器的使用〔点要素、线要素、多边形要素的数字化〕。
3.利用arcGIS软件计算矢量数据的长度、面积。
二、实验准备数据：青海省xx地形图1:50000 地形图――1-甲.Tif和1-乙.Tif，(电子版扫描图)。
软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步、地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进展检查，以确保矢量化工作顺利进展。
1、翻开ArcMap，添加“地理配准〞工具栏；2、将需要进展配准的影像—1-甲.Tif添加到ArcMap中；3、在图层处点击右键，下拉菜单中点击属性，定义投影坐标系-设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_99E〞〔西安80投影坐标系，3度分带，东经99度中央经线〕。
必要性：所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进展检查，以确保矢量化工作顺利进展。
第2步、添加控制点1、在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控制点，我们可以从图中选取几个较为分散的点。
一般在实际中，这些点应该能够均匀分布。
2、在“地理配准〞工具栏上，点击“添加控制点〞按钮。
使用该工具在扫描图上准确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，3、用一样的方法，在影像上增加多个控制点〔一般不少于三个〕，输入它们的实际坐标。
必要性：在配准中我们需要知道一些特殊点的坐标，我们可以依靠它们来矫正地图。
利用其坐标数据解方程，求待定系数来获取其在规定坐标系下的坐标。
第3步校正并重采样栅格生成新的栅格文件1、完成控制点的添加后，点击“地理配准〞工具栏上的“查看链接表〞按钮，转换方式设定为“一阶多项式〞。
观察残差的大小，假设残差较大，可重新选取控制点，以减小误差。
地图配准及矢量化
地图配准及矢量化
————————————————————————————————作者: ————————————————————————————————日期：
ﻩ
用ARＣＧIS进行地图配准及矢量化一、实验准备
带经纬网的地图
二、地图配准
1、打开ARCMAP，在ｌａｙer中先添加地图。
2、对地图新建地理坐标系。
3、打开地理配准工具条。
4、在Gｅoｒｅfｅrenｃing的下拉菜单下取消选择 Aotu aｄjust ５、放大地图，选择控制点,按经纬网输入坐标。
6、按控制点选择原则选取7个控制点，如下图所示:
7、查看残差。
８、更新地理配准。
９、对地图新建投影坐标系统，参数输入如下:
1０、在文件下拉菜单中选择导出地图，命名为“河北”。
三、地图矢量化
1、重新打开ArcMａｐ,将配准好的地图“河北”导入。
2、在ＡrcCataloｇ中相应位置新建图形文件“ｂorder”并为其选择与地图相一致的投影坐标系统。
3、打开编辑器,选择开始编辑,选择线编辑对河北省边界进行提取。
4、编辑时要放大地图沿边界画线，如下图所示:
5、完成边界提取
后，可通过属性表查看边界信息,如下图所示: 6、关闭底图，可查看边界图层信息如下：。
Arcgis地图配准实验报告
Arcgis地图配准实验报告1、实验目的（1）利用影响配准（Georeferencing）工具进行影像数据的地理配准（2）编辑器的使用（3）认识并掌握专业术语2、实验要求（1）练习打开影响配准等工具（2）利用扫描地图上的公里网信息，进行扫描地图的配准（3）利用实测数据点的坐标，进行扫描地图的配准3、实验步骤（1）打开 ArcMap，增加 Georeferncing 工具条。
（2）把需要进行纠正的影像增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（4）首先将 Georeferncing 工具条的 Georeferncing 菜单下 Auto Adjust 不选择。
（5）在 Georeferncing 工具条上，点击 Add Control Point 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击 Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
配准及矢量化实验报告
一、实验目的本次实验旨在通过ArcGIS软件，学习并掌握地图配准（Georeferencing）和矢量化（Vectorization）的基本操作。
通过实验，使学生了解地图配准和矢量化在地理信息系统（GIS）中的应用，提高学生对GIS数据处理的实际操作能力。
二、实验内容1. 地图配准（1）实验背景地图配准是将无空间参考信息的栅格图像（如遥感影像、纸质地图扫描件等）与具有空间参考信息的栅格或矢量数据叠加的过程。
配准后的图像可以与其他空间数据进行空间分析，实现空间信息的共享。
（2）实验步骤① 打开ArcGIS软件，选择“地理数据库”创建新的地理数据库。
② 将无空间参考信息的栅格图像导入地理数据库。
③ 打开“地理配准”工具，选择导入的栅格图像作为目标数据。
④ 设置配准控制点。
从已知的空间数据中选取与栅格图像相对应的控制点，输入控制点的坐标。
⑤ 配准图像。
根据控制点坐标，自动生成配准参数，对图像进行配准。
⑥ 检查配准效果。
将配准后的图像与已知空间数据进行叠加，观察配准精度。
2. 矢量化（1）实验背景矢量化是将栅格图像中的地理要素转换为矢量数据的过程。
矢量数据可以精确表示地理要素的位置、形状和属性，便于进行空间分析和可视化。
（2）实验步骤① 打开配准后的栅格图像。
② 选择“编辑”工具栏中的“创建要素”工具，根据地理要素类型选择相应的矢量要素类型（如点、线、多边形）。
③ 在栅格图像上绘制矢量要素。
根据地理要素的形状和位置，绘制相应的矢量要素。
④ 输入矢量要素的属性信息。
根据地理要素的类型，输入相应的属性信息。
⑤ 保存矢量化后的数据。
三、实验结果与分析1. 地图配准结果通过实验，成功将无空间参考信息的栅格图像与已知空间数据进行配准。
配准后的图像与已知空间数据的叠加效果良好，证明配准精度较高。
2. 矢量化结果实验成功将配准后的栅格图像中的地理要素转换为矢量数据。
矢量数据可以精确表示地理要素的位置、形状和属性，为后续的空间分析提供了基础数据。
Arcgis操作 实验四：ArcMap地图配准及矢量化
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
ArcGIS影像配准及其矢量化
实验三、影像配准及矢量化1 .利用影像配准〔Georeferencing〕工具进行影像数据的地理配准2 .编辑器的使用〔点要素、线要素、多边形要素的数字化〕.注意：在基于ArcMap的操作过程中请注意保存地图文档.数据：昆明市西山区普吉地形图1:10000地形图一一70011-1.Tif,昆明市旅游休闲图.jpg 〔扫描图〕. 软件准备：ArcGIS Desktop ---ArcMap第1步地形图的配准-加载数据和影像配准工具所有图件扫描后都必须经过扫描配准, 对扫描后的栅格图进行检查, 以保证矢量化工作顺利进行.翻开ArcMap,添加“影像配准〞工具栏.把需要进行配准的影像一70011-1.TIF 增加到ArcMap中,会发现“影像配准〞工具栏中的工具被激活.第2步输入限制点在配准中我们需要知道一些特殊点的坐标.通过读图,我们可以得到一些控件点一一公里网格的交点, 我们可以从图中均匀的取几个点. 一般在实际中,这些点应该能够均匀分布.在“影像配准〞工具栏上,点击“添加限制点〞按钮.使用该工具在扫描图上精确到找一个限制点点击,然后鼠标右击输入该点实际的坐标位置41 11 EF用相同的方法,在影像上增加多个限制点〔大于7个〕,输入它们的实际坐标.点击“影像配准〞工具栏上的“查看链接表〞按钮.□ *Foryrtu d 0 ^415梃接x-£遂X地图『地图残差115 1尹91工11.3COB4034554OX.0Da B..2T?6000.C]OMOD0-0,1211950 12119$1i 1Q 西44L3C511034&640-X.0M...2779QW.00M0D D,郎花5C花5二55 lo_2504LX2DE1340001.000 …27J500D.Q0EX1DD□二1注6工 C 15C9&ZA55.16455^34563moe13 …27^llftO.COtKOO D心3耳JLJW iOL341ii*5富」尹839312^1^034565900,MO …2773000,COMOD0■0JQC C 53GJ-C%34sgm90 皿…27MoiMDQ..D■0/妇/礼t b也用占735 HiJja ZLNTWF射咒触*.箕…STTTQKK'.COKOD04序犯如 a 9$：6^S fi5 1TO635?L 305172"弼俄幻aoa…^TOdOO.OOMOD D DJ篁出的.13CMB5第3步设定数据框的属性增加所有限制点,并检查均方差〔RMS后,在“影像配准〞菜单下,点击“更新显示〞.执行菜单命令“视图〞-“数据框属性〞,设定数据框属性更新后,就变成真实的坐标.第4步矫正并重采样栅格生成新的栅格文件在“影像配准〞菜单下,点击“矫正〞,对配准的影像根据设定的变换公式重新采样,另存为一个新的影像文件.加载重新采样后得到的栅格文件, 并将原始的栅格文件从数据框中删除. 后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的. 通过上面的操作我们的数据已经完成了配准工作,下面我们将使用这些配准后的影像进行分层矢量化.第5步分层矢量化—在ArcCatalog中创立一个线要素图层该数据采用的是西安80坐标系统、3度分带(1)翻开ArcCatalog.在指定目录下,鼠标右击,在“新建"中,选择"个人Geodatabase".并修改该Geodatabase数据库的名称(例如test3.mdb ).(2)下面将为该Geodatabase创立新的要素类,首先创立一个“等高线〞要素类来存储等高线要素. 在ArcCatalog 中,鼠标右击test3 这个个人Geodatabase, 在“新建〞中选才i “要素类〞 .fiUKCLl(3)输入创立的要素类的名称“等高线〞,点击下一步.(4)点击下一步.下面将是我们创立新的要素类的关键,为我们的数据定义坐标系统,空间范围,存储要素类型.以及可以在这增加属性字段.(5)点击Shape字段.在对话框中将显示详细的选项, 我们首先点击“几何类型〞,并将要素类型选择为我们需要的类型(我们现在要创立等高线这个要素类,所以应该选择线)中吉任总字筐以S假设其星性.字殷弟牲划名ISHi？E生存空位怪几把毕型五埼点数$rd 1 Grd2Cr<J 3包含工值包含洲B |法战时段是三向参考uiKnjYjii力增加一个留字设,福名字加卜到字佳名就到的一个空行中,点击整据笠型现地挥一十数胃关里,在后纲珥字段属性,、二一h BJ k出期泪 |(6) 点击“空间参考〞选项后面的按钮,在“空间参考属性〞对话框中的“坐标系〞选项页下,将选择适宜的坐标系统,点击"选择"按钮.在(ProjectedCoordinate Systems 目录下,选择Gauss Kruger--- Xian 1980-- Xian_1980_Degree_GK_CM_102E.prj).点击增加,现在这些坐标系统信息应该如下图所示：(7) 再点击“ X/Y域〞选项页,在该选项页下为我们的数据定义存储的空间范围.该空间范围需要认真考虑, 不仅要考虑你当前的纸制地图的空间范围, 还要考虑到将来工作中还会出现的最大的空间范围.为确定这个区域XY 〔最小值〕,XY〔最大值〕,可以切换到ArcMap中,点击“绘制〞工具栏上的“矩形框〞按钮,在地图显示区中画一个矩形,使区在更大范围内包含已配准的栅格地图.右键选中这个矩形框,设置“属性〞,将填充色设置为“无〞, 可得到如下的效果：通过上面的操作我们为创立的要素类定义了正确的坐标系统和空间范围.下面我们将为该数据创立新的属性字段. “高程〞,类型设置为“ Float 〞用来存储等高线的高程值.点击完成这样,我们就创立了一个线状的要素类.第6步从已配准的地图上提取等高线并保存到上面创立的要素类中(1)切换到ArcMap中,将新建的线要素图层,加载到包含已配准地形图的数据框中,保存地图文档为Ex3.mxd(2)翻开“编辑器〞工具栏,在“编辑器〞下拉菜单中执行“开始编辑命令〞并选择前面创立的“等高线〞要素类.确认编辑器中：任务为一一新建要素,目标为一一等高线,设置图层一一等高线的显示符号为红色,并设置为适宜的宽度.(3)将地图放大到适宜的比例下, 从中跟踪一条等高线并根据高程点判读其高程,输入该条等高线的高程.(4)进一步练习线要素的其它操作, 比方线段的合并、分割、编辑顶点等操作(5)可参照以上步骤,从地图中提出多边形要素(比方居民地) ,并进一步熟悉多边形要素编辑的相关操作.第7步根据GPS观测点数据配准影像并矢量化的步骤数据：扫描地图一昆明市旅游休闲地图( YNKM.JPG )、Garmin手持GPS野外采集数据(gpsdata.dbf) -GCS_WGS_1984地理坐标系(1).翻开ArcMap ,添加扫描地图—YNKM.JPG,翻开“影像配准〞工具栏(在ArcMap的工具栏的空白区域点击鼠标右键,然后选择“影像配准〞)(2)参考练习2中最后一步的内容,根据gpsdata.dbf中的内容,将其转换为一个新的图层：GPS.shp,并将其添加到当前数据框中.添力口gpsdata.dbf执行菜单命令〈工具＞-＜添加X,Y数据〉,在出现的菜单中指定坐标系统为地理坐标：GCS_WGS 1984, X坐标指定为经度(E), Y坐标指定为纬度(N)在TOC面板中“显示〞视图下,右键选择图层" gpsdata事件〞,从右键菜单中执行“数据〞一＞“导出数据〞,将其导出成为一个新的Shape文件一名称为gps.shp 将GPS.shp添加到当前的数据框中这里显示的数据就是第1个小组在野外用GPS获取的限制点,每个限制点在纸质地图上都有一个唯一的记号.(3)在TOC中右键选择图层一一YNKM.JPG ,在出现的菜单中点击“缩放到图层〞,并将其放大到某一尺度下-乡图层B □ gpsdataWt *-回 GP5 RGB ■红色 口绿色; ■植色:缩放到图层(2)力 缩放到栅格分鼐回. 可见比例范围；工) 数据追)另存为图层文件f 5…显示逛圉囱屋性①.7解1t),、 口 ▼八」/ cYMKM.JP,画翻开息性乘L,连接和关联Q)点击“影像配准〞工具栏上的限制点选择工具能复制£)X 移除出),在扫描地图中,采集第(4)比照第一组同学在进行GPS数据采集时所使用的纸质地图,在地图显示区中找到第1个限制点.GPS限制点的位置,点击.(5)在TOC中右键选择图层一一GPS,在出现的菜单中点击“缩放到图层〞,并将其放大到某一尺度下,并移动地图,可以方便地找到第1个限制点(6)在地图显示区中,我们可以看到第1组同学在野外采集的GPS限制点,找到与扫描地图中对应的那个GPS限制点,点击鼠标.(7)通过以上操作我们已经完成了第1个限制点的选择.以类似的方法,添加至少4个限制点.(8)如果操作正确,在完成以上操作后,扫描地图就被配准到了GCS_WGS_1984地理坐标系下.当鼠标在地图显示区移动时,在ArcMap状态栏上就会显示当前位置在GCS_WGS_1984坐标系下的经纬度坐标.。
配准与矢量化操作
实验2：Arcgis栅格数据配准与矢量化一、实验数据1、给定一幅扫描格式为tiff的地形图或jpg地图；2、进行栅格数据的配准和矢量化。
二、实验过程与基本步骤（一）Arcgis配准栅格图1、打开配准图像。
2、右键工具栏打开Georeferencing工具条，进行图像的配准工作。
3、这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具，添加大于4个点控制点。
4、然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
5、给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
6、最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；7、打开“Save As”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“Resample Type”指定重新采样的类型，有三种选项Nearest Neighbor（for discreate data）自然邻近内插（不连续数据）、Bilinear Interpolation（for continuous data）双线性内插（连续数据）、Cubic Convolution（for continuous data）立方卷积内插（连续数据）；这里选择了第二项，确定生成新的栅格数据，然后加载到ArcMap中进行下一步矢量化工作。
配准后导入（二）Arcgis配准矢量图1、首先在Arc catalog下面对需要配准的矢量图设置投影方式（右键点击该图，在shapefile 属性表的shape字段属性中，定义相应的投影方式；2、通过excel或记事本建立一个文本文件，输入几个控制点的坐标值，x表示经向，y为纬向，可以是公里网格坐标，和上面的定义的投影方式对应，保存；3、在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”；4、在“空间配准”（Spatial Adjustment）里把“设置配准数据”（set adjust data)定为“选择这些层中的所有要素”(All features in these)，然后在“链接”(link)里打开上面建立的控制点文件；5、先双击控制点文件中的坐标值，再在矢量图中找到对应的点双击，即建立了第一个链接，依照此法，建立数个链接；6、点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成。
arcgis作业步骤 使用arcgis对遥感图进行配准矢量化及其裁剪
首先叠加这个大家都懂的吧用erdas然后arcgis一、配准：1.添加“georeferencing工具栏”（方法：工具栏空白处右击选择）2.加载有经纬网的地图或者其他图像，并取消Georeferencing下的auto adjust的选择3.输入控制点：点击--找到一个点，先左击确定，再右击输入该点真实坐标（至少4个控制点）4.查看控制点信息：Transformation: adjust—residual(残差)出现—删除残差大的控制点如果看不到图像了就在图名右击—Zoom to layer5.保存配准后的图像（2种方法）（1）georeferencing—rectify(纠正)—坐标加在生成的图像上（2）georeferencing—update georeferencing—坐标加在原图上将此图删除加入已经配准后的图二、矢量化：1、点击此图标—再打开的页面内点击File—new—建立new_shapefile2、回到arcmap 在layer中加入刚刚创建的面（现在arcmap中有两个图层已配准的和刚刚创建的new_shapefile3、确保“editor工具栏”显示/添加“editor工具栏”（同“georeferencing工具栏”的添加）4、editor—start editing用将所研究的区域画出来—画完后save edits—stop editing三、定义投影投影转换1、定义投影—加地理坐标系统Arctoolbox→Data Management Tools→Projections and Transformations→Define Projection如果第二行是unknown—点击—选select—world—确定—ok2、回到Arctoolbox→Data Management Tools→Projections and Transformations→feature—project—第四行点击后面那个图标—import加入刚刚的new_shapefile—ok生成四、裁剪1、在arcmap中将矢量化的研究区转化为30m的栅格，直接在arcmap中裁剪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
第4步矫正并重采样栅格生成新的栅格文件●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
●加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。
后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。
通过上面的操作我们的数据已经完成了配准工作，下面我们将使用这些配准后的影像进行分层矢量化。
第5 步分层矢量化－在ArcCatlog中创建一个线要素图层该数据采用的是西安80坐标系统、3度分带(1)打开ArcCatalog.在指定目录下，鼠标右击，在“新建”中，选择“个人 Geodatabase”。
并修改该Geodatabase数据库的名称（例如test3.mdb）。
(2)下面将为该Geodatbase创建新的要素类，首先创建一个“等高线”要素类来存储等高线要素。
在ArcCatalog中，鼠标右击test3这个个人 Geodatabase,在“新建”中选择“要素类”.(3)输入创建的要素类的名称“等高线”，点击下一步。
(4)点击下一步。
下面将是我们创建新的要素类的关键，为我们的数据定义坐标系统，空间范围，存储要素类型。
以及可以在这增加属性字段。
(5)点击Shape字段。
在对话框中将显示详细的选项，我们首先点击“几何类型”，并将要素类型选择为我们需要的类型（我们现在要创建等高线这个要素类，所以应该选择线）.(6)点击“空间参考”选项后面的按钮，在“空间参考属性”对话框中的“坐标系”选项页下，将选择合适的坐标系统，点击“选择”按钮。
在(Projected Coordinate Systems目录下，选择Gauss Kruger---→Xian 1980--→Xian_1980_Degree_GK_CM_102E.prj)。
点击增加，现在这些坐标系统信息应该如下图所示：(7)再点击“X/Y 域”选项页，在该选项页下为我们的数据定义存储的空间范围。
该空间范围需要认真考虑，不仅要考虑你当前的纸制地图的空间范围，还要考虑到将来工作中还会出现的最大的空间范围。
为确定这个区域XY（最小值），XY(最大值)，可以切换到ArcMap中，点击“绘制”工具栏上的“矩形框”按钮，在地图显示区中画一个矩形，使区在更大范围内包含已配准的栅格地图。
右键选中这个矩形框，设置“属性”，将填充色设置为“无”，可得到如下的效果：在矩形框属性的“大小和位置”选项页中，可获取矩形框左下角和右上角的坐标（X,Y）,将这里获取的X,Y值分别填入到上面“空间参考属性”对话框的“X/Y域”选项页“最小X”、“最小Y”、“最大X”、“最大Y”输入框中通过上面的操作我们为创建的要素类定义了正确的坐标系统和空间范围。
(8)下面我们将为该数据创建新的属性字段。
“高程”，类型设置为“Float”用来存储等高线的高程值。
(9)点击完成这样，我们就创建了一个线状的要素类。
第6步从已配准的地图上提取等高线并保存到上面创建的要素类中(1)切换到ArcMap中，将新建的线要素图层，加载到包含已配准地形图的数据框中，保存地图文档为Ex3.mxd(2)打开“编辑器”工具栏，在“编辑器”下拉菜单中执行“开始编辑命令”，并选择前面创建的“等高线”要素类。
确认编辑器中：任务为――新建要素，目标为――等高线，设置图层――等高线的显示符号为红色，并设置为合适的宽度。
(3)将地图放大到合适的比例下，从中跟踪一条等高线并根据高程点判读其高程，输入该条等高线的高程。
(4)进行一步练习线要素的其它操作，比如线段的合并、分割、编辑顶点等操作(5)可参照以上步骤，从地图中提出多边形要素（比如居民地），并进一步熟悉多边形要素编辑的相关操作。
根据GPS观测点数据配准影像并矢量化的步骤（选做部分）(1). 打开ArcMap，添加扫描地图－YNKM.JPG，打开“影像配准”工具栏（在ArcMap 的工具栏的空白区域点击鼠标右键，然后选择“影像配准”）（2）参考练习2中最后一步的内容，根据gpsdata.dbf中的内容，将其转换为一个新的图层：GPS.shp,并将其添加到当前数据框中。
●添加gpsdata.dbf●执行菜单命令<工具>－<添加X,Y数据>, 在出现的菜单中指定坐标系统为地理坐标：GCS_WGS 1984, X坐标指定为经度（E），Y坐标指定为纬度（N）●在TOC 面板中“显示”视图下，右键选择图层“gpsdata事件”，从右键菜单中执行“数据”－>“导出数据”，将其导出成为一个新的Shape文件－名称为gps.shp将GPS.shp 添加到当前的数据框中这里显示的数据就是第1个小组在野外用GPS获取的控制点，每个控制点在纸质地图上都有一个唯一的记号。
(3) 在TOC中右键选择图层――YNKM.JPG，在出现的菜单中点击“缩放到图层”，并将其放大到某一尺度下（4）对比第一组同学在进行GPS数据采集时所使用的纸质地图，在地图显示区中找到第1个控制点。
点击“影像配准”工具栏上的控制点选择工具，在扫描地图中，采集第1个GPS控制点的位置，点击。
（5）在TOC中右键选择图层――GPS，在出现的菜单中点击“缩放到图层”，并将其放大到某一尺度下,并移动地图，可以方便地找到第1个控制点（6）在地图显示区中，我们可以看到第1组同学在野外采集的GPS控制点，找到与扫描地图中对应的那个GPS控制点，点击鼠标。
（7）通过以上操作我们已经完成了第1个控制点的选择。
以类似的方法，添加至少4个控制点。
（8）如果操作正确，在完成以上操作后，扫描地图就被配准到了GCS_WGS_1984地理坐标系下。
当鼠标在地图显示区移动时，在ArcMap状态栏上就会显示当前位置在GCS_WGS_1984坐标系下的经纬度坐标。
在添加所有控制点，并检查RMS后，可使用下拉菜单“地理参考”中的“矫正”命令对栅格地图重采样。
转换方法使用“二次多项式”。
加载重采样后的栅格地图，并将原始的扫描地图从数据模框中删除。
（9）在ArcCatlog中新建一个要素类，可命名为：Schools，（要素类型为点要素－将用于从扫描图中提取各个学校的位置，添加所需要的字段－用于存储学校的名称，坐标系统设置为WGS_1984地理坐标系－与GPS野外数据相同）（10）将Schools图层添加到当前数据框中。
（11）在TOC面板中，右键选择“图层”，在出现的菜单中，点击“属性”，设定数据框的坐标系为GCS_WGS_1984(12) 打开“编辑器”工具栏，在“编辑器”下拉菜单中执行“开始编辑”命令，选择要编辑的图层－Schools，确认“编辑器”工具栏中，任务为――新建要素，目标为――Schools。
（13）将地图放大到合适的比例下，在“编辑器”中选中“草图”工具，在地图中找到图例为○文的要素，在其所在位置，点击鼠标，分层提取昆明市的各高校位置数据－（点要素）。
打开属性表，修改要素属性，比如：输入学校的名称。
（14）完成编辑后，停止编辑，并将修改结果保存到要素类－Schools中。
