直流电机转速测量与控制概述

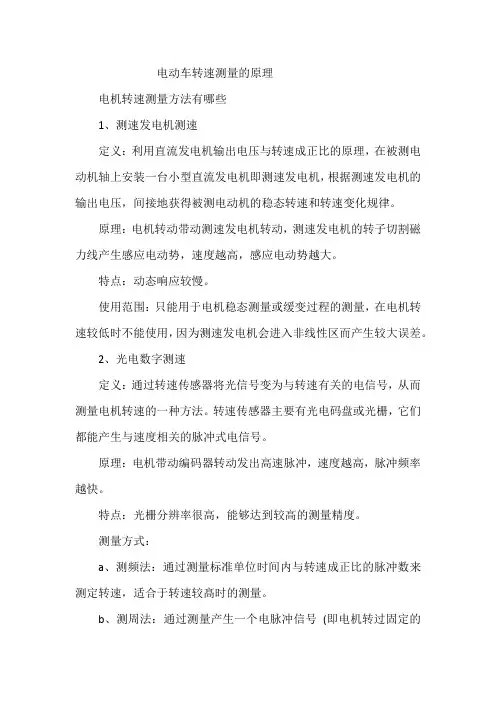

电动车转速测量的原理
电动车转速测量的原理电机转速测量方法有哪些1、测速发电机测速定义：利用直流发电机输出电压与转速成正比的原理，在被测电动机轴上安装一台小型直流发电机即测速发电机，根据测速发电机的输出电压，间接地获得被测电动机的稳态转速和转速变化规律。
原理：电机转动带动测速发电机转动，测速发电机的转子切割磁力线产生感应电动势，速度越高，感应电动势越大。
特点：动态响应较慢。
使用范围：只能用于电机稳态测量或缓变过程的测量，在电机转速较低时不能使用，因为测速发电机会进入非线性区而产生较大误差。
2、光电数字测速定义：通过转速传感器将光信号变为与转速有关的电信号，从而测量电机转速的一种方法。
转速传感器主要有光电码盘或光栅，它们都能产生与速度相关的脉冲式电信号。
原理：电机带动编码器转动发出高速脉冲，速度越高，脉冲频率越快。
特点：光栅分辨率很高，能够达到较高的测量精度。
测量方式：a、测频法：通过测量标准单位时间内与转速成正比的脉冲数来测定转速，适合于转速较髙时的测量。
b、测周法：通过测量产生一个电脉冲信号(即电机转过固定的角位移）所需要的时间来测定转速，适合于低转速测量。
3、磁电转速传感器测速定义：以磁电感应为基本原理来实现转速测量，属于非接触式转速测量仪表。
原理：磁电式转速传感器由铁芯、磁钢、感应线圈等部件组成的，测量对象转动时，转速传感器的线圈会产生磁力线，齿轮转动会切割磁力线，磁路由于磁阻变化，在感应线圈内产生电动势，转速越快输出的电压也就越大。
特点：抗干扰性很强，输出的信号强，测量范围广。
优点：a、工作维护成本较低，运行过程无需供电；b、运转不需要机械动作，无需润滑；c、结构紧凑、体积小巧、安装使用方便，可以和各种二次仪表搭配使用。
使用范围：可用于表面有缝隙的物体转速测量，有很好的抗干扰性能，能够在烟雾、油气、水汽等环境中工作。
注意：被测电机的转速范围不能超过磁电转速传感器的测速范围，一旦超过测速范围，磁路耗损会过大，使得输出电动势饱和甚至锐减，测量结果不准确。
电机转速测量实验报告
电机转速测量实验报告实验目的本实验旨在通过测量电机的转速，探究转速与电压、电流之间的关系，以及验证理论公式与实际测量值之间的一致性。
实验器材•直流电机•转速测量仪•多用途测试仪•电阻箱•直流电源•连接线实验步骤1.将直流电机与直流电源相连，通过测试仪测量电机的电流。
2.将转速测量仪与电机连接，确保测量仪的传感器与电机轴心对齐。
3.设置转速测量仪的测量范围，并记录下所选范围。
4.逐渐增加直流电源的电压，记录下每个电压值对应的电机转速。
5.分别测量不同电压下电机的电流，并记录下每个电压值对应的电机电流。
数据记录与分析1.在实验中记录下不同电压下的电机转速和电流数据。
2.绘制电机转速与电压的关系曲线图，并观察曲线的趋势。
3.绘制电机转速与电流的关系曲线图，并观察曲线的趋势。
4.根据实验数据，分析电机转速与电压、电流之间的关系，并给出结论。
5.使用理论公式计算电机转速与电压、电流之间的关系，并与实验数据进行比较，验证理论公式的准确性。
结果与讨论通过实验测量和数据分析，我们得到了电机转速与电压、电流之间的关系。
根据曲线图的趋势和实验数据，我们可以得出以下结论： - 随着电压的增加，电机的转速呈线性增加趋势。
- 在给定电压下，电机的转速与电流之间存在正相关关系。
我们还将实验数据与理论公式进行了比较，发现实验数据与理论公式的计算结果相符，验证了理论公式的准确性。
实验总结通过本次实验，我们深入了解了电机的转速测量方法，并探究了电机转速与电压、电流之间的关系。
通过实验数据和理论计算的对比，我们验证了理论公式的准确性。
在实验过程中，我们还发现了一些潜在的误差来源，例如测试仪器的精度限制、测量误差、实验条件的不完全控制等。
为了提高实验结果的准确性，我们可以进一步优化实验设计，采取更精确的测量仪器和更严格的实验控制。
通过这次实验，我们不仅获得了实际操作的经验，还加深了对电机转速测量原理的理解，为今后在相关领域的研究和应用奠定了基础。

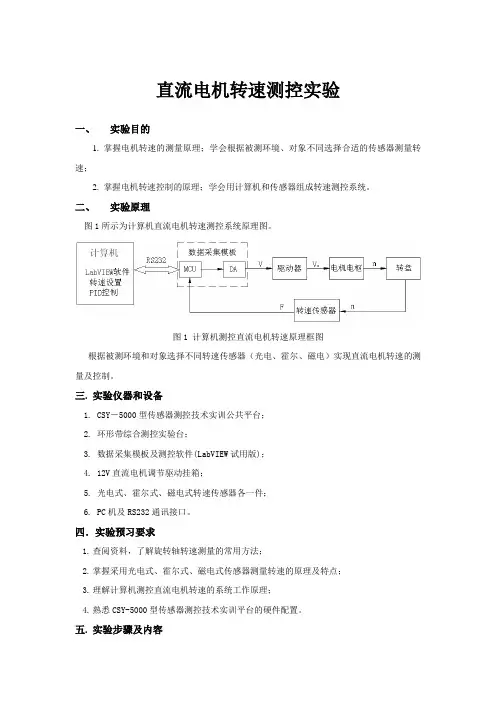

直流电机转速测控实验
直流电机转速测控实验一、实验目的1. 掌握电机转速的测量原理；学会根据被测环境、对象不同选择合适的传感器测量转速；2. 掌握电机转速控制的原理；学会用计算机和传感器组成转速测控系统。
二、实验原理图1所示为计算机直流电机转速测控系统原理图。
图1 计算机测控直流电机转速原理框图根据被测环境和对象选择不同转速传感器（光电、霍尔、磁电）实现直流电机转速的测量及控制。
三. 实验仪器和设备1. CSY－5000型传感器测控技术实训公共平台；2. 环形带综合测控实验台；3. 数据采集模板及测控软件(LabVIEW试用版)；4. 12V直流电机调节驱动挂箱；5. 光电式、霍尔式、磁电式转速传感器各一件；6. PC机及RS232通讯接口。
四．实验预习要求1.查阅资料，了解旋转轴转速测量的常用方法；2.掌握采用光电式、霍尔式、磁电式传感器测量转速的原理及特点；3.理解计算机测控直流电机转速的系统工作原理；4.熟悉CSY-5000型传感器测控技术实训平台的硬件配置。
五. 实验步骤及内容第一部分：转速测量1、在关闭公共平台主机箱电源开关的前提下，连接数据采集模板电源线、RS232通讯线；2、根据你选用的转速传感器，按转速传感器附录图1、图2、图3示意图安装接线；（注意光电、霍尔传感器为+5V供电，磁电传感器为+15V供电）3、主机箱上0～12V可调电源与电压表（电压表量程选择20V档）及环形带综合测控实验台电机（环形带综合测控实验台背面）接口并接（注意接口的相应极性）；4、检查接线无误后，首先将主机箱上0～12V可调旋钮逆时针方向缓慢调节到底（起始输出电压最小）；然后桌面“环形带综合测试软件”（或者启动计算机中的测试软件目录“SensorTest.vi”），双击打开，显示图2环形带综合测试程序软件界面；再打开主机箱电源开关给测量系统供电。
图2 环形带综合测试软件界面5、在计算机的环形带综合测试程序软件界面采单栏下方栏点击运行按钮，串口通讯正常后选择测试软件中“手动转速控制与测量”选项，软件界面显示为图3转速测量选择传感器类型界面；在界面下方选择“传感器类型”为现在做测量转速实验相对应的转速传感器。
直流电机控制说明书
实现稳幅的方法是使电路的 Rf/R1 值随输出电压幅度增大而减小。 电路设计：RC 电路产生正弦波，用二级管做稳压电路，输出较好的波形，放大器选用 TL082CD, 电阻选用滑动变阻器，方便控制，TL082CD 引脚图所示
电路设计如下：
8
11
R7 10kΩ
10
C2 100nF
9
R8
C1
10kΩ
100nF
选频网络（即反馈网络）的选频特性已知，在
处，RC 串并联反馈网络的
，
，
根据振荡平衡条件
和
，可知放大电路的输出与输入之间的相位关系应是同
相，放大电路的电压增益不能小于 3，即用增益为 3（起振时，为使振荡电路能自行建立振荡，
应大于 3）的同相比例放大电路即可。根据这个原理组成的电路如图 XX_01 所示，由
0
VCC
R9
15V
20kΩ
VCC
8 U1A
3
1
2
4 TL082CD 12
R6 VEE
20kΩ Key=A
50%
0
VEE
-15V
电路振荡过程，仿真如图所示
D1 1N1202C
R11 10kΩ 50%
Key=A
R10 1310kΩ 50%
Key=A D2
1N1202C

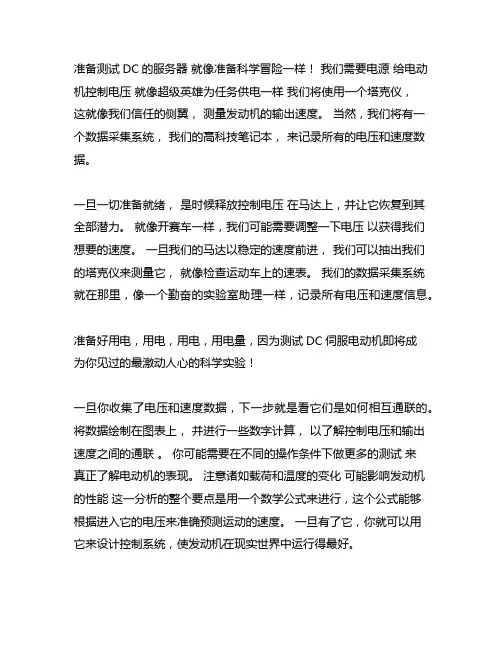

直流伺服电机的控制电压与输出转速的测量方法
准备测试DC的服务器就像准备科学冒险一样！我们需要电源给电动机控制电压就像超级英雄为任务供电一样我们将使用一个塔克仪，
这就像我们信任的侧翼，测量发动机的输出速度。
当然，我们将有一个数据采集系统，我们的高科技笔记本，来记录所有的电压和速度数据。
一旦一切准备就绪，是时候释放控制电压在马达上，并让它恢复到其全部潜力。
就像开赛车一样，我们可能需要调整一下电压以获得我们想要的速度。
一旦我们的马达以稳定的速度前进，我们可以抽出我们的塔克仪来测量它，就像检查运动车上的速表。
我们的数据采集系统就在那里，像一个勤奋的实验室助理一样，记录所有电压和速度信息。
准备好用电，用电，用电，用电量，因为测试DC伺服电动机即将成
为你见过的最激动人心的科学实验！
一旦你收集了电压和速度数据，下一步就是看它们是如何相互通联的。
将数据绘制在图表上，并进行一些数字计算，以了解控制电压和输出速度之间的通联。
你可能需要在不同的操作条件下做更多的测试来
真正了解电动机的表现。
注意诸如载荷和温度的变化可能影响发动机的性能这一分析的整个要点是用一个数学公式来进行，这个公式能够
根据进入它的电压来准确预测运动的速度。
一旦有了它，你就可以用
它来设计控制系统，使发动机在现实世界中运行得最好。
在得出结论时，对DC伺服器的控制电压和输出速度进行仔细审查，就必须迅速建立测试装置，认真积累电压和速度数据，并认真分析这两个变量之间的相互关系。
工程师们坚持系统的方法，能够对发动机的性能属性获得宝贵的洞察力，并培养出便于精确调节发动机各种应用的模型。
这些测量对于预先确定发动机的行为和在实际环境中提高其效能是必不可少的。

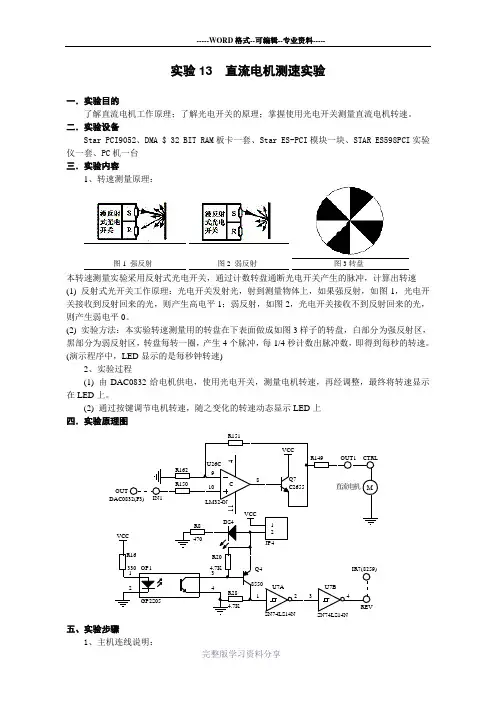

实验13--直流电机测速实验
4562、由DAC0832经功放电路驱动直流电机，计数光电开关通关次数并经过换算得出直流电机的转速，并将转速显示在LED上。
3、G5区的0、1号按键控制直流电机转速快慢， (最大转速≈96r/s，5V，误差±1r/s)六、演示程序(完整程序见目录SPEED);键盘、LED显示子程序请参阅综合实验一.MODEL TINYEXTRN CMD_8279:WORD, DATA_8279:WORDEXTRN Display8:NEAR, SCAN_KEY:NEAR,GetKeyA:NEARPCIBAR1 EQU 14H ;PCI9052 I/O基地址（用于访问局部配置寄存器）PCIBAR3 EQU 1CH ;8位I/O空间基地址(它就是实验仪的基地址,;也为DMA & 32 BIT RAM板卡上的8237提供基地址) PCIIPR EQU 3CH ;IRQ号INTCSR EQU 4CH ;PCI9052 INTCSR地址mask_int_9052 EQU 24HVendor_ID EQU 10EBH ;厂商ID号Device_ID EQU 8376 ;设备ID号VoltageOffset EQU 5 ;0832调整幅度.STACK 200.DATAIO8259_0 DW 00F0HIO8259_1 DW 00F1HRD_IO8259 DW 0000HCon_8253 DW 00E3HT0_8253 DW 00E0HT1_8253 DW 00E1HDA0832 DW 00D0HIO_Bit8_BaseAddress DW ?PCI_IO_BaseAddress0 DW ?PCI_IRQ_NUMBER DB ?INT_MASK DB ?INT_Vector DB ?INT_CS DW ? ;保护原中断入口地址INT_IP DW ?msg0 DB 'BIOS不支持访问PCI $'msg1 DB '找不到Star PCI9052板卡 $'msg2 DB '读PCI9052 I/O基地址时出错$'msg3 DB '读8位I/O空间基地址时出错$'msg4 DB '读IRQ号出错$'buffer DB 8 DUP(0) ;显示缓冲区，8个字节buffer1 DB 8 DUP(0) ;显示缓冲区，8个字节VOLTAGE DB 0 ;转换电压数字量Count DW 0 ;一秒转动次数NowCount DW 0 ;当前计数值kpTime DW 0 ;保存上一次采样时定时器的值bNeedDisplay DB 0 ;需要刷新显示.CODESTART: MOV AX,@DATAMOV DS,AXMOV ES,AXNOPCALL InitPCICALL ModifyAddress ;根据PCI提供的基地址,将偏移地址转化为实地址CALL ModifyVector ;修改中断向量、允许中断MOV bNeedDisplay,1 ;显示初始值MOV VOLTAGE,99H ;初始化转换电压输入值，99H-3.0VMOV Count,0 ;一秒转动次数MOV NowCount,0 ;当前计数值MOV kpTime,0 ;保存上一次采样时定时器的值CALL DAC0832 ;初始D/ACALL Init8253CALL Init8259STIMAIN: CALL IfExitCALL GetKeyA ;按键扫描JNB Main1JNZ Key1Key0: MOV AL,VoltageOffset ;0号键按下，转速提高ADD AL,VOLTAGECMP AL,VOLTAGEJNB Key0_1MOV AL,0FFH ;最大Key0_1: MOV VOLTAGE,AL ;D/ACALL DAC0832JMP Main2Key1: MOV AL,VOLTAGE ;1号键按下，转速降低SUB AL,VoltageOffsetJNB Key1_1XOR AL,AL ;最小Key1_1: MOV VOLTAGE,ALCALL DAC0832 ;D/AJMP Main2Main1: CMP bNeedDisplay,0JZ MAINMOV bNeedDisplay,0 ;1s定时到刷新转速Main2: CALL RateTest ;计算转速/显示JMP MAIN ;循环进行实验内容介绍与测速功能测试;转速测量/显示RateTest: MOV AX,CountMOV BL,10DIV BLCMP AL,0JNZ RateTest1MOV AL,10H ;高位为0，不需要显示RateTest1: MOV buffer,AHMOV buffer+1,ALMOV AL,VOLTAGE ;给0832送的数据AND AL,0FHMOV buffer+4,ALMOV AL,VOLTAGEAND AL,0F0HROR AL,4MOV buffer+5,ALMOV buffer+2,10H ;不显示MOV buffer+3,10HMOV buffer+6,10HMOV buffer+7,10HLEA SI,bufferLEA DI,buffer1MOV CX,8REP MOVSBLEA SI,bufferCALL Display8 ;显示转换结果RETTimer0Int: MOV bNeedDisplay,1MOV AX,NowCountSHR AX,1SHR AX,1MOV Count,AX ;转一圈,产生四个脉冲,Count = NowCount/4MOV NowCount,0RETIntProc: PUSH AXPUSH DXCALL ClearIntMOV DX,RD_IO8259IN AL,DXIN AL,DX ;判断由哪个中断源引起的中断CMP AL,08HJNZ IntProc1CALL Timer0IntJMP IntProc2IntProc1: CMP AL,0FHJNZ IntProc2CALL CountIntIntProc2: MOV DX,IO8259_0MOV AL,20HOUT DX,ALPOP DXPOP AXIRETCountInt: MOV DX,Con_8253MOV AL,40HOUT DX,AL ;锁存MOV DX,T1_8253IN AL,DXMOV AH,ALIN AL,DXXCHG AL,AH ;T1的当前值XCHG AX,kpTimeSUB AX,kpTimeCMP AX,100JB CountInt1 ;前后二次采样时间差小于100，判断是干扰INC NowCountCountInt1: RETInit8253 PROC NEARMOV DX,Con_8253MOV AL,34HOUT DX,AL ;计数器T0设置在模式2状态,HEX计数MOV DX,T0_8253MOV AL,12HOUT DX,ALMOV AL,7AHOUT DX,AL ;CLK0=31250Hz,1s定时MOV DX,Con_8253MOV AL,74HOUT DX,AL ;计数器T1设置在模式2状态,HEX计数MOV DX,T1_8253MOV AL,0FFHOUT DX,ALMOV AL,0FFHOUT DX,AL ;作定时器使用RETInit8253 ENDPInit8259 PROC NEARMOV DX,IO8259_0MOV AL,13HOUT DX,ALMOV DX,IO8259_1MOV AL,08HOUT DX,ALMOV AL,09HOUT DX,ALMOV AL,7EHOUT DX,ALRETInit8259 ENDP;数模转换，A-转换数字量DAC0832 PROC NEARMOV DX,DA0832MOV AL,VOLTAGEOUT DX,ALRETDAC0832 ENDP;IfExit、InitPCI、ModifyAddress、ModifyVector、ClearInt、Exit子程序请参阅8259实验END START七．实验扩展及思考题实验内容：在日光灯或白炽灯下，将转速调节到25、50、75，观察转盘有什么现象出来。
直流电机调速控制和测速系统设计
直流电机调速控制和测速系统设计摘要：在电机结构之中，直流型的电机在性能上具有极高的优势，随着时代的飞速发展，有关直流电机的应用范围也越发广泛。
但是，传统的直流电机的工作性质决定它会面临有关运转方面的问题，如何进行转速控制便成为困扰直流电机发展与应用的重要原因。
而直流电机控制系统的出现，很好地缓解了这方面的问题，不但提高了直流电机的稳定性与精准性，同时还能够对直流电机开展有效的调速控制，以此来满足我国对相关设备的应用需求。
正因如此，本文就直流电机调速控制加以分析，并以此为基础开展相应的测速系统设计。
关键词：直流电机；调速控制；测速系统电子技术是新时代发展的基础，对于人们的日常生活有着极为重要的影响，随着我国科学技术的不断提升，有关直流电机的成本也在不断降低，在这一过程中，直流电机本身所具备的优良特性也会得到有效发挥，在发展前景方面也会更加乐观。
此外，由于直流电机本身在控制方面相对简单，且自身所具备的应用性比较强，在进行设计的过程中，只需要对其自身调速稳定内容进行优化即可。
但是，当前我国在有关这方面的控制技术上还存在着一定程度的问题，很多计算过程十分复杂，很难将直流电机的调速控制工作完全发挥出来。
正因如此，本文就这方面进行调速与测速系统的控制与设计，以此来确保整个电机设备的稳定性与安全性能够得到有效提升。
一、电机调速原理及其实现电机调速原理主要是指对电机两端所存在的电压进行数据上的更改，以此来完成对电机转速的调节工作，对于电机而言，当自身的电压方向出现改变，那么电机的旋转变化发生改变[1]。
而PWM在调速原理方面则是以脉冲信号为主，利用脉冲信号的输出特性来进行传输，并改变原本存在于电机内部空间的脉冲信号，通过间接或速度按钮来完成有关电机电压的更改工作，从而来确保电机的转速能够因此发生改变。
在这一过程中，电机内部的脉冲占比越大，转速也就越慢[2]。
本文针对直流电机进行相应的系统设计，整个电路主要是以H桥为主，为了确保整个驱动电机能够得到有效控制，将三极管进行单片机的引脚安装，将基极部分分别安装在P3.4以及P3.7这两部分，从而来确保当电机处于运行状态时，能够利用垫片机来对其自身的转速内容进行控制。
直流电机测速实训报告
一、实训目的通过本次实训，使学生了解直流电机测速的基本原理，掌握直流电机测速仪的设计与制作方法，提高学生的动手能力和创新意识。
同时，培养学生的团队合作精神和严谨的科学态度。
二、实训内容1. 直流电机测速原理直流电机测速是通过测量电机转动时产生的电压信号，从而确定电机的转速。
常用的测速方法有电磁测速、光电测速和霍尔元件测速等。
本次实训采用霍尔元件测速方法。
2. 直流电机测速仪的设计与制作（1）电路设计直流电机测速仪的电路主要由以下几个部分组成：电源模块、霍尔元件模块、放大电路模块、滤波电路模块、A/D转换模块、单片机控制模块和显示模块。
（2）硬件制作根据电路设计，制作电路板，焊接各个元件，连接好电路。
（3）软件编程编写单片机控制程序，实现以下功能：1）采集霍尔元件输出的电压信号；2）将电压信号转换为转速值；3）将转速值显示在LCD屏幕上；4）通过红外遥控器控制测速仪的开关和转速设定。
3. 实验步骤（1）组装测速仪按照电路图组装好测速仪，确保各个元件焊接牢固，电路连接正确。
（2）调试测速仪将组装好的测速仪接入电源，调试各个模块，确保电路正常工作。
（3）测试测速仪将测速仪与待测电机连接，通过红外遥控器控制测速仪的开关和转速设定，观察LCD屏幕上显示的转速值是否准确。
三、实训结果与分析1. 实验结果本次实训成功制作了一台直流电机测速仪，通过测试，测速仪能够准确测量电机的转速，满足实验要求。
2. 结果分析（1）电路设计合理，元件选择合适，电路连接正确，确保了测速仪的正常工作。
（2）软件编程实现功能完善，能够满足实验要求。
（3）测速仪具有较好的稳定性和抗干扰能力。
四、实训总结1. 通过本次实训，使学生掌握了直流电机测速的基本原理和测速仪的设计与制作方法。
2. 提高了学生的动手能力和创新意识，培养了团队合作精神和严谨的科学态度。
3. 深化了对电子电路、单片机编程和传感器应用等课程知识的理解。
五、实训体会1. 在实训过程中，认真对待每一个环节，确保电路连接正确，编程无误。
直流电机基本知识与控制方法
专业资料电机简要学习手册2015-2-3一、直流电机原理与控制方法1直流电机简介直流电机（DM）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。
它是能实现直流电能和机械能互相转换的电机。
当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。
直流电机由转子（电枢）、定子（励磁绕组或者永磁体）、换向器、电刷等部分构成，以其良好的调速性能以至于在矢量控制出现以前基本占据了电机控制领域的整座江山。
但随着交流电机控制技术的发展，直流电机的弊端也逐渐显现，在很多领域都逐渐被交流电机所取代。
但如今直流电机仍然占据着不可忽视的地位，广泛用于对调速要求较高的生产机械上，如轧钢机、电力牵引、挖掘机械、纺织机械，龙门刨床等等，所以对直流电机的了解和研究仍然意义重大。
2 直流电动机基本结构与工作原理2.1 直流电机结构如下图，是直流电机结构图，电枢绕组通过换向器流过直流电流与定子绕组磁场发生作用，产生转矩。
定子按照励磁可分为直励，他励，复励。
电枢产生的磁场会叠加在定子磁场上使得气隙主磁通产生一个偏角，称为电枢反应，通常加补偿绕组使磁通畸变得以修正。
2.2 直流电机工作原理如图所示给两个电刷加上直流电源，如上图（a）所示，则有直流电流从电刷A 流入，经过线圈abcd，从电刷B 流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。
如果转子转到如上图（b）所示的位置，电刷A 和换向片2接触，电刷B 和换向片1接触，直流电流从电刷A 流入，在线圈中的流动方向是dcba，从电刷B 流出。
此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。
这就是直流电动机的工作原理。
外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。
直流风扇电机转速测量与PWM控制-论文
软件部分本项目是对直流电机PWM调速器设计的实验，主要实现用单片对电动机的控制。
为实现系统的微机控制，在设计中，采用了STC89C51单片机作为整个控制系统的控制电路的核心部分，并用电动机驱动芯片L293D驱动电机，配以数码管显示，光电码盘模块，实现对电动机的转速的显示和测量；输入采用独立式键盘作为命令的输入，单片机在程序的控制下，不断产生PWM波形，H型驱动电路完成电机的正反转控制。
在设计中，采用PWM控制方式，通过改变PWM的占空比从而改变电动机的电枢电压，并采用PI算法调节占空比进而实现对电动机的速度控制。
设计的整个控制系统，在硬件结构上采用了大量的集成电路模块，大大的简化了硬件电路，提高了系统的稳定性和可靠性，使整个系统的性能得到提高。
（一）直流电机额定功率Pn：在额定电流和电压下，电机的负载能力。
额定电压Ue：长期运行的最高电压。
额定电流Ie：长期运行的最大电流。
额定转速n：单位时间里面电机转速的快慢。
励磁电流If：施加到电极线圈上的电流。
１．调速范围调速范围是指最低可控转速到最高可控转速的范围，最低可控转速对最高可控转速的比值，叫电机的调速比。
２．调速的相对稳定性和静差度所谓相对稳定性，是指负载转矩在给定的范围里面变化所引起的速度的变化，它决定于机械特性的斜率。
静差度（又称静差率）是指当电动机在一条机械特性上运行时，由理想空载到满载时的转速降落与理想空载转速n0的比值。
用百分数表示，即，在一般的情况下，取额定转矩下的速度落差，有３．调速的平滑性调速的平滑性是在一定的调速范围内，相邻两极速度变化的程度，用平滑系数表示，即式中和相邻两极，即i级与i-1级的速度４．调速时的容许输出调速时的容许输出是指电动机在得到充分利用的情况下，在调速的过程中轴能够输出的功率和转矩。
（二）STC89C51单片机STC89C51单片机是一款低功耗、低电压、高性能CMOS8位单片机，片内含8KB（可经受1000次擦写周期）的FLASH可编程可反复擦写的只读程序存储器（EPROM），器件采用CMOS工艺和ATMEL公司的高密度，非易失性存储器（NURAM）技术制造，其输出引脚和指令系统都与MCS-51兼容，片内的FLASH存储器允许在系统内可改编程序或用常规的非易失性存储编程器来编程。
直流电机转速测量系统的设计
一、概述该课程设计是关于直流电动机转速的测量。
转速是电动机极为重要的一个状态参数，一般是指电机转子的每分钟转数，通常用r/min表示。
本次课程设计选用光电测速法，测量电路由光电转换电路，整形电路，晶体振荡电路，分频电路，倍频电路，时序控制电路和计数、译码、驱动、显示电路构成，电机转速的测量范围为600r/min~30000r/min，测量的相对误差＜1%并用5位LED数码管显示出相应的电机转速。
本次课设需满足以下设计要求：1根据技术指标，设计各部分电路并确定元器件参数；2. 用5位LED数码管显示出相应的电机转速；3. 画出电路原理图（元器件标准化，电路图要规范化）。
二、方案论证本课程设计是设计电机转速测量系统，采用光电测速方案，将转速信号转化为脉冲信号，然后用数字系统内部的时钟来对脉冲信号的频率进行测量，方案中包括光电转换电路，整形电路，闸门电路，晶体振荡电路，分频电路，倍频电路，控制电路和计数、译码、驱动、显示电路。
原理方框图如图1所示：图1电机转速测量系统原理框图在电动机转轴上安装一个圆盘，在圆盘上打6个均匀小孔。
当电动机旋转时光源通过小孔投射到光敏三极管上，就产生了一序列的脉冲信号，光敏三极管产生的脉冲信号频率与电机转速成正比。
脉冲信号经过整形电路转变成方波，再用二倍频电路使整形后的信号频率变为原来的二倍。
再由晶体振荡电路输出的信号经过215分频电路,产生1Hz的基准信号，再经过10分频，便可产生一个0.1Hz的基准信号，该基准信号用来控制闸门电路，把经过倍频的光电转换后的信号计数并显示出来三、电路设计1.光电转换电路在该部分可以用发光元件作为光的发射部分，可以选择发光二极管作发光元件，接收部分则要选择光敏三级管作为接受部件。
其原理是用光敏三极管接收发光二极管通过小孔发射过来的光信号。
在电机的转轴上安装上已打好6个均匀小孔的圆盘，让发光二极管与光敏三极管通过小孔相对，这样电机每转动一周，光线就会相应通过小孔6次，因为光电转换器受光一次就会产生一个脉冲，所以说电机在每转一周后就会相应的产生了6个脉冲。
单闭环直流调速系统
单闭环直流调速系统简介单闭环直流调速系统是一种常见的电气传动系统，广泛应用于工业生产和机械控制领域。
该系统通过调节直流电机的电压和电流来实现对电机转速的精确控制。
本文将介绍单闭环直流调速系统的原理、主要组成部分以及工作原理。
原理单闭环直流调速系统的基本原理是通过调节电机的励磁电流和电压来改变电机的转速。
系统的闭环反馈控制可以实现对电机转速的精确控制。
具体的原理如下：1.转速测量：系统中通过安装转速传感器来测量电机的实时转速，并将测量值反馈给控制器。
2.错误计算：系统将设定的目标转速与实际转速进行比较，计算出误差值。
3.控制信号产生：根据误差值，系统控制器生成相应的调节信号。
4.调节信号传递：调节信号通过控制器输出，传递给电机的调速装置。
5.电机调速：电机的调速装置根据控制信号调整电机的电压和电流，从而实现对电机转速的控制。
组成部分单闭环直流调速系统主要包含以下几个组成部分：1.电机：直流电机是该系统的驱动设备，通过调整电机的电压和电流来实现转速控制。
2.电源：系统需要一个恒定的直流电源供应电机运行，并提供所需的电压和电流。
3.调速装置：调速装置是控制电机电压和电流的关键设备，通过改变输出电压和电流的大小来实现对电机转速的控制。
4.转速传感器：转速传感器用于测量电机的实际转速，并将测量值反馈给控制系统。
5.控制器：控制器是系统的核心部分，负责计算误差值并生成相应的调节信号。
6.显示器：显示器用于实时显示电机的转速和控制参数。
工作原理当系统启动时，电机会按照设定的初始转速开始运行。
转速传感器会实时测量电机的转速，并将测量值传递给控制器。
控制器根据设定的目标转速和实际转速计算出误差值。
控制器通过对误差值进行计算和处理，生成相应的调节信号。
调节信号经过控制器输出，传递给电机的调速装置。
调速装置根据调节信号调整电机的电压和电流，使电机的转速向目标转速靠近。
系统会周期性地重复上述过程，不断进行误差计算和调节信号生成，从而实现对电机转速的精确控制。
第2章_直流测速发电机
反之， 当温度下降时， 输出电压便升高。
第一章 直流测速发电机
减少温度影响的措施： ①测速发电机磁路通常被设计的比较饱和，磁路 饱和后励磁电流变化引起的磁通变化较小； ②励磁回路串一个阻值比励磁绕组电阻大几倍的 附加电阻来稳流；
③对温度变化引起误差要求比较严格的场合，可 在励磁回路中串联负温度系数的热敏电阻并联网 络。
第一章 直流测速发电机
(4) 输出电压的纹波要小， 即要求在一定的转速 下输出电压要稳定， 波动要小；
(5) 正、 反转两个方向的输出特性要一致。
图 2 - 17 测速发电机的理想输出特性
第一章 直流测速发电机
2.3.3 输出特性
在2.2节中已经推导了直流电势公式:
Ea=CeΦn
Ea∝n
(2 - 14)
返回
第一章 直流测速发电机
式(2 - 14)是负载时输出电压与转速的关系。 如果 式中Φ、 Ra和RL都能保持为常数， 则Ua与n之间仍呈 线性关系， 只不过是随着负载电阻的减小， 输出特性 的斜率变小而已， 如图 2 - 19 所示。 但该图是理想情 况下， 即Φ、 Ra不变， RL为一定时的输出特性。
pN 其中 C e 称电动势常数，Φ为每极磁通。 60 a
第一章 直流测速发电机
2.3 直流测速发电机及其输出特性 2.3.1 直流测速发电机的型式
按照励磁方式划分， 直流测速发电机有两 种型式。
1. 永磁式
永磁式直流测速发电机的定子磁极由永久 磁钢做成， 没有励磁绕组， 以图 2 - 15 所示 的符号表示。
第一章 直流测速发电机
2.4.2 电枢反应影响 电机空载时，只有励磁绕组产生的主磁场。 电机负载时， 电枢绕组中流过电流也要产生磁 场， 称为电枢磁场。 所以， 负载运行时， 电
直流电机 控制原理
直流电机控制原理
直流电机的控制原理是通过改变电机的电流和电压来实现转速和转向的控制。
一般来说，直流电机的转速与电压成正比，而转向则与电流方向相关。
在电机控制系统中，常用的控制方式包括电压控制和电流控制。
1. 电压控制：通过改变电机输入端的电压来控制电机的转速。
这种控制方式常用于较简单的电机控制系统，如家用电器中的风扇调速。
通过改变电压大小，可以实现电机转速的调节。
2. 电流控制：通过改变电机输入端的电流来控制电机的转向和转速。
在这种控制方式下，通过改变电流的方向和大小，可以实现电机正转、反转和调速等功能。
电机启动时，通常会施加较大的启动电流，然后根据需要逐渐减小电流来控制转速。
为了实现电机的精确控制，还常常使用脉宽调制（PWM）技术。
脉宽调制是通过调节一个定时周期内高电平的时长来控制输出电压或电流的一种技术。
在直流电机控制系统中，通过改变PWM的占空比（高电平时长与一个周期时长的比值），可
以实现电机转速的微调。
较大的占空比意味着输出电压或电流的变化幅度较大，从而实现较高的转速。
此外，还可结合反馈控制系统来实现闭环控制。
反馈控制的原理是通过测量电机的转速或转角，并与期望值进行比较，然后根据误差来调整输出。
通过反馈控制，可以实现电机的精确控制和稳定运行。
直流测速发电机在自动控制系统中主要起什么作用
直流测速发电机在自动控制系统中主要起什么作用直流测速发电机广泛应用于各种自动控制系统中，其主要作用是实时测量和反馈系统中的转速信息。
通过准确获取转速数据，直流测速发电机能够对自动控制系统进行精准的调节和控制，确保系统的稳定运行和高效性能。
本文将从控制系统的角度详细探讨直流测速发电机在自动控制系统中的作用。
一、转速控制直流测速发电机作为转速传感器，可以通过测量输出的电压信号转化成转速数据，反馈给自动控制系统。
在转速控制系统中，直流测速发电机起到了重要的作用。
通过与控制系统的连接，直流测速发电机可以提供准确的转速信息，帮助控制系统实时监测和控制转速。
控制系统可以通过对直流测速发电机的信号进行分析和比较，调节相关参数，确保设备按照预定转速运行。
二、位置控制除了转速控制，直流测速发电机还可以用于位置控制。
在这种情况下，直流测速发电机可以作为位置传感器来使用。
通过测量输出的位置信号，控制系统可以准确地判断和控制执行机构的位置。
通过与其他控制元件的配合，如电机驱动器等，系统可以实现精准的位置调节和控制。
三、闭环反馈直流测速发电机在自动控制系统中的另一个重要作用是提供闭环反馈。
在自动控制系统中，闭环反馈是实现精确控制的关键之一。
直流测速发电机作为转速传感器，通过实时监测系统的转速，并将数据反馈给控制器，控制器根据这些数据进行实时调节。
通过不断比较实际转速与目标转速，系统可以快速响应，及时调整控制参数，保持系统的稳定性和高效性。
四、故障诊断直流测速发电机还可以用于故障诊断。
在自动控制系统中，故障的发生会导致系统运行的异常或失控。
通过监测直流测速发电机的输出信号，控制系统可以检测出异常值或故障信号，并及时采取措施，以避免进一步的故障。
直流测速发电机的故障诊断功能可以帮助控制系统实现故障的自动排除和修复，提高系统的可靠性和稳定运行时间。
总结来说，直流测速发电机在自动控制系统中主要起到转速测量、位置控制、闭环反馈和故障诊断等重要作用。
课程设计---直流电动机测速系统设计
专业课程设计题目三直流电动机测速系统设计院系：专业班级：小组成员：指导教师：日期：前言1.题目要求设计题目：直流电动机测速系统设计描述：利用单片机设计直流电机测速系统具体要求： 8051 单片机作为主控制器、利用红外光传感器设计转速测量、检测直流电机速度，并显示。
元件： STC89C52、晶振(12MHz)、小按键、 ST151、数码管以及电阻电容等2.组内分工(1)负责软件及仿真调试：主要由完成(2)负责电路焊接：主要由完成(3)撰写报告：主要由完成3.总体设计方案总体设计方案的硬件部分详细框图如图一所示 :数码管显示按键控制单片机 PWM 电机驱动一、转速测量方法转速是指作圆周运动的物体在单位时间内所转过的圈数,其大小及变化往往意味着机器设备运转的正常与否,因此,转速测量一直是工业领域的一个重要问题。
按照不同的理论方法,先后产生过模拟测速法 (如离心式转速表) 、同步测速法(如机械式或闪光式频闪测速仪) 以及计数测速法。
计数测速法又可分为机械式定时计数法和电子式定时计数法。
本文介绍的采用单片机和光电传感器组成的高精度转速测量系统,其转速测量方法采用的就是电子式定时计数法。
对转速的测量实际上是对转子旋转引起的周期脉冲信号的频率进行测量。
在频率的工程测量中,电子式定时计数测量频率的方法一般有三种：①测频率法:在一定时间间隔t 内,计数被测信号的重复变化次数N ,则被测信号的频率fx 可表示为f x =Nt(1)②测周期法:在被测信号的一个周期内,计数时钟脉冲数m0 ,则被测信号频率fx = fc/ m0 ,其中, fc 为时钟脉冲信号频率。
③多周期测频法:在被测信号m1 个周期内, 计数时钟脉冲数m2 ,从而得到被测信号频率fx ,则fx 可以表示为fx =m1 fcm2, m1 由测量准确度确定。
电子式定时计数法测量频率时, 其测量准确度主要由两项误差来决定: 一项是时基误差 ; 另一项是量化± 1 误差。
无刷直流电机运行原理与基本控制方法
无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电机，它与传统的有刷直流电机相比具有无刷、长寿命、低噪音、高效率等优点，因此在众多电动设备中得到广泛应用。
下面将介绍无刷直流电机的运行原理以及基本控制方法。
无刷直流电机由转子和定子组成。
定子上通常安装有三个正弦波分布的绕组，转子上安装有多个永磁体。
当电源施加在定子绕组上时，绕组内产生三相交流磁场，永磁体受到定子磁场的作用而旋转。
无刷电机实际上是一种由电脉冲驱动的电机，控制器通过给定的电流波形控制磁场的大小和方向，从而控制电机的转速和方向。
1.开环控制：开环控制是指在控制电机转速时仅根据给定转速信号来控制电机的工作状态，不考虑电机实际转速，也不进行反馈控制。
开环控制简单、成本低，但对于负载变化、电压波动等因素敏感，稳定性较差。
开环控制主要有直接转速控制和扭矩控制两种方式。
(1)直接转速控制：通过控制输入电压或电流的大小来控制电机的转速。
比如，PWM控制器可以根据所设定的占空比控制电流的大小，从而影响电机的转速。
(2)扭矩控制：通过控制输入电流的大小来控制电机的输出扭矩。
可以使用电流传感器来测量电机的电流，并通过调整电流大小来控制扭矩输出。
2.闭环控制：闭环控制是在开环控制的基础上加入反馈控制，以提高电机的稳定性和动态性能。
闭环控制可以根据电机实际转速与设定转速之间的误差来调整控制信号，从而使电机的运行更加精确。
通常使用位置传感器、速度传感器或反电动势等反馈信号来进行闭环控制。
闭环控制的主要方式包括位置环控制、速度环控制和电流环控制。
(1)位置环控制：通过位置传感器检测电机的位置，并将该信息与设定位置进行比较，然后根据误差信号进行控制。
位置环控制可以实现较高的精度，但对传感器的要求较高。
(2)速度环控制：通过速度传感器检测电机的转速，并将该信息与设定转速进行比较，然后根据误差信号进行控制。
直流电机的转速检测及电路设计
摘要在电气时代的今天，电动机在工农业生产与人们日常生活中都起着十分重要的作用。
直流电机作为最常见的一种电机，具有非常优秀的线性机械特性、较宽的调速范围、良好的起动性以及简单的控制电路等优点，因此在社会的各个领域中都得到了十分广泛的应用。
系统主要功能是：AT89C51单片机接受霍尔传感器传来的脉冲信号，单片机根据外部中断，以及内部定时器进行计数计算出电机转速送到LED并显示，外部装有蜂鸣器电路，在超速或低俗过低都会停止电动机，蜂鸣器发音，显示器不显示，从实用角度看，评价一个系统实用价值的重要标准，就是这个系统对社会生活和科技观念有多大的贡献。
本设计以单片机为核心设计一个电动机转速测定及数据显示控制系统，要求对转速范围在0-3000r/min的直流调速电动机进行测量并显示，转速数据显示精度要达到转速个位数，有转速高、低限报警提示。
本设计使用6V直流电机。
将霍尔传感器产生的脉冲信号输入到单片机外部中断0口，单片机工作在内部定时器工作方式0，对周期信号进行计数，调用计算公式计算出转速，调用显示程序在LED上，其主要内容是单片机部分主要完成电机转速的测量，LED显示部分主要是把转速显示出来，显示范围在0-3000r/min之间。
本设计主要研究直流电机的控制和测量方法，效率高，电路简单，使用也比较广泛，测速系统采用集成霍尔传感器敏感速率信号，具有频率响应快、抗干扰能力强等特点。
从而对电机的控制精度、响应速度以及节约能源等都具有重要意义。
关键词：单片机霍尔IC传感器 , DAC0832 直流电动机转速流程图A/D 和D/A转换器目录摘要 (2)第一章：引言 (5)第二章：系统功能分析 (7)2.1 系统功能概述 (7)2.2 系统要求及主要内容 (7)2.3 系统技术指标 (7)第三章：系统总体设计 (8)3.1 硬件电路设计思路 (8)3.2 软件设计思路 (9)第四章：硬件电路设计 (8)4.1 单片机描述 (12)4.1.1 AT89C51引脚及作用 (12)4.1.2 ULN2003引脚图及功能 (13)4.2 外围电路设计 (14)4.2.1时钟电路 (14)4.2.2复位电路 (14)4.2.3测速电路 (15)4.2.4报警电路 (16)4.2.5显示电路 (16)4.2.6 74HC573引脚图及功能 (18)第五章：软件电路设计 (20)第六章：系统调试 (23)6.1 硬件调试 (23)6.2 软件调试 (24)6.3 综合调试 (24)6.4 故障分析与解决方案 (24)6.4.1 故障出现情况 (24)6.4.2 解决方案 (25)第七章：结论 (30)参考文献 (31)致谢 (28)附录 (29)第一章引言电子技术的高速发展，促使直流电机调速逐步从模拟化向数字化转变，特别是单片机技术的应用，使直流电机调速技术进入到一个新的阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州大学城市轨道交通学院课题名称：直流电机转速控制与测量学院：城市轨道交通学院班级：10级通信工程学号：1042401045姓名：袁圆其他成员：李吟乔王佳毓苏朗直流电机转速测量与控制一、设计要求1) 电机转速比例测量，并数码管显示；2) 电机转速由按键设定，步长为1rad/min。
二、直流电机转速测量与PWM控制的基本原理:直流电机的工作原理为：直流电机的磁极N,S间装着一个可以转动的铁磁圆柱体，圆柱体的表面固定着线圈abcd。
当线圈流过电流的时候，线圈受到电磁力的作用，产生旋转。
根据左手定则可知，当流过线圈中电流改变方向时，线圈的受力方向也将改变，因此通过改变线圈电流的方向实现改变电机的方向。
由于方波的有效电压跟电压幅值和占空比有关，因此我们通过单片机的控制电路改变占空比，从而改变有效电压，以此控制电机的转速。
即采用PWM（脉宽调制）方法实现调速。
三、设计方案程序应用模块化进行设计，主要有初始化模块、显示模块、读键模块、数制转换模块、双字节除法模块、中断模块和控制调节模块。
初始化模块：8155工作方式、T0和T1工作方式、标志位状态、所用单元初值、中断设置以及初始显示等。
显示模块：设定值和实测值的数值与字符动态显示。
读键模块：从I/O口依据某位数码管亮时读入小按键是否有效，然后根据四个小键盘的不同功能进行相应的处理，只要设定值一改变立刻显示。
加1键和减1键要有连加连减功能。
数制转换模块：将二进制转换为十进制。
外部中断模块：将转1圈的时间通过双字节除法程序求出即时转速。
定时中断模块：PWM输出波形形成。
控制调节模块：通过设定值和实测值的比较来改变脉冲波的占空比，该数据的调节分为简单比例调节PP和比例积分调节PI。
调节公式分别为：YK=YK1+KP*EKYK=YK1+KP*EK+KI*EK2YK：要输出的数据YK1：上次输出的数据EK：设定值和实测值的差值EK1：上次的EK值EK2：EK-EK1的差值KP：比例系数（设KP=1~2）KI：积分系数（设KI=1~2）四、硬件设计我们将整个模块分为以下几个部分：控制部分，驱动电路和负载的续流电路。
4.1控制部分图4.1 系统方框图控制电路主要由单片机来控制，编写一段程序使单片机发出的PWM脉冲来实现对驱动的控制。
新一代的单片机具有PWM功能。
通过对单片机的初始化设置，使其自动发出PWM脉冲波，只有在改变占空比的时候CPU才干预。
4.2驱动电路的设计开关驱动是利用大功率晶体管的开关作用。
将恒定的直流电源电压转换为一定的方波电压加在电机电枢上，与线性方式不同，在这种驱动方式下，驱动器的功率管工作在开关状态，当器件导通时，器件的电流很大但是压降很小；器件关断时，压降很大但是电流很小。
因此驱动器的功率消耗少，发热量少，效率较高。
通过控制开关的频率和脉宽，可以对电机的转向进行控制。
我们在本次设计中采用的PWM脉冲调制方式正是一种开关驱动方式，是直流电机最重要也是最常见的驱动方式。
采样控制理论中有一个重要的结论：冲量相等而形状不同的窄脉冲及在具有惯性环节上时，其效果基本相同，这正是PWM控制技术的理论基础。
PWM驱动方式易与处理器接口，使用简单，最常见的就是H桥电路。
集成H桥芯片很很多型号，我们使用的是L298的芯片（如图4.2）。
图4.2 L298引脚及外形图表4.1 L298引脚符号及功能一般利用H桥电路来实现调速。
H桥驱动电路：图4.3 H桥驱动电路图4.3中所示为一个典型的直流电机控制电路。
电路得名于“H桥驱动电路”是因为它的形状酷似字母H。
4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图 4.3及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。
如图所示，H桥式电机驱动电路包括4个三极管和一个电机。
要使电机运转，必须导通对角线上的一对三极管。
根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。
要使电机运转，必须使对角线上的一对三极管导通。
例如，如图4.4所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。
按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。
当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。
图4.4 H桥电路驱动电机顺时针转动图4.5所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。
当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。
图4.5 H桥电路驱动电机逆时针转动可以把Q1跟Q4接在一起，Q3跟Q2接在一起，这样只要两个单片机I/O口就行。
这个桥式电路图只用来说明原理，实际应用还要看电机的额定电压、电流。
也可以用L293、L298直流的集成芯片。
我们采用的是模块是H桥芯片L298,图4.6所示是L298的内部原理图。
图4.6 L298内部原理图L298需要2个电压，一个为逻辑电路工作时所需要的5V电压VCC，另一个为功率电路所需的驱动电压VSS。
驱动电路的输入可直接与单片机的引脚相连，为了进一步提高抗干扰能力我们还使用了光电耦合器件组成的隔离电路和控制电路和动力电路进行电气隔离。
参见表4.1。
原理分析：使能端输入使能，控制输入端A端输入PWM信号，控制输入端B 端输入PWM的反相信号，在一个PWM周期里，电机的电枢承受双极性的电压，电机的速度和方向均由PWM决定。
PWM占空比为50%（数码管显示50）时，对应的电机的转速为+113r/min，为电机初始转速。
占空比为0%-50%（数码管显示0-50）的时候电机的转速是63-113r/min；占空比为50%-99%（数码管显示50-99）的时候电机的转速是113-162r/min。
电机的转动速度由PWM脉冲方波的占空比决定。
占空比越大则速度越快，即电机加速，占空比减小则是电机转动速度减慢，即电机减速（转速控制通过电路中SPEED UP和SLOW DOWN两个按键输入改变），键盘设置见图4.7。
图4.7 直流电机转速测量与控制电路模块图4.3续流电路的设计由于电机具有较大的感性，电流不能突变，若忽然将电流切断将在功率管两端产生巨大的电压，损坏器件。
我们应用二极管来续流，利用二极管的单向导通性。
二极管的选用必须要根据PWM的频率和电机的电流来决定。
二极管要有足够迅速的恢复时间和足够的电流承受能力。
电流如果突变易损坏功率管即L298芯片。
为保护芯片而加上续流电路，如图4.8所示。
图4.8 续流电路工作原理图4.4整个电路原理图五、程序设计1）设计流程图2）源程序#includ e<reg51.h>sbit pwm=P0^0;sbit MOTOR_ENA=P1^7;sbit led1=P0^1;sbit led2=P0^2;unsigned char pwm_count;volatile unsigned char pwm_duty;//占空比系数unsigned char cod e DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void DelayMS(unsigned int x){unsigned char t;whil e(x--) for(t=0;t<100;t++);}void display(){l ed1=0;P2=DSY_CODE[pwm_duty/10];DelayMS(1);l ed1=1;l ed2=0;P2=DSY_CODE[pwm_duty%10];DelayMS(1);l ed2=1;} /* 初始化*/void intial(){pwm_count=0;pwm_duty=50;//50% dutyIE|=0x87;//1000 0111IP=0x04;//0000 0100 外部中断1高优先级TMOD=0x02;//定时器0，方式2IT0=1;IT1=1;//外部中断下降沿触发TR0=1;//启动定时器0TH0=256-10;//定时10us ，假定晶振频率12MHzP2=0;P0=0;MOTOR_ENA=1;l ed1=1;l ed2=1;P2=0;}void main(){intial();whil e(1){display();}}void pwm_gernate() interrupt 1 //定时器0中断子程序{pwm_count++;if(pwm_count<pwm_duty)pwm=1;elsepwm=0;if(pwm_count==99)//方波周期=10us*200=2ms,频率500Hz pwm_count=0;}void pwm_up()interrupt 0//外部中断0子程序{pwm_duty++;if(pwm_duty>99)pwm_duty=99;}void pwm_d own()interrupt 2//外部中断1子程序{if(pwm_duty==0)pwm_duty=1;pwm_duty--;}六、实验结果上电，数码管显示初始态50，此时电机实际转速为+113r/min。
