电接点水位计使用说明书
通达智能电接点液位计 DS-8S 使用说明书
智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。
该机以智能化、小型化、通用化为特点，性能更加可靠。
并有越限报警输出功能，以确保被测容器的正常工作。
二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。
2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。
3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。
4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。
5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。
6．该机还备有标准直流信号输入和输出接口。
可参与调节控制系统，控制被测容器的液位。
三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。
3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。
4．数字显示：对应模拟显示值显示数字值。
5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。
同时报警继电器触点输出动作。
6．输入方式：a。
电接点信号。
最多19点b．模拟信号。
4~20mA；0~10mA；1~5V。
7．模拟信号输出：4~20mA；0~10mA；1~5V。
8．报警输出触点容量：AC220V，3A。
9．电源电压：AC220V±10%50Hz±1Hz。
10．消耗功率：15VA。
11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。
电接点水位计作业指导书
电接点水位计作业指导书1热电有限公司设备检修作业指导书（热控部分）名称电接点水位计班组审核批准1热电有限公司检修部热控专业1热电有限公司电接点水位计版次：A 页设备检修全过程质量控制工序卡检修质量标准:1.表计内外清洁,附件完整;2.各插接件接触良好,电气元件无脱焊,烧焦现象,引线无扭折压伤;3.模拟试验,数字显示干脆,清晰,正确,报警及保护动作正确;4.阀门解体研磨,应严密,把手及固定螺丝应完整,耐压试验压力应在额定工作压力的1.25倍以上;5.筒体清洁无锈垢,电接点螺丝应完整,电缆包扎美观大方,用万用表检查电接点,其对地绝缘电阻应大于20ＭΩ以上,不合格者应予以更换;6.接点和接点座的密封面无肉眼可见的横沟和机械损伤,引线编号清楚齐全;7.大修全部更换接点,对个别太紧的接点应用同规格改锥清理,严禁在套筒上强行上接点;8.接点绝缘套管完整,其长度必须伸出引出孔的2MM以上,引线顶丝齐全,不得有松动现象;9.大修前必须用汽侧进行冲洗,冲洗管压力在2MP左右,直至无污水排出.出.1热电有限公司电接点水位计版次：A 页设备检修全过程质量控制工序卡一. 技术条件:1. 成套仪表与设备整洁;2. 电接点处无泄漏;3. 所有端子不得有松动现象,接线应整齐有序;4. 二次表显示水位应清晰.二. 结构:1. 筒体2. 电极3. 瓷接头4. 二次表工序1 检修前的准备工作□1.准备工具,螺丝刀,万用表,扳手□2.备品,玻璃电极,瓷接头,导线,发光管□3.联系运行人员做好隔离措施是否良好,检查接点是污染或回路脱线□4.电极处渗漏或需更换电极时,应关严水侧和汽侧一次阀门,打开排污阀门,确认筒内无压力时,方可开始工作。
工作负责人检修部验收1热电有限公司电接点水位计版次：A 页设备检修全过程质量控制工序卡工序2:检修与调整□ 1.若个别指示灯不亮,要检查管子,是否烧坏,检查管脚,看是否接触良好□ 2.使用过程中无显示,检查电源是否终断,否则,检查整流回路□ 3.若实际水位以下的指示灯不亮,检查指示灯是否损坏或接触是否良好,检查接点是否污染或回路脱线□ 4.电极处渗漏或需更换电极时,应关严水侧和汽侧一次阀门,打开排污阀门,确认筒内无压力时,方可开始工作。
UDZ电接点液位计说明书
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性142一、概述UDZ—（SX）—02S型，UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿）与汽（红），明显指示水位在容器中的位置，（01S型为中低压液位计，02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点，能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修，校验大为简化，电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度。
制造许可证号码：渝制号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出，供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的。
一次测量筒共有几个接点、故二次仪表有几个显示点。
另外二次仪表还具有越限报警、满水、缺水保护等性能。

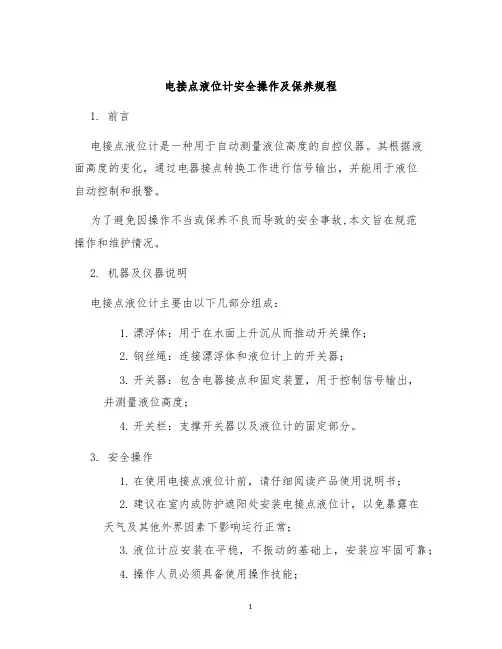

电接点液位计安全操作及保养规程
电接点液位计安全操作及保养规程1. 前言电接点液位计是一种用于自动测量液位高度的自控仪器。
其根据液面高度的变化，通过电器接点转换工作进行信号输出，并能用于液位自动控制和报警。
为了避免因操作不当或保养不良而导致的安全事故,本文旨在规范操作和维护情况。
2. 机器及仪器说明电接点液位计主要由以下几部分组成：1.漂浮体：用于在水面上升沉从而推动开关操作；2.钢丝绳：连接漂浮体和液位计上的开关器；3.开关器：包含电器接点和固定装置，用于控制信号输出，并测量液位高度；4.开关栏：支撑开关器以及液位计的固定部分。
3. 安全操作1.在使用电接点液位计前，请仔细阅读产品使用说明书；2.建议在室内或防护遮阳处安装电接点液位计，以免暴露在天气及其他外界因素下影响运行正常；3.液位计应安装在平稳，不振动的基础上，安装应牢固可靠；4.操作人员必须具备使用操作技能；5.在操作前必须检查仪器是否在正常工作状态；6.禁止使用带有腐蚀性及易爆性的介质，以及粉尘过多、温度过高或者特殊性质的介质测试；7.严禁随意拆卸、强行更改电线或其他部件；8.严禁擅自维修，在需要维修时，请联系售后人员。
4. 保养规程经常性的维护和保养有助于延长液位计寿命。
1.外部清洁：每隔三个月，检查开关栏和漂浮体，清洗灰尘和污垢附着物；2.防锈处理：每个月检查所有部件的防锈情况，未保持良好时，请及时进行处理；3.接点清洁：每三个月，请对仪器内部进行检查，仔细清洁接点以保证信号的准确输出。
使用电气清洗剂进行清洁时，请务必电源关闭后再进行；4.定期校准：在记录每次检测结果后，请按使用说明书指引，定期对液位计进行校准以确保信息输出满足控制的需要。
以上操作方法及步骤仅作为参考，如有其他需要请参考官方文档或者与售后人员联系，切勿进行自行操作。
5. 结束语电接点液位计是一种非常实用的工具，使用前就需要遵循安全操作及维护保养规范。
我们希望这篇文档能够为使用者提供有帮助的信息。
DQS型电接点水位计
目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。
二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。
电接点水位计
目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。
主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。
2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。
其中普通型见图1，自补偿型见图2 。
2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。
由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。
2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。
但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。
又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。
针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。
伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。
而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。
电接点水位计说明书(4代)
1 用 途----------------------------------------------------1 2 型号说明---------------------------------------------------1 3 结构与原理------------------------------------------------1 4 技 术 参 数 -----------------------------------------------3 5 安装、调试-----------------------------------------------8 6 使用、维修及注意事项------------------------------------15 7 配件供应------------------------------------------------17 附 录：电接点水位计显示值修正曲线-------------------------18 附图 1：二次仪表与现场接线示意图（152×76）------------19 附图 2：二次仪表与现场接线示意图（152×152）-----------20 订货须知------------------------------------------------21
材质
筒体规格 D×S(mm)/
材质
Ø89×4 /20G
Ø28×4 /20G Ø89×14 /20G
Ø102×20 /20G
电极形式
□ 压 入 式 （ Y）
□ 旋 入 式 （ X） （ 用 户 可 自 行 选 择 ）
二次仪表开口 尺 寸 (高 ×宽 )
汽水管中心距 L(mm) L1(mm)
□ 152×76
电接点水位计说明书2010.7.6-E
Attaining the authentication certificate of ISO9001 International Standard QualityDQS SeriesElectrode Water Level GaugeOperation ManualEnglishChangchun Boiler Instrument Program- controlling Equipment Co., Ltd. P .R. ChinaThe Brief Introduction of Corporation The company，Changchun Boiler Instrument Program-controlling Equipment Co., Ltd. is a stock company constituted by main body of Changchun Boiler Instrument General Factory. The factory was built in April, 1980, was the only specific factory to produce the observation instrument with water level (liquid level) for the dynamoelectrode equipment, observation device with object level, industrial TV observation system, the measurement device of water’s flux, the auto-controlled products appointed by the original Mechanic Electron Industrial Ministry. It is the member of China Dynamoelectrode equipment Association. It is the recommended factory to produce the main auxiliary equipment of thermal power by national electrode power company electrode power programming designing institute. It is the appointed factory by national 38 large-scale thermal power group enterprises. It is the cognizance corporation to produce metric instrument and assistant fittings of boiler pressure vessel by government.The corporation is the advanced enterprise with provincial class, high & new technical enterprise of Jilin province, AAA-class enterprise of China enterprises images, AAA-class credit of bank. It won the ISO9001 international qualities standard attestation certificate in October, 1997 and exchanged ISO9001:2000 certificate in 2001.The corporation has been producing the supported products for the thermal power for more than 20 years. At present, the products have five sorts, 38 kinds and 168 specifications. The products are the supported products for national 978 large-scale, middle-scale and small-scale fuel electrode plant and 5 large-scale, middle-scale and small-scale boilermakers in China. The products has been exported with the main frame to nine countries and districts such as Pakistan, Indonesia, Thailand, Bengal, Iraq, Iran and Vietnam. The products have good reputation in home and abroad.Promises of service after sale is to enhance before sale, midst sale, and after sale service, it is carried through the whole course of production’s making, installing, adjusting, and using that providing 24-Hour service, overtaken service and whole course service.Contents1. Application------------------------------------------------------------------12.Model Description-------------------------------------------------------------13. Structure and Principle-----------------------------------------------------14. Technical Parameter-------------------------------------------------------35. Installation and Conditioning----------------------------------------------86. Utilization, Repairing and Notes-----------------------------------------177. Accessories Supplied-----------------------------------------------------20 Appendix --------------------------------------------------------------------21 Attached Drawing1-----------------------------------------------------------22 Attached Drawing2-----------------------------------------------------------23 Notice for Ordering-------------------------------------------------------------241. ApplicationDQS □-1.6～32-Y/X （replaced original model:DQS-76/152、UDZ ）type electrode water level gauge is mainly used in monitoring the water level of various drums and measurement on high and low voltage heaters, generators, evaporators and water tanks etc., and it has the function of output of warning node.2. Model DescriptionFor example: DQS6-32-19Y type.3. Structure and principal3.1 The water level gauge is made up of measuring cylinder, ceramic electrode, secondary instrument etc.The model of secondary meter: DQS-76The cut-off dimension on the panel (Height X width mm):152×76、76×152、152×152、205×76The size of secondary meter mounted on the wall (height X width X depth mm):264×184×95.The secondary meter above has the function of the 4～20mA output.The type of electrode:The electrode without screw thread: DJY2612-115(The seal with the wrap gasket) The electrode without screw thread: DJY2212-115 (The seal with the copper gasket) The electrode with screw thread: DJM1615-115，DJM1615-87 (The seal with the copper gasket)3.2 The instruments adopts the customary marks of heat engineering, that is the double-color beam combined by red steam and green water and the LED, which makes it possible to view the positions of the steam and water. 3.3 The diagram of the structural principle is shown in Fig.1 .Y19326DQS 电极形式：压入式为Y ，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别：电接点水位计① measured vessels ② the field ③ measuring cylinder ④ electrode ⑤ cable ⑥ blow-down valve ⑦ electrodeity controlling room⑧ secondary instrument ⑨ display of the water level ⑩ Protective interlocking outputFig.1 The structural principle diagram3.4 Operational principles and FeaturesThis water level gauge measures according to the different features of the conductivity of water and steam in the boiler. With the change of liquid level, part of the electrode is dipped into the water, and part of the electrode is dipped into the steam, while the electrode in the water of the boiler has less impedance to the cylinder and the electrode in the steam of the boiler has more impedance to the cylinder. According to these features, the non-electrodeity water level can be converted into electrodeity, delivered to the secondary instrument, thus realizing the display of the water level and warning output.The double-color beam is used in the secondary instrument for the displaying of water level. All parameter uses digital setup. The setting range of the level is -9999～+9999 and the quantity of electrode is 5~40, The seven channels can be at any of the height of the on-line program with lower warning output. All the parameter can be set up on-line and can store the memory when the electrode is lost. So it is applicable for the electrode contact measuring cylinders with the warning with water level lower than 40 points and 7 channels (including the cylinders manufactured by other factories).For the requirements that the alarm channel is more than 7 channels, the user need purchase the remote display meter additional, it has the 8 channels alarming and can be connected with the secondary meter, the quantity of the connected the secondary容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出meter is not limited.The meter can be used for all kinds of the water status on different area. It can measure availably the chlorine water with the high conductivity to the hydroxybenzene liquid with super-low conductivity; the water conductivity can be to 10M ohm. It is applicable for various water resistances in different regions, offering great convenience to the field application.The secondary instrument has two output channel of 4～20mA, applicable for the field control and connected with DCS system and one channel of RS485 digital signals.At the same time, making use of the high-input features of the impedance, only micro current in the signal input loop can run through the electrode, and reduce to the lowest limit of the chemical corrosion produced by the measured liquid. So, the utilization of the instrument can prolong the life of electrode. In addition，the secondary meter can be used for the monitoring of water level of various drums in different pressure and different water.4. Technical parameter4.1 The technical parameter for measuring cylinders4.1.1The structural diagram of the measuring cylinder is shown in Fig.3.1. Measuring cylinder2.Steam pipe3.Electrode4.The cover of electrode5. Electrode support seat6. Water pipe7. Blow-down pipeFig.3: The structural diagram of the measuring cylinder4.1.2 The performance parameter and outline dimension of measuring cylinders is to see sheet 1.Sheet 1 the performance parameter and outline dimension of measuring cylinders4.1.3The position of electrode distributing is to see the sheet 2.Sheet2 The position of electrode distributing for measuring cylinders 4.2The technical parameter of the secondary meter 4.2.1The ambient working conditions:The ambient temperature: -20℃～+50℃;The relative humidity: < 80%, without condensation.ModelDQS □-1.6～32-□Y/XNominal Pressure (MPa) 1.6 2.5 4.0 6.4 10 16 25 32 Working Pressure (MPa) ≤1.01.62.5 4.06.411.5 15.5 21.5 Equalizing value (h=H △-h) 0255070Working Temp. ()℃Saturation steam Temp.Flange （4）Weld （6）PN1.6PN2.5 PN4.0PN6.4PN10DN25DN20JB/T82.2-94Connect SizeJB/T81-94B(Concave)d1×S1(mm)/Material Ø38×5 /20GBlowdown Pipe standard d2×S2(mm)/MaterialØ28×4 /20G Body Spec. D ×S(mm)/Material Ø89×4 /20GØ89×14 /20GØ102×20 /20GElectrode form□without screw thread （Y ） □with screw thread （X ） （selected by user ）Cut-off size of secondary Meter (height × width ) mm□152×76 □76×152 □152×152 □205×76（The size above can be select by user, if it is not be selected, thesecondary meter should be 152X76.）C-C (mm)440、600、670、800，If the C-C value above is different with theuser, we can fabricate according to the requirements of user.When ordering, refer to the content in sheet above and fill in the requirements. (The Equalizing value should be made with the local bi-color gauge at the same time.)C-C Quantity of electrode Electrode position distributionAlarm electrode440 150，±15，±30，±50，±75，±100，±150，±200 600 17 0，±15，±30，±50，±75，±100，±150，±200，±250 670 19 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 800 190，±25，±50，±75，±100，±150，±200，±250，±300，±350≥100019pcs 、24 pcs 、32pcs 。
UDZ电接点液位计说明书
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出,供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。
电接点液位计说明书
吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V±5% 50HZ <1A2.3被测液体阻抗条件：0-100KΩ2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
电接点水位计说明书
率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。
二、主要功能１、数码管和发光二极管两种显示方式。
醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。
２、能测量出各电极当前阻值（单位KΩ）。
３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。
４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。
５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。
继电器均为常开触点输出供外接使用。
６、有4－20mA信号输出。
７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。
三、技术参数１、工作电压：220V+22V、50Hz 。
２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。
３、继电器输出结点容量：220V、3A 。
４、整机功率：10W 。
５、二次表开孔尺寸：76mm×151mm 。
６、工作时间：连续运行。
四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
UDZ-系列智能电接点水位计技术说明书
UDZ-系列智能电接点水位计技术使用说明书无锡银洲自动化设备厂电话：*************/138****1531网址：一、概述UDZ-系列智能电接点水位计是我厂技术科在原UDZ-Ⅱ型的基础上研制开发的新产品、它采用单片计算机控制，使水位具有智能判断和分析功能。
其性能稳定、工作可靠、维修方便。
主要用于中温中压、高温高压锅炉汽包水位的监视和控制，也适用于除氧器、凝汽器及水箱等水位的测量。
二、功能特点1、用双色发光管和数码管醒目直观地显示水汽位置。
绿色表示水相，红色表示汽相。
2、能在各种水质环境中工作，根据测得的水汽阻值，任意设定临界点。
3、能自动检测面板上所有发管二极管和数码管的好坏。
4、具有六组水位越限报警功能，高1、高2、高3、低1、低2、低3.5、有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。
6、有4~20mA信号输出，RS485标准通讯口。
7、有故障指示及保护功能。
在水位未达到上、下限报警时，如这些点的电极与简体短路，仪表则不报警和保护动作；在水位达到上、下限报警时，如这些点的电极断路，报警和保护功能照样动作。
8、电极采用交流供电，克服了用户以前由于直流供电而使电极极化、易损坏和易结垢的缺陷，延长了电极使用寿命。
9、采用了强抗干扰措施，能克服线路多。
传输距离长带来的各种干扰。
三、主要技术指标1、测量范围：最大23个点2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意选择6点作报警点，可通过按键任意设定）3、供电电源：220V·AC±10% 50Hz±2Hz4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）开孔尺寸：76＋1×152＋1（宽×高）5、墙挂式变送转换器外形：200×120×75（长×宽×高）四、面板说明 盘装式 数码显示上上限报警灯上限报警灯 下限报警灯下下限报警灯极下限报警灯 电极短路指示灯电极断路指示灯 排污指示灯设置键工作键上升键图一H3 H2 H1 1.1 1.2 1.3短路断路排污模拟显示设置 工作< 左移键 极上限报警灯墙挂式H3H2H11.11.21.3短路断路排污设置工作<图二图一功能说明：数码显示：用数字显示水位值模拟显示：由二排红、绿发光管组成极上限报警灯：当水位达到极上限位置时，该红灯发出闪光信号上上限报警灯：当水位达到上上限位置时，该红灯发出闪光信号上限报警灯：当水位达到上限位置时，该红灯发出闪光信号下限报警灯：当水位低于下限位置时，该红灯发出闪光信号下下限报警灯：当水位低于下下限位置时，该红灯发出闪光信号极下限报警灯：当水位低于极下限位置时，该红灯发出闪光信号短路指示灯：当电极与简体短路时，该红灯发出闪光信号断路指示灯：当电极断路时，该红灯发出闪光信号排污信号：当在排污时，该红灯就点亮设置键：为设置参数和确认功能工作键：在设置状态，按此键就退回工作状态左移键：在设置参数时，此键作修改参数用，在工作状态按此键作检测用（面板上所有发光管、数码管点亮3秒）五、安装和操作说明1、液位变送器（测量筒包括电接点）安装1.1测量筒在安装前必须用四氯化碳或其它洗涤剂清洗，去除油污和铁屑1.2测量筒必须垂直安装1.3测量筒和被测容器用二根连通管相接，中间安装一定规格阀门，以利于运行中更换电接点1.4电接点装上测量筒前，先用兆欧表测试其绝缘电阻应大于50MΩ。
电接点水位计说明书
率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。
二、主要功能１、数码管和发光二极管两种显示方式。
醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。
２、能测量出各电极当前阻值（单位KΩ）。
３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。
４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。
５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。
继电器均为常开触点输出供外接使用。
６、有4－20mA信号输出。
７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。
三、技术参数１、工作电压：220V+22V、50Hz 。
２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。
３、继电器输出结点容量：220V、3A 。
４、整机功率：10W 。
５、二次表开孔尺寸：76mm×151mm 。
６、工作时间：连续运行。
四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
水位计,平衡容器使用说明
TPH-A(B)(C)(D)型差压式水位计(平衡容器)使用说明运行:1、关闭三阀组的两侧截止阀,打开汽、水连管截止阀.2、打开三组阀的中间平衡阀,用电流表测量差压变送器输出电流,由于此时差压值为零,电流输出应为4mA.否则调整差压变送器零点.3、打开三阀组的两侧截止阀,关闭三组阀上的平衡阀,系统进入工作状态.TC-SW100-IB型高压双色水位计使用说明为了锅炉和您的人身安全,希望操作者严格的按说明书指导操作,以避免发生各种事故,且可延长水位计的使用寿命.正常使用寿命八年不许超期使用.无论是首次投入使用,还是停车后再用,本使用方法都是使用的.调试及启用的整个过程,应在接通电源、视场明亮条件下进行.1)加热水位计a)把各阀门向右(顺时针方向)旋转,全关闭.b)把排污阀向左(反时针方向)转一周,微开.c)把汽阀向左转1/4周,微开,使蒸汽进入水位计腔体,从排污阀排出.水位计温度逐渐升高,在周围空气温度为20°C时约40分钟以后,将达到所需温度.2)追加紧固压盖螺栓由于水位计温度升高,各部件受热膨胀,回引起密封状态变化.所以,需要追加紧固压盖以防泄漏.a)关闭汽阀b)用扭矩扳手以20、40、60、80Nm力矩层次,按下图顺序紧固.13 9 3 1 5 7 1114 8 6 2 4 10 123)向水位计导入热水、蒸汽,并确定水位.在导入水汽之前,操作者一定站在水位计的侧面,不可站在前面工作.a)关闭排污阀.b)把水阀缓慢开1/4周,向水位计内徐徐导入热水.注意:水阀切不可开的太大,否则安全球将动作,堵死水路无法进入工作.如果安全球已堵住通路,可关闭此阀,并重新缓慢开启。
C)慢慢打开汽阀1/4周,向水位计内徐徐导入蒸汽。
若在此之前安全球已动作,则由于水位计汽压升高,安全球回自动脱落,在开水阀即可放入热水。
\d)把汽阀和水阀全部打开。
e)认真观察水位,锅水开始进入水位计,使水位逐渐升高,直到水位不变为止。
DQS型电接点水位计
实用文档目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。
二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。
