SWL系列蜗轮丝杆升降机

合集下载

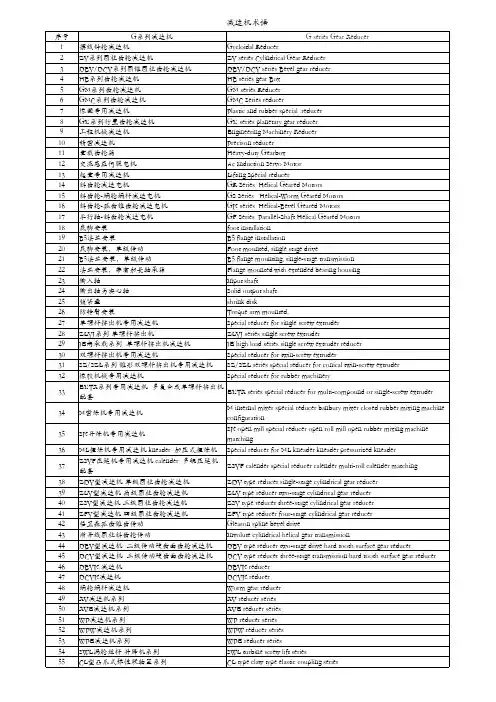

减速机专业术语中英文表

CL型凸爪式弹性联轴器系列
CL type claw type elastic coupling series
56 恒功率 57 输出转速 na [r/min] 58 输出转矩 Ma [N.m] 59 减速比 i 60 许用径向载荷 Fra [kN] 61 fB: 使用系数 62 机型号 63 级数 64 平键 65 矩形花键 66 渐开线花键 67 输出轴孔类型
SK开炼机专用减速机
SK open mill special reducer open roll mill open rubber mixing machine matching
ML捏炼机专用减速机 kneader 加压式捏炼机 Special reducer for ML kneader kneader pressurized kneader
减速机术语
G系列减速机
G series Gear Reducer
摆线针轮减速机
Gycloidal Reducer
ZY系列圆柱齿轮减速机
ZY series Cylindrical Gear Reducer
DBY/DCY系列圆锥圆柱齿轮减速机
DBY/DCY series Bevel gear reducer
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
33
34
35
36
37
38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55
ZLY型减速机两级圆柱齿减速机
ZLY type reducer two-stage cylindrical gear reducer

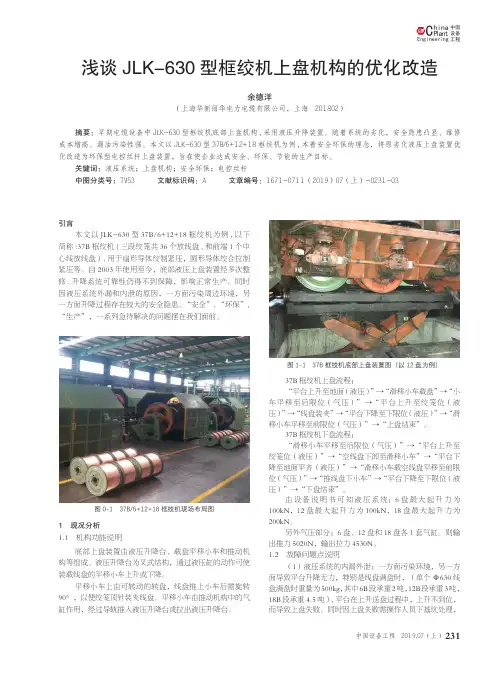

浅谈JLK-630型框绞机上盘机构的优化改造

231中国设备工程Engineer ing hina C P l ant中国设备工程 2019.07（上）引言本文以JLK-630型37B/6+12+18框绞机为例,以下简称:37B 框绞机(三段绞笼共36个放线盘,和前端1个中心线放线盘）,用于扇形导体绞制紧压，圆形导体绞合拉制紧压等。

自2003年使用至今，底部液压上盘装置经多次整修,升降系统可靠性仍得不到保障，影响正常生产。

同时因液压系统外漏和内泄的原因，一方面污染周边环境，另一方面升降过程存在较大的安全隐患。

“安全”、“环保”、“生产”，一系列急待解决的问题摆在我们面前。

图0-1 37B/6+12+18框绞机现场布局图1 现况分析1.1 机构功能说明底部上盘装置由液压升降台、载盘平移小车和推动机构等组成。

液压升降台为叉式结构，通过液压缸的动作可使装载线盘的平移小车上升或下降。

平移小车上由可转动的转盘，线盘推上小车后需旋转90°，以便绞笼顶针装夹线盘。

平移小车由推动机构中的气缸作用，经过导轨推入液压升降台或拉出液压升降台。

浅谈JLK-630型框绞机上盘机构的优化改造余德洋（上海华新丽华电力电缆有限公司，上海 201802）摘要：早期电缆设备中JLK-630型框绞机底部上盘机构,采用液压升降装置。

随着系统的劣化，安全隐患凸显、维修成本增高、漏油污染性强。

本文以JLK-630型37B/6+12+18框绞机为例,本着安全环保的理念，将原劣化液压上盘装置优化改造为环保型电控丝杆上盘装置，旨在使企业达成安全、环保、节能的生产目标。

关键词：液压系统；上盘机构；安全环保；电控丝杆中图分类号：TV53 文献标识码：A 文章编号：1671-0711（2019）07（上）-0231-03图1-1 37B 框绞机底部上盘装置图（以12盘为例）37B 框绞机上盘流程：“平台上升至地面（液压）”→“滑移小车载盘”→“小车平移至后限位（气压）”→“平台上升至绞笼位（液压）”→“线盘装夹”→“平台下降至下限位（液压）”→“滑移小车平移至前限位（气压）”→“上盘结束”。

丝杆升降机丝杆升降原理是什么

丝杆升降机是一种基础起重部件，广泛应用于机械、冶金、建筑、化工、医疗、文化卫生等诸多领域。

能按一定程序准确地控制、调整、提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动，下面说说它的工作原理。

丝杆升降机是由蜗轮减速机和丝杆组成，其减速部件是蜗杆传动，利用蜗杆带动蜗轮实现减速。

蜗轮相当于升降丝杆的螺母，和升降丝杆相匹配。

蜗轮中间是内螺纹结构，相当于升降丝杆的螺母，和升降丝杆相匹配。

丝杆升降机升降速度等于蜗杆输入转速除以蜗轮蜗杆的减速比，然后乘以升降丝杆的螺距。

由于其结构的原因，这种丝杆升降机一般采用润滑脂润滑，部分系列有采用润滑油润滑，要比润滑脂润滑的系列更具有寿命长、工作稳定的优点。

蜗轮丝杠升降机的温度升高，会导致丝杠升降机蜗轮箱内的各个零配件因热胀系数不同而产生配合上的差异，形成配合面间隙。

减速机所使用的润滑油等油液，也会在高温的作用下变稀或变质，形成泄漏或润滑失效。

丝杆升降机的发热和漏油蜗轮丝杠升降机在设计时出于提高运行效率的目的，所采用的蜗轮都以有色金属作为主要材料，蜗杆多使用硬质钢材，因此在滑动摩擦传动的运行过程中，蜗轮蜗杆就会产生较大的热量，提高减速机的温度。

蜗轮蜗杆减速机的蜗杆轴承损坏主要表现为轴承的生锈、腐蚀等，发生这一问题的主要原因是减速向内的齿轮润滑不足，或是齿轮油被乳化而产生的润滑失效。

蜗轮蜗杆减速机在停止运行后，齿轮油会因为冷却产生的冷凝水产生乳化。

螺旋升降机有快速P、慢速M两种速度，这是由蜗轮蜗杆传动比决定的。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。

公司技术力量雄厚，具有多名国内外技术专家，通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

为客户创造价值，为社会创造财富是我们的责任；精致、有效、创新是优励人的承诺,也是本企业长期发展所坚持的核心理念。

SWL20吨蜗轮丝杠升降机具体型号参数

江苏泰兴减速机总厂专业生产：摆线针轮减速机，齿轮减速机，蜗轮蜗杆减速机，包络减速机，行星齿轮减速机，电动
滚筒等，同时提供：减速机价格查询，减速机型号查询，减速机厂家查询。
摆线针轮减速机齿轮减速机蜗轮蜗杆减速机包络减速机行星齿轮减速机电动滚筒等同时提供
SWL20吨蜗轮丝杠升降机具体型号参数
以下内容由南京减速机编辑提供：
1、 SWL20吨蜗轮丝杠升降机1型结构具体减速机型号表示有以下十六种： SWL20P-1A-I-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1A-I-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1B-I-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1B-I-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1A-II-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1A-II-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1B-II-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1B-II-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1A-III-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1A-III-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1B-III-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1B-III-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1A-IV-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1A-IV-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20P-1B-IV-（行程根据客户要求例： 300mm） -FZ丝杠升降机 SWL20M-1B-IV-（行程根据客户要求例： 300mm） -FZ丝杠升降机以上产品为蜗轮旋转丝杠做轴向运动

中望三维软件环境下SWL丝杆升降机的结构设计及运动仿真

第47卷第1期2021年2月农业装备技术Agricultural Equipment&TechnologyVol.477.1Feb.2021中"三维％件'境下SWL丝杆升降机的结构234567真陈莉娟，孙挥，娄玉萍(宜兴高等职业技术学校，江苏宜兴214200)摘要：中望三维软件在对机构进行建模的同时，能模拟机构运行的过程，同时还可以演示机构的运动过程，并做成动画文件，用于演示和存档。

以SWL丝杆升降机为例，介绍了三维实体建模过程和方法，并进行升降机的三维装配和升降机的动画演示V关键词：SWL丝杆升降机；中望三维；三维设计;运动仿真Structure design and motion simulation of SWL screw lifter under Zhongwang3D software environmentChen Lijuan,sunHui,Lou Yuping(Yixing Higher vocational School,Yixing214206=Chin:)Absrtact：Zhongwang3D software can simulate the operation process of the mechanism while modeling the mechanism,and can also demonstrate the motion process of the mechanism,and make animation files for demonstration and archiving.Taking SWL screw elevator as an example,this paper introduces the process and method of3D solid modeling,and carries out the3D assembly of the elevator,and carries out the animation demonstration of the elevator.Key words：SWL screw lifter;middle view3D;3D design;motion simulation1设计背景现代科学技术的发展推动了不同学科的交叉与渗透，使机械工业的技术结构、产品、功能与构成发生了巨大变化，特别是2013年我们国家提岀工业4.0之后，工业生产智能化开始了快速发展阶段。

丝杆升降机工作原理

丝杆升降机工作原理丝杆升降机是一种常用于垂直运输的机械装置，主要由电机、减速器、螺杆、螺母和导轨组成。

它的工作原理是通过电机驱动螺杆旋转，使螺母在丝杆上升降，从而实现物体的垂直运输。

丝杆升降机的工作原理可以分为以下几个步骤：1. 电机驱动：丝杆升降机通过电机提供动力，电机在起重机的底部或者顶部安装，通常使用三相异步电动机或直流电动机，根据需要选择不同功率的电机。

电机通过轴连接到减速器上，转动减速器的输出轴。

2. 减速器：减速器是连接电机和螺杆的重要组成部分，主要用于降低电机的转速，增加扭矩。

减速器通常采用齿轮传动原理，通过齿轮的配合来实现传动比的改变。

减速器还起到平衡和支撑丝杆的作用。

3. 螺杆和螺母：螺杆是丝杆升降机的主要工作部件，通常由优质的合金钢制成。

螺杆具有一定的螺旋角度，螺纹固定在导轨上。

螺杆的转动通过螺纹与螺母的对应配合，使螺母在丝杆上升降。

螺母通常采用黄铜、铁或塑料制成，具有良好的耐磨性和自润滑性。

4. 导轨：导轨位于丝杆的两侧，用于支撑和固定螺杆，使螺杆能够顺利转动，并使螺母在丝杆上升降时保持稳定。

导轨通常由优质的钢材制成，具有足够的强度和刚性。

5. 控制系统：丝杆升降机的控制系统主要由电气元件、传感器和控制器组成。

传感器用于检测和控制升降机的位置和状态，控制器根据传感器提供的信号，对电机进行控制和调节，从而实现对升降机的操作和控制。

在工作过程中，用户可以通过控制系统控制丝杆升降机的运行和停止，以及升降速度的调节。

当电机启动后，通过减速器的作用使螺杆开始旋转，螺纹与螺母的配合使得螺母在丝杆上升降。

当螺杆转动时，螺纹上的离心力将螺母推动向上或向下移动，从而实现物体的垂直运输。

丝杆升降机具有结构简单、传动效率高、运行平稳、负载能力大等优点，被广泛应用于工业生产、仓储物流和建筑工程等领域。

在工业生产中，丝杆升降机可用于起重、装卸、加工和组装操作；在仓储物流中，可用于货物的垂直运输和货架的高度调节；在建筑工程中，可用于施工现场的升降运输和人员的走道设置等。

丝杆升降机原理结构

丝杆升降机，又称蜗轮丝杆升降机，可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。

能按一定程序准确地控制调整提升或推进的高度，既可以用电动机或其它动力直接带动，也可以手动。

滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。

滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长。

丝杆升降机是由蜗轮减速机和丝杆组成，其减速部件是蜗杆传动，利用蜗杆带动蜗轮实现减速。

蜗轮相当于升降丝杆的螺母，和升降丝杆相匹配。

蜗轮中间是内螺纹结构，相当于升降丝杆的螺母，和升降丝杆相匹配。

丝杆升降机升降速度等于蜗杆输入转速除以蜗轮蜗杆的减速比，然后乘以升降丝杆的螺距。

由于其结构的原因，这种丝杆升降机一般采用润滑脂润滑，部分系列有采用润滑油润滑，要比润滑脂润滑的系列更具有寿命长、工作稳定的优点。

当蜗杆的导程角小于啮合齿之间的等效摩擦角时，结构是自锁的，可以实现反向自锁，也就是说，蜗杆只能通过蜗杆移动，而不能通过蜗杆移动蜗轮。

例如，在其重型机械中使用的自锁式蜗杆结构中，反向可锁定性可用于安全维护。

丝杆升降机几乎可用于需要机械位移传动的任何地方。

铁路车辆用于车辆升降架，大型弹性夹紧，分度工具，焊接机器人等；建筑业起重装置，大门窗自动开门或关门装置；水利等工业大门开启装置，雷达和太阳能遥感装置；医疗器械，升降台和汽车制造用起重装置；航空航天，国防和军事传输等等。

如今，丝杆升降机基本上也有着各种不同的方式和方法，常见的一般都是采用梯形的，而且他们都具有自动锁定的功能，相对来讲可以更好的来适应一些因素，或者是低频率的切合，没有相关的制动装置。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。

公司技术力量雄厚，具有多名国内外技术专家，通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

SWL升降机

SWL1、SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100等SWL蜗轮丝杠升降机。

上海锡蓝减速机厂4000-64-9989.产品特点:SWL升降机，SWL蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

SWL升降机，SWL蜗轮丝杆升降机技术参数：1.丝杆升降机提升速度：150mm/min～1800mm/min2.丝杆升降机输入功率：0.55-17.5KW3.丝杆升降机螺距范围：6-25mm4.丝杆升降机承载范围：1T-50T5.丝杆升降机结构形式：电机直联式，单入力轴、双入力轴具体行程可以根据客户的要求订制。

技术参数：1、结构型式：1型——丝杆作轴向移动; 2型——丝杆作旋转运动、螺母作轴向移动。

2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)5、提升承载能力：1kN、2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、50kN、 100kN6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)。

螺旋升降机使用说明书

)25
35.2
〜6.8
27〜
-47
UDL0.18-NMRV04(
)30
29.3
〜5.7
30〜
-51
UDL0.18-NMRV04(
)40
22亠
丿4.3
37〜
-62
UDL0.18-NMRV04(
)40
22亠
丿4.3
38〜
-63
UDL0.18-NMRV05(
)50
17.6
〜3.4
43〜
-60
UDL0.18-NMRV05(
UDL0.55-NMRV06；
3 15
66.7“
-13.3
48〜
七、螺旋升降机减速器选型：
UD0.55-NMRV0.63
减速比10
转速100〜20r/mi n
转矩34〜63N- M
参见附录1(UD(L)无级变速器与NMR蜗轮减速器组合相关说明)
八、螺旋升降机电动机选型：
三相异步电动机
型号YW801-4
功率0.55KW
电压380V
电流0.56A
转速1400r/mi n
)50
17.6
〜3.4
44〜
-73
UDL0.18-NMRV05(
)60
14.7
〜2.8
50〜
-80
UDL0.18-NMRV05(
)80
11亠
/2.1
59〜
-82
UDL0.18-NMRV05(
)100
8.8-
-1.7
66〜
〜79
UDL0.37-NMRV05(
)7.5
133亠
/26.7
19〜

SWL系列蜗轮丝杆升降机

SWL系列蜗轮丝杆升降机产品特点：1、JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

2、价格经济、结构紧凑、操作简单、保养方便。

3、低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，即使没有制动装置也可保持载重。

SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

丝杆升降机联动方式有2台升降机联动，3台升降机的联动，4台升降机联动和8台升降机联动等等。

广泛用于食品，制药，化工，钢铁，冶金，纺织，塑料，造纸等机械设备，流水线等行业。

主要产品有SWL蜗轮丝杆升降机，QWL蜗轮丝杆升降机，JWM梯形丝杆升降机，JWB滚珠丝杆升降机，TRSS蜗轮蜗杆升降机，JRSS蜗轮蜗杆千斤顶，SJA螺旋丝杆升降机，SJB滚珠丝杆升降机，HK螺杆升降机，MA螺旋丝杠升降机升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。

丝杠上的螺母作轴向移动。

装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。

涡轮丝杠升降机原理

涡轮丝杠升降机原理
涡轮丝杠升降机是一种常见的垂直运输设备，主要用于建筑物、工厂、仓库、停车场等场所的货物和人员的运输。

它的升降原理是利用电动机带动蜗轮和蜗杆旋转，使蜗杆带动丝杠旋转，由于丝杠螺距的作用，使升降平台上升或下降。

涡轮丝杠升降机的主要构成部件包括电动机、蜗轮蜗杆、丝杠、升降平台等。

当电动机工作时，通过减速器带动蜗轮和蜗杆旋转，蜗杆又带动丝杠一起旋转，丝杠通过螺距的作用，将旋转运动转化为线性运动，从而带动升降平台上升或下降，完成货物或人员的垂直运输。

涡轮丝杠升降机具有结构紧凑、工作平稳、效率高等优点，是一种广泛应用于物流、工业、交通等领域的升降设备。

它的安全性、稳定性和可靠性也得到了广泛的认可和应用。

- 1 -。

涡轮丝杠升降机原理

涡轮丝杠升降机原理
涡轮丝杠升降机是一种采用涡轮与丝杠相结合的机械升降装置，它能够完成大负载、
高速度、高扭矩的升降运动。

该装置的原理是利用电机驱动涡轮，通过涡轮与丝杠之间的
耦合将扭矩传递到丝杠上，使丝杠沿轴线方向运动，从而推动工作台或载重物体的即时升降，达到物品升降和移动的效果。

该升降机由电机、蜗轮、丝杠、滑块、底座、工作台等部件组成，工作时通过开启电机，将动力传送给涡轮，转动涡轮，涡轮带动蜗轮转动。

蜗轮的转动带动丝杠旋转，并沿
轴线方向前进或后退。

丝杠通过与工作台或载重物体外部螺纹相嵌合，将扭矩传递给载重
物体，使其实现升降运动。

涡轮丝杠升降机具有以下几个特点：
1.高效：涡轮丝杠升降机实现高速度和高负载，可以轻松地搬运大容量的货物。

2.精准：该升降机可以将工作台或载重物体承载到任意高度，在精确和准确的升降过
程中，使货物更加精确的定位和卸载。

3.强韧：涡轮丝杠升降机可以有效地支持重型工作，以及大量的升降承载，具有强大
的扭矩。

4.灵活：涡轮丝杠升降机的尺寸和重量可以根据需要进行调整，根据特定的材料要求
对其进行定制。

5.安全：涡轮丝杠升降机的功能可以帮助减少人体劳动力，大大减少了物品搬运中的
人工伤害和事故风险。

独特的平稳运转方式及自动保护系统有效地避免了意外情况的发生，对于劳动力或工作场所来说是一个有力的保护工具。

总之，涡轮丝杠升降机是一种机械装置，可以很好地解决升降物体、物件定位和搬运
工作，同时本产品还特别注重设计安全保障系统，让工作场所更加安全可靠。

丝杆升降机运行的减速比问题

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120，以SWL15为例：提升力为15吨，也就是150KN（千牛）（1吨重力等于10千牛）。swl字母后面的数字代表起重能力，单位为吨。 SWL系列丝杆升降机就有分几种安装形式和装配方式：一型结构为丝杆做往返运动二型结构为螺母做往返运动、丝杆做自转运动。每种结被下线请您及时更换
丝杆升降机运行的减速比问题
德迈传动生产的丝杆升降机根据型号的不同分为多种减速比，普通的分为快速和慢速，法怎样辨别减速机蜗轮的转向及蜗杆的受力方向滚珠丝杆减速机副的基础知识怎样辨别减速机蜗轮的转向及蜗杆的受力方向蜗轮蜗杆减速机负载试验方法与步骤怎么们要提高升降速度，那么可以在减速比和导程上做些改动。首先，我们可以把速比做小，由8变成6，那么1450/6*7=1691 mm/分，提升速度每分钟比原先提高了400多。如果想再提升，比如达到3000mm/分以上，那么我们可以把丝杆做成双头，导程由7变成14，1450/6*14=3383 mm/分 ,
