理论力学 平时作业

平时作业

试说明：考试为闭卷考试，一般试题由3至6道计算题组成，静力学、运动学、动力学各有1至2道题。

评分标准为：每个式子2分，每个图（受力图、速度图、加速度图）3分，每个答案1分。具体计算方法如模拟题1中第一题。

1．图示支架由两杆AD 、CE 和滑轮等组成，B 处是铰链连接，尺寸如图1所示。在滑轮上吊有重Q ＝1000N 的物体，求支座A 和E 的约束力的大小。（20分）

2. 如图1，D 处是铰链连接。已知kN Q 12 。不计其余构建自重，求固定铰支A 和活动铰支B 的反力，以及杆BC 的内力。（20分）

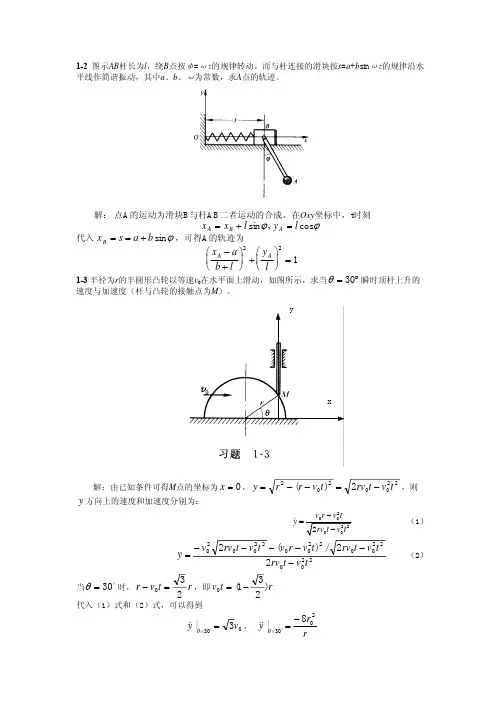

3. 在图2所示平面机构中，半径为r 的半圆形板与曲柄OA 和O 1B 铰接，OA=O 1B=l ，OO 1=AB=2r 。当曲柄OA 转动时，通过半圆形板可带动顶杆MN 上下运动。在图示瞬时，曲柄OA 的角速度为ω，角加速度为零，与水平线OO 1的夹角 60=ϕ，MC 与铅垂线的夹角也为 60=ϕ，试求该瞬时顶杆

MN 的速度和加速度。（25分）

4.小车沿水平方向向右作加速运动，其加速度2/2.49s cm a =。在小车上有一轮绕轴O 转动，转动的规律为26t π

ϕ=（t 以秒计，ϕ以弧

度计），当t=1秒时，轮缘上点A 的位置如图所示， 30=ϕ。

如轮的半径r=18cm ，求此时点A 的加速度的大小。（20分）

6. 匀质曲柄OA 重1G ，长r ，受力偶作用以角度ω转动，并带动总重2G 的滑槽、连杆和活塞B 作水平往复运动。已知机构在铅直面内，在活塞上作用着水平常力F 。试求作用在曲柄O 上的最大水平分力。滑块质量和摩擦都不计。(15分) 图

2
