乌龟图介绍及使用
市场分析过程乌龟图

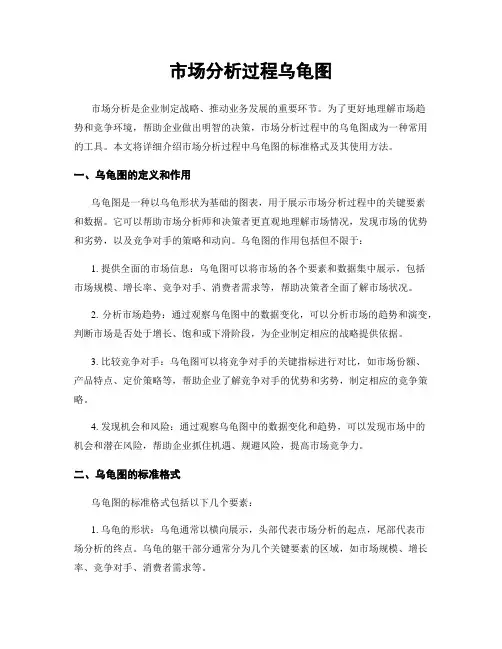

市场分析过程乌龟图市场分析是企业制定战略、推动业务发展的重要环节。
为了更好地理解市场趋势和竞争环境，帮助企业做出明智的决策，市场分析过程中的乌龟图成为一种常用的工具。
本文将详细介绍市场分析过程中乌龟图的标准格式及其使用方法。
一、乌龟图的定义和作用乌龟图是一种以乌龟形状为基础的图表，用于展示市场分析过程中的关键要素和数据。
它可以帮助市场分析师和决策者更直观地理解市场情况，发现市场的优势和劣势，以及竞争对手的策略和动向。
乌龟图的作用包括但不限于：1. 提供全面的市场信息：乌龟图可以将市场的各个要素和数据集中展示，包括市场规模、增长率、竞争对手、消费者需求等，帮助决策者全面了解市场状况。
2. 分析市场趋势：通过观察乌龟图中的数据变化，可以分析市场的趋势和演变，判断市场是否处于增长、饱和或下滑阶段，为企业制定相应的战略提供依据。
3. 比较竞争对手：乌龟图可以将竞争对手的关键指标进行对比，如市场份额、产品特点、定价策略等，帮助企业了解竞争对手的优势和劣势，制定相应的竞争策略。
4. 发现机会和风险：通过观察乌龟图中的数据变化和趋势，可以发现市场中的机会和潜在风险，帮助企业抓住机遇、规避风险，提高市场竞争力。
二、乌龟图的标准格式乌龟图的标准格式包括以下几个要素：1. 乌龟的形状：乌龟通常以横向展示，头部代表市场分析的起点，尾部代表市场分析的终点。
乌龟的躯干部分通常分为几个关键要素的区域，如市场规模、增长率、竞争对手、消费者需求等。
2. 数据展示：每个关键要素的区域内展示相应的数据，可以使用数字、图表或其他形式进行展示。
数据可以是实际数值，也可以是相对指标，如市场份额、增长率等。
3. 颜色和图形：乌龟图可以使用不同的颜色和图形来表示不同的要素或数据，以增加可视化效果和易读性。
4. 标题和图例：乌龟图应包含清晰的标题，描述图表的主题或目的。
图例用于解释不同颜色或图形的含义，方便读者理解图表。
三、乌龟图的使用方法乌龟图的使用方法如下：1. 收集市场数据：首先，收集市场分析所需的各种数据，包括市场规模、增长率、竞争对手、消费者需求等。
《乌龟图大全》课件
明确目标与范围是绘制乌龟图的首要步骤，有助于确保项目实施过程中的方向 和聚焦点。
详细描述
在开始绘制乌龟图之前，需要明确项目的目标和范围，包括项目的目标、预期 成果、涉及的领域和范围等。这有助于确保团队成员对项目的整体方向和目标 有清晰的认识。
确定成功要素
总结词
确定成功要素是绘制乌龟图的关键环节，有助于确保项目实施过程中的关键成功 因素得到充分考虑。
总结词
创新性、灵活性
详细描述
该产品研发项目的乌龟图非常有创新性和灵活性，不仅包含了项目的基本信息，还通过 图形和图表的方式，将产品的设计理念、技术实现、市场前景等方面的信息进行了生动 的展示。同时，该乌龟图还根据项目进展情况进行了实时的更新和调整，保证了信息的
准确性和时效性。
01
乌龟图的常见问题 与解决方案
案例二：某建筑项目的乌龟图
总结词
简洁明了、重点突
详细描述
该建筑项目的乌龟图非常简洁明了，重点突 出了项目的关键信息，如项目名称、建设地 点、建设规模、建设内容、施工计划等。通 过简单的图形和文字，将整个建筑项目的概 况进行了清晰的呈现，方便相关人员进行决 策和协调。
案例三：某产品研发项目的乌龟图
统一时间单位
确保乌龟图中使用的所有时间单 位一致，避免混淆和误解。
明确时间节点
在乌龟图中明确标出各个阶段的 时间节点，以便更好地了解进度
情况。
调整时间范围
根据实际情况需要，可以适当调 整乌龟图的时间范围，以便更好
地展示进度情况。
如何提高乌龟图的易读性与可理解性
规范格式
统一字体、字号、颜色和排版等格式，使整个乌 龟图看起来更加整洁、清晰。
数据驱动
动态更新
乌龟图介绍及使用
过程方法分析工具-乌龟图
乌龟图的图解说明
使用什么方式进行
（材料/设备/装置） ③
输 入 （要求是什 么？） ⑥ 使用的关键准则是什么？
过程方法分析工具-乌龟图
乌龟图讲解和举例
This copyrighted is the property of its author wangruijin. E-mail: ruijin.wang@
过程方法分析工具-乌龟图
一、分析前的准备
• 1. 要求各部门首先明确现有过程是否已经有文件， （程序文件，相关法律法规或技术规范，指导文件） • 2. 各部门应明确接口关系,并确保现有过程已经监测/ 评估. • 3. 建立与接口的输入和输出,清楚输入有哪些,由谁向 您提供,输出有哪些,输出给谁. • 4. 现有过程都有哪些记录,是否有清单,有空白表样,是 否会使用,记录提交给谁.
过程方法分析工具-乌龟图
注意事项
• 1. 板块2和板块3及板块7是相互关联的, 板块2的如何做就是你们现行的程序文 件、指导文件、及作法。（作法有时指 保持记录）程序和指导文件涉及的原材 料、配套件、设备、检测手段、模治具 就是松块3的通过什么方式来完成过程。 板块7的证据大多是四阶表单或实物
This copyrighted is the property of its author wangruijin. E-mail: ruijin.wang@
输
入
②（要求是什么？） 输 出 ③ （将要交付的是什么？） 过 程 ① 填写COP或过程名称 管 理 评 审
市场分析过程乌龟图

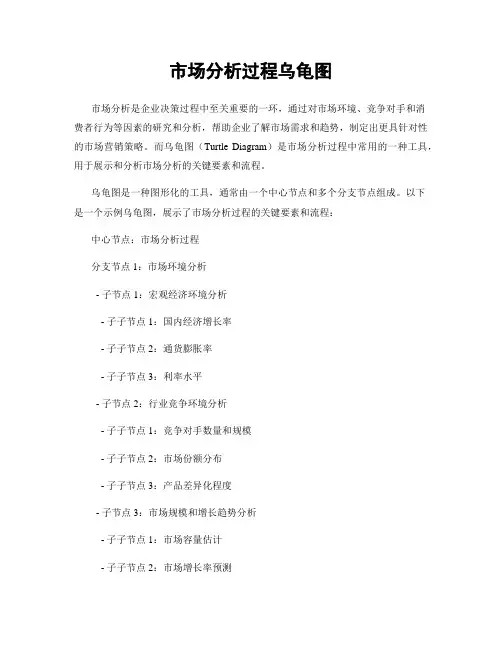

市场分析过程乌龟图市场分析是企业决策过程中至关重要的一环，通过对市场环境、竞争对手和消费者行为等因素的研究和分析，帮助企业了解市场需求和趋势，制定出更具针对性的市场营销策略。
而乌龟图（Turtle Diagram）是市场分析过程中常用的一种工具，用于展示和分析市场分析的关键要素和流程。
乌龟图是一种图形化的工具，通常由一个中心节点和多个分支节点组成。
以下是一个示例乌龟图，展示了市场分析过程的关键要素和流程：中心节点：市场分析过程分支节点1：市场环境分析- 子节点1：宏观经济环境分析- 子子节点1：国内经济增长率- 子子节点2：通货膨胀率- 子子节点3：利率水平- 子节点2：行业竞争环境分析- 子子节点1：竞争对手数量和规模- 子子节点2：市场份额分布- 子子节点3：产品差异化程度- 子节点3：市场规模和增长趋势分析- 子子节点1：市场容量估计- 子子节点2：市场增长率预测- 子子节点3：市场细分和增长机会分支节点2：竞争对手分析- 子节点1：竞争对手定位和策略分析 - 子子节点1：竞争对手产品定位- 子子节点2：竞争对手市场定位- 子子节点3：竞争对手市场营销策略 - 子节点2：竞争对手优势和劣势分析 - 子子节点1：竞争对手产品特点- 子子节点2：竞争对手品牌声誉- 子子节点3：竞争对手销售渠道分支节点3：消费者行为分析- 子节点1：目标市场人口统计分析- 子子节点1：人口数量和结构- 子子节点2：人口消费能力- 子子节点3：人口地理分布- 子节点2：消费者需求和偏好分析- 子子节点1：消费者需求趋势- 子子节点2：消费者购买行为- 子子节点3：消费者品牌偏好通过乌龟图，市场分析团队可以清晰地了解市场分析过程中需要关注的要素和流程，并根据具体情况进行数据收集和分析。
市场环境分析、竞争对手分析和消费者行为分析是市场分析的三个核心方面，通过对这些方面的深入研究，企业可以更好地把握市场机会，制定出更具竞争力的营销策略。
过程关系图-乌龟图
更注重细节和活动间的关系。
两者可以相互补充，帮助使用者更全面地理解过程的逻辑和细
03
节。
与数据流的关联
1
数据流图是一种用于描述数据流动和处理的工具， 与乌龟图在描述过程时关注的重点不同。
2
乌龟图更关注活动和决策的逻辑关系，而数据流 图则更关注数据在系统中的流动和处理。
3
在复杂过程中，可以将乌龟图与数据流图结合使 用，以更全面地描述过程的各个方面。
02
乌龟图的绘制方法
确定过程边界与层次
确定过程的范围和边界，明确过程的 起点和终点。
确定过程的层次结构，将过程分解为 若干个层次，以便更好地理解和组织 过程。
确定过程步骤与活动
详细列出过程的各个步骤和活动，明确每个步骤和活动的输入、输出和主要活动 内容。
对每个步骤和活动进行编号，以便在乌龟图中表示。
使用乌龟图明确服务流程，包括 服务内容、服务标准、服务传递 方式等。
服务资源规划
根据乌龟图中的活动和任务，合 理规划服务所需的人员、设施、 技术等资源。
服务质量监控
通过乌龟图监控服务过程的质量， 确保服务满足客户需求，及时发 现和解决问题。
业务流程优化
流程梳理
使用乌龟图梳理现有业务流程，识别存在的问题 和瓶颈。
监控与测量
服务水平协议的达成情况、客户满意 度调查等。
案例四：业务流程优化的乌龟图
目的
通过乌龟图对业务流程进行可视化描述，帮助企业识别 和解决流程中的瓶颈和问题，提高业务流程的效率和效 果。
输入
现有业务流程图、业务数据等。
输出
优化后的业务流程图、改进措施等。
过程
业务流程调研、问题识别、优化方案制定和实施等阶段 。

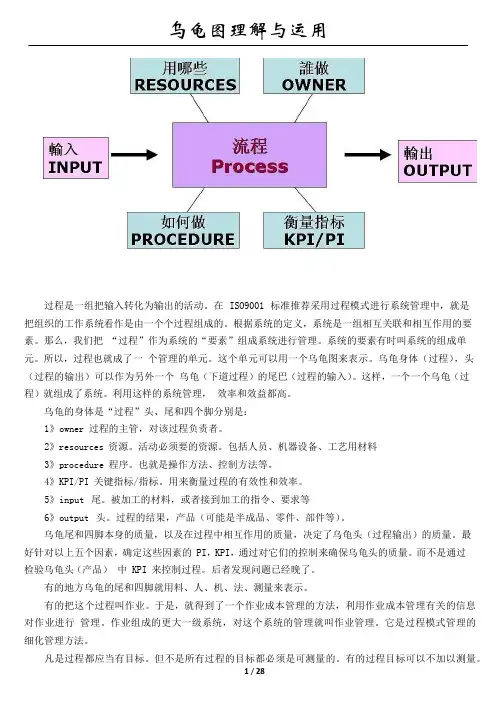

乌龟图理解与运用
过程是一组把输入转化为输出的活动。
在 ISO9001 标准推荐采用过程模式进行系统管理中，就是把组织的工作系统看作是由一个个过程组成的。
根据系统的定义，系统是一组相互关联和相互作用的要素。
那么，我们把“过程”作为系统的“要素”组成系统进行管理。
系统的要素有时叫系统的组成单元。
所以，过程也就成了一个管理的单元。
这个单元可以用一个乌龟图来表示。
乌龟身体（过程），头（过程的输出）可以作为另外一个乌龟（下道过程）的尾巴（过程的输入）。
这样，一个一个乌龟（过程）就组成了系统。
利用这样的系统管理，效率和效益都高。
乌龟的身体是“过程”头、尾和四个脚分别是：1》owner 过程的主管，对该过程负责者。
2》resources 资源。
活动必须要的资源。
包括人员、机器设备、工艺用材料3》procedure 程序。
也就是操作方法、控制方法等。
4》KPI/PI 关键指标/指标。
用来衡量过程的有效性和效率。
5》input 尾。
被加工的材料，或者接到加工的指令、要求等6》output 头。
过程的结果，产品（可能是半成品、零件、部件等）。
乌龟尾和四脚本身的质量，以及在过程中相互作用的质量，决定了乌龟头（过程输出）的质量。
最好针对以上五个因素，确定这些因素的 PI，KPI，通过对它们的控制来确保乌龟头的质量。
而不是通过检验乌龟头（产品）中 KPI 来控制过程。
后者发现问题已经晚了。
有的地方乌龟的尾和四脚就用料、人、机、法、测量来表示。
有的把这个过程叫作业。
于是，就得到了一个作业成本管理的方法，利用作业成本管理有关的信息对作业进行管理。
作业组成的更大一级系统，对这个系统的管理就叫作业管理。
它是过程模式管理的细化管理方法。
凡是过程都应当有目标。
但不是所有过程的目标都必须是可测量的。
有的过程目标可以不加以测量。
有的应当加以测量。
测量的指标可以从以下六方面选择重要的加以考虑：a）顾客满意度。
指内外顾客的满意度。
可以定性测量：很满意、满意、一般、不满意，很不满意。
市场分析过程乌龟图
市场分析过程乌龟图市场分析是企业在制定市场营销策略和决策时必不可少的环节，通过对市场环境、竞争对手、目标客户等因素的分析，匡助企业了解市场需求、预测市场趋势，从而制定出更具针对性的市场营销策略。
而乌龟图（Turtle Diagram）是一种常用的工具，用于展示和分析市场分析过程中的关键要素和步骤。
乌龟图通常由四个主要部份组成，分别是：输入（Input）、过程（Process）、输出（Output）和控制（Control）。
下面将详细介绍这四个部份在市场分析过程中的具体内容。
1. 输入（Input）在市场分析过程中，输入是指影响市场分析的各种因素和数据，包括但不限于以下内容：- 市场环境：包括宏观环境（如经济、政策、法律法规等）和微观环境（如竞争对手、供应链、消费者行为等）。
- 目标客户：对目标客户进行细分和描述，包括人口统计学特征、购买行为、偏好等。
- 市场需求：通过市场调研、问卷调查等方法获取的市场需求信息，包括产品需求、价格敏感度、品牌偏好等。
- 公司资源：包括人力资源、财务资源、技术能力等，对市场分析的深度和广度产生影响。
2. 过程（Process）市场分析的过程是指进行市场分析的具体步骤和方法，可以包括以下内容：- 数据采集：通过市场调研、竞争对手分析、行业报告等渠道采集相关数据和信息。
- 数据分析：对采集到的数据进行整理、清洗和分析，包括统计分析、趋势分析、SWOT分析等。
- 市场定位：通过市场细分和目标客户分析，确定产品或者服务在市场中的定位和竞争策略。
- 市场预测：基于历史数据和趋势分析，对市场未来的发展趋势进行预测和预估。
- 竞争分析：对竞争对手的产品、定价、市场份额等进行分析，以制定针对性的竞争策略。
3. 输出（Output）市场分析的输出是指根据市场分析过程得出的结论和建议，包括但不限于以下内容：- 市场报告：对市场分析结果进行总结和归纳，形成市场报告，以供决策者参考。
- 市场策略：基于市场分析结果，制定出针对性的市场营销策略，包括产品定位、渠道选择、价格策略等。
质量管理体系乌龟图
乌龟图广泛应用于各种行业和 组织，如制造业、服务业、医 疗保健等，用于指导质量管理
的实施和改进。
案例一：生产过程的质量控制
某汽车制造企业使用乌龟图对生产过程进行质量 控制，识别出关键工艺参数和检验点。
通过监控这些关键控制点，企业确保了产品的一 致性和可靠性，减少了不合格品的产生。
乌龟图在该企业质量管理体系中起到了关键作用 ，提高了生产效率和产品质量。
可视化效果优化
未来乌龟图可能会在可视化效果上进行优化，提供更加丰富、生动的 展示方式，提高使用者的阅读体验。
