发明专利说明书范文
发明专利说明书范文一、发明专利申请人信息
申请人：XXX
地址：XXX
电话：XXX
邮编：XXX
二、发明专利名称
一种XXX的发明
三、发明内容
本发明涉及一种XXX，具体包括XXX。
四、发明背景
XXX的发明背景及现状。
五、发明的实施方式
本发明的实施方式包括XXX。
六、发明的有益效果
本发明的有益效果包括XXX。
七、附图说明
图1为XXX的结构示意图。
图2为XXX的工作原理示意图。
图3为XXX的实际应用示意图。
八、权利要求
1. 一种XXX，其特征在于XXX。
2. 一种XXX，其特征在于XXX。
3. 一种XXX，其特征在于XXX。
九、摘要
本发明涉及一种XXX，其特点在于XXX。
以上即为本发明专利说明书的全部内容。
注：此为虚构文档，仅供参考。
说明书附图案例
一、申请发明专利（如有附图）或者实用新型专利应当提交说明书附图，一式一份。
二、实用新型专利申请的说明书附图中应当有表示要求保护的产品的形状、构造或者其结合的附图，不得仅有表示现有技术的附图，或者不得仅有表示产品效果、性能的附图。
三、附图首页用此页，续页可使用同样大小和质量相当的白纸。
纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。
四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。
当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。
2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。
五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。
该编号应当标注在相应附图的正下方。
只有一幅图时不必编号。
六、图的绘制1.应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。
2.剖视图应当标明剖视的方向和被剖视的图的布置。
3.剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。
4.图中各部分应当按比例绘制。
5.附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。
七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。
八、附图标记附图标记应当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致，但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。
九、说明书附图应当在每页下框线居中位置顺序编写页码。
专利说明书附图制作-上传
解文字描述。
强调创新点
02
附图可以突出显示专利的创新点和技术优势，使专利更加易于
理解和记忆。
提供证据支持
03
附图可以作为技术方案的证据，支持专利的权利要求和实施方
式。
附图的种类
结构图
用于展示专利技术方案的各个组成部分及其 相互关系。
示意图
用于展示技术方案的整体结构或操作环境。
流程图
用于展示技术方案的实施过程或操作步骤。
AutoCAD是一款专业的CAD绘图软件，广泛应用于机械、建筑、电子等领域。它提供 了丰富的绘图工具和编辑功能，支持多种文件格式导入和导出，方便与其他软件进行数 据交换。使用AutoCAD可以轻松绘制各种复杂的工程图和零件图，适用于制作高精度、
高要求ห้องสมุดไป่ตู้专利说明书附图。
SolidWorks
总结词
易学易用、工程设计
为方便审查员快速浏览和下载，上传的附图大小应控制在一定范围内。
确保附图命名规范
命名规则
附图的命名应简洁明了，能够准确反映附图的内容和用途。
避免特殊字符
附图的命名中应避免使用特殊字符，以防止在审查过程中出现乱码或无法识别的情况。
04
专利说明书附图制作工具 推荐
AutoCAD
总结词
专业、功能强大
详细描述
VS
详细描述
SolidWorks是一款功能强大的三维CAD 软件，具有直观的用户界面和易用的操作 方式。它提供了丰富的建模工具和工程分 析功能，支持多种文件格式导入和导出。 SolidWorks在工程设计领域应用广泛， 能够快速创建高质量的零件和装配体模型 ，适用于制作详细、准确的专利说明书附 图。
糊处理。
1.说明书摘要和附图
• 5. 有附图的专利申请, 申请人应提交一幅最能 反映该发明技术方案的主要技术特征的附图； • 6．摘要文字部分出现的附图标记要加括号；
二、撰写的简便方式 • 说明书摘要在实际撰写中，通常可采用下面简 便方式: • 将说明书中发明内容中的前两部分的内容, 即 所要解决的技术问题和技术方案复制后，略加 修改补充即可；
• 附图是说明书的一个组成部分。 • 附图的作用在于使人能够直观地、形象 化地理解发明的技术特征和整体技术方 案。 • 对于机械和电学技术领域中的专利申、附图的绘制要求
1．附图图纸周围不得使用框线，图形线条和引 出线应为黑色并且均匀清晰，不得使用铅笔、 圆珠笔、彩色笔绘制，图上不得着色。
• 2. 说明书附图绘制的要求
• 《专利法实施细则》第十九条： 专利法实施细则》第十九条： • “发明的几幅附图以绘在一张图纸上，并按照 ‘图1，图2，……’顺序编号排列。
• 申请文件中的附图标记应当一致。 • “说明书中未提及的附图标记不得在附图中出 现，附图中未出现的附图标记不得在说明书文 字部分中提及。
--本次课结束--
• “附图中除必需的词语外，不应当含有其他注 释。
• 第二节 说明书摘要的撰写 • 说明书摘要是说明书公开内容的概述，它是一 种重要的技术情报，不具有法律效力。
• 即摘要的内容不能作为以后修改说明书或者权 利要求书的根据，也不能用来解释权利的保护 范围。
• 一、撰写要求
• 1. 应写明发明的名称；
• 7．特殊情况下，可以使用照片贴在图纸上作 为附图。例如，显示金相结构或者组织细胞等 的照片。
专利说明书附图说明

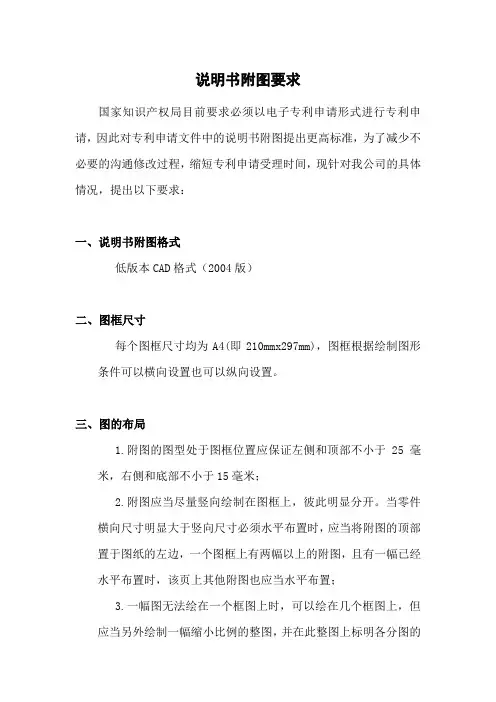

说明书附图要求国家知识产权局目前要求必须以电子专利申请形式进行专利申请，因此对专利申请文件中的说明书附图提出更高标准，为了减少不必要的沟通修改过程，缩短专利申请受理时间，现针对我公司的具体情况，提出以下要求：一、说明书附图格式低版本CAD格式（2004版）二、图框尺寸每个图框尺寸均为A4(即210mmx297mm)，图框根据绘制图形条件可以横向设置也可以纵向设置。
三、图的布局1.附图的图型处于图框位置应保证左侧和顶部不小于25毫米，右侧和底部不小于15毫米；2.附图应当尽量竖向绘制在图框上，彼此明显分开。
当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一个图框上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置；3.一幅图无法绘在一个框图上时，可以绘在几个框图上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。
四、图形绘制1.图形线条颜色均设置为白色（背景色为黑色）；2.图中各部分应当按比例绘制；3.图形线条可有粗细之分，如轮廓线为粗实线，对称线为细点划线……4.剖视图应当标明剖视的方向和被剖视的图的布置；5. 剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）；6. 我公司申报专利文件的附图中经常出现型材截面，要求其剖面绘正规的金属类剖面线，不得采用空白或实体填充形式；7. 图形绘制要依照国家颁布的《机制制图》标准，我公司经常出现问题是标准件（如螺钉、螺栓等）绘制不符合标准要求。
五、图形标记1.零件标记线条采用细实线，且引出线与图形线条不得垂直或平行，部件序号采用阿拉伯数字（1,2,3）编号，尽量以逆时针或顺时针方向来递增数字的形式标注，但并不要求每一幅图中的附图标记连续；2. 申请文件中表示同一组成部分的附图标记应当一致，说明书文字部分中未提及的附图标记不得在附图中出现。
3. 除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。
关于专利申请说明书附图常见的10个问答
关于专利申请说明书附图常见的10个问答附图只是为了说明清楚，对图本身没要求，没有说不能用透视图，应该可以使用的。
分解图、透视图都可以用，只要能是说明技术方案的。
但需注意，按专利审查指南75页规定，外观设计附图不得以阴影线、指示线、虚线。
2、专利申请时说明书附图与说明书摘要附图需一致吗?说明书摘要附图是从说明书附图中选取最具代表性的附图，说明书摘要的附图应该和说明书附图中的一个保持一致。
3、专利说明书中的表格需要像附图一样居中吗?不需要，专利法、实施细则、审查指南上都没有规定。
没有规定的就可以自由发挥。
4、专利说明书中具体实施方式的附图标记加不加括号呀?附图标记说明书中是不用加括号的你把附图标记上的括号去掉递交说明书替换页就可以了。
5、专利说明书附图可以用草图大师画吗?可以。
说明书附图应当用制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，并不得着色和涂改。
附图的大小要适当，应当能清晰地分辨出图中每一个细节，并适合于用照相制版、静电复印、缩微等方式大量复制。
6、申请发明专利不要说明书附图可以吗?如果不需要附图对发明内容进行解释说明，则可以不要说明书附图。
不管是方法还是产品只要没有附图还能表达清楚就可以没有附图。
7、发明专利受理后两个月内，后来突然发现说明书附图有个地方有错误，还能提出修改吗?修改是否收费?不收费。
但是除非是专利局发通知要你改，否则建议将错就错。
如果必须要改，最稳妥的程序是：根据原专利内容另外申请新专利，把所有错误改正确，同时要求原专利的优先权，费用就是新申请一个专利并要求优先权的费。
8、专利说明书附图零件号可以用0来表示吗?没有具体的规定说不可以，但是没见过。
零件号编排的原则是指示清楚，没有重复就可以了。
但由于o与O容易混淆，建议最好别用。
9、专利说明书的格式是怎么样的?您可以登录科易网的找到知识产权频道下属的“专利申请”类表，里边有会教你如何撰写专利说明书，会写说明书应该写哪些东西;或者网站上还有专利申请材料的模板，可供参考。
说明书附图的作用及其在专利程序中的修改
说明书附图的作用及其在专利程序中的修改图被称为“工程师的语言”，它所含有的信息量常常是很大的。
一幅附图所表示的内容，往往用再多的文字语言也无法清楚地予以表示。
因此，对于有附图的说明书来说，附图是其重要的组成部分之一。
本文对说明书附图的作用及其在各个专利程序中的修改进行综合的描述。
说明书附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象化地理解发明或者实用新型的每个技术特征和整体技术方案。
在确定发明和实用新型专利权保护范围时，有以下两种较为极端的学说：一是周边限定论，指专利权的保护范围完全按照权利要求书的文字确定，对权利要求书的文字要作严格、忠实的解释，其文字表达的范围就是专利权保护的最大范围；二是中心限定论，指权利要求的文字所表达的范围仅仅是专利权保护的最小范围，可以以权利要求书记载的技术方案为中心，通过说明书及其附图的内容全面理解发明创造的整体构思，将保护范围扩大到四周的一定范围。
前者有利于社会公众明确专利权的保护范围，但过于突出权利要求撰写的重要性，略有疏忽将造成不可挽回的损失，不利于为专利权人提供有效的法律保护。
后者使得专利权的保护范围比较灵活，但是这个过于灵活的保护范围对于社会公众来说不太公平。
我国采用的是与《欧洲专利公约》相同的折衷原则。
因此，在确定发明和实用新型专利权保护范围时，说明书及其附图具有解释作用。
专利法第五十六条对于说明书附图的法律地位进行了明确的阐述，该条第一款规定，发明或者实用新型专利权的保护范围以其权利要求的内容为准，说明书及附图可以用于解释权利要求。
专利法第五十六条涉及如何确定发明和实用新型专利权保护范围的规定，在明确发明或者实用新型专利权的保护范围以其权利要求的内容为准的大前提下，允许利用说明书和附图对权利要求表达的保护范围作一定程度的修正，以达到更加合理的结果。
正因如此，在提交新申请以及审查过程的中间修改阶段，对于说明书附图都具有严格的规定。
专利法第二十六条第三款规定，说明书应当对发明或者实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准；必要的时候，应当有附图。
发明专利申请中的附图要求与示例范本
发明专利申请中的附图要求与示例范本在申请发明专利时，附图通常是申请材料中不可或缺的一部分。
附图可以帮助理解发明的结构和功能，以及对发明的特点进行更加清晰的描绘。
本文将介绍发明专利申请中的附图要求，并提供一些示例范本供参考。
一、附图要求1. 数量限制根据《专利法》的规定，发明专利申请中的附图必须具备可补充说明发明内容的功能。
附图数量应当适度，一般不超过10张，过多的附图可能导致审查周期延长。
2. 尺寸规格附图应当使用标准的A4纸进行绘制，尺寸为297mm×210mm。
图纸的上端应预留足够的空白，以便于加盖申请人或代理机构的公章。
3. 绘图要求附图必须绘制清晰、准确，并表达发明的结构、组成和功能。
绘图应使用黑色墨水或黑色颜料。
必要时，可以使用适当的符号、线条和阴影等进行标示和说明。
4. 题图和说明每幅附图必须有一个题图，题图应简洁明了地描述发明内容。
此外，附图还需要与发明说明书相互配套，即附图应当能够与文字说明相互补充、相互解释。
二、附图示例范本1. 结构示例附图一：发明的整体结构示意图在这一附图中，可以绘制发明的整体结构示意图，包括各个组成部分之间的关系、连接方式等。
可以使用图形、箭头、线段等元素进行绘制，以便清晰地展示发明的结构。
附图二：发明的工作原理示意图在这一附图中，可以绘制发明的工作原理示意图，描绘发明在使用时的功能和效果。
可以使用符号、注释、实线或虚线等元素进行标示，以便读者理解发明的工作原理。
2. 细节示例附图三：发明的组成部分示意图在这一附图中，可以绘制发明的各个组成部分的示意图，以便更加具体地说明发明的结构与功能。
可以使用图形、文字等元素进行标示，以便读者理解各个组成部分的属性与作用。
附图四：发明的特定部分示意图在这一附图中，可以绘制发明的特定部分的示意图，以突出发明的某个部分或特定功能。
可以使用图形、线条等元素进行标示，以便读者理解发明的特点与创新之处。
3. 流程示例附图五：发明的使用流程示意图在这一附图中，可以绘制发明的使用流程示意图，以展示发明的使用方法和操作步骤。
案评：专利说明书附图的公开内容及范围
案评：专利说明书附图的公开内容及范围说明书附图部分可作为说明书公开的内容——第03132874.1号发明专利的无效案深圳市世纪恒程知识产权代理事务所张小容、隆毅<基本案情>第03132874.1号发明专利是克瑞加拿大公司（下称专利权人）于2003年7月24日申请，并要求在先专利第CA20022395726号专利的优先权，优先权日为2002年7月26日。
该发明专利经过实质审查后，于2006年12月6日授予专利权。
授权后的权利要求一共有22项，包括1项独立权利要求，21项从属权利要求。
深圳市创自技术有限公司（下称请求人）于2013年07月11日委托深圳市世纪恒程知识产权代理事务所就第03132874.1号发明专利向专利复审委员会提出了无效宣告请求，其理由是权利要求1-3、5-6、12-13、19-20不符合专利法第22条第3款的规定、权利要求12不符合专利法第26条第4款的规定，请求宣告本专利权利要求1-3、5-6、13、19-20无效。
同时提交了3份证据：证据1：申请号为CA2323329A1、公开日为2002年04月17日的加拿大专利说明书公开文本；证据2：申请号为01235297.7、公开日为2002年06月26日的中国发明专利说明书公开文本；证据3：申请号为95197818.7、公开日为1998年05月13日的中国发明专利说明书公开文本。
请求人在1个月内提交了无效理由补充意见，并提交了证据1的中文译文，补充的无效理由如下：权利要求1使用了功能性限定，但具体实施例部分没有相应实施例对上述限定进行实质支持，因此权利要求1所限定的技术方案得不到说明书的支持，不符合专利法第26条第4款的规定，其从属权利要求均没有对上述功能性语言概括的内容进行限定，因此均不符合专利法第26条第4款的规定；权利要求1相对于证据1和公知常识的结合、或证据1、证据2和公知常识的结合或证据3、证据1和公知常识的结合不具备创造性；权利要求2-4的附加技术特征被证据2公开或是公知常识，故不具备创造性；权利要求5的附加特征被证据1或3公开，故不具备创造性；权利要求6-11、13-18的附加特征均为本领域技术人员惯用手段，故不具备创造性；权利要求12的附加特征被证据1公开，故不具备创造性；权利要求19的附加特征被证据1或证据2公开，故不具备创造性；权利要求20的附加特征部分被证据1公开，部分为公知常识，或均被证据2公开，故不具备创造性；权利要求21、22的附加特征均被证据1公开，故不具备创造性；权利要求1-22均不具备创造性，不符合专利法第22条第3款的规定；权利要求12保护范围不清楚，不符合专利法实施细则第20条第1款的规定。
专利说明书模板
专利说明书模板
一、技术领域
本发明涉及一种（技术领域），特别涉及（具体技术内容）。
二、背景技术
（相关领域背景知识）
三、发明内容
本发明旨在（发明的目的、目标），解决了现有技术中的（问题）、提供了（解决方案或技术手段）。
四、具体实施方式
（发明的具体实施方式、实施步骤、实施原理等）
五、附图说明
本发明的附图为（图号）张，其中：
图1为（图的内容说明）
图2为（图的内容说明）
......
六、具体实施例
以下通过实施例对本发明作进一步描述，但并不限制本发明的实施
范围。
（实施例的具体描述）
七、效果及优点
本发明（技术方案）的优点在于（列举优点及作用）。
综上所述，本发明在（技术领域）具有显著的优点和效果，有望得到广泛的应用。
八、权利要求
一种（发明名称），其特征在于......
对权利要求的解释：
权利要求1具体描述......
权利要求2具体描述......
......
九、摘要
本发明提供了一种（发明名称），其特征在于......（简要概述发明内容及效果）
十、权利声明
特此声明：本发明的真实权利人为（发明人姓名），对该专利享有一切权利。
以上所述仅为对本发明的一个简要描述，丝毫不限于此，所有在附图及描述中所呈现的细节可供专家根据实际需求进行修饰或调整。
申请发明、实用新型专利说明书对附图的要求
《中华人民共和国专利法》第二十六条第三款规定：“说明书应当对发明或者实用新型作出清楚、完整的说明，以所属的技术领域的技术人员能够实现为准；必要时，应当有附图。
摘要应当简要说明或者实用新型的技术要点。
”该规定说明申请发明、实用新型专利在制作说明书时，为了能准确表达说明书的内容，必要时，应当有附图的规定。
对说明书中有附图的，应按下列要求制作：一、发明、实用新型的几幅图，可以绘制在一张图纸上，并准确标明“图1，图2……”序号；二、附图的大小及清晰度。
如果将该图缩小到原图的三分之二大小时，能保证清晰地分辩出图中的各个细节；三、不得出现的附图。
凡在发明、实用新型说明书中没有提到的附图标记不得在附图中出现，同时附图中未出现的附图标记不得在说明书文字部分中提及；四、申请文件中表示同一组成分的附图标记应当一致；五、附图中除必须的词语外，不应当含有其他注释。
专利撰写说明书附图的绘制要求
专利撰写说明书附图的绘制要求-CAL-FENGHAI.-(YICAI)-Company One1说明书附图的绘制要求？1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。
外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。
其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。
六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。
各视图的名称应当标注在相应视图的下方。
对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。
专利申请说明书附图模板
专利申请说明书附图模板专利名称：[专利名称]发明人：[发明人姓名]申请人：[申请人名称]地址：[申请人地址]附图说明：以下为本发明专利申请的附图，用以说明本发明的技术方案和实施方式。
附图1：[附图名称][附图1的详细描述]本附图展示了本发明的[具体部分或组件]的结构和相互关系。
通过观察该附图，可以清晰地理解[具体部分或组件]的形状、位置和连接方式。
附图2：[附图名称][附图2的详细描述]本附图进一步展示了本发明的[具体部分或组件]的细节特征。
图中标注了各个部分的编号，以便于说明和解释。
附图3：[附图名称][附图3的详细描述]本附图展示了本发明的[具体部分或组件]的立体图。
通过该附图，可以更加直观地理解[具体部分或组件]的三维结构和空间关系。
附图4：[附图名称][附图4的详细描述]本附图展示了本发明的[具体部分或组件]的原理示意图。
通过该附图，可以清晰地了解[具体部分或组件]的工作原理和功能。
附图5：[附图名称][附图5的详细描述]本附图展示了本发明的[具体部分或组件]的流程图。
通过该附图，可以直观地了解[具体部分或组件]的操作步骤和流程。
注意事项：1. 附图应使用清晰的图形表示，附图中的文字、数字和标记应清晰可读。
2. 附图应按照专利申请说明书中的先后顺序排列，并与说明书中对应的文字描述相一致。
3. 附图中的标记应与说明书中对应的标记一致，以便于理解和对照。
4. 如有必要，附图可以进行编号，以便于说明和引用。
5. 附图应尽可能简明扼要地表达发明的技术方案和实施方式，避免冗余和复杂的细节。
怎样绘制专利申请说明书附图(精)
怎样绘制专利申请说明书附图说明书附图，是说明书的组成部分，其作用是补充说明书中文字部分的。
发明说明书根据内容的需要，可以有附图，也可以没有附图。
实用新型说明书必须有附图。
附图和说明书中对附图的说明要图文相符。
文中提到附图而实际上却没有提交或光少交附图的，将可能影响申请日。
说明书附图的形式可以是基本视图、斜视图、剖视图，也可以是示意图或流程图。
只要能完整、准确地表达说明书的内容即可，不必画成详细的工程加工图或装配图。
复杂的图表一般也作为附图处理。
有关具体要求为：a.附图应当在专门的说明书附图表格上绘制。
如有多幅图一页纸画不下时，从第2页开始可用同说明书附图专用表格大小和纸质相同的白纸绘制，并编页码序号。
b.图形大小要求其在缩小到三分之二时，仍能清楚地分辨出图中的各个细节。
但为保证版心，图形不宜过大，最大不超过220X 145毫米。
如果一张纸画不下，可以用截断线分割后连续画在几张纸上。
c.附图要使用黑色绘图墨水和绘图工具绘制。
不得用铅笔、钢笔、圆珠笔等绘制，不得着色，不得用照片、蓝图、油印件，但可以使用复印件。
d.图形线条要均匀清晰，适合复印要求。
图形应当大体按各部分尺寸的比例绘制。
发明创造的关键部位，或者为了表明与现有技术的差别，可以绘制局部放大图和剖面图等。
e.图形应当尽量垂直布置，如要横向布置时，图的上都应当朝向图纸的左边。
f.几幅图可以画在一张图纸上，也可以一幅图连续画在几张纸上。
不论附图种类如何，都要连续编号，标明“图1”“图2”等。
如有几张图纸的。
应当在图纸的下部边线正中标明页码。
g.为了标明图中的不同组成部分，可以用阿拉伯数字作出标记。
附图中作出的标记应当和说明书提到的标记—一对应。
申请文件各部分中表示同一组成部分的标记应当一致。
h.附图中除少量简单的文字外，例如：“水”、“汽”、“开”、“关”、“A一A”剖面，不应有其它注释。
对附图图面的说明或解释应当放在说明书相应的段落中。
物件的尺寸一般不必在附图中标出，除非该尺寸的大小涉及发明本身，需要说明书中对该尺寸的大小作专门的阐述i.附图不需要标注尺寸，只要能表达清楚发明的结构、原理就可以了。
