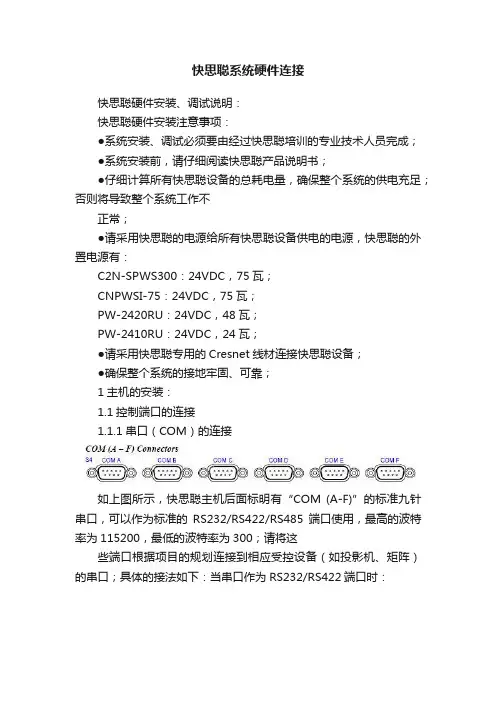

快思聪系统硬件连接

快思聪硬件安装、调试说明：快思聪硬件安装注意事项：●系统安装、调试必须要由经过快思聪培训的专业技术人员完成；●系统安装前，请仔细阅读快思聪产品说明书；●仔细计算所有快思聪设备的总耗电量，确保整个系统的供电充足；否则将导致整个系统工作不正常；●请采用快思聪的电源给所有快思聪设备供电的电源，快思聪的外置电源有：⏹C2N-SPWS300：24VDC，75瓦；⏹CNPWSI-75：24VDC，75瓦；⏹PW-2420RU：24VDC，48瓦；⏹PW-2410RU：24VDC，24瓦；●请采用快思聪专用的Cresnet线材连接快思聪设备；●确保整个系统的接地牢固、可靠；1主机的安装：1.1控制端口的连接1.1.1串口（COM）的连接如上图所示，快思聪主机后面标明有“COM (A-F)”的标准九针串口，可以作为标准的RS232/RS422/RS485端口使用，最高的波特率为115200，最低的波特率为300；请将这些端口根据项目的规划连接到相应受控设备（如投影机、矩阵）的串口；具体的接法如下：当串口作为RS232/RS422端口时：例如：控制EXTRON的RGB矩阵，从其说明书上，查询到如右图的DB-9针脚定义，则可以按照以下表格连接：当串口作为RS485端口时：当串口作为RS422端口时：例如：1.1.2红外端口（IR）的连接快思聪的红外端口如上图所示，每个红外端口由两个接点组成，分别标明为“S”和“G”；“S”为信号端，“G”为信号地。

快思聪的红外端口必须配合快思聪的红外发射棒（见下图）一起使用才可以控制受控的红外设备（如DVD、录像机、MD），而且必须把红外发射棒的发射头粘贴到受控设备的红外接收窗口；1.1.3继电器端口（Relay）的连接如上图所示，每个继电器由两个接点组成。

快思聪主机后的继电器端口为弱电继电器（30V AC/DC，1A），可以用来控制弱电开关、屏幕、吊架等等设备，也可以用来控制强电继电器从而完成控制强电设备；连接示意图如下：1.1.4输入/输出端口（I/O）的连接如上图所示，每个I/O端口有一个信号端，所有的I/O端口共地。

快思聪主机后的I/O端口，每个端口可以单独作为输入端口或者作为输出端口使用；当作为输入端口使用时，可以连接各种类型的传感器，用于检测设备的开关、报警状态（如连接到门磁、移动探测器、烟雾报警器等等）；也可用于检测环境的温度、湿度等等（如连接到温度传感器）；当作为输出端口使用时，可以用来驱动一些LED指示灯、TTL电路；1.2Cresnet端口的连接如上图所示，Cresnet端口是由4个接点组成，该端口用来快思聪设备与快思聪设备之间的连接（不可用于连接第三方设备），譬如用于连接主机和触摸屏；其中“24”代表24VDC+，“24”和“G”用于通过Cresnet端口给其他设备供电；“Y”、“Z”、“G”用于通过Cresnet端口传递控制信号；快思聪具有专用的Cresnet线材销售，如果工程商自己配线材，请务必保证使用的线材线径在24AWD以上；连接到主机Cresnet端口的设备，每个设备都具有一个不同的ID，叫做“Cresnet ID”，该ID的取值范围为“03～FE”；该Cresnet端口为总线式的端口，具体的接法请参考下图：1.3供电电源的连接有些快思聪主机内置了电源，那么在主机背面会有上图所示的电源接口，此时可以利用随机配送的电源线连接到交流电；有些快思聪主机不内置电源，必须通过外置的电源供应器给主机供电，那么主机背面会有如上图所示的电源接口；该电源接口可以接收快思聪外置电源PW-2420RU或者PW-2410RU供给的电源；1.4网络的连接有些快思聪的主机内置了快思聪网络端口（如CP2E、MP2E等等），而有些快思聪主机可以通过添加快思聪的网卡（C2ENET-1或者C2ENET-2）扩展网络端口，如上图所示；快思聪网络端口兼容动态、静态IP地址，符合TCP/IP、UDP/IP的协议要求，具有SSL验证功能；网络端口的接线方法如下图所示：利用快思聪的网络端口可以完成下列功能：●快思聪主机与其他快思聪主机之间的相互控制：如主控室综合控制功能●快思聪主机与电脑之间的相互通讯：如控制电脑播放PPT、播放MP3、打开某个指定的文件等等；●快思聪主机通过网络控制第三方产品的设备：如控制具有网络端口的投影机、音频处理器；●快思聪主机通过网络和其他具有快思聪网络端口的设备进行通讯，如带网卡的触摸屏；1.5QM设备的连接：支持QM技术的设备端口分为QM IN（输入）与QM OUT（输出），QM电缆接口的做法与普通的网线568B接口接法一样，线材可采用优质的CAT5E/6进行制作，也可以购买CRESTRON原厂的线材，型号为：CRESCAT-QM-NP，其针脚对应的功能定义如上图所示。

2触摸屏的安装2.1Cresnet端口的连接快思聪有线触摸屏都具有Cresnet端口，通过该端口可以将触摸屏与快思聪的主机连接起来；2.2网络的连接部分快思聪带网卡的触摸屏具有网络端口，利用该网络端口可以与快思聪带网络的主机进行通讯（可以不通过Cresnet端口与主机通讯）；2.3RS-232的连接部分快思聪带RS-232接口的触摸屏，利用该网络端口可以对触摸屏进行通信，上传程序，更新固件等，具体连接方式定义如下：2.4 无线触摸屏上传程序端口连接 Crestron 部分无线触摸屏（例如：STI-1550C 、STI-1700C 、STXI-1700C 等）采用了利用3.5mm 立体声接口进行上传界面，其接口位置如下图所示：由于其数据线是需要客户自行焊接，购买一个3.5mm 立体声插头，另外一头为CRESTNET 总线的凤凰接头，各接点对应为：焊接方式如下：上传界面接口(壳)(环)(尖)2.5QM视频/VGA输入的连接现有的快思聪大部分触摸屏都内置了视频/VGA预览的功能（就是通过快思聪触摸屏对视频图像、VGA图像进行监控），而这些图像可以通过的QM输入端口输入到触摸屏，该端口只能接收快思聪的QM图像格式，连接方式见QM设备连接项；2.6CH视频/音频输入的连接现有的快思聪尺寸较大触摸屏（TPMC-15、TPMC-17等）都内置了CH接口的视频/音频格式的功能（就是通过快思聪触摸屏对视频图像、音频进行监控），而这些图像可以通过的CH输入端口输入到触摸屏，该端口只能接收快思聪的CH图像格式，各端口的接法如下：2.7IMPC信号转换模块的连接快思聪触摸屏都附带了IMPC模块的转换音频，视频，控制的信号，以下是各端口的接法；3强电继电器的安装3.1 Cresnet 端口的连接NET:Cresnet 数据与电源接口VIDEO ：复合视频，S-Video 信号至触摸屏AUDIO:音频输出至触摸屏和内置话筒信号输出至后端NET:Cresnet 数据与电源接口VIDEO 输入：支持复合视频、S-Video 、分量视频信号至触摸屏（只能输入其中一种信号） Audio In ：音频信号输入，支持平衡\非平衡输入Audio Out ：音频信号输出，支持平衡非平衡输出快思聪有线触摸屏都具有Cresnet端口，通过该端口可以将触摸屏与快思聪的主机连接起来；3.2CNECI-4A继电器端口的连接上图所示是快思聪CNECI-4A强电继电器的接法：●PCB：主板●RELAY LED：继电器指示灯，亮表示继电器闭合●AC FUSE：保险丝●AC VOLTAGE SLECTOR SWITCH：选择输入的交流电是120V AC还是277V AC；●POWER INDICATOR：电源指示灯●CRESNET SYSTEM CONNECTOR：Cresnet连接到快思聪主机；●LOCAL INPUTS CONNECTOR：本地的输入端口；●ID CODE SWITCHER：Cresnet ID；●ID CODE INDICATOR：Cresnet ID指示灯，亮表示跟主机通讯正常；●AC POWER TEERMINAL BLOCK：交流电接线柱；●RELAY TERMINAL BLOCKS：继电器接线端子；NO表示常开端，NC表示常闭端，COM为公共端；3.3CNPCI-8继电器端口的连接上图所示是快思聪CNPCI-8 八路强电继电器与电机和电器设备的接法，需要注意的事项：1）控制双极电机设备（投影机升降架、电动投影幕、电动窗帘等），这样就需要用到两路的继电器模块分别控制电机的正\反两极，在程序上需要对这两个继电器端口进行互锁（Interlock）,不然当这两个继电器模块有电流同时输出时，会损坏电机；2）不能接带镇流器的日光灯管等瞬间启动浪涌过大的负载设备，若控制该种设备，会导致该通道的继电器模块里面的连接片吸合后无法弹开。

4灯光调节设备的安装4.1Cresnet的连接快思聪有线触摸屏都具有Cresnet端口，通过该端口可以将触摸屏与快思聪的主机连接起来；4.2调光回路的连接如上图所示，是快思聪调光器CLI-220N-4的连接图，各种标识意义如下：●External 20A Breaker 120V AC or 277V AC：交流电的火线端，连接到外置的空气开关；●N. BUS：交流电的零线端；●TO LIGHTING LOADS：连接到4路负载（调光灯）的火线；●NEUTRAL TO LOADS：连接到4路负责的零线；●OVERRIDE SWITCH：测试开关；●DIM/NON-DIM CONFIG. JUMPERS：负责调光/非调光设置跳线；●ID CODE：设备的Cresnet ID；●TO CRESNET：连接到快思聪主机的Cresnet端口；●LOCAL INPUTS：设备自带的输入端口；4.3CLSI-C6六路灯光模块的安装如上图所示，是快思聪调光器CLSI-C6的连接图，各种接口标识意义如下：●LOAD1~6：至灯光负载的火线；●HOT：交流电输入的火线端，连接到外置的空气开关；●NEUTRAL：交流电输入的零线与各负载的零线端；●：地线；●CONTROL SYSTEM：连接到控制主机的CRESTNET总线，如果系统没有主机，则无需连接；●LOCAL DEVICES：连接扩展CLSI-C6或者按键面板；4.4CLXI-1DIM4配合CLTI-1DIM4灯光模块的安装（CLXI-1DIM8、CLXI-2DIM2、CLXI-2DIM8、CLXI-1DELV4接法类似）4.5CLXI-4HSW4配合CLTI-4HSW4灯光模块的安装：5音量控制器的安装5.1Cresnet的连接快思聪有线触摸屏都具有Cresnet端口，通过该端口可以将触摸屏与快思聪的主机连接起来；5.2音量输入输出的连接快思聪的音量控制端口，兼容两种方式的音频信号：平衡音频、非平衡音频，连接时请根据连接的设备选择合适的接线方法；。
