8 远红外纤维及纺织品 产业用功能纤维及纺织品 教学课件
合集下载

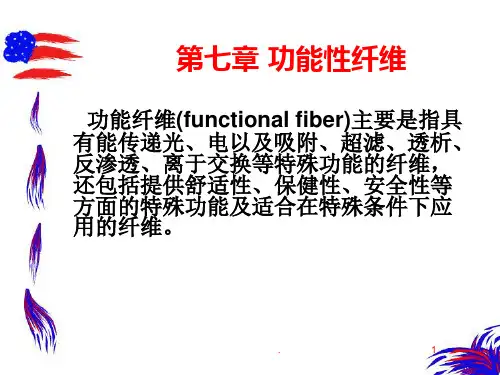

功能性纤维PPT课件
.
11
一、变色功能原理
一种服装叫液晶时装，属于最新的科技合成材料。
现已制成的液晶达3000种以上，都具有液体的流动 性与晶体的化学性，而受磁、电、声、光、热、力等 外在因素的影响，其分子排列即发生变化，出现不同 的折射率，使服装变换出多种色彩。现在，科学家们 已研究和掌握了一些精细地调整热敏变色材料的技术， 使这种面料能够在常温环境下，显示出五彩缤纷的色 彩。
.
17
第三节 阳光纤维和远红外纤维
一、阳光纤维 阳光纤维能将阳光转换为远红外线。能高效
率地将太阳能转换为远红外辐射的物质等。 碳化物能吸收阳光中高能波长段(<2μm)。阳
光中波长0.3 -0.2μm的能量占总能量的95% 以上，因此阳光纤维具有很好的蓄热保温效果。
.
18
二、远红外纤维
远红外纤维是低温(接近体温)下辐射远红外线 的纤维称之为。医学领域，一般把3μm以上的 红外线作为远红外波段看待。远红外线具有增 强人体新陈代射、促进血液循环、提高免疫功 能、消炎、消肿、镇痛等作用。远红外纤维和 众多的远红外治疗仪不同，不需要热源，对时 间和场所都没有限制；远红外纤维可将保健结 合在使用中，作用时间长。
• (1)均匀型：导电成分均匀地分布在纤维内; • (2)被覆型：导电成分通过涂、镀等方法被覆
于纤维表面； • (3)复合型：导电成分混熔在纺丝液中，或通
过复合纺丝方法制得导电纤维。
.
3
• 按纤维材料来分
主要品种有：金属纤维、碳纤 维和有机导电纤维。
有机导电纤维以普通合成纤维 为基体、在纤维中添加炭黑、石 墨、金属或金属氧化物等导电性 微粒或微细纤维制得。
.
20
第四节 阻燃纤维
功能纤维及纺织品ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
医用和保健功能纤维及纺织品
血、消炎等。止血纱布、不沾纱布和摄
影纱布等新型产品。
PPT文档演模板
例如止血纱布是采用粘胶纤维针
医用和保健功能纤维及纺织品
第二节 医用和保健功能纺织品分类和作用
一、医用和保健功能纺织品的分类
PPT文档演模板
医用和保健功能纤维及纺织品
PPT文档演模板
医用和保健功能纤维及纺织品
二、 医用保健功能纤维和纺织品的作用
酯(GA)和丙交酯(LA)共聚的聚乙丙交酯（PGLA）纺制而成的
可吸收缝合线。
20世纪60年代，人们发现聚乳酸、聚乙二醇酸以及乙二
醇酸与乳酸的共聚物也是吸收性缝合线的良好材料。
目前，聚二氧杂环己酮纤维、羟基纤维素和甲壳素纤维
。
PPT文档演模板
医用和保健功能纤维及纺织品
2、吸血纤维
纤维素纤维在亲水性乙烯基单体、溶剂、催化剂及热能
多采用纺粘法和射流成网法制作非织造布
PPT文档演模板
医用和保健功能纤维及纺织品
3．纤维化学改性
纤维的化学改性是获得功能性的重要方法，它包括基
质改性和表面改性两方面内容。基质改性是在纺丝聚合物中
加入功能性组分交联共聚而形成功能性共聚体，再进行纺丝
。表面改性则是在成纤后对纤维进行化学处理。
4．共混纺丝技术
6、后整理技术
采用抗菌剂、芳香剂、消臭剂、防紫外线剂等后整理剂
，通过浸渍、浸轧、喷淋、涂敷等方法开发出品种繁多的卫生 保健织物。
PPT文档演模板
医用和保健功能纤维及纺织品
三、部分医用纤维和纺织品
(一)按用途分
1、手术缝合线
1962年，美国以聚乙交酯（PGA）为原料，成功地研制
出第一种人工合成的可吸收手术缝合线。随后，又研制出乙交

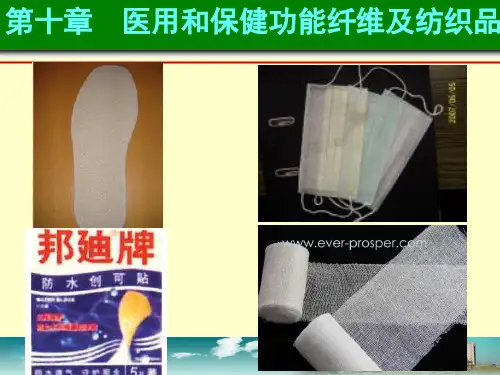

11 医用和保健功能的纤维及纺织品 产业用功能纤维及纺织品 教学课件
线状：缝合线、结扎线等
医用缝合线（可吸收性缝线，非吸收性缝线） 主要选用蚕丝、聚丙烯、聚氨酯、以及金属。
第二节 医用和保健功能纺织品分类和作用
一、医用和保健功能纺织品的分类
➢医用纺织品按形态分类：
面状：纱布、敷布、绷带、贴附剂、手术用材料、保健织物、 卫生用品等
医用高分子绷带 骨科外固定、整形外科的矫 形具，假肢辅助功能用具,烧 伤科的局部防护性支架。
☺材料的生物相容性一般包括血液相容性和组织相容性；对于 暂时性植入材料，还要具有生物降解性。
第三节 医用功能纤维和纺织品生产
一、对医用纤维和纺织品的性能要求
3. 医用纤维和纺织品的要具备效果显示功能
☺ 具有显示其医用效果的功能，即生物功能性：可检查、诊断 疾病；可辅佐治疗疾病；可支持活体、保护软组织、脑和内脏； 可改变药物吸收途径，控制药物释放速度、部位，并满足疾病 治疗的要求。
第二节 医用和保健功能纤维和纺织品作用
（二）保健功能纺织品的作用 ➢保健纺织品按其功能来源可分为三类 1. 原料型保健纺织品
☺采用本身具有抗菌防臭和特殊保暖等功能的纺织原料制成的 产品。
☺主要有亚麻纺织品、罗布麻纺织品、天然彩色棉织物、氯纶 织物、真丝绸内衣及其他原料型保健纺织品
第二节 医用和保健功能纤维和纺织品作用
第三节 医用功能纤维和纺织品生产
二、医用纤维和纺织品的开发
5. 复合纺丝技术
☺ 复合纺丝的目的在于功能复合。一般复合的一部分为功能材 料，另一部分为普通纤维聚合物。有镶嵌结构、海岛结构、不 完全包芯结构等
6. 后整理技术 7. 层压加工技术：将不同织物或织物与薄膜之间进行层压加工，实现功能叠加 8. 功能纤维组合技术：使功能纤维按特定规则排列的技术
医用缝合线（可吸收性缝线，非吸收性缝线） 主要选用蚕丝、聚丙烯、聚氨酯、以及金属。
第二节 医用和保健功能纺织品分类和作用
一、医用和保健功能纺织品的分类
➢医用纺织品按形态分类：
面状：纱布、敷布、绷带、贴附剂、手术用材料、保健织物、 卫生用品等
医用高分子绷带 骨科外固定、整形外科的矫 形具，假肢辅助功能用具,烧 伤科的局部防护性支架。
☺材料的生物相容性一般包括血液相容性和组织相容性；对于 暂时性植入材料，还要具有生物降解性。
第三节 医用功能纤维和纺织品生产
一、对医用纤维和纺织品的性能要求
3. 医用纤维和纺织品的要具备效果显示功能
☺ 具有显示其医用效果的功能，即生物功能性：可检查、诊断 疾病；可辅佐治疗疾病；可支持活体、保护软组织、脑和内脏； 可改变药物吸收途径，控制药物释放速度、部位，并满足疾病 治疗的要求。
第二节 医用和保健功能纤维和纺织品作用
（二）保健功能纺织品的作用 ➢保健纺织品按其功能来源可分为三类 1. 原料型保健纺织品
☺采用本身具有抗菌防臭和特殊保暖等功能的纺织原料制成的 产品。
☺主要有亚麻纺织品、罗布麻纺织品、天然彩色棉织物、氯纶 织物、真丝绸内衣及其他原料型保健纺织品
第二节 医用和保健功能纤维和纺织品作用
第三节 医用功能纤维和纺织品生产
二、医用纤维和纺织品的开发
5. 复合纺丝技术
☺ 复合纺丝的目的在于功能复合。一般复合的一部分为功能材 料，另一部分为普通纤维聚合物。有镶嵌结构、海岛结构、不 完全包芯结构等
6. 后整理技术 7. 层压加工技术：将不同织物或织物与薄膜之间进行层压加工，实现功能叠加 8. 功能纤维组合技术：使功能纤维按特定规则排列的技术
《远红外纺织品》课件
《远红外纺织品》PPT课件
# 远红外纺织品 ## 简介 - 什么是远红外纺织品 - 远红外纺织品的作用
远红外纺织品的原理
1 远红外线的产生
2 远红外纺织品的制作
纤维材料通过特殊技术制造，能够自然地向人体 散发远红外线，与人体皮肤产生共振。
采用先进的纺织技术和材料，将远红外线纤维与 其他纤维混纺成布料。
远红外纺织品的市场前景
1
远红外纺织品的市场需求
人们对健康和舒适的需求不断增长，远红外
未来发展趋势
2
纺织品能够满足这些需求。
随着科技的不断进步，远红外纺织品的性能 和应用领域将进一步扩展。
结束语
远红外纺织品在健康、医疗和运动等领域具有巨大潜力，未来发展前景广阔。 展望未来，远红外纺织品将继续推动人类的健康和舒适。
远红外纺织品的材料
远红外线纤维
采用特殊材料制成，具有释放红外线的特性剂等。
远红外纺织品的应用
健康保健
远红外线可以促进血液循环，缓解 压力和疲劳，改善睡眠质量。
红外治疗
远红外线可以用于物理疗法，帮助 治疗关节炎、肌肉疼痛等问题。
红外保健服装
远红外纺织品在运动服装中广泛使 用，提供额外保护和舒适感。
# 远红外纺织品 ## 简介 - 什么是远红外纺织品 - 远红外纺织品的作用
远红外纺织品的原理
1 远红外线的产生
2 远红外纺织品的制作
纤维材料通过特殊技术制造，能够自然地向人体 散发远红外线，与人体皮肤产生共振。
采用先进的纺织技术和材料，将远红外线纤维与 其他纤维混纺成布料。
远红外纺织品的市场前景
1
远红外纺织品的市场需求
人们对健康和舒适的需求不断增长，远红外
未来发展趋势
2
纺织品能够满足这些需求。
随着科技的不断进步，远红外纺织品的性能 和应用领域将进一步扩展。
结束语
远红外纺织品在健康、医疗和运动等领域具有巨大潜力，未来发展前景广阔。 展望未来，远红外纺织品将继续推动人类的健康和舒适。
远红外纺织品的材料
远红外线纤维
采用特殊材料制成，具有释放红外线的特性剂等。
远红外纺织品的应用
健康保健
远红外线可以促进血液循环，缓解 压力和疲劳，改善睡眠质量。
红外治疗
远红外线可以用于物理疗法，帮助 治疗关节炎、肌肉疼痛等问题。
红外保健服装
远红外纺织品在运动服装中广泛使 用，提供额外保护和舒适感。
产业用纺织品PPT课件
例如，用于体育场蓬盖的涂层织物。
18
千年穹顶 19
水立方 20
“产业用纺织品”是用来表示非传统纺 织品的一个最普遍使用的术语。
使用的其它术语还有： ——“技术纺织品”(Technical Textile)、 ——“高性能纺织品”(High Performance Textile)、 ——“高技术纺织品”(High Tech Textile)、 ——“工程纺织品”(Engineered Textile)、 ——“产业织物”(Industrial Fabrics)、 ——“技术织物”(Technical Fabrics)。
6
Part1 产业用纺织品的内涵
一、 发展历史久远。 草 袋 护 坡
7
Part1 产业用纺织品的内涵
一、 发展历史久远。
泥 房
8
Part1 产业用纺织品的内涵
一、 发展历史久远。
归 元 寺 罗 汉 堂
9
Part1 产业用纺织品的内涵
一、 发展历史久远。
投 石
10
11
大同——许家 窑人文化以石制品 和骨角器为代表， 石制品类有１.４ 万余件，其中有刮 削器、尖状器、雕 刻器、石钻、砍斫 器、石球等多种形 式。仅石球就发现 １０７９个，数量 之多实属罕见。
的结果即可认定其性能的好坏，得到客观的
评定。这使得建立产业用纺织品的测试手段
和试验方法相对容易一些，因此，确定其性
能评定标准也是比较容易的。
40
6、使用寿命不同
通常产业用纺织品的寿命要比传统纺织品 长得多。
41
7、价格不同
由于产业用纺织品具有许多优异性能，因 此它的价格比传统纺织品高。
42
四、产业用纺织品的分类
18
千年穹顶 19
水立方 20
“产业用纺织品”是用来表示非传统纺 织品的一个最普遍使用的术语。
使用的其它术语还有： ——“技术纺织品”(Technical Textile)、 ——“高性能纺织品”(High Performance Textile)、 ——“高技术纺织品”(High Tech Textile)、 ——“工程纺织品”(Engineered Textile)、 ——“产业织物”(Industrial Fabrics)、 ——“技术织物”(Technical Fabrics)。
6
Part1 产业用纺织品的内涵
一、 发展历史久远。 草 袋 护 坡
7
Part1 产业用纺织品的内涵
一、 发展历史久远。
泥 房
8
Part1 产业用纺织品的内涵
一、 发展历史久远。
归 元 寺 罗 汉 堂
9
Part1 产业用纺织品的内涵
一、 发展历史久远。
投 石
10
11
大同——许家 窑人文化以石制品 和骨角器为代表， 石制品类有１.４ 万余件，其中有刮 削器、尖状器、雕 刻器、石钻、砍斫 器、石球等多种形 式。仅石球就发现 １０７９个，数量 之多实属罕见。
的结果即可认定其性能的好坏，得到客观的
评定。这使得建立产业用纺织品的测试手段
和试验方法相对容易一些，因此，确定其性
能评定标准也是比较容易的。
40
6、使用寿命不同
通常产业用纺织品的寿命要比传统纺织品 长得多。
41
7、价格不同
由于产业用纺织品具有许多优异性能，因 此它的价格比传统纺织品高。
42
四、产业用纺织品的分类
远红外纤维及纺织品
从纤维外观上也可分为两类： 一类是常规圆形截面纤维，另一类是异形截面纤维。这两类纤维均 可制成中空纤维，以增加保暖效果。
制备远红外纤维对远红外添加剂的粒径和添加 剂在聚合物中的分散性要求较高，也是远红外 纤维生产中的难点。
纤维的远红外发射率与远红外粉的含量间呈现 复杂的曲线关系，曲线存在极值，极值一般出 现在纤维中远红外粉含量为4％~15％。
通常把红外线中4~400µm波长的范围定义为远 红外线，其中90％的波长在8~14µm之间。
太阳光中波长为8~14µm的远红外线是生物生 存必不可少的因素。因此，人们把这一段波长 的远红外线称为“生命光波”。
人体每时每刻都在发射红外线，而同时也在吸 收红外线。常温下远红外线的发射率达到 0．65以上的纺织品，才能称为远红外纺织品。
远红外功能纤维经改性可兼有抑菌、吸收紫外 线和X射线的功能，如在远红外功能纤维里添 加第二、第三单体，可兼具优良理疗功能、热 效能和透气抑菌等功能。
三、远红外纺织品的生产
远红外纤维加工法
用远红外纤维经纺纱、织造加工成机织物或针织物， 或直接加工成非织造布，其工艺难度主要取决于成 品远红外纤维的物理机械性能。
二、远红外纤维制备的方法
先把远红外粉分散于与成纤聚合物具有很好相容性的媒介物中， 再与纺丝原液或聚合物熔体相混合，采用的纤维基材可以是聚酯、 聚酰胺、聚丙烯、聚丙烯腈等常用合成纤维。
如把远红外粉分散在纤维素衍生物的有机溶液中，制成分散液， 然后添加到丙烯腈系共聚物的有机溶液中进行纺丝。
从纤维结构上可将远红外纤维分为两类： 一类是远红外粉在成纤聚合物裁而上均匀分散的单一组成纤维； 另一类是具有一个或多个芯层结构，或类似于橘瓣形的复合纤维。
喷涂方法
常用于制作远红外絮片，对毛圈织物的毛尖部位开 纤，然后喷涂远红外整理剂，能有效地提高其保温 性和舒适性。
制备远红外纤维对远红外添加剂的粒径和添加 剂在聚合物中的分散性要求较高，也是远红外 纤维生产中的难点。
纤维的远红外发射率与远红外粉的含量间呈现 复杂的曲线关系，曲线存在极值，极值一般出 现在纤维中远红外粉含量为4％~15％。
通常把红外线中4~400µm波长的范围定义为远 红外线，其中90％的波长在8~14µm之间。
太阳光中波长为8~14µm的远红外线是生物生 存必不可少的因素。因此，人们把这一段波长 的远红外线称为“生命光波”。
人体每时每刻都在发射红外线，而同时也在吸 收红外线。常温下远红外线的发射率达到 0．65以上的纺织品，才能称为远红外纺织品。
远红外功能纤维经改性可兼有抑菌、吸收紫外 线和X射线的功能，如在远红外功能纤维里添 加第二、第三单体，可兼具优良理疗功能、热 效能和透气抑菌等功能。
三、远红外纺织品的生产
远红外纤维加工法
用远红外纤维经纺纱、织造加工成机织物或针织物， 或直接加工成非织造布，其工艺难度主要取决于成 品远红外纤维的物理机械性能。
二、远红外纤维制备的方法
先把远红外粉分散于与成纤聚合物具有很好相容性的媒介物中， 再与纺丝原液或聚合物熔体相混合，采用的纤维基材可以是聚酯、 聚酰胺、聚丙烯、聚丙烯腈等常用合成纤维。
如把远红外粉分散在纤维素衍生物的有机溶液中，制成分散液， 然后添加到丙烯腈系共聚物的有机溶液中进行纺丝。
从纤维结构上可将远红外纤维分为两类： 一类是远红外粉在成纤聚合物裁而上均匀分散的单一组成纤维； 另一类是具有一个或多个芯层结构，或类似于橘瓣形的复合纤维。
喷涂方法
常用于制作远红外絮片，对毛圈织物的毛尖部位开 纤，然后喷涂远红外整理剂，能有效地提高其保温 性和舒适性。
《产业用纤维及制》课件
产业用纤维的性能指标
力学性能
包括拉伸强度、弯曲强度、耐 磨性等，决定了纤维的使用寿
命和可靠性。
化学性能
包括耐酸碱、耐氧化、耐腐蚀 等性能，决定了纤维的适用范 围和安全性。
热性能
包括熔点、热收缩率、耐热稳 定性等，决定了纤维的使用条 件和稳定性。
电性能
包括绝缘电阻、介电常数等， 决定了纤维在电气和电子领域
的应用价值。
产业用纤维的性能测试与评价
实验室测试
在实验室条件下，对纤维的各种性能 指标进行测试，以确保其满足使用要 求。
现场测试
在具体使用现场对纤维的实际性能进 行测试，以评估其在实际情况下的表 现。
质量控制
通过建立严格的质量控制体系，确保 纤维的质量稳定性和可靠性。
安全评估
对纤维的潜在风险进行评估，以确保 其在使用过程中不会对人体和环境造 成危害。
02
产业用纤维的特性与性能
产业用纤维的种类与特点
聚酯纤维
具有较高的强度和耐磨性，广泛用于制造绳 索、渔网等。
聚丙烯纤维
具有良好的耐热性和化学稳定性，常用于制 造防护服、过滤材料等。
聚乙烯纤维
具有优良的耐低温性能和柔软性，常用作电 缆绝缘材料、包装材料等。
聚酰胺纤维
具有较高的强度和弹性，常用于制造轮胎帘 子线、气瓶压力容器等。
总结词
质量控制与检测
01
质量标准
02 制定明确的质量标准和验收规
范。
检测设备
03 配备适当的检测设备和工具。
检测方法
04 采用合适的检测方法和技术进
行质量检测。
质量控制
05 在制品生产过程中进行质量监
控，及时发现和解决问题。
8 远红外纤维及纺织品 产业用功能纤维及纺织品 教学课件
• 母粒法：将切片粉碎到40目以上，与40%的远红外添加剂一 起混合烘干，经螺杆挤压制成远红外母粒，然后与常规切片 混合均匀后纺丝。 • 注射法：在纺丝过程中用注射器，将远红外添加剂直接注射 到高聚物纺丝熔体或溶液中制备远红外纤维。 • 复合纺丝法：以含有远红外粉体的聚合物为纤维的芯层，常
规聚合物为皮层制成的具有芯鞘结构的远红外复合纤维。
2. 分子运动与远红外辐射
分子内部运动包括电子相对于原子核的运动，组成
分子的各原子在平衡位置附近的振动和分子作为整
体围绕某轴的转动。 当分子能级发生变化时，一般发射远红外线，同时 量子理论表明分子产生红外光谱的必要条件是必须 具有偶极矩或者状态改变时伴有偶极矩的变化。
• 在红外辐射波段中，当分子中的原子或原 子团从高能量的振动状态回复到低能量的 振动状态时，会发生2.5~25μm的远红外辐 射。 • 如果辐射源是由分子的转动引起的辐射， 则发生大于25μm的远红外辐射。
• 远红外整理中，使用氯铂酸等触媒，可以提高陶瓷物
质与纤维的结合力。对于羊毛纤维或织物进行远红外
后整理需要添加阳离子助剂；
一种方法是低温熔融型金属氧化物与涂层剂混合后涂 覆到织物上；另一种方法是将远红外微粉分散在涂层 剂中形成涂层浆料，再涂覆到织物上。
• 棉纤维及织物的远红外整理一般采用涂层加工的方法。
• 红外线是太阳光线中众多不可见光线中的一种，由 德国科学家霍胥尔于1800年发现，又称为红外热辐 射,他将太阳光用三棱镜分解开，在各种不同颜色的 色带位置上放置了温度计，试图测量各种颜色的光 的加热效应。结果发现，位于红光外侧的那支温度 计升温最快。因此得到结论：太阳光谱中，红光的 外侧必定存在看不见的光线，这就是红外线。
• 1994年，日本森下仁丹等五家公司共同开发远红外海藻 碳纤维。
规聚合物为皮层制成的具有芯鞘结构的远红外复合纤维。
2. 分子运动与远红外辐射
分子内部运动包括电子相对于原子核的运动，组成
分子的各原子在平衡位置附近的振动和分子作为整
体围绕某轴的转动。 当分子能级发生变化时，一般发射远红外线，同时 量子理论表明分子产生红外光谱的必要条件是必须 具有偶极矩或者状态改变时伴有偶极矩的变化。
• 在红外辐射波段中，当分子中的原子或原 子团从高能量的振动状态回复到低能量的 振动状态时，会发生2.5~25μm的远红外辐 射。 • 如果辐射源是由分子的转动引起的辐射， 则发生大于25μm的远红外辐射。
• 远红外整理中，使用氯铂酸等触媒，可以提高陶瓷物
质与纤维的结合力。对于羊毛纤维或织物进行远红外
后整理需要添加阳离子助剂；
一种方法是低温熔融型金属氧化物与涂层剂混合后涂 覆到织物上；另一种方法是将远红外微粉分散在涂层 剂中形成涂层浆料，再涂覆到织物上。
• 棉纤维及织物的远红外整理一般采用涂层加工的方法。
• 红外线是太阳光线中众多不可见光线中的一种，由 德国科学家霍胥尔于1800年发现，又称为红外热辐 射,他将太阳光用三棱镜分解开，在各种不同颜色的 色带位置上放置了温度计，试图测量各种颜色的光 的加热效应。结果发现，位于红光外侧的那支温度 计升温最快。因此得到结论：太阳光谱中，红光的 外侧必定存在看不见的光线，这就是红外线。
• 1994年，日本森下仁丹等五家公司共同开发远红外海藻 碳纤维。
产业用纺织品
（2）、按功能纤维材料的性能分为
A、物理性 电气、电子性——如导电性、抗静电性、高绝缘性、光电性、热电 性以及信息记忆性等。
热学——如耐高温性、绝热性、防火阻燃性、热敏性、蓄热性以及 耐低温性等。
光学——如导光性、光折射性、光干涉性、光致变色性、耐光耐候 性、光吸收性以及偏光性等。
物理形态——如异型截面形状、超极细纤度、表面微细加工性（细 孔、凹凸性）等。
（3）、按功能纤维材料的功能和应用领域分为
耐高温材料、 抗低温材料、 超导材料、 半导体材料、 磁性材料、 生物医用材料、 智能材料、 储氢材料、 组织工程材料、 药物载体等。
3、功能纤维的发展
功能纤维的出现只有30~40年的时间，由于与人们生 活密切相关而广泛应用。如工业生产中常需要耐热阻燃 的工作服、抗静电服以及导电的服装，在衣料方面已经 不满足单一功能的纤维面料。现在的功能性纤维的发展 正由功能性衣料用途扩大到非衣料领域，特别是产业用 纺织品领域。
——渗入法。日本菱田三郎将涤纶置于含Na2S和HCI的混合溶液 的密闭容器中，然后再经含硫化铜和还原剂的混合溶液处理，在 Na2S和HCI反应产生的Na2S气体高压作用下使Na2S渗人纤维内部， 使涤纶获得耐久的导电性。
此外还有络合法、吸附法等。
(7)、复合纺丝法制成的有机导电纤维
为寻求导电性能及耐久性更好的导电纤维，1974年 美 国 DuPont 公 司 率 先 开 发 了 以 含 碳 黑 的 PE 为 芯 、 以 PA66为鞘的皮芯复合导电纤维Antron Ⅲ。此后各大化 纤公司纷纷开始含碳黑复合导电纤维的研究与开发，到 80年代末期，日本碳黑复合型导电纤维的年产量达到200 吨。由于碳黑复合导电纤维通常呈灰黑色，不适合于浅 色纺织品，故其应用范围受到限制。曾对碳黑复合导电 纤维采用增加含消光剂皮层的方法屏蔽碳黑的黑色，但 效果有限；采用普通合成纤维长丝和碳黑复合导电纤维 长丝做成混纤丝的方法可降低灰度，但导电能力受到影 响。80年代开始了导电纤维的白色化研究，以微粒的铜、 银、镍、镉等金属的硫化物、碘化物或氧化物为导电物 质，复合纺丝制得适合各种染色要求的白色导电纤维。
远红外材料与远红外纺织品ppt课件
远红外纤维简介
1
远红外纤维
一．远红外线的概念 二．远红外线的产生方法 三．远红外纤维的概念 四．远红外纤维的分类 五．远红外纤维的功能及应用 六．远红外纤维的加工方法 七．远红外纤维的性能测试 八．远红外纤维纺织品的生产
2
一．远红外线的概念
红外线是著名科学家赫歇尔在一次科学实验中发现的,他发现在 太阳光的可见光范围以外存在着一种神奇的光线,人的肉眼无法看见这 种光线,但它的物理特性与可见光线极为相似,存在明显的热辐射。由 于它位于可见光中红光的外侧,故而称之为红外线,红外线的波长范围 很宽,介于0.75-1000um,在红外线中,波长较短的为近红外线,波长比较 长的为远红外线,根据使用者要求的不同,划分的标准也不尽相同,通常 将波长在2.5um以上的红外线称为远红外线。
6
7
远红外涤纶长丝
8
四．远红外纤维的分类
➢ 从纤维结构上可将远红外纤维分成两类：一类是远红外 粉在成纤聚合物截面上均匀分散的单一组成纤维，另一 类是具有一个或多个芯层结构的复合纤维。
➢ 从纤维外观上分为两类，一类是常规圆形截面纤维，另 一类是异性截面纤维。这两类纤维均可制成中空纤维， 以增加保暖效果。
23
•谢谢观赏！
的切片。远红外微粉与成纤聚合物混合均匀，纺丝稳定性好，但由于再 造粒工艺的引入，使生产成本增高。
15
(2)母粒法：将远红外陶瓷微粉制成高浓度远红外母粒，再 与定量成纤聚合物混合后纺丝。该方法设备投资较少，生产成本 较低，工艺路线较成熟。
(3)注射法：在纺丝加工过程中，用注射器将远红外粉直接 入成纤聚合物熔体中而制成远红外纤维。该方法技术路线简单， 但远红外粉与成纤聚合物的均匀分散有困难，且需进行设备改造， 添置注射器。
1
远红外纤维
一．远红外线的概念 二．远红外线的产生方法 三．远红外纤维的概念 四．远红外纤维的分类 五．远红外纤维的功能及应用 六．远红外纤维的加工方法 七．远红外纤维的性能测试 八．远红外纤维纺织品的生产
2
一．远红外线的概念
红外线是著名科学家赫歇尔在一次科学实验中发现的,他发现在 太阳光的可见光范围以外存在着一种神奇的光线,人的肉眼无法看见这 种光线,但它的物理特性与可见光线极为相似,存在明显的热辐射。由 于它位于可见光中红光的外侧,故而称之为红外线,红外线的波长范围 很宽,介于0.75-1000um,在红外线中,波长较短的为近红外线,波长比较 长的为远红外线,根据使用者要求的不同,划分的标准也不尽相同,通常 将波长在2.5um以上的红外线称为远红外线。
6
7
远红外涤纶长丝
8
四．远红外纤维的分类
➢ 从纤维结构上可将远红外纤维分成两类：一类是远红外 粉在成纤聚合物截面上均匀分散的单一组成纤维，另一 类是具有一个或多个芯层结构的复合纤维。
➢ 从纤维外观上分为两类，一类是常规圆形截面纤维，另 一类是异性截面纤维。这两类纤维均可制成中空纤维， 以增加保暖效果。
23
•谢谢观赏！
的切片。远红外微粉与成纤聚合物混合均匀，纺丝稳定性好，但由于再 造粒工艺的引入，使生产成本增高。
15
(2)母粒法：将远红外陶瓷微粉制成高浓度远红外母粒，再 与定量成纤聚合物混合后纺丝。该方法设备投资较少，生产成本 较低，工艺路线较成熟。
(3)注射法：在纺丝加工过程中，用注射器将远红外粉直接 入成纤聚合物熔体中而制成远红外纤维。该方法技术路线简单， 但远红外粉与成纤聚合物的均匀分散有困难，且需进行设备改造， 添置注射器。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
远红外织物就是利用远红外线的频率与构成生物体 细胞的分子、原子间的振动频率一致性，当远红外线 租用于皮肤时，远红外线能够迅速被人体吸收。
远红外物质除了强烈地吸收太阳光中的远红外线之 外，也不断地向外辐射远红外线。
当人体吸收远红外线转化为自身的热能，皮肤表面 的温度就相应升高。这种远红外线放射性物质在人体 体温作用下，能高效地放射出波长为8~14μm的远红 外线，使服装内的温度比普通织物高，具有保暖功能。 当人们穿着和使用这种织物时，可以吸收太阳光等的 远红外线并转化成热能，也可将人体的热量反射而获 得保暖效果。
本的帝人、旭化成和钟纺等公司也开始开发远红外线纤 维 • 钟纺公司采用涤纶、锦纶等中加入远红外台词微粉达到 保暖功能；旭化成公司采用双层结构；日本的小松精炼 公司将玻璃微珠和红外线吸收剂添加在聚合物中 • 1994年，日本森下仁丹等五家公司共同开发远红外海藻 碳纤维。
• 远红外纤维制备的具体方法：先把远红外粉分散于 成纤聚合物具有很好相容性的媒介物中，再与纺丝 液或聚合物熔体相混合，如把远红外粉分散在纤维 素衍生物的有机溶液中，制成分散液，然后添加到 丙烯腈系共聚物的有机溶液中进行纺丝。
很显然，要达到这些目标，有两个必要条件：一 是要吸收外界的能量；二是要能与皮肤直接接触。
由于远红外线穿透普通纺织品的能力有限（可穿入 人体皮肤5～10毫米），只有应用于内衣和床上用品 才能起到促进微循环的作用。
远红外纺织品目前朝着功能高效化、新型化、复合 化方向发展。
如日本开发出海藻碳纤维，其织物在35℃时的远 红外发射率达94%
• 从纤维结构上可将远红外纤维分成两类：一类是远 红外粉在成纤聚合物截面上均匀分散的单一组成纤 维，另一类是具有一个或多个芯层结构的复合纤维
• 从纤维外观上分为两类，一类是常规圆形截面纤维， 另一类是异性截面纤维。这两类纤维均可制成中空 纤维，以增加保暖效果。
远红外纤维的熔法纺丝有以下几种工艺路线：
三、红外辐射吸收及远红外服装保暖的机理
红外辐射吸收的机理是光谱匹配共振吸收，即当辐 射源的波长与被辐射物的吸收波长相一致时，该物体 就吸收该辐射源的红外辐射。
人体是一天然的红外辐射源，其辐射频带很宽，活 体皮肤的辐射率为98%。人体表面的热辐射波长在 2.5~15μm范围，峰值波长约在9.3μm，其中8~14μm 波段的辐射约占人体总辐射量的46%
第八章 远红外纤维及纺织品
太阳光谱上红外线的波长大于可见光线，波长为 0.75～400μm。 红外线可分为三部分，即近红外线，波长为0.75～ 3μm；中红外线，波长为3～6μm；远红外线，波长 为6～400μm 。 其中90%的波长在8~14μm之间，是生物生存必不可 少的因素，因此，这一段波长的远红外线又称为生命 光波。
• 生物炭：如高温竹炭、竹炭粉、竹炭粉纤维及各种制 品。
• 电气石：如电气石原矿、电气石颗粒、电气石粉及各 种制品等。
• 远红外陶瓷：如如用电气石等高负离子、远红外材料， 按比例配制的各种用途的产品
• 远红外陶瓷制品：如远红外陶瓷球、陶瓷装饰材料、 彩瓷酒具餐具等
五、远红外纺织品的发展
远红外纺织品：可以吸收和反射人体及周围环境发射出的 电磁波，并辐射出波长范围2.5～30μm的远红外线的纺织物叫 远红外纺织物。远红外织物包括：远红外床上用品系列、远红 外内衣等。
释放远红外的原因：这是由于纺织品上添加的具有远红外 辐射功能的添加剂（粒径通常在0.5μm以下、常温释放，如： 陶瓷微粉或电气石粉一般都是金属氧化物或金属碳化物，如： 氧化铝、氧化锆、氧化镁、二氧化钛等。）在吸收了外界的电 磁辐射能量后，其分子的能态从低能级向高能级跃迁，尔后又 从不稳态的高能级回复到较低的稳态能级而辐射出远红外线。
实验证明，远红外纤维覆盖在人体上15min，表皮 温度将升高2~3℃。
四、远红外材料
主要选择热交换能力强、能放射特定波长远红外线 的材料，加工成各种产品。元素周期表中第三、第五 周期中的一种或多种氧化物与第四周期中的一种或多 种氧化物混合而成的远红外辐射材料，是理想的远红 外辐射材料。
常用的能产生远红外线的材料有：
• 如果辐射源是由分子的转动引起的辐射， 则发生大于25μm的远红外辐射。
二、远红外与人体健康
人体皮肤对远红外辐射的吸收能力很强，在 7~14μm有较强的吸收峰。ห้องสมุดไป่ตู้
人体可以高效地吸收4~14μm波段的红外线， 人体吸收了远红外线后，引起细胞、血液中的C-H， C-O，C-C，C-N等化学键振动加剧，从而引起一 系列有益的生理现象。
采用在纺丝液或后整理剂中同时添加远红外粉和其 他功能制剂，使织物具有多种功能。如日本已开发出 阻燃远红外涤纶、高吸湿性保温纤维等。
国内开发的远红外纤维及织物品种还比较少
第二节 远红外纤维的生产
• 最初远红外纤维是采用添加陶瓷微粉的方法来制造的。 • 最早开发的有日本的尤尼吉卡公司和东丽公司，随后日
2. 分子运动与远红外辐射
分子内部运动包括电子相对于原子核的运动，组成 分子的各原子在平衡位置附近的振动和分子作为整 体围绕某轴的转动。 当分子能级发生变化时，一般发射远红外线，同时 量子理论表明分子产生红外光谱的必要条件是必须 具有偶极矩或者状态改变时伴有偶极矩的变化。
• 在红外辐射波段中，当分子中的原子或原 子团从高能量的振动状态回复到低能量的 振动状态时，会发生2.5~25μm的远红外辐 射。
• 全造粒法：在聚合过程中加入远红外添加剂制得远红外切片。 • 母粒法：将切片粉碎到40目以上，与40%的远红外添加剂一
起混合烘干，经螺杆挤压制成远红外母粒，然后与常规切片 混合均匀后纺丝。 • 注射法：在纺丝过程中用注射器，将远红外添加剂直接注射 到高聚物纺丝熔体或溶液中制备远红外纤维。 • 复合纺丝法：以含有远红外粉体的聚合物为纤维的芯层，常 规聚合物为皮层制成的具有芯鞘结构的远红外复合纤维。
保健的原因：由于远红外纺织品所辐射出的电 磁波中，4μm～14μm波长（被称为生育光线）范围 内的远红外线与人体细胞中水分子的振动频率相同， 当人体表面受到辐射时，会引起细胞的分子共振，产 生热效应，并激活人体表面细胞，促进人体皮下组织 血液的微循环，达到保暖、保健、促进新陈代谢、提 高人体免疫力的功效。
远红外物质除了强烈地吸收太阳光中的远红外线之 外，也不断地向外辐射远红外线。
当人体吸收远红外线转化为自身的热能，皮肤表面 的温度就相应升高。这种远红外线放射性物质在人体 体温作用下，能高效地放射出波长为8~14μm的远红 外线，使服装内的温度比普通织物高，具有保暖功能。 当人们穿着和使用这种织物时，可以吸收太阳光等的 远红外线并转化成热能，也可将人体的热量反射而获 得保暖效果。
本的帝人、旭化成和钟纺等公司也开始开发远红外线纤 维 • 钟纺公司采用涤纶、锦纶等中加入远红外台词微粉达到 保暖功能；旭化成公司采用双层结构；日本的小松精炼 公司将玻璃微珠和红外线吸收剂添加在聚合物中 • 1994年，日本森下仁丹等五家公司共同开发远红外海藻 碳纤维。
• 远红外纤维制备的具体方法：先把远红外粉分散于 成纤聚合物具有很好相容性的媒介物中，再与纺丝 液或聚合物熔体相混合，如把远红外粉分散在纤维 素衍生物的有机溶液中，制成分散液，然后添加到 丙烯腈系共聚物的有机溶液中进行纺丝。
很显然，要达到这些目标，有两个必要条件：一 是要吸收外界的能量；二是要能与皮肤直接接触。
由于远红外线穿透普通纺织品的能力有限（可穿入 人体皮肤5～10毫米），只有应用于内衣和床上用品 才能起到促进微循环的作用。
远红外纺织品目前朝着功能高效化、新型化、复合 化方向发展。
如日本开发出海藻碳纤维，其织物在35℃时的远 红外发射率达94%
• 从纤维结构上可将远红外纤维分成两类：一类是远 红外粉在成纤聚合物截面上均匀分散的单一组成纤 维，另一类是具有一个或多个芯层结构的复合纤维
• 从纤维外观上分为两类，一类是常规圆形截面纤维， 另一类是异性截面纤维。这两类纤维均可制成中空 纤维，以增加保暖效果。
远红外纤维的熔法纺丝有以下几种工艺路线：
三、红外辐射吸收及远红外服装保暖的机理
红外辐射吸收的机理是光谱匹配共振吸收，即当辐 射源的波长与被辐射物的吸收波长相一致时，该物体 就吸收该辐射源的红外辐射。
人体是一天然的红外辐射源，其辐射频带很宽，活 体皮肤的辐射率为98%。人体表面的热辐射波长在 2.5~15μm范围，峰值波长约在9.3μm，其中8~14μm 波段的辐射约占人体总辐射量的46%
第八章 远红外纤维及纺织品
太阳光谱上红外线的波长大于可见光线，波长为 0.75～400μm。 红外线可分为三部分，即近红外线，波长为0.75～ 3μm；中红外线，波长为3～6μm；远红外线，波长 为6～400μm 。 其中90%的波长在8~14μm之间，是生物生存必不可 少的因素，因此，这一段波长的远红外线又称为生命 光波。
• 生物炭：如高温竹炭、竹炭粉、竹炭粉纤维及各种制 品。
• 电气石：如电气石原矿、电气石颗粒、电气石粉及各 种制品等。
• 远红外陶瓷：如如用电气石等高负离子、远红外材料， 按比例配制的各种用途的产品
• 远红外陶瓷制品：如远红外陶瓷球、陶瓷装饰材料、 彩瓷酒具餐具等
五、远红外纺织品的发展
远红外纺织品：可以吸收和反射人体及周围环境发射出的 电磁波，并辐射出波长范围2.5～30μm的远红外线的纺织物叫 远红外纺织物。远红外织物包括：远红外床上用品系列、远红 外内衣等。
释放远红外的原因：这是由于纺织品上添加的具有远红外 辐射功能的添加剂（粒径通常在0.5μm以下、常温释放，如： 陶瓷微粉或电气石粉一般都是金属氧化物或金属碳化物，如： 氧化铝、氧化锆、氧化镁、二氧化钛等。）在吸收了外界的电 磁辐射能量后，其分子的能态从低能级向高能级跃迁，尔后又 从不稳态的高能级回复到较低的稳态能级而辐射出远红外线。
实验证明，远红外纤维覆盖在人体上15min，表皮 温度将升高2~3℃。
四、远红外材料
主要选择热交换能力强、能放射特定波长远红外线 的材料，加工成各种产品。元素周期表中第三、第五 周期中的一种或多种氧化物与第四周期中的一种或多 种氧化物混合而成的远红外辐射材料，是理想的远红 外辐射材料。
常用的能产生远红外线的材料有：
• 如果辐射源是由分子的转动引起的辐射， 则发生大于25μm的远红外辐射。
二、远红外与人体健康
人体皮肤对远红外辐射的吸收能力很强，在 7~14μm有较强的吸收峰。ห้องสมุดไป่ตู้
人体可以高效地吸收4~14μm波段的红外线， 人体吸收了远红外线后，引起细胞、血液中的C-H， C-O，C-C，C-N等化学键振动加剧，从而引起一 系列有益的生理现象。
采用在纺丝液或后整理剂中同时添加远红外粉和其 他功能制剂，使织物具有多种功能。如日本已开发出 阻燃远红外涤纶、高吸湿性保温纤维等。
国内开发的远红外纤维及织物品种还比较少
第二节 远红外纤维的生产
• 最初远红外纤维是采用添加陶瓷微粉的方法来制造的。 • 最早开发的有日本的尤尼吉卡公司和东丽公司，随后日
2. 分子运动与远红外辐射
分子内部运动包括电子相对于原子核的运动，组成 分子的各原子在平衡位置附近的振动和分子作为整 体围绕某轴的转动。 当分子能级发生变化时，一般发射远红外线，同时 量子理论表明分子产生红外光谱的必要条件是必须 具有偶极矩或者状态改变时伴有偶极矩的变化。
• 在红外辐射波段中，当分子中的原子或原 子团从高能量的振动状态回复到低能量的 振动状态时，会发生2.5~25μm的远红外辐 射。
• 全造粒法：在聚合过程中加入远红外添加剂制得远红外切片。 • 母粒法：将切片粉碎到40目以上，与40%的远红外添加剂一
起混合烘干，经螺杆挤压制成远红外母粒，然后与常规切片 混合均匀后纺丝。 • 注射法：在纺丝过程中用注射器，将远红外添加剂直接注射 到高聚物纺丝熔体或溶液中制备远红外纤维。 • 复合纺丝法：以含有远红外粉体的聚合物为纤维的芯层，常 规聚合物为皮层制成的具有芯鞘结构的远红外复合纤维。
保健的原因：由于远红外纺织品所辐射出的电 磁波中，4μm～14μm波长（被称为生育光线）范围 内的远红外线与人体细胞中水分子的振动频率相同， 当人体表面受到辐射时，会引起细胞的分子共振，产 生热效应，并激活人体表面细胞，促进人体皮下组织 血液的微循环，达到保暖、保健、促进新陈代谢、提 高人体免疫力的功效。
