FIR滤波器的设计
FIR滤波器设计要点
FIR滤波器设计要点FIR (Finite Impulse Response) 滤波器是一种数字滤波器，其设计要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
以下是对这些要点的详细介绍。
1.滤波器类型选择：在设计FIR滤波器之前，需要确定滤波器的类型。
常见的FIR滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
不同类型的滤波器适用于不同的应用场景，因此在选择滤波器类型时需要考虑系统的需求。
2.滤波器系数设计：FIR滤波器的核心是滤波器系数。
滤波器系数决定了滤波器的频率响应和滤波特性。
常用的设计方法包括窗函数法、最小均方误差法和频率抽样法等。
窗函数法是最常用的设计方法，其基本思想是通过选择合适的窗函数来得到滤波器系数。
3.频率响应规格：在设计FIR滤波器时，需要明确所需的频率响应规格，包括通带增益、阻带衰减、过渡带宽等。
这些规格直接影响了滤波器的性能，因此需要根据具体应用场景来确定。
4.窗函数选择：窗函数在FIR滤波器设计中起到了重要的作用。
常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
不同的窗函数具有不同的特性，选择合适的窗函数可以得到优良的滤波器性能。
5.滤波器长度选择：滤波器长度决定了滤波器的频率分辨率和时间分辨率。
滤波器长度越长，频率响应越尖锐，但计算复杂度也越高。
因此，在设计FIR滤波器时需要权衡计算复杂度和性能要求，选择合适的滤波器长度。
6.优化设计：7.实现方式：总之，设计FIR滤波器要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
设计者需要根据具体的应用场景和性能要求来进行合理的设计和优化，以满足系统的需求。
FIR滤波器设计分析
FIR滤波器设计分析FIR（Finite Impulse Response）滤波器是一类数字滤波器，其输出只取决于输入信号的有限数量的过去样本。
FIR滤波器的设计分析主要包括滤波器的设计目标、设计方法、设计参数选择、滤波器性能评估等方面。
首先，FIR滤波器的设计目标是根据特定的应用需求，设计一个能够满足给定要求的滤波器。
比如，在音频信号处理中，常见的设计目标包括降低噪声、增强语音清晰度等。
接下来，FIR滤波器的设计方法主要有窗函数法和频率采样法。
窗函数法是通过选择合适的窗函数来设计FIR滤波器，常见的窗函数有矩形窗、汉宁窗、汉明窗等。
频率采样法是通过在频域上选择一组等间隔的频率样点，然后通过频域设计方法将这些样点连接起来，得到FIR滤波器的频响。
设计参数选择是FIR滤波器设计的重要环节。
常见的设计参数包括滤波器阶数、截止频率、过渡带宽等。
滤波器阶数决定了滤波器的复杂度，一般情况下，滤波器阶数越高，滤波器的性能也会越好。
截止频率是指滤波器的频段边界，过渡带宽是指频域中通过频样点与阻带频样点之间的频带范围。
最后，FIR滤波器的性能评估主要包括幅频响应、相频响应、群延迟等指标。
幅频响应可以用来评估滤波器的频率特性，相频响应则描述了信号在滤波过程中的相对延迟。
群延迟是指信号通过滤波器时的延迟时间，对于实时信号处理应用非常重要。
总结起来，FIR滤波器设计分析主要涉及设计目标、设计方法、设计参数选择和滤波器性能评估四个方面。
通过合理选择设计方法和参数，并对滤波器的性能进行评估，可以设计出满足特定要求的FIR滤波器，从而实现信号处理、噪声降低等应用。

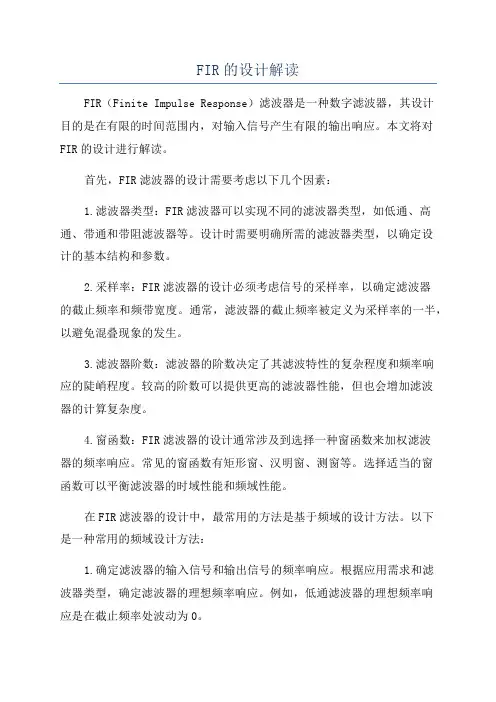

FIR的设计解读
FIR的设计解读FIR（Finite Impulse Response）滤波器是一种数字滤波器，其设计目的是在有限的时间范围内，对输入信号产生有限的输出响应。
本文将对FIR的设计进行解读。
首先，FIR滤波器的设计需要考虑以下几个因素：1.滤波器类型：FIR滤波器可以实现不同的滤波器类型，如低通、高通、带通和带阻滤波器等。
设计时需要明确所需的滤波器类型，以确定设计的基本结构和参数。
2.采样率：FIR滤波器的设计必须考虑信号的采样率，以确定滤波器的截止频率和频带宽度。
通常，滤波器的截止频率被定义为采样率的一半，以避免混叠现象的发生。
3.滤波器阶数：滤波器的阶数决定了其滤波特性的复杂程度和频率响应的陡峭程度。
较高的阶数可以提供更高的滤波器性能，但也会增加滤波器的计算复杂度。
4.窗函数：FIR滤波器的设计通常涉及到选择一种窗函数来加权滤波器的频率响应。
常见的窗函数有矩形窗、汉明窗、测窗等。
选择适当的窗函数可以平衡滤波器的时域性能和频域性能。
在FIR滤波器的设计中，最常用的方法是基于频域的设计方法。
以下是一种常用的频域设计方法：1.确定滤波器的输入信号和输出信号的频率响应。
根据应用需求和滤波器类型，确定滤波器的理想频率响应。
例如，低通滤波器的理想频率响应是在截止频率处波动为0。
2.将理想频率响应转换为时域响应。
通过对理想频率响应进行反变换，可以得到滤波器的时域响应。
这里通常采用离散傅里叶反变换（IDFT）或离散余弦变换（DCT）等方法。
3.根据时域响应和采样率计算滤波器的脉冲响应。
脉冲响应是离散时间下滤波器的输入信号和输出信号之间的脉冲响应。
可以通过对时域响应进行反变换，得到滤波器的脉冲响应。
4.根据脉冲响应计算滤波器的系数。
滤波器的系数是由脉冲响应计算得到的，通过将脉冲响应与输入信号进行卷积，计算出滤波器的输出信号。
5.优化滤波器的系数。
通常，设计得到的滤波器的系数需要进行优化，以满足设计要求。
可以通过改变滤波器的窗函数、阶数、截止频率等参数，来优化滤波器的性能。

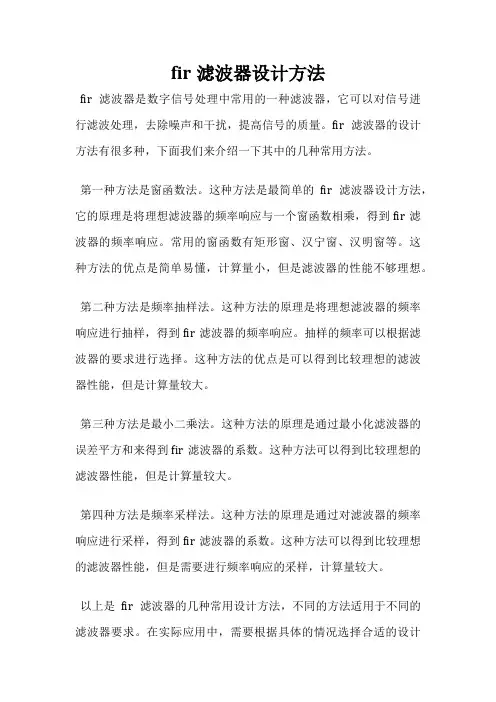

fir滤波器设计方法
fir滤波器设计方法
fir滤波器是数字信号处理中常用的一种滤波器，它可以对信号进行滤波处理，去除噪声和干扰，提高信号的质量。
fir滤波器的设计方法有很多种，下面我们来介绍一下其中的几种常用方法。
第一种方法是窗函数法。
这种方法是最简单的fir滤波器设计方法，它的原理是将理想滤波器的频率响应与一个窗函数相乘，得到fir滤波器的频率响应。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
这种方法的优点是简单易懂，计算量小，但是滤波器的性能不够理想。
第二种方法是频率抽样法。
这种方法的原理是将理想滤波器的频率响应进行抽样，得到fir滤波器的频率响应。
抽样的频率可以根据滤波器的要求进行选择。
这种方法的优点是可以得到比较理想的滤波器性能，但是计算量较大。
第三种方法是最小二乘法。
这种方法的原理是通过最小化滤波器的误差平方和来得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是计算量较大。
第四种方法是频率采样法。
这种方法的原理是通过对滤波器的频率响应进行采样，得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是需要进行频率响应的采样，计算量较大。
以上是fir滤波器的几种常用设计方法，不同的方法适用于不同的滤波器要求。
在实际应用中，需要根据具体的情况选择合适的设计
方法，以得到满足要求的fir滤波器。
设计fir滤波器的方法
设计fir滤波器的方法
设计FIR滤波器的方法主要有以下几种：
1. 正交法：根据滤波器的频率响应要求，将滤波器的频率特性分解成一系列正交基函数，然后通过选取适当的基函数系数来确定滤波器的频率响应。
2. 窗函数法：根据滤波器的频率响应要求，在频域上选取一个窗函数，然后通过窗函数的傅里叶变换来确定滤波器的频率响应。
3. 最小二乘法：根据滤波器的频率响应要求，通过最小化输入输出误差的平方和，利用最小二乘法来确定滤波器的系数。
4. 频率采样法：根据滤波器的频率响应要求，在频域上选取一些特定的频率点，并指定这些点的增益值，然后通过求取这些频率点上的插值样值，从而确定滤波器的系数。
在实际应用中，常常根据具体的滤波器设计要求和计算复杂度的考虑，综合考虑以上方法，采用相关算法进行FIR滤波器的设计，如窗函数法与最小二乘法的结合，频率采样法与正交法的结合等。
FIR滤波器的设计
1 引言1.1 FIR滤波器的介绍随着信息时代、数字世界的到来，数字信号处理已成为一门极其重要的学科和技术领域。
数字信号处理是将信号以数字方式表示并处理的理论和技术，处理的内容包括对数字信号的滤波、变换、频谱分析、检测、估计、压缩、识别等一系列的加工处理。
由于大规模集成电路以及数字计算机的飞速发展，加之从60年代末以来数字信号处理理论和技术的成熟和完善，用数字方法来处理信号，即数字信号处理，已逐渐取代模拟信号处理。
数字信号处理技术的应用领域非常广泛，而数字滤波器的设计是数字信号处理中最重要的设计环节。
数字滤波器分为IIR滤波器和FIR滤波器。
本次课设使用的是FIR滤波器。
FIR滤波器即有限长单位响应滤波器，是数字信号处理系统中最基本的原件。
可以在保证任意频率特性的同时具有严格的线性相位特性。
同时其单位冲激响应是有限长的，因而滤波器是稳定的系统。
FIR滤波器在通信、图像处理、模式识别等领域具有广泛的应用。
FIR滤波器误反馈回路，是一种稳定系统，可以设计成具有线性相位特性。
设FIR滤波器的系数为h(0)、h(1)……h(N-1)，X(n)表示滤波器在n时刻的输入，则那时刻的输出为：y(n)=h(0)*x(n)+h(1)*x(n-1)+……+h(N-1)*x[n-(N-1)]FIR数字滤波器的结构图如图1所示：图1 FIR滤波器的结构图1.2 MATLAB的介绍MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，代表了当今国际科学计算软件的先进水平。
主要应用于工程计算、信号处理与通讯、图像处理、信号检测、金融建模设计与分析、控制系统设计以及计算生物学等众多应用领域。
实验四FIR数字滤波器的设计
实验四FIR数字滤波器的设计
FIR数字滤波器也称作有限脉冲响应数字滤波器，是一种常见的数字滤波器设计方法。
在设计FIR数字滤波器时，需要确定滤波器的阶数、滤波器的类型（低通、高通、带通、带阻）以及滤波器的参数（截止频率、通带波纹、阻带衰减、过渡带宽等）。
下面是FIR数字滤波器的设计步骤：
1.确定滤波器的阶数。
阶数决定了滤波器的复杂度，一般情况下，阶数越高，滤波器的性能越好，但计算量也越大。
阶数的选择需要根据实际应用来进行权衡。
2.确定滤波器的类型。
根据实际需求，选择低通、高通、带通或带阻滤波器。
低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留一定范围内的频率信号，带阻滤波器用于去除一定范围内的频率信号。
3.确定滤波器的参数。
根据实际需求，确定滤波器的截止频率、通带波纹、阻带衰减和过渡带宽等参数。
这些参数决定了滤波器的性能。
4.设计滤波器的频率响应。
使用窗函数、最小二乘法等方法，根据滤波器的参数来设计滤波器的频率响应。
5.将频率响应转换为滤波器的系数。
根据设计的频率响应，使用逆快速傅里叶变换（IFFT）等方法将频率响应转换为滤波器的系数。
6.实现滤波器。
将滤波器的系数应用到数字信号中，实现滤波操作。
7.优化滤波器性能。
根据需要，可以对滤波器进行进一步优化，如调整滤波器的阶数、参数等，以达到较好的滤波效果。
以上是FIR数字滤波器的设计步骤，根据实际需求进行相应的调整，可以得到理想的滤波器。
fir滤波器设计实验报告
fir滤波器设计实验报告一、实验目的本次实验的目的是设计FIR滤波器，从而实现信号的滤波处理。
二、实验原理FIR滤波器是一种数字滤波器，它采用有限长的冲激响应滤波器来实现频率选择性的滤波处理。
在FIR滤波器中，系统的输出只与输入和滤波器的系数有关，不存在反馈环路，因此具有稳定性和线性相位的特性。
FIR滤波器的设计最常采用Window法和最小二乘法。
Window法是指先对理想滤波器的频率特性进行窗函数的处理，再通过离散傅里叶变换来得到滤波器的时域响应。
最小二乘法则是指采用最小二乘法来拟合理想滤波器的频率特性。
本次实验采用的是Window法。
三、实验步骤1.设计滤波器的频率响应特性：根据实际需要设计出需要的滤波器的频率响应特性，通常采用理想滤波器的底通、高通、带通、带阻等特性。
2.选择窗函数：根据设计的滤波器的频率响应特性选择相应的窗函数，常用的窗函数有矩形窗、汉宁窗、汉明窗等。
3.计算滤波器的时域响应：采用离散傅里叶变换将设计的滤波器的频率响应特性转化为时域响应，得到滤波器的冲激响应h(n)。
4.归一化：将得到的滤波器的冲激响应h(n)进行归一化处理，得到单位加权的滤波器系数h(n)。
5.实现滤波器的应用：将得到的滤波器系数h(n)应用于需要滤波的信号中，通过卷积的方式得到滤波后的信号。
四、实验结果以矩形窗为例，设计一阶低通滤波器，截止频率为300Hz，采样频率为8000Hz，得到的滤波器系数为：h(0)=0.0025h(1)=0.0025滤波效果良好，经过滤波后的信号频率响应相对于滤波前有较明显的截止效应。
五、实验总结通过本次实验，我们掌握了FIR滤波器的设计方法，窗函数的选择和离散傅里叶变换的应用，使我们能够更好地处理信号，实现更有效的信号滤波。
在日常工作和学习中，能够更好地应用到FIR滤波器的设计和应用，提高信号处理的精度和效率。
经典滤波器设计范文
经典滤波器设计范文一、FIR滤波器设计FIR（Finite Impulse Response）滤波器是一种常用的数字滤波器，其特点是抗混叠性能好、线性相位响应、易于设计等。
FIR滤波器的设计通常分为两个步骤：滤波器的理想频率响应设计和具体的滤波器系数设计。
1.理想频率响应设计理想的低通FIR滤波器频率响应为单位脉冲响应的离散傅里叶变换，即H(e^jω) = sum(h(n)e^(-jωn))，其中h(n)为滤波器的单位脉冲响应。
通过将理想频率响应转换为时域单位脉冲响应，可以得到容纳在有限长度L的FIR滤波器中。
其中单位脉冲响应为：h(n) = (ω_0π)^-1 * sin(ω_0n)/(nπ)，其中ω_0为截止频率。
2.系数设计对于FIR滤波器，系数设计是指对滤波器的单位脉冲响应进行窗函数的处理。
窗函数可以选择矩形窗、汉宁窗、海明窗等。
二、IIR滤波器设计IIR（Infinite Impulse Response）滤波器是另一种常用的数字滤波器，其特点是滤波器具有无限长度的单位脉冲响应。
与FIR滤波器不同，IIR滤波器的设计指标更多地侧重于滤波器的幅频响应与相位响应的设计。
1.巴特沃斯滤波器设计巴特沃斯滤波器是一种IIR滤波器的设计方法，其特点是在通带中具有均匀响应，即幅频特性较为平坦。
巴特沃斯滤波器设计的关键是选择滤波器阶数和截止频率。
2.预畸变滤波器设计预畸变滤波器是为了使滤波器的相频特性更加平坦而设计的，其主要应用在通信系统中。
预畸变滤波器一般采用线性相位结构，在设计时需要考虑相位补偿。
三、其他滤波器设计方法除了上述的FIR和IIR滤波器设计方法外，还有一些其他的滤波器设计方法，如小波滤波器设计、自适应滤波器设计等。
1.小波滤波器设计小波滤波器是在小波变换领域中常用的滤波器设计方法。
小波滤波器具有多尺度分析的特点，可以提供多分辨率的信号处理。
2.自适应滤波器设计自适应滤波器是根据输入信号的特性进行动态调整的一种滤波器设计方法。
fir数字滤波器的设计指标
fir数字滤波器的设计指标FIR数字滤波器的设计指标主要包括以下几个方面：1. 频率响应：FIR数字滤波器的频率响应是指滤波器对不同频率信号的响应程度。
设计时需要根据应用场景确定频率响应特性，例如低通、高通、带通等。
低通滤波器用于消除高频噪声，高通滤波器用于保留低频信号，带通滤波器则用于限制信号在特定频率范围内的传输。
2. 幅频特性：FIR数字滤波器的幅频特性是指滤波器在不同频率下的幅值衰减情况。
设计时需要根据频率响应特性调整幅频特性，以满足信号处理需求。
例如，在通信系统中，为了消除杂散干扰和多径效应，需要设计具有特定幅频特性的滤波器。
3. 相位特性：FIR数字滤波器的相位特性是指滤波器对信号相位的影响。
设计时需要确保滤波器的相位特性满足系统要求，例如线性相位特性。
线性相位特性意味着滤波器在不同频率下的相位延迟保持恒定，这对于许多通信系统至关重要。
4. 群延迟特性：FIR数字滤波器的群延迟特性是指滤波器对信号群延迟的影响。
群延迟是指信号通过滤波器后，各频率成分的延迟时间。
设计时需要根据应用场景调整群延迟特性，以确保信号处理效果。
例如，在语音处理中，需要降低滤波器的群延迟，以提高语音信号的清晰度。
5. 稳定性：FIR数字滤波器的稳定性是指滤波器在实际应用中不发生自激振荡等不稳定现象。
设计时需要确保滤波器的稳定性，避免产生有害的谐波和振荡。
6. 计算复杂度：FIR数字滤波器的计算复杂度是指滤波器在实现过程中所需的计算资源和时间。
设计时需要权衡滤波器的性能和计算复杂度，以满足实时性要求。
例如，在嵌入式系统中，计算资源有限，需要设计较低计算复杂度的滤波器。
7. 硬件实现：FIR数字滤波器的硬件实现是指滤波器在实际硬件平台上的实现。
设计时需要考虑硬件平台的特性，如处理器速度、内存容量等，以确定合适的滤波器结构和参数。
8. 软件实现：FIR数字滤波器的软件实现是指滤波器在软件平台上的实现。
设计时需要考虑软件平台的特性，如编程语言、算法库等，以确定合适的滤波器设计和实现方法。
实验6FIR滤波器设计
实验6FIR滤波器设计FIR (Finite Impulse Response)滤波器是一种数字滤波器，其输出信号仅取决于振荡器的输入以前的有限个值。
FIR滤波器设计的目的是通过调整滤波器的系数以实现所需的频率响应。
在FIR滤波器设计中，首先确定滤波器的类型和频率响应的规格。
常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
频率响应的规格由滤波器的截止频率、通带增益和阻带衰减等参数决定。
FIR滤波器的设计步骤如下：1.确定滤波器的类型和频率响应规格。
根据应用的需求，选择适当的滤波器类型和定义频率响应的参数。
2.确定滤波器的阶数。
阶数决定了滤波器的复杂度和性能。
一般而言，阶数越高，滤波器的性能越好，但计算复杂度也越高。
3.根据频率响应规格和系统设计的约束，选择一种滤波器设计方法。
常见的设计方法有窗函数法、频率采样法、最小均方误差法等。
4.设计滤波器的理想频率响应。
根据所选的设计方法，确定滤波器的理想频率响应。
这通常是一个分段线性函数，其中包括通带增益和阻带衰减。
5.将理想频率响应转换为时域的冲激响应。
这可以通过将理想频率响应进行反傅里叶变换来实现。
6.通过选择合适的窗函数，对冲激响应进行窗函数变换。
窗函数的选择是设计滤波器性能的重要因素。
7.通过窗函数变换得到滤波器的系数。
通过将窗函数变换应用于冲激响应，可以得到设计滤波器的系数。
这些系数确定了滤波器的时间响应和频率响应。
8.可选地，通过优化算法对滤波器的系数进行优化。
优化算法可以用来进一步改善滤波器的性能。
常用的优化算法包括加权最小二乘方法、梯度下降法等。
9.实现滤波器。
将设计好的滤波器系数应用于输入信号，得到滤波器输出。
可以使用编程语言或滤波器设计工具来实现滤波器。
10.验证滤波器的性能。
通过将滤波器应用于不同的输入信号，检验滤波器输出是否符合设计要求。
可以使用频谱分析工具和滤波器性能评估指标来评估滤波器的性能。
FIR滤波器设计是数字信号处理中重要的课题之一、设计一个性能良好的FIR滤波器需要对滤波器原理和设计方法有深入的了解，以及熟练的使用滤波器设计工具和编程工具。
FIR滤波器的设计
FIR滤波器的设计FIR (Finite Impulse Response) 滤波器是数字信号处理中常用的一种滤波器。
与 IIR (Infinite Impulse Response) 滤波器相比，FIR 滤波器具有线性相位响应和稳定性的特点。
在设计 FIR 滤波器时，我们通常需要确定滤波器的阶数、通带和阻带的频率范围、滤波器的类型等参数。
下面将介绍 FIR 滤波器的设计过程。
首先，我们需要确定FIR滤波器的阶数。
阶数决定了滤波器的复杂度和性能。
一般来说，较高阶数的滤波器可以提供更好的频率响应，但会增加计算复杂度。
阶数的选择需要根据实际需求进行权衡。
接下来，我们需要确定滤波器的通带和阻带的频率范围。
通带频率范围是指信号在经过滤波器后保持不变的频率范围，而阻带频率范围是指信号在经过滤波器后被衰减的频率范围。
根据不同的应用需求，我们可以选择不同的频率范围。
然后，我们需要选择滤波器的类型。
FIR滤波器有很多不同的类型，包括低通、高通、带通和带阻等。
选择不同的滤波器类型取决于所需的滤波器特性。
例如，如果我们想要保留信号中低频成分，可以选择低通滤波器；如果我们想要去除信号中的低频成分，可以选择高通滤波器。
在确定了滤波器的阶数、频率范围和类型后，我们可以开始进行滤波器的设计。
FIR滤波器设计的目标是在给定的频率范围内最小化滤波器的误差。
有很多方法可以用来设计FIR滤波器，包括窗函数法、频率抽样法和最小二乘法等。
下面以窗函数法为例进行介绍。
窗函数法是一种常用的FIR滤波器设计方法。
它基于窗函数的特性，在频域上对输入信号进行加权，从而实现滤波的目的。
设计过程中，我们需要选择一个合适的窗函数，并确定其对应的参数。
在选择窗函数时，我们需要考虑窗函数的主瓣宽度和辅瓣衰减。
主瓣宽度决定了滤波器的频率响应的过渡带宽度，辅瓣衰减决定了滤波器在阻带中的衰减程度。
常用的窗函数有矩形窗、汉宁窗、汉明窗和布莱克曼窗等。
确定了窗函数后，我们可以计算滤波器的冲激响应。
FIR数字滤波器的设计
FIR数字滤波器的设计
FIR（有限冲激响应）数字滤波器的设计主要包括以下几个步骤：
1.确定滤波器的要求：根据应用需求确定滤波器的类型（如低通、高通、带通、带阻等）和滤波器的频率特性要求（如截止频率、通带波动、阻带衰减等）。
2.确定滤波器的长度：根据频率特性要求和滤波器类型，确定滤波器的长度（即冲激响应的系数个数）。
长度通常根据滤波器的截止频率和阻带宽度来决定。
3.设计滤波器的冲激响应：使用一种滤波器设计方法（如窗函数法、频率抽样法、最小二乘法等），根据滤波器的长度和频率特性要求，设计出滤波器的冲激响应。
4.计算滤波器的频率响应：将设计得到的滤波器的冲激响应进行傅里叶变换，得到滤波器的频率响应。
可以使用FFT算法来进行计算。
5.优化滤波器的性能：根据频率响应的实际情况，对滤波器的冲激响应进行优化，可以通过调整滤波器的系数或使用优化算法来实现。
6.实现滤波器：将设计得到的滤波器的冲激响应转化为差分方程或直接形式，并使用数字信号处理器（DSP）或其他硬件进行实现。
7.验证滤波器的性能：使用测试信号输入滤波器，检查输出信号是否满足设计要求，并对滤波器的性能进行验证和调整。
以上是FIR数字滤波器的一般设计步骤，具体的设计方法和步骤可能因应用需求和设计工具的不同而有所差异。
在实际设计中，还需要考虑滤波器的实时性、计算复杂度和存储资源等方面的限制。
FIR滤波器设计报告_ME
FIR 滤波器设计报告一、 综述FIR 滤波器设计在数字信号处理中具有非常重要的地位，并具有其独到的优点。
它可以在幅独特性随意设计的同时，保证精确、严格的线性相位特性。
除此之外，FIR 滤波器的单位脉冲相应是有限长序列，因此FIR 滤波器没有不稳定的问题。
而且，FIR 滤波器还可以采用快速傅利叶变换的方法来过滤信号，从而大大提高运算速度。
正因为有如此多的优点，FIR 滤波器越来越得到人们的广泛应用。
目前，设计FIR 数字滤波器的方法有窗口法、模块法、频率抽样法，还有等纹波优化设计法，其中包括Remez 方法和线性规划设计方法。
二、 窗函数法设计FIR 滤波器的基本步骤(1) 根据技术要求确定待求滤波器的单位取样响应如果已知待求滤波器的频响：H d (e jw )，则：ωπωππωd e e H n h nj j d d ⎰-=)(21)( 如果已知通带和阻带衰减和边界频率的要求，可选用理想滤波器作为逼近函数：H d (e jw ) —〉 IDFT —〉h d (n)⎩⎨⎧≤≤≤=πωωωωωω||,0||,)(c c a j j d e e H ==〉 )())(sin()(a n a n n h c d --=πω (2) 根据过渡带及阻带衰减要求，确定窗函数及其长度设过渡带宽为：∆ω，其值近似于窗函数主瓣宽度。
∆ω与窗口长度N 成反比：N ≈A/ ∆ω，A 的窗口形式；如：矩形窗：A=4π；海明窗： A=8π；选择窗口函数的原则：在保证阻带衰减满足要求的前提下，尽量选择主瓣窄的窗函数。
(3) 计算滤波器的单位采样响应h(n))()()(n w n h n h d =(4) 验算技术指标是否满足要求,计算设计的滤波器频率响应：计算设计的滤波器频率响应：∑-=-=10)()(N n n j j d e n h e H ωω三、 用Kaiser 窗进行滤波器设计本设计采用kaiser 窗。
kaiser 窗设计法的特点是适应性强，几乎不需要迭代和反复试验，并且几乎没有误差。
FIR低通滤波器设计
FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。
设计过程中，需要确定滤波器的截止频率和滤波器的阶数。
阶数越高，滤波器的性能越好，但需要更多的计算资源。
截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。
低通滤波器将高频部分去除，只保留低频部分。
二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。
2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。
3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。
4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。
5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。
6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。
三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。
2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。
3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。
Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。
四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。
FIR滤波器的设计
FIR滤波器的设计FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是具有有限的脉冲响应。
在设计FIR滤波器时，主要需要确定滤波器的阶数、滤波器的频率响应以及滤波器的系数。
滤波器的阶数是指滤波器中的延迟元素的数量。
阶数越高，滤波器的频率响应越陡峭，但也会引起计算复杂度的增加。
一般情况下，我们可以根据滤波器的需求选择合适的阶数。
滤波器的频率响应决定了滤波器在频域中的增益和衰减情况。
通常，我们会通过设计一个理想的频率响应曲线，然后利用窗函数将其转化为离散的频率响应。
设计FIR滤波器的一个常用方法是使用窗函数法。
窗函数可以将滤波器的理想频率响应曲线转换为离散的频率响应。
常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
以设计低通滤波器为例，我们可以按照以下步骤进行FIR滤波器的设计：1.确定滤波器的阶数，即延迟元素的数量。
2.设计一个理想的频率响应曲线，包括通带的增益和截至频率，以及阻带的衰减和截止频率。
3.将理想的频率响应曲线通过其中一种窗函数进行离散化。
4.将离散化后的频率响应转换为时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
具体的设计步骤如下：1.确定滤波器的阶数。
根据滤波器的要求和计算能力，选择一个合适的阶数。
2.设计理想的频率响应曲线。
根据滤波器的需求，确定通带和阻带的要求，以及对应的截至频率和衰减。
3.利用窗函数将理想频率响应曲线离散化。
根据选择的窗函数，进行相应的计算，得到离散化后的频率响应。
4.将离散化后的频率响应进行反变换，得到时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
将单位脉冲响应传递函数中的z替换为频率响应值，然后进行反变换，得到滤波器的系数。
设计FIR滤波器需要根据具体的需求和设计要求进行合理的选择和计算。
通过选择合适的阶数、频率响应和窗函数，可以设计出满足需求的FIR滤波器。
FIR滤波器设计与实现实验报告
FIR滤波器设计与实现实验报告目录一、实验概述 (2)1. 实验目的 (3)2. 实验原理 (3)3. 实验设备与工具 (4)4. 实验内容与步骤 (6)5. 实验数据与结果分析 (7)二、FIR滤波器设计 (8)1. 滤波器设计基本概念 (9)2. 系数求解方法 (10)频谱采样法 (11)最小均方误差法 (14)3. 常用FIR滤波器类型 (15)线性相位FIR滤波器 (16)非线性相位FIR滤波器 (18)4. 设计实例与比较 (19)三、FIR滤波器实现 (20)1. 硬件实现基础 (21)2. 软件实现方法 (22)3. 实现过程中的关键问题与解决方案 (23)4. 滤波器性能评估指标 (25)四、实验结果与分析 (26)1. 实验数据记录与处理 (27)2. 滤波器性能测试与分析 (29)通带波动 (30)虚部衰减 (31)相位失真 (32)3. 与其他设计方案的对比与讨论 (33)五、总结与展望 (34)1. 实验成果总结 (35)2. 存在问题与不足 (36)3. 未来发展方向与改进措施 (37)一、实验概述本次实验的主要目标是设计并实现一个有限脉冲响应（Finite Impulse Response，简称FIR）滤波器。
FIR滤波器是数字信号处理中常用的一种滤波器，具有线性相位响应和易于设计的优点。
本次实验旨在通过实践加深我们对FIR滤波器设计和实现过程的理解，提升我们的实践能力和问题解决能力。
在实验过程中，我们将首先理解FIR滤波器的基本原理和特性，包括其工作原理、设计方法和性能指标。
我们将选择合适的实验工具和环境，例如MATLAB或Python等编程环境，进行FIR滤波器的设计。
我们还将关注滤波器的实现过程，包括代码编写、性能测试和结果分析等步骤。
通过这次实验，我们期望能够深入理解FIR滤波器的设计和实现过程，并能够将理论知识应用到实践中，提高我们的工程实践能力。
本次实验报告将按照“设计原理设计方法实现过程实验结果与分析”的逻辑结构进行组织，让读者能够清晰地了解我们实验的全过程，以及我们从中获得的收获和启示。
第10章 FIR滤波器设计
幅频特性
时域特性
有/无过渡带滤波器设计结果比较
无过渡带
有过渡带
有过渡带可抑制纹波
FIR滤波器的设计思想
Gibbs现象
常用的窗函数
具有平滑过渡带的FIR滤波器
FIR滤波器的设计步骤
36
FIR滤波器设计步骤
1、确定滤波器性能指标：过渡带、纹波…… 2、选择合适的窗函数：汉明、可调…… 3、计算理想滤波器的脉冲响应 fc=(通带边缘频率+阻带边缘频率) /2 4、对理想滤波器的脉冲响应加窗
4/(2M+1) 8/(2M+1) 8/(2M+1) 12/(2M+1) 0.92/M 3.11/M 3.32/M 5.56/M 13.3dB 31.5dB 42.7dB 58.1dB 20.9dB 43.9dB 54.5dB 75.3dB
与M有关
与M无关
1、主瓣宽度：滤波器的过渡带宽度 与窗长及窗类型相关
s 0.35
2、由阻带纹波确定窗函数
阻带衰减为20log(0.01)= - 40dB
窗类型
Rectangular Hanning Hamming
主瓣宽 过渡带宽度 相对旁 最小阻带 度 瓣水平 衰减
4/(2M+1) 8/(2M+1) 8/(2M+1) 0.92/M 3.11/M 3.32/M 13.3dB 31.5dB 42.7dB -20.9dB -43.9dB -54.5dB
数字滤波器特性 FIR滤波器：
优点：线性相位、稳定 缺点：阶数高，幅度逼近效率低
IIR滤波器：
优点：阶数低、幅度逼近效率高
缺点：相位近似线性、稳定性
数字滤波器设计 FIR滤波器设计： h(n)有限—设计h(n)
FIR滤波器的设计
2
线性相位分析
H ( z) z
j
( N 1) N 1 2
1 ( n ( N21) ) 1 ( n ( N21) ) h( n) Z Z 2 n 0 2
( N 1) 2 N 1
( N 1) H (e ) je h(n) sin (n ) (2) n 0 2 j ( ) e H ( ) 或
h(n) h( N 1 n)
H ( z)
m N 1n N 1 n h( n) z n 0
N 1 h( N n 0
1 n) z
n
即：
N 1 ( N 1m ) h ( m) z m 0
( N 1) N 1 m z h ( m) z m 0
j
H (e ) e
j
j
( N 1) j 2 2
( N 1) 为线性相位 则 ( ) 2 2
N 1 h(n) sin n 0
( N 1) (n ) 2
线性相位分析
物理意义：FIR有(N-1)/2个采样周期的群时延，且 信号通过此类FIR时，所有频率成份都有900相移， 称为正交变换。
( N 1)
H (z )
1
1 ( N 1) 1 h( z ) H ( z ) z H (z ) 2
1 N 1 n ( N 1) n h( n) z z z 2 n 0
( N 1) 1 ( n 2 ) Z
( N 1) ( N 1) ( n ) N 1 1 2 z 2 h( n) Z n 0 2
fir数字滤波器的设计与实现
fir数字滤波器的设计与实现一、引言数字滤波器是数字信号处理中的重要组成部分，它可以用于去除信号中的噪声，平滑信号等。
其中，fir数字滤波器是一种常见的数字滤波器。
本文将介绍fir数字滤波器的设计与实现。
二、fir数字滤波器概述fir数字滤波器是一种线性相位、有限脉冲响应（FIR）的数字滤波器。
它通过一系列加权系数对输入信号进行卷积运算，从而实现对信号的过滤。
fir数字滤波器具有以下特点：1. 稳定性好：由于其有限脉冲响应特性，使得其稳定性优于IIR（无限脉冲响应）数字滤波器。
2. 线性相位：fir数字滤波器在频域上具有线性相位特性，因此可以保持输入信号中各频率分量之间的相对时延不变。
3. 设计灵活：fir数字滤波器可以通过改变加权系数来实现不同的频率响应和截止频率。
三、fir数字滤波器设计步骤1. 确定需求：首先需要确定所需的频率响应和截止频率等参数。
2. 选择窗函数：根据需求选择合适的窗函数，常用的有矩形窗、汉明窗、布莱克曼窗等。
3. 计算滤波器系数：利用所选窗函数计算出fir数字滤波器的加权系数。
常见的计算方法有频率采样法、最小二乘法等。
4. 实现滤波器：将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
四、fir数字滤波器实现方法1. 直接形式：直接将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
该方法简单易懂，但是需要大量运算，不适合处理较长的信号序列。
2. 快速卷积形式：利用快速傅里叶变换（FFT）来加速卷积运算。
该方法可以大大减少计算量，适合处理较长的信号序列。
五、fir数字滤波器应用案例1. 语音处理：fir数字滤波器可以用于去除语音信号中的噪声和杂音，提高语音质量。
2. 图像处理：fir数字滤波器可以用于图像去噪和平滑处理，提高图像质量。
3. 生物医学信号处理：fir数字滤波器可以用于生物医学信号的滤波和特征提取，如心电信号、脑电信号等。
六、总结fir数字滤波器是一种常见的数字滤波器，具有稳定性好、线性相位和设计灵活等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通带波纹（dB） ±0.27 ±0.08647 ±0.0274 ±0.00868 ±0.00275 ±0.000868 ±0.000275 ±0.000087
阻带最小衰减 (dB) -30 -40 -50 -60 -70 -80 -90 -100
窗函数设计FIR数字滤波器的步骤：
根据技术要求确定滤波器的频响特性确定其 对应的单位脉冲响应。 根据对过渡带及阻带衰减指标的要求，选择 窗函数形式，并估计窗口长度N。 计算滤波器的单位取样响应
1）加宽过渡带宽，以牺牲过渡带换取阻带衰减的增加。
例如在本例中可在k=9和k=24处各增加一个过渡带 采样点H9=H24=0.5，使过渡带宽增加到二个频率采样间 隔4π/33，其阻带衰减增加到约 -40dB。
2)增大N
如果要进一步增加阻带衰减，但又不增加过渡带 宽，可增加采样点数N。 例如，同样截止频率ωc=0.5π , 以N=65采样，并在 k=17和k=48插入由阻带衰减最优化计算得到的采样值 H17=H48=0.5886,在k=18、47处插入经阻带衰减最优化 计算获得的采样值H17=H48=0.1065 , 这时得到的 H(ejω)， 过渡带为6π/65， 小于33点采样时插入一个过渡带采样点的过渡带宽 4π/33 ，而阻带衰减增加了20多分贝，达-60dB以上， 当然，代价是滤波器 阶数增加，运算量增加。
| | c
c | |
sinN / 2 WR sin / 2
4个特殊频率点看卷积结果： 1. =0时, H(0)近似等于Hd(0) 2. = c时， H(c)=0.5H(0);
3. = c–2π/N时，出现正肩峰；
4. = c +2π/N 时，出现负肩峰。
为了减小逼近误差，可以在理想频率响应的 边缘加上一些过渡的采样点。但这样处理却 会使得过滤带加宽。 增加采样点数N来提高所需滤波器的性能， 使得滤波器的过渡带是窄带。但是太大会 使滤波器成本和运算复杂度增加。
从图上可以看出，其过渡带宽为一个频率采样间隔 2π/33 ，而最小阻带衰减略小于20dB。 对大多数应用场合，阻带衰减如此小的滤波器是不 能令人满意的。 增大阻带衰减两种方法：
汉明窗
－41
8π/N
－53
凯塞窗
其他窗是增加主瓣宽度为代价来降低旁瓣；凯塞窗则可 自由选择主瓣宽度和旁瓣衰减。
2 I o 1 1 2n / N 1 w(n) I o
0 n N 1
I0(x)是零阶修正贝塞尔函数； β可自由选择，决定主瓣宽度与 旁瓣衰减。
N 1 2
•在每个采样点上，
逼近误差为零，频响
严格地与理想频响的采样值 H(k)相等; •在采样点之间，频响由各采样点的内插函数延伸迭加而 形成，因而有一定的逼近误差，误差大小与理想频率响 应的曲线形状有关，理想特性平滑，则误差小；反之， 误差大。在理想频率响应的不连续点附近， 会产 生肩峰和波纹 •N增大，则采样点变密，逼近误差减小。
0. 0895 1 0. 0468 0. 0468
c
0
c
-0. 0895
改变窗函数的形状，可改善滤波器的特性，窗函数有 许多种，但要满足以下两点要求： ①窗谱主瓣宽度要窄，以获得较陡的过渡带； ②相对于主瓣幅度，旁瓣要尽可能小，使能量尽量 集中在主瓣中，这样就 可以减小肩峰和余振，以提 高阻带衰减和通带平稳性。
（3）任何一个非因果的有限长序列，总可以通 过一定的延时，转变为因果序列， 所以因果性总 是满足； （4）无反馈运算，运算误差小。
缺点： （1）因为无极点，要获得好的过渡带特性，需 以较高的阶数为代价； （2）无法利用模拟滤波器的设计结果，一般无 解析设计公式，要借助计算机辅助设计程序完成。
如果希望得到的滤波器的理想频率响应为 那么 FIR滤波器的设计就在于寻找一个频率响应
2 2 W ( ) 0.5WR ( ) 0.25 WR ( ) WR ( ) N 1 N 1
窗函数 矩形窗
旁瓣大致幅 度/ dB －13
过渡带宽 4π/N
阻带最小衰减/ dB －21
三角窗
－25
8π/N
－25
汉宁窗
－31
8π/N
－44
确定频率特性指标
H d (e
j
)
频率采样
H d (e j 2k / N ) H d (k )
IDFT
H ( z ) / H (e )
j
ZT
h(n)
频率采样设计的基本方法存在两个问题
用频率采样法设计线性相位滤波器的
条件
频率采样法的设计误差及其改进
用频率采样法设计线性相位滤波器的条件
1 hd (n ) 2
H d (e j )e jn d
h(n) hd (n) (n)
计算滤波器频率响应 H (e j )
H (e j ) h(n)e jn
n 0 N 1
例：试用窗口法设计一个FIR低通滤波器。已知
e j , j H d (e ) 0, 0
小结：
四种FIR数字滤波器的相位特性只取决于h(n) 的对称性，而与h(n)的值无关； 幅度特性取决于h(n)的值；
设计FIR数字滤波器时，在保证h(n)对称的条 件下，只要完成幅度特性的逼近即可。
二、窗函数设计法
设计思想：窗函数设计法是从单位脉冲响应序列 着手，使h(n)逼近理想的单位脉冲响应序列hd(n)。
H d (e ) hd (n) hd (n) w(n)
j
j
H (e ) h( n)
以一个截止频率为 c的线性相位理想低通 滤波器为例
：低通滤波器的延时
则：
1 hd (n) H d e j e jn d 2 sin( c (n )) 1 c j jn ce e d (n ) 2
h(n) hd (n) R (n 6)
(n 6)]
R13 (n)
0 n 12
三、利用频率采样法设计FIR滤波器
频域采样法就是一种频域设计方法。
它的基本思想是使所设计的FIR数字
滤波器的频率特性在某些离散的频率 点上的值，准确地等于所需的滤波器 在这些频率点处的值，在其他频率处 的特征按照一定的优化设计则有较好 的迫近。
4. h(n) 奇对称， h(n) = - h(N-1-n)
N为奇数
N为偶数
四种线性相位FIR DF特性：
第一种情况 ，偶、奇，四种滤波器都可设计。 第二种情况，偶、偶，可设计低、带通滤波器， 不能设计高通和带阻。 第三种情况，奇、奇，只能设计带通滤波器， 其它滤波器都不能设计。 第四种情况，奇、偶，可设计高通、带通滤波器， 不能设计低通和带阻。
理想低通滤波器特性的hd(n)和Hd()
是无限时宽的，且是非因果的，无法实现的
hd (n) o n N 1 h(n) hd (n) wR (n) n为其它值 0
其中
H (e j ) H d (e j ) *WR (e j )
卷积
1 H d ( ) 0
h(n)为实序列，且满足 h(n) h( N 1 n)，N为 长度，即，h(n)关于 N 1 偶对称或奇对称。
2
分四种情况：
1． h(n) 偶对称， h(n) = h(N-1-n) 2． h(n) 偶对称， h(n) = h(N-1-n) N 为奇数 N 为偶数
3. h(n) 奇对称， h(n) = - h(N-1-n)
去逼近
，逼近方法有三种： 窗函数设计法（时域逼近）
频率采样设计法（频域逼近）
最优化设计法（等波纹逼近）
一、FIR数字滤波器的线性相位特性
H (e j )线性相位是指 ( )是 的线性函数
第一类线性相位
( )
第二类线性相位
d ( ) d
可以证明，线性相位FIR滤波器的单位脉冲 响应应满足下面条件：
β越大，w(n)窗越窄，其频谱的主瓣变宽，旁瓣变小。 一般取 4<β<9。
β=5.44 接近汉明；β=8.5 接近布莱克曼
β=0 为矩形
β 2.120 3.384 4.538 5.658 6.764 7.865 8.960 10.056
过渡带 3.00π /N 4.46π /N 5.86π /N 7.24π /N 8.64π /N 10.0π /N 11.4π /N 12.8π /N
2
2
6
求： （1）求 h(n) 的长度N ； （2）在矩形窗口条件下，求出的表达式 h(n)； （3）写出过渡带宽 。
解：（1）
N 1 2
N 2 1 13
(2) N为奇数。且是低通滤波器， 故属于第一类广 义线性相位FIR滤波器，截至频率 c / 2 sin[ (n 6)] sin[ c (n )] 2 hd (n) (n ) (n 6)
N为奇数 N为偶数
H g (k ) H g ( N k )
频率采样法的设计误差及其改进
由上述设计过程得到的 以及 与
j
与
的逼近程度，
的关系？
N 1
2 H (e ) H (k )( k) N k 0
式中
1 sin( N / 2) j ( ) e N sin( / 2)
但实际上这两点不能兼得，一般总是通过增加主 瓣宽度来换取对旁瓣的抑制。
几种常用的窗函数：
1. 矩形窗：主瓣宽度为4π/N
2. 三角形窗：主瓣宽度为8π/N
3. 汉宁窗（升余弦窗）：主瓣宽度为8π/N 4.汉明窗（改进的升余弦窗）：主瓣宽度为8π/N 5.布莱克曼窗（三阶升余弦窗）：主瓣宽度为 12π/N
