电路板接地概念
PCB板设计中的接地方法与技巧
PCB板设计中的接地方法与技巧在电子设备设计中，印制电路板（PCB）的地位至关重要。
PCB板的设计需要考虑诸多因素，其中之一就是接地问题。
良好的接地方式可以有效地提高设备的稳定性、安全性以及可靠性。
本文将详细介绍PCB板设计中的接地方法与技巧。
让我们了解一下PCB板设计的基本概念。
PCB板设计是指将电子元件按照一定的规则和要求放置在板子上，并通过导线将它们连接起来的过程。
接地是其中的一个重要环节，它是指将电路的地线连接到PCB 板上的公共参考点，以实现电路的稳定工作和安全防护。
在PCB板设计中，接地的主要作用是提高电路的稳定性，同时还可以防止电磁干扰和雷电等外界因素对电路的影响。
通过将电路的地线连接到PCB板的公共参考点，可以减少电路之间的噪声和干扰，提高设备的性能和可靠性。
接地方式的选择取决于PCB板的设计和实际需求。
以下是一些常见的接地方式及其具体方法：直接接地：将电路的地线直接连接到PCB板上的参考点或金属外壳。
这种接地方式适用于对稳定性要求较高的电路，但需要注意避免地线过长导致阻抗过大。
间接接地：通过电容、电感等元件实现电路与地线的连接。
这种接地方式可以有效抑制电磁干扰，提高设备的抗干扰能力。
混合接地：结合直接接地和间接接地的方式，根据实际需求在不同位置选择不同的接地方式。
这种接地方式可以满足多种电路的接地需求，提高设备的灵活性和可靠性。
多层板接地：在多层PCB板中，将其中一层作为地线层，将电路的地线连接到该层上。
这种接地方式适用于高密度、高复杂度的PCB板设计，可以提供良好的电磁屏蔽效果。
挠性印制电路板接地：对于挠性印制电路板，可以使用金属箔或导电胶带实现电路与地线的连接。
这种接地方式适用于需要弯曲或伸缩的电路，可以提供良好的可塑性和稳定性。
确保接地连续且稳定：接地线的连接必须牢靠、稳固，确保在设备运行过程中不会出现松动或脱落现象。
同时，要确保地线阻抗最小，以提高电路的稳定性。
避免地线过长导致阻抗过大：地线的长度应尽可能短，以减少阻抗。
电路板的接地设计方法
电路板的接地设计方法接地设计是电路板设计中的重要环节，它能够确保电路板稳定运行，提高抗干扰能力，并降低电磁干扰。
本文将介绍电路板的接地设计方法，主要包含以下几个方面：确定接地类型、选择合适的接地方式、优化地线布局、考虑接地点选择、采取降噪措施、进行仿真测试、考虑电磁兼容性、遵循安全规范。
1.确定接地类型在电路板的接地设计中，首先要确定接地类型。
常见的接地类型有单点接地、多点接地和混合接地。
单点接地是指整个电路系统中只有一个接地点，所有信号都通过这个接地点返回地线。
多点接地是指每个信号线都有一个独立的接地点，它们通过多点汇流排连接回到电源地。
混合接地则是单点接地和多点接地的结合，它适用于具有多种频率的信号电路。
2.选择合适的接地方式在确定接地类型后，需要选择合适的接地方式。
常见的接地方式有串联接地和并联接地。
串联接地是指将所有电路元件串联起来，公共端接到地线上。
这种接地方式简单，但当公共端出现故障时，整个电路系统都会失效。
并联接地是指将每个电路元件连接到单独的地线上，然后将它们汇总到一个总线上。
这种接地方式可以提高系统的可靠性，但需要更多的布线空间。
3.优化地线布局地线布局的优化是电路板接地设计的重要环节。
在布线时，应该尽量减小地线的长度，以减小电阻和电感。
此外，应该避免地线出现突然的弯曲和拐角，以减小涡流和噪声。
为了优化地线布局，可以使用网格状或平行线状的地线结构。
4.考虑接地点选择在电路板的接地设计中，需要考虑接地点选择。
接地点应该尽量靠近电路元件，以减小引线和连接器的电阻和电感。
此外，接地点应该具有较低的阻抗和较高的电导率，以减小噪声和干扰。
为了提高接地的效果，可以使用多层次的接地设计。
5.采取降噪措施在电路板的接地设计中，可以采取降噪措施来减小噪声和干扰。
可以在地线上增加滤波器或去耦电容来降低交流噪声。
此外，可以在地线上增加磁珠或电感来抑制高频噪声。
这些降噪措施可以有效地提高电路板的抗干扰能力和稳定性。
“地”和“接地”的概念
转载：“地”和“接地”的概念1．地（1）电气地大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。
这种“地”是“电气地”，并不等干“地理地”，但却包含在“地理地”之中。
“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。
（2）地电位与大地紧密接触并形成电气接触的一个或一组导电体称为接地极，通常采用圆钢或角钢，也可采用铜棒或铜板。
图 1示出圆钢接地极。
当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。
试验证明：在距单根接地极或碰地处 20m 以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。
换句话说，该处的电位已近于零。
这电位等于零的“电气地”称为”地电位”。
若接地极不是单根而为多根组成时，屏蔽系数增大，上述 20m 的距离可能会增大。
图 1中的流散区是指电流通过接地极向大地流散时产生明显电位梯度的土壤范围。
地电位是指流散区以外的土壤区域。
在接地极分布很密的地方，很难存在电位等于零的电气地。
（3）逻辑地电子设备中各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。
这个“地”不一定是“地理地”，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等；逻辑地可与大地接触，也可不接触，而“电气地”必须与大地接触。
2．接地将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
电力系统中接地的一点一般是中性点，也可能是相线上某一点。
电路板接地基础知识讲解
电路板接地基础知识讲解电路板接地是电子设备中非常重要的一环，它不仅能确保电路的正常工作，还能提高电路的性能和抗干扰能力。
本文将对电路板接地的基础知识进行全面的讲解。
一、什么是电路板接地电路板接地，简单来说，就是将电子设备中的所有金属部件，如电路板、金属外壳等，通过导线连接到地面或大地，形成一个闭合的回路，以提供一个稳定的参考电位。
接地的主要作用有：保护电子设备和用户的人身安全、提供一个稳定的参考电位、降低电磁辐射和抗干扰能力等。
二、电路板接地的分类根据接地回路的不同，电路板接地可以分为以下几类：1. 单点接地：将所有金属部件连接到一个统一的接地点，形成一个单一的回路。
这种接地方式适用于一些简单的电子设备，但对于复杂的设备来说，由于存在大量的信号线和功耗线，单点接地会导致接地电流增大、接地电压上升等问题。
2. 多点接地：将电路板分为不同的区域，每个区域单独进行接地，形成多个接地回路。
这种接地方式可以减少接地回路之间的干扰，提高设备的抗干扰能力。
但同时也需要注意接地电位的一致性，避免产生不同区域之间的接地环路。
3. 信号与功耗分离接地：将信号线和功耗线分开接地，分别形成不同的接地回路。
这种接地方式可以有效地隔离信号线和功耗线之间的电磁干扰，提高电路的工作性能。
三、电路板接地的注意事项1. 确保接地导线足够粗大：为了降低接地回路的电阻，接地导线的选择应尽量粗大，以确保电流能够顺利地流回地面。
2. 避免接地回路产生环路：在设计电路板接地时，要注意避免接地回路之间产生环路，否则会引发信号串扰和电磁干扰等问题。
3. 注意接地点的位置选择：接地点的位置选择应尽量靠近电路板中心，并远离会产生干扰的元器件和线路，以提高接地的效果。
4. 接地回路与信号回路分离：在设计电路板时，要将接地回路与信号回路进行分离，避免相互干扰，同时也可以提高抗干扰能力。
四、电路板接地的测试方法为了确保电路板的接地效果良好，可以采用以下几种测试方法：1. 接地电阻测试：使用专业的测试仪器对接地回路的电阻进行测试，以确保接地回路的电阻在合理范围内。
电路板接地怎么接
电路板接地怎么接电路板的名称有：线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。
接地的目的决定了接地方式。
同样的电路，不同的目的，可能都要采取不同的接地方式。
这个观点一定记住。
比如同样的电路，用在便携设备上，静电累积泄放不掉，接地的目的是地电位均衡；用在不可移动的设备上，一般会有安全接地措施，对静电泄放的接地目的是导通阻抗足够低，尤其是对于尖峰脉冲的高频导通阻抗。
一下讲解地的注意事项分成几个独立的观点分别介绍，每一条的内容虽然简单，建议一定反复读上N遍，象面对一杯好茶，让心跳在60bpm以下的状态，细细的品，感觉其中的美感和内涵。
然后才可能从简单的词语中悟出深刻的道理来。
1、从性能分，接地分成四类：安全接地、工作接地（数字地、模拟地、功率器件地）、防浪涌接地（雷击浪涌、上电浪涌）、防静电接地。
前文书中讲过，“接地的目的决定了接地方式”，目的即指其实现的功能。
基本上所有的接地都可以归结到这四类里面来。
每个接地前都要先明确该接地属于哪一种。
2、接地追求的目标是地阻抗低、地稳定、地均衡。
地阻抗低很好理解，用粗的线缆即可，但有一个问题一定不能忽视，比如我通过一个大电感接地了，如果地线上跑的地电流的波动频率是0.00000001Hz，这个大电感的感性效应表现得就很不明显，等同于直接接地了，但如果波动电流是1000000Hz的话，感抗=j ω L=j 2 π f L，就显得很大了，这种情况下，相当于高频接地很差。
各位看官可能会说了，你胡来吧你，谁会用个大电感接地呢，第一是在某种状态下会有这种方式的，第二是即使不这样接个电感，普通电缆的走线电感在高频下也是不容忽视的。
总结为一句话，低频接地≠ 高频接地。
即低阻抗的接地要分析是属于高频还是低频的接地。
地稳定是比较好理解的，一般来说，接地阻抗足够低的话，地电流泻放容易，且不会在底线上产生啥子压降，就如一个超大的电容，电荷的海洋，具有无限宽广的胸怀，多少进来都波澜不惊。
PCB设计中各种GND
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0线。
电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
在高频电路中，寄生电容和电感的影响较大。
通常频率大于10MHz的电路，常采用多点接地。
浮地，即该电路的地与大地无导体连接。
虚地:没有接地，却和地等电位的点。
其优点是该电路不受大地电性能的影响。
浮地可使功率地（强电地）和信号地（弱电地）之间的隔离电阻很大，所以能阻止共地阻抗电路性耦合产生的电磁干扰。
其缺点是该电路易受寄生电容的影响，而使该电路的地电位变动和增加了对模拟电路的感应干扰。
“地”是电子技术中一个很重要的概念。
由于“地”的分类与作用有多种，容易混淆,故总结一下“地”的概念。
“接地”有设备内部的信号接地和设备接大地，两者概念不同，目的也不同。
“地”的经典定义是“作为电路或系统基准的等电位点或平面”。
一：信号“地”又称参考“地”，就是零电位的参考点，也是构成电路信号回路的公共端。
(1) 直流地：直流电路“地”，零电位参考点。
(2) 交流地：交流电的零线。
应与地线区别开。
(3) 功率地：大电流网络器件、功放器件的零电位参考点。
(4) 模拟地：放大器、采样保持器、A/D转换器和比较器的零电位参考点。
pcb gnd 和 大地 电阻电容 绝缘阻抗
pcb gnd 和大地电阻电容绝缘阻抗【主题】PCB中的GND和大地：电阻、电容和绝缘阻抗1. 引言在PCB（Printed Circuit Board，印刷电路板）设计中，地线（GND）和大地（earth）是非常重要的概念。
它们涉及到电路的稳定性、电磁兼容性和安全性等方面的问题。
本文将深入探讨PCB中的GND和大地，重点讨论其在电阻、电容和绝缘阻抗方面的作用和影响。
2. GND和大地的定义和作用GND是指地线，是电路中用于连接各种元器件、防止电流波动并提供电流回流的导线或板线。
它在PCB设计中起到接地和屏蔽的作用，可以有效降低电路中的噪声和干扰。
而大地指的是地球，它在工业和家用电路中用作安全接地，可以将电路中的过电压和故障电流引入地面，保护人和设备的安全。
3. 电阻在PCB中的作用和设计原则在PCB设计中，电阻起着很重要的作用。
电阻可以用来限制电流，保护元器件不受过载电流的损害。
在GND和大地的连接中，电阻还可以起到平衡电流的作用，防止回流电流的不稳定和漂移。
在设计电路时，要根据具体的要求和性能指标，合理选择电阻的数值和功率。
考虑到温度漂移和线性度等因素，也要合理放置和布局电阻元件。
4. 电容在PCB中的作用和设计原则电容是PCB中常用的元器件，它可以用来存储电荷，平滑电压，隔离信号等。
在GND和大地连接中，电容可以起到滤波和隔离杂散电流的作用。
在PCB设计中，要注意选择合适的电容型号和参数，避免因电压、频率等问题导致电容失效或不稳定。
电容和电阻的配合设计也很重要，可以优化电路的稳定性和性能。
5. 绝缘阻抗的意义和设计原则绝缘阻抗是指PCB中不同层间、导线间的绝缘电阻。
它在PCB设计中是非常重要的，关系到电路的安全和稳定性。
合理设计绝缘阻抗可以提高电路的抗干扰能力，防止信号叠加和串扰，提高电路的传输速率和可靠性。
在PCB设计中，要根据层间距离、介质材料、工艺条件等因素，合理选择设计绝缘阻抗的数值和布局方式。
电子电路中地及接地的概念及区别
电子电路中地及接地的概念及区别电子电路中地及接地的概念及区别1．地（1）电气地大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。
这种“地”是“电气地”，并不等干“地理地”，但却包含在“地理地”之中。
“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。
（2）地电位与大地紧密接触并形成电气接触的一个或一组导电体称为接地极，通常采用圆钢或角钢，也可采用铜棒或铜板。
图 1示出圆钢接地极。
当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。
试验证明：在距单根接地极或碰地处 20m 以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。
换句话说，该处的电位已近于零。
这电位等于零的“电气地”称为”地电位”。
若接地极不是单根而为多根组成时，屏蔽系数增大，上述 20m 的距离可能会增大。
图 1中的流散区是指电流通过接地极向大地流散时产生明显电位梯度的土壤范围。
地电位是指流散区以外的土壤区域。
在接地极分布很密的地方，很难存在电位等于零的电气地。
（3）逻辑地电子设备中各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。
这个“地”不一定是“地理地”，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等；逻辑地可与大地接触，也可不接触，而“电气地”必须与大地接触。
2．接地将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
电路设计中各种“地”——各种GND设计
电路设计中各种“地”——各种GND设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0线。
电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1 MHz的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
电吉他电路接地原理
电吉他电路接地原理电吉他电路接地原理电吉他是一种使用电磁感应原理将弦振动转化为电信号的乐器。
在电吉他的电路中，接地是一个非常重要的概念。
接地的作用是将电路中的电荷释放到地面，以保证电路的稳定性和安全性。
电吉他的电路通常由音量控制电路、音调控制电路和拾音器电路组成。
这些电路中都有一个接地点，通常是电路板上的一个铜箔区域或者是电路板上的一个接地钉。
在电吉他的电路中，接地的作用是将电路中的杂音和干扰信号释放到地面。
这些杂音和干扰信号通常是由电路中的电荷积累引起的。
如果这些电荷不能及时释放，就会导致电路中的杂音和干扰信号越来越严重，最终影响到电吉他的音质和演奏效果。
另外，接地还可以保证电吉他的安全性。
在电吉他的电路中，如果没有接地，就会导致电荷无法释放，从而导致电击等安全问题。
因此，在电吉他的电路中，接地是一个非常重要的概念，必须得到充分的重视。
总之，电吉他的电路中的接地原理非常重要。
通过合理的接地设计，可以保证电路的稳定性和安全性，同时也可以提高电吉他的音质和演奏效果。
因此，在设计和维护电吉他的电路时，必须要注意接地的问题，以确保电吉他的正常运行和演奏效果。
排版格式：电吉他电路接地原理电吉他是一种使用电磁感应原理将弦振动转化为电信号的乐器。
在电吉他的电路中，接地是一个非常重要的概念。
接地的作用是将电路中的电荷释放到地面，以保证电路的稳定性和安全性。
电吉他的电路通常由音量控制电路、音调控制电路和拾音器电路组成。
这些电路中都有一个接地点，通常是电路板上的一个铜箔区域或者是电路板上的一个接地钉。
在电吉他的电路中，接地的作用是将电路中的杂音和干扰信号释放到地面。
这些杂音和干扰信号通常是由电路中的电荷积累引起的。
如果这些电荷不能及时释放，就会导致电路中的杂音和干扰信号越来越严重，最终影响到电吉他的音质和演奏效果。
另外，接地还可以保证电吉他的安全性。
在电吉他的电路中，如果没有接地，就会导致电荷无法释放，从而导致电击等安全问题。
接地知识
接地技术接地技术在现代电子领域方面得到了广泛而深入的应用。
电子设备的“地”通常有两种含义：一种是“大地”（安全地），另一种是“系统基准地”（信号地）。
接地就是指在系统与某个电位基准面之间建立低电阻的导电通路。
“接大地”是以地球的电位为基准，并以大地作为零电位，把电子设备的金属外壳、电路基准点与大地相连。
由于大地的电容非常大，一般认为大地的电势为零。
开始的时候，接地技术主要应用在电力系统中，后来，接地技术延伸应用到弱电系统中。
在弱电系统中的接地一般不是指真实意义上与地球相连的接地。
对于电力电子设备将接地线直接连在大地上或者接在一个作为参考电位的导体上，当有电流通过该参考电位时，接地点是电路中的共用参考点，这一点的电压为０Ｖ，电路中其他各点的电压高低都是以这一参考点为基准的，一般在电路图中所标出的各点电压数据都是相对接地端的大小，这样可以大大方便修理中的电压测量。
相同接地点之间的连线称为地线。
把接地平面与大地连接，往往是出于以下考虑：提高设备电路系统工作的稳定性，静电泄放，为工作人员提供安全保障。
接地的目的：安全考虑，即保护接地。
为信号电压提供一个稳定的零电位参考点（信号地或系统地）屏蔽保护作用。
一、接地的类型和作用不同的电路有不相同的接地方式，电子电力设备中常见的接地方式有以下几种：1、安全接地安全接地即将高压设备的外壳与大地连接。
一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全，例如电脑机箱的接地，油罐车那根拖在地上的尾巴，都是为了使聚积在一起的电荷释放，防止出现事故；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全，例如电冰箱、电饭煲的外壳。
三是可以屏蔽设备巨大的电场，起到保护作用，例如民用变压器的防护栏。
2、防雷接地当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，如果缺乏相应的保护，电力电子设备都将受到很大损害甚至报废。
为防止雷击，我们一般在高处（例如屋顶、烟囱顶部）设臵避雷针与大地相连，以防雷击时危及设备和人员安全。
各种接地概念、方法
一、地的分类工程师在设计电路时，为防止各种电路在电路正常工作中产生互相干扰，使之能相互兼容地有效工作。
根据电路的性质，将电路中“零电位”———“地”分为不同的种类，比如按交直流分为直流地、交流地，按参考信号分为数字地（逻辑地）、模拟地，按功率分为信号地、功率地、电源地等，按与大地的连接方式分为系统地、机壳地（屏蔽地）、浮地。
不同的接地方式在电路中应用、设计和考虑也不相同，应根据具体电路分别进行设置。
1 信号地信号地（SG）是各种物理量的传感器和信号源零电位以及电路中信号的公共基准地线（相对零电位）。
此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。
特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。
因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。
尤其是微小信号的测量，信号地通常需要采取隔离技术。
2 模拟地模拟地（AG）是系统中模拟电路零电位的公共基准地线。
由于模拟电路既承担小信号的处理，又承担大信号的功率处理；既有低频的处理，又有高频处理；模拟量从能量、频率、时间等都很大的差别，因此模拟电路既易接受干扰，又可能产生干扰。
所以对模拟地的接地点选择和接地线的敷设更要充分考虑。
减小地线的导线电阻，将电路中的模拟和数字部分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感滤波和隔离，汇接到一起。
如图4-1所示。
3 数字地数字地（DG）是系统中数字电路零电位的公共基准地线。
由于数字电路工作在脉冲状态，特别是脉冲的前后沿较陡或频率较高时，会在电源系统中产生比较大的毛刺，易对模拟电路产生干扰。
所以对数字地的接地点选择和接地线的敷设也要充分考虑。
尽量将电路中的模拟和数字部分分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感，汇接到一起.4 悬浮地悬浮地（FG）是系统中部分电路的地与整个系统的地不直接连接，而是通过变压器耦合或者直接不连接，处于悬浮状态。
电路设计中各种“地”——各种 GND 设计
电路设计中各种“地”——各种GND 设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB 板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0 线。
电路图上和电路板上的GND(Ground)代表地线或0 线.GND 就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz 的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
gnd在电路中代表什么意思
gnd在电路中代表什么意思
“gnd”是电线接地端的简写，代表“地线”或“0线”。
这个地并不是真正意义上的地，是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
电路图上和电路板上的gnd（ground）代表地线或0线gnd就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
接地线的注意事项：
1、工作之前必须检查接地线。
软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线道体不能和身体接触。
3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。
10k电阻接地
10k电阻接地1. 任务背景在电子电路设计和实验中，接地是一个非常重要的概念。
接地是指将电路中的一个节点连接到地面，以提供一个参考电平或者用于安全目的的路径。
而10k电阻接地是一种常见的接地方式，即在接地线路上串联一个10k欧姆的电阻。
2. 10k电阻接地原理10k电阻接地的原理是利用电阻将接地线路与地面连接，以达到以下几个目的：2.1 电路参考电平接地线路连接到地面后，可以提供一个电路的参考电平。
这样，在电路中的其他节点与地之间的电压就可以相对于接地线路进行测量和分析。
10k电阻的作用是限制电流流过接地线路，避免过大的电流对电路的影响。
2.2 安全保护接地线路的另一个重要作用是提供安全保护。
当电路中出现故障或者意外情况时，接地线路可以提供一个安全的路径，将电流导向地面，以避免对人身安全和设备的损害。
2.3 干扰抑制10k电阻接地还可以用于抑制电磁干扰。
电子设备在工作时会产生电磁辐射，而接地线路可以将这些辐射导向地面，减少对其他电路和设备的干扰。
3. 10k电阻接地的应用10k电阻接地广泛应用于各种电子电路和设备中，以下是一些常见的应用场景：3.1 电源接地在电源电路中，10k电阻接地可以用于提供电路的参考电平，并提供安全保护。
同时，它还可以减少电源对其他电路的干扰。
3.2 信号接地在信号处理电路中，10k电阻接地可以用于连接信号的共地点，以提供一个稳定的参考电平，并减少信号之间的干扰。
3.3 电路板接地在电路板设计中，10k电阻接地常常用于连接电路板的地平面和机箱的地面，以提供电路板的参考电平，并减少对其他电路的干扰。
3.4 仪器仪表接地在仪器仪表中，10k电阻接地可以用于提供仪器的参考电平，并减少对其他电路和设备的干扰。
4. 10k电阻接地的注意事项在使用10k电阻接地时，需要注意以下几点：4.1 选取合适的电阻值电阻的阻值应根据具体的应用场景和需求来选择。
一般来说，10k欧姆是比较常见的选择，但在某些特殊情况下，可能需要选择其他阻值的电阻。
pcb板单点接地是什么
pcb板单点接地是什么印制电路板，又称印刷电路板，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
pcb板单点接地就是一点一点接地，接地是电路系统设计中的一个很重要问题。
目前，大多数数字电路都是以地为参考电压(ECL电路以电源为参考电压)，只有所有的地都保持相同的电位，数字信号才能被正确的传送和接收;此外，良好的接地对电磁场有很好的屏蔽作用，能释放设备机壳上积累的大量的电荷，从而避免产生静电放电效应。
电子设备中地线结构大致有系统地、机壳地(屏蔽地)、数字地(逻辑地)和模拟地等，合理的应用接地技术，就能大大提高系统的抗干扰能力，减少EMI。
接地的方式可以分为三种：单点接地，多点接地和混合接地。
单点接地指所有电路的地线接到公共地线的同一点，以减少地回路之间的相互干扰。
其中，串联单点接地指所有的器件的地都连接到地总线上，然后通过总线连接到地汇接点。
由于大家共用一根总线，会出现较严重的共模耦合噪声，同时由于对地分布电容的影响，会产生并联谐振现象，大大增加地线的阻抗，这种接法一般只用于低于1M 的电路系统里。
并联单点接地指所有的器件的地直接接到地汇接点，不共用地总线(如图1-8-8中b图)。
可以减少耦合噪声，但是由于各自的地线较长，地回路阻抗不同，会加剧地噪声的影响，同样也会受到并联谐振的影响，一般使用的频率范围是1M到10MHZ之间。
实际的情况中可以灵活采用这两种单点接地方式，比如，可以将电路按照信号特性分组，相互不会产生干扰的电路放在一组，一组内的电路采用串联单点接地，不同组的电路采用并联单点接地。
这样，既解决了公共阻抗耦合的问题，又避免了地线过多的问题。
总的来说，单点接地适用于较低的频率范围内，或者线长小于1/20波长的情况。
接地技术中还有一个很重要的部分就是数字电路与模拟电路的共地处理，即电路板上既有高速逻辑电路，又有线性电路，如何降低数字信号和模拟信号间的相互干扰呢?一般说来，数字电路的频率高，而模拟电路的对噪声的敏感度强，正因为如此，高频的数字信号线要尽可能远离敏感的模拟电路器件，同样，彼此的信号回路也要相互隔离，这就牵涉到模拟和数字地的划分问题。
电路板怎么接地
电路板怎么接地电源、地线的处理既使在整个PCB 板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因， 现只对降低式抑制噪音作以表述： 众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板，电源，地线各占用一层。
数字电路与模拟电路的共地处理现在有许多PCB 不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。
因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。
数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB 对外界只有一个结点，所以必须在PCB 内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB 与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB 上不共地的，这由系统设计来决定。
信号线布在电（地）层上在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。
首先应考虑用电源层，其次才是地层。
因为最好是保留地层的完整性。
接地资料
电子设备可能受到电源传输耦合、传输线干扰、地电流干扰带来的电磁干扰的影响。
加接地与电磁屏蔽、加滤波器等方法都可以有效减小干扰。
接地阻抗越小，设备之间的电位差越小，干扰对信号的影响也就越小。
比如A、B两个电路直接有信号相连，二者分别接地，相距1m。
当又一个上升时间20*10-9秒，幅度50mA的脉冲电流流经此地线时，将产生感应电压其中，地线的电感约为每米0.8uH。
若存在TTL电路，那么这个感生出的电压就有可能造成电路的误翻转。
信号接地的方式有悬浮接地、单点接地、多点接地。
信号电路与外壳不相连时为悬浮接地，这样可以防止外壳上的干扰信号直接接近信号电路。
但一般不采用这种接法，因为很难做到真正的悬浮，且隔离后如果产生了静电荷，还可能会出现放电的现象，反而带来了问题。
单点接地就是信号电路的所有地都结在一起，只通过一个点接至接地系统，仍与外壳相隔离。
这种方法不适用于频率较高的通信电子设备，在模拟电路中经常采用。
因为各接线之间存在分布电容，在高频时会产生较大的阻抗。
多点接地适用于高频信号，各点就近直接接入接地系统。
可见当一个设备或电路板上同时拥有模拟和数字电路时，对于接地的处理是完全不同的。
而如今的电子设备、仪器等普遍为数字和模拟的综合电路。
因为数字地主要是如TTL或CMOS、I/O接口芯片等数字电路的地。
而模拟地则是放大器、滤波器等模拟电路的地。
数字芯片供电端一般需要加去耦和滤波电容，且尽量靠近电源。
在使用A/D和D/A集成芯片时，一般芯片会同时存在模拟地和数字地，两个地要分别接在一起，然后仅在一点处把两个地共起来，即模拟地都接在一起，数字地也都接在一起，然后通过一个点接起来。
一半会在两个地之间加上一个0.1u的电容或零欧电阻，滤掉数字电路部分的高频干扰。
因为数字信号变化速度快，引起的噪声也就很大，而模拟需要纯净的地，尽量减少噪声对模拟信号的影响。
接地从字面来看上十分简单事情，但是对于经历过电磁干扰挫折的人来说可能是一个最难掌握的技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
B上的:VCC是电源接入;GND为接地;DP、DM是差分信号;PORT-、PORT+是数据负、正信号。
GND
VDD: 电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管)
VCC：电源电压(双极器件);电源电压(74系列数字电路);
VSS:地或电源负极
VEE：负电压供电;场效应管的源极(S)
VPP：编程/擦除电压。

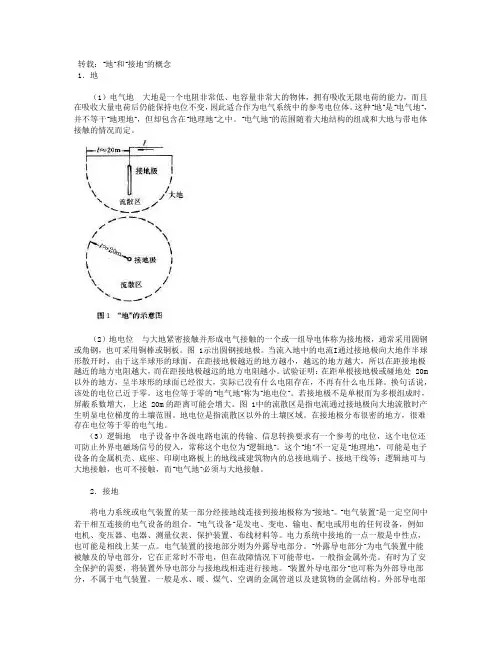

(1)电气地大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。
这种“地”是“电气地”，并不等干“地理地”，但却包含在“地理地”之中。
“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。
(2)地电位与大地紧密接触并形成电气接触的一个或一组导电体称为接地极，通常采用圆钢或角钢，也可采用铜棒或铜板。
图 1示出圆钢接地极。
当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。
试验证明：在距单根接地极或碰地处 20m 以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。
换句话说，该处的电位已近于零。
这电位等于零的“电气地”称为”地电位”。
若接地极不是单根而为多根组成时，屏蔽系数增大，上述 20m 的距离可能会增大。
图 1中的流散区是指电流通过接地极向大地流散时产生明显电位梯度的土壤范围。
地电位是指流散区以外的土壤区域。
在接地极分布很密的地方，很难存在电位等于零的电气地。
(3)逻辑地电子设备中各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。
这个“地”不一定是“地理地”，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等;逻辑地可与大地接触，也可不接触，而“电气地”必须与大地接触。
.接地：
将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
电力系统中接地的一点一般是中性点，也可能是相线上某一点。
电气装置的接地部分则为外露导电部分。
“外露导电部分”为电气装置中能被触及的导电部分，它在正常时不带电，但在故障情况下可能带电，一般指金属外壳。
有时为了安全保护的需要，将装置外导电部分与接地线相连进行接地。
“装置外导电部分”也可称为外部导电部分，不属于电气装置，一般是水、暖、煤气、空调的金属管道以及建筑物的金属结构。
外部导电部分可能引入电位，一般是地电位。
接地线是连接到接地极的导线。
接地装置是接地极与接地线的总称。
超过额定电流的任何电流称为过电流。
在正常情况下的不同电位点间，由于阻抗可忽略不计的故障产生的过电流称为短路电流，例如相线和中性线间产生金属性短路所产生的电流称为单相短路电流。
由绝缘损坏而产生的电流称为故障电流，流入大地的故障电流称为接地故障电流。
当电气设备的外壳接地，且其绝缘损坏，相线与金属外壳接触时称为“碰壳”，所产生的电流称为“碰壳电流”。
除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：
(1)数字地：也叫逻辑地，是各种开关量(数字量)信号的零电位。
(2)模拟地：是各种模拟量信号的零电位。
(3)信号地：通常为传感器的地。
(4)交流地：交流供电电源的地线，这种地通常是产生噪声的地。
(5)直流地：直流供电电源的地。
(6)屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：
(1)控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点;但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地;高于10MHz时，采用多点接地;在1～10MHz之间可用一点接地，也可用多点接地。
(2)交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
(3)浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
(4)模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
(5)屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同，屏蔽地的接法也不一样。
电场屏蔽解决分布电容问题，一般接大地;电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。
利用低阻金属材料高导流而制成，可接大地。
磁场屏蔽用以防磁铁、电机、变压器、线圈等磁感应，其屏蔽方法是用高导磁材料使磁路闭合，一般接大地为好。
当信号电路是一点接地时，低频电缆的屏蔽层也应一点接地。
如果电缆的屏蔽层地点有一个以上时，将产生噪声电流，形成噪声干扰源。
当一个电路有一个不接地的信号源与系统中接地的放大器相连时，输入端的屏蔽应接至放大器的公共端;相反，当接地的信号源与系统中不接地的放大器相连时，放大器的输入端也应接到信号源的公共端。
对于电气系统的接地，要按接地的要求和目的分类，不能将不同类接地简单地、任意地连接在一起，而是要分成若干独立的接地子系统，每个子系统都有其共同的接地点或接地干线，最后才连接在一起，实行总接地。
