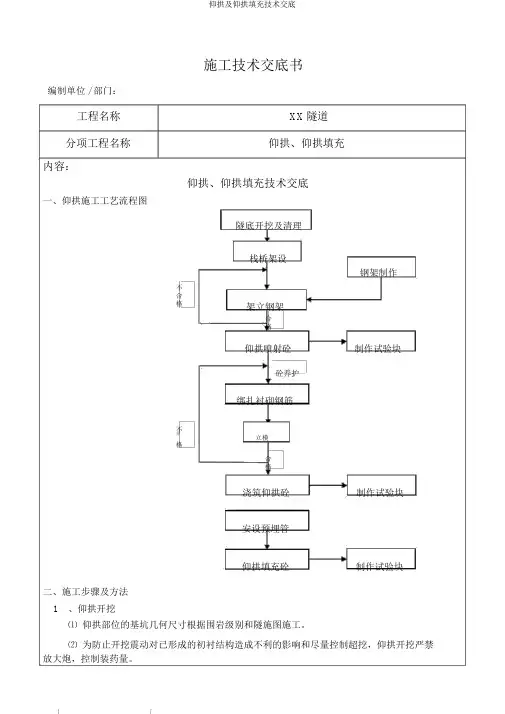

施工技术交底书编制单位 / 部门：工程名称XX隧道分项工程名称仰拱、仰拱填充内容：仰拱、仰拱填充技术交底一、仰拱施工工艺流程图隧底开挖及清理栈桥架设钢架制作不合格架立钢架合格仰拱喷射砼制作试验块砼养护绑扎衬砌钢筋不合立模格合格浇筑仰拱砼制作试验块安设预埋管仰拱填充砼制作试验块二、施工步骤及方法1、仰拱开挖⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。

⑵ 为防止开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

⑶ 尽量采用光爆技术开挖，使仰拱根本到达一次成型，防止对局部进行再次开挖。

2、初支仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。

⑵ 在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须去除干净。

⑶对超挖过大的坑穴，用 C25砼回填密实。

⑷ 在仰拱的初支中设有钢拱架时：① 钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。

② 仰拱钢架与边墙钢架的连接符合设计要求。

③ 仰拱钢架用冷弯机弯制成符合弧度要求的形状。

严禁将整榀钢架做成折线形的钢架。

④ 当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。

在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。

⑤ 用砼掩埋钢架前必须去除所有钢架外表的油圬、泥土、锈迹。

⑥ 严禁用废旧钢材制作钢架。

⑸ 仰拱初支砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。

② 喷砼的厚度满足钢件保护层的要求。

3、二衬仰拱施工⑴ 仰拱初衬完成后，及时施作仰拱结构。

⑵ 仰拱的厚度、结构、几何尺寸必须符合设计要求。

⑶ 仰拱中钢筋实施：① 仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合标准和设计要求。

② 仰拱钢筋伸入边墙部位的长度符合标准要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。

③ 仰拱砼浇注前去除各钢筋外表的油圬、泥土、锈迹。

隧道施工仰拱及仰拱回填技术交底(路桥国际)_secret
