数据库设计工具Powerdesigner的安装及使用说明书

powerdesigner 教程

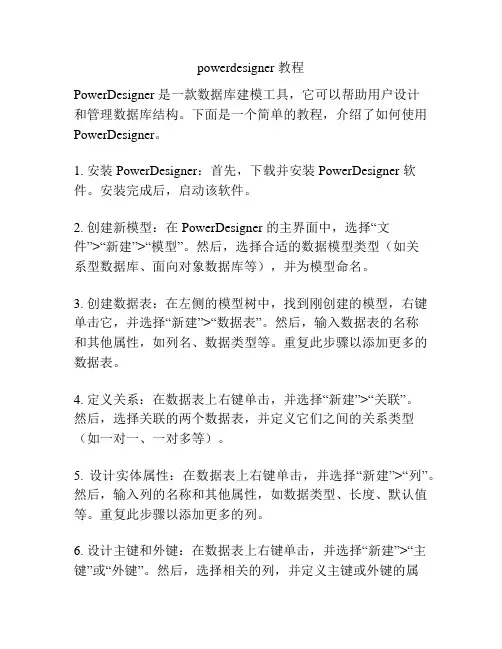

powerdesigner 教程PowerDesigner 是一款数据库建模工具，它可以帮助用户设计和管理数据库结构。

下面是一个简单的教程，介绍了如何使用PowerDesigner。

1. 安装 PowerDesigner：首先，下载并安装 PowerDesigner 软件。

安装完成后，启动该软件。

2. 创建新模型：在 PowerDesigner 的主界面中，选择“文件”>“新建”>“模型”。

然后，选择合适的数据模型类型（如关系型数据库、面向对象数据库等），并为模型命名。

3. 创建数据表：在左侧的模型树中，找到刚创建的模型，右键单击它，并选择“新建”>“数据表”。

然后，输入数据表的名称和其他属性，如列名、数据类型等。

重复此步骤以添加更多的数据表。

4. 定义关系：在数据表上右键单击，并选择“新建”>“关联”。

然后，选择关联的两个数据表，并定义它们之间的关系类型（如一对一、一对多等）。

5. 设计实体属性：在数据表上右键单击，并选择“新建”>“列”。

然后，输入列的名称和其他属性，如数据类型、长度、默认值等。

重复此步骤以添加更多的列。

6. 设计主键和外键：在数据表上右键单击，并选择“新建”>“主键”或“外键”。

然后，选择相关的列，并定义主键或外键的属性。

7. 生成物理模型：在 PowerDesigner 的菜单栏中，选择“工具”>“逆向工程”>“生成物理模型”。

然后，选择想要生成的数据库类型，如 MySQL、Oracle 等。

8. 导出脚本：在生成的物理模型中，选择“文件”>“导出”>“生成脚本”。

然后，选择脚本语言和导出的路径，并点击“导出”按钮。

9. 完成：至此，你已成功设计和生成数据库结构。

根据需要，你可以进一步修改数据模型、增加数据表或进行其他操作。

希望这个简单的教程能帮助你快速上手 PowerDesigner。

请根据实际需要，在不同的步骤中进行相应的操作。

PowerDesigner安装配置Win7版

PowerDesigner安装配置一、配置JDBC环境变量在系统环境变量中添加：变量名：CLASSPATH变量值：mysql JDBC的jar的绝对地址（注意：要有.jar扩展名）二、安装mysql ODBC下载地址：/downloads/connector/odbc注意：32位数据库对应32位ODBC；64位同理。

三、安装PowerDesigne1、创建好数据库表2、如下图，选择C onnect…3、如下图：选择C onfigure…4、如下图：选择第二个图标（Add Data Source(Ctrl + N)）5、如下图：选择用户数据源，单击下一步6、如下图：选择MySQL ODBC 5.3 Unicode Driver7、完成后，出现以下对话框，输入自己的配置8、点击Testc出现以上提示，说明配置正确，点击OK退出。

9、如下图：选择Connection Profiles，并选择第二个图标（Add Data Source(Ctrl + N)）10、如下图：Connection profile name与Directory可任意填写，JDBC connection URL的值3306/后写当前要操作的数据库名。

JDBC diver jar files选择环境变量时的那个jar 包。

11、选择Test Connection… 测试是否成功。

12、如下图：选择ODBC machine data source,再选择MySQL5.0(MySQL ODBC 5.3Unicode Driver),单击Connect13、如下图：选择Change Current DBMS14、如下图：在New DBMS: 选择MySQL 5.0,，单击确定后，再进入此选项如下图15、如下图：选择Generate Database16、如下图：设置Directory为一个有效地址，选择Direct generation，并取消Checkmodel17、单击确定。

powerdesigner基本用法

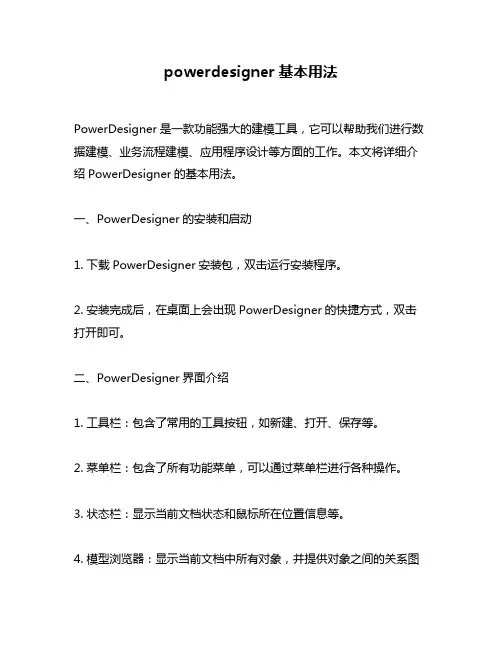

powerdesigner基本用法PowerDesigner是一款功能强大的建模工具，它可以帮助我们进行数据建模、业务流程建模、应用程序设计等方面的工作。

本文将详细介绍PowerDesigner的基本用法。

一、PowerDesigner的安装和启动1. 下载PowerDesigner安装包，双击运行安装程序。

2. 安装完成后，在桌面上会出现PowerDesigner的快捷方式，双击打开即可。

二、PowerDesigner界面介绍1. 工具栏：包含了常用的工具按钮，如新建、打开、保存等。

2. 菜单栏：包含了所有功能菜单，可以通过菜单栏进行各种操作。

3. 状态栏：显示当前文档状态和鼠标所在位置信息等。

4. 模型浏览器：显示当前文档中所有对象，并提供对象之间的关系图示。

5. 属性窗口：显示当前选中对象的属性信息。

6. 画布区域：用于绘制各种图形和模型。

三、PowerDesigner数据建模1. 新建数据模型点击“文件”菜单中的“新建”命令，在弹出的对话框中选择“数据模型”，然后选择需要创建的数据库类型（如Oracle、MySQL等）并设置相关参数，最后点击“确定”即可创建一个新的数据模型文件。

2. 创建实体和属性在模型浏览器中右键选择“实体”并选择“新建实体”，在弹出的对话框中输入实体名称和描述等信息，然后点击“确定”即可创建一个新的实体。

接着，在属性窗口中添加该实体的属性，并设置相关参数。

3. 创建关系在模型浏览器中右键选择“关系”并选择“新建关系”，在弹出的对话框中选择需要建立关系的两个实体，并设置相关参数，最后点击“确定”即可创建一个新的关系。

4. 生成DDL脚本当完成数据模型设计后，可以通过PowerDesigner自动生成DDL脚本。

在菜单栏中选择“工具”-“生成DDL脚本”，然后根据需要设置相关参数，最后点击“确定”即可生成DDL脚本。

四、PowerDesigner业务流程建模1. 新建业务流程图点击“文件”菜单中的“新建”命令，在弹出的对话框中选择“业务流程图”，然后设置相关参数，最后点击“确定”即可创建一个新的业务流程图文件。

PowerDesigner12.5的使用说明

PowerDesigner12.5的使用说明一．PowerDesigner12.5数据库的连接及数据表的导入 (2)（1）sql server的连接 (2)(2 ) sql server的数据表导入 (7)（3）Oracle的连接 (11)（4）Oracle的数据导入 (13)（5）导入表之后显示字段注释： (15)二．新建的表的导入和导出 (17)（1）逆向导出新建的表 (17)（2）正向从PowerDesigner设计表导入到oracle (19)三．关联表的导入和导出 (22)(1)数据库向PowerDesigner中导入关联表 (22)(2) PowerDesigner向数据库中导入关联表 (24)一．PowerDesigner12.5数据库的连接及数据表的导入（1）sql server的连接打开PowerDesigner12.5，新建一个工作空间创建数据源：点击数据库>configure conn….在弹出的窗口中选择创建新数据源（系统数据源）点击下一步下拉选择SQL Server下一步点击完成。

输入数据库名称以及服务器IP选择使用用户输入登录，写上登录ID和密码记得更改默认的数据库名点击完成，测试成功，说明连接成功(2) sql server的数据表导入连接数据源进行数据表的导入：数据库>connect…选择数据源，输入登录ID和密码，选择文件>逆向工程>Daeabase…选择数据源点确定，勾选要列出的表，点OK（3）Oracle的连接新建工作空间选择ORACLE重复1.1中的步骤修改数据源驱动输入数据源名称和用户名称（4）Oracle的数据导入文件>逆向工程>选择数据源，输入用户ID和密码OK，表生成了（5）导入表之后显示字段注释：右击单表点属性，在弹出窗口中点击Columns下的Cutomize Col….按钮在窗口中勾选Comment查看表注释，完成二．新建的表的导入和导出（1）逆向导出新建的表在数据库中新建两张表：表A和表B。

PowerDesigner使用方法详细说明(基础资料)

（可以看到添加关系以后学生和教师的关系表前后发生的变化）
（详细的知识或者和数据库相关的请自行脑补，这里直介绍如何很好的使用PowerDesigner这个工具）
下面将介绍概念模型转为物理模型和物理模型转换为概念模型
1：如下图所示先打开概念模型图，然后点击Tool,如下图所示
（点开的页面如下所示，name和code我已经从概念模型1改成物理模型1了）
（上面的name和code起好后就可以在Cardinalities这块查看班级和学生的关系，可以看到班级的一端是一条线，学生的一端是三条，代表班级对学生是一对多的关系即one对many的关系，点击应用，然后确定即可）
9：一对多和多对一练习完还有多对多的练习，如下图操作所示（当你操作几遍之后发现自己已经非常熟练的使用此工具，是不是感觉棒棒哒），老师实体和上面介绍的一样，自己将name，data type等等修改成自己需要的即可，满足项目开发需求即可。（comment是解释说明，自己可以写相关的介绍和说明）
Code属性代号一般用英文UID DataType
Domain域表示属性取值范围如可以创建10个字符的地址域
M:Mandatory强制属性，表示该属性必填。不能为空
P:Primary Identifer是否是主标识符，表示实体店唯一标识符
D:Displayed显示出来，默认全部勾选
（在此上图说明name和code的起名方法）
（多对多需要注意的时自己可以手动点击按钮将关系调整称为多对多的关系many对many的关系，然后点击应用和确定即可）
综上即可完成最简单的学生，班级，教师这种概念数据模型的设计，需要考虑数据的类型和主标识码，是否为空。关系是一对一还是一对多还是多对多的关系，自己需要先规划好再设计，然后就ok了。

PowerDesigner手册

PowerDesigner12.5安装指南1、将pdflm12.dll复制到安装目录下2、打开PowerDesigner，菜单Tools -> License Parameters.3、选择Standalone Seat - Local License4、将license.rar解压到一临时目录(如果已解开省略此步)5、导入license.licPowerDesigner使用引言PowerDesigner是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。

利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型在模型类型概念数据模型(CDM)CDM 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关。

一个概念模型经常包括在物理数据库中仍然不实现的数据对象。

它给运行计划或业务活动的数据一个正式表现方式。

不考虑物理实现细节，只考虑实体之间的关系文件名后缀cdm。

如图物理数据模型(PDM)PDM叙述数据库的物理实现。

主要目的是把CDM中建立的现实世界模型生成特定的DBMS脚本，产生数据库中保存信息的储存结构，保证数据在数据库中的完整性和一致性。

典型的ER图文件名后缀pdm。

如图面向对象模型(OOM)一个OOM包含一系列包，类，接口, 和他们的关系。

这些对象一起形成所有的( 或部份) 一个软件系统的逻辑的设计视图的类结构。

一个OOM本质上是软件系统的一个静态的概念模型。

使用PowerDesigner 面向对象模型建立面向对象模型.(OOM) 你能为纯粹地对象- 导向的靠模切目的建立一个OOM, 产生Java文件或者PowerBuilder文件，或你能使用一个来自OOM的物理数据模型(PDM)对象, 来表示关系数据库设计分析。

业务程序模型(BPM)BPM 描述业务的各种不同内在任务和内在流程，而且客户如何以这些任务和流程互相影响。

PowerDesigner_11_使用方法简介

PowerDesigner 使用方法简介一、从网上下载软件。

路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。

1、点击PowerDesigner图标启动软件。

进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。

其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。

3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。

用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。

为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。

此时，每一个实体都是空的。

需要逐个进行定义和描述。

5、定义实体双击其中的一个实体，弹出实体属性定义对话框。

对“General”选项卡上的内容进行定义。

Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。

Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。

这个数字的作用是便于估计数据库服务器的磁盘容量。

6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。

属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。

powerdesigner12详细操作教程

新建概念数据模型后，系统会默认打开新建模型编辑窗口，如右图
选择浮动工具条中的Entity工具，将鼠标移动到模型编辑空白区，即可新建 Entity对象
完成Entity 新建后，可以对Entity 进行相关属性设置
选中要编辑的Entity 对象，右键菜单，选择属性，即弹出属性设置对话框
此时，可以通过测试数据源，验证前面设置信息正确与否
如果测试结果正确，即表明数据源设置成功。
此时可以在用户DSN中查看已经存在的数据源，也可以选中某个对象进行删除或修改操作
由PowerDesiner12物理模型自动生成SQL Server2005表
要想根据物理数据模型生成数据库表格，首先要进行数据库连接设置。打开 Database菜单，选择 Connect选项
Check Model 会将错误信息通过对话框的形式，提供给用户；此时需要修改错误重新进行正确性验证，直到没有错误
配置SQL Server2005数据源
如果需要PowerDesiner 自动生成数据库表格，必须配置数据源。可以在机器的管理工具中找到本机数据源管理功能项
打开数据源管理器，选中用户 DSN选项卡，可以通过添加按钮新建数据源
此界面预览安装目录下的软件情况，单击next
此界面为安装进度界面，如果要取消安装，可点击取消按钮
安装完成后，会出现此界面，单击finish即可
安装完毕 PowerDesiner12后，此版本为试用版本，试用期15天；如想破解，可按照解压目录下的破解方法进行。找到右图中的选中文件，按要求进行编辑。
此对话框中，需要对物理数据模型的相关属性进行设置，设置完毕后，点击确定按钮

PowerDesigner使用手册

PowerDesigne使用手册一．创建数据库物理模型打开PowerDesigne，创建物理模型文件选择Physical Data Model（物理模型），在DBMS中选择SQL Server2000在窗体右上角有一个palette面板，表示图例。

：表示表：表示表之间的关系我们拖放一个表到界面上双击表，来设置表的属性Name属性：表的PowerDesigner中的名称（使用中文名称）Code属性：表在数据库中的名称（使用英文名称）选择选项卡Columns设置表的字段Name和Code属性同上，DataTyep表示列的数据类型，P表示是否是主键列，M打上勾表示列不允许为空为了设置更多的列的属性，可以点击图标，设置更多的列的属性选择Identity，添加标示列属性选择Default，添加默认值属性注意：如果在添加列属性时，没有发现这些属性，表示在创建物理模型时没有选择DBMS为SQL Server2000,需要重新创建物理模型，正确选择DBMS如下图，创建好2个表为2个表建立主外键关系，建立主外键前，必须保证2个表的公共字段的列名一致选择Palette面板上的，从子表（员工表）拖放到主表（职位表），来建立2个表的主外键关系这样物理模型基本上就建立好了，接下来我们根据物理模型来生成数据库脚步注意：生成脚本时，界面上不能有空白的表（没有任何列的表）生成数据库脚步的设置中，主要是设置Director属性，表示生成的脚本保存的路径，其他设置根据自己的需求进行修改（一般情况下不需要修改）注意：生成的数据库脚本不包括创建数据库的脚本，因此，需要先创建好数据库，然后再将生成的脚本放置在查询分析器中执行二．根据数据库反向获得物理模型我们可以对已存在的数据库进行反转，来生成对应的物理模型。

（不支持SQL Server2005）主要步骤：➢创建指定数据库的ODBC数据源➢根据ODBC数据源反转数据库在这里我们以pubs数据库为例，首先创建ODBC数据源打开“控制面板”，选择“管理工具”中的“数据源（ODBC）”在用户数据源或系统数据源中点击“添加”按钮添加新的数据源。

PowerDesigner_11_使用方法简介

PowerDesigner 使用方法简介一、从网上下载软件。

路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。

1、点击PowerDesigner图标启动软件。

进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。

其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。

3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。

用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。

为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。

此时，每一个实体都是空的。

需要逐个进行定义和描述。

5、定义实体双击其中的一个实体，弹出实体属性定义对话框。

对“General”选项卡上的内容进行定义。

Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。

Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。

这个数字的作用是便于估计数据库服务器的磁盘容量。

6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。

属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。

PowerDesginer16.5操作手册

PowerDesigner(16.5)指导PowerDesigner(16.5)指导 (1)一、安装 (3)二、新建模板步骤(这里以Oracle11g数据库为例) (3)1、新建Model (3)2、Modle设置 (3)3、模板设置 (4)4、右侧工具条 (5)5、新建测试包 (6)6、表配置 (6)6.1进入模板 (6)6.2新建表 (6)6.3修改表 (7)6.4添加注释 (7)6.5属性设置 (8)6.5.1、 (8)6.5.2、 (9)6.5.3、 (9)6.5.4、 (9)6.6添加表关系 (10)6.7表关系设置 (10)6.8模板保存 (12)6.9查看模板 (12)三、模板导入脚本 (12)1、打开Change Current DRMS (12)2、删除多余双引号 (13)3、生成脚本 (13)四、配置数据库 (15)1、点击Database-->Configure Connections (15)2、选择第三个系统数据根源 (17)3、选择Oracle in OraDb11g_hom1，选择下一步，然后点击完成。

(17)4、数据源配置 (18)5、配置成功 (19)五、反向工程生成模板 (20)1、按照二.1和二.2生成一个空模板 (20)2、选择Database-->Update Model from Database (20)3、选择数据源 (20)4、数据源配置 (21)5、选择反向工程导出对象 (22)6、可以看到反向工程自动生成的模板，即代表操作工程 (23)六、生成HTML文档 (24)1、点击Report-->Generate Report (24)2、配置完成，点击确认即可 (24)3、打开html文档，应该是下图格式。

(25)一、安装这里以PowerDesigner16.5英文版为范例，破解需要自己网上查找pdflm16.dll，复制并覆盖安装PowerDesigner16.5的根目录即可实现破解。

powerdesigner的安装与使用技巧

powerdesigner的安装1．解压文件，以下是解压后的文件2．双击，执行安装程序点击Next，出现以下界面：选择China，出现以下安装界面：选择I AGREE并点击Next：点击Browse可以选择安装目录，设置完毕后点击Next：以上都为默认，不用设置，直接点击Next：继续点击Next：在此需要设置安装目录名称，一般情况下不用设置，直接点击Next：此处为打印出你的安装信息(包括安装目录等)，点击Next：在此处需要等待一段时间，弹出以下界面：点击finish完成安装。

powerdesign的使用1．首先打开powerdesign，出现如下界面：点击Create Model：在此界面可以建立各种工程，若要建立数据库模型，则选择Information下的Physical Data，在Model name选项里可以填写数据库名称，在DBMS选择数据库类型（包括mysql、sql server，oracle）等，点击OK：在此界面就可以建立表和表关系了，选中中的，在空白处点击，出现一个表格：双击表格就可以添加字段了：在此界面可填写表名，表编码，注释，一般Name和comment都是用中文写的，值可以一样，点击Columns：在此界面可以添加字段：name可以填写中文，Data Type为该字段在数据库的类型，P 为是否主键，M为是否为空，默认为空，若设定默认值：可以如下操作选定要设置的字段右击，点击Properties或直接按ALT+ENTER：在此界面可以设置字段的默认值、最大值、最小值等2．建立表关系注意在建立表关系时，从主键字段到关联的字段连线导出.sql文件1．选定需要导成.sql文件的数据库：点击generate database：Directory为文件保存路径File name为导出的文件名称，点击确定即可导出添加公用字段有时候数据库中表建立完毕之后，需要给每张表加或多或少的相同的字段，这样，如果我们一张一张的加字段，工作量可想而知，powerdesign给我们提供了用脚本执行的功能：点击tools—>execute commands-->edit/run script或者可以直接按CTRL+SHIFT+X:在此界面可以写VBscript,若要给每张表加创建人、创建时间、修改人、修改时间等字段可以执行如下代码：Option ExplicitDim mdl ' the current modelSet mdl = ActiveModelDim Tab 'running tableDim col_CreateTime, col_OperateTime,col_Creator,col_Operator,col_Forbid,col_Version ' 定义属性变量for each Tab in ActiveModel.TablesSet col_CreateTime = Tab.Columns.CreateNewset col_OperateTime = Tab.Columns.CreateNewset col_Creator = Tab.Columns.CreateNewset col_Operator = Tab.Columns.CreateNewset col_Forbid = Tab.Columns.CreateNewset col_Version = Tab.Columns.CreateNewcol_ = "创建时间"col_CreateTime.code = "CREATETIME"col_CreateTime.DataType = "datetime"col_ = "修改时间"col_OperateTime.code = "OPERATETIME"col_OperateTime.DataType = "datetime"col_ = "创建人"col_Creator.code = "CREATOR"col_Creator.DataType = "char(36)"col_ = "修改人"col_Operator.code = "OPERATOR"col_Operator.DataType = "char(36)"col_ = "是否禁用"col_Forbid.code = "FORBID"col_Forbid.DataType = "bit"col_Forbid.col_ = "版本"col_Version.code = "VERSION"col_Version.DataType = "long"next设置name和comment一致有时在建立表时需要将name和comment的值设为一样，我们也没有必要一张一张的去设置，只需按照以上方法执行一下代码即可：Option ExplicitValidationMode = TrueInteractiveMode = im_BatchDim mdl ' the current model' get the current active modelSet mdl = ActiveModelIf (mdl Is Nothing) ThenMsgBox "There is no current Model"ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) ThenMsgBox "The current model is not an Physical Data model."ElseProcessFolder mdlEnd If' This routine copy name into code for each table, each column and each view ' of the current folderPrivate sub ProcessFolder(folder)Dim Tab 'running tablefor each Tab in folder.tablesif not tab.isShortcut thenment = Dim col ' running columnfor each col in tab.columnsment= nextend ifnextDim view 'running viewfor each view in folder.Viewsif not view.isShortcut thenment = end ifnext' go into the sub-packagesDim f ' running folderFor Each f In folder.Packagesif not f.IsShortcut thenProcessFolder fend ifNextend sub。

power designer使用方法

power designer使用方法Power Designer 是一款流程设计和数据建模工具，广泛应用于企业信息化建设领域。

下面是使用 Power Designer 的详细方法：一、安装 Power Designer1. 下载 Power Designer 安装包，并解压缩到本地目录中。

2. 双击运行安装程序，按照提示进行安装。

3. 安装完成后，打开 Power Designer。

二、创建数据模型1. 在 Power Designer 中选择“文件”菜单，点击“新建”选项。

2. 在弹出的“新建”窗口中选择“数据模型”，并设置相关属性。

3. 点击“确定”按钮，即可创建一个空白的数据模型。

4. 在左侧的“对象浏览器”中可以看到创建的数据模型。

三、添加实体和关系1. 在对象浏览器中选择“实体”节点，右键单击并选择“新建实体”选项。

2. 输入实体名称，并设置相关属性。

3. 重复以上步骤，添加需要的实体。

4. 添加关系时，在对象浏览器中选择“关系”节点，右键单击并选择“新建关系”选项。

5. 选择需要关联的两个实体，并设置相关属性。

四、生成物理模型1. 在Power Designer 中选择“文件”菜单，点击“导出为…”选项。

2. 在弹出的窗口中选择要导出的文件类型和路径，并设置相关属性。

3. 点击“确定”按钮，即可生成物理模型。

五、其他功能1. Power Designer 还提供了许多其他功能，如数据字典、数据流图等。

2. 可以通过菜单栏或工具栏中的按钮进行操作。

3. 在使用过程中，可以随时保存和导出文件，以便后续使用。

以上就是 Power Designer 的详细使用方法。

在实际应用中，还需要深入了解其各种功能和属性设置，才能更好地发挥其作用。

数据库设计工具Power designer的安装及使用说明

数据库设计工具Power Designer的
安装及使用
版本:1.0
安装
点击powerdesigner125_eval.exe文件开始安装,过程如下
图1 安装过程
图2 安装过程
图3 同意协议
图4 选择安装目录
图5 安装组件
图6 安装过程
图7 安装过程
图8 安装过程
图9 过程中出现的问题
注：在安装过程中，可能会存在一些问题，按照后续的使用情况来看，选择忽略出现的问题，对后续的使用时没有太大的影响的，所以我们在这里可以选择忽略问题。

图10 组件注册
图11 完成安装
至此，我们的power designer已经安装完成了。

●破解
解压PowerDesigner文件夹下的PowerDesigner12.5压缩文件，将解压后的文件夹内的pdflm12.dll文件拷贝到安装目录\Sybase\PowerDesigner 12 文件夹中,覆盖原程序中的pdflm12.dll ，到这里PowerDesigner就破解完成了。

●汉化
将“PowerDesigner汉化12.5”文件夹下“pdshell12”文件夹中的内容全部拷贝到安装目录\Sybase\PowerDesigner 12 文件夹中，覆盖原先的内容就可以完成汉化。

●注册
打开power designer程序，点击工具选项
图12 注册
图13点击工具菜单下的许可证按钮出现的界面
图14 选择license文件位置
图15 选择刚刚解压目录下的license.lic文件
图16 选择license成功
图17 选择地区
图18 同意协议
图19 license升级完成。

Powerdesigner使用指南

Powerdesigner使用指南1.概述本指南只介绍用Powerdesigner设计业务流程模型、概念模型、物理模型及仓库的使用，Powerdesigner其它模型的使用不在本指南的介绍范围。

本指南使用的工具为Powerdesigner15。

因Powerdesigner各版本间在业务流程模型、概念模型、物理模型设计操作上的改变不大，本指南对使用其它版本的Powerdesigner 具有一定的指导作用。

本指南以组织机构模型作为实例。

本指南的重点是介绍Powerdesigner工具的使用，不介绍建模技术。

在实际的设计过程中，不强制要求一定要先建概念模型，再建物理模型。

而是根据个人或项目的要求决定建什么模型。

2.术语工作区：workspace。

保存当前在Powerdesigner中使用的模型文件，下次执行Powerdesigner时，自动把工作区中的模型文件显示出来。

域：Domain。

自定义的数据类型。

概念模型：Conceptual Data Model。

物理模型：Physical Data Model。

仓库：Repository。

用于保存提交的模型文件，每次提交的模型文件都有一个版本号。

方便多人协同设计和版本管理。

3.Powerdesigner的一些特性应用3.1Name和Code的镜像设置Powerdesigner的每一个对象都包含name和code，在生成代码时，使用的是code，name是方便我们阅读。

建议在建模时，name栏输入中文，code栏输入英文字符，这样既方便我们阅读，也方便生成代码。

默认情况下，在name栏输入的内容会自动填写到code。

如果不希望这样，可执行菜单“Tools/ General Options”，在弹出窗口中选择Dialog，如下图：取消Name to Code mirroring前的选择就可以了。

3.2与仓库的连接设置如果需要设置与仓库连接的参数，可执行“Tools/ General Options”，在弹出窗口中选择Repository，如下图：相信大家从窗口上各选项的字面意思就能明白该选项是起什么作用了。

powerdesigner的使用方法

powerdesigner的使用方法PowerDesigner是一款由Sybase开发的数据建模和分析工具，它提供了各种功能，包括数据建模、数据流分析、系统设计等。

以下是PowerDesigner的使用方法：1. 安装和启动PowerDesigner：首先，从Sybase官方网站上下载PowerDesigner，并按照提示完成安装。

启动PowerDesigner 后，可以创建一个新的项目或打开一个已有的项目。

2. 创建数据模型：在项目中，选择“文件”-“新建”-“数据库模型”，选择要创建的数据库类型（如Oracle、SQL Server等），然后开始定义表、列、主键、外键等。

可以通过工具栏上的图标或右键菜单来添加新对象、删除对象、修改属性等。

3. 进行数据流分析：在数据模型中，可以使用PowerDesigner的数据流分析功能来识别和分析数据流。

选择一个表或关系，然后选择“分析”-“数据流分析”，PowerDesigner将自动分析该表与其他表之间的数据流关系，并生成一份数据流分析报告。

4. 进行系统设计：在项目中，选择“文件”-“新建”-“用例图”或“类图”等，来设计系统架构和功能。

可以使用工具栏上的工具来创建用例、类、关系等，然后使用右键菜单来添加操作、修改属性、设置关系等。

5. 生成文档和代码：在项目中，可以选择“文件”-“导出”来生成文档和代码。

选择导出的格式（如HTML、PDF、SQL脚本等），然后按照提示完成导出过程。

以上是PowerDesigner的基本使用方法，还有其他更高级的功能和技巧，可以通过查阅PowerDesigner的官方文档或参考其他在线资源来学习和掌握。

使用PowerDesigner生成数据库说明文档

使用PowerDesigner逆向生成数据库说明文档的步骤如下：1，配置数据库的ODBC数据源本次实验使用的是mySQL数据库，先到网上下载mySQL的ODBC Connector（我下的是：mysql-connector-odbc-5.1.7-win32.msi），如图所示：安装完成后，进行数据源配置，打开：控制面板——系统和安全——管理工具——数据源，如图所示，点击“添加”，选择MySQL数据源，点击“完成”。

点击“配置”，对添加的数据源进行详细信息的配置，如图所示：信息配置完成，点击“OK”即可。

至此，数据库的数据源配置完成。

2，使用PowerDesigner生成pdm文件打开PowerDesigner，选择file——reverse engineer——database，在弹出的对话框中输入名称并选择数据源，如图所示：点击“确定”后，将弹出新的窗口，勾选“Using a data source”，并选择之前在控制面板中配置的数据源，输入正确的用户名和密码，点击“connect”，点击“确定”即可。

之后将出现如图所示的界面：此处勾选需要导出的表，点击“ok”，程序将开始生成pdm文件，如图所示：最终生成的pdf文件如图所示（部分截图）：将该表另存为，点击file——Save As，指定文件名和保存路径即可。

3，使用PDMReader生成说明文档PDMReader是一款数据字典阅读器，可自行下载安装，界面如图所示：点击“新建项目”，输入项目名称，点击“确定”。

选中新建项目，点击“导入数据字典”，弹出如图所示的窗口：选择“导入PDM”，导入之前创建的PDM文件。

此处注意：要关闭PowerDesigner，防止程序占用pdm文件，导入时可能会报错，忽略即可。

在界面上可以看到生成结果：右键单击pdm文件，选择“文档导出”，选择文件格式，指定导出文件名和导出路径，点击“确定”。

在导出路径可以查看导出的文件，如图所示：至此，完成了通过PowerDesigner反向导出数据库说明文档的任务。

PowerDesigner使用手册

powerdesigner12.5使用手册PowerDesigner模型库用户手册本书为sybase公司提供的英文使用手册,共216页下面是有关PowerDesigner模型库的一些资料使用PowerDesigner 建立企业知识库作者：Sybase 公司PowerDesigner上海研发中心张秋侠张晓光1 概述企业级应用的开发通常由一个团队来完成，在整个软件开发过程中的不同阶段，会产生若干庞大复杂的分析与设计模型，团队人员的增加和软件版本的频繁更新需要一个支持团队成员协同工作的理想的团队开发解决方案。

传统的配置管理软件如CVS，Rational ClearCase，Visuual Source Safe等较多侧重于软件代码的版本控制和过程控制，配置和使用较为复杂，并且与模型设计工具分离，开发人员需要在不同工具之间切换，同时对模型的管理粒度较大，通常为模型级别。

PowerDesigner是一套完整的企业建模解决方案，融合了几种标准建模技术：传统数据库建模、使用UML 的应用程序建模和业务流程建模，并提供了对企业业务流程模型（Business Process Model—BPM），概念数据模型(Conceptual Data Model—CDM)，物理数据模型(Physical Data Model—PDM)，对象模型(Object Oriented Model－OOM) 等8种模型的支持。

为了有效管理企业应用全生命周期的建模过程及建模过程中产生的模型和文档，PowerDesigner从10.0版本开始提供了一种配置简单，易于使用的企业知识库——Repository。

Repository在储存和管理建模和设计过程中的信息方面，融合面向对象概念，高度细化版本控制的粒度，支持广泛的设计模型和文件类型，为开发团队提供了一个整合的设计建模和版本控制环境，大大提高了团队的开发效率。

Repository提供的对象查找功能，使用户可以跟踪模型变化，了解变更原因，通过PowerDesigner的信息流模型（Information Liquidity Model）获悉变更对整个项目相关模型的影响。
