D7020—D7039：记录电梯对上 1 次发生故障时的状态（对应于 D6202 D6203）
┆
┆
D7620—D7639：记录电梯对上第 31 次发生故障时的状态（对应于 D6262 D6263）
以上这些故障状态记录可用 PC 机编程器以十六进制方式查看。
一组故障状态记录中用 1 个 D 记录故障号码,6 个 D 记录故障时间,3 个 D 记录 PC 机的输入状态，2 个 D 记 录 PC 机的输出状态，1 个 D 记录电梯速度，1 个 D 记录电梯层楼位置，1 个 D 记录电梯超前层位置,2 个 D 记录电梯所在位置数据，2 个 D 记录电梯超前层位置数据,1 个 D 记录 PC 机内部运行状态。
D7XX0 b0 X0（X12PL） b1 X1（X11PL） b2 X2（PLUSE） b3 X3（XFML） b4 X4（JY1） b5 X5（JY2） b6 X6（JY3） b7 X7（DOLM） b8 X10（X40D） b9 X11（X40G） b10 X12（X43C） b11 X13（X43D） b12 X14（XCLS） b13 X15（XOLS） b14 X16（XONC） b15 X17（XONU）
*2.A2 级故障处理时，电梯停止快、慢车运行方式。但如果电梯是在门区位置时，可以开门。 *3.B1 级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。 *4.B2 级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
三. 电梯的故障记录Fra bibliotekGH98 电梯的故障记录是存放在 PC 机的寄存器（D）和计数器（C）中，具体分配区域划分如下：
备注：（1）当电梯同时出现 2 个以上的故障时，故障的处理级别按高的进行。
日立电梯调试
日立电梯调试 The manuscript was revised on the evening of 2021广日电梯调试资料首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察参数LF88和LF89的方向[+与-]是否一致。
如否，就要将LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
日立电梯调试资料
日立电梯调试资料集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-广日电梯调试资料首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B轿顶检修：此时X7.X10不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6短接[X11亮]2。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察参数LF88和LF89的方向[+与-]是否一致。
如否，就要将LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件是否正确。
D.测层高。
1.电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

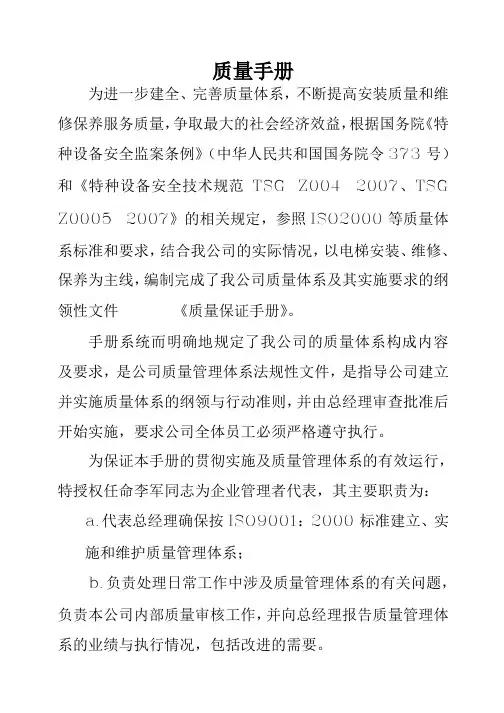

××电梯有限公司质量手册
质量手册为进一步建全、完善质量体系，不断提高安装质量和维修保养服务质量，争取最大的社会经济效益，根据国务院《特种设备安全监案条例》（中华人民共和国国务院令373号）和《特种设备安全技术规范TSG Z004-2007、TSG Z0005-2007》的相关规定，参照ISO2000等质量体系标准和要求，结合我公司的实际情况，以电梯安装、维修、保养为主线，编制完成了我公司质量体系及其实施要求的纲领性文件----《质量保证手册》。
手册系统而明确地规定了我公司的质量体系构成内容及要求，是公司质量管理体系法规性文件，是指导公司建立并实施质量体系的纲领与行动准则，并由总经理审查批准后开始实施，要求公司全体员工必须严格遵守执行。
为保证本手册的贯彻实施及质量管理体系的有效运行，特授权任命李军同志为企业管理者代表，其主要职责为：a.代表总经理确保按ISO9001：2000标准建立、实施和维护质量管理体系；b.负责处理日常工作中涉及质量管理体系的有关问题，负责本公司内部质量审核工作，并向总经理报告质量管理体系的业绩与执行情况，包括改进的需要。
c. 提高公司对顾客的需求意识。
d. 就质量管理体系的有关事宜与外部的信息交流和沟通。
本《质量手册》自二○一一年八月一日起执行。
电梯有限公司总经理：20××年08月 01 日质量保证手册说明及管理1、说明：本质量保证手册主要依据TSGZ0004-2007《特种设备制造、安装、改造、维修质量保证体系基本要求》等进行编写，手册明确阐述了本公司的质量方针和质量目标，对本公司的质量保证体系进行了描述，包括本公司组织机构、职责权限和20个管理控制程序的基本内容及各项管理制度，是本公司从事质量活动的纲领性文件和准则，旨在实现质量方针和目标。
全体员工必须严格遵照执行，以确保能够向顾客提供满意的产品及提高本公司的管理水平和经济效益。
本公司的所有活动和过程均不涉及产品设计输入和顾客财产，因此质量保证手册不包括《产品设计输入》和《顾客财产》等内容。

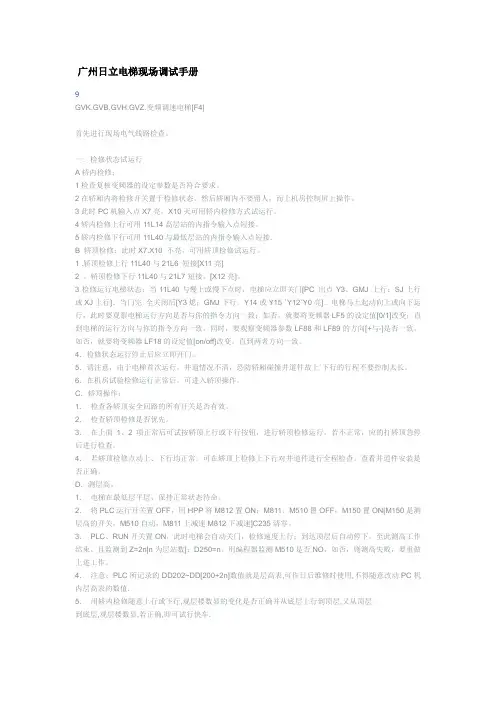

广州日立电梯现场调试手册
广州日立电梯现场调试手册9GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。
一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行；SJ上行或XJ上行]。
当门完全关闭后[Y3熄；GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。
2．检查轿顶检修是否优先。
3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4．若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D．测层高。
1．电梯在最低层平层，保持正常状态待命。
2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

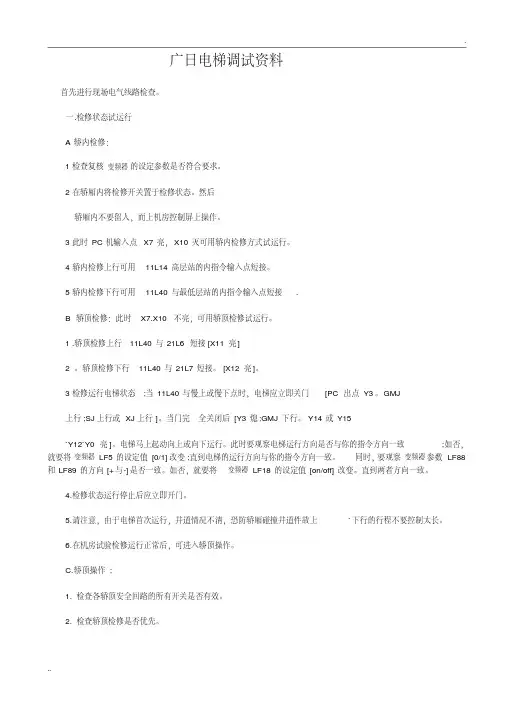

日立电梯调试资料
...广日电梯调试资料首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
广日GreeenMa 系统电梯调试手册
编号：SJG 05-008版本号：01GreeenMax系统电梯调试手册(电气部分)编制校对标准化审定批准广州广日电梯工业有限公司2005年12月更改文件号签字日期更改文件号签字日期说明：本调试手册所列的全部内容仅适用于GreenMax系统电梯(GreenMax 系统适用于以无齿同步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。
目录一、键盘操作说明 (2)二、井道开关及上、下平层感应器的位置 (2)三、慢车、快车调试说明 (4)四、变频器参数 (21)五、PI值调整说明 (26)六、故障代码表 (27)七、改进意见表································附页第三章：慢车、快车调试说明一、现场调试准备1、首先检查是否具备调试条件：1.1、用户有否按要求将电源提供到机房(正常或临时)； 1.2、主机加油量是否合适,型号是否正确； 1.3、底坑缓冲器安装完成否；1.4、各层厅门、门锁是否安装完毕； 1.5、电梯接线是否已全部完成； 1.6、井道线槽是否已上好盖；1.7、井道引线的金属软管是否固定良好； 1.8、各层厅门门套是否已塞好；1.9、井道有否妨碍轿厢、对重架运行的物体； 2、电气接线检查2.1、机房电气接线检查序号 检查的回路测试点 测试标准 方法1 盘车手轮开关 FL1-7、FL1-8正常为ON 2 底坑急停 F15插接器-5、F15插接器-6正常为ON 3 限速器开关 FL1-3、FL1-4 正常为ON上 F11插接器-3、F11插接器-4 4 限位开关 下 F12插接器-3、F12插接器-4 上 F11插接器-1、F11插接器-2 5极限开关下 F12插接器-1、F12插接器-2 SHK F11插接器-5、F11插接器-6 上 SHK1 F11插接器-7、F11插接器-8 XHK F12插接器-5、F12插接器-6 6强迫减速开关下XHK1F12插接器-7、F12插接器-8 打板未打到开关时开关状态为ON7 厅门开关 FL1-11、FL1-12 所有厅门关上时为ON 8 消防开关 FL2-11、FL2-12正常为OFF FL2-24～低压变电箱侧接线端子 9 AC220V 输入 FL2-25～低压变电箱侧接线端子 导通 FL2-22～低压变电箱侧接线端子 10 AC36V 输入 FL2-23～低压变电箱侧接线端子导通 11 抱闸反馈开关 FL1-24、FL2-11 抱闸合上时为ON用万用表测量测试点的阻值（ON 约为零Ω OFF 为 ∞ Ω）12抱闸线圈FL2-9、F2-10FL2-9接抱闸线圈的正端，FL2-10接抱闸线圈的负端用万用表测量测试点的阻值2.2、轿顶电气接线检查序号 检查回路 测试端子测试标准 方法1 超载开关 D7插接器－6、D7插接器－7常闭2 轿门锁 DL1-19、DL1-20 轿门关上时ON3 安全钳开关 DL1-16、DL1-17正常时ON 4 感应器 DL2-8、DL2-9 隔磁板未插入感应器时ON5 门反转开关DL2-4、DL2-7 常开 左 DL2-4、DL2-5 6 安全触板开关 右 DL2-5、DL2-6 常闭 7* 门反转开关DL2-15、DL2-16 常开 左 DL2-12、DL2-13 8*安全触板开关 右DL2-13、DL2-14 常闭感应器1 DL2-8、DL2-10 隔磁板未插入感应器时OFF 感应器2DL2-8、DL2-11 隔磁板未插入感应器时OFF上平层感应器 DL2-12、DL2-20 隔磁板未插入感应器时ON9**下平层感应器DL2-12、DL2-21 隔磁板未插入感应器时ON用万用表测量 轿内照明DL1-2（6）、DL1-3（4）至日光灯 10AC220V轿顶插座D10-6、D10-7 至轿顶照明箱 11 停电照明 DL2-1、DL2-2 至停电明灯 12 AC36V D10-8、D10-9 至轿顶照明箱13 风扇 DL1-5、DL1-6至风扇 A DL1-8 14 门机 B DL1-10 至门机 A DL1-12 15*门机BDL1-14至门机用手查线 注：1、表中序号带*表示有双开门功能时需检查。
日立电梯使用说明及安装手册
日立电梯使用说明及安装手册
以下是日立电梯的使用说明：
1. 按键说明：用户在使用电梯时，需要按下相应的楼层按钮和运行按钮，等待电梯到达指定楼层。
到达后，电梯会自动打开门，用户可以走出电梯。
2. 紧急停止：在电梯出现紧急情况时，用户可以按下紧急停止按钮，使电梯停止运行。
3. 报警：当电梯出现故障或用户遇到危险时，可以按下报警按钮，向电梯控制室发送报警信号。
4. 电源：电梯的电源开关位于电梯内部的操作面板上，用户可以根据需要打开或关闭电梯电源。
5. 维护：电梯需要定期进行维护和保养，以保证其正常运行和使用安全。
用户不要随意拆卸或修理电梯部件。
以上是日立电梯的基本使用说明，具体使用方法可能因型号和配置而有所不同。
如果您在使用过程中遇到问题或困难，可以联系电梯维修人员或厂家进行咨询和解决。
至于日立电梯的安装手册，由于篇幅较长，无法在此给出具体内容。
但通常来说，安装手册会详细介绍安装步骤、注意事项、安全要求等内容，是安装
人员进行电梯安装的重要指导文件。
如果需要安装日立电梯，可以联系厂家或专业安装公司获取安装手册，并按照相关要求进行安装。
日立电梯部分技术规格书讲述
二、电梯技术要求1总则1.1 工程概况十四号线一期工程（嘉禾望岗～街口）线路全长54.3km，其中地下线长21.8km，地上线长32.5km，设13座车站，其中地下站6座(嘉禾望岗、东平、石湖、太和、江浦、街口站)，高架站7座（竹料、钟落潭、黎家塘、新和、太平、神岗、邓村站），换乘站2座（嘉禾望岗、新和站）；知识城支线（新和～镇龙）线路长21.9km，地下线长19.9km，地上线长2.0km，共设9座车站（知识城北、马头庄、枫下、知识城、知识城南、旺村、康大、镇龙北、镇龙站），全部为地下车站，换乘站2座（新和、镇龙站）。
二十一号线工程共设置车站20座，包括员村、天河公园、棠东、黄村、世界大观、智慧城、神舟路、科学广场、苏元、水西、长平、金坑、镇龙南、镇龙、中新、中新东、朱村、象岭、钟岗、增城广场。
其中地下车站16座，高架车站4座。
所有车站的电梯选用无机房电梯，都是具有残疾人服务功能的客梯。
它是各车站无障碍通道设计的组成部分。
主要为行动不方便的乘客提供出入地铁的一条无障碍通道，同时，在车站设备更换维修时，电梯也兼作设备零部件的运输工具。
电梯分为通透式电梯和普通电梯两种，通透式电梯采用镶玻璃、钢井架井道，具有四面通透功能；普通电梯采用土建结构井道，轿厢门和层门采用发纹不锈钢，穿越设备层时，设备层采用防火层门。
本工程内容包括全线车站的电梯（含钢井架和井道玻璃）深化设计、设备制造、设备运输、仓储保管、安装、各阶段（包括样机）的试验、测试、调试、验收等工作，设备取得政府检验标识至该线路开通试运营期间的维保和质保服务，试运行期结束后24个月质保和维保服务。
1.2 总体要求1.2.1 卖方充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要。
所有货物必须是崭新的、技术成熟的，软件版本是最新的。
1.2.2 拟投标的电梯必须是符合国家标准和规范的合格产品，电梯是国际著名品牌的原厂产品，使用本品牌注册商标(不允许提供贴牌产品)。
广州日立电梯安全及门锁回路说明
广州日立电梯安全、门锁回路、故障代码1.井道回路：上极限XL2-XL1 下极限XL12-XL11 底坑XR1.1-XR1.2 上限位XL4-XL3 下限位XL14-XL132.轿顶回路：Y2.19-Y2.20 安全钳安全窗3.机房回路：盘车U1.4-U1.3 限速器U1.2-U1.1 控制柜急停U1.1-Y2.19 4.厅门回路：X11.1-X11.2 只限于16层站以下的X13.1-X13.2 只限于16层到32 层站的5.轿门锁回路：Y2.19-Y3.20 是轿门锁6.减速开关回路：XL6-XL5 上一级减速XL8-XL7 上二级减速XL10-XL9 上三级减速XL16-XL15 下一级减速XL18-XL17 下二级减速XL20-XL19 下三级减速7.轿顶电气箱接线：42.14-42.13 接安全钳42.16-42.15 接安全窗42.1-42.2 接左安全触板42.4-42.3 接有安全触板41.25-42.9 接轿顶报站钟42.12-41.26 接轿底报站钟42.17-42.18 停电照明灯42.23-42.24 接轿顶照明箱（220V）42.25-42.26（30V）注：41.29 是地线42.19-42.20 接轿厢照明灯42.20-42.21 接轿厢风扇8.底坑电气箱接线：XR1.7-XR1.8 接消防开关XR1.G 是地线XR1.5-XR1.6 接AC36V照明及插座XR1.3-XR1.4 接AC220V插座故障代码表10 主微机板故障11 副微机板故障12 运行接触器故障14 安全继电器短接故障15 安全回路断开故障16 软件WOT动作17 连续开门三次锁死20 抱闸制动器短接故障21 抱闸制动器断开故障23 40D继电器断开故障25 40G 继电器断开故障26 程序参数故障27 重复故障30 旋转编码器故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速故障42 50B继电器断开故障50 高速运行超速故障51 启动速度异常54 微动平层运行逆转超距离55 强迫减速开关故障56 微动平层超速异常57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯异常77 自救运行过多78 SLU板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时异常85 微动平层感应器故障86 电梯开门超时异常87 电梯关门超时异常88 轿门锁运行中断开检出89 变频微机设置为键盘控制模式90 群控并联通讯异常91 电源瞬间断电检出92 停电自运行93 电梯自救运行94 称重传感器故障118 10T辅助触头故障。
日立电梯调试资料
日立电梯调试资料集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）广日电梯调试资料首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察参数LF88和LF89的方向[+与-]是否一致。
如否，就要将LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
广州日立电梯规格表参数说明
GVF-III电梯规格表参数说明第1 页共19 页技表044/第三版阅读说明GVF-III电梯EVECD微机所用的规格表参数ROM地址的范围为4001841134其中4001840517为定时器设定区4072040899为IO变量设定区RAM地址为118008—119124其中118008—118507为定时器设定区118710—1188ef为IO变量设定区。
参数说明中代号说明“k”表示其对应数据寄存器的数据是以十进制方式表示具体数值根据不同的设定而不同。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
计算公式中符号说明 I为曳引比。
D为绳轮直径mm。
R为减速比。
N为旋转编码器脉冲数。
标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第2 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容z97t 40018 118008 ------ K75 上电3秒延时确认z102ft 40020 118010 ------ K15 平层区确认延时630ms才输出ZOZ平层可开门信号zdt 40028 118018 K5 双开门使用A门关好后200msB门再开门z100at 40030 118020 ------ K25 出发准备运行准备完了关门请求Z100-1后延时1S再输出关门出发zhsdst 40038 118028 ------ K375 日立原装超声波门机使用类似光电开关ZPHBAT作用zphbat 40040 118030 ------ K25 门光电开门动作时间光电开门动作后门开好延时1S后再调用Z48AT开门延时5S后才关门延长开门保持时间z102t 40048 118038 ------ K375 开门过程最长时间zdst 40050 118040 ------ K12 电梯停在当前层按下当前层的轿内或者厅外召唤时延时500ms才响应内外召唤用于计算z63cf z63cr z63hf z63hr z101nt 40058 118048 ------ K375 关门相关日立门机特殊运行模式使用关门15s未关好即使长按轿内关门按钮或者厅外上下召唤有输入电梯强制关门触板动作有效光电有效开门按钮无效z101ct 40060 118050 ------ K750 关门相关日立门机特殊运行模式使用或者C故障时蜂鸣器响30s z101wt 40068 118058 K4500 日立门机特殊运行模式使用时3分钟后照明灯熄灯zx40gt 40070 118060 ------ K755 轿门锁并且强制关门关好3s后该计数器计数值1用于计算Z101A关门指令保证在关门极限失效的情况下电梯开门放人出去z10xt 40078 118068 ------ K75 对应盲人规格的电梯自救运行时蜂鸣器鸣响的持续时间z10t 40080 118070 ------ K50 X40D输入2s后驱动10T接触器门锁动作2s后才确认电梯进入运行状态z10at 40088 118078 ------ K25 再启动准备行走要求后1s检出z10qt 40090 118080 ------ K75 停止后3s检出z90ct 40098 118088 ------ K3 有减速要求的一次延时120ms z90cmt 400a0 118090------ K2 有减速要求的一次延时80ms z90clt 400a8 118098------ K25 有减速要求的一次延时1s z97lnt 400b0 1180a0 ------ K25 备用z9at 400b8 1180a8 ------ K16 与开关门有关的定时器抱闸断电630ms后电机抱紧允许关门按钮输入z9ct400c0 1180b0 ------ K16 特定继电器释放630ms未使用zsupt 400c8 1180b8 ------ K5 该定时器实际没有使用标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第3 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容z50bkt 400d0 1180c0 ------ K25 安全回路50BC输入持续1s确认Z50B有输入安全回路正常z60qat 400d8 1180c8 ------K4500 无召唤3分钟后轿厢照明熄灭zk74t 400e0 1180d0------ K75 备用z44rt 400e8 1180d8 ------ K4500 空调排水运行最下层不在时间z99pt 400f0 1180e0 ------ K250 门区外停止10s检出未使用 z49ht 400f8 1180e8 ------ K50 中间层出发时的呼叫响应延时时间z44eqt 40100 1180f0 ------ K1500 地震相关计数器z44eqvt 40108 1180f8 ------ K1500 地震相关计数器未使用 z44fat 40110 118100 ------ K5 一次消防开关投入延时未使用 z30gt 40118 118108 ------ K100 管制运行完成平层后4秒后才能推出管制运行状态进入正常状态相关计数器t48at 40120 118110 ------ K37 强制关门群控专用t101ct 40128 118118 ------ K30000 关门超时未关好门然后反开允许开门最大时限1200s z43vpzt 40130 118120 ------K125 VIP模式下强制关门t50mt 40138 118128 ------ K750 30s 有召唤但电梯启动不能t97cdt 40140 118130 ------ K250 群控故障检出计时器共通回路断开检出t50ckt 40148 118138------ K125 50B继电器自检时间计数器5s包括断开1s接通1s共2s多加上副微机的2s共5s tx50bnt 40150 118140 ------ K7 安全继电器短接故障300ms z18at 40158 118148 ------ K1 日立电阻式电机启动时限定时器实际没有使用tx10tnt 40160 118150 ------ K25 10T运行接触器短接故障1s tx10tft 40168 118158 ------ K25 10T运行接触器断开故障1s t47ret 40170 118160 ------ K40 旋转编码器反转故障故障持续时间160ms tmtlt 40178 118168 ------ K40 旋转编码器断线故障持续1.6s tmtlxt 40180 118170 ------ K4 没有使用tgrslt 40188 118178 ------ K4 低速超速4s tgrsht 40190 118180 ------ K4 副微机电气限制计数器未使用 tx97nt 40198 118188 ------K250 备用txdint 401a0 118190 ------ K25 备用t50bqt 401a8 118198 ------ K75 故障时电梯停止3s后50B安全回路继电器接通电梯可以运行z99st 401b0 1181a0 ------ K50 备用tx40et 401b8 1181a8 ------ K25 轿门和厅门同时故障ON故障1s 标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第4 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容tx60ant 401c0 1181b0 ------ K12 备用tx60aft 401c8 1181b8 ------ K12 备用z18axt 401d0 1181c0 K3 日立电阻式电机启动时限定时器实际没有使用z92kt 401d8 1181c8------ K125 备用z30galt 401e0 1181d0 ------ K3000 因为蓄电池容量有限停电自救运行最长时间120s计数器载重50以下上方向运行平层载重50以上下方向运行平层talmlt 401e8 1181d8 ------ K25 备用talpet 401f0 1181e0 ------ K100 停电自救异常计数器未使用 zalpqt 401f8 1181e8 ------K1500 停电自救异常计数器安全回路60s内不能恢复正常退出停电自救状态z43vpit 40200 1181f0 ------ K375 VIP功能时开门延时时间z44pkt 40208 1181f8 ------ K75 泊梯完成后3秒钟无召唤延时断开照明和风扇tmgbrt 40210 118200K75 BCS动作ON故障未使用 tmgbrlt 40218 118208 ------ K1500 BCS动作ON故障未使用 tbcst 40220 118210 ------ K4 日本原装电机抱闸计数器检查抱闸补偿启动力矩未使用 zozt 40228 118218 ------ K7 正门或者背门在平层区状态300ms后才允许开门zxclst 40230 118220 ------ K25 关门相关计数器实际没有使用zhvsrt 40238 118228 ------ K4500 备用z10klt 40240 118230 ------ K12000 备用z102fqt 40248 118238 ------ K750 备用tx100rt 40250 118240 ------ K5 安全继电器短接故障200ms tx43ert 40258 118248 ------ K12 备用tx94bt 40260 118250 ------ K12 门机超负荷计数器电机过热实际没有使用z97drt 40268 118258 ------ K5 备用zx103vt 40270 118260 ------ K50 日立原装大功率门机通电2s后才可以动作32位控制板输入端子增加输入口X103V zxint 40278 118268 ------ K75 专用模式下按开门关门按钮3s后所有厅外报站钟亮txvchg 40280 118270 ------ K125 备用txvchp 40288 118278 ------ K3000 备用tgrs2ht 40290 118280 ------ K4 高速第二速度检出未使用 tgrs2lt 40298 118288 ------ K4 低速第二速度检出未使用 re2ett 402a0 118290 ------ K25 备用标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第5 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容zgt 402a8 118298 ------ K1500 备用z30gret 402b0 1182a0 ------ K4500 紧急呼叫运行3分钟z48at 402b8 1182a8 ------ K125 TFDC回路开关门控制电路开门延时时间开门后默认延时5s后自动关门程序中追加选择模块根据不同的召唤响应不同的延时时间z100t 402c0 1182b0 ------K25 出发准备运行准备完了关门请求Z100-1后延时1s 再输出关门出发t48ast 402c8 1182b8 ------ K32767 强制关门群控专用关门15s未关好即使长按轿内开门按钮或者厅外有上下召唤输入电梯强制关门触板动作有效光电开门有效开门按钮无效t101t 402d0 1182c0 ------ K300 关门超时未关好门最大时限12s关门过程中最大时间t102t402d8 1182c8 ------ K375 开门超时未开好门最大时限15s开门过程中最大时间z100pt 402e0 1182d0 ------ K4 低速超速故障持续时间160m z60qt 402e8 1182d8 ------ K32767 井道照明灯灭灯用计数器z60t 402f0 1182e0 ------ K32767 日立电阻式电机起动延时ZIB 中修改时间160ms实际没有使用z100pht 402f8 1182e8 ------ K375 开门延时灯用计数器15s群控用z45rt 40300 1182f0 ------ K25 内召取消定时器轿内误指令取消时按下召唤后再按下该召唤保持时间1s电梯召唤消号并且3s内禁止该楼层再次登记内召z45rct 40308 1182f8 ------ K75 内召取消定时器轿内误指令取消时3s内禁止该楼层再次登记内召t94t 40310 118300 ------K4500 日本原装电机热敏电阻动作计数器3min现不用z44ct 40318 118308 ------ K30000 空调排水运行最下层不在时间20min z30gct 40320 118310 ------ K250 空调排水运行10s z44ynt 40328 118318 ------ K500 空调排水运行最下层不在检出20s zxcd1t 40330 118320 ------ K0 备用zcd1t 40338 118328 ------ K0 备用zxcd2t 40340 118330 ------ K0 备用zcd2t 40348 118338 ------ K0 备用zblt 40350 118340 ------ K0 备用zxefst 40358 118348 ------ K0 备用zgxt 40360 118350 ------ K0 备用z60qbgct 40368 118358 ------ K0 备用zbzt 40370 118360 ------ K1500 蜂鸣器延时60s 标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第 6 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容zxclt 40378 118368 ------ K0 按下关门按钮后延时关门现在取消定时器不需延时z50bt 40380 118370 ------ K0 备用zxopt 40388 118378 ------K0 按下开门按钮后延时开门现在取消定时器不需延时z100pt 40390 118380 ------ K0 开门延时时限用计数器tx15bft 40398 118388 ------ K25 抱闸接触器断开故障1stx15bnt 403a0 118390 ------ K12 15b短接故障480ms tx50bft 403a8 118398 ------ K7 50b断开故障280ms v15bt 403b0 1183a0 ------ K37 15B抱闸接触器断开后延时1.5s未使用 v15btb 403b8 1183a8 ------ K25 15B抱闸接触器断开后延时1s v15btc 403c0 1183b0 ------ K15 15B抱闸接触器断开后延时600ms未使用 z49fmt 403c8 1183b8 ------ K25 层高测定延时1s等待DSP确认可进行层高测定invstopt 403d0 1183c0 ------ K25 DSP停机信号故障延时1s zdrft 403d8 1183c8 ------ K250 门微机故障持续时间10s z10lwt 403e0 1183d0 ------ K25 自救运行模式同检修速度许可需延时1s后运行tbcom_errt 403e8 1183d8 ------ K25 厅外召唤通讯错误1s tccom_errt 403f0 1183e0 ------ K128 厅外召唤通讯错误5s tcpu08errt 403f8 1183e8 ------ K18 轿厢通讯错误720ms x10tt 40400 1183f0------ K5 10T运行接触器反馈持续200s确认10T有反馈输入v16nert 40408 1183f8 ------ K25 微动平层指令发出DSP没有发出速度指令1s tcpu08errt1 40410 118400 ------ K7 轿厢通讯错误280ms tcpu08errt2 40418 118408 ------ K25 轿厢通讯错误1s zx43ct 40420 118410 ------ K75 检修状态变化后3秒钟禁止运行tx40d 40428 118418 ------ K20 厅门锁继电器反馈触点与厅门锁接触器反馈触点不一致故障800ms tx40g 40430 118420 ------ K20 轿门锁继电器反馈触点与轿门锁接触器反馈触点不一致故障800ms tx50bcnt 40438 118428 ------ K12 备用tx50bcft 40440 118430 ------ K12 备用csjnt 40448 118438------ K7 微动平层csj继电器短接故障持续时间未使用csjft 40450 118440 ------ K7 微动平层csj继电器短接故障持续时间未使用 v16errt 40458 118448 ------ K250 电梯微动平层超时持续1s z43cerr 40460 118450 ------ K25 电梯检修状态异常保持1s 标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第7 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容invwarnt 40468 118458 ------ K75 变频器预报警持续3s z10err2 40470 118460 ------ K250 0t故障持续时间10s爬行速度异常z10err1 40478 118468 ------ K250 10t 故障持续时间10s起动速度控制异常kpcnt 40480 118470------ K7 微动平层kpc继电器短接故障未使用 z97mt 40488 118478 ------ K75 停电柜上电延时3秒确认未使用zhot 40490 118480 ------ K225 电机过热9s tx15bbnt 40498118488 ------ K37 电机抱闸短接故障1.5s tx15bbft 404a0 118490 ------ K50 电机抱闸断开故障2s Htdsp 404a8 118498 ------ K12 DSP安全输入校验出错480ms Timera147 404b0 1184a0 ------ K0 备用Timera148 404b8 1184a8 ------ K0 备用Timera149 404c0 1184b0 ------ K0 备用Timera150 404c8 1184b8 ------ K0 备用Timera151 404d0 1184c0 ------ K0 备用Timera152 404d8 1184c8 ------ K0 备用Timera153 404e0 1184d0 ------ K0 备用Timera154 404e8 1184d8 ------ K0 备用Timera155 404f0 1184e0 ------ K0 备用Timera156 404f8 1184e8 ------ K0 备用Timera157 40500 1184f0 ------ K0 备用Timera158 40508 1184f8 ------ K0 备用Timera159 40510 118500 ------ K0 备用标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第8 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容hxspeed 40518 118508 ------ K 运行速度计算常数计算公式D/I/R298577 ispeed 4051c 11850c ------ K 最大速度设置米/分 hxop 4051e 11850e ------ K0 开门按钮有效hchr 40520 118510 ------ K0 残疾人功能有效hstpop 40522 118512 ------ K65535 运行后停止开门h44t 40524 118514 K65535 K0 自发电继续运行有效-1有效0无效h45cl 40526 118516 ------ K65535 恶作剧呼叫取消h500cl 40528 118518 ------ K0 不停止开关ON时已登记的轿箱呼叫马上取消ht48aq 4052a 11851a K65535 K0 开门限制取消群控时为-1单控或并联时为0 hrdtc 4052c 11851c ------ K0 按下开门按钮或碰触板时开门延时重新计算hnan 4052e 11851e K65535 K0 语音报站-1有效0无效hx97n 40530 118520 ------ K0 自发电管制运行禁止h45clc 40532 118522 ------ K6 恶作剧呼叫确认时的最少登记的指令数h60qt0 40534 118524 ------ K4500 3分钟无呼叫检出用的延时h60qt1 40536 118526 ------ K30000 30分钟无呼叫检出用的延时hw48ast 40538 118528 ------ K375 15秒强制关门的延时helno 4053a 11852a ------ K0 并联群控梯号规格表层楼修改项计算公式梯号255-梯号256 Hz48at0 4053c 11852c ------ K0 默认开门延时用规格根据不同的运行模式共10种Hz48at1 4053e 11852e ------ K0 备用Hz48at2 40540 118530 ------K62.5 轿厢指令延时开门时间Hz48at3 40542 118532 ------K87.5 厅外指令延时开门时间Hz48at4 40544 118534 ------K125 基站指令延时开门时间Hz48at5 40546 118536 ------K250 备用Hz48at6 40548 118538 ------ K375 备用Hz48at7 4054a 11853a ------ K750 备用Hz48at8 4054c 11853c ------K1500 备用Hz48at9 4054e 11853e ------ K62.5 备用Hn30fn0 40550 118540 ------ K0 基站规格根据不同的运行模式共10种Hn30fn1 40552 118542 ------ K 最底层Hn30fn2 40554 118544 ------ K 最高站Hn30fn3 40556 118546 ------ K 消防避难层Hn30fn4 40558 118548 ------ K 泊梯层标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第9 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容Hn30fn5 4055a 11854a ------ K 自发电的避难层Hn30fn6 4055c 11854c ------ K0 备用Hn30fn7 4055e 11854e ------ K0 备用Hn30fn8 40560 118550 ------ K0 备用Hn30fn9 40562 118552 ------ K0 备用hshoec 40564 118554 K65535 K0 安全触板短接开关有效0有效-1无效没有使用hphbac 40566 118556 K65535 K0 光电保护短接开门有效0有效-1无效没有使用h44eqc 40568 118558 K65535 K0 地震运行无效-1有效0无效h44f 4056a 11855a ------ K0 日立消防运行hkfsd 4056c 11855c ------ K65535 香港消防运行规格hnudg 4056e 11855e ------ K0 日立门机特殊运行模式使能hors 40570 118560 ------ K65535 门过力矩反转有效hthr 40572 118562 K65535 K0 双开门-1有效0无效hcshoe 40574 118564 ------ K0 日立双触板中分门 hmcip 40576 118566 K65535 K0 群控-1有效0无效h43w 40578 118568 ------ K0 观光梯hmsk 4057a 11856a K65535 K0 单梯-1有效0无效hn500m 4057c 11856c ------ K0 备用hudq 4057e 11856e ------ K0 备用h45r 40580 118570 ------ K65535 电梯运行方向反转时取消所有轿箱内指令h65 40582 118572 ------ K65535 满载直驶功能h49h 40584 118574 ------ K0 高速自救允许h10kl 40586 118576 ------ K0 备用hc74 40588 118578 K65535 K0 轿内报站钟允许-1有效0无效hh74cm 4058a 11857a ------ K0 厅外报站钟允许没有使用hh74 4058c 11857c ------ K0 厅外报站灯允许没有使用h44c 4058e 11857e ------ K0 备用h30eop 40590 118580 ------ K0 备用hcpm 40592 118582 ------ K0 日立监视屏没有使用hdind 40594 118584 ------ K0 备用hvcht 40596 118586 ------ K0 备用hnstqtm 40598 118588 ------ K0 备用hnstq1 4059a 11858a ------ K0 备用标记处数本资料由共利电梯论坛网友joy114229分享GVF-III电梯规格表参数说明第10 页共19 页技表044/第三版说明变量名地址ROM 地址RAM 有功能无功能内容hnstq2 4059c 11858c ------ K0 备用hnstq3 4059e 11858e ------ K0 备用hpk.。
广日GRE、GRS系统客、货电梯维修手册2010
随机图纸。
17.E46抱闸接触器短接故障、E63抱闸接触器断开故障
故障代码保护名称保护设定点
E046 抱闸接触器短接
故障。
抱闸接触器的驱动输出断开但抱闸接触器的辅助触点输入仍然接通,时间持续超过0.5秒。
E063 抱闸接触器断开
故障抱闸接触器输出驱动接通超过1秒,抱闸接触器的辅助触点输入仍未接通。
对策：①确认控制主板（JFAB）板的FC、Z15插头已插好。
②确认BZC接触器动作正常、触点良好。
③确认控制柜内的相关接线正确。
④更换BZC接触器，确认其是否动作迟滞。
⑤更换控制主板（JFAB）板，确认其是否损坏。
18.E47安全回路断开
故障代码保护名称保护设定点
E047 安全回路断开检测到安全回路输入断开。
注意：检修运行状态下发生E047故障时,主板LED显示E047故障,DSP不
检测该故障
对策：①确认安全回路接通，各急停开关接触良好（各开关接通时的阻值应＜10Ω）。
②确认控制主板（JFAB）板的FA、FE插头已插好。
③确认AC接触器动作正常、触点良好。
④确认控制柜内的相关接线正确。
电梯有限公司质量手册
电梯有限公司质量手册 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】广州日立电梯有限公司质量手册GH/QM—B印章非红色的则属非合法版本请依据盖有红色印的受控副本批准：审核：编制：陈华汝广州日立电梯有限公司质量体系文件更改通知单质量手册章节:标题: 目录手册版本: B 第 1 页共 2 页章节版本: 3B 日期: 2002年07月25日章节编号标题版本编号绪论目录 1B修改摘要 3B手册分发表 2B术语及其缩写 1B标准条款对照 1B质量手册的控制 1B 引言 2B质量方针和目标 1B组织结构 2B质量管理体系1B4.1质量管理体系4.2文件结构4.3文件控制4.4质量记录的控制程序管理职责1B管理承诺以顾客为中心策划5.4内部沟通5.5管理评审资源管理1B资源的提供人力资源6.3基础设施6.4工作环境质量手册章节:标题: 目录手册版本: B 第 2 页共 2 页章节版本: 3B 日期: 2002年07月25日章节编号标题版本编号产品实现1B实现过程的策划与顾客有关的过程设计和开发采购运作控制过程确认标识和可追溯性顾客财产产品防护监控和测量装置的控制测量、分析和改进 1B策划监控和测量不合格品的控制数据分析改进质量手册章节:标题: 修改摘要手册版本: B第 1 页共 1 页章节版本: 3B章节:标题: 分发名单手册版本: B第 1 页共 1 页章节版本: 2B发。
本质量手册为公司的内部文件，只有被盖上红色「受控文件」印章的质量手册才为有效文件及会被更新。
质量手册正本由品质与环境管理科保存。
内部受控文件持有人需确保此质量手册能被有关人员读取，当需要时部门部长以上人员可要求管理者代表在其部门增加受控副本持有人。
质量手册章节:标题: 术语及其缩写手册版本 : B 第 1 页共 1 页章节版本: 1B 日期:2001年11月01日QM - 质量手册是阐述公司质量方针并描述公司质量保证体系的纲领性文件。
日立自动扶梯调试手册
停车后，依次右部梯级链、左部梯级链等安全开关，观察故障显示就是否正确(数码故障显示说明见下表）.
保护代码
保护名称
保护动作处理
0
正常
无动作
１
断左部梯级链开关（ＴCＳ、Ｌ）后
停机，故障锁存,故障消失并且复位后才能开机;
2
断右部梯级链开关（TCS、R)后
停机,故障锁存,故障消失并且复位后才能开机；
十一、扶梯几点重要提示：
1、电梯正常检修运行条件:A、安全回路通，即PＬC得X11~Ｘ27指示灯全亮；Ｂ、运行状态正确；Ｃ、要有检修上（下）行与正常上(下）行信号输入给ＰＬＣ但不能同时输入给PＬC。
2、对运行条件得进行更加严谨判断，这样导致运行起动时间稍微加长。如:第一次正常运行起动时间为2、５秒,第二次或之后正常运行起动时间为2、0秒，反向正常运行起动时间为4、5秒，第一次检修运行起动时间为2、7秒,第二次或之后检修运行起动时间为0、7秒,反向检修运行起动时间为2、7秒。
3、扶梯运行操作：
检修操作：第一次检修运行时需要持续按住检修上、下行按钮2、7秒后扶梯才能按照指定得方向运行,第二次或之后检修向相同方向运行时需要持续按住检修上、下行按钮０、7秒后扶梯才能按照指定得方向运行。若向反方向检修运行同样需要持续按住检修上、下行按钮2、７秒后扶梯才能按照指定得方向运行.
正常操作：第一次正常运行时需要持续使正常上、下行钥匙开关闭合2、５秒后扶梯才能按照指定得方向运行,第二次或之后正常向相同方向运行时需要持续使正常上、下行钥匙开关闭合2、0秒后扶梯才能按照指定得方向运行。若向反方向正常运行同样需要持续使正常上、下行钥匙开关闭合４、5秒后扶梯才能按照指定得方向运行。
3
断上部左边梳齿开关(ＣＭS、ＴL)后
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州日立电梯有限公司质量手册质量手册GH/QM—B印章非红色的则属非合法版本请依据盖有红色印的受控副本批准：审核：编制：陈华汝广州日立电梯有限公司质量体系文件更改通知单质量手册章节:标题:目录手册版本:B第1页共2页章节版本:3B日期:2002年07月25日章节编号标题版本编号绪论目录1B修改摘要3B手册分发表2B术语及其缩写1B标准条款对照1B质量手册的控制1B引言2B质量方针和目标1B组织结构2B质量管理体系1B4.1质量管理体系4.2文件结构4.3文件控制4.4质量记录的控制程序管理职责1B管理承诺以顾客为中心策划5.4内部沟通5.5管理评审资源管理1B资源的提供人力资源6.3基础设施6.4工作环境质量手册章节:标题:目录手册版本:B第2页共2页章节版本:3B日期:2002年07月25日章节编号标题版本编号产品实现1B实现过程的策划与顾客有关的过程设计和开发采购运作控制过程确认标识和可追溯性顾客财产产品防护监控和测量装置的控制测量、分析和改进1B策划监控和测量不合格品的控制数据分析改进质量手册章节:标题:修改摘要手册版本:B第1页共1页章节:标题:分发名单手册版本:B第1页共1页本质量手册为公司的内部文件，只有被盖上红色「受控文件」印章的质量手册才为有效文件及会被更新。
质量手册正本由品质与环境管理科保存。
内部受控文件持有人需确保此质量手册能被有关人员读取，当需要时部门部长以上人员可要求管理者代表在其部门增加受控副本持有人。
质量手册章节:标题:术语及其缩写手册版本 : B 第1页共1页章节版本:1B日期:2001年11月01日QM-质量手册是阐述公司质量方针并描述公司质量保证体系的纲领性文件。
质量手册的代号用QM表示，是英文QualityManual的缩写。
COP-公司运作程序是指质量体系要素所涉及到的公司质量职能活动如何组织、控制与管理的文件化程序。
公司运作程序代号用COP表示，是英文CompanyOperationProcedure 的缩写。
WI-工作指引是用于生产现场和工作岗位完成某项工作、任务或作业的指示性文件。
作业指导书的代号用WI表示，是英文WorkInstruction的缩写。
标题: 标准条款对照手册版本: B 第1页共2页标题: 标准条款对照手册版本: B 第2页共2页标题: 质量手册的控制手册版本: B 第1页共1页章节版本: 1B 日期:2001年11月01日1. 手册的控制职责管理者代表负责手册的审核、发放、维持和控制。
总经理负责手册的批准。
发行版本手册由发行编号、版本编号、及章节版本编号要素来控制。
对手册章节的修改,须更新该章节的版本编号。
并同时更新节目录和节修改摘要。
当手册经过多次修改后或有重大修改,可重新发行手册,此时需更改手册的版本编号（如B），并将所有章节版本编号重新置为1B。
发放控制发出的手册分为受控和不受控两种。
a) 经管理者代表同意,可以向公司以外发放非受控手册副本。
非受控手册不编号。
b) 受控副本有唯一的编号,盖在手册封面。
管理者代表按照节分发表,控制手册的发放。
2. 手册的修改当质量手册需要修改时,由提出人同其所属部门部长及管理者代表商讨,经同意后修改有关章节,送交总经理审批。
管理者代表将更改的章节(包括：正文、封面、目录和修改摘要)按节分发表发放,并收回旧章节销毁。
而旧版本的正本,由管理者代表作标记后保存。
3. 定期审核管理评审会议上将对质量手册进行评审,确保手册充分且有效地符合质量系统的要求。
质量手册章节:标题: 引言手册发行: B 第1页共1页章节版本: 1B 日期:2001年11月01日公司简介广州日立电梯有限公司是一家集经营、开发、设计、生产、安装、保养于一体的现代化大型电梯制造企业。
生产基地坐落在美丽富饶的珠江三角洲广州市番禺区大石镇，占地面积约万平方米，建筑面积约万平方米，是目前华南地区最大、实力最雄厚的电梯生产基地。
公司总投资额为9000万美元，注册资本为6488万美元，以中方为主进行管理。
公司主要有“日立牌”、“广州日立牌”电梯和扶梯。
产品有乘客电梯、观光电梯、货梯、病床电梯、住宅电梯及自动扶梯等六大系列。
公司的服务网点几乎遍及全国各大城市，并已建立全天24小时，全年365天全自动遥监控制管理的电梯服务中心，用最现代化的技术和优质服务对已经安装使用的电梯进行精心保养和管理。
公司于1998年11月通过英国劳氏质量认证公司的审核，获得了ISO9001：1994质量体系认证证书；于2000年3月通过英国劳氏质量认证公司和国家环保总局华夏环境管理体系审核中心的审核，获得了ISO14001：1996环境管理体系认证证书；公司总部、营业本部：中国广东省广州市天河北路中信广场62层邮政编码：510613生产基地：广东省广州市番禺区大石镇石北工业区邮政编码：511430工程本部：广州市建设大马路10号珠江规划大厦20~21楼邮政编码：510060适用范围本手册适用于本公司电梯、扶梯产品的经营、开发、设计、采购、生产、安装、保养、检验和试验、产品交付等活动。
质量手册章节:标题: 质量方针和目标手册版本: B 第1页共1页章节版本: 2B 日期:2002年04月27日本公司的质量方针由总经理批准并传达至公司各层员工。
质量方针精益求精，满足用户新需要；有条不紊，创造更可靠产品；以诚相待，提供更优良服务。
质量方针解释：①“精益求精”是本公司的质量宗旨，满足用户的需要是本公司的追求。
“新”强调本公司在满足用户现有需要的基础上，不断采用先进技术，运用科学手段，持续改进产品/服务质量，开发新产品/新服务，以满足市场及用户日新月异的需要，力争成为业界先驱。
②“有条不紊”是本公司的工作准则，要求全体员工必须具备沉着冷静、善于应变却又忙而不乱的素质；养成一切按程序办事、规范细致的工作习惯。
“创造更可靠产品”是本公司不断提升产品质量的承诺；表明我公司每一位成员都遵循质量管理体系，持续改善，创造符合相关法规、安全可靠、高品质的产品，让用户买得称心、用得放心。
③“以诚相待”突出一个“诚”字：表明本公司树立想用户之所想、急用户之所急的理念，以热诚的态度为用户服务；并不断改进工作方法，为用户提供更优良的服务。
④为配合质量方针的开展,本公司将充分考虑公司路向、市场发展、内外因素等重要环节，制定公司的年度质量目标并每半年作评审。
为达成公司质量目标，各功能部门均定出部门目标及行动。
质量目标本公司年度质量目标为：整机性能抽查合格率：100％；用户满意度年平均分数大于83分；电梯故障率：三包期故障≤%/月；保养期故障≤14%/月；公司不良费用每月小于万元。
质量手册章节:标题: 组织结构手册版本: B 第1页共5页章节版本: 2B 日期:2002年07月25日组织架构公司组织架构图由管理本部拟制、更新和保管，并由公司总经理审批（原件送总经理办公室存档）。
各本部长、部长负责审批并保管部门组织架构图注图质量手册章节:标题: 组织结构手册版本: B 第2页共5页章节版本: 2B 日期:2002年07月25日3.2职责与权限以下所阐述的主要是本公司各部门部长以上人员的总体质量职责及权限,其他人员仅作总体要求,具体质量职责与权限在有关的运作程序、各部门组织架构及人员职责或具体作业指导书中予以详细说明。
总经理负责制定及保证能有效地达到质量方针、策略和目标，并指派公司的管理者代表及授予相应的权力去监察质量体系的运作；负责审批公司组织架构及公司质量手册、运作程序及有关质量工作的总体规划、长远发展规划或计划；负责审批本公司的其它内部事项。
向员工灌输满足顾客和相关法律、法规要求的重要性；与及确保本公司具备足够资源去实施质量管理体系。
副总经理负责分管的内部事项的处理，协助总经理完成质量方针、策略和目标。
管理者代表管理者代表由品质与环境管理部部长（或副部长）担任，负责监察并维持公司质量体系的有效运行，直接向公司总经理汇报；确保公司员工了解、实施和维护质量方针；组织实施内部质量审核，与外间机构联络有关质量管理体系的事宜与及促进内部人员对满足客户要求的意识。
总经理办公室主任负责公司级管理文件的确认和各类行政文件的管理；负责上级部门下发的行政类文件的批示和文件正本的管理。
营业本部本部长负责贯彻执行公司的事业计划，对本部内副本部长、本部长助理和部长的活动负责；对贯彻执行《经济合同法》和符合合同规定要求负第一责任；负责市场开发、营业销售和市场管理规则的审批；负责对大项目合同和投标项目的审核确认。
营业部/进出口部部长贯彻执行营业本部的事业计划，负责相应地区营业市场开发及维护；负责营销活动的开展和协调；竞争对手信息收集及处理。
市场部部长贯彻执行营业本部的事业计划，负责市场信息的统计分析及对策研究、市场开拓产品宣传；质量手册章节:标题: 组织结构手册版本: B 第3页共5页章节版本:2B 日期:2002年07月25日合同部部长贯彻执行营业本部的事业计划，负责营业技术支持，负责报价管理、供货合同的评审和管理，并对合同评审的正确性负责；负责对大项目合同和投标项目的复审。
总工程师贯彻执行公司的事业计划，对公司产品技术开发、引进技术消化的推进活动负全面责任；负责组织新产品开发课题评审；负责重大项目开发设计计划、产品技术标准的审批；负责企业技术、科技信息、技术文件的管理。
研究开发中心主任负责技术资源开发和管理。
负责自主技术开发、引进技术消化、基础技术研究项目组组建、管理和评审。
总工程师办公室主任企业技术、引进技术统筹。
技术处理、评审判断；标准、专利、知识产权、科技信息、技术文件的管理。
制造本部本部长贯彻执行公司的事业计划，对本部内副本部长、本部长助理和部长的活动负责；对产品制造过程的活动负责；负责使公司的自制产品、外协产品和外购产品符合有关质量、成本和时间的要求；负责审批对供应商评审和监察的报告；负责新产品试制的组织和协调。
制造部部长负责按计划组织生产，按时、按量、按质完成生产任务；组织生产分析会议，不断提高生产效率，确保生产工序均能按照各项规定执行；负责设备管理、安全管理及JIT、5S推进；监督生产现场定置管理、安全文明生产。
生产统括部部长负责生产计划的制定、生产进度协调及系统数据维护；组织公司生产及试制所需物资的按时、按质、按量采购供应；负责对供应商的评审和监察，并建立供应商档案；对采购品、库存品的质量负责，确保仓库储存的物料和产品有适当的标识，做好搬运、储存和防护。
产品设计部部长负责非标产品设计方案的审批；负责产品设计验证、评审工作的协调；负责国产化推进；负责协调处理营业、工程、生产、品环等各部门与设计有关的技术问题；负责生产技术管理、新工艺开发及推广。
质量手册章节:标题: 组织结构手册版本: B 第4页共5页章节版本: 2B 日期:2002年07月25日品质与环境管理部部长贯彻执行公司的质量方针和事业计划，落实质量责任制；负责生产过程质量计划的审批和质量统计计划指标的制定；负责产品质量形成全过程的质量监控及管理，维护有效的质量保证体系；推行先进的质量管理方法，开展质量改进；监督、处理顾客投诉。
