安徽建筑工业学院《微机原理与接口技术》课程设计课题名称:微机在交通信号灯控制中的应用院(系)名称:专业:班级:姓名:学号:指导老师:2012 ~2013 学年第一学期一、内容提要设一十字路口为东西南北走向,各用一组红、黄、绿色LED分别表示南北方向和东西方向的交通信号灯。

系统功能要求如下:(1)能显示十字路口东西、南北两个方向的红、黄、绿灯的指示状态。

(初始状态0为东西红灯,南北红灯。

然后转状态1南北绿灯通车东西红灯。

延时T1秒后转状态,南北绿灯闪2秒转黄灯,延时3秒,东西任然红灯。

再转状态3,东西绿灯通车,南北红灯。

延时T1秒后转状态4,东西绿灯闪2秒转黄灯,延时3秒,南北任然红灯。

最后循环至状态1.)(2)用开关K0~K7实现延时时间T1的设置,当K7闭合时,为T1的设置状态,K0~K6为设置时间(秒),此时东西、南北两个方向均显示红灯状态。

绿灯的闪烁频率为1HZ。

(3)系统中用8253作定时器,产生延时时间及1HZ的闪烁频率;用74LS237作输出口,控制交通灯:用74LS244作输入口,进行延时时间T1的设置。

目录内容提要 (2)正文 (4)设计意义及功能简介 (4)硬件电路设计及描述5.1电路原理 (4)系统原理 (5)8259A的结构原理 (5)8255A的工作原理 (8)74L237工作原理 (10)软件设计流程及描述 (12)源程序代码 (13)课程设计体会 (16)参考文献 (17)一、正文1、设计意义及功能简介十字道口的红绿灯是交通法规的无声命令,是司机和行人的行为准则。

十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。

当前,国内大多数城市正在采用“自动”红绿交通灯,它具有固定的“红灯—绿灯”转换间隔,并自动切换。

它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。

在交通灯的通行与禁止时间控制显示中,通常要么南北、东西两方向各50秒;要么根据交通规律,东西方向60秒,南北方向40秒,时间控制都是固定的。

《微机原理与接口技术》课程设计-交通灯

《微机原理与接口技术》课程设计-交通灯

信息工程系计算机科学与技术12计本1班1214110214黄 福朱 茜 2015年06月29日院 系: 专 业: 年级班级: 学 号: 姓 名: 指导教师: 设计日期:目录一.课程设计目的 (3)二.课程设计任务 (3)三.总体设计方案 (3)五.程序设计流程图 (4)六. 程序连接图 (5)七.程序清单 (5)八.实验结果 (8)九.课程设计总结和体会 (8)一.课程设计目的用汇编语言和微机原理实验箱完成实现双方向交通信号灯控制系统,以达到熟练运用汇编语言编程以及实验箱上各个芯片的灵活运用。

⒈了解交通灯管理的基本工作原理⒉熟悉8253定时计数器的工作方式和编程应用⒊熟悉8255A并行接口的工作方式和编程应用二.课程设计任务本次课程设计的内容为双方向交通信号灯的控制和管理。

具体要求如下:1.东西方向车辆放行20秒钟。

即东西方向的绿灯和南北方向的红灯同时点亮25秒钟和黄灯点亮3秒钟。

2.南北方向车辆放行20秒钟后,转为南北方向的黄灯点亮3秒钟,以警示将切换红绿灯。

此时东西方向仍维持红灯点亮。

3.循环重复执行1和2两步骤。

三.总体设计方案1、用实验系统8255A实现对信号灯的控制(B端口),A端口的PA6、PA7口用来和8253共同控制信号灯点亮的时间。

2、实验中,8255选用(10010000)方式选择字,A组工作0方式,A端口输入,PC4-PC7输出,B组0方式,B端口输出,PC3-PC0输出3、实验中,8253采用两个计数器级联的方式达到定时的效果,8253计数器0的CLK0输入1MHZ的时钟脉冲,工作在模式3即方波发生器,理论设计OUT0 输出周期为0.01S的方波,则计数器0的初值为10000;OUT0输出的方波分别作为计数器1、计数器2的CLK1和CLK2的输入时钟脉冲,计数器1和计数器2工作方式为模式1,计数器1的初值为2500,即OUT1输出25秒,控制红绿灯的时间;计数器2初值为300,即OUT2输出3秒,控制黄灯的时间。

《微机原理与接口技术》课程设计实验报告-交通灯控制功能设计

《微机原理与接口技术》课程设计实验报告-交通灯控制功能设计
7
微机课程设计——交通灯控制系统
中断子程序模块是通过扩充中断源实现的,主要是通过设置 8259 的工作模 式,开放 TR1 和 TR0 的中断,按上开关 K 后,TR0 就发生中断,在 TR0 中断没有 触发的情况下,从 OU1 口输出一个上升沿脉冲,TR1 就中断一次, 程序如下所示:
QUERY: MOV DX,MY8259_OCW3 MOV AL,0CH OUT DX,AL IN AL,DX ;读出查询字 ;判断中断是否已响应 ; 没有响应则继续查询 ; 向 8259 的 OCW3 发送查询命令
《微机原理与接口技术》 课程设计实验报告
题目:交通灯控制功能设计
指导老师:
专业:
班级:
目录
微机课程设计——交通灯控制系统
ห้องสมุดไป่ตู้
一、设计思想和实施方案论述,硬件原理图及分析 1.1、课程设计名称 1.2、课程设计要求 1.3、课程设计目的 二、设计思想和实施方案论述,硬件原理图及分析 2.1、设计思想和实施方案 2.2、硬件原理图 三、典型模块以及典型编程技巧分析 3.1、8086 典型模块分析 3.2、编程技巧分析 四、设计中遇到的问题及解决方法 五、程序清单和程序注释,相关流程图 5.1 程序清单和注释 5.2、实验室及流程图 六、收获与体会 七、参考文献
微机课程设计——交通灯控制系统
MOV OUT 器输出 1HZ 的方波
AL,2 DX,AL ;1.041667MHZ/2000/1000=1HZ, 即计数
数码管的显示是通过调用显示函数实现的, 通过设置 8255 的工作模式, 选择数码管的高位工作, 然后将计数的高位送到数码管, 再选择数码管的低位工 作,然后将计数的低位送到数码管,在 1s 钟内多次扫描就可以消除闪烁,从而 达到理想的计数效果,它的程序如下所示:

微机原理课程设计说明(交通灯)

微机原理课程设计说明(交通灯)

2、有急救车通过时:(用中断实现)
两个方向的交通灯全为红(10S),急救车通过后恢 复正常信号。
3、 制作交通灯控制硬件电路板,编写软件
在XL1000-2000仿真仪实现交通信号灯控制。
(二)提高部分:实现智能交通灯控制
1、考虑左转灯控制
2、红绿灯点亮时间用键盘设定,用数码管
减“1”操作显示时间变化。。
附录:1、kerl-uvision集成调试软件的操作
操作步骤:
(1)双击桌面上的UV2快捷图标,启动软件。 (2)点击P工程 N新建工程 输入文件名并选择 存入的盘(如E:)点击保存。出现CPU屏幕,选Atmel AT89C51 点确定。屏幕左上方出现图标目标1, 原则上一个程序可建一个工程。 (3)点击文件 新建文件 出现汇编语言输入区。 输入汇编语言程序,点击文件中的保存,输入:程序 名.ASM 并选择存入的盘(如E:)点击保存。(输入的程 序名一般不超过6个字母数字,以字母打头)
③为了简化操作步骤,第一次使用时, 应当确认一 下软件的设置。首先点击下图的“设置”对话框在 自动编程的选项中选择: “擦除” “写入”“运 行目标板” (下图打钩的地方)然后点确定。由于 一般情况下,检测芯片,查空,校对,写加密等等 选项没有必要选择,会浪费编程时间。 ④在芯片类型的对话框中选择 MCU\ATMEL_51\AT89S52 然后点确定。 ⑤点击主界面的“打开”,找到要烧录的程序的 .HEX文件,然后点确定。
《微机原理机接口技术》课程设计
一、课程设计的目的: 1、加深对单片机的基本概念、基本原理、基 本结构的理解; 2、通过课程设计提高学生单片机的开发能力,
包括硬件设计和软件编程的能力。
二、课程设计的内容:
用单片机控制十字路口的交通灯,要求能

微机原理课程设计交通灯控制系统

微机原理课程设计交通灯控制系统

课程设计(微机原理及接口技术)班级计科0704姓名学号00指导教师二○一○年七月十三日课程设计任务书及成绩评定课题名称交通灯控制系统Ⅰ、题目的目的和要求:学习和掌握计算机中常用接口电路的应用和设计技术,充分认识理论知识对应用技术的指导性作用,进一步加强理论知识与应用相结合的实践和锻炼。

通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解,使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。

Ⅱ、设计进度及完成情况主要参考文献及资料[1] 戴梅萼等.微型计算机技术及应用.清华大学出版社出版,[2]徐建平, 成贵学, 朱萍等主编,,北京航空工业出版社,2010[3]马金忠编,,重庆大学出版社,2009Ⅳ、成绩评定:设计成绩:(教师填写)指导老师:(签字)二〇一〇年七月十三日目录Ⅱ、设计进度及完成情况 (2)主要参考文献及资料 (2)第一章概述本课程设计意义课程设计是实践性教学中的一个重要环节,它以某一课程为基础,可以涉及和课程相关的各个方面,是一门独立于课程之外的特殊课程。

课程设计是让同学们对所学的课程更全面的学习和应用,理解和掌握课程的相关知识。

《微机原理与接口技术》是一门重要的专业课。

1.2课题意义和设计目标按照时间控制原则,利用并行接口和定时器,采用时间中断方式设计一套十字路口的交通灯管理系统,通行时间(或禁止时间)30秒,准备时间3秒,在准备时间里黄灯闪烁3次,闪烁频率为秒,周而复始。

可利用8255、8253、8259等接口电路。

第二章系统分析与设计系统设计假设1、2、3、4分别表示南西北东。

初始态为东西南北四盏灯全部为红色,然后1、3路口的绿灯亮,2、4路口的红灯亮,持续30秒。

然后1、3路口的绿灯熄灭,黄灯亮,持续秒,然后黄灯灭,持续秒,让黄灯闪三次,1、3路口的红灯亮,同时2、4路口的绿灯亮,持续30秒。

然后然后2、4路口的绿灯熄灭,黄灯亮,持续秒,然后黄灯灭,持续秒,让黄灯闪三次,然后循环到初始状态,如此循环,实现交通灯控制。

微机原理与接口技术交通灯设计

微机原理与接口技术交通灯设计

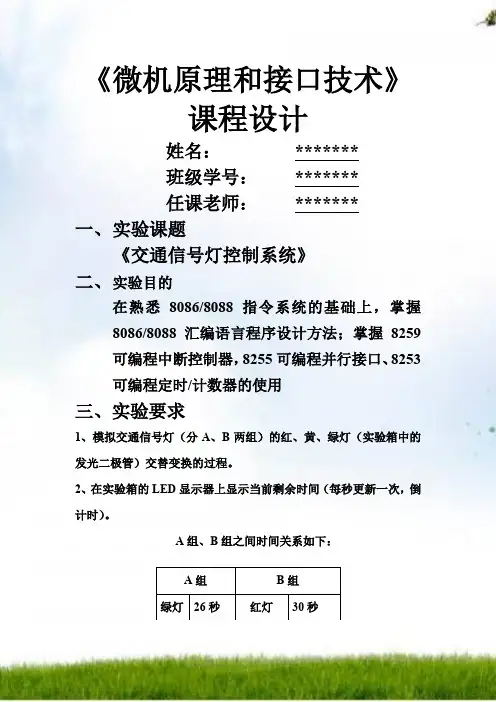

《微机原理和接口技术》课程设计姓名:*******班级学号:*******任课老师:*******一、实验课题《交通信号灯控制系统》二、实验目的在熟悉8086/8088指令系统的基础上,掌握8086/8088汇编语言程序设计方法;掌握8259可编程中断控制器,8255可编程并行接口、8253可编程定时/计数器的使用三、实验要求1、模拟交通信号灯(分A、B两组)的红、黄、绿灯(实验箱中的发光二极管)交替变换的过程。

2、在实验箱的LED显示器上显示当前剩余时间(每秒更新一次,倒计时)。

A组、B组之间时间关系如下:A组B组绿灯26秒红灯30秒四、 实验设备机一台、PC实验箱一个(8086、8259、8255、8253芯片及相关电路、发光二极管六只)及导线若干。

五、 设计 1、 设计思路(1)分析问题——各端口使用——代码实现(2)具体使用(8255的B 口做灯信号的输出,A 口做位选码的输出,C 口做LED 的输出。

)(3)实验内容1、系统中,8259采用初始化命令字ICW1、ICW2、ICW4和操作命令字OCW1,允许内部中断IRQ0和外部中断IRQ1 2、系统中,8255选用(10000000)方式选择字,A 组工作0方式,A 端口输出,PC3-PC7输出,B 组0方式,B 端口输出,PC3-PC0输出3、系统中,8253选用(00110101)选择零号端口读写两个字节,工作方式2(频率发生器)二十进制2、程序流程黄灯 4秒 红灯 30秒 绿灯 26秒 黄灯 4秒3、电路原理图4、初始化8259 初始化8255设置中断向量显示时间启动计数器开始设置交通灯初态结束初始化8253STACK ENDSDATA SEGMENTTIMER DB 00H,30H;IRQ0中断次数,通行剩余时间(A道30秒,B道30秒)初始设为B道通行TAB DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;七段码,用于显示时间,顺序不可调换DISOFF DB 00H,00H,00H,00H;LED显示器缓冲区,数字(剩余时间)的个位和十位ROD DB 00H ;当前道路通行状态(00:为A通行道;01为B通行)LIGHT DB 0D7H ;信号灯的输出信号(11010111)KK1 DB 00H ;暂停开关KK1计数LIGHTZT DB 00HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,0000H ;数据段清零MOV DS,AX;填写中断向量表MOV AX,OFFSET IRQ0 ;提取IRQ0的中断处理程序的偏移地址ADD AX,2000H ;加载时IP=2000H(绝对地址) MOV SI,0020H ;中断号0的矢量地址为(20H-23H) MOV [SI],AX ;填写中断处理程序的偏移地址写进中断向量表MOV AX,0000HMOV SI,0022HMOV [SI],AX ;填写中断处理程序的段地址写进中断向量表MOV AX,OFFSET IRQ1ADD AX,2000HMOV SI,0024H ;中断号1的矢量地址为(24H-27H) MOV [SI],AXMOV AX,0000HMOV SI,0026HMOV [SI],AX;加载数据段MOV AX,DATAMOV DS,AX;8259初始化MOV AL,13H ;8259初始化ICW1(00010011)单片方式需写ICW4OUT 20H,AL ;端地址A0=0MOV AL,08H ;ICW2(00001000)中断向量号的高五位(000001)OUT 21H,ALMOV Al,01H ;ICW4(00000001)一般全嵌套,非缓冲,非自动中断结束,十六位机系统OUT 21H,AL ;特征位:D7-D5=000MOV AL,0FCH ;OCWl允许IRQ0、IRQ1中断OUT 21H,AL;8255初始化MOV AL,80H ;(10000000)方式选择字,A组工作0方式,A端口输出,PC3-PC7输出,B组0方式,B端口输出,PC3-PC0输出OUT 63H,AL;初始化8253MOV AL,35H ;(00110101)选择零号端口读写两个字节,工作方式2(频率发生器)二十进制OUT 43H,ALMOV AX,380 ;定时(频率乘以时间)OUT 40H,AL ;低字节MOV AL,AHOUT 40H,AL ;高字节STI ;开中断(允许CPU接收中断)M:CALL DISP2CMP KK1,1JZ ZT ;调用时间显示函数CMP TIMER+1,04H ;判断是否到了最后4秒,到了则跳转JZ R1CMP TIMER+1,00H ;判断通行时间是否结束,到了则跳转JZ R2JMP DISP1 ;如时间大于五秒,则直接按当前方式显示信号灯R1: CMP ROD,00H ;如到了最后五秒,则判断是A 道通行否? ROD=00H为A道JZ R12 ;如是A道通行,则改变状态R11:MOV LIGHT,7BH ;(01111110)改变为A道红,B道黄JMP DISP1 ;信号输出R12:MOV LIGHT,0B7H ;(10110111)改变为A道黄,B道红JMP DISP1R2: CMP ROD,00H ;改变通行状态JZ R22R21:MOV LIGHT,0D7H ;如果当前B道通行结束,则切换为A道MOV ROD,00HMOV TIMER+1,30H ;A道通行时间30秒JMP DISP1R22:MOV ROD,01H ;如果当前A道通行结束,则切换为B道ROD=01H为B道MOV LIGHT,7DHMOV TIMER+1,30HJMP DISP1 ;B道通行时间30秒ZT:JMP MDISP1: ;灯信号输出函数MOV AL,LIGHT ;将灯信号输出到8255的B口OUT 61H,ALSTIJMP MIRQ0:PUSH AX ;现场保护PUSH CXPUSHFMOV AL,TIMER ;取80次中断请求为一秒INC ALMOV TIMER,ALCMP AL40H ;1秒判断?JNE M1 ;不到则跳转MOV AL,00H ;毫秒数清零MOV TIMER,ALMOV AL,TIMER+1 ;剩余时间减1 SUB AL,01HDAS ;调整为压缩BCD码MOV TIMER+1,ALM1: MOV AL,20H ;中断复位OUT 20H,ALPOPFPOP CXPOP AXSTIIRETIRQ1: ;暂停(恢复)PUSH AXPUSHFMOV AL,KK1CMP AL,00H ;判断当前的状态:00为通行,01为暂停JNE M2INC AL ;改变当前状态MOV KK1,ALMOV AL,0FDH ;(11111101)关IRQ0中断,开IRQ1中断OUT 21H,ALMOV AL,LIGHTMOV LIGHTZT,AL;///////////////////////////////////////////////////////////MOV AL,77H ;(01110111)大、小道均为红灯OUT 61H,ALJMP M3M2: ;恢复MOV AL,00HMOV KK1,ALMOV AX,LIGHTZT;//////////////////////////////////////////////////////////////////OUT 61H,ALMOV AL,0FCH ;(11111100)开IRQ0、IRQ1中断OUT 21H,ALSTIM3:MOV AL,20HOUT 20H,ALPOPFPOP AXSTIIRETDISP2: ;时间显示函数MOV AL,TIMER+1 ;AL=30H AX=?30HAND AL,0FH ;AX=0000HMOV DISOFF+3,AL ;DISOFF+3=00HDISOFF DB 03H,00H,03H,00HMOV DISOFF+1,AL ;DISOFF+1=00HMOV AL,TIMER+1 ;AL=30HMOV CL,04H ;CL=04HSHR AL,CL ;AL=03HMOV DISOFF+2,AL ;DISOFF+2=03HMOV DISOFF,AL ;DISOFF=03HMOV SI,OFFSET DISOFF ;缓冲区的偏移地址MOV DL,0F7H ;(11110111)将位选码初值送DLMOV AL,DL ;AL=0F7HAGAIN:OUT 60H,AL ;从A口输出位选码MOV AL,[SI]MOV BX,OFFSET TAB ;七段码的偏移地址AX=0003H BX=TABAND AX,00FFHXLAT ;MOV AL,BX+[AX] ;将显示七段码送ALOUT 62H,AL ;将AL转换成七段码从B口输出CALL DALLY ;调用延时1ms子程序INC SI ;SI=SI+1MOV AL,DLTEST AL,01H ;4位显示完否?JZ M4ROR AL,01H ;DL循环右移一位MOV DL,ALJMP AGAINM4: RETDALLY: ;循环256次MOV CX,0010H ;延时子程序T1: MOV AX,0010HT2: DEC AXJNZ T2LOOP T1RETCODE E NDSEND START六、心得体会这周关于交通灯的设计是对我来说就是一次挑战,虽然说代码并非是我自己写的,可以说我是参考别人的,但是理解所有的设计代码我确实也花了不少时间,我除了要熟悉8259、8255、8253这些芯片,还得将它们合理的利用起来,由于之前对汇编知识的掌握相当差,理解起来是相当的困难,但是庆幸的事,我向同学和老师咨询中吸收了不少知识。

微机原理与接口技术课程设计-----交通灯设计解析

微机原理与接口技术课程设计-----交通灯设计解析

中南大学微机课程设计报告题目交通灯设计专业班级姓名学号指导老师林立新老师目录1.课程设计题目、功能、目的 (2)2.系统分析与设计 (3)2.1系统所用芯片分析 (3)2.2所选用芯片的简要介绍 (4)2.3系统框图 (6)3.程序设计 (7)3.1十字路口交通灯状态转换表 (7)3.2主程序流程图 (7)3.3 中断子程序流程图 (8)3.4 数码管码表 (8)3.5 各芯片初始化说明 (9)4.运行情况 (10)5.具体源代码及注释 (11)6.心得体会 (16)一、课程设计题目、功能、目的1.课程设计题目--------------交通灯设计2.本设计所实现功能1)实现十字路口交通灯各种状态的转换;2)各种状态转换的时间可进行灵活设置;3)采用中断的方法对状态转换进行控制,提高处理器效率;4)在各个状态转换的同时实现倒计时提醒。

3.本次课程设计目的1)通过《微机原理与接口》课程设计,使学生能够进一步了解微型计算机工作原理, 微型计算机的硬件结构及微型计算机软件编程。

2)要求学生根据接口电路的硬件要求进行计算机的汇编语言程序设计,使学生的软件编程能力得到加强,对接口电路的综合应用能力有较大提高。

二、系统分析与设计1.系统所用芯片分析1)首先本个系统需要一个中央处理器来负责对整个系统进行控制管理,因为《微机原理与接口技术》这门课上介绍了8086芯片,所以可以采用8086作为本系统的中央处理器。

2)由于本次的课程设计的题目是交通灯,而根据十字路口处的交通灯南北和东西方向各有红、绿、黄三种颜色的灯,因此可用8255来控制6个LED灯的实现模拟的南北和东西方向上的交通灯。

3)而交通灯的状态转换时间要由中断方式来控制,所以很容易想到了可以用8259作为中断芯片,与8086芯片相连。

4)交通灯的状态转换时间可灵活设置,于是想到了可以采用一块8253或8254芯片和一个脉冲源相连,8253对脉冲源送来的脉冲进行分频,然后将输出送到8259作为中断源,而8253采用不用的计数初值其输出脉冲的频率就不一样,因此实现了交通类状态转换时间的灵活设置。

微型计算机原理与接口技术课程设计报告智能交通灯控制系统设计

微型计算机原理与接口技术课程设计报告智能交通灯控制系统设计

摘要根据十字路口交通灯的控制要求,采用PLC 设计实现正常交通的时序控制,通过传感器完成对交通异常状况的智能判别及处理。

在系统的设计中,主要使用了PLC 可编程序控制器和传感器相结合的一种智能控制方法,使用压轴式传感器采集车辆脉冲,用PLC 高速计数器对脉冲进行计数,根据取得的数据运用一定的智能控制原则自动调节红绿灯的时间长度,最大限度地减少车辆滞留现象,较好地解决了车流量不均衡、不稳定问题。

仿真结果表明,该系统设计方案可以达到预期目标。

关键词:可编程控制器,交通灯,智能控制系统目录摘要 (Ⅰ)Abstract (Ⅱ)第1章设计要求 (1)1.1课题背景 (1)1.2 控制要求 (1)第2章总体框图 (3)2.1方案的确定 (3)2.2 原理框图 (3)2.3 元件简介 (3)第3章智能交通灯的实现 (7)3.1 车辆的检测 (7)3.2P L C具体设计 (7)3.3 I/O引脚分配及接口电路 (10)3.4 PLC故障防范 (11)3.5 PLC程序与编写 (13)总结 (21)参考文献 (22)致谢 (23)附录 (24)第1章 设计要求1.2 控制要求一、 信号灯及显示时间的数码管受开关控制,一个启动按钮控制其启动,一个停止按钮控制其停止。

二、 信号灯分为东西向直通红灯、直通黄灯、直通绿灯、左转红灯、左转黄灯、左转绿灯各两个;南北向直通红灯、直通黄灯、直通绿灯、左转红灯、左转黄灯、左转绿灯各两个。

三、 工作过程。

初始状态:信号灯全部灭;显示某方向信号灯工作的时间用数码管来显示,初始显示为0,以表示等待时间控制信号的输入。

工作状态:信号灯及数码管由一个启动按钮控制其启动,启动后信号灯及数码管自动循环运行;按下停止按钮后,回到初始状态。

特殊情况由五个按钮控制不同情况的应对程序启动,当车辆行驶数量回到正常时,通过一个按钮使其停止,程序执行正常工作时的程序。

正常工作:1、周期前半段。

南北向直通道与左转道红灯亮,并维持63s 。

微机原理课程设计交通信号灯的控制

微机原理课程设计交通信号灯的控制

微机原理课程设计一.设计任务及要求:交通信号灯的控制:1.通过8255A并口来控制LED发光二极管的亮灭。

2.A口控制红灯,B口控制黄灯,C口控制绿灯。

3.输出为0则亮,输出为1则灭。

4.用8253定时来控制变换时间。

要求:设有一个十字路口,1、3为南,北方向,2、4为东西方向,初始态为4个路口的红灯全亮。

之后,1、3路口的绿灯亮,2、4路口的红灯亮,1、3路口方向通车。

延迟30秒后,1、3路口的绿灯熄灭,而1,3路口的黄灯开始闪烁(1HZ)。

闪烁5次后,1、3路口的红灯亮,同时2、4路口的绿灯亮,2、4路口方向开始通车。

延迟30秒时间后,2、4路口的绿灯熄灭,而黄灯开始闪烁。

闪烁5次后,再切换到1、3路口方向。

之后,重复上述过程。

二.方案比较及评估论证:分析题意,红,黄,绿灯可分别接在8255的A口,B口和C口上,灯的亮灭可直接由8086输出0,1控制。

30秒延时及闪烁由8253控制,由闪烁的实现:方案:设8253各口地址分别为:设8253基地址即通道0地址为04A0H;通道1为04A2H;通道2为04A4H;命令控制口为04A6H。

黄灯闪烁的频率为1HZ,所以想到由8253产生一个1HZ的方波, 8255控制或门打开的时间,在或门打开的时间内,8253将方波信号输入或门使黄灯闪烁。

由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲,工作在方式3即方波发生器方式,理论设计输出周期为0.01s的方波。

1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1 s,因此通道0的计数初值为10000=2710H。
