机械工装夹具设计
工装夹具设计岗位职责
工装夹具设计岗位职责
工装夹具设计岗位职责包括但不限于以下几个方面：
1. 根据用户需求和产品要求，设计制造各种工装夹具，包括夹具、夹具成套、治具、指示器等。
2. 绘制各种工装夹具的图纸，包括零部件图、装配图、工艺流程图等。
3. 对工装夹具的使用、安装、维护等进行技术指导，提供售后服务。
4. 对工装夹具进行测试、评估和持续改进，确保其质量和性能达到最佳状态。
5. 与其他部门进行沟通协作，包括生产、质量、销售等部门，以确保工装夹具的需求得到满足。
6. 通过学习新的技术和工艺，不断提高工装夹具设计的能力，同时对团队成员进行培训，提高团队整体素质。
7. 对工装夹具相关项目进行全面管理，包括项目计划编制、进度跟踪、风险评估等，确保项目顺利完成。
8. 维护好设计文件、技术资料等相关文档，建设完善的知识管理体系，为企业的长远发展提供有力的支持。
总的来说，工装夹具设计岗位的职责非常重要，需要设计师具备丰富的技术知识和实践经验，同时还需要有很强的团队协作能力和领导能力，注重细节，不断提升自己和团队的素质，为企业的发展做出贡献。
机械工装夹具设计资料全
图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉-图3.8 可调支承图 3.9 可调支承的应用（a）(b) (c)图 3.10 自位支承图3.16 小锥度心轴图3.19 圆锥销组合定位（a ） (b) (c)图 3.20 定位套图 3.21半园定位(a) (b) (c) (d)图3.22 固定V形块结构形式图3.26 基准位移误差10图 3.31 v形块上定位铣斜面图 3.32 夹紧机构的组成1-压板；2-连杆；3-活塞推杆；4-气缸；5-活塞；6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1－夹具体 ； 2－斜楔 ； 3－工件图 3.37 快速螺旋夹紧机构（d ）1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图Array图3.48 单件联动夹紧机构1－工件；2-浮动压板；3-活塞杆；5-摇臂；4、6-摆动压块；7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1－夹具体； 2－弹簧筒夹；3－锥套；4－螺母； 5－心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图 3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱；2-齿条滑柱3夹具体4钻模板；5齿轮轴；6手柄；7套环（a）(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套 (e)(a) (b) (c) 图 3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头；2-弹簧；3-导柱；4-钻模板；5 -螺钉；6-导套1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2，3，4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板（a）(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键（a）(b) (c)图3.83 单支承导向镗孔示意图（a）(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构 （e ）图 3.87 浮动接头1－镗杆；2－接头体；3－外套；4－拨动销图 3.88 飞球保持架工序图及心轴夹具1－拉杆；2－弹簧；3－套筒；4－斜块；5－压板；6－支承板；7－圆柱销；8－菱形销图 3.90阀体四孔偏心回转分度车床夹具1、11－螺栓； 2－压板； 3－摆动V形块； 4－过渡盘； 5－夹具体； 6－平衡块； 7－盖板； 8、10－固定、活动支承板； 9－活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4－定位套；2－定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具1-组合气缸；2-双向压板；3-基体；4-快卸垫板；5-可换V形块；6-传动杆；7-压板；8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销；2-钩形压板；3-随行夹具；4-输送支承；5-定位支承板；6-润滑液压泵；7-杠杆；8-液压缸3．5．2 专用夹具的设计示例拨杆零件如图3.102，其加工过程为：同时铣一面及另一面大小端面，钻铰φ12H9、φ8H9孔并倒角，钻φ7孔和螺纹底孔φ5，铣2mm槽，攻螺纹M6。
工装夹具设计的方法
工装夹具设计的方法1、夹具设计的基本要求由于产品结构的技术条件、施焊工艺以及工厂具体情况等的不同，对所选用及设计的夹具均有不同的特点及要求。
目前，就装配焊接结构生产中所使用的多数夹具而言，其共性的要求有以下几方面：（1）工装夹具应具备足够的强度和刚度夹具在生产中投入使用时要承受着多种力的作用，如焊件的自重、夹紧反力、焊接变形引起的作用力、翻转时可能出现的偏心力等，所以夹具必须有一定的强度与刚度。
（2）夹紧的可靠性夹紧时不能破坏工件的定位位置，必须保证产品形状、尺寸符合图样要求。
既不能允许工件松动滑移，又不能使焊件的拘束度过大而产生较大的拘束应力。
因此，手动夹具操作时的作用力不可过大，机动压紧装置作用力应采用集中控制的方法。
（3）焊接操作的灵活性使用夹具生产应保证足够的装配焊接空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。
（4）便于焊件的装卸操作时应考虑制品在装配定位焊或焊接后能顺利地从夹具中取出，还要注意制品在翻转或吊运时不受损坏。
（5）良好的工艺性所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。
设计时，还要考虑车间现有的夹紧动力源、吊装能力以及安装场地等因素，降低夹具制作成本。
2、工装夹具设计基本方法为保证用设计出的夹具生产出符合设计要求的工件，就要了解工件在生产中及本身构造上的特点及要求，这是设计夹具的依据，是设计人员应细致研究并掌握的原始资料。
夹具设计的原始资料包括以下内容：（1）夹具设计任务单任务单中说明工件图号、夹具的功用、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用。
任务单是夹具设计者接受任务的依据。
（2）工件图样及技术条件研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级。
此外，还需了解与本工件有配合关系的零件在构造上它们之间的联系。
研究技术条件是为了明确在图样上未完全表达的问题和要求，对工件生产技术要求获得一个完整的概念。
机械工艺与工装夹具的设计方案
机械工艺与工装夹具的设计方案引言机械工艺与工装夹具设计是制造业中关键的环节之一。
机械工艺是制造过程中的技术和方法，而工装夹具是为了完成特定工艺操作而设计的工具。
本文将介绍机械工艺与工装夹具的设计方案，包括设计目标、设计原则以及设计流程等内容。
设计目标机械工艺与工装夹具的设计目标是提高生产效率、保证产品质量和降低生产成本。
具体来说，设计目标包括以下几个方面：1.提高生产效率：通过合理设计工艺和工装夹具，实现生产过程的自动化、连续化和高效化，提高生产效率。
2.保证产品质量：通过合理选择材料、优化工艺参数和设计合理的工装夹具等，保证产品质量。
3.降低生产成本：通过合理设计机械工艺和工装夹具，减少生产过程中的浪费和能源消耗，降低生产成本。
设计原则在机械工艺与工装夹具的设计中，需要遵循一些基本的设计原则，以确保设计方案的可行性和有效性。
以下是几个重要的设计原则：1.简化工艺流程：工艺流程应尽量简化，减少工序和操作次数，以提高生产效率。
2.合理选择工艺参数：根据产品的特性和加工要求，合理选择工艺参数，以保证产品质量和降低成本。
3.设计合理的工装夹具：工装夹具应与产品的形状和尺寸相匹配，以确保工装夹具能够精确定位和夹持工件。
4.考虑可靠性和安全性：工艺和工装设计应考虑到设备的可靠性和生产操作的安全性，以防止事故和故障的发生。
设计流程机械工艺与工装夹具的设计通常可以按照以下流程进行：1.分析产品需求：了解产品的特性和加工要求，确定产品的制造工艺。
2.选择工艺路线：根据产品的特性和加工要求，选择合适的工艺路线。
3.设计工艺方案：根据选定的工艺路线，设计详细的工艺方案，包括加工顺序、工艺参数等。
4.设计工装夹具：根据产品的形状和尺寸，设计工装夹具，确保工装夹具能够精确定位和夹持工件。
5.试制和验证：制作样品，进行试制和验证，评估设计方案的可行性和有效性。
6.优化设计：根据试制和验证结果，对设计方案进行优化，以提高生产效率和产品质量。
机械加工中工装夹具的定位设计
122中国航班设备与制造Equipment and ManufacturingCHINA FLIGHTS机械加工中工装夹具的定位设计卢宏亮 刘伟|中国航发燃气轮机有限公司摘要：工装夹具定位，是指夹具定位元件与被加工零件基准面之间形成有效接触，限制零件的非工作自由度。
本文基于机加工定位原理，梳理了定位基准类别，从工件定位形式确定、定位夹具功能定位、辅助定位基准选取、夹具典型设计思路四个方面，展开论述了机加工工装夹具定位设计，详细叙述了六点定位原理与力学自由度控制。
关键词：机械加工；工装夹具；定位设计1 机械加工定位原理与基准分类1.1 工件装夹原理及夹具设计方法1.1.1 差异化的机加工工艺流程不同零件在设计与加工工艺流程方面存在一定的差异性，因此，工艺人员应在加工前期确定合适的零件装夹方式。
依据工件结构的不同，选用合适的夹具，这就要考虑夹具自身设计与加工的合理性。
在计入各关联因素的同时，注重夹具适用性的体现，从而实现对被加工零件的合理装夹，不仅可以保障工件加工顺序，同时兼顾夹具自身成本。
工装夹具设计中，有两个基本原理是要遵守的，一是基于工件类型开展全面设计，优化使用效果的整体性能；二是工件、夹具、设备间的固定关系，在加工过程中应该牢固、可靠，以保证工件功能完整、性能达标。
1.1.2 加工精度保障措施机加工过程中，夹具起到对工件的固定与限位作用，避免加紧后的空间位移，这直接影响到工件的加工质量与加工精度。
工件定位操作时，精度是首要目标，依据科学的定位原理与规则操作，保障工件设计的产品变现，以六自由度定位法最为常见。
空间中的工件包含前、后、左、右、上、下六个直线自由度，对工件的定位应集中在这六个方向上。
但在实际的工装夹具中，对工件自由度的限制一般不会将六个自由度全部计入，避免零件过定位现象出现，保证定位元件的有效使用。
因此，工件所采用的加工方案与工艺流程，都会对最终加工精度产生影响。
1.2 机械加工中的定位基准类别实际定位基准的选择，与机加工操作紧密相关，集中表现在被加工零件的表面位置大小与加工精度，此外，工装夹具的设计与加工工艺形成联动机制。
9种工装夹具的设计要点有哪些【干货】
9种工装夹具的设计要点有哪些？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。
制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时,如确有必要也可以对工艺过程提出修改意见。
工装夹具的设计质量的高低,应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。
一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件；8、形成公司内部产品的系统化和标准化。
二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。
2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。
3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。
4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。
在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。
工装夹具设计的基本原则
一、工装夹具设计的基本原则1.满足使用过程中工件定位的稳定性和可靠性；2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程；3.满足装夹过程中的简单与快速操作；4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5.满足夹具在调整或更换过程中重复定位的可靠性；6.尽可能的避免结构复杂、成本昂贵；7.尽可能选用市场上质量可靠的标准品作组成零件；8.满足夹具使用国家或地区的安全法令法规；9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则；10.形成公司内部产品的系列化和标准化。
二、工装夹具设计基本知识1、夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。
（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。
3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V 形块、定位销等定位元件。
2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。
3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。
4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。
4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。
工装夹具设计工程师岗位职责
工装夹具设计工程师岗位职责
工装夹具设计工程师是机械制造企业中重要的技术岗位之一，
主要职责是设计、开发和改进各种生产过程中需要使用的工装夹具
系统。
下面是该职位的主要工作内容和职责：
一、工装夹具设计
1.根据产品结构和加工工艺要求，设计生产加工用工装夹具。
2.制定工装夹具的性能要求和技术规范。
3.绘制工装夹具的标准图纸、结构设计方案和工作原理等，满
足生产加工的要求。
4.按照产品质量要求和工序设计实施，进行工装夹具的精度分析。
5.使用CAD和CAM软件进行三维工装夹具设计和虚拟加工仿真。
6.调试、测试以及修改工装夹具的尺寸、形状和性能等，确保
工装夹具系统稳定可靠。
二、工装夹具的制造和检验
1.编制工装夹具的制造工艺及制作流程。
2.预算工装夹具制造的材料和成本。
3.负责生产工装夹具的制造计划和管理、组织制造。
4.对工装夹具在制造过程中进行检测与检验。
5.参与工装夹具制造的售后服务工作，负责保养与调试。
三、技术支持和改进
1.协助生产车间和研发部门技术团队实现生产技术和工装夹具
使用效率最优化。
2.参与工装夹具使用的技术支持和培训。
3.定期总结工装夹具使用过程中的问题和经验，并提出改进方案。
4.协助技术团队处理工装夹具的故障或问题，制订措施确保工装夹具的正常工作。
以上是工装夹具设计工程师主要的职责和工作内容，需要对机械制造、CAD、CAM、材料学等方面有系统深入地掌握，具有较高的机械设计能力和较强的工程设计能力，对于落实各项技术标准和工期管理的知识掌握也应当很好。
工装夹具设计的基本原则
一、工装夹具设计的基本原则1.满足使用过程中工件定位的稳定性和可靠性；2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程；3.满足装夹过程中的简单与快速操作；4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5.满足夹具在调整或更换过程中重复定位的可靠性；6.尽可能的避免结构复杂、成本昂贵；7.尽可能选用市场上质量可靠的标准品作组成零件；8.满足夹具使用国家或地区的安全法令法规；9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则；10.形成公司内部产品的系列化和标准化。
二、工装夹具设计基本知识1、夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。
（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。
3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V 形块、定位销等定位元件。
2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。
3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。
4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。
4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。
机械加工中的工装夹具定位设计方法
机械加工中的工装夹具定位设计方法摘要：工装夹具定位设计对机械加工具有重要意义。
基于此，本文首先阐述了工装夹具的作用，分析了机械加工定位基准及其分类，并详细探讨了工装夹具的定位设计。
关键词：机械加工；工装夹具；定位设计机械工件在加工过程中，需精准的测量、精确的定位，才能被加工组装成合格、耐用的工件。
在加工中，应用科学的夹具设计可提高产品质量及生产效率。
工装夹具具有精准的定位功能，能限制工件的自由度，从而保证工件加工面与工装夹具原件的紧密接触，以此加工出更好的机械工件。
机械在加工时，仅依靠人力手工及简单的小工具辅助已不能满足工件的精度要求，而夹装工具能做到此点，其能大幅度提高机械加工精度。
一、工装夹具的作用1、提高制造效率，降低生产成本。
一方面能使工装夹具标准化，即采用通用化、标准化、模块化程度较高的工装夹具，以尽可能缩短加工的准备时间，提高操作效率。
另一方面，可采用液动、气动或气液联合夹紧等装置，提高工作效率。
多工位夹具和可调换夹具等的使用，能较大程度提高工作的效率。
为了提高工作效率，在进行数控铣床工装夹具设计时应注意以下问题。
首先，要尽可能通过一次装夹来实现加工成型，以缩短加工时间，提升工作效率，也有利于提升加工精度。
其次，可通过提高装夹速度来提高工作效率。
通过使用多位、多件夹具加快装夹速度，以缩短加工时间。
最后，通过合理选择刀具尺寸、形状及切削量，提升工作效率。
2、确保质量。
夹具能极大地提高工件的加工精确度，从而保证工件的质量达到更加高水平的标准。
使用夹具固定工件时，能确保工件与刀具、机床间的位置，也能避免因人为因素产生的影响，从而保证同批次工件的加工精度。
受局部热变形和应力的影响，零件会产生较大的变形。
在夹具设计过程中，通过计算提前预留余量，使应力、变形和变形方向得到可靠控制，从而保证零件质量。
二、机械加工定位基准定位基准控制对机械加工影响较大，会影响到各类零件加工进度与大小等，对生产加工技术工艺与夹具结构也会产生较大影响。
试论机械加工中的工装夹具定位设计
试论机械加工中的工装夹具定位设计机械加工中的工装夹具定位设计在整个加工过程中起着至关重要的作用，它直接影响着工件的加工精度、加工效率和加工质量。
合理设计工装夹具的定位方案对于提高加工精度、缩短加工周期、降低生产成本具有重要意义。
工装夹具定位设计是指在机械加工过程中，通过对工件进行定位和夹紧，使其在加工过程中保持固定位置和姿态的设计。
它的作用主要体现在以下几个方面：1. 保证加工精度：通过合理的工装夹具定位设计，可以确保工件在加工过程中保持稳定的位置和姿态，避免因为工件位置变化而引起的加工误差，从而保证加工精度。
2. 提高加工效率：工装夹具定位设计可以使工件在加工过程中快速、准确地完成定位和夹紧，降低了操作时间，提高了加工效率。
3. 优化加工质量：合理的工装夹具定位设计可以避免工件在加工过程中出现振动、位移等问题，保证加工质量。
4. 降低生产成本：通过对工装夹具的定位设计，可以避免因为加工误差而导致的重复加工和废品率增加，从而降低了生产成本。
工装夹具定位设计对于提高加工精度、加工效率和加工质量，降低生产成本具有重要意义，应该引起足够的重视。
在进行工装夹具定位设计时，需要遵循一些基本原则，以保证设计的合理性和有效性。
1. 确定定位基准：在工装夹具定位设计中，首先需要确定工件的定位基准，对于不同形状的工件，其选择的定位基准也是不同的，一般来说，可以选择工件上的平面、孔或者其它特征作为定位基准。
2. 确定定位方式：根据工件的形状和加工要求，确定合适的定位方式，常见的定位方式包括平面定位、点定位、面定位、线定位等。
3. 确定夹紧方式：在工装夹具定位设计中，还需要确定合适的夹紧方式，主要包括机械夹紧、气动夹紧、液压夹紧等，选择夹紧方式需要考虑工件的形状、加工工艺、夹紧力大小等因素。
4. 考虑加工工艺：在进行工装夹具定位设计时，还需要充分考虑加工工艺的要求，比如加工刀具的选择、切削力的大小等因素，以确保定位设计与加工工艺的协调性。
机械工艺与工装夹具的设计
机械工艺与工装夹具的设计一．工装夹具设计的基础㈠．具备机械设计方面的知识；㈡．具备机械原理、液压（气压）传动原理、电机电气等方面的知识；㈢．具备制造工艺方面的知识；㈣．具备材料工程方面的知识；㈤．具备检测方面的知识；㈥．具备机械绘图（特别是计算机辅助设计）方面的知识；㈦．具备有关国家、企业标准方面的知识；二．制造工艺的简单介绍Ⅰ、机床的分类机床主要是按加工方法和所用刀具进行分类，根据国家制定的机床型号编制方法，机床分为11大类：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨插床，拉床，锯床和其他机床。
在每一类机床中，又按工艺范围，布局型式和结构性能分为若干组，每一组又分为若干个系（系列）。
除了上述基本分类方法外，还有其它分类方法：1.按照万能性程度，机床可分为：①通用机床工艺范围很宽，可完成多种类型零件不同工序的加工，如卧式车床、万能外圆磨床及摇臂钻床等。
②专门化机床工艺范围较窄，它是为加工某种零件或某种工序而专门设计和制造的，如铲齿车床、丝杠铣床等。
③专用机床工艺范围最窄，它一般是为某特定零件的特定工序而设计制造的，如大量生产的汽车零件所用的各种钻、镗组合机床。
2.按照机床的工作精度，可分为普通精度机床、精密机床和高精度机床。
3.按照重量和尺寸，可分为仪表机床、中型机床（一般机床）、大型机床（质量大于10t）、重型机床（质量在30t以上）和超重型机床（质量在100t以上）。
4.按照机床主要器官的数目，可分为单轴、多轴、单刀、多刀机床等。
5.按照自动化程度不同，可分为普通、半自动和自动机床。
三．自动机床具有完整的自动工作循环，包括自动装卸工件，能够连续的自动加工出工件。
半自动机床也有完整的自动工作循环，但装卸工件还需人工完成，因此不能连续地加工。
Ⅱ、刀具种类（一）刀具分类由于机械零件的材质、形状、技术要求和加工工艺的多样性，客观上要求进行加工的刀具具有不同的结构和切削性能。
因此，生产中所使用的刀具的种类很多。
工装夹具设计图解和实例
2023-2
23
（2）按使用旳机床分类
因为各类机床本身工作特点和构造形式各不相同， 对所用夹具旳构造也相应地提出了不同旳要求。
按所使用旳机床不同，夹具又可分为：车床夹具、 铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮 机床夹具和其他机床夹具等。
根据夹具所采用旳夹紧动力源不同，可分为：手动 夹具、气动夹具、液压夹具、气液夹具、电动夹具、 磁力夹具、真空夹具等。
2023-2
27
3、机床夹具旳构成
定位元件
夹紧装置或元件
机床夹具旳构成
对刀、引导元件 连接元件
其他装置或元件
夹详细
2023-2
29
图为用于钻轴套工件上 φ 6H7孔旳钻床夹具， 工件以内孔及端面为定位基准，在夹具旳定 位销6及其端面上定位，即拟定了工件在夹具 中旳正确位置。
组合夹具是指按零件旳加工要求，由一套事先制造 好旳原则元件和部件组装而成旳夹具。
由专业厂家制造， 其特点是灵活多变，万能性强，制造周期短、元件
能反复使用，尤其合用于新产品旳试制和单件小批 生产。
2023-2
21
2023-2
22
5）随行夹具
随行夹具是一种在自动线上使用旳夹具。 该夹具既要起到装夹工件旳作用，又要与工件成为
2023-2
效率低，找正精度 较高；合用单件小 批量中形状简朴旳 工件。
通用性好，但效率 低，精度不高；适 用于单件小批量中 形状复杂旳铸件。
操作简朴，效率高， 轻易确保加工精度， 合用于多种生产类型 。
9
1）直接找正装夹
将工件装在机床上，然后按工件旳某个（或 某些）表面，用划针或用百分表等量具进行 找正，以取得工件在机床上旳正确位置。
试论机械加工工装夹具的定位设计 (2)2篇
试论机械加工工装夹具的定位设计 (2)试论机械加工工装夹具的定位设计 (2)精选2篇（一）机械加工中，工装夹具的定位设计是非常关键的。
它的设计目的是确保工件在加工过程中位置的准确性和稳定性，从而保证加工精度和质量。
以下是对机械加工工装夹具定位设计的一些建议：1. 选择合适的定位方式：根据工件的形状和加工要求，选择合适的定位方式，常见的有点定位、线定位、面定位等。
定位方式应尽量简单、实用，并且易于操作和调整。
2. 考虑工作台面的平整度：工作台面的平整度对工装夹具的定位有很大影响，因此在设计工作台时应尽量保证其平整度，如有必要可以进行研磨或调整。
3. 采用多点定位：对于大尺寸工件或重型工件，为增加定位的稳定性，可以采用多点定位的方式。
多点定位可以使工件与夹具接触面积增大，提高整体的稳定性。
4. 考虑力学原理：在设计夹具时应考虑力学原理，尽量使夹具的结构稳定、刚性好，以提高定位的准确性。
可以进行强度分析和模拟试验，确保夹具在加工过程中不产生形变和振动。
5. 考虑可调性：为满足不同加工要求和工件尺寸的变化，夹具的定位部分应具有可调性。
可以在设计中添加可调节的定位块或定位销，方便调整和固定工件位置。
6. 对接触面加工光洁度要求高：定位接触面的加工光洁度对定位的准确性有重要影响，应尽量保持光洁度高，避免因接触面粗糙度大而导致定位不准确。
总之，机械加工工装夹具的定位设计应综合考虑工件形状、加工要求、夹具结构和力学原理等因素，确保定位的准确性和稳定性，为加工提供可靠的支撑和定位。
试论机械加工工装夹具的定位设计 (2)精选2篇（二）机械加工工装夹具的定位设计是为了确保加工零件的精确定位和稳定夹持。
下面是我对机械加工工装夹具定位设计的一些建议：1. 定义定位基准：在设计夹具定位系统之前，需要明确定义零件的定位基准。
根据零件的加工要求和尺寸精度，确定一个合适的基准面或基准点来进行定位。
同时要考虑到基准的可靠性和可重复性。
工装夹具设计的基本原则
工装夹具设计的基本原则工装夹具，这个听上去有点儿高大上的名词，其实在我们的生活中可是无处不在。
想象一下，你去买的手机，没准就是在工装夹具的“保护”下被制造出来的。
它就像是我们生活中的“超级助手”，帮助工人们把零件稳稳当当地放在对的位置上，确保每个产品都能精确无误。
那今天咱们就聊聊工装夹具设计的基本原则，轻松又有趣，绝对不让你打瞌睡！1. 稳定性是王道说到工装夹具，第一要素就是稳定性。
就像咱们家里煮汤，锅得稳，才能把汤煮得香浓可口，反之那可是“翻车”的节奏啊！在设计工装夹具时，稳定性可得放在首位。
你想想，如果夹具一晃一晃的，零件不稳定，结果可想而知——大功告成的美梦瞬间破碎。
1.1 夹紧方式夹具的夹紧方式，简单来说就是怎么把零件固定住。
要是夹得不够紧，零件动一下就能让你心跳加速；但夹得太紧，又怕把零件搞坏。
所以，选择合适的夹紧力，这就跟做饭加盐一样，盐多了不好，少了又没味，得刚刚好。
1.2 材料的选择说到材料，真的是“人靠衣装，佛靠金装”。
夹具用的材料可得经得起折腾，不能让你一用就坏。
要是用那种脆弱的材料，等你第二天去工作，发现夹具已经变成了“艺术品”，那就惨了！选对材料，让夹具坚固耐用，这样才能省去一堆麻烦。
2. 适应性要强工装夹具的设计还有一个重要原则，就是适应性要强。
想想看，工厂里各种产品都在流水线上来来往往，夹具不能只盯着一个产品，得能适应不同的形状和尺寸。
这就好比你要穿一双既能跑步又能逛街的鞋，才能应对各种场合。
2.1 多功能性设计一个多功能的夹具，就像是一款瑞士军刀，什么都能干！它能夹住各种形状的零件，省得你还得准备一堆不同的夹具。
这样一来，生产效率高了，工人的工作也轻松了，简直是双赢的局面。
2.2 灵活调整夹具的灵活性就像我们在生活中需要的应变能力，遇到突发情况时，能迅速调整。
比如说，今天生产的是圆形零件，明天就变成了方形零件，这时候夹具得能轻松应对变化。
这样一来，不仅减少了停工的时间，还能保持生产线的顺畅，真是“稳如老狗”！3. 安全性是必须在工厂里，安全永远是头等大事。
请简述工装夹具设计的基本原则
请简述工装夹具设计的基本原则
基本原则是工装夹具设计的核心内容，它能够有效地指导工装夹具的设计、制造和使用。
一般来说，工装夹具设计的基本原则包括：一、高度实用性。
工装夹具必须具有良好的使用性能，能够有效地满足其特定的加工要求，实现节约生产成本、提高质量和效率。
二、安全性。
工装夹具应具有良好的安全系数，确保夹具的可靠性和稳定性，避免因夹具本身设计不合理而造成的安全事故。
三、结构简单。
工装夹具的设计必须简单，结构合理，制造方便、快捷，使之能够满足特定的加工要求，节约成本和时间。
四、夹具精度高。
工装夹具的精度对其使用性能具有决定性的影响，因此，工装夹具的设计应重点考虑其精度问题，使之保持在一定的范围内，以满足特定的加工要求。
五、维护方便。
工装夹具在使用过程中，难免会出现损坏和磨损，因此，工装夹具的设计应重点考虑其维护方便性，使之能够方便、快捷地维护和修复。
以上是工装夹具设计的基本原则，它们是工装夹具设计的重要指导，能够有效地保证工装夹具的可靠性、稳定性和安全性，从而提高加工效率和质量。
毕业论文：机械加工中的工装夹具定位设计分析
毕业论文：机械加工中的工装夹具定位设计分析摘要：随着技术的不断进步，工装夹在各个方面有了更多的功能，而技术的不断进步也意味着人们对仪器的加工技术和对产品的精细度的要求不断增加。
机械加工中的工装夹具，其设计的合理性与规范性，对于机械加工的质量影响比较大，为确保机械加工工装夹具定位设计的水平，做好机械加工工装夹具定位设计的分析十分重要。
针对此，本文对机械加工中的工装夹具定位设计进行了详细分析。
关键词：机械加工; 工装夹具; 夹具定位; 定位设计;On the Positioning Design of Tooling Fixtures in Mechanical ProcessingWANG Jun-yanLianyungang North Transmission Co.,Ltd.Abstract：With the continuous advancement of technology, tooling clamps have more functions in all aspects, and the continuous advancement of technology also means that people's processing technology of instruments and the precision of products continue to increase.The rationality and standardization of tooling and fixtures in machining have a relatively large impact on the quality of machining. In order to ensure the level of machining tooling and fixture positioning design, it is very important to do a good job in the analysis of the machining tooling fixture positioning design. In view of this, this article analyzes the fixture positioning design in machining in detail.0 引言当前在机械行业的快速发展下，工装夹具的应用愈发广泛，其作用是用于提升机械加工产品的效率，使机械加工的质量可以得到有效保障。
工装夹具设计的基本方法和步骤
能提高生产效率
04
工艺性能好
05
使用性能好
06
经济性好
07
进行工装夹具的设计和使用，是能够使得零件迅速而准确地安装于夹具中的确定位置，夹具定位
安装于加工设备的确定位置。因此，使用夹具加工零件时，能使零件迅速而准确地处于加工位置，从而保证零件的加工质量满足要求，这就是夹具在生产中得到广泛运用的主要原因。
这三项原则是相互制约的，因此，夹紧力设计时应综合考虑，选择更佳的加紧方案，也可用计算机辅助设计。一般来讲： 对粗加工用的夹具，选用较大的夹紧力，主要考虑零件的不移动原则； 对精加工用的夹具，选用较小的夹紧力，主要考虑零件的不变形和不振动原则。
2-3-2 夹紧点的选择 夹紧点的选择是达到最佳夹紧状态的首要因素，正确选择夹紧点后，才能估算出所需要的夹紧力，选的不当不仅增大夹具变形，甚至不能夹紧零件。 夹紧点的选用原则： 尽可能使夹紧点和支承点对应，使夹紧力作用在支承上，可减少变形； 夹紧点选择应尽量靠近加工表面，不致引起过大的夹紧变形。 可以采取减少夹紧变形的措施： 如增加辅助支承和辅助夹紧点、分散着力点和增加压紧件的接触面积、利用对称变形等等。
2-3-1 零件在夹具中定位后的夹紧三原则： a) 零件在工装夹具中定位后的不移动原则： 选择夹紧力的方向指向定位基准（第一基准），且夹紧力的大小应足以平衡其它力的影响，不使零件在加工过程中产生移动。 b) 零件在工装夹具中定位后的不变形原则: 在夹紧力的作用下，不使零件在加工过程中产生精度所不允许的变形，必须选择合适的夹紧部位及压块和零件的接触形状，同时压紧力应合适。 c) 零件在工装夹具中定位后的不振动原则： 提高支承和夹紧刚性，使得夹紧部位靠近零件的加工表面，避免零件和夹紧系统的振动。
其它的尺寸（夹具上与设计图样无关的），若需要保证其配合精度要求，是可以采取配作加工的加工手段，同样能够达到夹具的使用精度要求，从而保证用该夹具加工的零件，其最终尺寸和位置精度都满足设计要求。
机械工装夹具设计的原则及要点
机械工装夹具设计的原则及要点在零件的机械加工工艺过程中，都需要用到工装夹具，所以掌握其设计的原则及要点对自身有很大的帮助。
以下是小编为你整理推荐机械工装夹具设计的原则及要点，希望你喜欢。

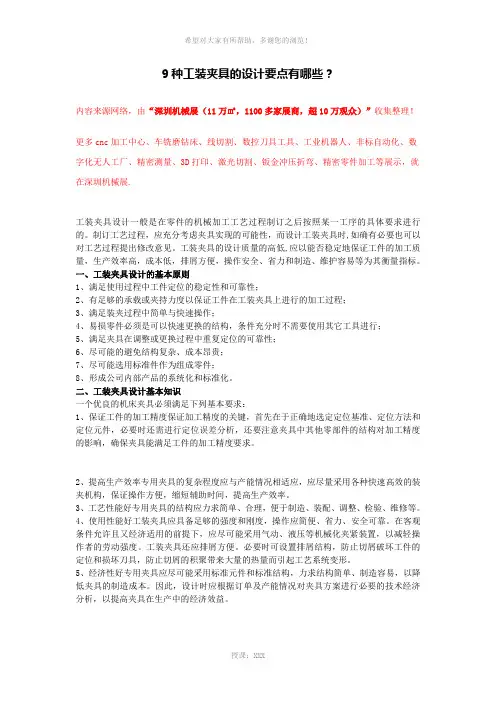

机械工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程3、满足装夹过程中简单与快速操作4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行5、满足夹具在调整或更换过程中重复定位的可靠性6、尽可能的避免结构复杂、成本昂贵7、尽可能选用标准件作为组成零件8、形成公司内部产品的系统化和标准化机械工装夹具设计的基本要求1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。
2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。
3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。
4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。
在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。
工装夹具还应排屑方便。
必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。
5、经济性好专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。
因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
机械工装夹具设计的基本方法与步骤设计前的准备工装夹具设计的原始资料包括以下内容：1.通知单，零件成品图，毛坯图和工艺路线等技术资料，了解各工序的加工技术要求，定位和夹紧方案，前工序的加工内容，毛坯情况，加工中所使用的机床、刀具、检验量具，加工余量和切削用量等2.生产批量和对夹具的需用情况3.所使用机床的主要技术参数、性能、规格、精度以及与夹具连接部分结构的联系尺寸等;4.的标准料库存情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006-2
24
钻床夹具
钻床夹具简称钻模，主要用于加工孔及螺纹。 它主要由钻套、钻模板、定位及夹紧装置夹 具体组成。
2006-2
25
镗床夹具
镗床夹具又称为镗模，主要用于加工箱体或 支座类零件上的精密孔和孔系。主要由镗模 底座、支架、镗套、镗杆及必要的定位和夹 紧装置组成。
2006-2
26
（3）按夹紧动力源分类
拧紧螺母5，通过开口垫圈4可将工件夹紧， 然后由装在钻模板3上的快换钻套1导引钻头 进行钻孔。
使工件在加工过程中保持定位后的正确位置 不变动。
2006-2
7
装夹方式
工件在机床上的装夹方式，取决于生产批量、 工件大小及复杂程度、加工精度要求及定位的特点 等。
主要装夹形式有三种： 直接找正装夹、 划线找正装夹和 夹具装夹。
2006-2
8
装夹的方式
1）直接找正装夹 2）划线找正装夹
3） 夹 具 装 夹
2006-2
4
工件定位以后必须通过一定的装置产生夹紧 力把工件固定，使工件在加工中保持在准确 定位的位置上，
否则，在加工过程中因受切削力，惯性力等 力的作用而发生位置变化或引起振动，破坏 了原来的准确定位，无法保证加工要求。
这个过程称为夹紧。 这种产生夹紧力的装置便是夹紧装置。
2006-2
2006-2
17
2006-2
18
3）通用可调夹具和成组夹具
其特点是夹具的部分元件可以更换，部分装置可 以调整，以适应不同零件的加工。
用于相似零件的成组加工所用的夹具，称为成组 夹具。
通用可调夹具与成组夹具相比，加工对象不很明 确，适用范围更广一些。
2006-2
19
2006-2
20
4）组合夹具
组合夹具是指按零件的加工要求，由一套事先制造 好的标准元件和部件组装而成的夹具。
由专业厂家制造， 其特点是灵活多变，万能性强，制造周期短、元件
能反复使用，特别适用于新产品的试制和单件小批 生产。
2006-2
21
2006-2
22
5）随行夹具
随行夹具是一种在自动线上使用的夹具。 该夹具既要起到装夹工件的作用，又要与工件成为
2006-2
效率低，找正精度 较高；适用单件小 批量中形状简单的 工件。
通用性好，但效率 低，精度不高；适 用于单件小批量中 形状复杂的铸件。
操作简单，效率高， 容易保证加工精度， 适用于各种生产类型 。
9
1）直接找正装夹
将工件装在机床上，然后按工件的某个（或 某些）表面，用划针或用百分表等量具进行 找正，以获得工件在机床上的正确位置。
直接找正装夹效率较低，但找正精度可以很 高，适用于单件小批生产或定位精度要求特 别高的场合 。
2006-2
10
2006-2
11
2）划线找正装夹
这种装夹方法是按图纸要求在工件表面上事先划 出位置线、加工线和找正线，装夹工件时，先按找 正线找正工件的位置，然后夹紧工件。
ห้องสมุดไป่ตู้
划线找正装夹不需要专用设备，通用性好，但
根据夹具所采用的夹紧动力源不同，可分为：手动 夹具、气动夹具、液压夹具、气液夹具、电动夹具、 磁力夹具、真空夹具等。
2006-2
27
3、机床夹具的组成
定位元件
夹紧装置或元件
机床夹具的组成
对刀、引导元件 连接元件
其它装置或元件
夹具体
2006-2
29
图为用于钻轴套工件上 φ 6H7孔的钻床夹具， 工件以内孔及端面为定位基准，在夹具的定 位销6及其端面上定位，即确定了工件在夹具 中的正确位置。
效率低，精度也不高，通常划线找正精度只能达到
0.1～0.5mm。
此方法多用于单件小批生产中铸件的粗加工工序。
2006-2
12
2006-2
13
3）使用夹具装夹
使用夹具装夹，工件在夹具中可迅速而正 确的定位和夹紧。
还可以减轻工人的劳动强度和降低对工人技 术水平的要求，因而广泛应用于各种生产类 型。
一体沿着自动线从一个工位移到下一个工位，进行 不同工序的加工。
2006-2
23
（2）按使用的机床分类
由于各类机床自身工作特点和结构形式各不相同， 对所用夹具的结构也相应地提出了不同的要求。
按所使用的机床不同，夹具又可分为：车床夹具、 铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮 机床夹具和其他机床夹具等。
当用夹具装夹工件来对进行加工 时，必须满足三个条件：
1、这批工件在夹具中占有正确的加工 位置；
2、夹具安装在机床上应具有准确的位 置；
3、刀具相对夹具应具有准确的位置。
2006-2
1
第二章
工件装夹与夹具设计原理
为保证工件某工序的加工要求，必须在加 工前，使工件在机床上相对刀具的切削或 成形运动处于准确的相对位置。
这项工作便是对工件的装夹（安装）。
在成批加工工件时一般都通过夹具来进行。
机床夹具是机械加工工艺系统的一个重要 组成部分。
2006-2
2
这里涉及了三层关系：
工件相对夹具， 夹具相对于机床， 工件相对于机床。
2006-2
3
工件的最终精度是由工件件相对于机床 获得的。所以“定位”也涉及到三层关系： 工件在夹具上的定位； 夹具相对于机床的定位； 工件相对于机床的定位； 而工件相对于机床的定位是通过夹具来间接 保证的。
2006-2
14
2006-2
15
2、机床夹具的分类
（1）按专门化程度分类
1）通用夹具
通用夹具是指已经标准化的，在一定范围内可用于 加工不同工件的夹具。
例如，车床上三爪卡盘和四爪单动卡盘，铣床上的 平口钳、分度头和回转工作台等。这类夹具一般由 专业工厂生产，常作为机床附件提供给用户。
其特点是适应性广，生产效率低，主要适用于单件、
小批量的生产中。
2006-2
16
2）专用夹具
专用夹具是指专为某一工件的某道工序而专门设计 的夹具。
其特点是结构紧凑，操作迅速、方便、省力，可以 保证较高的加工精度和生产效率，但设计制造周期 较长、制造费用也较高。
当产品变更时，夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
5
一、机床夹具概述
1、机床夹具的概念
机床夹具是机床上用以装夹工件（和引导刀具）的 一种装置。
其作用是将工件定位，以使工件获得相对于机床和 刀具的正确位置，并把工件可靠地夹紧。
2006-2
6
装夹 = 定位 + 夹紧
定位：使工件在机床或夹具中占有正确位置
的过程。
夹紧：工件定位后对工件施加一定的外力，
