防水套管图集

02S404或S312标准图集

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

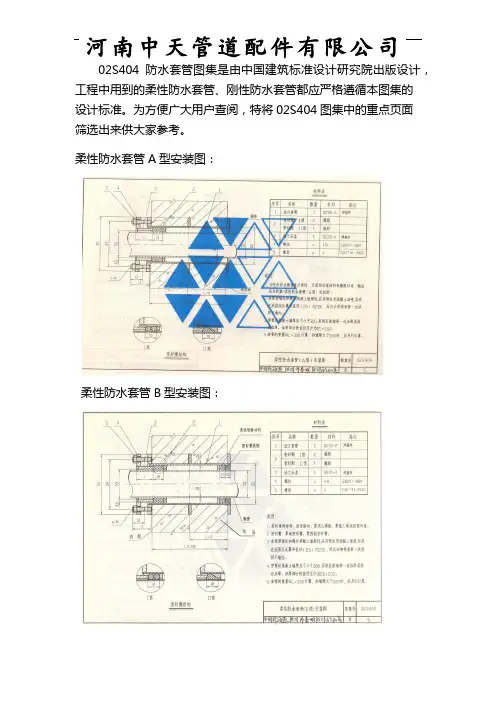

02S404防水套管图集

02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。

为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。

柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。

工程中常用的防水套管都是依据02S404防水套管图集设计生产，此图集由中国建筑标准设计研究院出版，图集中对防水套管的尺寸、厚度、做法等都有严格的要求，具体参数如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
此防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定。

若有疑问可向河南中天管道配件有限公司咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程，产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。

欢迎广大用户致电详询。

人防工程图集土建及防水套管

N
y
bu
to
k
lic
C
m
C
lic
k
to
bu
y
N
.c
O W !
w
.d o
w
o
.d o
c u-tr a c k
c u-tr a c k
.c
o
m
w
w
w
w
PD
F -X C h a n ge
PD
F -X C h a n ge
O W !
N
y
bu
to
k
lic
C
m
C
lic
k
to
bu
y
N
.c
O W !
w
.d o
w
o
N
y
bu
to
k
lic
C
m
C
lic
k
to
bu
y
N
.c
O W !
w
.d o
w
o
.d o
c u-tr a c k
c u-tr a c k
.c
o
m
w
w
w
w
PD
F -X C h a n ge
PD
F -X C h a n ge
O W !
N
y
bu
to
k
lic
C
m
C
lic
k
to
bu
y
N
.c
O W !
w
.d o
w
o
.d o
c u-tr a c k
c u-tr a c k

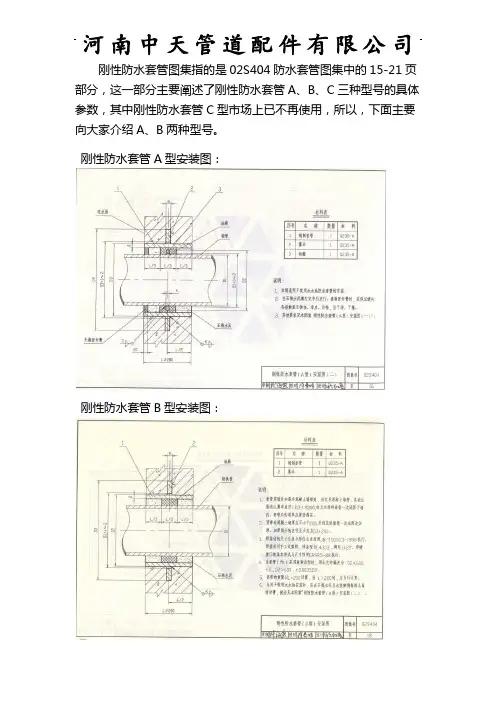

刚性防水套管图集

刚性防水套管图集指的是02S404防水套管图集中的15-21页部分，这一部分主要阐述了刚性防水套管A、B、C三种型号的具体参数，其中刚性防水套管C型市场上已不再使用，所以，下面主要向大家介绍A、B两种型号。

刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
刚性防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定，若有其他疑问可向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工、环保等各种管道建设，产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工。

河南中天管道配件有限公司携手百度为广大用户提供更好的产品，更好的价格，更加完善的售前、售后服务。

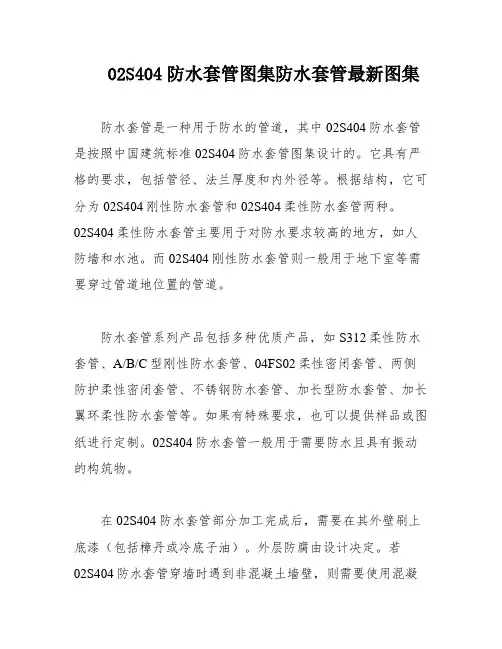

02S404防水套管图集防水套管最新图集

02S404防水套管图集防水套管最新图集防水套管是一种用于防水的管道，其中02S404防水套管是按照中国建筑标准02S404防水套管图集设计的。

它具有严格的要求，包括管径、法兰厚度和内外径等。

根据结构，它可分为02S404刚性防水套管和02S404柔性防水套管两种。

02S404柔性防水套管主要用于对防水要求较高的地方，如人防墙和水池。

而02S404刚性防水套管则一般用于地下室等需要穿过管道地位置的管道。

防水套管系列产品包括多种优质产品，如S312柔性防水套管、A/B/C型刚性防水套管、04FS02柔性密闭套管、两侧防护柔性密闭套管、不锈钢防水套管、加长型防水套管、加长翼环柔性防水套管等。

如果有特殊要求，也可以提供样品或图纸进行定制。

02S404防水套管一般用于需要防水且具有振动的构筑物。

在02S404防水套管部分加工完成后，需要在其外壁刷上底漆（包括樟丹或冷底子油）。

外层防腐由设计决定。

若02S404防水套管穿墙时遇到非混凝土墙壁，则需要使用混凝土墙壁，并将套管浇注于墙内。

浇注混凝土的范围应比翼环直径（D6）大200mm。

在穿管处之混凝土墙厚度应不小于300mm，否则应将墙壁一边或两边加厚。

加厚部分的直径最小应比翼环直径（D6）大200mm。

02S404防水套管的材料重量需要根据墙厚L值为300mm来计算。

而02S404防水套管部分的焊接材料则使用A3材料制作，T42焊接。

需要注意的是，当02S404防水套管迎水面为腐蚀性介质时，可以使用封堵材料将缝隙封堵。

在穿墙处遇到非混凝土墙壁时，应使用混凝土墙壁，并将套管一次浇固于墙内。

在穿管处之混凝土墙厚度应不小于300mm，否则应将墙壁一边或两边加厚，加厚部分的直径至少为D5+200.02S404防水套管的重量需要根据墙厚L值为300来计算，如果墙厚大于300，则需要另行计算。
