工厂供电复习题图文稿

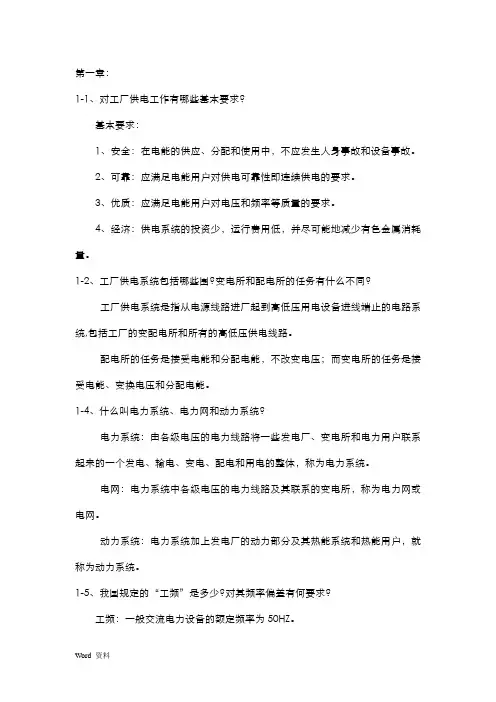

工厂供电期末复习
第一章：1-1、对工厂供电工作有哪些基本要求?基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
1-2、工厂供电系统包括哪些围?变电所和配电所的任务有什么不同?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
1-4、什么叫电力系统、电力网和动力系统?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
1-5、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。
规定：频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。
1-6：衡量电能质量的两个基本参数是什么？电压质量包括哪些方面要求？答：电压和频率。
电压的偏差、波动、波形及三相的对称性。
1-8：发电机的额定电压为什么规定要高于同级电网额定电压5%？答：电力线路允许偏差一般为+5%，即整个线路允许有10% 的电压损耗，为了维持线路的平均电压在额定值。
1-10：电网电压的高低如何划分？什么是低压和高压，中压、高压、超高压和特高压？答：用电电压等级从220V（380V)、6kV、10kV、35kV、66kV（农电）、110kV、220kV、380kV（国外）、500kV、750kV、1000kV这几个等级。
工厂供电参考复习资料
《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
2.经济截面是指。
3.雷电过电压的基本形式有，，。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。
6.工厂供电系统的过电流保护装置有，，。
7.变配电的任务是。
8.高压线路的接线方式，，。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有，和等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
26.常用低压控制电器有、、等。
27．供电质量是指、、。
28.电气装置的接地分为、和三种。
29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。
30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。
32.单相设备接于相电压时的等效三相设备容量Pe是。
《工厂供电》试题、考试题、习题库及参考答案
《工厂供电》试题、考试题、习题库及参考答案习题一、填空:1、负荷中心一般有变电所或配电所，电压的升高或降低是通过(变压器)来完成。
2、将发电厂的电能送到负荷中心的线路叫(输电)线路。
3、将负荷中心的电能送到各用户的电力线路叫(配电)线路。
4、在电力系统的内部，应尽可能的简化(电压)等级，减少(变电)层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。
6、负荷曲线是一种反应(电力负荷随时间变化情况)的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的(代数平均值)。
8、计算负荷是按(发热条件)选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有(两个以上的独立电源供电)。
10、环形供电系统在结构上一般采用(双电源手拉手的环形结构)。
11、供电部门征收电费将用户的(功率因数)做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的(无功功率)以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区(原有电源电压等级)，通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据(工厂用电设备的性质)来决定。
15、决定总降压变电所和车间变电所通用的原则，其中(靠近负荷中心)是最基本原则。
16、确定负荷中心可以用(直观的负荷指示图)来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。
18、单母线分段方式适用于(一、二级负荷)比重较大，供电可靠性要求较高的车间变电所。
连接计费用电度表的互感器准确度应为(0.5级)，且规定不与 19、保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将(测量和保护)混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相(有功和无功)电度表。
31、高压配电网和低压配电网的接线方式有三种(放射式、树干式和环形)。
工厂供电复习题精选文档
标准答案是：ABCD。
3、电压互感器的误差主要是变比误差和角误差，其产生原因是（
A. 原副绕组电阻及漏抗?
B. 空载电流?
C. 二次负载电流大小?
D. 功率因数COSф2
标准答案是：ABCD。
第七阶段测试
一、单选
1、容量在10000KVA以上的变压器必须装设（
A. 瓦斯保护?
B. 纵差保护?
C. 变压器供电部分过电压短路?
D. 变压器相间、层间、匝间短路
标准答案是：D。
二、多选
1、工厂变配电所对电气主接线要求是（
A. 可靠性?
B. 灵活性?
C. 操作方便?
D. 经济性
标准答案是：ABCD。
2、电流互感器产生误差有变比误差、角误差，其原因是（
A. 一次电流大小有关?
B. 铁芯质量有关?
C. 结构尺寸有关?
4、内部过电压分为（
A. 操作过电压?
B. 切合空长线路?
C. 弧光接地过电压?
D. ．工频过电压
标准答案是：AD。
第三阶段测试
一、单选
1、某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（
A. 10KV?
B. ?
C. 11KV?
D.
标准答案是：D。
2、某35KV变电所,向较远的工厂供电,其变压器容量为1000KVA二次额定电压为（
D. 工频过电压
标准答案是：A。
2、.三绕组变压器的零序保护是（ Ｄ ）和保护区外单相接地故障的后备保护
A. 高压侧绕组?
B. 中压侧绕组；?
C. 低压侧绕组?
D. 区外相间故障的后备保护。
标准答案是：D。

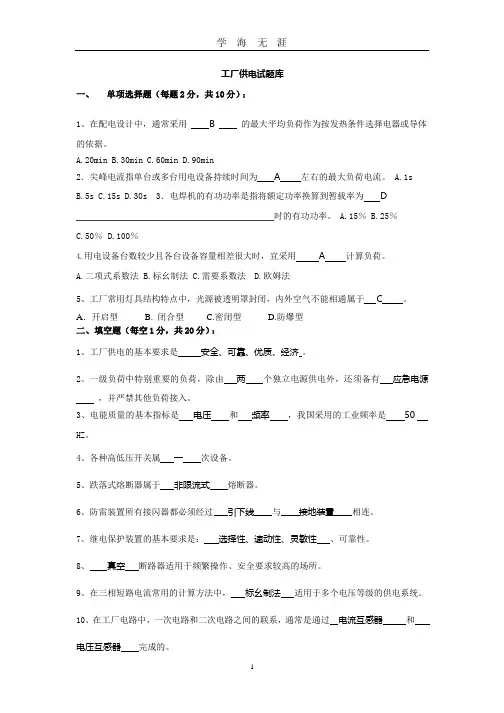

工厂供电考试题与答案(供参考).pptx
时的有功功率。 A.15％ B.25％
C.50％ D.100％
4.用电设备台数较少且各台设备容量相差很大时，宜采用 A 计算负荷。
A.二项式系数法 B.标幺制法 C.需要系数法 D.欧姆法
5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于 C 。
A．开启型
B. 闭合型 C.密闭型
二、填空题（每空 1 分，共 20 分）：
重心的方法。 17、 主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18、 单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间
变 电所。 19、 连接计费用电度表的互感器准确度应为（0.5 级），且规定不与保护、测量等回路
共 用。 20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 33、工业企业的户外配电网结构最常见的便是（架空线和电缆）。 34、电缆沟敷线深度不得小于（0.7）m。 35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）。 36、为提高供电可靠性和利用性（环网供电）被证明特别适合城市住宅小区或生产区的
代 数平均值）。 6、 决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 7、 负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 8、 计算负荷是按（发热条件）选择电气设备的假定负荷。 9、 工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
3
学海无涯
《工厂供电》模拟试题图
定期演练与培训
对应急预案进行定期演练，提高员工 应对突发故障的能力和意识。
设备更新与改造
评估现有设备状况
制定更新计划
对现有供电设备进行评估，了解设备的运 行状况、使用寿命和维修记录。
根据设备评估结果，制定供电设备的更新 计划，包括选购新设备、淘汰旧设备等。
实施改造工程
技术培训与交流
根据工厂发展和生产需求，对供电系统进 行改造，提高供电的可靠性和稳定性。
接地系统
将电气设备与大地连接， 以泄放雷电流和故障电流， 保护设备和人身安全。
防雷检测和维护
定期检测防雷装置的性能， 及时修复或更换损坏的部 件。
节能技术与应用
高效电机
采用新材料和优化设计，提高电机效率，减少能 源消耗。
功率因数补偿
通过补偿装置提高电网的功率因数，减少无功电 流，降低线路损耗。
能源管理系统
02 工厂供电系统的主要设备
电源设备
电源设备种类
包括发电机、蓄电池、整流器和 变频器等，用于提供电能。
电源设备选择
根据工厂的负荷需求和供电系统 的特点，选择合适的电源设备， 确保稳定、可靠地供电。
变压器
变压器的作用
变压器是工厂供电系统中的重要设备 ，用于实现电压的变换，以满足不同 设备对电压的需求。
04 工厂供电系统的安全与节 能
安全用电常识
01
02
03
安全电压
在特定环境下，对人体不 会造成伤害的电压值。
绝缘防护
使用绝缘材料对带电体进 行隔离，防止人体直接接 触带电体。
漏电保护
通过检测线路中的漏电流， 切断电源以防止触电事故 的发生。
防雷与接地
防雷装置
包括避雷针、避雷带、避 雷网等，用于引导雷电电 流入大地。
工厂供电总复习（含答案）
⼯⼚供电总复习（含答案）⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求：安全、可靠、优质、经济。
2、发电⼚按其所利⽤的能源不同，主要分为⽔⼒发电、⽕⼒发电、和核能发电。
3、电⼒系统的中性点运⾏⽅式：有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、⼯⼚⾃备电源有柴油发电机组⾃备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电⽓设备的端电压与额定电压之差⼆、选择题，每题3分，共15分。
1、具有总降压变电所的⼯⼚供电系统的进线电压，⼚区⾼压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后，故障相电压为----------------，⾮故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与⽆功损耗D．平均负荷与可靠性三、判断题：1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。
工厂供电复习资料.doc
简答题2、中性线、保护线和保护中性线有什么区别？有什么作用？我国的220/380V低压配电系统，广泛采用中性点直接接地的运行方式（1）中性线（N线）：其功能一是用来接采用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流利单相电流，三是减小负荷中性点的电位偏移。
（2）保护线（PE线）：是为保障人身安全、防止发生触电事故用的专用线。
（3）保护中性线（PEN线）：兼有中性线和保护线的功能。
在我国通称为“零线”，俗称“地线”。
3、内桥式、外桥式的概念及适用场所不同。
内桥式：其一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在线路断路器QF11和QF12 的内侧，靠近变压器。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：用于电源线路较长因而发生故障和停电机会较多，而所内变压器不需经常切换的总降压变电所。
外桥式：其一次侧的高压断路器QF10也跨接在两路电源进线之间，但处在线路断路器QF11和QF12的外侧，靠近电源方向。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：与内桥式比，适用于电源线路较短而变电所昼夜负荷变动较大、经常切换变压器的总降变。
45、在采用高压隔离开关•断路器的电路中，送电时、停电时应如何操作? 送电时：先合隔离开关，后合高低压断路器停电时：先断高低压断路器，后断隔离开关6、电气平面图上配电线路标注的BLV.500・（3*120+l*70+PE70） PC80-WC是什么含义？a b-c（d*e +f*g +PEh） i- jka:线缆编号b:线缆型号c:并联电缆或线管根数（1根就省略）d:相线根数e:相线截而（mm2）f:N线或者PEN线根数g:N线或者PEN线截面（mm2） h: PE线截面（mm2） i：线缆敷设方式代号（见下表）j：线缆敷设部位代码k:线缆敷设高度（m）BLV-500-（3*120+l*70+PE70） PC80-WC:表示电缆线路编号为BLV,电缆型号为500V, 1根电缆并联，每根电缆有3根相线芯，截面为120mm2, 有1根中性线芯，截而为70mm2,另有一根保护线芯，截面也为70mm2,敷设方式为穿硬塑料管敷设，管内径为80mm,暗敷在墙内，电缆敷设高度离地3.5m判断题：1、变电所的任务：从电力系统受电、经过变压，再分配电能。
工厂供电(模拟试题及答案).pptx
工厂供电 答 案在后面显示
模拟试题
一、填空题 15 题
1、工厂供电的基本要求是
，
2、电能质量的基本指标是
和
3、继电保护装置的基本要求是：
4、 短路计算的常用方法有：
5、接地体就是
。
接地线就是 。
，
，
。
，我国采用的工业频率是
HZ。
、
、
、可靠性。
、
。
接地装置就是
6、低压线路的结线方式主要有 ， ，
学海无 涯
38（）短路电流周期分量的有效值在短路的全过程中保持不变。 39（）短路电流由周期分量和非周期分量组成。 40（）短路电流的非周期分量是衰减的。 41（）负荷曲线的横坐标表示时间。 42（）年荷曲线上的最大负荷称为峰值负荷。 43（）年荷曲线所围曲边梯形的面积除以峰值负荷所得时间，称为皆峰时间。 44（） 短路故障的最严重后果是大面积停电。 45（）短路是指相相之间、相地之间的不正常接触。 46（）短路的原因，就是绝缘破坏的原因。 47（）小水珠在某种聚合力作用下，聚集到一起，就形成了雷云。 48（）雷云是云的一种，它带电，正电或负电。 49（）小水珠与空气摩擦，摩擦起电，正电或负电。 50（）雷是雷云与雷云之间、雷云与大地之间的放电、静电感应现象。 51（）雷电压是一种过电压，可达上亿伏。 52（）雷电流是一种过电流，可达几十万安。 53（）防雷系统的组成是：迎雷器、引下线、接地器。 54（）避雷器安装是并联于被保设备之电源侧。 55（）避雷器应在每年雷雨季节前检查一次。 56（）在接地故障点周围行走，两脚之间的电位差，称为跨步电压。 57（）按功能，接地可分为工作接地、保护接地、重复接地三种类型。 58（）工频接地电流流经接地装置所呈现的接地电阻，称为工频接地电阻。 59（）防雷系统由迎雷器、引下线和接地器组成。 60（）避雷器功能是防护雷电冲击波。 61（）埋入大地与土壤直接接触的金属物体，称为接地体或接地极。 62（）接地体可分为自然接地体、人工接地体。 63（）接地电阻约等于接地体的散流电阻。 64（）接地电阻测量仪，俗称接地摇表。 65（）电气安全包括人身安全和设备安全两个方面。 66（）供电末端功率因数应在 0.9 以上。 67（）工厂广泛采用加装电容器的方式提高功率因数。 68（）提高自然功率因数，是改善功率因数的基本措施。 69（）隔离开关允许带负荷操作。 70（）高压负荷开关能断开短路电流。 71（）内部过电压种类包括操作过电压、谐振过电压。 72（）变压器的经济运行，是使变压器总的有功损耗最小的运行。 73（）每补偿 1kvar 无功功率，在系统中引起有功损耗减少的数值称为无功当量。 74（）接地电阻测量仪，俗称接地摇表。
工厂供电复习
1.对工厂供电工作有哪些基本要求?安全、可靠、优质、经济2.工厂供电系统包括哪些范围？包括工厂内的变配电和所有的高低压供配电线路3.什么叫电力系统、电力网和电力系统？由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统；电力系统中各级电压的电力线路及其联系的变电所,称为电力网；电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统4.衡量电能质量的两个基本参数是什么？电压和频率5.工厂的高压配电电压和低压配电电压各如何选择？工厂高压配电电压通常为10kV,低压配电电压一般采用220V/380V6.三项交流电力系统的电源中性点有哪些运行方式？①电源中性点不接地;②中性点经阻抗接地;③中性点直接接地7.低压配电系统中的中性点（X线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？'线:一是用来接额定电压为系统相电压的单相用电设备;二是用来传导三相系统中的不平衡电流和单相电流;三是减小负荷中性点的电位偏移；PE线:它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分通过保护线接地,可在设备发生接地故障时减少触电危险；PE\线:它兼有 '线和PE线的功能8.电力负荷按重要程度分为哪儿级?各级负荷对供电电源有什么要求？一级负荷;二级负荷;三级负荷；一级负荷:除上述两路电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统；二级负荷:要求山两回路供电，供电变压器也应有两台；三级负荷：无特殊要求9.工厂用电设备按其他工作制分哪儿类？连续工作制设备、短时工作制设备、断续工作制设备10.短路有哪些形式?哪种短路形式的可能性（儿率）最大?哪些短路形式的危害最为严重?形式:三相短路、两相短路、单相短路和两相接地短路；单相短路的可能性最大;三相短路造成的危害最为严重11.什么叫短路电流的电动效应?它应该采用哪一个短路电流来汁算?高压负荷开关:具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流；高圧断路器:能通断正常负荷电流，而且能接通和承受一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障15.对丄厂变配电所主接线有哪些基本要求?变配电所主接线图有哪些绘制方式?各适用于哪些场合？对工厂变配电所主接线的基本要求:安全、可翥、灵活、经济；主接线图绘制形式:系统式主接线图一一用于变配电所的运行中；装置式主接线图一一用于变配电所施工图中使用16.什么叫内桥式接线和外桥式接线?各适用于什么场合？内桥式接线,靠近变压器;多用于电源线路较长因而发生故障和停电检修的机会较多、并且变压器不需经常切换的总降压变电所；外桥式接线，靠近电源方向；适用于电源线路较短而变电所昼夜负荷变动较大、宜于经济运行需经常切换变压器的总降压变电所17.在采用高压隔离开关-断路器的电路中,送电时应如何操作?停电时乂应如何操作？送电:一定要按照先合母线侧隔离开关或刀开关、再合线路侧隔离开关或刀开关、最后合高低压断路器的顺序依次操作；停电:一定要按照先拉高低压断路器、再拉线路侧隔离开关或刀开关、最后拉母线侧隔离开关或刀开关的顺序依次操作18.试比较放射式接线和树干式接线的优缺点以及适用范用？放射式:供电可靠性比较高，但是其高压开关设备用得较多，从而投资增加；树干式：多数情况下，能减少线路有色金属消耗量，但供电可幕性较低，且实现自动化方面适应性较差19.一般动力线路宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件？动力线路:发热条件；照明线路:允许电压损耗20.三相系统中的中性线C（线）截面一般情况下如何选择？不小于线路的50%21.供电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求？过电流保护装置:熔断器、低压断路器、继电保护；基本要求:选择性、速动性、可幕性、灵敏度22.两相两继电器式接线和两相一继电器式接线相间短路保护,各有哪些优、缺点？两相两继电器式:①一次电路发生三相短路或两相短路时，都至少有一个继电器要动作；②两相继电器式接线在一次电路发生任意相间短路时,Kw二1;两相一继电器式:①两相一继电器式接线能反应各种相间短路故障，但不同短路的保护灵敏度有所不同；②少用了一个继电器,较为简单经济23.采用低电压闭锁为什么能提高过电流保护的灵敏度？凡装有低电压闭锁的过电流保护装置的动作电流I op,不必按躲过线路的最大负荷电流I L max来整定，而需按躲过线路的计算电流130来整定24.电流速断器保护的动作电流为什么要按躲过被保护线路末端的最大短路电流来整定?这样整定后乂会会出现什么问题?如何弥补？因为只有如此整定，才能避免在后一级速断保护线路首端发生三相短路时前一级速断保护误动作的可能性，以保证保护的选择性。
大学《工厂供电》期末复习题库及答案
《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答：改善功率因数的方法，主要有两种途径。
一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。
二是并联电容器补偿无功功率。
2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。
二是为三相不平衡电流及单相电流提供通路。
三是用来减少负荷中性点的漂移。
PE线的功能是保障人身安全，防止发生触电事故。
NPE线兼有N线和PE线两种功能。
3.在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路。
2.二次侧有一端必须接地。
3.在连接时要注意端子的极性。
4.10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
5.按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
6.电源中性点有哪几种运行方式？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
7.PE线与零线有什么区别？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
8.在安装使用电压互感器中，应注意那些事项？答：1.在工作时其二次侧不得短路。
2.二次侧有一端必须接地。
3.在连接时也要注意端子的极性。
9 .开关柜的五防是那些？答：1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。
10.电力变压器应装设有那几种保护？答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。
11试比较架空线路和电缆线路的优缺点。
答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。
工厂供电期末考试题库试题
工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）２、在输送功率和距离一定时,选用电压越高，电压和电能的损失就越小,电压质量容易保证。
（）３、用电设备的额定电压就是供电线路的额定电压。
( )4、用户从一个方向得到电能的电网是闭式电网（)5、电压和频率过高或过低都会影响电力系统的稳定性( ）6、目前在35-6０kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点,这个点对地电位为零。
该点称电源的中性点。
（）８、电网是由不同等级线路和输配电设备组成的。
( )9、我国电力系统的额定频率是50赫兹 ( )10、家庭用电属于二级负荷( ）1１、工厂供电,是指工厂所需电能的供应和分配，亦称工厂配电。
( ）１2、目前我国110KV及其以上的电网均采用中性点不接地方式( ）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时( )1４、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低,只影响电动机的功率,而转速不变。
（ )１７、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
( ）18、工厂变配电所的位置应该尽量靠近负荷中心。
( ）1９、工厂变配电所的位置应该接近电源侧。
( )20、变电所中有配电变压器，而配电所中没有配电变压器。
( )２1、工厂变配电所的大门最好朝西开。
( )２2、工厂变配电所应当考虑节约占地面积和建筑费用。
( )2３、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
( ）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（)2５、架空线路的导线一般采用铜导线。
工厂供电期末复习题
工厂供电期末复习题work Information Technology Company.2020YEAR一、填空题（共15空，每空2分,共30分）1．我国规定的“工频”是50Hz,频率偏差正负 0.2Hz ，电压偏差正负 5％。
2．衡量电能质量的指标主要有电压、频率和波形。
3．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中正常工作电流和断开电路中过负荷或短路电流。
4．短路的形式有：三相短路，两相短路，单相短路。
发生单相短路可能性最大。
三相短路的短路电流最大，因此造成的危害最大。
5．在三相四线制的接地中性线上，不允许装接熔断器。
6．变压器的零序过流保护接于变压器中性点的电流互感器上。
7．计算三相电力变压器额定容量的公式是 S N＝3U N I N。
8．任何运用中的星形接线设备的中性点均视为带电设备。
9．变压器在额定电压下，二次侧空载时，变压铁心所产生的损耗叫空载损耗，又称铁损。
10．电压互感器能将高压变为便于测量的 100 V电压，使仪表等与高压隔离。
11．二次设备是指对一次设备的工作进行监、测量、操作和控制的设备。
二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题2分，共20分）1. 火力发电厂所用的一次能源是( D )。
A. 太阳能B. 原子核C. 水D. 煤2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（ B ）。
A．10KV B．9.5KV C．11KV D．10.5KV3．万用表使用完毕后应将旋钮置于（ C ）档。
A.电阻档B.交流电压最高档C.电流档D.直流电压最高档4．机床上的低压照明灯，其电压不应超过（ A ）。
A.110VB.36VC.12VD. 220V5. 下列电压哪个是低压( B )。
A. 6.3KVB. 110KVC. 0.4KVD. 10KV6.10KV及35KV电压互感器的高压侧应选用( A )A的熔断器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电复习题 Company number【1089WT-1898YT-1W8CB-9UUT-92108】简答练习1、跌落式熔断器属于_______熔断器。
正确答案：【非限流式】2、防雷装臵所有接闪器都必须经过_______与________相连正确答案：【引下线、接地装臵】3、继电保护装臵的基本要求是：______、 _______ 、________ 、可靠性。
正确答案：【选择性、速动性、灵敏性】4、_______断路器适用于频繁操作、安全要求较高的场所正确答案：【真空】6、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能正确答案：【中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”，俗称“地线”。
】7、互感器有哪些功能？正确答案：【（1）隔离高压电路；（2）扩大仪表、继电器等二次设备的应用范围；（3）是测量仪表和继电器小型化、标准化，并可简化结构，降低成本，有利于批量生产。
】8、变电所与配电所的区别是变电所有变换电压的功能。
正确答案：【对】9、高压隔离开关没有专门的灭弧装置，因此不允许带负荷操作。
正确答案：【对】10、电压互感器原边匝少副边匝多。
正确答案：【错】11、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。
正确答案：【错】12、短路正确答案：【短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。
】13、高压断路器专门用在高压装置中保护装置，并在短路和过负荷时自动跳闸，切断（）和（）正确答案：【短路电流、过负荷电流】14、架空电力线路由导线、电杆、绝缘子、线路金具和避雷线等组成。
正确答案：【导线、电杆、绝缘】15、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
正确答案：【标幺制法】16、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
正确答案：【电流互感器、电压互感器】17、电能生产、输送、分配及使用过程在（）进行。
正确答案：【同一瞬间】18、一级负荷中特别重要的负荷，除由（）个独立电源供电外，尚应增设（），并严禁其他负荷接入。
正确答案：【两应急电源】19、电流互感器使用时注意事项？正确答案：【（1）在工作时其二次侧不得开路，（2）二次侧有一端必须接地，（3）电流互感器在连接时，要注意其端子的极性。
】20、为什么在6～10kV的高压配电电压中最好是采用10kV 正确答案：【从技术指标来看，在同样输送功率和输送距离条件下，配电电压越高，线路电流越小，因而采用的导线截面积越小，可减少线路的初期投资和有色金属的消耗量，且减少线路的电能损耗和电压损耗，采用10kV较6kV更适应于发展，输送功率更大，输送距离更远。
】21、试画出高压断路器、高压隔离器、高压负荷开关的图形和文字符号。
正确答案：【高压断路器（文字符号QF，图形符号为——××/—）；高压隔离器（文字符号为QS，图形符号为——||/—；高压负荷（文字符号为QL，图形符号为——|oo/—）】22、熔断器的文字符号是FU，低压断路器的文字符号是QK 正确答案：【错】23、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50%。
正确答案：【对】24、工厂6~10kV供电系统属于大电流接地系统正确答案：【错】25、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或刀开关）、断路器的合闸顺序依次操作。
正确答案：【对】26、什么叫电力系统？正确答案：【由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统】27、什么是尖峰电流正确答案：【在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。
】28、什么叫无限大容量的电力系统正确答案：【无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统。
】29、兆欧表测量端的符号是（），地端符号是（），屏蔽端符号是 G 。
正确答案：【L E 】30、隔离开关只能通断一定的（）电流，负荷开关能通断（）电流，断路器能通断正常负荷和短路电流。
正确答案：【小正常电流】31、互感器的功能是（）、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。
正确答案：【隔离高压电路】32、无功功率的人工补偿主要有（）和同步电动机补偿。
正确答案：【并联电容】33、计算短路电路阻抗时要注意正确答案：【（1）在计算短路电路的阻抗时，假如电路内含有电力变压器时，电路内各元件的阻抗都应统一换算到短路点的短路计算电压法。
2）阻抗等效换算的条件：是元件的功率损耗不变】34、电流互感器使用时注意事项？正确答案：【（1）工作时二次侧不得开路（2）二次侧有一端必须接地，（3）电流互感器在连接时，要注意其端子的极性。
】35、变压器空载试验目的是什么正确答案：【确定电压比判断铁芯质量测量励磁电流测量空载损耗】36、电流互感器在工作时二次侧允许开路正确答案：【错】37、电流互感器原边匝少径粗，副边匝多径细正确答案：【对】38、高压隔离开关隔离高压电源、保证设备和线路的安全检修，没有灭弧装置，不能接通和切断负荷电流。
正确答案：【对】39、高压隔离开关的功能：隔离高压电源；倒闸操作；接通和断开较小电流。
正确答案：【对】40、什么叫过电压？正确答案：【供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。
】41、什么是光通量？正确答案：【光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量；】42、发光强度正确答案：【发光强度：光源在给定方向上单位立体角内辐射的光通量；】43、我国目前采用的中性点接地方式主要有三种：不接地，（）和直接接地。
正确答案：【经消弧线圈接地】44、电力变压器中性点接地属于（）接地。
正确答案：【工作】45、短路电流的计算方法有（）、标幺值计算法。
正确答案：【实名值】46、送电的顺序是（）。
正确答案：【先合隔离开关，后合符合开关】47、低压配电系统中的中性线(N线)有哪些功能正确答案：【中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移。
】48、低压配电系统中的保护线(PE线)有哪些功能正确答案：【保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
】49、低压配电系统中的保护中性线(PEN线)各有哪些功能正确答案：【保护中性线(PEN 线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”，俗称“地线”】50、变电所与配电所的区别是变电所有变换电压的功能。
正确答案：【对】51、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
正确答案：【错】52、工厂供电系统运行是的实际负荷并不等于所有用电设备额定功率之和。
正确答案：【对】53、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流。
正确答案：【错】54、亮度正确答案：【亮度：被照物体在给定方向单位投影面上的发光强度】55、照度正确答案：【照度：受照物体表面上单位面积接受到的光通量；】56、照度正确答案：【照度：受照物体表面上单位面积接受到的光通量；】57、工厂供电的基本要求是（）、（）、优质、经济。
正确答案：【安全、可靠】58、我国规定的“工频”是50Hz,频率 0.2% 偏差正负，电压（）偏差正负。
正确答案：【0.05 】59、衡量电能质量的指标主要有电压、（）工频和波形。
正确答案：【频率】60、高压断路器具有能熄灭电弧的装置，能用来切断和接通正常工作电流和断开电路中短路电路和（）。
正确答案：【过负荷电流】61、电气设备中常用的灭弧方法有哪些？正确答案：【常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法】62、电气主接线的基本要求有哪些？正确答案：【1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要】63、什么叫短路正确答案：【短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起。
】64、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高正确答案：【错】65、熔断器的文字符号是FU，低压断路器的文字符号是QK 正确答案：【错】66、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50% 正确答案：【对】67、工厂6~10kV供电系统属于大电流接地系统正确答案：【错】68、短路正确答案：【是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起。
】69、短路的形式有：两相接地短路三相短路，两相短路，单相短路。
发生单相短路短路可能性最大。
（）短路的短路电流最大，因此造成的危害最大。
正确答案：【三相】70、在三相四线制的接地中性线上，不允许装（）接。
正确答案：【熔断器】71、变压器的零序过流保护接于变压器（）的电流互感器上正确答案：【中性的】72、任何运用中的星形接线设备的中性点均视为（）设备。
正确答案：【带电】73、变压器在额定电压下，二次侧空载时，变压器铁心所产生的损耗叫空载损耗，又称（）。
正确答案：【铁损】74、电压互感器能将高压变为便于测量的（） V电压，使仪表等与高压隔离。
正确答案：【100 】75、短路故障产生的原因有哪些正确答案：【1）电气设备载流部分的绝缘损坏。
如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏设备导线的绝缘。
】76、在三项系统中，可能发生的短路类型有哪些？正确答案：【三相短路，两相短路，两相接地短路和单相短路。
】77、电气照明有哪些特点正确答案：【电气照明具有灯光稳定、色彩丰富、控制调节方便和安全经济等优点，成为应用最为广泛的一种照明方式。
