半导体制冷片选择

合集下载

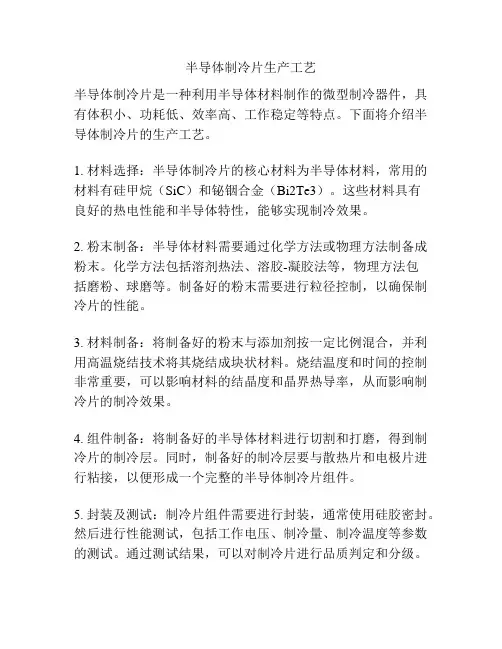

半导体制冷片生产工艺

半导体制冷片生产工艺

半导体制冷片生产工艺半导体制冷片是一种利用半导体材料制作的微型制冷器件,具有体积小、功耗低、效率高、工作稳定等特点。

下面将介绍半导体制冷片的生产工艺。

1. 材料选择:半导体制冷片的核心材料为半导体材料,常用的材料有硅甲烷(SiC)和铋铟合金(Bi2Te3)。

这些材料具有良好的热电性能和半导体特性,能够实现制冷效果。

2. 粉末制备:半导体材料需要通过化学方法或物理方法制备成粉末。

化学方法包括溶剂热法、溶胶-凝胶法等,物理方法包括磨粉、球磨等。

制备好的粉末需要进行粒径控制,以确保制冷片的性能。

3. 材料制备:将制备好的粉末与添加剂按一定比例混合,并利用高温烧结技术将其烧结成块状材料。

烧结温度和时间的控制非常重要,可以影响材料的结晶度和晶界热导率,从而影响制冷片的制冷效果。

4. 组件制备:将制备好的半导体材料进行切割和打磨,得到制冷片的制冷层。

同时,制备好的制冷层要与散热片和电极片进行粘接,以便形成一个完整的半导体制冷片组件。

5. 封装及测试:制冷片组件需要进行封装,通常使用硅胶密封。

然后进行性能测试,包括工作电压、制冷量、制冷温度等参数的测试。

通过测试结果,可以对制冷片进行品质判定和分级。

6. 应用系统集成:制冷片组件可以应用于各种需要制冷的设备中,如电子器件、激光器、光电传感器等。

在应用系统中,需要将制冷片与其他元件进行连接,并进行线路设计和控制。

以上是半导体制冷片的生产工艺简要介绍,该工艺涉及到材料制备、组件制备、封装及测试和应用系统集成等多个环节,需要经过严格的控制和检验,以确保制冷片的性能和质量。

随着技术的不断发展,半导体制冷片的生产工艺也在不断完善,以满足各种应用需求。

铜基半导体制冷片-概述说明以及解释

铜基半导体制冷片-概述说明以及解释

铜基半导体制冷片-概述说明以及解释1.引言1.1 概述铜基半导体制冷片是一种新型的制冷技术,在当前的制冷领域中具有广泛的应用前景。

传统的制冷方式主要是通过压缩机循环制冷剂来进行制冷,而铜基半导体制冷片则不需要使用制冷剂,通过电子的运动来实现制冷效果。

相比传统的制冷方式,铜基半导体制冷片具有许多优势。

首先,铜基半导体制冷片具有高效节能的特点。

相比于压缩机制冷方式,铜基半导体制冷片不需要消耗大量的能源来运行压缩机和驱动制冷剂的循环,因此能够显著节约能源。

此外,铜基半导体制冷片的制冷效果由电子的运动来实现,无需消耗额外的物质,因此制冷效率更高。

其次,铜基半导体制冷片具有体积小、重量轻的特点。

由于铜基半导体制冷片不需要使用体积较大的压缩机和制冷剂,因此整个制冷装置的体积可以大大减小。

这在一些对体积重量有限制的领域,如航天航空、移动通信等领域具有很大的优势。

同时,铜基半导体制冷片的体积小、重量轻还使得其在使用过程中更加便携和灵活,可以适应各种复杂的场景。

此外,铜基半导体制冷片还具有快速制冷、低噪音等特点。

由于铜基半导体制冷片无需等待制冷剂冷却,只需通过电子的运动来实现制冷效果,因此制冷速度更快,可以更快地将物体降温。

同时,铜基半导体制冷片不需要使用压缩机等机械设备,因此噪音更低,使用更加安静。

综上所述,铜基半导体制冷片作为一种新型的制冷技术,具有高效节能、体积小、重量轻、快速制冷和低噪音等优点。

随着制冷技术的不断发展和应用领域的拓展,铜基半导体制冷片有着广阔的发展前景。

1.2文章结构本文将从以下几个方面进行探讨:铜基半导体制冷片的原理及其应用。

具体而言,文章结构包括引言、正文和结论三个主要部分。

在引言部分,我们将概述铜基半导体制冷片的相关背景和基本情况。

首先,我们会介绍制冷技术在现代工业和生活中的重要性,及其与能源消耗和环境保护的关系。

然后,我们会引出铜基半导体制冷片在实现高效制冷的前景和价值。

最后,我们会明确文章结构,简要说明接下来的内容和目的。

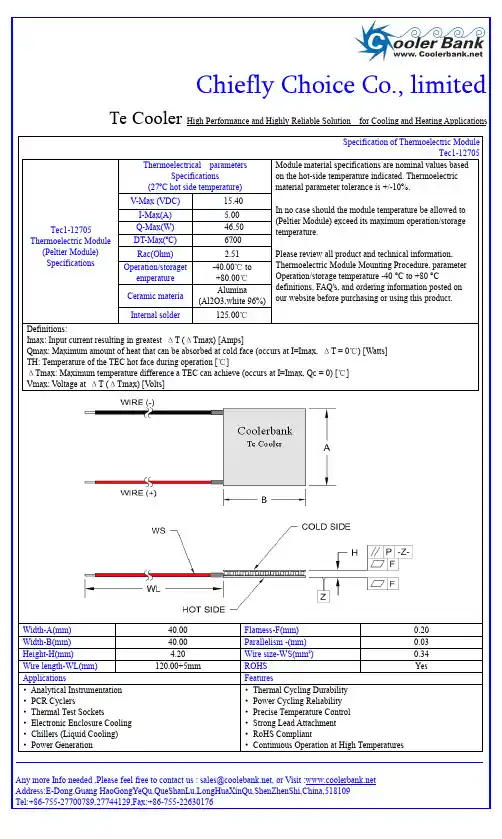

半导体制冷片Tec1-12705-40x40

半导体制冷片Tec1-12705-40x40

Chiefly Choice Co.,limitedTe Cooler High Performance and Highly Reliable Solutionfor Cooling and Heating ApplicationsSpecification of Thermoelectric ModuleTec1-12705Thermoelectric Module (Peltier Module)SpecificationsThermoelectrical parametersSpecifications(27ºC hot side temperature)Module material specifications are nominal values based on the hot-side temperature indicated.Thermoelectric material parameter tolerance is +/-10%.In no case should the module temperature be allowed to (Peltier Module)exceed its maximum operation/storage temperature.Please review all product and technical information,Thermoelectric Module Mounting Procedure,parameter Operation/storage temperature -40°C to +80°Cdefinitions,FAQ's,and ordering information posted on our website before purchasing or using this product.V-Max (VDC)15.40I-Max(A) 5.00Q-Max(W)46.50DT-Max(ºC)67.00Rac(Ohm) 2.51Operation/storaget emperature -40.00℃to +80.00℃Ceramic materia Alumina(Al2O3,white 96%)Internal solder125.00℃Definitions:Imax:Input current resulting in greatest ΔT (ΔTmax)[Amps]Qmax:Maximum amount of heat that can be absorbed at cold face (occurs at I=Imax,ΔT =0℃)[Watts]TH:Temperature of the TEC hot face during operation [℃]ΔTmax:Maximum temperature difference a TEC can achieve (occurs at I=Imax,Qc =0)[℃]Vmax:Voltage at ΔT (ΔTmax)[V olts]Width-A(mm)40.00Flatness-F(mm)0.20Width-B(mm)40.00Parallelism -(mm)0.03Height-H(mm)4.20Wire size-WS(mm²)0.34Wire length-WL(mm)120.00+5mmROHS YesApplicationsFeatures•Analytical Instrumentation •PCR Cyclers•Thermal Test Sockets•Electronic Enclosure Cooling •Chillers (Liquid Cooling)•Power Generation•Thermal Cycling Durability •Power Cycling Reliability •Precise Temperature Control •Strong Lead Attachment •RoHS Compliant•Continuous Operation at High TemperaturesAny more Info needed ,Please feel free to contact us :sales@,or Visit : Address:E-Dong,Guang HaoGongYeQu,QueShanLu,LongHuaXinQu,ShenZhenShi,China,518109Tel:+86-755-27700789,27744129,Fax:+86-755-22630176Tec1-12705。

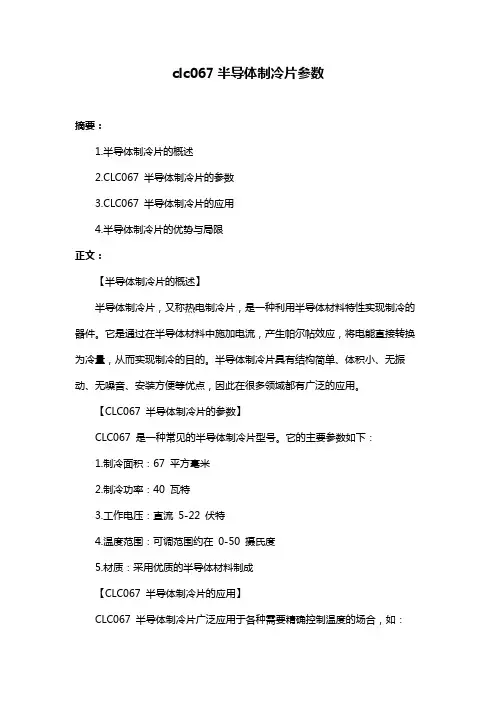

clc067半导体制冷片参数

clc067半导体制冷片参数

clc067半导体制冷片参数摘要:1.半导体制冷片的概述2.CLC067 半导体制冷片的参数3.CLC067 半导体制冷片的应用4.半导体制冷片的优势与局限正文:【半导体制冷片的概述】半导体制冷片,又称热电制冷片,是一种利用半导体材料特性实现制冷的器件。

它是通过在半导体材料中施加电流,产生帕尔帖效应,将电能直接转换为冷量,从而实现制冷的目的。

半导体制冷片具有结构简单、体积小、无振动、无噪音、安装方便等优点,因此在很多领域都有广泛的应用。

【CLC067 半导体制冷片的参数】CLC067 是一种常见的半导体制冷片型号。

它的主要参数如下:1.制冷面积:67 平方毫米2.制冷功率:40 瓦特3.工作电压:直流5-22 伏特4.温度范围:可调范围约在0-50 摄氏度5.材质:采用优质的半导体材料制成【CLC067 半导体制冷片的应用】CLC067 半导体制冷片广泛应用于各种需要精确控制温度的场合,如:1.电子设备散热:如服务器、通信设备、电源设备等2.医疗器械:如激光设备、核磁共振仪、超声设备等3.实验室设备:如恒温槽、样品保存箱、环境试验箱等4.家用制冷:如酒柜、冰箱、冰柜等【半导体制冷片的优势与局限】半导体制冷片具有以下优势:1.结构简单,体积小,易于安装2.无振动、无噪音,运行平稳3.可实现精确控温,满足多种应用需求4.环保,无制冷剂,避免环境污染然而,半导体制冷片也存在一定的局限性:1.制冷效率相对较低,不适合大功率制冷需求2.温度调节范围有限,不适用于低温或高温环境3.成本相对较高,可能影响市场推广总之,CLC067 半导体制冷片作为一种高效、环保的制冷设备,在许多领域具有广泛的应用前景。

半导体制冷片参数

半导体制冷片参数

半导体制冷片参数
1. 片型:XYZ-N型半导体制冷片
2. 外形尺寸:长(L) x 宽(W) x 高(H) = 10mm x 10mm x 2mm
3. 材料:先进半导体材料
4. 制冷电源电压:12V
5. 最大制冷功率:20W
6. 制冷温度范围:-10°C 至25°C
7. 最大工作电流:2A
8. 外界环境温度范围:-20°C 至50°C
9. 最高温度差:ΔT = 35°C
10. 整体热阻:R = 0.15°C/W
11. 工作噪音: < 40 dB
12. 响应时间: < 1秒
13. 绝缘电阻:> 10 MΩ
14. 导热界面材料:优质硅胶
15. 导热界面厚度:0.1mm
16. 接口类型:电缆引线
17. 重量:小于10克
18. 数字控制:支持数字温度控制
19. 寿命:> 10,000小时
20. 产品认证:符合ISO 9001和RoHS标准的生产
21. 封装:封装材料符合高热导率要求
22. 包装:防静电包装
23. 可定制化设计:支持根据客户需求定制设计
注意:以上参数仅为示例,不针对任何特定型号或厂商,并且与现有产品的实际性能可能存在差异。

请在购买前详细了解制冷片的规格和性能,确保其符合您的应用需求。

普通半导体制冷片型号、规格、参数

普通半导体制冷片型号、规格、参数

普通半导体制冷片型号、规格、参数普通半导体制冷片型号、、普通半导体制冷片型号、、2011-09-25 14:36 半导体制冷片的工作原理是:当一块N 型半导体材料和一块P 型半导体材料联结成电偶对时,在这个电路中接通直流电流后,就能产生能量的转移,电流由N 型元件流向P 型元件的接头吸收热量,成为冷端由P 型元件流向N 型元件的接头释放热量,成为热端。

吸热和放热的大小是通过电流的大小以及半导体材料N、P 的元件对数来决定,以下三点是热电制冷的温差电效应。

一八二二年德国人塞贝克发现当两种不同的导体相连接时,如两个连接点保持不同的温差,则在导体中产生一个温差电动势:ES=S.△T 式中:ES 为温差电动势S(?)为温差电动势率(塞贝克系数) △T 为接点之间的温差一八三四年法国人珀尔帖发现了与塞贝克效应的效应,即当电流流经两个不同导体形成的接点时,接点处会产生放热和吸热现象,放热或吸热大小由电流的大小来决定。

Qл=л.Iл=aTc 式中:Qπ为放热或吸热功率π为比例系数,称为珀尔帖系数I 为工作电流 a 为温差电动势率Tc 为冷接点温度当电流流经存在温度梯度的导体时,除了由导体电阻产生的焦耳热之外,导体还要放出或吸收热量,在温差为△T 的导体两点之间,其放热量或吸热量为:Qτ=τ.I.△T Qτ为放热或吸热功率τ为汤姆逊系数I 为工作电流△T 为温度梯度以上的理论直到本世纪五十年代,苏联科学院半导体研究所约飞院士对半导体进行了大量研究,于一九五四年发表了研究成果,表明碲化铋化合物固溶体有良好的制冷效果,这是最早的也是最重要的热电半导体材料,至今还是温差制冷中半导体材料的一种主要成份。

约飞的理论得到实践应用后,有众多的学者进行研究到六十年代半导体制冷材料的优值系数,才达到相当水平,得到大规模的应用,也就是我们现在的半导体制冷片件。

中国在半导体制冷技术开始于50 年代末60 年代初,当时在国际上也是比较早的研究单位之一,60 年代中期,半导体材料的性能达到了国际水平,60 年代末至80 年代初是我国半导体制冷片技术发展的一个台阶。

半导体制冷片分类

半导体制冷片分类

半导体制冷片分类
1. Peltier制冷片:Peltier制冷片采用热电效应原理,通过直流
电源将热量从一侧转移到另一侧,实现制冷或加热。

它具有体积小、无振动、可靠性高等特点,广泛用于电子设备、激光器、光通信设备、冷热交换等领域。

2. 热电复合制冷片:热电复合制冷片结合了制冷剂制冷和Peltier制冷的优点,能够实现更高的制冷效率和更低的温度。

这种制冷片一般由多个Peltier制冷单元组成,通过热电-热力
耦合实现制冷。

常见应用领域包括热电空调、冷冻设备等。

3. 磁制冷片:磁制冷片利用磁场调控磁性材料的物理状态,实现制冷。

其工作原理包括反磁俘获效应、自发磁致冷效应等。

磁制冷片具有高效节能、无环境污染等特点,适用于低温制冷领域,如超导磁体制冷、液氮制冷等。

4. 光子晶体制冷片:光子晶体制冷片利用光学原理,通过改变光子晶体材料与外界热源的光学耦合,实现制冷效果。

它具有结构紧凑、无机械运动、可控性好等特点,适用于微型制冷器件、光电子器件等。

以上是常见的半导体制冷片分类,随着科技的不断发展,可能还会有新的制冷技术和制冷片的分类出现。

半导体制冷片效率

半导体制冷片效率

半导体制冷片效率半导体制冷片是一种常用于制冷设备中的关键元件,其效率对整个制冷系统的性能起着至关重要的作用。

本文将介绍半导体制冷片的工作原理、影响效率的因素以及提高效率的方法。

工作原理半导体制冷片通过Peltier效应实现制冷,其基本工作原理是利用半导体材料在电流作用下产生的热量和冷量来实现制冷效果。

当电流通过半导体制冷片时,两个不同导热性质的半导体材料之间会产生热量和冷量的传递,从而实现局部降温或升温。

影响效率的因素半导体制冷片的效率受多种因素影响,主要包括以下几点:1.半导体材料的选择:半导体制冷片所选用的半导体材料的导热性能和电导率直接影响到制冷效果的好坏。

通常情况下,导热性能好、电导率高的材料会使制冷效果更佳。

2.工作温度差:半导体制冷片的制冷效果与所需降温或升温的温度差有关,温差越大通常意味着制冷片需要消耗更多的电能来实现相同的制冷效果。

3.电流密度:传输电流密度的大小决定了制冷片的热量和冷量的转换效率,过高或过低的电流密度都会影响到制冷效果。

4.散热设计:制冷片的散热设计也是影响效率的关键因素,良好的散热设计可以有效降低制冷片的工作温度,提高制冷效率。

提高效率的方法为了提高半导体制冷片的效率,可以采取以下措施:1.优化半导体材料的选择,选择导热性能好、电导率高的材料;2.设计合理的散热系统,确保制冷片工作在适宜的温度范围;3.控制电流密度,避免过高或过低的电流密度;4.考虑工作温度差,合理设置温度差以达到较高的制冷效率。

综上所述,半导体制冷片的效率受多方面因素影响,通过选择合适的材料、优化散热设计和合理控制电流密度,可以有效提高制冷片的效率,为制冷系统的性能提供更好的支持。

半导体制冷片12715参数

半导体制冷片12715参数

半导体制冷片12715参数摘要:一、半导体制冷片的概念和原理二、半导体制冷片的参数及其识别方法三、半导体制冷片的应用实例四、半导体制冷片的优缺点及注意事项正文:一、半导体制冷片的概念和原理半导体制冷片是一种利用半导体材料的Peltier 效应制作而成的电子元件,具有制冷和制热的功能。

当直流电通过两种不同类型的半导体材料时,会在接触点产生温差,实现热量的搬运。

半导体制冷片主要由N 型和P 型半导体材料组成,通过控制电流方向和大小,可以实现对冷热端的温度调节。

二、半导体制冷片的参数及其识别方法半导体制冷片的主要参数包括制冷量、功率、工作电压等。

制冷量表示半导体制冷片在单位时间内能够搬运的热量,单位为瓦特(W)。

功率表示半导体制冷片在运行时消耗的电能,单位为瓦特(W)。

工作电压表示半导体制冷片正常运行所需的电压,单位为伏特(V)。

在选购半导体制冷片时,可以通过查看产品标签、询问销售商或查看官方网站等途径了解产品参数。

此外,还可以使用万用表等工具对半导体制冷片进行检测,以确保购买到符合需求的产品。

三、半导体制冷片的应用实例半导体制冷片广泛应用于各种制冷和制热设备中,如冰箱、冰柜、红酒柜、散热器等。

例如,在制作小型冰箱时,可以使用半导体制冷片作为制冷元件,通过调整电流大小和方向,实现对冰箱内温度的精确控制。

在医疗设备中,半导体制冷片可用于制冷或制热,以保持设备内部温度的稳定。

四、半导体制冷片的优缺点及注意事项半导体制冷片的优点包括体积小、制冷快、寿命长、无噪声等。

但是,其缺点是制冷效率较低,电能消耗相对较大。

因此,在实际应用中,需要根据具体需求权衡使用。

在使用半导体制冷片时,需要注意以下几点:1.选择合适的半导体制冷片,确保其参数符合设备需求。

2.确保设备内部有良好的散热系统,以保证制冷片正常工作。

3.避免在潮湿环境中使用半导体制冷片,以防止产生水滴损坏设备。

半导体制冷片tec评价

半导体制冷片tec评价

半导体制冷片tec评价
半导体制冷片(TEC)是一种利用Peltier效应实现制冷的装置,它具有许多优点和一些局限性。

首先,让我们来看看半导体制冷片
的优点。

一、高效性能,半导体制冷片具有快速响应和高效能的特点。

它们可以迅速实现制冷效果,因此在一些需要快速制冷的应用中非
常有用。

二、小型化,半导体制冷片相对于传统的制冷设备来说体积小巧,这使得它们可以被应用在一些空间有限的场合,比如微型制冷
器件或电子设备中。

三、无振动,与传统的压缩式制冷设备相比,半导体制冷片没
有运转时的振动,这使得它们在一些对振动敏感的应用中具有优势。

四、无环境污染,半导体制冷片不含有对臭氧层有害的氟利昂
等化学物质,因此对环境的影响较小。

然而,半导体制冷片也存在一些局限性:
一、制冷能力受限,相比传统的压缩式制冷设备,半导体制冷
片的制冷能力相对较弱,无法应对大功率、大制冷量的需求。

二、热效率较低,半导体制冷片的热效率通常较低,这意味着
它们在一些需要长时间连续工作的高负荷制冷应用中可能不太适用。

三、温差受限,半导体制冷片的制冷温差受到材料热导率的限制,因此无法实现非常低的温度。

综上所述,半导体制冷片在一些特定的应用场合具有明显的优势,但在一些对制冷能力和效率有较高要求的场合可能不太适用。

在选择是否采用半导体制冷片时,需要根据具体的应用需求进行全
面评估。

帕尔贴制冷 片TEC1-12709

帕尔贴制冷 片TEC1-12709

半导体制冷片主要参数电流方向是N至P,温度下降并且吸热,这就是冷端。

而在下面的一个接头处,电流方向是P 至N ,温度上升并且放热,因此是热端。

按图中把若干对半导体热电偶对在电路上串联起来,而在传热方面则是并联的,这就构成了一个常见的制冷热电堆。

按图示接上直流电源后,这个的热端不断散热并且保持一定的温度,把热电堆的冷端放到工作环境中去吸热降温,这就是热电制冷的工作原理。

制冷片使用注意事项1、当不知道致冷器的冷热面时,可采用这样的方法,将红线接电源正极,黑线接负极,并可在没有散热条件下,瞬间通电进行试验,即用手触摸致冷器的两个端面,会感到有一面的发热,一面稍有冷感,发热的一面为热面,冷感的一面为冷面。

但时间不能超过5秒,否则由于热端温度太高,极易造成器件烧坏。

2、在一般条件下,引线用红色通常表示为正极:通常用黑色表示为负极,这是热电致冷器工作时的接线方法。

需致热时.只要改变电流极性即可。

致冷工作必须采用开关电源,电源的纹波系数应小于10%。

3、致冷器的热电偶对数及极限电压的识别方法,热电偶对数即指P、N结点的数量。

例如:致冷器的型号为TEC1-12706,则127为致冷器的热电偶对数,06为允许电流值:A,致冷器的极限电压≈热电偶对数×0.12,例如:TECI-12706的极限电压V=127×0.12=15.4(V)。

正常工作压为极限电压的78%,如TEC1-12706的工作电压为15.4*0.78=12.01V。

4、各种致冷器不论在使用还是在试验中,致冷致热交换时应等冷热面的温度恢复到室温,(一般在15分钟以上)。

否则易造成致冷器的损坏。

5、为了延长热电致冷器的寿命,应对致冷组件四周进行密封处理。

我们方法有二种,一种是采用704硅胶密封;另一种是采环氧树脂密封,密封的目的是使致冷器的热电偶与外界空气完全隔离。

起着防湿防潮的作用,并可以延长致冷器的寿命。

6、在安装时,首先将致冷组件的两面擦试干净,并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。

半导体制冷片技术参数

半导体制冷片技术参数

半导体制冷片技术参数1.制冷能力:半导体制冷片的制冷能力通常以“温度差”来度量,即指在特定的电流和温度下,制冷片能够产生的最大温度差值。

制冷能力越高,制冷片能够实现的温度差越大,从而提供更高的冷却效果。

2.电流和电压:半导体制冷片通常需要外部的电源供电,因此电流和电压是重要的参数。

正确的电流和电压选择可以确保制冷片的正常运行和高效率的制冷效果。

3.热电转换效率:热电转换效率指的是制冷片在将电能转换为热能或制冷能力时的效率。

它通常用百分比表示,即能量输入和输出之间的比例。

高热电转换效率意味着制冷片能够以更少的能量消耗提供更大的制冷效果。

4.工作温度范围:半导体制冷片的工作温度范围通常指制冷片能够制冷的最低和最高温度。

不同型号的制冷片能够实现的工作温度范围可能会有所不同,因此选择适合特定需求的制冷片时必须确保其适用于所需的工作温度范围。

5.环境要求:半导体制冷片对环境条件的要求也是需要考虑的参数。

比如,制冷片可能对湿度、高温、尘埃等环境因素有一定的限制。

使用者应根据其具体的使用环境来选择适合的制冷片。

6.外形尺寸和重量:制冷片的外形尺寸和重量也是需要考虑的因素。

不同应用场景和需求可能需要不同尺寸和重量的制冷片,因此根据实际需要选择适当的型号。

7.寿命和可靠性:寿命和可靠性是制冷片的重要指标。

寿命高的制冷片可以长时间稳定工作,而可靠性高的制冷片能够减少维修和更换的频率。

8.应用范围:不同型号的半导体制冷片适用于不同的应用领域,如电子设备制冷、医疗仪器、光学元件制冷等。

选择适合的型号时需根据其特性和应用领域进行综合判断。

总之,半导体制冷片的技术参数包括制冷能力、电流和电压、热电转换效率、工作温度范围、环境要求、外形尺寸和重量、寿命和可靠性以及应用范围等。

通过了解这些参数,可以选择适合的半导体制冷片以满足具体的冷却需求。

半导体制冷片规格书

半导体制冷片规格书

半导体制冷片规格书一、引言半导体制冷片是一种新型的热电转换器件,利用半导体材料的热电效应实现制冷。

本文旨在详细介绍半导体制冷片的规格和性能参数,以便用户选择合适的制冷片应用于各种场合。

二、制冷片结构半导体制冷片由多个热电偶和散热片组成。

热电偶是由两种不同材料的半导体片片对连接而成,形成p-n结。

当施加电压时,热电偶的一端吸收热量,另一端释放热量,实现制冷效果。

散热片则用于散热,保证制冷片的稳定工作。

三、性能参数1. 制冷温度范围:半导体制冷片的制冷温度范围是选择制冷片时需要考虑的重要参数。

根据需求选择制冷片的工作温度范围,通常在-40℃至100℃之间。

2. 制冷能力:制冷能力是指制冷片单位时间内所能吸收的热量。

制冷能力与电流大小成正比,通常以瓦特(W)为单位进行描述。

3. 制冷效率:制冷效率是指制冷片所提供的制冷能力与所消耗电能之间的比值。

制冷效率越高,表示单位能量下的制冷效果越好。

4. 电压:制冷片的工作电压是指制冷片所需要的驱动电压。

常用的工作电压为12V、24V等。

5. 电流:制冷片的工作电流是指制冷片在工作时所需要的电流大小。

通常以安培(A)为单位进行描述。

6. 尺寸:制冷片的尺寸是指制冷片的长、宽、高的尺寸大小。

根据应用场景的不同,选择合适尺寸的制冷片以确保安装方便。

四、选型指南1. 根据制冷温度范围选择:根据实际需求选择适合的制冷温度范围,确保制冷片能够满足所需的制冷效果。

2. 根据制冷能力选择:根据需要制冷的物体的热量大小,选择具备足够制冷能力的制冷片。

3. 根据制冷效率选择:制冷效率是一个重要指标,选择高效率的制冷片能够在同样的能耗下获得更好的制冷效果。

4. 根据电压和电流选择:根据实际的电源情况,选择合适的电压和电流的制冷片,确保能够正常工作。

5. 根据尺寸选择:根据应用场景的不同,选择合适尺寸的制冷片以确保安装方便,不影响整体设备的使用。

五、应用领域半导体制冷片广泛应用于各个领域,如电子设备、光电子、医疗仪器、航空航天等。

半导体制冷片型号

半导体制冷片型号

半导体制冷片型号
在制冷技术领域,半导体制冷片是一种关键的元件,用于实现小型制冷设备的
制冷效果。

不同的半导体制冷片型号在制冷效率、功耗、尺寸等方面可能存在差异,选择合适的型号对于制冷系统的性能至关重要。

型号1:ZT-100
ZT-100型号的半导体制冷片具有较高的制冷效率,适用于对制冷效果要求较
高的场合。

该型号制冷片采用先进的热电耦合技术,能够实现快速制冷和稳定的温度控制。

此外,ZT-100还具有较低的功耗,适合需要长时间运行的场合。

型号2:DX-200
DX-200型号的半导体制冷片在尺寸较小的情况下具有较高的制冷效率。

该型
号制冷片采用紧凑设计,适用于空间有限的应用场景。

DX-200型号制冷片虽然功
耗较高,但能够在短时间内迅速降低温度,适合需要快速制冷的场合。

型号3:LT-300
LT-300型号的半导体制冷片具有宽温度范围和稳定性好的特点。

该型号制冷
片适用于需要在不同温度环境下稳定运行的场合,能够满足高温、低温等各种制冷需求。

LT-300型号制冷片虽然尺寸较大,但制冷效率高,功耗低,是一种多功能
的制冷元件。

以上介绍了三种不同型号的半导体制冷片,每种型号都具有各自的特点和适用
场合。

在选择半导体制冷片型号时,需要根据实际需求综合考虑制冷效率、功耗、尺寸等因素,以达到最佳的制冷效果。

【选型】如何计算和评估半导体制冷片TEC的制冷功率?

【选型】如何计算和评估半导体制冷片TEC的制冷功率?

【选型】如何计算和评估半导体制冷⽚TEC的制冷功率?很多⼯程师在使⽤半导体制冷⽚时,很难理解半导体制冷⽚的制冷功率到底是多少,如何评估使⽤时的制冷功率,在设计产品中不能很好把控设计状态,造成设计与预期不符的问题。

只有充分理解了半导体制冷⽚的数学模型,才能有效分析⼯作机理及更好的应⽤,直接关系到器件选型是否正确。

II-IV Marlow公司半导体制冷⽚具有⾼可靠性、⾼性能的特点,在医疗、通信、军⼯等⾼可靠性领域⼴泛应⽤,以XLT2420为例,分析TEC制冷功率问题。

XLT2420是II-IV Marlow公司推出的XLT系列半导体制冷⽚专门⽤于温度循环应⽤的⾼可靠性产品,能够满⾜100万次的温度循环,完全满⾜医疗PCR仪等⾼可靠性应⽤。

其采⽤特殊的合⾦焊料,能够保证在温度循环过程中,焊接点有⾜够的韧性,特殊的加⼯⼯艺和流程控制,保证了产品的可靠性与⼀致性。

其在27℃时的最⼤制冷功率为52w,最⼤⼯作电压与电流为14.4V/5.6A,典型参数与尺⼨如下图1所⽰。

图1 XLT2420外形尺⼨与典型参数其冷端的吸热功率数学模型为Qc=αNP T1 I – 0.5I2R – k(T2 – T1)其中R为N、P电偶臂的电阻,αNP 为N、P电偶臂的温差电动势总和,与制冷器的电偶臂对数有关,I为通过回路的电流,k为电偶臂的热阻总和。

同⼀款产品中αNP可以理解为固定不变的,内阻R也是给定的值,真正动态相关的主要有T1、T2、I. 在半导体制冷⽚⼯作时,αNP T1 I为冷端的帕尔帖吸收热,0.5I2R为电路中的焦⽿热(有⼀半产⽣于冷端),K(T2-T1)是热回流(热传导,有⾼温界⾯传导到低温界⾯).XLT2420⼯作在14.4V/5.6A时,其冷⾯的热量状态计算如下.图2 XLT2420在热⾯温度27℃时的参数状态图如上图2,在热负载等于0时,冷⾯吸热Qc=0w=αNP T1 I – 0.5I2R – k(T2 – T1)由Qmax=52w=αNP T I -0.5I2R(T=300K)可得, αNP=0.0514冷端电流产⽣的功率:0.5I2R=0.5x5.6x5.6x2.2=34.496w派尔帖吸热功率: αNP T1 I =69.485w温差传导热量功率:Q=K(T2-T1)=16.87w,得到热阻总和K=0.593通过上公式计算,得到半导体制冷⽚的诸多相关参数,在选择特定温度负载是可按公式Qload=αNP T1 I – 0.5I2R – k(T2 – T1)计算评估,可做⼀定的参考,在实际评估中,还需考虑各个参数随温度的变化,评估的结果会与实际测试结果有所偏移,需要⼯程师调试与评估。

半导体制冷片

半导体制冷片

半导体制冷片半导体制冷片,也叫热电制冷片,是一种热泵。

它的优点是没有滑动部件,应用在一些空间受到限制,可靠性要求高,无制冷剂污染的场合。

利用半导体材料的Peltier效应,当直流电通过两种不同半导体材料串联成的电偶时,在电偶的两端即可分别吸收热量和放出热量,可以实现制冷的目的。

它是一种产生负热阻的制冷技术,其特点是无运动部件,可靠性也比较高。

历史编辑半导体制冷片是由半导体所组成的一种冷却装置,于1960年左右才出现,然而其理论基础Peltiereffect可追溯到19世纪。

这现象最早是在1821年,由一位德国科学家ThomasSeeback首先发现,不过他当时做了错误的推论,并没有领悟到背后真正的科学原理。

到了1834年,一位法国表匠,同时也是兼职研究这现象的物理学家JeanPeltier,才发现背后真正的原因,这个现象直到近代随著半导体的发展才有了实际的应用,也就是[致冷器]的发明(注意,这时叫致冷器,还不叫半导体致冷器)。

由许多N型和P型半导体之颗粒互相排列而成,而NP之间以一般的导体相连接而成一完整线路,通常是铜、铝或其他金属导体,最后由两片陶瓷片像夹心饼干一样夹起来,陶瓷片必须绝缘且导热良好,N型半导体任何物质都是由原子组成,原子是由原子核和电子组成。

电以高速度绕原子核转动,受到原子核吸引,因为受到一定的限制,所以电子只能在有限的轨道上运转,不能任意离开,而各层轨道上的电子具有不同的能量(电子势能)。

离原子核最远轨道上的电子,经常可以脱离原子核吸引,而在原子之间运动,叫导体。

如果电子不能脱离轨道形成自由电子,故不能参加导电,叫绝缘体。

半导体导电能力介于导体与绝缘体之间,叫半导体。

半导体重要的特性是在一定数量的某种杂质渗入半导体之后,不但能大大加大导电能力,而且可以根据掺入杂质的种类和数量制造出不同性质、不同用途的半导体。

将一种杂质掺入半导体后,会放出自由电子,这种半导体称为N型半导体。

P型半导体P型半导体,是靠“空穴”来导电。

半导体制冷片选择

半导体制冷片选择

致冷片的性能在应用致冷片前,要进一步的了解它的性能,实际上致冷片的冷端从周围吸收的热Qπ外,还有两个,一个是焦耳热QJ;另一个是传导热QK。

电流从元件内部通过就产生焦耳热,焦耳热的一半传到冷端,另一半传到热端,传导热从热端传到冷端。

产冷量QC=Qπ-QJ-QK=(2P-2n).Tc.I-1/2j2R-K(Th-Tc)式中,R表示一对电偶的总电阻,K是总热导。

热端散掉的热Qh=Qπ+Qj-Qk=(2p-2n).Th.I+1/2I2R-K(Th-Tc)从上面两公式中可以看出,输入的电功率恰好就是热端散掉的热与冷端吸收的热之差,这就是“热泵”的一种:Qh-Qc=I2R=P由上式得出一个电偶在热端放出的热量Qh等于输入电功率与冷端产冷量之和,相反得出冷端产冷量Qc等于热端放出的热量与输入电功率之差。

Qh=P+Qc Qc=Qh-P致冷片的选择过程半导体致冷应用产品的心脏部分是半导体致冷片,根据半导体温差电堆的特点,弱点及应用范围,选用电堆时首先应确定以下几个问题:1、确定电堆的工作状态。

根据工作电流的方向和大小,就可以决定电堆的致冷,加热和恒温性能,尽管最常用的是致冷方式,但也不应忽视它的致热和恒温性能。

2、确定致冷时热端实际温度。

因为电堆是温差片件,要达到最佳的致冷效果,电堆必须安装在一个良好的散热片上,根据散热条件的好坏,决定致冷时电堆热端的实际温度,要注意,由于温度梯度的影响,电堆热端实际温度总是要比散热片表面温度高,通常少则零点几度,多则高几度、十几度。

同样,除了热端存在散热梯度以外,被冷却的空间与电堆冷端之间也存在温度梯度。

3、确定电堆的工作环境和气氛。

这包括是工作在真空状况还是在普通大气,干燥氮气,静止或流动空气及周围的环境温度,由此来考虑保温(绝热)措施,并决定漏热的影响。

4、确定电堆工作对象及热负载的大小。

除了受热端温度影响以外,电堆所能达到的最低温度或最大温差是在空载和绝热两个条件下确定的,实际上工作的,电堆既不可能真正绝热,也必须有热负载,否则无意义。

半导体制冷片的国内外标准

半导体制冷片的国内外标准

半导体制冷片在国内外有一些标准,包括性能稳定性、温度控制精度和能耗等方面。

在性能稳定性方面,半导体制冷片应具有稳定的性能,包括制冷效果、温度控制精度、能耗等。

在长期使用过程中,其制冷效果不应有明显的衰减。

在温度控制精度方面,半导体制冷片的温度控制精度应符合产品标准要求。

一般情况下,温度波动范围应保持在±1℃以内。

在能耗方面,半导体制冷片的能耗也是一个重要的考虑因素。

在制冷过程中,半导体制冷片需要消耗电能,因此需要对其能耗进行评估和控制。

此外,对于半导体制冷片的外观、尺寸和质量等方面也需要进行规定和要求。

这些标准有助于保证产品的质量和性能,同时也方便消费者进行选择和使用。

总的来说,半导体制冷片的国内外标准有很多,包括性能稳定性、温度控制精度、能耗、外观、尺寸和质量等方面。

这些标准对于产品的生产和使用都有重要的影响和作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

致冷片的性能在应用致冷片前,要进一步的了解它的性能,实际上致冷片的冷端从周围吸收的热Qπ外,还有两个,一个是焦耳热QJ;另一个是传导热QK。

电流从元件内部通过就产生焦耳热,焦耳热的一半传到冷端,另一半传到热端,传导热从热端传到冷端。

产冷量QC=Qπ-QJ-QK=(2P-2n).Tc.I-1/2j2R-K(Th-Tc)式中,R表示一对电偶的总电阻,K是总热导。

热端散掉的热Qh=Qπ+Qj-Qk=(2p-2n).Th.I+1/2I2R-K(Th-Tc)从上面两公式中可以看出,输入的电功率恰好就是热端散掉的热与冷端吸收的热之差,这就是“热泵”的一种:Qh-Qc=I2R=P由上式得出一个电偶在热端放出的热量Qh等于输入电功率与冷端产冷量之和,相反得出冷端产冷量Qc等于热端放出的热量与输入电功率之差。

Qh=P+Qc Qc=Qh-P致冷片的选择过程半导体致冷应用产品的心脏部分是半导体致冷片,根据半导体温差电堆的特点,弱点及应用范围,选用电堆时首先应确定以下几个问题:1、确定电堆的工作状态。

根据工作电流的方向和大小,就可以决定电堆的致冷,加热和恒温性能,尽管最常用的是致冷方式,但也不应忽视它的致热和恒温性能。

2、确定致冷时热端实际温度。

因为电堆是温差片件,要达到最佳的致冷效果,电堆必须安装在一个良好的散热片上,根据散热条件的好坏,决定致冷时电堆热端的实际温度,要注意,由于温度梯度的影响,电堆热端实际温度总是要比散热片表面温度高,通常少则零点几度,多则高几度、十几度。

同样,除了热端存在散热梯度以外,被冷却的空间与电堆冷端之间也存在温度梯度。

3、确定电堆的工作环境和气氛。

这包括是工作在真空状况还是在普通大气,干燥氮气,静止或流动空气及周围的环境温度,由此来考虑保温(绝热)措施,并决定漏热的影响。

4、确定电堆工作对象及热负载的大小。

除了受热端温度影响以外,电堆所能达到的最低温度或最大温差是在空载和绝热两个条件下确定的,实际上工作的,电堆既不可能真正绝热,也必须有热负载,否则无意义。

5、确定致冷片的级数。

电堆级数的选定必须满足实际温差的要求,即电堆标称的温差必须高于实际要求的温差,否则达不到要求,但是级数也不能太多,因为电堆的价格随着级数的增加而大大提高。

6、电堆的规格。

选定电堆的级数以后,就可以选定电堆的规格,特别是电堆的工作电流。

因为同时能满足温差及产冷的电堆有好几种,但是由于工作条件不同,通常选用工作电流最小的电堆,因为这时配套电源费用较小,然而电堆的总功率是决定因素,同样的输入电功率减少工作电流就得增加电压(每对元件0.1v),因而元件对数就得增加。

7、确定电堆的数量。

这是根据能满足温差要求的电堆产冷总功率来决定的,它必须保证在工作温度时电堆产冷量的总和大于工作对象热负载的总功率,否则无法达到要求。

电堆的热惯性非常小,空载下不大于一分钟,但是由于负载的惯性(主要是由于负载的热容量造成的),因此实际要达到设定温度时的工作速度要远远大于一分钟,多时达几小时。

如工作速度要求愈大,电堆的数量也就愈多,热负载的总功率是由总热容量加上漏热量(温度愈低、漏热量愈大)。

上述七个方面是选用电堆时考虑的一般原则,根据上述原用户首先应根据需要提出要求来选择致冷片件。

一般的要求:①、给定使用的环境温度Th℃②、被冷却的空间或物体达到的低温度Tc℃③、已知热负载Q(热功率Qp、漏热Qt)W已知Th、Tc和Q,再根据温差致冷片的特性曲线就可估算所需的电堆及电堆数量。

1、确定致冷片的型号规格2、选定型号后,查阅该型号的温差电致冷特性曲线图。

3、由使用环境温度和散热方式确定致冷片的热端温度Th,得出相近的Tc。

4、在相应的特性曲线图中查出冷端Qc的产冷量。

5、由所需的产冷量Q除以每个电堆的产冷量Qc就得到所需的电堆数量N=Q/Qc■GL模組(半導體製冷片)GLII Modulemodel numberImax Vmax(A)(V)ΔTmax(℃)Qmax(W)ΔTmax(℃)Qmax(W)ExternalDimensions(mm) Th=27℃Th=50℃Lc Wc Lh Wh HFPH1-3102NC 3.8 4.4 5.015.015.04.70 FPH1-7102NC 2.08.870.010.277.011.220.020.0FPH1-12702AC15.718.219.530.030.0 4.75FPH1-3103NC 3.87.38.015.015.03.80 FPH1-7103NC 3.08.870.016.677.018.020.020.0FPH1-12703AC15.729.832.530.030.0 3.85FPH1-3104NC 3.88.69.515.015.03.970.077.0 3.60 FPH1-7104NC8.818.720.920.020.0FPH1-12704AC 15.7 35.2 39.0 30.0 30.0 3.65FPH1-3106NC 3.8 13.0 14.3 15.0 15.03.10FPH1-7106NC6.08.8 70.029.7 77.032.7 20.0 20.0FPH1-12706AC15.753.159.1 30.0 30.0 3.15FPH1-1707NC2.1 7.4 8.2 15.0 15.03.90FPH1-3107NC 3.8 13.614.9 20.0 20.0 6.070.077.0FPH1-7107AC 8.8 31.1 34.230.030.03.95FPH1-12707AC15.755.661.0 40.0 40.0FPH1-1708NC2.1 10.3 11.3 15.0 15.03.40FPH1-3108NC 3.8 18.820.8 20.0 20.0 8.570.077.0FPH1-7108AC 8.8 43.1 48.030.030.03.45FPH1-12708AC15.777.185.0 40.0 40.0GLII Module / 2-Tier Cascade Modulemodel numberImax Vmax(A) (V)ΔTmax (℃)Qmax (W)ΔTmax (℃)Qmax (W)External Dimensions (mm)Th=27℃ Th=50⊥Lc Wc Lh Wh HFPK2-19808NC8.516.185.051.695.058.040.040.07.05<<<Test Report of GLII ModuleGL 模組通用規格1. 最大耐熱溫度:150℃(保證使用溫度範圍:—40~100℃)2. 允許的最大壓縮載荷:1MPa3. 引線規格:PVC UL 規格品4. 耐濕密封:KE347(信越有機矽類)或者以近似產品密封模組的面。

Standard Modulemodel numberImax(A)Vmax (V)ΔTmax Qmax External Dimensions (℃) (W) (mm)Th=27℃ L W HTEC1-1703 2.1 3.9 15 15 TEC1-3103 3.8 7.020 20 TEC1-35033.54.2 688.0 15 TEC1-7103 8.6 16.030304.7TEC1-12703 15.4 29.0 40 40TEC1-1704 2.1 4.2 15 15 TEC1-3104 3.8 7.5 20 20 TEC1-35044.04.2 688.4 15 TEC1-7104 8.6 17.030304.7TEC1-12704 15.4 32.0 40 40TEC1-1705 2.1 5.5 15 15 TEC1-3105 3.8 10.0 20 20 TEC1-35055.04.2 68 11.0 15 TEC1-7105 8.6 23.030304.1TEC1-12705 15.4 41.0 40 40TEC1-1706 2.1 7.1 15 15 TEC1-3106 3.8 13.0 20 20 TEC1-35066.04.2 68 14.5 15 TEC1-7106 8.6 29.030304.0TEC1-12706 15.4 53.0 40 40TEC1-1707 2.1 7.5 15 15 TEC1-3107 3.8 13.6 20 20 TEC1-35077.04.2 68 15.4 15 TEC1-7107 8.6 31.030303.7TEC1-12707 15.4 55.0 40 40TEC1-1708 2.1 10.0 15 15 TEC1-3108 3.8 18.0 20 20 TEC1-35088.54.2 68 20.0 15 TEC1-7108 8.6 42.030303.8TEC1-12708 15.4 75.0 40 40TEC1-1271212.015.468 110.040403.7TEC1-12715 15.0 130.050 50 3.5 TEC1-6308 7.6 37.4 20 3.8 TEC1-19908 8.5118.0 4040 TEC1-1991313.024.1200.0 5050 3.5TES1-31023.83.71515TES1-7102 2.08.6 668.5 20 20 5.1TES1-12702 15.4 15.2 30 30TES1-31033.86.51515TES1-7103 3.08.6 6615.0 20 20 3.8TES1-12703 15.4 27.0 30 30TES1-31043.88.11515TES1-7104 4.08.6 66 18.7 20 20 3.6TES1-12704 15.4 33.4 30 30TES1-31063.812.21515TES1-7106 6.08.6 66 27.9 20 20 3.3TES1-12706 15.450.5 30 30TES1-143044.017.366 4040403.7TEC1-602525.86.368125.0Standard Module / 2-Tier Cascade ModuleLh=48 Wh=48Lc=40 Wc=40 5.5model numberImax(A)Vmax (V)ΔTmax (℃)Qmax (W)External Dimensions (mm)Th=27℃Lc WcLh WhHTEC2-198088.514.985.0 50.040406.8。
