电路图基础知识教程
图解电路图基础知识大全
2018年图解电路图基础知识大全如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
教你三步看懂电路图 如何从零开始学电路基础
教你三步看懂电路图如何从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编
就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习
教程，供参考！
电路的最基本知识有哪些1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内
通过导体横载面的电量(C)，t:时间(s)｝
2.欧姆定律：I=U/R {I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝
3.电阻、电阻定律：R=ρL/S{ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横
截面积(m2)｝
4.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外
{I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝
5.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝
6.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝
7.纯电阻电路中:由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R
8.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝
9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)
电阻关系(串同并反) R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+。
电路图基础知识教程
电源电路单元按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（1 ）半波整流半波整流电路只需一个二极管，见图2 （a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电（2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （b ）。
负载R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（3 ）全波桥式整流用4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2 （c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图2 （d ）是一个二倍压整流电路。
当U2 为负半周时VD1 导通，C1 被充电，C1 上最高电压可接近1.4U2 ；当U2 正半周时VD2 导通，C1 上的电压和U2 叠加在一起对C2 充电，使C2 上电压接近2.8U2 ，是C1 上电压的2 倍，所以叫倍压整流电路。
电路图常用知识点总结
电路图常用知识点总结哎呀，说起电路图，那可真是让人又爱又恨！今天我就来好好跟您唠唠这电路图里那些常用的知识点。
咱先从最基础的开始，那就是电路的组成部分。
一个完整的电路，就像是一个小团队，得有电源、导线、开关和用电器。
电源就好比是这个团队的“动力源”，没有它，整个电路就像没吃饱饭的人，没力气干活。
像咱们平时用的电池，那就是常见的电源啦。
导线呢，就像是连接团队成员的“桥梁”，负责把电从电源输送到各个地方。
开关呢，就像是个“指挥官”，掌控着电路的通断，想开就开，想关就关，全听它的。
而用电器，那就是干活儿的“成员”啦，比如灯泡、电机啥的，它们靠电来工作，给咱们带来光明或者实现其他功能。
再来说说电路的连接方式，这主要有串联和并联两种。
串联电路就像是串糖葫芦，电流只有一条路可走，各个元件顺次连接。
比如说，几个小灯泡串在一起，一个不亮，其他的都跟着不亮，因为电流必须挨个通过它们。
并联电路呢，就像多条道路同时通行，电流可以分开走。
家里的电灯、插座啥的，基本上都是并联的，这样一个坏了，其他的还能正常工作，互不影响。
然后就是电流、电压和电阻啦。
电流就像是水流，从电源的正极出发，经过电路，再回到负极。
电流的大小用安培（A）来衡量。
电压呢，您就可以想象成是推动电流流动的“压力”，电源提供电压，让电流能够跑起来。
电压的单位是伏特（V）。
电阻则是阻碍电流流动的“小捣蛋鬼”，不同的材料、长度、横截面积都会影响电阻的大小。
电阻的单位是欧姆（Ω）。
说到电阻，就得提一提欧姆定律。
这可是个重要的家伙！它说的是电流（I）等于电压（U）除以电阻（R），也就是 I ＝ U ／ R 。
通过这个定律，咱们能算出电路中的很多关键数据。
还有电路中的短路和断路，这俩可是让人头疼的问题。
短路就像是电路里出现了“抄近道”的情况，电流不经过用电器，直接从导线跑过去了，这样很容易出危险，搞不好会引发火灾啥的。
断路呢，就是电路断开了，电流走不通，就像路中间有个大坑，过不去啦。

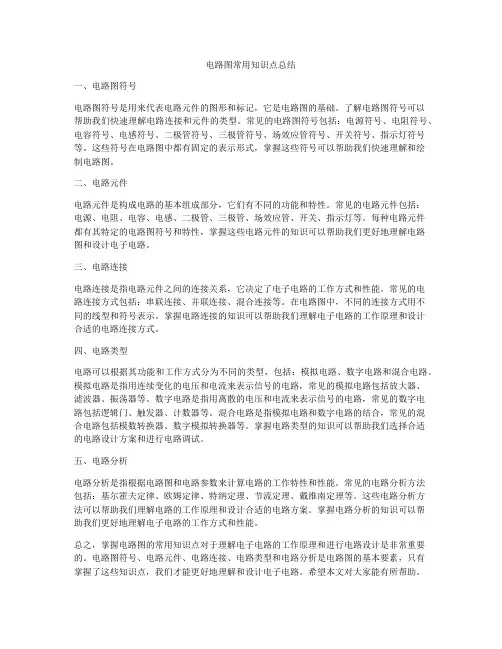

电路图常用知识点总结
电路图常用知识点总结一、电路图符号电路图符号是用来代表电路元件的图形和标记，它是电路图的基础。
了解电路图符号可以帮助我们快速理解电路连接和元件的类型。
常见的电路图符号包括：电源符号、电阻符号、电容符号、电感符号、二极管符号、三极管符号、场效应管符号、开关符号、指示灯符号等。
这些符号在电路图中都有固定的表示形式，掌握这些符号可以帮助我们快速理解和绘制电路图。
二、电路元件电路元件是构成电路的基本组成部分，它们有不同的功能和特性。
常见的电路元件包括：电源、电阻、电容、电感、二极管、三极管、场效应管、开关、指示灯等。
每种电路元件都有其特定的电路图符号和特性，掌握这些电路元件的知识可以帮助我们更好地理解电路图和设计电子电路。
三、电路连接电路连接是指电路元件之间的连接关系，它决定了电子电路的工作方式和性能。
常见的电路连接方式包括：串联连接、并联连接、混合连接等。
在电路图中，不同的连接方式用不同的线型和符号表示。
掌握电路连接的知识可以帮助我们理解电子电路的工作原理和设计合适的电路连接方式。
四、电路类型电路可以根据其功能和工作方式分为不同的类型，包括：模拟电路、数字电路和混合电路。
模拟电路是指用连续变化的电压和电流来表示信号的电路，常见的模拟电路包括放大器、滤波器、振荡器等。
数字电路是指用离散的电压和电流来表示信号的电路，常见的数字电路包括逻辑门、触发器、计数器等。
混合电路是指模拟电路和数字电路的结合，常见的混合电路包括模数转换器、数字模拟转换器等。
掌握电路类型的知识可以帮助我们选择合适的电路设计方案和进行电路调试。
五、电路分析电路分析是指根据电路图和电路参数来计算电路的工作特性和性能。
常见的电路分析方法包括：基尔霍夫定律、欧姆定律、特纳定理、节流定理、戴维南定理等。
这些电路分析方法可以帮助我们理解电路的工作原理和设计合适的电路方案。
掌握电路分析的知识可以帮助我们更好地理解电子电路的工作方式和性能。
总之，掌握电路图的常用知识点对于理解电子电路的工作原理和进行电路设计是非常重要的。

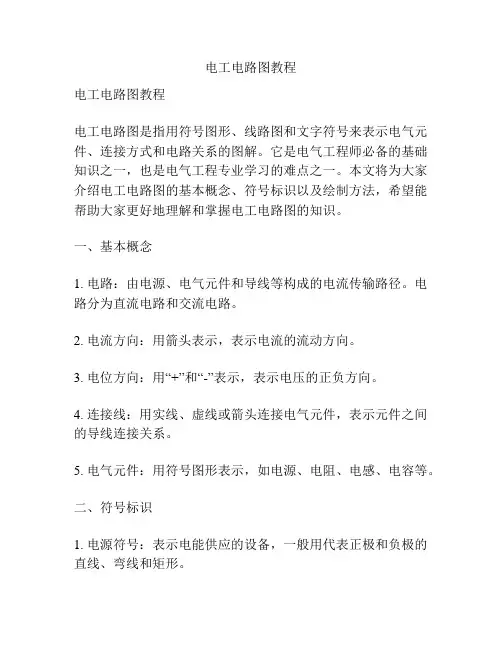

电工电路图教程
电工电路图教程电工电路图教程电工电路图是指用符号图形、线路图和文字符号来表示电气元件、连接方式和电路关系的图解。
它是电气工程师必备的基础知识之一，也是电气工程专业学习的难点之一。
本文将为大家介绍电工电路图的基本概念、符号标识以及绘制方法，希望能帮助大家更好地理解和掌握电工电路图的知识。
一、基本概念1. 电路：由电源、电气元件和导线等构成的电流传输路径。
电路分为直流电路和交流电路。
2. 电流方向：用箭头表示，表示电流的流动方向。
3. 电位方向：用“+”和“-”表示，表示电压的正负方向。
4. 连接线：用实线、虚线或箭头连接电气元件，表示元件之间的导线连接关系。
5. 电气元件：用符号图形表示，如电源、电阻、电感、电容等。
二、符号标识1. 电源符号：表示电能供应的设备，一般用代表正极和负极的直线、弯线和矩形。
2. 开关符号：表示电路的开关，一般用直线和开关触头的图形。
3. 电阻符号：用符号表示电阻，一般用具有直线英文字母“R”的图形。
4. 电容符号：用符号表示电容，一般用平行的两条带有“C”字母的直线。
5. 电感符号：用符号表示电感，一般用上下两端带有相互关联的“L”字母的图形。
6. 灯泡符号：表示灯泡，一般用图形中带有波浪线的图形。
7. 安装符号：表示元件的安装方式，如固定或插拔，一般用点划线、虚线和箭头。
三、绘制方法1. 初步确定电路的连接方式和元件的种类：根据要设计的电路的功能需求，确定电源、开关和电气元件的种类和数量。
2. 选择合适的电气元件符号：对于不同种类的电气元件，选择相应的符号进行绘制。
3. 开始绘制：采用绘图工具，如纸和铅笔、CAD软件等，按照电气元件的连接方式和电路的拓扑结构，将电路图绘制在图纸或软件上。
4. 添加文字标识：在电路图中添加文字标识，表示元件的参数、连接方式和电路的功能信息。
5. 检查和修正：绘制完成后，对电路图进行检查，保证电路图的正确性和完整性。
如果发现错误或遗漏，进行及时修正。
电路图的基本知识
电路图的基本知识电路图的基本知识一、电子电路图的意义电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高了工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印板图等(一)原理图原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。
这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。
分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。
(二)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电路的依据。
(三)装配图它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。
(完整版)电工识图基础知识
4）继电器、接触器的触头按吸引线圈未通电状态画，按钮、行程开关的触点 按不受外力作用时的状态画。
5）有直接电联系的十字交叉导线连接点必须用黑圆点表示，否则不画黑圆点。
电动机正反转原理图
QS L1 L2 L3
• 第一步：看电源。首先看清电源的种类．是交流还是直流。其次．要看清辅助电路的 电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来， 其电压为380V。我们现在一般用220V控制
• 也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔 离电源变压器接来，电压有140、127、36、6.3V等。辅助电路为直流时，直流电源可 从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电 路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时 电路元件不动作；电压高时，则会把电器元件线圈烧坏。
• 了解电、电气图中的各种标号
类别 A B
名称
电桥 晶体管放大器 集成电路放大器 磁放大器 电子管放大器 印制电路板
压力变换器 位置变换器 旋转变换器（测速发电机） 温度变换器 速度变换器
符号
AB AD AJ AM AV AP
BP BQ BR BT BV
• 第四步：看电源。要了解电源电压等级，是380V还是220V，是从母线汇流排供电还 是配电屏供电，还是从发电机组接出来的
2．看辅助电路的步骤
• 辅助电路包含控制电路、信号电路和照明电路。分析控制电路。根据主电路中各电动 机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路“化整 为零”，按功能不同划分成若干个局部控制线路来进行分析。如果控制线路较复杂， 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。
初中物理电路图知识点总结归纳
初中物理电路图知识点总结归纳电路图是物理学习中非常重要的工具，它能够清晰、简洁地表示电路中各个元件的连接方式和电流的流动方向。
掌握电路图的基本知识点，对于理解电路原理和解题非常有帮助。
本文将对初中物理电路图的知识点进行总结归纳，帮助大家更好地理解和掌握这一内容。
1. 电源符号电源符号是电路图的起始点，表示电流的起点和终点。
常见的电源符号有电池和电源线。
电池一般用简化的长方形或圆柱体表示，加号表示正极，减号表示负极。
电源线用直线和短线段表示，箭头指向电流流动的方向。
2. 元件符号电路图中的元件符号用来表示各种电子器件，如电阻、电容、电感、开关等。
常见的元件符号有以下几种：- 电阻：用波浪线表示，通过波浪线的数量来表示电阻的大小。
- 电容：用两个平行的直线表示，之间带有一个小曲线。
- 电感：用两个相邻的密封的螺线圈表示。
- 开关：用长方形表示，带有一个交叉的线段。
3. 连接线和交叉点在电路图中，连接线表示各个元件之间的连接方式，箭头表示电流的流动方向。
交叉点表示连接线的交叉或者分支，用空心点表示。
4. 并联与串联在电路图中，元件可以通过并联和串联的方式连接。
并联是指将两个或多个元件的一个端点连接到一起，另一个端点也连接到一起，形成一个实心节点。
并联的特点是电压相同，电流相加。
串联是指将两个或多个元件逐个连接起来，形成一个线性的电路。
串联的特点是电流相同，电压相加。
5. 简化电路图为了简化复杂的电路图，可以使用等效电路图进行替代。
等效电路图是在原电路图的基础上，采用更简单的元件符号表示。
这样可以更清晰地表达电路的结构和特性，方便理解和分析。
6. 空路与短路空路是指电路中的两个节点没有连接，电流无法流通。
短路是指电路中两个节点直接连接，电流会以最短路径流过短路点，导致电路中其他部分的元件失去作用。
7. 电流的表示在电路图中，电流通常用字母 "I" + 数字表示，如I1、I2等。
通过电流大小和箭头的方向，可以确定电流的大小和流动方向。
初中物理电路图知识点归纳总结
初中物理电路图知识点归纳总结电路图是物理学中重要的概念工具，用以图形化地表示电路中的元件、连接方式和电流流动方向等信息。
通过学习和理解电路图，我们可以更好地理解电路的工作原理和电流的运动规律。
下面是对初中物理电路图的知识点进行归纳总结。
一、电路图的基本元素在电路图中，常用的基本元素有电源、导线和电器元件。
1. 电源：电源是电路中提供电力供给的装置，常见的有电池、发电机等。
电源的正极用“+”表示，负极用“-”表示。
2. 导线：导线用以连接电路中的各个元件，一般用直线表示，不考虑导线的电阻。
3. 电器元件：电器元件是电路中能够对电流产生作用的物体，常见的有电灯泡、电阻器、开关等。
在电路图中，电器元件用图形符号表示。
二、电路图中的图形符号为了简化电路图的表示，电器元件使用统一的图形符号来代表。
1. 电源的图形符号：电源符号由一个长直线和一个加号“+”或减号“-”组成。
2. 导线的图形符号：导线一般用直线表示，连接其它元件。
3. 电阻器的图形符号：电阻器的图形符号是一个带有波浪线的长方形。
4. 电灯泡的图形符号：电灯泡的图形符号是一个带有斜线的圆圈。
5. 开关的图形符号：开关的图形符号是一个带有“开”和“关”字样的图形。
三、电路图中的连接方式电路图中，元件之间的连接方式对电路的工作状态和电流的流动方向有直接影响。
1. 串联连接：串联连接是指将多个元件依次连接在同一路径上，电流只能沿着一条路径流动。
串联连接时，电流强度相同，电压之和等于总电压。
2. 并联连接：并联连接是指将多个元件同时连接在两个相同的节点上，电流在各个分支中同时流动。
并联连接时，电压相同，电流之和等于总电流。
3. 混联连接：混联连接是串联连接和并联连接的组合，既有串联分支，又有并联分支。
四、电路图中的电流流动方向电路图中，电流的流动方向表示电子流动的方向，规定了正负极之间的电流方向。
电流的流动方向通常用箭头表示，箭头的方向指向电流的流动方向。
电气图基本知识
第一章电气图基本知识第一节图纸一、图纸幅面与格式1．图纸图纸是工程技术界的共同语言。
设计部门用图纸表达设计思想；施工部门用图纸编制施工计划、准备材料、组织施工；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维护和管理等。
当今社会如果一个人缺乏一定的读图能力和一些必要的绘图能力，那就会成为“图盲”，很难从事工程技术方面的任何工作。
图纸的种类很多，我们常见的工程图主要有三大类，即机械图、建筑图和电气图。
每类图纸都有各自的特点，各自的表达形式和表示方法。
但也有许多基本的规定和格式是各种图纸都应共同遵守的，如图纸的幅面、图标，图线等。
2．幅面尺寸及代号绘制工程图样时所用的图纸幅面按标准规定分为两类：一类是优先采用的图纸幅面，也称基本幅面；另一类是加长后的图纸幅面。
电气图纸采用的基本幅面有五种，分别用AO、A1、A2、A3和A4表示。
各种图纸幅面的短边和长边均分别用B和L表示。
基本幅面的代号和相应尺寸见表1—1。
基本幅面不够用时可采用加长的幅面。
为便于晒图、装订和保管，幅面加长的图纸应遵守以下规定：①对A0、A2、A4三种幅面的加长量按AO幅面长边的八分之一的倍数增加，对A1、A3两种幅面的加长量按A0幅面短边的四分之一的倍数增加；②对AO、A1幅面也允许同时加长两边，但A0幅面短边不超过1051mm，A1幅面短边的加长量不超过743mm，长短边同时加长的幅面见图1—1中的虚线部分。
加长幅面不再另给代号，其尺寸仍为短边X长边，如420~743，105]X1338。
在ISO标准中，为了使用方便，对某些加长图纸也给出幅面代号，其幅面代号和相应尺寸见表1—2。
3．图纸幅面的选择在保证幅面布局紧凑、清晰和使用方便的前提下，图纸幅面的选择还应考虑：①所设计对象的规模和复杂程度；②由简图种类所确定的资料的详细程度；⑧尽量选用较小幅面；4．图纸幅面的分区为了便于确定图上的内容、补充、更改及组成部分等的位置，可以在各种幅面的图纸上分区，如图1—2所示。
初中物理电路图基础知识分析讲解
初中物理电路图基础知识分析讲解初中物理是我们学生们必须学习的一门科目，其中涉及到诸如电路图等相关知识点。
以下将分别从电路图的基本构成、电路图的符号、电路图的绘制要点解析电路图的基础知识。
一、电路图的基本构成电路图通常由电源、导线、电器元件等多个构成要素组成。
电源常为电池、电源等，导线则是将电器元件连接起来的必要媒介，电器元件便是电路图的核心所在，如电阻、电容、电感器、开关等。
二、电路图的符号电路图的符号种类繁多，常见符号如下：1、电源符号电池、电源的电压符号一般用标准化的符号表示，电极上的符号是阴、阳极。
2、导线符号通常为一条细线，表示导体，若箭头指向线上，则表示电流方向;若箭头指向线外，则表示电流方向与箭头相反。
3、电阻符号电阻的符号为一个长方形，但注意电阻值应显示在内。
4、电容符号电容器的符号通常表示为两个平行的平板或圆轮，两平板间有空气介质或其他绝缘物质隔开。
5、开关符号开关代表前后连接或断开连接两电路的元件。
通常有普通开关、双刀双掷开关、三刀双掷开关等。
三、电路图的绘制要点要绘制清晰、准确、规整的电路图，我们需要遵循一定的原则和要点，具体如下：1、线条的规范化线条是电路图的重要组成部分，画线时应符合规范，如线宽应左高右低，粗细应随用途不同而变化。
2、符号选用妥当符号应以标准化、规范化的符号为主，有些不能选用标准符号的，可以用各种容易理解的字符代替。
3、杂物限制尽可能使用整齐，美观的排列方式，避免线路居长而乱的不锻炼。
综上所述，电路图是初中物理中的一个重要内容，掌握电路图的基本构成、符号和绘制要点是学生们取得好成绩的不可或缺的步骤。
在实践中，我们需要结合实际问题运用所学的知识，用电路图的方式来展示我们的解题思路和理解层次，更加高效地完成学业需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源电路单元按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。
负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 （ d ）是一个二倍压整流电路。
当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是C1 上电压的 2 倍，所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（ 2 ）电感滤波把电感和负载串联起来，如图 3 （ b ），也能滤除脉动电流中的交流成分。
（ 3 ） L 、 C 滤波用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为 L 型，见图 3 （ c ）。
用 1 个电感和 2 个电容的滤波电路因为象字母“ π ”，被称为π 型，见图 3 （ d ），这是滤波效果较好的电路。
（ 4 ） RC 滤波电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。
同样，它也有 L 型，见图 3 （ e ）；π 型，见图 3 （ f ）。
四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。
(1 ）稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路，见图 4 （ a ）。
图中 R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值 V Z 。
(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图4 （ b ）、（ c ）。
它是从取样电路（ R3 、 R4 ）中检测出输出电压的变动，与基准电压（ V Z ）比较并经放大器（ VT2 ）放大后加到调整管（ VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（ 3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4 （ d ）。
图中电感 L 和电容 C 是储能和滤波元件，二极管 VD 是调整管在关断状态时为 L 、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是 : 从取样电路（ R3 、 R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（ VT ）的导通和截止时间的。
如果输出电压 U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使 L 、 C 储能电路得到更多的能量，结果是使输出电压 U 0 被提升，达到了稳定输出电压的目的。
（ 4 ）集成化稳压电路近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。
目前用得较多的有三端集成稳压器，有输出正电压的 CW7800 系列和输出负电压的 CW7900 系列等产品。
输出电流从 0.1A ～ 3A ，输出电压有 5V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 等多种。
这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少，稳压精度高，工作可靠，一般不需调试。
图 4 （ e ）是一个三端稳压器电路。
图中 C 是主滤波电容， C1 、 C2 是消除寄生振荡的电容 ,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时，应该：① 先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。
② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。
例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。
③ 因为晶体管有 NPN 和 PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。
④ 熟悉某些习惯画法和简化画法。
⑤ 最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例 1 电热毯控温电路图 5 是一个电热毯电路。
开关在“ 1 ”的位置是低温档。
220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约 100 伏的脉动直流电，发热不高，所以是保温或低温状态。
开关扳到“ 2 ”的位置， 220 伏市电直接接到电热毯上，所以是高温档。
例 2 高压电子灭蚊蝇器图 6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达 1100 伏，把这个直流高压加到平行的金属丝网上。
网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后，电容器又被充电，电网又恢复高压。
这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。
例 3 实用稳压电源图 7 是一个实用的稳压电源。
输出电压 3 ～ 9 伏可调，输出电流最大100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:① 整流桥的画法和图 2 （ c ）不同，实际上它就是桥式整流电路。
② 这个电路使用 PNP 型锗管，所以输出是负电压，正极接地。
③ 用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是 0.3 伏， 2CP 型约是 0.7 伏， 2CZ 型约是 1 伏。
图中用了两个 2CZ 二极管作基准电压。
④ 取样电阻是一个电位器，所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
（ 1 ）共发射极放大电路图 1 （ a ）是共发射极放大电路。
C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。
1 、 3 端是输入， 2 、 3 端是输出。
3 端是公共点，通常是接地的，也称“地”端。
静态时的直流通路见图 1 （ b ），动态时交流通路见图 1 （ c ）。
电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。
（ 2 ）分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。
基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。
发射极中增加电阻 RE 和电容 CE ， CE 称交流旁路电容，对交流是短路的； RE 则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。
如果送回部分和原来的输入部分是相减的，就是负反馈。
图中基极真正的输入电压是 RB2 上电压和 RE 上电压的差值，所以是负反馈。
由于采取了上面两个措施，使电路工作稳定性能提高，是应用最广的放大电路。
