机械设计章节练习题——齿轮机构
机械原理及设计思考题练习题 (3)

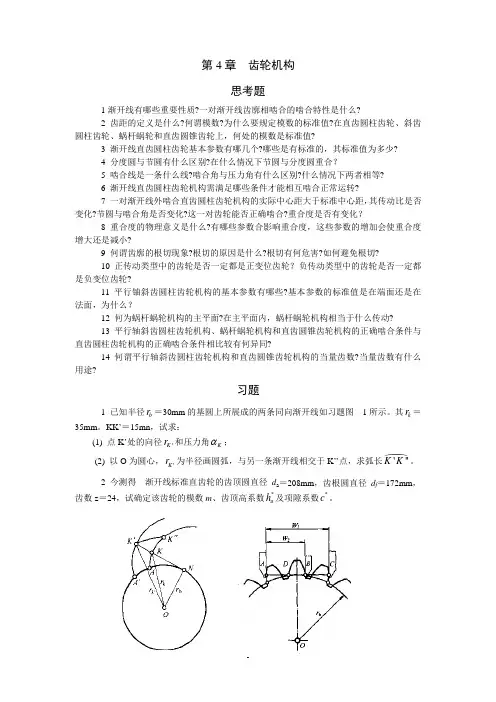

1第4章 齿轮机构思考题1渐开线有哪些重要性质?一对渐开线齿廓相啮合的啮合特性是什么?2 齿距的定义是什么?何谓模数?为什么要规定模数的标准值?在直齿圆柱齿轮、斜齿圆柱齿轮、蜗杆蜗轮和直齿圆锥齿轮上，何处的模数是标准值?3 渐开线直齿圆柱齿轮基本参数有哪几个?哪些是有标准的，其标准值为多少?4 分度圆与节圆有什么区别?在什么情况下节圆与分度圆重合？5 啮合线是一条什么线?啮合角与压力角有什么区别?什么情况下两者相等?6 渐开线直齿圆柱齿轮机构需满足哪些条件才能相互啮合正常运转?7 一对渐开线外啮合直齿圆柱齿轮机构的实际中心距大于标准中心距，其传动比是否变化?节圆与啮合角是否变化?这一对齿轮能否正确啮合?重合度是否有变化？8 重合度的物理意义是什么?有哪些参数合影响重合度，这些参数的增加会使重合度增大还是减小?9 何谓齿廓的根切现象?根切的原因是什么?根切有何危害?如何避免根切?10 正传动类型中的齿轮是否一定都是正变位齿轮？负传动类型中的齿轮是否一定都是负变位齿轮?11 平行铀斜齿圆柱齿轮机构的基本参数有哪些?基本参数的标准值是在端面还是在法面，为什么？12 何为蜗杆蜗轮机构的主平面?在主平面内，蜗杆蜗轮机构相当于什么传动?13 平行轴斜齿圆柱齿轮机构、蜗杆蜗轮机构和直齿圆锥齿轮机构的正确啮合条件与直齿圆柱齿轮机构的正确啮合条件相比较有何异同?14 何谓平行轴斜齿圆柱齿轮机构和直齿圆锥齿轮机构的当量齿数?当量齿数有什么用途?习题1 已知半径b r ＝30mm 的基圆上所展成的两条同向渐开线如习题图 1所示。
其k r ＝35mm 。
KK’＝15mn ，试求：(1) 点K’处的向径'K r 和压力角K α；(2) 以O 为圆心，'K r 为半径画圆弧，与另一条渐开线相交于K’’点，求弧长 '''K K 。
2 今测得—渐开线标准直齿轮的齿顶圆直径d a ＝208mm ，齿根圆直径d f ＝172mm ，齿数z ＝24，试确定该齿轮的模数m 、齿顶高系数*a h 及项隙系数*c 。
第10章齿轮机构-答案详解
《机械设计基础》作业六一齿轮机构姓名 ___________ 班级 ________ 学号 _________ 成绩__________一、填空题：（24分）1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。
2、标准齿轮的概念是m a、ha*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶咼和齿根咼。
3、渐开线齿廓的正确啮合条件是m仁m 2,「1=「2;标准安装条件是分度圆与节圆重合;连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。
4、齿轮传动的实际啮合线为从动轮齿顶与啮合线交点B2，—直啮合到主动轮的齿顶与啮合线的交点B1为止，理论啮合线为两齿轮基圆的内公切线，即啮合极限点N占N2间的线段。
5、与标准齿轮比较，变位齿轮的齿厚、齿顶圆、齿根圆等参数发牛了变化，齿—数、模数、压力角等参数没有发生了变化。
在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚增加；基圆半径不变 :齿根高减小。
6以切削标准齿轮时的位置为基准，刀具的移动距离xm― 为变位量，刀具远离轮心的变位x>0 称正变位。
7、对渐开线直齿圆柱齿轮传动时，如重合度等于 1.3，这表示啮合点在法线方向移动一个法节的距离时，有百分之30 的时间是二对齿啮合，有百分之70的时间是一对齿啮合。
8、对无侧隙啮合的一对正传动齿轮来说，两轮分度圆的相对位置关系是相离____ ，齿顶高降低系数大于零。
9、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的顶线超过了啮合起始点。
10、一对渐开线直齿圆柱齿轮传动,其啮合角的数值与节圆上的压力角总是相等。
二、选择题（14分）1、渐开线在B —的压力角、曲率半径最小。
A.根圆B. 基圆C. 分度圆D.齿顶圆2、一对渐开线直齿圆柱齿轮的啮合线相切于_B ____ 。
A.两分度圆B. 两基圆C. 两齿根圆D.两齿顶圆3、渐开线齿轮的标准压力角可以通过测量—C—得。
机械设计基础第13章 齿轮传动习题解答
的接触强度弱？（2）哪个齿轮的弯曲强度弱？为什么？
解：(1)接触强度
相互啮合的一对齿轮，起接触应力相等，即σH1=σH2. 由题意可知，[σH]1=600MPa>[σH2]=500MPa， 因此，大齿轮的接触强度弱。
（2）弯曲强度 相互啮合的一对齿轮，其弯曲强度的大小主要取决于的
YFaYSa
的比值。
[σ F ]
可见,
YFa1YSa1 2.81.55 0.024
[σ F ]1
179
因此，大齿轮的弯曲强度弱。
YFa2YSa2 2.4 1.67 0.028
[σ F ]2
144
YFa1YSa1 YFa2YSa2
[σF]1 [σF]2
13.6受力分析题：图示为圆锥-圆柱齿轮传动装置。轮1为主动轮， 转向如图所示，轮3、4为斜齿圆柱齿轮。 (1)轮3、4的螺旋方向应如何选择，才能使轴Ⅱ上两齿轮的轴向力相 反? (2)画出齿轮2、3所受各分力的方向。
, F2 YFa 2YSa 2
}
40 42 20 70.98 245552Nmm
T2
F1 340 78.34 YFa1YSa1 2.8 1.55
F 2 280 70.98 YFa2YSa2 2.28 1.75
T1
n1 n2
245552 3 736657Nmm
2 1.85
2)计算接触强度允许的输出转矩 H

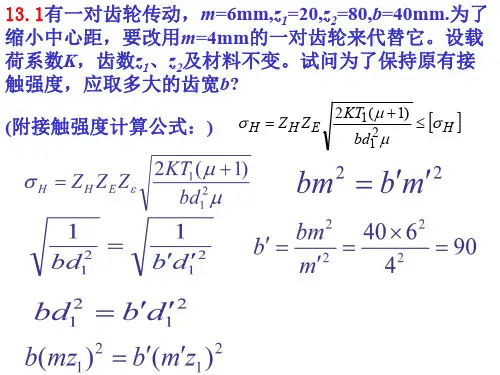

13.1有一对齿轮传动，m=6mm,z1=20,z2=80,b=40mm.为了 缩小中心距，要改用m=4mm的一对齿轮来代替它。设载
荷系数K，齿数z1、z2及材料不变。试问为了保持原有接 触强度，应取多大的齿宽b?
(附接触强度计算公式：)
H ZHZE
机械设计考研练习题-齿轮传动
齿轮传动一 选择题(1) 一般参数的闭式硬齿面齿轮传动的主要失效形式是 B 。
A. 齿面点蚀B. 轮齿折断C. 齿面磨损D. 齿面胶合(2) 在闭式齿轮传动中，高速重载齿轮传动的主要失效形式是 C 。
A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面磨粒磨损E. 齿面塑性变形(3) 对齿轮轮齿材料性能的基本要求是 A 。
A. 齿面要硬，齿心要韧B. 齿面要硬，齿心要脆C. 齿面要软，齿心要脆D. 齿面要软，齿心要韧(4) 已知一齿轮的制造工艺过程是：加工齿坯、滚齿、表面淬火和磨齿，则该齿轮的材料是 B 。
A. 20CrMnTiB. 40CrC. Q235D. ZCuSn5Pb5Zn5(5) 对于一对材料相同的软齿面齿轮传动，常用的热处理方法是 D 。
A. 小齿轮淬火，大齿轮调质B. 小齿轮淬火，大齿轮正火C. 小齿轮正火，大齿轮调质D. 小齿轮调质，大齿轮正火(6) 对于齿面硬度大于350HBS 的钢制齿轮，其加工的工艺过程一般为 C 。
A. 加工齿坯——淬火——切齿——磨齿B. 加工齿坯——切齿——磨齿——淬火C. 加工齿坯——切齿——淬火——磨齿D. 加工齿坯——淬火——磨齿——切齿(7) 斜齿轮和锥齿轮强度计算中的齿形系数Fa Y 和应力校正系数Sa Y 应按 B 查图表。
A. 实际齿数B. 当量齿数C. 不发生根切的最少齿数(8) 一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们齿面接触应力的关系是B 。
A. 2H 1H σσ<B. 2H 1H σσ=C. 2H 1H σσ>D. 可能相等，也可能不等(9) 一对标准圆柱齿轮传动，已知50,2021==z z ，它们的齿形系数是 C 。
A. 21Fa Fa Y Y <B. 21Fa Fa Y Y =C. 21Fa Fa Y Y >齿根弯曲应力是 A 。
A. 2F 1F σσ>B. 2F 1F σσ=C. 2F 1F σσ<(10) 提高齿轮的抗点蚀能力，不能采用 D 的方法。
机械设计练习题及答案
机械设计练习题及答案一、单选题（共60题，每题1分，共60分）1、为了保证带传动的正常工作，应定期检查带的（）A、弯曲应力B、松边拉力C、初拉力D、拉应力正确答案：C2、（）在众多的齿轮机构中，哪个是最基本，最常用的一种。
A、螺旋齿轮B、直齿圆柱齿轮C、斜齿轮D、锥齿轮正确答案：B3、定轴齿轮系是指所有齿轮( )固定的轮系？A、轴线位置B、固定轴C、轴D、轴向位置正确答案：A4、有急回特性的平面连杆机构的行程速度变化系数( )。
A、K=1B、K≥1C、K<1D、K>1正确答案：D5、以下不是滚动轴承的后置代号的是（ )？A、径向游隙代号B、公差等级代号C、内部结构代号D、外部结构代号正确答案：D6、内齿轮的分度圆（）齿根圆。
A、大于B、小于C、等于D、其他正确答案：B7、带传动中，两带轮与带的摩擦系数相同，直径不等，如有打滑则先发生（）轮上。
A、小B、两带C、大D、不一定哪个正确答案：A8、铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有（ )A、一个摇杆B、两个曲柄C、两个摇杆D、一个曲柄正确答案：C9、有一轮系，两对传动齿轮之模数相同，若轮系值为1/8，则其齿数的配合应为（）。
A、60/30×80/20B、20/40×18/72C、30/60×18/72D、30/60×20/80正确答案：C10、影响齿轮传动准确性的公差组是（）A、IIIB、IIC、IVD、I正确答案：D11、对于普通圆柱蜗杆传动，下列说法错误的是（）A、在蜗轮端面内模数和压力角为标准值B、传动比不等于蜗轮与蜗杆分度圆直径比C、蜗杆直径系数q越小，则蜗杆刚度越大D、蜗杆头数多时，传动效率提高。
正确答案：C12、在蜗杆传动中，当其他条件相同时，减少蜗杆头数，则( )A、有利于实现自锁B、有利于提高传动效率C、有利于提高蜗杆刚度D、有利于蜗杆加工正确答案：A13、当极位夹角为（）的时候，曲柄摇杆机构，没有急回运动。
机械设计基础试题库_齿轮机构
第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件2．渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。
3．节圆和分度圆有何区别压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4．什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距，能不能传动有什么不良影响5．渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6．何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7．何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8．何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9．试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较，斜齿轮传动有哪些优缺点10．斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11．什么叫标准齿轮什么叫标准安装什么叫标准中心距12．渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮，若其齿数不同，齿轮渐开线形状有什么不同若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同若模数、齿数不变，而改变压力角，则齿廓渐开线的形状是否相同13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm ，*a =1，α=20°，Z 1=24，Z 2=45；另一对的有关参数为：m=2mm ，*a =1，α=20°，Z 1=24， Z 2=45，试问这两对齿轮传动的重合度哪一对大15．若一对渐开线齿轮传动的重合度εα=，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合16．一个标准齿轮可以和一个变位齿轮正确啮合吗17．用α=20°的滚刀加工一个β=12°，Z=14的标准斜齿轮，是否会产生根切18．斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19．渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1．以齿轮中心为圆心，过节点所作的圆称为 圆。
机械设计基础6齿轮传动习题作业与答案
项目二 减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1． 填空题1.渐开线形状决定____的大小。
(1) 展角 (2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。
(1) 端面 (2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。
(1) 分度圆 (2) 节圆(3) 基圆4. 要实现两相交轴之间的传动，可采用 。
(1) 圆柱直齿轮传动 (2) 圆柱斜齿轮传动 (3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。
(1) 法 (2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮的齿数为____。
(1) 82 (2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是 。
(1) 齿面胶合 (2) 齿面磨粒磨损 (3) 轮齿折断 (4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮，一般是 。
(1) 斜齿圆柱齿轮 (2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮 (4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免 失效。
(1) 轮齿折断 (2) 齿面胶合 (3) 齿面点蚀 (4) 磨粒磨损12.目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的办法以考虑 的影响。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是 。
(1) 齿面要硬，齿心要脆 (2) 齿面要软，齿心要韧(3) 齿面要硬，齿心要韧 (4) 齿面要软，齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面，常用的热处理方法是 。
机械设计习题库 齿轮传动、蜗杆传动
齿轮传动、蜗杆传动一．判断题1．齿面塑性流动在主动轮节线附近形成凹槽。
（）2．开式齿轮传动通常不会发生点蚀现象。
（）3．齿宽系数Φd是齿宽b与齿轮直径d2比值。
（）4．直齿圆锥齿轮传动以大端参数为标准值，因此在强度计算时以大端为准。
（）5．多头蜗杆主要用于传动比大，要求效率高的场合。
（）6．蜗杆直径系数q=d1/m，因和均为标准值，故q一定为整数。
（）7．齿形系数Y Fa随着模数m的增大而增大。
（）8．单头蜗杆头数少、效率低、发热多。
（）9．齿面塑性流动在从动轮节线附近形成凸脊。
（）10．在齿轮传动中，当功率P、转速n一定时，分度圆直径d越大，圆周力F t越小（）11．蜗杆传动设计时，通常只计算蜗杆的强度，而不考虑蜗轮的强度。
（）12．对每一标准模数，蜗杆的分度圆直径 d1的数目是唯一的。
（）二．填空题1．实现两交叉（或相交）轴间的传动可以采用等传动。
2．称为蜗杆的直径系数。
3．齿轮传动的失效形式有齿面损伤。
齿面损伤又有、和等。
4．齿轮齿面塑性流动在主动轮节线附近形成；在从动轮上节线形成。
5．在蜗杆传动中要进行温度计算是考虑到。
三．单项选择题1．在一个传递动力的蜗杆传动中，如果模数m已经确定，在选配蜗杆直径系数q时选取了较大的数值是由于（）。
(a)为了提高蜗杆传动的啮合效率； (b)提高蜗杆的强度和刚度；(c)考虑到蜗杆的转速高； (d)考虑到蜗轮转速低；2．为了提高齿轮传动的抗点蚀的能力，可考虑采用（）方法。
(a)降低齿面硬度(b)加大传动中心距(c)减少齿轮齿数，增大模数 (d)提高齿面硬度3．齿轮传动中，为改善偏载现象，以使载荷沿齿向分布均匀，可以要取（ ）。
(a)变齿轮的材料 (b)增大齿轮宽度(c)增大模数 (d)齿侧修形4．下列圆锥齿轮传动的传动比的计算公式中，其中（ ）是不正确的。
(a)12d d i = (b)12sin sin δδ=i (c)12Z Z i = (d)12cos cos δδ=i 5．下列求蜗杆分度圆上螺旋升角（导程角）的公式中，（ ）式是正确的。
机械设计——齿轮传动(1)
第十二章 齿轮传动1、图示为两级斜齿圆柱齿轮减速器，已知条件如图所示。
试问：（1）画出轴II 和轴III 的转向。
（2）低速级斜齿轮的螺旋线方向应如何选择才能使中间轴Ⅱ上两齿轮所受的轴向力相反？ （3）低速级小齿轮的螺旋角β2应取多大值，才能使轴Ⅱ上轴向力相互抵消？ （4）画出各个齿轮所受轴向力。
2、今有两对斜齿圆柱齿轮传动，主动轴传递的功率P 1=13kW ，n 1=200r/min ，齿轮的法面模数m n =4mm ，齿数z 1=60均相同，仅螺旋角分别为9°与18°。
试求各对齿轮传动轴向力的大小？3、图所示为二级斜齿圆柱齿轮减速器。
已知：齿轮1的螺旋线方向和轴III 的转向，齿轮2的参数m n =3mm ，z 2=57，β2 =14°；齿轮3的参数m n =5mm ，z 3=21。
试求：（1）为使轴Ⅱ所受的轴向力最小，选择各齿轮的螺旋线方向，并在图上标出； （2）在图b 上标出齿轮2、3所受各分力的方向；（3）如果使轴Ⅱ的轴承不受轴向力，则齿轮3的螺旋角β3应取多大值（忽略摩擦损失）？10、分析图中斜齿圆柱齿轮传动的小齿轮受力，忽略摩擦损失。
己知：小齿轮齿数221=z ，大齿轮齿数902=z ，法向模数mm m 2n =，中心距mm a 120=，传递功率KW P 2=，小齿轮转速m in /3201r n =，小齿轮螺旋线方向右旋。
求：（1) 大齿轮螺旋角β大小和方向；1234（2) 小齿轮转矩1T ；（3) 小齿轮和大齿轮受力的大小和方向，并在图上画出。
11、有一齿轮传动如图所示，已知：281=z ，702=z ,1263=z ,模数mm m 4n =，压力角 20=α，中心距mm a 2001=，mm a 4002=，输入轴功率kW P 101=，转速m in /10001r n =，不计摩擦。
（1) 计算各轴所受的转矩；（2)分析中间齿轮的受力，在图中画出，并计算所受各力的大小。
濮良贵《机械设计》(第9版)章节题库-第10章 齿轮传动【圣才出品】
第10章 齿轮传动一、选择题1．圆柱齿轮传动，当齿轮直径不变，而减小模数时，可以（ ）。
A．提高齿轮的弯曲强度B．提高齿面的接触强度C．改善传动的工作平稳性D．增大齿轮传递的转矩【答案】C【解析】根据公式d＝mz，齿轮的直径不变，减小模数，齿数将增加，重合度增大，从而改善运动的平稳性，还能降低齿高，减小齿坯尺寸，降低加工时的切削量，有利于节省制造费用。
2．直齿圆柱齿轮与斜齿圆柱齿轮相比，其承载能力和运动平稳性（ ）。
A．直齿轮好B．斜齿轮好C．二者都一样D．随使用情况而定【答案】B【解析】与直齿圆柱齿轮相比，斜齿圆柱齿轮啮合传动时，齿面接触线是斜直线，每对齿是逐渐进入啮合又逐渐退出啮合，因此传动更平稳，承载能力更大。
3．一对标准直齿圆柱齿轮传动，已知z1＝20，z2＝60，其齿形系数是（ ）。
A．Y F1＞Y F2B．Y F1＝Y F2C．Y F1＜Y F2D．无法确定【答案】A【解析】标准直齿圆柱齿轮中，齿数越少，齿形系数越大。
4．齿宽系数φd在（ ）情况下可取较小值。
A．齿轮在轴上为悬臂布置B．齿轮在轴上非对称布置于两轴承之间C．齿轮对称布置于刚性轴的两轴承之间D．以上三种情况下取值相同【答案】A【解析】根据齿宽系数选取表可看出，当齿轮在轴上为悬臂布置时，可以选择较小的齿宽系数。
5．为了提高齿根抗弯曲强度，可（ ）。
A．增大模数B．保持分度圆直径不变而增加齿数C．采用负变位齿轮D．保持齿数不变而减小分度圆直径【答案】A【解析】影响齿根弯曲疲劳强度的主要因素是模数，增大模数，弯曲强度提高。
6．为改善或减小齿轮的动载荷系数，可（ ）。
A．将齿轮加工成鼓形齿B．将两齿轮做成变位齿轮C．将一个齿轮的轮齿齿顶及齿根都进行修缘D．对轮齿进行螺旋角修形【答案】C【解析】修缘之后的轮齿在开始啮合阶段相啮合的轮齿的法节差减小，从而产生的动载荷减小，故可以通过修缘减小动载荷系数。
7．某场运输带由速度1440r/min的电动机通过三套减速装置来驱动，其中a．双级直齿圆柱齿轮减速器b．套筒滚子链传动c．三角带传动。
机械设计---齿轮作图题
1．图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置，蜗杆为主动件，若蜗杆1的转动方向如图中n1所示，蜗杆齿的螺旋线方向为右旋。
试分析：（1）为使中间轴I所受的轴向力能抵消一部分，确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向；（2）在图1的主视图上，画出蜗轮2的圆周力F t2、径向力F r2和斜齿轮3的圆周力F t3、径向力F r32．在图6上直接改正轴系结构的错语。
（轴端安装联轴器）图61.（1）蜗轮2、齿轮3、齿轮4的旋向………………（6分）（2）F a2、F a3的方向………………（4分）（3）F r2、F t2、F r3、F t3的方向………………（4分）2．答案图。
①应画出垫片；②应画出定位轴套，并将装齿轮的轴段长度缩短；③应画出键；④应降低轴肩高度，便于拆卸轴承；⑤画出轴径变化，减小轴承装配长度；⑥画出密封件；⑦画出联轴器定位轴肩；⑧键长应改为短于轮毂长度；每改正1处错误………………（2分）（改正6处错误得满分）3.图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知：Ⅰ轴为输入轴，转向如图所示。
(1)在下图中标出各轮转向。
（2分）(2)为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋线方向。
（2分） (3)在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方（4分）(1)各轴转向如图所示。
(2) 3轮左旋，4轮右旋。
(3) 2、3两轮的各分力方向下图所示。
F F r2a3 F t3 4. 图3中为一对圆锥滚子轴承支承的轴系，齿轮油润滑，轴承脂润滑，轴端装有联轴器。
试指出图中的结构错误（在图中错误处写出序号并在下半部改正，按序号简要说明错误的内容）（每指出一处,并正确说明错误内容和改正的,得1分,总分为10分）①键的位置应与齿轮处在同一直线上，而且结构不正确； ②轴承盖孔径应大于轴径，避免接触； ③此处不应有键联接； ④轴长应短于轮毂长度，保证轴套压紧齿轮； ⑤轴应有轴环，使齿轮定位； ⑥轴承应正装；⑦轴不应与轴承盖相碰，且不需这么长； ⑧左右两轴承盖与箱体间应有调整垫片； ⑨两轴承内侧应加封油环； ⑩箱体加工面与非加工面未分开。
机械设计 第六章 齿轮传动课堂习题
1. 一般开式齿轮传动的主要失效形式是 。
A ．齿面胶合 B ．齿面疲劳点蚀 C ．齿面磨损或轮齿疲劳折断 D ．轮齿塑性变形2. 高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是 。
A ．齿面胶合B ．齿面疲劳点蚀C ．齿面磨损D ．轮齿疲劳折断3. 一对45号钢制直齿圆柱齿轮传动，已知：z 1＝20，硬度为220～250HBS ；z 2＝60，硬度为190～220HBS ，则有：1Fa Y 2Fa Y ，1F σ2F σ，1H σ 2H σ，lim1H σ____lim2H σ，lim1F σ lim2F σ。
A ．＜B ．＞C ．＝D ．＞4. 对于齿面硬度＜350HBS 的闭式钢制齿轮传动，其主要失效形式为 。
A ．轮齿疲劳折断 E ．齿面磨损 C ．齿面疲劳点蚀 D ．齿面胶合5. 某齿轮箱中一对45号钢调质齿轮．经常发生齿面点蚀，修配更换时，可用 代替。
A ．40Cr 调质B ．适当增大模数mC ．仍可用45号钢，改为齿面高频淬火D ．改用铸钢ZG456. 设计闭式软齿面直齿轮传动时，选择齿数z1的原则是。
A．z1越多越好B．z1越少越好C．z1＞17，不产生根切即可D．在保证轮齿有足够的抗弯疲劳强度的前提下，齿数选多些有利7. 在设计闭式硬齿面齿轮传动中，当直径一定时，应取较少的齿数，使模数增大以。
A．提高齿面接触强度B．提高轮齿的抗弯曲疲劳强度C．减少加工切削量，提高生产率D．提高抗塑性变形能力8. 为了提高齿轮传动的接触强度，可采取的方法。
A．采用闭式传动B．增大传动中心距C．减少齿数D．增大模数9. 一对圆柱齿轮，通常把小齿轮的齿宽做得比大齿轮宽一些，其主要原因是。
A．为使传动平稳B．为了提高传动效率C．为了提高齿面接触强度D．为了便于安装，保证接触线长10. 一对圆柱齿轮传动，小齿轮分度圆直径d1＝50mm，齿宽b1＝55mm；大齿轮直径d2＝90mm，齿宽b2＝50mm，则齿宽系数d ＝。
《机械设计基础》试题库_齿轮机构
第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件？2．渐开线是怎样形成的？它有哪些重要性质？试根据渐开线性质来解释以下结论：(1）渐开线齿轮传动的啮合线是一条直线;（2）渐开线齿廓传动时，其瞬时传动比保持不变；(3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小.3．节圆和分度圆有何区别？压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4．什么是渐开线齿轮传动的可分性？如令一对标准齿轮的中心距略大于标准中心距，能不能传动？有什么不良影响？5．渐开线齿轮正确啮合的条件是什么？满足正确啮合条件的一对齿轮是否一定能连续传动？6．何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况？重合度等于2表示什么意义？7．何谓根切想象?什么条件下会发生根切现象？根切的齿轮有什么缺点？根切与齿数有什么关系？正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少？8．何谓变位齿轮？为什么要使用变位齿轮?移距系数的正负是怎样规定的？正移距的变位齿轮其分度圆齿厚是增大还是减小?9．试述一对斜齿圆柱齿轮的正确啮合条件？与直齿轮比较，斜齿轮传动有哪些优缺点？10．斜齿轮和圆锥齿轮的当量齿数各有何用处？当量齿数是否一定是整数？11．什么叫标准齿轮?什么叫标准安装？什么叫标准中心距？12．渐开线齿轮的齿廓形状与什么因素有关？一对互相啮合的渐开线齿轮,若其齿数不同，齿轮渐开线形状有什么不同？若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同？若模数、齿数不变,而改变压力角，则齿廓渐开线的形状是否相同?13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系？14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm ， *a =1，α=20°,Z 1=24，Z 2=45；另一对的有关参数为：m=2mm ，*a =1，α=20°，Z 1=24， Z 2=45，试问这两对齿轮传动的重合度哪一对大？15．若一对渐开线齿轮传动的重合度εα=1。
机械设计章节练习题(含答案)——齿轮机构
第6章齿轮机构【思考题】6-1 什么是齿廓啮合的基本定律？渐开线的性质有哪些？6-2 齿轮正确啮合的条件是什么？6-3 重合度的基本概念是什么？6-4 常见的渐开线齿廓的切齿方法有两种？其特点是什么？6-5 什么是最少齿数？有何对策？6-6 变位齿轮的基本概念是什么？6-7 什么是斜齿轮的当量齿数？如何计算？6-8 什么是圆锥齿轮的背锥？当量齿数如何计算？A级能力训练题1.渐开线齿廓之所以能够保持一定的传动比传动，其传动比不仅与半径成反比，也与其半径成反比，还与半径成反比。
2.一对共轭齿廓，在公法线上的相对速度等于，而相对速度应在。
3.一对渐开线标准直齿轮非正确安装时，节圆与分度圆大小，分度圆的大小取决于，而节圆的大小取决于。
4.渐开线上任一点的法线与其圆，渐开线各点的曲率半径是的。
5.渐开线直齿圆柱齿轮传动的可分性是指________不受中心距变化的影响。
（1）传动比（3）啮合角（4）节圆半径6.标准的渐开线直齿圆柱齿轮的齿根圆______大于基圆。
（1）一定（2）不一定（3）一定不7.渐开线上某点的压力角是指该点所受正压力的方向与该点______方向线之间的锐角。
（1）绝对速度（2）相对速度（3）滑动速度（4）牵连速度8.标准渐开线外齿轮的齿数增加，则齿顶圆压力角αa将______。
（1）不变（2）增大（3）减小（4）增大或减小9.一对相啮合传动的渐开线齿轮，其压力角为______，啮合角为______。
（1）基圆上的（2）节圆上的（3）分度圆上的（4）齿顶圆上的10.对于渐开线齿轮而言，其模数决定齿轮的________，而其分度圆上的压力角，确定了轮齿的________。
（1）长短（2）厚薄（3）大小（4）形状11.标准渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与________的比值。
（1）齿距（2）齿厚（3）齿槽宽（4）基圆齿距12.渐开线齿轮实现连续传动时，其重合度为________。
机械设计第十章齿轮设计课后习题答案
机械设计第⼗章齿轮设计课后习题答案机械设计第⼗章齿轮设计课后习题答案10-2解（1）齿轮A为主动轮，齿轮B为“惰轮”，也就是说齿轮B既是主动轮⼜是从动轮。
当齿轮B与主动轮A啮合时，⼯作齿⾯是王侧，当齿轮B与从动轮C啮合时，⼯作齿⾯是另⼀侧。
对于⼀个轮齿来讲，是双齿⾯⼯作双齿⾯受载，弯曲应⼒是对称循环，接触⼒是脉动循环，取10-3 答：齿⾯接触应⼒是脉动循环，齿根弯曲应⼒是对称循环。
在作弯曲强度计算时，应将图中查出的极限应⼒值乘以0.7. 10-4 答：⼀般齿轮材料主要选⽤锻钢（碳钢或全⾦钢）。
对于精度要求较低的齿轮，将齿轮⽑坯经正⽕或调质处理后切齿即为成，这时精度可达8级，精切合⾦钢主要是渗碳后淬⽕，最后进⾏滚齿等精加⼯，其精度可达7，6级甚或5级。
对于尺⼨较⼤的齿轮，可适⽤铸钢或球墨铸铁，正⽕后切齿也可达8级精度。
10-5提⾼轮齿抗弯疲劳强度的措施有：增⼤齿根过渡圆⾓半径，消除加⼯⼑痕，可降低齿根应⼒集中;增⼤轴和⽀承的则度，可减⼩齿⾯局部受载；采取合适的热处理⽅法使轮世部具有⾜够的韧性；在齿根部进⾏喷丸、滚压等表⾯强度，降低齿轮表⾯粗糙度，齿轮采⽤正变位等。
提⾼齿⾯抗点蚀能⼒的措施有：提⾼齿⾯硬度；降低表⾯粗糙度；增⼤润滑油粘度；提⾼加⼯、发装精度以减⼩动载荷；在许可范围内采⽤较⼤变位系数正传动，可增⼤齿轮传动的综合曲率半径。
10-6解（1）选⽤齿轮的材料和精度等级，由教材表10-1可知，⼤⼩齿轮材料均为45号钢调质，⼩齿轮齿⾯硬度为250HBS,⼤齿轮齿⾯硬度为220HBS.选精度等级为7级。
（2）按齿⾯接触疲劳强度设计。
1、⼩齿轮传递的转矩2、初选载荷系数：初选Kt=1.83、确定齿宽系数：⼩齿轮不对称布置，据教材表10-7选⽤4、确定弹性影响系数：据教材表10-6查得5、确定区域载荷系数：按标准直齿圆柱齿轮传动设计ZH=2.56、齿数⽐：7、确定接触许⽤应⼒：循环次数查教材图10-19曲线I得查教材10-21（d）得8、由接触强度计算⼩齿轮的分度圆直径齿轮的使⽤系数：载荷状况以轻微冲击为依据查教材表10-2得KA=1.25齿轮的圆周速度由教材图10-8查得：Kv=1.12对于软齿⾯齿轮，假设,由教材表10-3查得齿宽齿宽与齿⾼⽐由教材表10-4查得,由教材图10-13查得：,接触强度载荷系数：10、校正直径：取标准值m=2.5mm11、齿轮的相关参数：12、确定齿宽：圆整后，取b2=50mm,b1=55mm.(3)校核齿根弯曲疲劳强度。
机械设计基础第4章 齿轮机构习题解答
4-1已知一条渐开线，其基圆半径为r b =50mm ，试求：(1)渐开线在向径r K =65mm 的点K 处的曲率半径ρK 、压力角αK 及展角θK ；(2)渐开线在展角θK =10°时的压力角αK 及向径r K 。
解：(1)(2)4-2当α=20°的正常齿渐开线标准齿轮的齿根圆和基圆相重合时，其齿数为多少？又若齿数大于求出的数值，则基圆和根圆哪一个大？解：当基圆与根圆重合时：当时：当z≥42时，由式(*)可知，等号左边不变右边增大，说明根圆大于基圆。
4-3一对渐开线外啮合直齿圆柱齿轮机构，已知两轮的分度圆半径分别为r 1=30mm ，r 2=54mm ，α=20°，试求：（1）当中心距a '=86mm 时，啮合角α'等于多少？两个齿轮的节圆半径r 1′和r 2′各为多少？（2）当中心距a '=87mm 时，啮合角α'和节圆半径r 1′和r 2′又各等于多少?（3）以上两种中心距下，齿轮节圆半径的比值是否相等？为什么？mmr inv r r K b K K K K K K K b K 5331.413439tan 50tan 542578793.713752.0180/34393439tan tan 3439715137.3976923.06550cos ='⨯=α=ρ'''===π⨯'-'=α-α=α=θ'==α===α mmr r K b K K K 8171.670342cos 50cos 0342174533.010='=α='=α==θ )2(cos 2**c h z m r mzr a f b --=α=fb r r =α-+=*+-=α--=αcos 1)(2)()(21cos )2(cos 2******c h z zc h c h z m mz a a a 25.01**==c h a ，45.419396.0125.12cos 1)(2**=-⨯=α-+=c h z a解：(1)(2)(3)两种中心距下，齿轮节圆半径的比值相等，因为：6132233878.23)9178.0(cos )20cos 8684(cos )cos (cos 111'''====α'=α'--- a a mm r r mm r r 2857.553878.23cos 20cos 54cos cos 7143.303878.23cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='25248666.24)9073.0(cos )20cos 8784(cos )cos (cos 111'====α'=α'--- a a mm r r mmr r 9286.553878.23cos 20cos 54cos cos 0714.318666.24cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='常数==''1212b b r r r r4-4一对正常齿渐开线外啮合直齿圆柱齿轮机构，已知α=20°,m =5mm ，z 1=19，z 2=42，试：(1)计算两轮的几何尺寸r 、r b 、r a 和标准中心距a 以及实际啮合线段21B B 的长度和重合度εα；(2)用长度比例尺μl =1mm/mm 画出r 、r b 、r a 、理论啮合线21N N ，在其上标出实际啮合线21B B ，并标出单齿啮合区和双齿啮合区。
《机械设计基础》精彩试题库_齿轮机构
1．以齿轮中心为圆心，过节点所作的圆称为圆。
2．能满足齿廓啮合定律的一对齿廓，称为齿廓。
3．一对渐开线齿廓不论在哪点啮合，其节点C在连心线上的位置均变化，从而保证实现角速比传动。
4．分度圆齿距p与 的比值定为标准值，称为。
5．渐开线直齿圆柱齿轮的基本参数有五个，即、、、齿顶高系数和径向间隙系数。
答：为了测量、计算和加工方便，分度圆上的模数和压力角要标准化。模数相同的标准齿轮齿厚、齿槽宽、齿顶高、齿根高和分度圆齿距相同。
2.如果齿轮齿条机构非标准安装时，其节圆、节圆压力角、啮合线、啮合角有无变化？
答：无变化。
13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系？
14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm， =1，α=20°，Z1=24，Z2=45；另一对的有关参数为：m=2mm， =1，α=20°，Z1=24，Z2=45，试问这两对齿轮传动的重合度哪一对大？
15．若一对渐开线齿轮传动的重合度εα=1.4，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合？
6．何谓理论啮合线段和实际啮合线段？何谓重合度？重合度等于1和小于1各会出现什么情况？重合度等于2表示什么意义？
7．何谓根切想象？什么条件下会发生根切现象？根切的齿轮有什么缺点？根切与齿数有什么关系？正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少？
8．何谓变位齿轮？为什么要使用变位齿轮？移距系数的正负是怎样规定的？正移距的变位齿轮其分度圆齿厚是增大还是减小？
6．压力角的大小和轮齿的形状有关。
7．当模数一定时，齿数越少，齿轮的几何尺寸越大，齿形的渐开线曲率越小，齿廓曲线越趋于平直。
机械设计基础2练习题--齿轮传动
机械设计基础2练习题--齿轮传动一、选择题1 一般参数的闭式硬齿面齿轮传动的主要失效形式是。
（1）齿面点蚀（2）轮齿折断（3）齿面磨损（4）齿面胶合2 在闭式齿轮传动中，高速重载齿轮传动的主要失效形式是。
（1）轮齿折断（2）齿面点蚀（3）齿面胶合（4）塑性变形3 对齿轮轮齿材料的性能的基本要求是。
（1）齿面要硬、齿芯要韧（2）齿面要硬、齿芯要脆（3）齿面要软、齿芯要脆（4）齿面要软、齿芯要韧4 对于一对材料相同的软齿面齿轮传动，常用的热处理方法是。
（1）小齿轮淬火、大齿轮调质（2）小齿轮淬火、大齿轮正火（3）小齿轮正火、大齿轮调质（4）小齿轮调质、大齿轮正火5 提高齿轮的抗点蚀能力，不能采用的方法。
（1）采用闭式传动（2）加大传动的中心距（3）提高齿面硬度（4）减小齿轮齿数，增大齿轮模数6 直齿锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础。
（1）小端（2）大端（3）齿宽中点处7 直齿圆柱齿轮设计中，若中心距不变，增大模数，则可以。
（1）提高齿轮的接触强度（2）提高轮齿的弯曲强度（3）弯曲和接触强度均不变（4）弯曲与接触强度均可提高8圆柱齿轮设计时，通常使小齿轮比大齿轮宽5—10mm，其主要原因是。
（1）为使小齿轮强度比大齿轮大些（2）为使两齿轮强度大致相等（3）为传动平稳，提高效率（4）为便于安装，保证接触线承载宽度9 闭式软齿面齿轮传动的设计方法为。
（1）按齿根弯曲强度设计，后校核齿面接触强度（2）按齿面接触强度设计，后校核齿根弯曲强度（3）按齿面磨损进行设计（4）按齿面胶合进行设计10 下列措施中，不利于提高齿轮轮齿抗疲劳折断能力。
（1）减轻加工损伤（2）减小齿面粗糙度值（3）表面强化处理（4）减小齿根过渡圆角半径11 对于齿面硬度大于350HBS的钢制齿轮，其加工的工艺过程一般为。
（1）加工齿坯——淬火——切齿——磨齿（2）加工齿坯——切齿——磨齿——淬火（3）加工齿坯——切齿——淬火——磨齿（4）加工齿坯——淬火——磨齿——切齿12 斜齿轮和锥齿轮强度计算中的齿形系数Fa Y 和应力校正系数Sa Y 应按查图表。
机械设计试题及答案第八章 齿轮传动
8－20 直齿圆锥齿轮齿面上所承受的法向载荷Fn通常被视为集中作用在_______, Fn可分 解为_______、_______、_______三个分力，三个分力的方向的判定法则为 _______，其大小与_______、________、______有关。
答案：平均分度国上；径向力 Fr 、圆周力 Ft 、轴向力 Fa；径向力 Fr指向轴心、 主动齿轮的圆周 Ft切于分度圆且与其转动方向相反、轴向力指向大端；所传 递的功率、转速、平均分度圆直径、压力角、分度圆锥角。
8－16 斜齿圆柱齿轮的节点处的法面曲率半径n与端面曲率半径t的关系是 _______,在综合曲率计算时，使用的是______曲率半径。
答案：n=t/cosb；法面。 8－17 斜齿圆柱齿轮传动齿面的接触疲劳强度应取决于_______,实用的许用接触应力 约可取为________。
答案：大、小齿轮；[]H =（[]H1+[]H2）/2 8－18 直齿圆锥齿轮传动以_______端参数为标准值。在强度计算时，以______作为计
8－3 在设计开式齿轮传动时，一般选择保证_______作为设计准则；对于闭式 较齿面齿轮传动，通常以保证______为主，校核其________。
答案：齿根弯曲疲劳强度；齿面接触疲劳强度；齿根弯曲疲劳强度。
第二页，共66页。
8－4 对齿轮轮齿材料性能的基本要求为_______、________；齿轮材料的选择原 则______、_______。
答案：载荷作用于单齿对啮合的最高点；全部载荷作用于齿顶。
第四页，共66页。
8－10 直齿圆柱齿轮传动的弯曲疲劳强度计算中，引入了齿形系数Y Fa和应力校正系数Y Sa，随着齿轮齿数的增多， Y Fa 的值。将_______, Y Sa 的值将_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章齿轮机构
1.基本概念:节点,啮合定律
2.渐开线特性:基圆,发生线,压力角,展角
3.基本参数:模数,压力角,齿数,当量齿数,齿顶高系数,顶隙系数
4.传动类型:直齿、斜齿圆柱齿轮,圆锥齿轮,蜗轮蜗杆
5.啮合与连续传动条件:重合度
6.齿轮加工:仿形法,范成法,根切,最少齿数
【思考题】
6-1 什么就是齿廓啮合的基本定律？渐开线的性质有哪些？
6-2 齿轮正确啮合的条件就是什么？
6-3 重合度的基本概念就是什么？
6-4 常见的渐开线齿廓的切齿方法有两种？其特点就是什么？
6-5 什么就是最少齿数？有何对策？
6-6 变位齿轮的基本概念就是什么？
6-7 什么就是斜齿轮的当量齿数？如何计算？
6-8 什么就是圆锥齿轮的背锥？当量齿数如何计算？
A级能力训练题
1.渐开线齿廓之所以能够保持一定的传动比传动,其传动比不仅与半径成反
比,也与其半径成反比,还与半径成反比。
2.一对共轭齿廓,在公法线上的相对速度等于,而相对速度应在。
3.一对渐开线标准直齿轮非正确安装时,节圆与分度圆大小,分度圆的
大小取决于,而节圆的大小取决于。
4.渐开线上任一点的法线与其圆,渐开线各点的曲率半径就是
的。
5.渐开线直齿圆柱齿轮传动的可分性就是指________不受中心距变化的影响。
(1)传动比 (3)啮合角 (4)节圆半径
6.标准的渐开线直齿圆柱齿轮的齿根圆______大于基圆。
(1)一定 (2)不一定 (3)一定不
7.渐开线上某点的压力角就是指该点所受正压力的方向与该点______方向线之间的锐角。
(1)绝对速度 (2)相对速度 (3)滑动速度 (4)牵连速度
8.标准渐开线外齿轮的齿数增加,则齿顶圆压力角αa将______。
(1)不变 (2)增大 (3)减小 (4)增大或减小
9.一对相啮合传动的渐开线齿轮,其压力角为______,啮合角为______。
(1)基圆上的 (2)节圆上的 (3)分度圆上的 (4)齿顶圆上的
10.对于渐开线齿轮而言,其模数决定齿轮的________,而其分度圆上的压力角,确定了轮齿
的________。
(1)长短 (2)厚薄 (3)大小 (4)形状
11.标准渐开线直齿圆柱齿轮传动的重合度就是实际啮合线段与________的比值。
(1)齿距 (2)齿厚 (3)齿槽宽 (4)基圆齿距
12.渐开线齿轮实现连续传动时,其重合度为________。
(1)ε≥1 (2)ε< 1 (3)ε= 0 (4)ε< 0
13.渐开线斜齿圆柱齿轮的端面齿形为渐开线,其标准模数与标准压力角定义于________。
(1)法面上 (2)轴剖面上 (3)端面上
14.斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度________。
(1)小 (2)相等 (3)大
15.直齿圆锥齿轮________的参数为标准值。
(1)法面 (2)端面 (3)大端
B级能力训练题
16.渐开线标准直齿外齿轮,当z>42,压力角α＝20°的正常齿,其齿根圆________基圆。
(1)大于 (2)等于 (3)小于 (4)小于且等于
17.一对渐开线斜齿圆柱齿轮的正确啮合条件不包括。
(1)m n1=m n2 (2)αn1=αn2 (3)d1=d2 (4)β1=-β2
18.一对平行轴斜齿轮传动,其传动比________。
(1)i=z v2/z vl (2)i=d a2/d al (3)i＝ω2/ω1 (4)i=d f2/d fl
19.斜齿圆杜齿轮基圆柱上的螺旋角βb与分度圆与分度圆上的螺旋角β相比________。
(1)βb>β (2)βb<β (3)βb=β (4)βb≤β
20.斜齿轮的的端面压力角αt与法面压力角αn相比较应就是________。
(1)αt=αn (2)αt＞αn (3)αt＜αn (4)αt≤αn
21.斜齿圆柱齿轮的当量齿数就是用来________。
(1)计算传动比 (2)计算重合度(3)选择盘形铣刀
22.某锥齿轮齿数为z,分度圆锥角为δ,则当量齿数________。
(1)z v＝z/cosδ (2)z v＝z/cos2δ (3)z v＝z/cos3δ (4)z v＝z/sinδ
23.一对渐开线齿轮制成后,即使两轮的中心距稍有改变,其角速度比仍保持原值不变,原因就
是________不变。
(1)节圆半径 (2)基圆半径 (3)压力角 (4)啮合角
24.现要加工两个正常齿制渐开线标准直齿圆柱齿轮,其中齿轮1∶m l＝2mn,Z1＝50;齿轮
2∶m l＝4mm,Z2＝25。
这两只齿轮________加工。
(1)可用同一把铣刀 (2)可用同一把滚刀(3)不能用同一把刀具
25.用齿条形刀具范成加工标准齿轮时,齿轮产生根切的原因就是________。
(1)齿条刀齿数太少 (2)齿轮齿全高太长 (3)齿轮齿数太少
26.渐开线标准直齿圆柱外齿轮,不发生根切的齿根圆________大于基圆。
(1)一定 (2)不一定 (3)一定不
27.一直齿圆锥齿轮传动,若传动比i＝2,则齿轮不发生根切最小齿数Z min等于______。
(1)14 (2)15 (3)17 (4)19
28.模数m＝2mm,压力角α＝200,齿数z＝20,齿顶圆直径d a＝43、2mm,齿根圆直径d f＝35、
0mm的渐开线直齿圆柱齿轮就是________齿轮。
(1)标准 (2)变位 (3)非标准
29.已知一标准渐开线圆柱斜齿轮与斜齿条传动,法面模数m n＝8mm,法面压力角α=200,斜
齿轮齿数z1＝20,分度圆上的螺旋角β＝200,此齿轮的节圆直径等于________。
(1)169、27 mm (2)170、27 mm (3)171、27 mm
30.圆弧齿轮传动在啮合过程中,理论上为______,工作连续性就是依靠______来保证的。
(1)线接触,端面重合度 (2)点接触,轴面重合度
(3)面接触,端面重合度与轴面重合度。
