室内照明电路的设计与装接2015.5.6
室内照明线路的设计、安装及检修
室内照明线路的设计、安装与检修
一、实训预备知识
1、室内低压配线的技术要求
在室内配线时（安全可靠）是技术要求的重点。合理、整齐、牢固地布线也不应忽视。
（1）做好技术上的准备
A、要熟悉国家和当地的有关安全技术规定、标准、图例等。
B、要核对布局情况、必备工具；
（2）保证施工条件
A、清除施工现场杂物
2、室内配线工序主要包括：
3、常用照明电光源及照明器具的选用与安装。
（1）照明器具的安装（2）附件的选择
4、保护接地与保护接零
（1）保护接地（2）保护接零
（3）接地装置及安装
完整的接地装置是由接地体和接地线两部分组成的。
接地线与接地体尽量用电焊焊接，以保证接触良好。
5、新装线路的质量检测与线路的常见故障检修
B、开关的位置：室内照明开关：拉线开关安装高度为离地面2-3m，拉线出口应垂直向下；暗盒一般离地面1.3m，距门框的间距一般为150-200nm。
C、吊灯灯具超过3Kg的，应预埋吊钩或用螺栓固定
4、保护接地与保护接零
（1）保护接地
（2）保护接零
（3）地装置及安装
完整的接地装置是由接地体和接地线两部分组成的。
2、室内配线工序主要包括：
（1）---（8）书P146简答
3、常用照明电光源及照明器具的选用与安装。
（1）常用照明电光源
荧光灯是室内用量最大的紫外线激励电光源。
A、灯具的选择（书P147页5点）
B、照明附件的选用
（3）照明器具的安装
A、灯具的安装高度：室内不低于2.5m，室外不低于3m。达不到要求时，应采取相应的保护措施或者改用安全电压供电。
教材
分析
重点
《维修电工》项目三 室内照明电路设计与安装
• 在应用指示仪表进行测量时, 产生的最大绝对误差为: • 当用指示仪表测量被测量的示值为Ax 时, 可能产生的最大示值相对误
差为:
上一页 下一页 返回
任务一 交流电压表、交流电流表的使用
• 因此, 根据仪表准确度等级和测量示值, 可计算直接测量中最大示值的 相对误差。当被测量的量值越接近仪表的量程时, 测量的误差越小。 因此,测量时应使被测量的量值尽可能在仪表量程的2/3 以上。
• 2.兆欧表的使用 • 1) 兆欧表的选用
上一页 下一页 返回
任务一 交流电压表、交流电流表的使用
• 常用规格包括: 250V、500V、1 000V、2 500V 和5 000V, 测量范围 包括0 ~200MΩ、0 ~500MΩ、0 ~1 000MΩ、0 ~2 000M赘等几种。
• 选用兆欧表时, 主要从输出电压及测量范围这两个方面进行考虑。高 压设备和电路应选用电压高的兆欧表, 低压设备和电路应选用电压低 的兆欧表。表3 -4 所示列出了兆欧表的额定电压和量程选择参数。
• 相对误差是一个比值, 其数值与被测量所取的单位无关, 它能反映误差 的大小和方向, 能确切地反映测量的准确程度。因此, 在测量过程中, 要衡量测量结果的误差或评价测量结果的准确程度时, 一般都用相对 误差来表示。
上一页 下一页 返回
任务一 交流电压表、交流电流表的使用
• 相对误差虽然可以较准确的反映测量的准确程度, 但如果用来表示仪 表的准确度时, 效果就不太好了。因为同一仪表的绝对误差在刻度范 围内变化不大, 这样就使得仪表标度尺的各个不同部位的相对误差不 是一个常数。但如果采用仪表的量程Am作为分母就解决了上述问题 。
照明线路技能室内照明线路安装ppt课件
三、建筑住宅照明施工步骤
1.弹线定位 2.加工管弯 • （1）冷煨法：①断管；②膝盖煨弯；③手扳
弯管器煨弯
• （2）热煨法 3.稳埋盒箱： 4.暗敷管路 • （1）管路连接 • （2）管路暗敷设：①现浇混凝土墙板内管路
暗敷设；②滑升模板敷设管路时；③现浇混 凝土楼板管路暗敷设；④预制薄型混凝土模 板管路暗敷设；⑤预制圆孔板内管路暗敷设； ⑥灰土层内管路暗敷设
螺丝刀、剥线钳、低压验电笔、万用表、导线 若干。
三、训练内容
1.建筑应急照明疏散线路，如图2-5所示。试分 析图中应急照明灯具的布置和安装施工要求， 并填入下表。
项目
选择应急照明灯标志
所选应急照明灯标志的图 形符号 安装要求 在图上标注应急照明标志 位置和间距
分析
2.根据建筑应急照明疏散线路图及上表分 析，在实训台上完成应急照明灯安装。
压验电笔、万用表、导线若干。 三、训练内容 1. 元器件检查； 2. 日光灯灯具的组装； 3. 日光灯常见故障排除。
任务2.2 办公照明线路的安装
一、办公照明线路设计 1.办公照明线路设计要求 • （1）照度 • （2）节能 • （3）光源 2.办公照明区域设计 （1）个人办公室照明：①一般照明；②局部
照明 （2）开放式办公室的照明：①一般照明；②
局部照明；③会议室；④走廊照明
二、办公照明线路施工材料的选择
三应急照明的布置安装
1.应急照明灯
2.应急照明布置
3.应急照明灯具安装
（1）安 装要求
（2）施 工方法
【技能训练】
一、训练目的 1.了解应急照明的分类及照度要求； 2.熟悉应急灯的控制方式； 3.熟悉应急照明线路的敷设方法； 掌握应急照明灯具的布置； 5.掌握应急照明标志的安装方法； 6.培养学生动手操作能力和团结协作的意识。 二、训练器材 实训装置、应急照明标志、一字螺丝刀、十字
照明电路配线及安装--ppt课件精选全文完整版
（4）导线敷入线槽前，应清扫线槽内残余的杂物， 使线槽保持清洁。
（５）导线的规格和数量应符合设计规定。
ppt课件
9
9.3 照明电路设备介绍
3.1 熔断器
1．熔断器的结构及分类 2．常用熔断器 （１）插入式熔断器 （２）螺旋式熔断器 （３）RMl0型密封管式熔断器 （４）RT型有填料密封管式熔断器 3．熔断器的主要技术参数 （１）额定电压：指保证熔断器能长期正常工作的电压。 （２）熔体额定电流：指熔体长期通过而不会熔断的电流。 （３）熔断器额定电流：指保证熔断器能长期正常工作的电 。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。

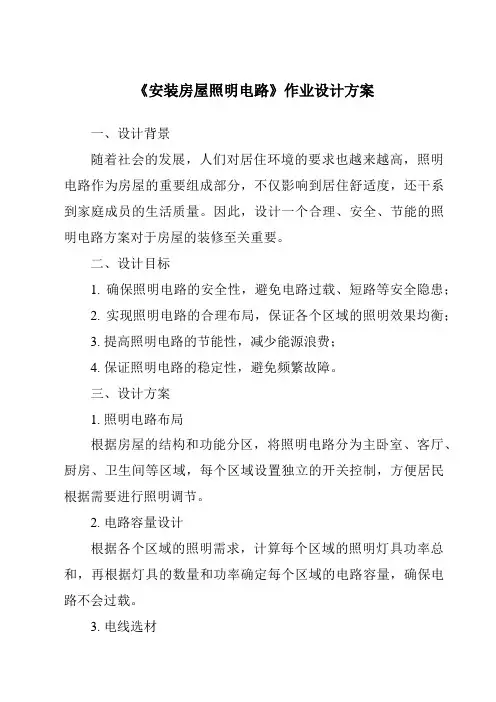

《安装房屋照明电路作业设计方案》
《安装房屋照明电路》作业设计方案一、设计背景随着社会的发展，人们对居住环境的要求也越来越高，照明电路作为房屋的重要组成部分，不仅影响到居住舒适度，还干系到家庭成员的生活质量。
因此，设计一个合理、安全、节能的照明电路方案对于房屋的装修至关重要。
二、设计目标1. 确保照明电路的安全性，避免电路过载、短路等安全隐患；2. 实现照明电路的合理布局，保证各个区域的照明效果均衡；3. 提高照明电路的节能性，减少能源浪费；4. 保证照明电路的稳定性，避免频繁故障。
三、设计方案1. 照明电路布局根据房屋的结构和功能分区，将照明电路分为主卧室、客厅、厨房、卫生间等区域，每个区域设置独立的开关控制，方便居民根据需要进行照明调节。
2. 电路容量设计根据各个区域的照明需求，计算每个区域的照明灯具功率总和，再根据灯具的数量和功率确定每个区域的电路容量，确保电路不会过载。
3. 电线选材选择优质的导线和绝缘材料，确保电路的导电性和耐用性，避免因电线老化或损坏引起的安全隐患。
4. 接地设计在电路中设置接地线，将金属部件和设备接地，减少电气设备故障时的电击风险，提高电路的安全性。
5. 节能设计采用LED灯具替代传统白炽灯，LED灯具具有节能、寿命长等优点，减少能源消耗，降低居民的用电成本。
6. 安全珍爱在电路中设置过载珍爱器、漏电珍爱器等安全装置，一旦发生电路故障，及时切断电源，珍爱居民的生命财产安全。
四、实施步骤1. 测量房屋各个区域的照明需求，确定每个区域的照明灯具种类和数量；2. 计算每个区域的照明灯具功率总和，确定每个区域的电路容量；3. 选择合适的导线和绝缘材料，设计电路布局和接地方案；4. 安装LED灯具，设置独立的开关控制，保证各个区域的照明效果均衡；5. 安装过载珍爱器、漏电珍爱器等安全装置，保障电路的安全性；6. 完成照明电路的调试和检测，确保电路稳定运行。
五、总结通过本次照明电路的设计方案，不仅实现了照明效果的均衡和节能，还提高了电路的安全性和稳定性，为居民提供了一个舒适、安全的居住环境。
模块二室内照明线路的安装与配线操作教学课件
检查安装是否牢固，测试开关、插座和灯具是否工作正 常。
配线的基本原则和步骤
选择合适的导线
根据电流量选择合适的导线，确保 导线的载流量足够。
准备工具和材料
准备所需的工具如剥线钳、压接钳 、万用表等，以及所需的材料如导 线、接头、绝缘胶带等。
断电操作
在进行配线操作前，务必先将电源 断开，以避免触电事故。
课程总结
掌握室类型照明设 备的安装和配线要求
理解安全操作的重要 性及遵守规范的必要 性
学习建议与展望
深入学习相关理论知识，提高对 室内照明线路安装与配线操作的
理解
加强实践操作能力，通过反复练 习提高技能水平
关注行业最新发展动态，了解新 技术和新设备的应用
03
回顾课程重点内容
04
对未来发展的展望和思考
02
基础知识
室内照明线路的基本原理
室内照明线路的基本组成
包括电源、开关、导线、灯具等部分。
照明线路的工作原理
电流通过电源产生电能，通过导线传输到灯具，灯具将电能转化为 光能。
照明线路的种类
包括白炽灯线路、荧光灯线路、LED灯线路等。
常用工具和材料
包括电钻、螺丝刀、剥线钳、 测电笔、万用表等。
要的调试和检测。
01
02
03
04
05
实践操作注意事项
以下是一些实践操作注意事项
操作规范：学生应按照教师的示范和讲解，规范操作工 具和设备，避免损坏或事故。
安全第一：学生应严格遵守安全操作规程，避免触电、 短路等事故的发生。
质量保证：学生应保证线路安装的质量，确保安全可靠 、美观实用。
05
课程总结与展望
01
家用照明电路设计安装与调试设计方案
家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。
一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。
1.2确定每个照明电路的负载和功率。
根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。
1.3选择正确的电线规格。
根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。
1.4设计并安装合适的开关和插座。
根据需要，安装开关和插座以实现灯光的控制和灯具的供电。
2.安装电路：2.1确定好每个电路的布局和电线的路径。
在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。
2.2安装电线和相关配件，如插座、开关盒、接线盒等。
确保所有电线和配件都牢固地安装，并与电源主线连接正确。
2.3进行线路测试。
在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。
3.调试电路：3.1连接灯具和其他照明设备。
按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。
3.2进行开关和插座的调试。
测试每个开关和插座，确保它们能够正常控制灯光和供电设备。
3.3检查电线和配件的安全性。
检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。
3.4测试整个电路系统。
通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。
为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。
在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。
2.注意负载平衡。
在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。
3.考虑节能因素。
在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。
第四节 室内照明线路的安装
第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。
现从以下几个方面介绍。
一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。
白炽灯有螺口式和插口式两种。
其组成结构如图4-1（a）（b）所示。
白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。
其中36V以下的属于低压安全灯泡。
灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。
（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。
表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。
室内照明线路的设计安装及检修
室内照明线路的设计安装及检修1.照明需求：首先要确定照明需求，包括各个房间或区域的照明强度、灯具的数量和类型等。
可以根据房间的功能和使用情况来确定照明需求，比如客厅需要较亮的照明，卧室需要柔和的照明。
2.电源容量：根据照明需求确定每个房间或区域所需的电源容量。
一般来说，室内照明线路的负载不宜超过电线的额定负荷，以确保线路的安全运行。
3.线路布置：根据房间的布局和功能，设计合理的线路布置。
布置线路时要尽量避免线路交叉和过长，以减少线路损耗和故障的发生。
4.灯具选择：根据照明需求选择合适的灯具。
灯具的功率和亮度应与电源容量相匹配，同时要考虑灯具的能效和寿命。
1.布线：根据设计要求，在墙壁或天花板上进行电线的布线，确保每个灯具都有电源连接。
2.连接：将灯具和电线进行连接，根据电线颜色进行正确的连接。
3.安装开关：安装开关和插座，确保开关与灯具能够正常控制。
4.灯具安装：安装灯具，注意灯具的安装位置和角度，确保照明效果满足需求。
1.定期检查：定期检查室内照明线路的连接是否正常，灯具是否正常工作。
特别是灯泡和灯管的寿命较短，需要定期更换。
2.线路故障排查：如果出现照明线路故障，需要进行排查。
可以先检查开关和插座是否损坏，再进行线路的检查。
3.安全注意：在检修时要注意安全，切断电源后再进行操作。
如果遇到复杂的故障，最好请专业人士进行维修。
总结起来，室内照明线路的设计、安装和检修需要考虑照明需求、电源容量、线路布置和灯具选择等因素。
在安装和检修时，要按照正确的步骤进行操作，并注意安全。
定期检查和及时处理线路故障，可以确保室内照明线路的正常运行。
如何进行室内照明电路的规划和设计
如何进行室内照明电路的规划和设计室内照明是我们生活中非常重要的一部分，一个好的室内照明设计不仅可以提供足够的光线，还能为空间增添美感。
在进行室内照明电路的规划和设计时，有几个关键方面需要考虑，包括灯具类型选择、布局规划、光线色温和明暗对比的平衡。
首先，我们需要选择合适的灯具。
市场上有各种各样的灯具可供选择，包括吊灯、吸顶灯、射灯、台灯等等。
不同的灯具有不同的功效和用途。
在选择灯具时，首先需要考虑的是使用场所和需求。
例如，客厅需要较为明亮的整体照明，可以选择吊灯或者吸顶灯。
而卧室则需要柔和的照明，可以考虑选择壁灯或者台灯。
此外，还需要考虑灯具的能耗和寿命，选择能效高且寿命长的灯具，有利于节能和节约维护成本。
其次，布局规划是室内照明设计中的另一个重要方面。
合理的布局可以确保整个空间得到均匀的照明。
首先需要确定每个区域的功能和使用需求，然后根据需求来确定照明布局。
例如，厨房需要充足的光线来进行烹饪操作，可以在炉灶上方安装射灯，同时在操作台上方安装吸顶灯。
而卧室则需要柔和的光线来营造舒适的氛围，可以选择壁灯或者床头灯。
在布局时，还需要考虑灯光的高度和角度，避免出现明暗不均或者眩光的情况。
光线色温也是室内照明设计中的一个重要考虑因素。
不同的光线色温会给人带来不同的感受和氛围。
一般来说，较高的色温（5000K以上）会给人带来明亮和清爽的感觉，适合用于办公室或者厨房等需要集中注意力的场所；而较低的色温（2700K-3000K）则会给人带来温暖和舒适的感觉，适合用于卧室或者客厅等需要营造舒适氛围的场所。
在进行色温选择时，需要综合考虑使用场所、个人喜好以及环境氛围的要求，确保选择的光线色温与整体风格协调一致。
最后，要注意照明电路中明暗对比的平衡。
在室内照明设计中，明暗对比可以增加空间层次感和美感。
可以通过灯具的摆放和光线的照射角度来实现明暗对比的效果。
例如，在客厅中，可以在墙面或者柜子上安装射灯或者壁灯，产生局部明暗的对比效果，提高整个空间的层次感。
照明电路安装步骤PPT课件
感谢你的到来与聆听
学习并没有结束，希望继续努力
Thanks for listening, this course is expected to bring you value and help
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时，将要剥削 的绝缘层长度用标尺定好后，把导 线放入相应的刃口中，切口大小应 略大于导线芯线直径，否则会切断 芯线，握紧绝缘手柄，导线的绝缘 层即被割破，并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ，还可直接剪 断低压带电导 线。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝， 接线方法同上，接线时应注意接线的“上 进下出”原则，即线缆应先接至保险丝的 上接线端，然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的，本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
从电度表出线后，量取合适长度的线缆用斜口 钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端 出，且N端接零线。本实验板配套的为四线 漏电保护器，但试验中我们只使用两线， 所以出来零线是固定端外，火线应接在第 一个接线端，否则漏电保护器无法起到保 护作用。
3、尖嘴钳
基本照明电路照明线路安装
3
4
5
6
7
8
双联
双联
一位
一位控制灯4，双联控制灯5，
1
2
3
4
5
6
7
8
房间
饭厅
房间
过道
书房
过道
客厅
客厅
阳台
房间
客厅
厨房
饭厅
1、在客厅和过道处安装插座 2、在客厅与房间之间安装双联开关控制客厅灯； 3、在房间处控制房间灯；在饭厅处控制饭厅灯。 4、在过道处控制厨房灯 5、所有灯共零线；客厅与房间两处使用独立电源。
一位
灯或其他负载
三相表带互感器实际图
负载
负载
负载
01
02
03
三相配电盘简单实物图
1
2
3
4
5
6
7
8
双联
双联
一位
一位
1
2
3
4
1电水壶
2电磁炉
5电饭煲
6微波炉
3排气扇控4
4厨房灯控5
7消毒柜
8抽油烟机
一位
厨房电气布置图
一位
1
2
3
4
1电水壶
2电磁炉
3电饭煲
4微波炉
3排气扇控4
4厨房灯控5
7消毒柜
4、电度表与空气开关的图形符号
1
2
3
4
Wh
1 2 3 4
两极空气开关在电路中的符号
SBT
QA1
两极空气开关
单极空气开关 在电路中的符号
QA2
电度表
5、电路中的开关
开关在电路中通常可分为单联开关与双联开关两种。单联开关也有一位、两位、三位等多位开关。集中在一个板面上。
新版照明电路的设计与安装(室内照明电路的安装)
项目9家用照明电路的设计与安装任务9.2 家庭用电线路的安装【任务目的】将设计好的电路安装到具体的房屋中去，实现生产生活的需要。
【任务内容】1.插座的安装。
2.开关的安装。
3.灯具的安装。
任务训练1一个开关控制一盏灯电路的安装1.训练目的：在模拟电工板上按照控制原理安装电路，完成电路的安装。
2.训练内容：（1）插座的安装。
（2）导线的连接。
（3）开关的安装。
3.训练方案：两个学生组成一个小组，三个小组挑选一名组长，每个学生均要单独完成控制线路的安装。
组长负责组织对组员的学习情况的具体情况进行检查并组织讨论，完成任务后对每个组员的作品做出评价。
【注意事项】1.一般照明应采用不超过250V的对地电压。
2.照明灯须用安全电压时，应采用一、二次线圈分开的变压器，不许用自耦变压器。
3.行灯必须带有绝缘手柄及保护网罩，禁止采用一般灯口，手柄处的导线应加绝缘套管保护。
4.各种照明灯，根据工作需要应有一定形式的聚光设备，不得用纸片、铁片等代替，更不准用金属丝在灯口处捆绑。
5.安装户外照明灯时，如其高度低于3m，应加保护装置，同时应尽量防止风吹而引起摇动。
知识链接1常用照明电路安装1.灯具的安装（1）灯具的安装要求21）白炽灯、日光灯等电灯吊线应用截面不小于0.75mm的绝缘软线。
2）照明每一回路配线容量不得大于2kW。
3）螺口灯头的安装，在灯泡装上后，灯泡的金属螺口不应外露，且应接在零线上。
4）照明220V灯具的高度应符合下列要求：①潮湿、危险场所及户外不低于2.5m。
②生产车间、办公室、商店、住房等一般不应低于2m。
③灯具低于上述高度，而又无安全措施的车间照明以及行灯，机床局部照明灯应使用36V以下的安全电压。
④露天照明装置应采用防水器材，高度低于2m应加防护措施，以防意外触电。
⑤碘钨灯、太阳灯等特殊照明设备，应单独分路供电；不得装设在易燃、易爆物品的场所。
⑥在有易燃、易爆、潮湿气体的场所，照明设施应采用防爆式、防潮式装置。
室内照明电路的设计与装接201556
家庭照明电路的设计与装接新买了一套房子需要装修，房地产商只给了一张建筑平面图；需要设计家庭照明电路，准备给这套房子供电。
1.相关资料①照明客户选配电能表计算公式：I=P/U 总电流（单位：A）=全部家电的额定总功率（单位：W）÷额定电压（单位：V）*(乘以）过电压的安全系数。
②过电压的安全系数取1.2~1.3③照明客户选配电能时，应根据该用户的负载电流不大于电能表的75%，但不得小于电能表允许误差规定的最小负载电流的原则来选择。
④室内电气及功率参数房间所用元器件客厅配电箱1套，吊灯1盏125W，日光灯1组（8个（25w/个），空调1台(1.5匹3486W)，电扇1台(66W），电视1个(300W)，电话1个(5W) ，冰箱1台（200W)，插座6个，空调插座1个卧室1 日光灯1组（6个（25w/个），插座3个，空调插座1个台灯1(60W )空调1(1.5匹3486W)卧室2 同卧室1卫生间防水灯1盏（20W），电吹风1个（1000W)，热水器1台（2000W )，洗衣机1台（300W)，插座1个，热水器插座一个厨房防水灯1(20W)，电磁炉1(2000W)，电烤箱1（2000W），电饭锅1（700W），插座3个书房日光灯1个（25w），台灯1个(60W)，笔记本(70W)下面列举一点常用BV、BVV、BVVB型电线在空气中的最大载流量：导体标称截面允许截流量（A）（mm2）单芯电缆二芯电缆三芯电缆1.5 23 20 182.5 30 25 214 39 33 286 50 43 3610 69 59 51例如计算自家总用电量：选购电度表前，需要把你家中所用用电电器的功率加起来，比如，电视机65W+电冰箱93W+洗衣机150W+白炽灯4只共160W+电熨斗300W+空调1800W=2568W,选购电能表时，要使电能表允许的最大功率大于你家中所有用电器的总功率（如上面算出的2568W），而且还应留有适当的余量。
家用照明系统的设计与安装
家用照明系统的设计与安装姓名：学号：班级：01 组员：一、实验目的1、自主设计室内照明电路系统，并安装与测试。
2、进一步锻炼学生的设计能力和动手能力，使理论知识和实践进行有效地结合。
二、可选实验设备1、电度表；2、32A空气开关；3、1.5mm多股或单股导线若干；4、8位开关一个；5、30W日光灯2只；6、日光灯座2对；7、30W日光灯镇流器1只；8、日光灯启辉器；9、30W日光灯电子镇流器1只；10、15~40W螺口灯泡3只；11、螺口灯泡3只；12、小号线卡若干；13、5A熔断器1套（3只）；14、3*12自攻螺钉若干；15、数字万用表、电流表各1只；16、单相功率表；17、黑胶三、实验要求1、根据实验材料清单列出的器材自主设计室内照明电路系统的方案，画出相关电路图。
2、设计要求：1）单相电源通过单相电度表进入用户后，设置一单相空气开关控制进户电源；2）照明电路负载应包括普通镇流器日光灯、电子镇流器日光灯、三组（每组2只）普通灯泡；3）普通镇流器日光灯和电子镇流器日光灯应设计2个开关分别控制；4）普通灯泡应设计6个开关分别控制；5）室内照明系统应包括熔断器；6）考虑好如何方便的接入电流表、电压表、功率表。
3、测试各组负载的电压、电流、功率，及总电压、总电流、总功率，自拟记录表。
4、现场安装，接线无误后接通电源，进行实验，测试数据记录于表格中。
5、测试完成，照相记录，拆卸相关电路，整理现场后方可离开。
三、实验内容与电路图1、按照实验要求画出电路图如图（1）所示。
（1）2、根据电路图连接实验器材，进行实验，实验结果如图（2）所示。
（见附图）四、实验步骤（1）、按相关电路图及原理接好电路，接线时裸露的线头用胶布粘严密，避免通电时发生触电事故；接线后经老师检查后通电。
（2）、仅让普通镇流器工作时，测出此时的功率表和电流表示数。
（3）、仅让电子镇流器工作时，测出此时的功率表和电流表示数。
记入表中。
（4）、仅让6个普通白炽灯工作时，测出此时的功率表和电流表示数。
项目四室内照明电路的设计、安装、调试与检修
3、白炽灯：电工结系法、白炽灯安装
(1)天棚座的安装(2)吊灯头的安装(3)安装灯泡
4、日光灯的安装：日光灯安装
(1)准备(2)组装、按电路图接线(3)固定灯架(4)通电试用
洋浦技工学校教案次mymy次第试调装型mymy化体一教学目的与要求检与试调路线安的件器元w修教学重点骤步践实装教学难点线穿管线处理方法教学手段作业o告报训实写填洋浦技工学校教案教学过程心备含组织教学复习提问新课内容教学方法板书设计时间分配总结等实训项目4室内照明电路的安装与调试注一组织教学
洋浦技工学校教案
三、常用灯具、开关和插座的安装：
1、安装要求
(1)多股铜软线和电器端子的连接应先将其绝缘去掉，然后把铜芯拧成小辫镀锡处理后，才能和端子连接。独股导线可与端子直接连接。
(2)任何场所灯具及照明电具的固定：预埋挂钩、螺栓、膨胀螺栓
(3)在实际工程中，盒内接线与灯具的安装是分步进行的。也称“吊灯”
2、开关和插座的安装：开关安装
3、扫管穿线
(1)穿线前处理
(2)线管管口处理
(3)用钢丝穿引导线的方法：线管穿线
(4)导线的颜色
二、量电及配电装置的配线工艺::
1、电能表的测量接线：电度表接线图
2、楼层配电箱（低压电能计量箱）的接线、箱式变电站、楼层配电箱、接线图；
负载开关配线为上进下出，左零右火
3、住户配电箱（开关箱）的接线
住户配电箱、室内照明电路原理图
四、室内照明电路安装实践步骤*：
（1）设计：根据电气原理图，设置器件布局，画出配线图;
（2）固定接线端子、电度表、负载开关接线盒、塑料线管等;
