压力传感器的分类和作用
压力传感器的原理及作用

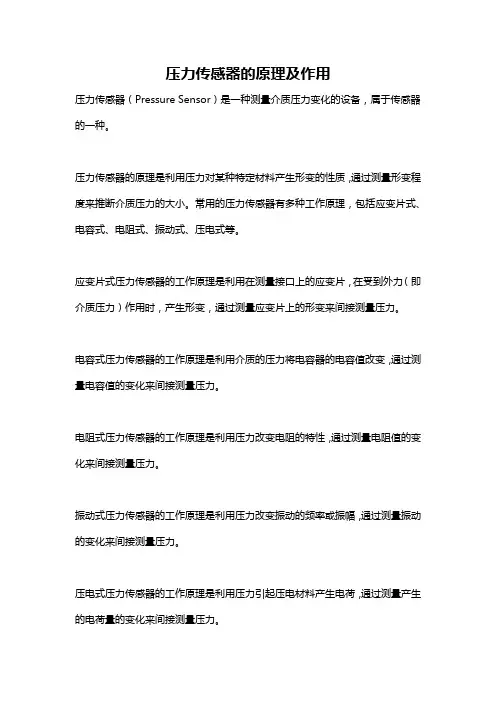

压力传感器的原理及作用
压力传感器（Pressure Sensor）是一种测量介质压力变化的设备，属于传感器的一种。
压力传感器的原理是利用压力对某种特定材料产生形变的性质，通过测量形变程度来推断介质压力的大小。
常用的压力传感器有多种工作原理，包括应变片式、电容式、电阻式、振动式、压电式等。
应变片式压力传感器的工作原理是利用在测量接口上的应变片，在受到外力（即介质压力）作用时，产生形变，通过测量应变片上的形变来间接测量压力。
电容式压力传感器的工作原理是利用介质的压力将电容器的电容值改变，通过测量电容值的变化来间接测量压力。
电阻式压力传感器的工作原理是利用压力改变电阻的特性，通过测量电阻值的变化来间接测量压力。
振动式压力传感器的工作原理是利用压力改变振动的频率或振幅，通过测量振动的变化来间接测量压力。
压电式压力传感器的工作原理是利用压力引起压电材料产生电荷，通过测量产生的电荷量的变化来间接测量压力。
压力传感器在工业、物流、医疗、汽车等领域有广泛的应用。
它可以用于测量气体或液体的压力，监测和控制系统中的压力变化，用于安全预警、质量控制、工艺调整等。
压力传感器还可以用于科学研究、环境监测、航空航天等领域。
压力传感器
第三章 压力传感器的结构、 原理与检测
P
1
第一节 概述
第二节 进气压力传感器
第三节 大气压力传感器 第四节 制动主缸油压传感器 第五节 蓄压器压力传感器 第六节 空气滤清器真空开关
第七节 机油压力开关
P
2
第一节
概 述
压力传感器在汽车上应用较广，它的作用是检测气体或 液体的压力变化情况，并把检测结果转换成电信号输入给电 控单元。 一、压力传感器的类型 1.压力传感器按结构可分为 1）电磁式：或称膜盒传动的可变电感式、差动变压器组合 式。敏感元件有膜盒、波纹管、U形管等。 2）压阻效应式：压阻效应是指当半导体受到应力作用时， 由于载流子迁移率的变化，其电阻率发生变化的现象。 半导体压阻式传感器具有灵敏度高、动态响应好、精度 高易于微型化和集成化等特点而应用广泛。 3）电阻-应变效应式：电阻-应变效应是指金属导体的电阻 在导体受力产生变形(伸长或缩短)时发生变化的现象。
基片 半导体应变片
密封圈
传感 元件
壳体
P
23
安装位置：主缸下部。
P
24
第五节
蓄压器压力传感器
作用：检测牵引力控制系统(TRC)蓄压器油液压力，并将压力 信号转换为电信号输入ECU，以控制液压泵的工作。 1.传感器结构： 由压力检测部分(半导体压敏元件)、电路部分等组成。
2.传感器工作原理： 当油液压力低时，它 向ECU输入油压低信号， 以便起动油压泵，使之运 转；当油液压力高时，它 压力 开关 输入ECU的信号使液压 泵停止运转。 低压…
3.5 3.0 2.5 2.0 1.5 1.0 0.5
UO 输出电压/V
压力 kPa
17 34 51 68 85 100
压力传感器知识点总结

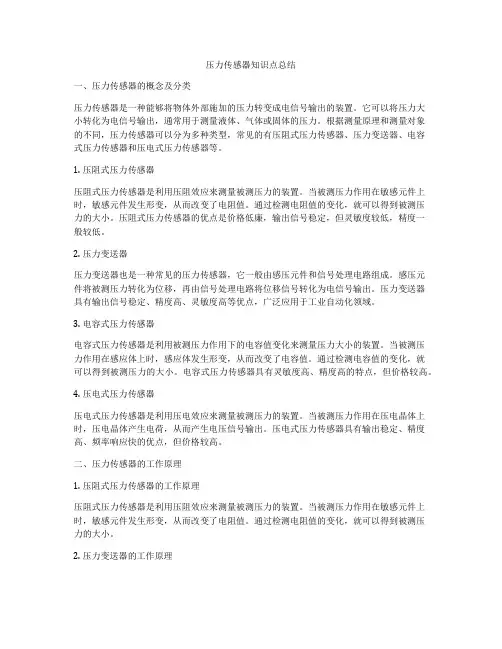

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。
它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。
根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。
1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。
当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。
通过检测电阻值的变化，就可以得到被测压力的大小。
压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。
2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。
感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。
压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。
3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。
当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。
通过检测电容值的变化，就可以得到被测压力的大小。
电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。
4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。
当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。
压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。
二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。
当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。
通过检测电阻值的变化，就可以得到被测压力的大小。
2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。
感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。
压力传感器的分类与原理介绍
压力传感器的分类与原理介绍压力传感器是一种测量物体受力并将其转化为电信号的设备。
它被广泛应用于工业、汽车、航空航天等领域中，用于测量压力变化并实时反馈给控制系统。
压力传感器根据其工作原理和结构特点可以分为多种类型，下面将对几种常见的压力传感器进行分类与原理介绍。
1. 压阻式传感器压阻式传感器是一种基于电阻变化原理的压力传感器。
它通常由两个平行的金属片组成，两片金属片之间有一层敏感膜，当外力作用于敏感膜时，金属片的电阻值会发生变化。
这种变化可以通过电路进行检测和测量。
压阻式传感器的优点是结构简单、价格低廉，但是其精度较低，易受温度和湿度的影响。
2. 容积式传感器容积式传感器是一种基于压力变化引起的容积变化原理的压力传感器。
它通常由一个弹性元件和一个容器组成。
当压力作用于容器时，容器内的气体容积会发生变化，从而引起弹性元件的形变。
这种形变可以通过传感器内的压力变化转化为电信号进行测量。
容积式传感器的优点是精度较高、抗干扰能力强，但是其结构复杂，成本较高。
3. 电容式传感器电容式传感器是一种基于电容变化原理的压力传感器。
它通常由两个电极和一个电介质组成，当压力作用于电介质时，电容的值会发生变化。
这种变化可以通过电路进行检测和测量。
电容式传感器的优点是精度高、响应速度快，但是其受温度和湿度的影响较大，且易受外界电场干扰。
4. 压电式传感器压电式传感器是一种基于压电效应原理的压力传感器。
它通常由压电材料和电极组成，当外力作用于压电材料时，压电材料会产生电荷，从而生成电压信号。
这种电压信号可以通过电路进行检测和测量。
压电式传感器的优点是响应速度快、精度高、抗干扰能力强，但是其价格较高，使用时需要注意防止过载和过压。
5. 磁敏式传感器磁敏式传感器是一种基于磁阻效应原理的压力传感器。
它通常由一个磁敏材料和一个磁场组成，当压力作用于磁敏材料时，磁敏材料的磁阻值会发生变化。
这种变化可以通过电路进行检测和测量。
磁敏式传感器的优点是精度高、稳定性好，但是其价格较高，且易受外界磁场干扰。
mems压力传感器分类
mems压力传感器分类一、基于工作原理的分类1. 电阻式mems压力传感器：这种传感器利用电阻的变化来测量压力的变化。
当压力作用于传感器时，电阻发生变化，通过测量电阻值的变化来确定压力的大小。
2. 电容式mems压力传感器：这种传感器利用电容的变化来测量压力的变化。
当压力作用于传感器时，电容发生变化，通过测量电容值的变化来确定压力的大小。
3. 压阻式mems压力传感器：这种传感器利用压阻的变化来测量压力的变化。
当压力作用于传感器时，压阻发生变化，通过测量压阻值的变化来确定压力的大小。
4. 表面声波式mems压力传感器：这种传感器利用表面声波的变化来测量压力的变化。
当压力作用于传感器时，表面声波的传播速度发生变化，通过测量声波传播时间的变化来确定压力的大小。
二、基于结构的分类1. 膜片式mems压力传感器：这种传感器的结构中包含一个薄膜片，当压力作用于膜片时，膜片发生变形，通过测量膜片变形的程度来确定压力的大小。
2. 压阻式mems压力传感器：这种传感器的结构中包含一个压阻器件，当压力作用于压阻器件时，压阻器件发生变化，通过测量压阻器件变化的程度来确定压力的大小。
3. 压电式mems压力传感器：这种传感器的结构中包含一个压电材料，当压力作用于压电材料时，压电材料发生电荷分布变化，通过测量电荷分布变化的程度来确定压力的大小。
三、基于应用领域的分类1. 工业mems压力传感器：这种传感器广泛应用于工业领域，用于测量工业过程中的压力变化，如管道压力、储罐压力等。
2. 汽车mems压力传感器：这种传感器广泛应用于汽车领域，用于测量汽车发动机中的气缸压力、轮胎气压等。
3. 医疗mems压力传感器：这种传感器广泛应用于医疗领域，用于测量血压、呼吸压力等生理参数。
4. 环境mems压力传感器：这种传感器广泛应用于环境监测领域，用于测量大气压力、海洋深度等环境参数。
以上是对mems压力传感器的分类介绍，通过对不同分类的传感器的介绍，我们可以更好地了解mems压力传感器的工作原理和应用领域，为相关领域的应用和研究提供参考和指导。
压力传感器的种类和作用

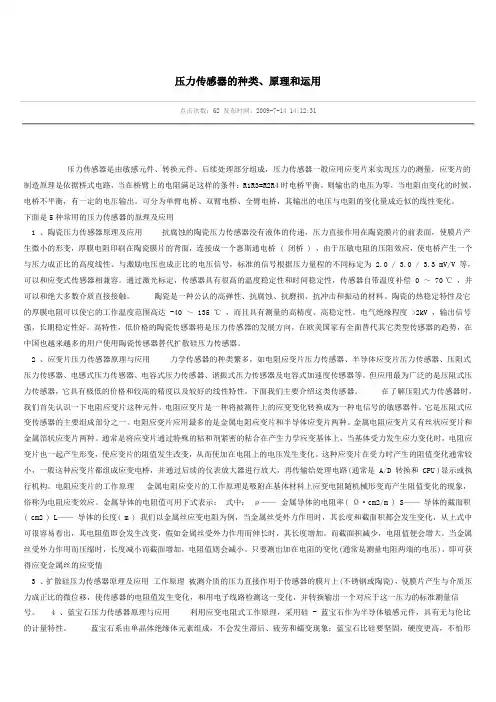

压力传感器的种类、原理和运用点击次数：62 发布时间：2009-7-14 14:12:31压力传感器是由敏感元件、转换元件、后续处理部分组成，压力传感器一般应用应变片来实现压力的测量，应变片的制造原理是依据桥式电路，当在桥臂上的电阻满足这样的条件：R1R3=R2R4时电桥平衡，则输出的电压为零，当电阻由变化的时候，电桥不平衡，有一定的电压输出。
可分为单臂电桥、双臂电桥、全臂电桥，其输出的电压与电阻的变化量成近似的线性变化。
下面是5种常用的压力传感器的原理及应用1 、陶瓷压力传感器原理及应用抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥 ( 闭桥 ) ，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为 2.0 / 3.0 / 3.3 mV/V 等，可以和应变式传感器相兼容。
通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿 0 ～70 ℃ ，并可以和绝大多数介质直接接触。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达 -40 ～135 ℃ ，而且具有测量的高精度、高稳定性。
电气绝缘程度 >2kV ，输出信号强，长期稳定性好。
高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
2 、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。
压力传感器的原理和应用
压力传感器的原理和应用压力传感器是一种用于检测和测量压力变化的装置，广泛应用于各个领域。
本文将介绍压力传感器的原理以及其在不同领域的应用。
一、压力传感器的原理压力传感器的基本原理是根据弹性元件的形变来测量外界压力的变化。
弹性元件可以是金属薄膜、金属绞线、气体或液体等，在外界压力的作用下发生形变，通过检测这种形变来测量压力的大小。
1. 金属薄膜压力传感器原理金属薄膜压力传感器是最常见的一种类型。
它由金属薄膜贴附在载体上构成。
当外界压力作用于金属薄膜时，金属薄膜发生形变，形变后的电阻值发生变化，利用电桥测量这种变化可以得出压力的数值。
2. 压阻式压力传感器原理压阻式压力传感器将电阻与弹性元件相结合。
当外界压力作用于弹性元件时，导致电阻值的变化，通过测量电阻值的变化来计算压力大小。
3. 容性式压力传感器原理容性式压力传感器利用弹性体的变形引起的电容量的变化来测量压力。
当外界压力作用于弹性体时，弹性体形变，使电容量发生变化，通过测量电容量的变化来判断压力的大小。
二、压力传感器的应用领域压力传感器在许多领域中都有广泛的应用，下面将介绍其中几个常见的应用领域。
1. 工业自动化领域在工业自动化领域，压力传感器用于监测和控制各种工艺中的气体或液体的压力变化。
例如，在制造业中，通过监测设备中的气压来确保生产过程的稳定性和安全性。
2. 汽车领域压力传感器在汽车领域中扮演着至关重要的角色。
它们用于监测发动机中的油压、冷却系统中的压力以及制动系统中的液压压力。
这些信息可以用来确保发动机的正常运行和提供安全的制动性能。
3. 医疗领域在医疗领域，压力传感器用于监测患者体内的生理参数，如血压、呼吸压力等。
它们还被应用于手术设备和人工呼吸机等医疗设备中，以监测和调节压力。
4. 环境监测领域压力传感器在环境监测领域中的应用越来越广泛。
它们被用于监测气候变化、水位高度、大气压力等参数。
这些数据对于环境保护和天气预测等方面具有重要意义。
压力传感器的分类
压力传感器的分类压力传感器是一种用来测量压力的装置，它广泛应用于工业、科研等领域，对于提高生产效率、保障产品质量具有重要的作用。
按照不同的工作原理和结构类型，压力传感器可以被划分为多种不同的分类。
1. 压阻式传感器压阻式传感器是最常见的压力传感器。
它利用材料电阻值的变化来测量压力大小。
当外部力作用于传感器时，材料会受到挤压，从而改变当中的阻值。
通过测量阻值的变化，我们可以得到压力的大小。
压阻式传感器制作简单，使用方便，但精度相对较低。
2. 容量式传感器容量式传感器是一种利用电极间电容变化来测量压力的装置。
当外部力作用于传感器时，电容量会发生变化，通过测量电容容量的变化，我们可以获取压力的值。
容量式传感器精度较高，可以实现0.1%的准确度，但制作成本相对较高。
3. 感应式传感器感应式传感器则是利用传感器中的感应线圈回路等电学原理来进行测量的。
当外部力作用于传感器时，感应线圈中的铁芯会发生形变，从而引起感应线圈中的电流值发生变化。
利用此原理，我们可以测量出压力的大小。
感应式传感器对于不同类型的压力测量都能做出准确的反应，因此在气体、液体等领域中被广泛使用。
4. 其他类型除了以上三种常见类型的压力传感器，还有一些其他类型的传感器。
例如，静电式压力传感器是利用弹性体的感应结构和静电电压的变化来测量压力，在极高压力的测量中非常有效。
此外，光学式压力传感器是一种新型的传感器，使用光学变幅器、红外电台等先进的光学技术进行测量，可以在高温、高压等严酷的环境下进行精准的测量。
综上所述，压力传感器根据不同的工作原理和结构类型可以分为多种不同的类型。
在实际使用中，我们需要根据具体的压力测量需求灵活选择不同类型的传感器，以确保测量的准确性和稳定性，从而提高生产效率和保障产品质量。
压力传感器原理及应用
压力传感器原理及应用压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值,或供控制和报警使用。
压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。
一、压阻式压力传感器固体受力后电阻率发生变化的现象称为压阻效应。
压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片受压时，膜片的变形将使扩散电阻的阻值发生变化。
压阻式具有极低的价格和较高的精度以及较好的线性特性。
1、压阻式压力传感器基本介绍压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。
半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。
半导体应变片与金属应变片相比，最突出的优点是它的体积小而灵敏高。
它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大即可直接进行测量记录。
此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽，从静态应变至高频动态应变都能测量。
由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。
但是半导体应变片也存在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变—电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。
压力传感器有哪几种？它们的作用介绍有哪些？
压力传感器有哪几种？它们的作用介绍有哪些？压力传感器作为一种常用的传感器，广泛应用于各种工业自动化控制环境，涉及石油化工、油井、电力、船舶、机床、管道、水利水电、生产自动化、铁路运输、智能建筑、航空航天等行业。
有各种各样的压力传感器和不同的应用环境。
压力传感器有哪几种?它们的作用介绍有哪些?一、压力传感器的种类常见的有五种类型，包括压阻应变计、压电应变计、电磁应变计、电容应变计和振弦应变计;由于每种仪器都有自己的优点，适用环境会有所不同，因此可以根据仪器参数、设备类型、电源和信号、测量规模、接口等数据进行选择。
陶瓷压力传感器基于压阻效应。
压力直接作用于陶瓷膜的前表面，导致膜的微小变形。
厚膜电阻器印刷在陶瓷膜的背面，并连接到惠斯通电桥。
由于压敏电阻的压阻效应，电桥产生与压力成比例且与励磁电压成比例的高线性。
根据不同的压力范围，标准信号设置为2.0/3.0/3.3 mV/V，与应变传感器兼容。
二、压力传感器的种类的作用 1.蓝宝石压力传感器蓝宝石压力传感器采用应变电阻的工作原理，采用硅蓝宝石作为半导体传感器，具有优异的测量特性。
由硅蓝宝石制成的半导体传感元件对温度变化不敏感，即使在高温条件下也具有良好的工作特性;蓝宝石具有很强的抗辐射性;此外，硅蓝宝石半导体传感器没有p-n漂移。
2.进气压力传感器进气压力传感器检测阀后进气歧管的绝对压力，根据发动机转速和负载检测歧管中绝对压力的变化，然后将其转换为信号电压并发送至发动机控制单元(ECU)，ECU根据信号电压控制基本燃油喷射量。
进气压力传感器有很多种，包括电容式、压敏式等。
由于其体积小、安装灵活、响应时间快和检测精度高，广泛应用于D型喷油系统。
3.歧管绝对压力(MAP)传感器进气歧管绝对压力传感器位于车辆进气歧管附近或内部，可随时测量发动机上的功率负载。
传感器将这些测量值与真空进行比较，以确保一致性。
在应用中，MAP传感器非常重要，因为MAP传感器报告的外部因素可能导致发动机负荷增加和燃油流量需求增加。
第3章 压力传感器
铁心
接进气歧管 传感线圈 真空膜盒 b) 节气门关闭状态
P 11
a) 节气门开启状态
（二）压阻效应式进气压力传感器
1.传感器结构： 1) 硅膜片：用半导体材料硅制 成的，是利用半导体压阻效 应的压力转换元件。硅膜片 的一面是真空室，另一面是 进气 歧管压力。
2) 真空室：提供绝对压力基准。
硅膜片
P 8
（一）电磁式进气压力传感器 1.传感器结构： 1) 一对真空膜盒（压力计）：检测敏感元件。 2) 铁心和传感线圈：转换为电量的元件。
弹片 铁心
接进气歧管 传感线圈 真空膜盒 b) 节气门关闭状态 a) 节气门开启状态
电磁式进气压力传感器结构图
P 9
2.传感器工作原理 具有弹性的真空膜盒抽成真空。外部气压变化时，膜盒 产生凸出或凹进的现象，通过传动机构，使线圈中铁心的位 置发生改变，从而使线圈中穿过的磁通量发生变化，于是线 圈变产生出大小不同的感应电动势来，由此即把气压变化的 物理量转换成由线圈两端输出的电信号。
弹片
铁心
接进气歧管 传感线圈 真空膜盒 b) 节气门关闭状态
P 10
a) 节气门开启状态
当节气门开启时，进气歧管内气体的绝对压力增加即真 空度减小，真空膜盒被压缩，把动铁心往右拉，如图a所示， 于是减小了磁轭与动铁心（衔铁）的间隙，使传感线圈中的 感应电动势增大。当此信号输出给ECU后，ECU控制喷油器， 使燃油的喷射量增加。节气门关闭时，则相反。
TRC：TRC功能与TCS相同，此种叫法多出现于丰田、 雷克萨斯等日系车型上。 ATC：功能与TCS相同，自动牵引力控制，又称为牵引 力控制。 Automatic Traction Control的缩写。
P
《压力传感器》课件
压力传感器的应用
医疗设备领域
血压计：测量血压，监控血压 变化
呼吸机：监测呼吸频率和深度， 调整呼吸参数
心电图仪：监测心脏活动，诊 断心脏疾病
麻醉机：监测麻醉剂浓度，确 保麻醉效果和安全性
其他应用领域
医疗领域：用于监测血压、心电图等生理参数 汽车领域：用于监测轮胎压力、发动机油压等 航空航天领域：用于监测飞机、火箭等飞行器的压力参数 工业领域：用于监测工业设备的压力参数，如液压系统、气压系统等
对未来发展的展望与建议
技术发展趋势：智能化、微型化、集成化 应用领域拓展：医疗、汽车、航空航天等 研发投入：加大研发投入，提高技术水平 市场推广：加强市场推广，提高产品知名度
THANK YOU
汇报人：PPT
传感器技术发展趋势：智能化、 微型化、集成化
传感器应用领域：汽车、医疗、 工业、消费电子等
传感器市场前景：市场规模持 续增长，竞争激烈
未来展望：传感器技术不断创 新，应用领域不断拓展，市场 前景广阔
总结与展望
总结本次PPT内容重点
压力传感器的定义和分类 压力传感器的工作原理和结构 压力传感器的应用领域和案例 压力传感器的发展趋势和挑战
线性度：压力传感器的线性度是指其输出信号与输入信号的线性关系，通常用百分比 表示。
重复性：压力传感器的重复性是指其输出信号在相同条件下的重复性，通常用百分比 表示。
稳定性：压力传感器的稳定性是指其输出信号在长时间内保持稳定的能力，通常用百 分比表示。
压力传感器的种类及其工作原理
压力传感器的种类及其工作原理
压力传感器是工业实践中最为常用的一种传感器。
一般一般压力传感器的输出为模拟信号，或在一段连续的时间间隔内，输出为数字信号。
压力传感器主要有应变式压力传感器、陶瓷压力传感器、集中硅压力传感器、蓝宝石压力传感器、压电压力传感器等。
1、应变片压力传感器原理
电阻应变片压力传感器的核心部分是电阻应变片，当金属丝受外力作用时，其长度和截面积都会发生变化，其电阻值会发生转变，假如金属丝受外力作用而伸长时，其长度增加，而截面积削减，电阻值便会增大。
2、陶瓷压力传感器原理
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。
3、集中硅压力传感器原理
被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
4、蓝宝石压力传感器原理
利用应变电阻式工作原理，在压力的作用下，钛合金接收膜片产
生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
5、压电压力传感器原理
当薄圆筒内侧受到压力作用时，圆筒的内张力增大，从而使其固有振动频率上升。
只要测出振筒的固有振动频率，就可知道压力大小。
圆筒的固有振动频率的测量精度打算于筒的谐振品质因数Q、信号处理电路和时钟信号精度。
压力传感器的作用
压力传感器（Pressure Transducer）是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。
按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。
另有医用压力传感器。
重载压力传感器是传感器中一种，但是我们很少听说这种压力传感器，它通常被用于交通运输应用中，通过监测气动、轻载液压、制动压力、机油压力、传动装置、以及卡车/拖车的气闸等关键系统的压力、液力、流量及液位来维持重载设备的性能。
重载压力传感器是一种具有外壳、金属压力接口以及高电平信号输出的压力测量装置。
许多传感器配有圆形金属或塑料外壳，外观呈筒状，一端是压力接口，另一端是电缆或连接器。
这类重载压力传感器常用于极端温度及电磁干扰环境。
工业及交通运输领域的客户在控制系统中使用压力传感器，可实现对冷却液或润滑油等流体的压力测量和监控。
同时，它还能够及时检测压力尖峰反馈，发现系统阻塞等问题，从而即时找到解决方案。
重载压力传感器一直在发展，重载压力传感器为了能够用于更加复杂的控制系统，设计工程师必需提高传感器精度同时需要降低成本便于实际应用等要求。
压力传感器的主要作用及原理:压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。
其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。
由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。
而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。
压力传感器的用途
现在的人们对于外界的感知不仅仅只是限制于自己的感觉，我们有许多的传感器来向我们传递外界的相关信息。
而压力传感器就是其中一种。
压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。
按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
压力传感器主要应用于：增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。
1、应用于液压系统压力传感器在液压系统中主要是来完成力的闭环控制。
当控制阀芯突然移动时，在极短的时间内会形成几倍于系统工作压力的尖峰压力。
在典型的行走机械和工业液压中，如果设计时没有考虑到这样的极端工况，任何压力传感器很快就会被破坏。
需要使用抗冲击的压力传感器，压力传感器实现抗冲击主要有2种方法，一种是换应变式芯片，另一种方法是外接盘管，一般在液压系统中采用第一种方法，主要是因为安装方便。
此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。
2.应用于安全控制系统压力传感器在安全控制系统中经常应用，主要针对的领域是空压机自身的安全管理系统。
在安全控制领域有很多传感器应用，压力传感器作为一种非常常见的传感器，在安全控制系统中应用也不足为奇。
在安全控制领域应用一般从性能方面来考虑，从价格上的考虑，还有从实际操作的安全性方便性来考虑，实际证明选择压力传感器的效果非常好。
压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。
所以体积小也是它的优点之一，除此之外，价格便宜也是它的另一大优点。
在一定程度上它能够提高系统测试的准确度。
流体力学中的压力测量技术
流体力学中的压力测量技术引言流体力学是研究流体运动和相互作用的科学领域。
在流体力学中，压力是一个重要的参数，它描述了流体内部的力分布。
测量压力是流体力学研究和工程应用中的关键任务之一。
本文将介绍流体力学中常用的压力测量技术，包括压力传感器的原理和分类、常用的压力测量方法，以及在不同场景下的应用案例。
压力传感器的原理和分类压力传感器是测量压力的设备，它能够将压力转换为电信号或其他形式的信号输出。
根据工作原理和传感元件的类型，压力传感器可以分为以下几类：1.水银柱压力计：水银柱压力计是基于液体高度的压力测量原理，通过测量液体柱的高度来间接反映压力大小。
这种传感器具有极高的精度和稳定性，但由于使用了水银等有毒材料，现在不再广泛应用。
2.应变式压力传感器：应变式压力传感器利用材料的应变特性来测量压力。
当受到压力作用时，传感元件会发生形变，产生电阻或电容的变化，通过测量这种变化来计算压力。
这种传感器具有高灵敏度和可靠性，广泛用于工业领域。
3.电容式压力传感器：电容式压力传感器利用电容的变化来测量压力。
当受到压力作用时，传感元件的结构发生变化，导致电容值的变化，通过测量电容的变化来获取压力信息。
这种传感器具有较高的精度和稳定性，适用于高精度的应用场景。
4.压阻式压力传感器：压阻式压力传感器利用电阻的变化来测量压力。
当受到压力作用时，传感元件的电阻值会发生变化，通过测量电阻的变化来计算压力。
这种传感器具有简单结构、低成本和较好的可靠性，被广泛应用于工业自动化和汽车领域。
常用的压力测量方法除了压力传感器，流体力学中还有许多其他的压力测量方法，下面介绍几种常用的方法：1.管道流速和压力测量法：该方法基于流体在管道中的流动特性，通过测量流速和压力的关系来计算压力。
常用的测量装置包括或ifice、Venturi管和Pitot管等。
2.液位法：该方法适用于液体的压力测量。
通过测量液体的高度差或液面的压力来计算绝对压力或相对压力。
压力控制器分类
压力控制器分类
一、依压强类型分类的方式中，压力传感器可以分为以下五类：
①、绝对压力传感器：
这种压力传感器量测流体真正的压强，也就是相对于真空压强下的压强。
海平面上的绝对大气压力是101.325kPa（14.7?PSI）。
②、表压力传感器（gauge pressure sensor）：
这种压力传感器可以量测某一特定的位置下，相对大气压的压强，胎压计就是一个例子，当胎压计显示读数为0PSI，表示轮胎内部的压力等于大气压力，为14.7PSI。
③、真空压力传感器：
这种压力传感器用来量测小于一大气压的压强，工业界有些真空压力传感器的读值是相对于一大气压（读值为负值），而有些是以其绝对压力为准。
④、压差计：
此仪器用来量测二个压强之间的压强差，例如量测滤油器两端的压力差，压差计也用来量测流量或量测压力容器内的液面高度。
⑤、密封压力传感器：
此仪器和表压力传感器类似，不过此仪器会经过特别的校正，其量测的压强是相对海平面的压强。
二、若根据结构与原理的不同，可分为：应变式、压阻式、电容式、压电式、振频式压力传感器等。
此外还有光电式、光纤式、超声式压力传感器等。
压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量液体或气体压力的装置，它将压力转换为电信号输出。
压力传感器广泛应用于工业自动化、汽车工程、医疗设备、航空航天等领域。
一、压力传感器的基本原理压力传感器的工作原理基于压力对物体产生的力的原理。
当压力作用于传感器的感应面上时，感应面会受到一个力的作用，这个力与压力成正比。
传感器内部的敏感元件会将这个力转换为电信号输出。
二、压力传感器的构成1. 敏感元件：压力传感器的核心部件是敏感元件，它可以将压力转换为电信号。
常见的敏感元件有电阻应变式传感器、压电式传感器和电容式传感器等。
2. 支撑结构：支撑结构用于支撑敏感元件，并将外界的压力传递给敏感元件。
支撑结构的设计要保证传感器的稳定性和可靠性。
3. 信号处理电路：信号处理电路用于对敏感元件输出的电信号进行放大、滤波和线性化处理，以提高传感器的精度和稳定性。
4. 外壳：外壳用于保护传感器内部的敏感元件和信号处理电路，同时也起到固定传感器的作用。
三、常见的压力传感器类型1. 电阻应变式传感器：电阻应变式传感器是一种常见的压力传感器类型。
它通过测量敏感元件上的电阻值变化来获取压力信息。
当压力作用于敏感元件时，敏感元件会发生形变，导致电阻值的变化。
通过测量电阻值的变化，可以得到压力的大小。
2. 压电式传感器：压电式传感器利用压电材料的特性来转换压力为电信号。
压电材料在受到压力作用时会产生电荷，通过测量产生的电荷量，可以得到压力的大小。
3. 电容式传感器：电容式传感器利用电容的变化来测量压力。
当压力作用于敏感元件时，敏感元件会发生形变，导致电容值的变化。
通过测量电容值的变化，可以得到压力的大小。
四、压力传感器的应用领域1. 工业自动化：压力传感器广泛应用于工业自动化领域，用于测量管道、容器、压力机械等的压力，以实现过程控制和安全保护。
2. 汽车工程：压力传感器在汽车工程中的应用非常广泛。
例如，用于测量发动机的油压、冷却液压力以及轮胎的胎压等。
(完整版)四种压力传感器的基本工作原理及特点
四种压力传感器的基本工作原理及特点一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 ?，通常为120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。
测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，电阻片也跟随变形。
如下图所示。
B为栅宽，L为基长。
材料的电阻变化率由下式决定：R Ad d d（1）R A式中；R—材料电阻由材料力学知识得；[(12)(12)]dRR C K (2)K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得RLK K R L (3) 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。
1.3电阻应变式传感器的分类及特点测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括测中压用的膜片——应变筒式压力传感器测高压用的应变筒式压力传感器1.3.1膜片——应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性，具有优良的静态特性、动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力传感器的分类和作用
将压力转换为电信号输出的传感器。
通常把压力测量仪表中的电测式仪表称为压力传感器。
压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。
弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件（见位移传感器）或应变计（见电阻应变计、半导体应变计）金属元素分析仪转换为与压力成一定关系的电信号。
有时把这两种元件的功能集于一体，如压阻式传感器中的固态压力传感器。
压力是生产过程和航天、国防工业中的重要过程参数，不仅需要对它进行快速动态测量，而且还要将测量结果作数字化显示和记录。
大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需要将压力参数远距离传送（见遥测），并要求把压力和其他参数，如温度、流量、粘度等一起转换为数字信号送入计算机。
因此压力传感器是极受重视和发展迅速的一种传感器。
压力传感器的发展趋势是进一步提高动态响应速度、精度和可靠性以及实现数字化和智能化等。
常用压力传感器有电容式压力传感器、变磁阻式压力传感器（见变磁阻式传感器、金属元素分析仪差动变压器式压力传感器）、霍耳式压力传感器、光纤式压力传感器（见光纤传感器）、谐振式压力传感器等。
