【轻质隔墙板施工方案】轻质隔墙板安装图集

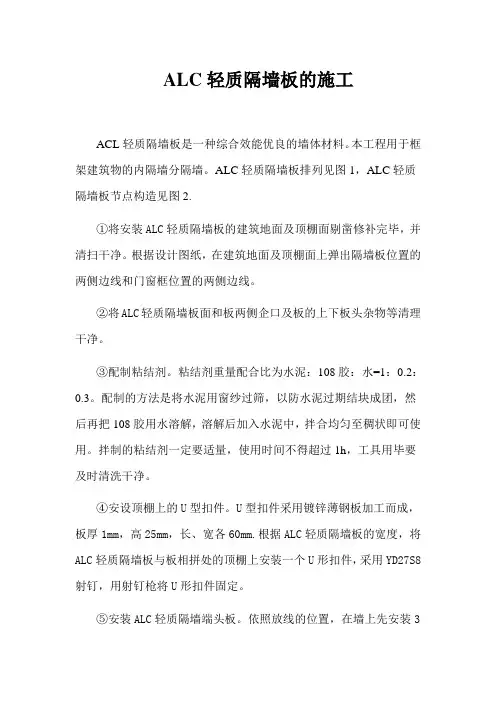

ALC轻质隔墙板的施工
ALC轻质隔墙板的施工ACL轻质隔墙板是一种综合效能优良的墙体材料。
本工程用于框架建筑物的内隔墙分隔墙。
ALC轻质隔墙板排列见图1，ALC轻质隔墙板节点构造见图2.①将安装ALC轻质隔墙板的建筑地面及顶棚面剔凿修补完毕，并清扫干净。
根据设计图纸，在建筑地面及顶棚面上弹出隔墙板位置的两侧边线和门窗框位置的两侧边线。
②将ALC轻质隔墙板面和板两侧企口及板的上下板头杂物等清理干净。
③配制粘结剂。
粘结剂重量配合比为水泥：108胶：水=1：0.2：0.3。
配制的方法是将水泥用窗纱过筛，以防水泥过期结块成团，然后再把108胶用水溶解，溶解后加入水泥中，拌合均匀至稠状即可使用。
拌制的粘结剂一定要适量，使用时间不得超过1h，工具用毕要及时清洗干净。
④安设顶棚上的U型扣件。
U型扣件采用镀锌薄钢板加工而成，板厚1mm，高25mm，长、宽各60mm.根据ALC轻质隔墙板的宽度，将ALC轻质隔墙板与板相拼处的顶棚上安装一个U形扣件，采用YD27S8射钉，用射钉枪将U形扣件固定。
⑤安装ALC轻质隔墙端头板。
依照放线的位置，在墙上先安装3个U形扣件。
然后将安装的隔墙板顶面和靠墙的侧面上涂抹胶粘剂。
安装时1人推挤，1人在下部用宽口撬棍撬起，边顶边挤紧端墙和顶棚面，以有浆液挤出为宜，同时检查垂直度和上下边线的位置，合格后即用2对木楔打紧墙板底部，使之向上顶紧，顶棚面上的U形扣件1/2夹住墙板嵬下撬拽。
用油灰刀将出的胶粘剂刮平补齐，然后将继续安装下一块隔墙板。
⑥安装第二块ALC轻质隔墙板。
当ALC轻质隔墙端头板安装完毕后，紧接着安装第二块隔墙板，安装方法同前，板缝隙以5mm为宜，按同样的施工方法一块隔墙板。
⑦贴玻璃纤维网格条。
第一层采用60mm宽的玻璃纤维网格条贴，贴剂与拼装胶粘相同，待胶粘剂稍干后，可再贴第二层玻璃纤维网格条。
第二层是采用150mm宽玻璃纤维网络条贴板与板的拼缝，为了使施工后的板缝美观、洁净，板面不污染，在刮涂胶粘剂的板面范围弹出灰线，贴缝的胶粘剂与拼装胶粘剂相同，玻璃纤维网格条贴顺铺平，胶粘剂刮平，表面光滑。
轻质隔墙板施工方法(多图)

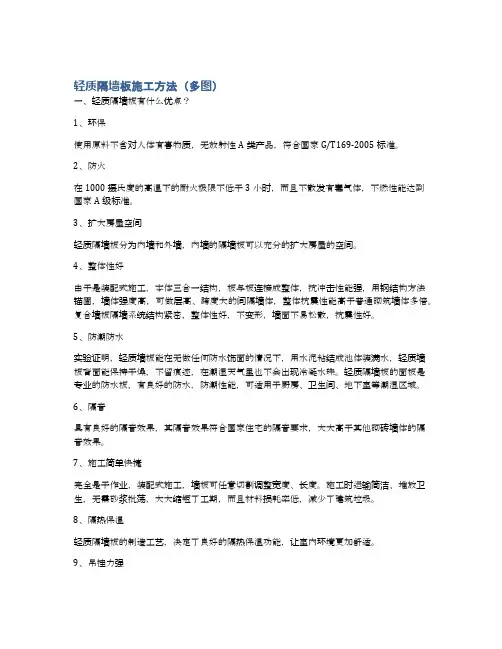

轻质隔墙板施工方法（多图）一、轻质隔墙板有什么优点？1、环保使用原料不含对人体有害物质，无放射性A类产品，符合国家G/T169-2005标准。
2、防火在1000摄氏度的高温下的耐火极限不低于3小时，而且不散发有毒气体，不燃性能达到国家A级标准。
3、扩大房屋空间轻质隔墙板分为内墙和外墙，内墙的隔墙板可以充分的扩大房屋的空间。
4、整体性好由于是装配式施工，本体三合一结构，板与板连接成整体，抗冲击性能强，用钢结构方法锚固，墙体强度高，可做层高、跨度大的间隔墙体，整体抗震性能高于普通砌筑墙体多倍。
复合墙板隔墙系统结构紧密，整体性好，不变形，墙面不易松散，抗震性好。
5、防潮防水实验证明，轻质墙板能在无做任何防水饰面的情况下，用水泥粘结成池体装满水，轻质墙板背面能保持干燥，不留痕迹，在潮湿天气里也不会出现冷凝水珠。
轻质隔墙板的面板是专业的防水板，有良好的防水，防潮性能，可适用于厨房、卫生间、地下室等潮湿区域。
6、隔音具有良好的隔音效果，其隔音效果符合国家住宅的隔音要求，大大高于其他砌砖墙体的隔音效果。
7、施工简单快捷完全是干作业，装配式施工，墙板可任意切割调整宽度、长度。
施工时运输简洁、堆放卫生，无需砂浆批荡，大大缩短了工期，而且材料损耗率低，减少了建筑垃圾。
8、隔热保温轻质隔墙板的制造工艺，决定了良好的隔热保温功能，让室内环境更加舒适。
9、吊挂力强复合墙板可以直接打钉或上膨胀螺栓进行吊挂重物，而且墙板的面板表面平整光滑不会产生粉尘，可直接粘贴瓷砖、墙纸、木饰板等材料做饰面处理。
10、轻质经济施工简单便捷，降低劳动强度，加快施工进度，节约工程总造价，满足了不同客户对现代建筑室内外环境的要求。
二、性能参数三、案例工程概况蒸压加气混凝土板轻质隔墙施工。
本工程主要构件材料见下表四、施工准备1、劳动力准备2、机具准备3、试验准备1）蒸压加气混凝土板进场后，须经材料室组织技术、质检对外观质量、尺寸偏差进行检查验收，并向厂家所要板材合格证及相应检验报告，2）所用材料类型及同类型材料的强度等级在划分检验批时必须相同；3）蒸压加气混凝土板按同一种原材料、同一工艺生产、相同质量等级的每3000块为一个检验批，不足3000块的也按一批计，随机抽取50块板进行外观质量和尺寸偏差的检验。
整理轻质隔墙板安装施工方案

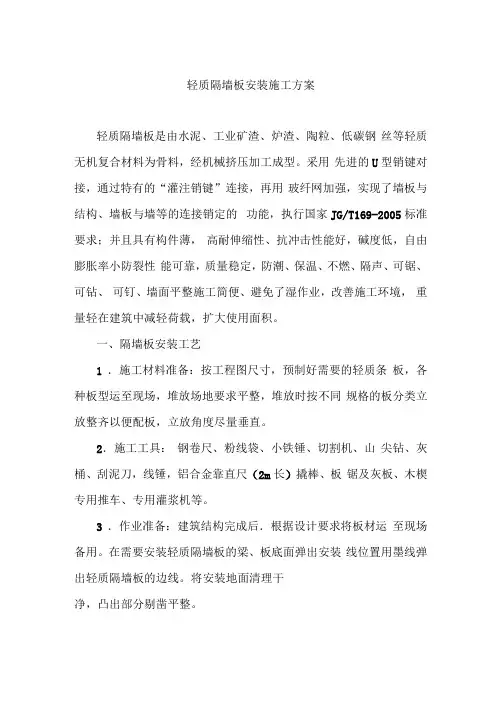

轻质隔墙板安装施工方案轻质隔墙板是由水泥、工业矿渣、炉渣、陶粒、低碳钢丝等轻质无机复合材料为骨料，经机械挤压加工成型。
采用先进的U型销键对接，通过特有的“灌注销键”连接，再用玻纤网加强，实现了墙板与结构、墙板与墙等的连接销定的功能，执行国家JG/T169-2005标准要求；并且具有构件薄，高耐伸缩性、抗冲击性能好，碱度低，自由膨胀率小防裂性能可靠，质量稳定，防潮、保温、不燃、隔声、可锯、可钻、可钉、墙面平整施工简便、避免了湿作业，改善施工环境，重量轻在建筑中减轻荷载，扩大使用面积。
一、隔墙板安装工艺1 ．施工材料准备：按工程图尺寸，预制好需要的轻质条板，各种板型运至现场，堆放场地要求平整，堆放时按不同规格的板分类立放整齐以便配板，立放角度尽量垂直。
2．施工工具：钢卷尺、粉线袋、小铁锤、切割机、山尖钻、灰桶、刮泥刀，线锤，铝合金靠直尺（2m长）撬棒、板锯及灰板、木楔专用推车、专用灌浆机等。
3 ．作业准备：建筑结构完成后．根据设计要求将板材运至现场备用。
在需要安装轻质隔墙板的梁、板底面弹出安装线位置用墨线弹出轻质隔墙板的边线。
将安装地面清理干净，凸出部分剔凿平整。
4.条板在安装时，先将条板侧抬至梁、板底面弹有安装线的位置，无门洞口，从外向内安装，有门洞口，由门洞口向两边扩展，门洞口边宜用整板，竖板时一人在一边推挤，一人在下面用宽口手撬棒撬起，边顶边撬，使之挤紧缝隙。
在推挤时，应注意条板是否偏离已弹好的安装边线，并及时用垂线和铝合金靠尺校正，将板面找平，找直。
安装好第一块条板后，检查其柱边板间粘结缝隙不大于15mm为宜，合格后即用木楔楔紧条板底、顶部，销定方式为灌注销定，板上端与板交界处以钢卡固定，下端缝隙用C20砼灌注。
以安装好的第一块板为基础，按第一块板的方法开始安装整墙条板。
5．隔墙板之间接缝灌注：（1）隔墙板与结构墙、板之间接缝处均粘贴玻纤网格布，以硅钙泥嵌缝刮平。
（2）在两板接缝顶部开孔，以灌浆机灌注硅钙浆。

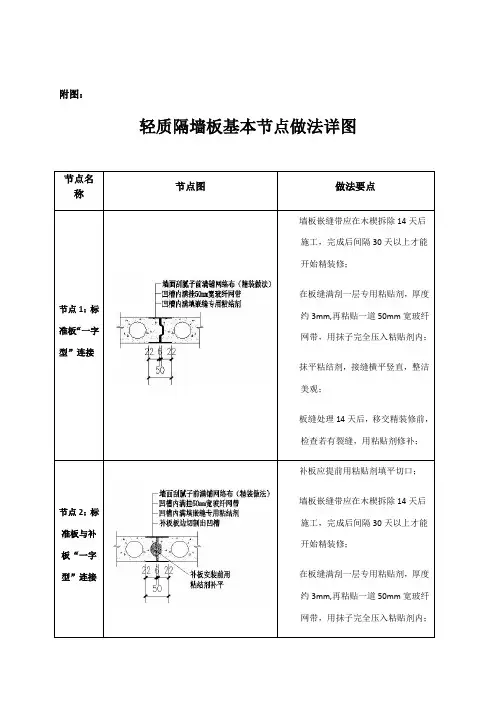

轻质隔墙板基本节点图
附图：
轻质隔墙板基本节点做法详图
灰结构墙、
节点
13：
接地线管、开关和插座暗埋
做法要点同节点12
节点14：预制内墙板吊挂重物节点
➢ 在深化设计时应明确悬挂重物点的定
位；
➢ 在内墙板吊挂重物一侧，按照确定位
置钻孔，孔径50mm ，深70mm ，用EPS
板或发泡胶封堵孔芯下口，再用1：2水泥砂浆将孔填塞密实，砂浆初凝前按照确定位置插入预埋挂件或按所挂重物标准做法后置挂件；
➢ 本节点做法适用在预制内墙板上悬挂
重物，单点吊挂重量不得大于300N(30kg)；孔洞砂浆填塞28天后方可吊挂重物。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
轻质隔墙板基本节点图
附图：轻质隔墙板基本节点做法详图节点名称节点图做法要点节点1：标准板“一字型”连接墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点2：标准板与补板“一字型”连接补板应提前用粘贴剂填平切口；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点3：墙板与剪力墙同宽连接剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点4：墙板与剪力墙一侧平齐连接墙板与剪力墙平齐一侧连接做法同节点3；另一侧连接做法同节点5。
节点5：墙板与免抹灰结构墙、柱“T字型”连接结构预留凹槽，宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点6：墙板与外墙“T字型”连接外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。
板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点7：墙板底与楼板面连接清除楼面墙板安装位置的灰尘并洒水湿润；墙板经安装检验合格后24小时内，用细石混凝土（高度>30mm）或1：2干硬水泥砂浆（高度≤30mm）将墙板底部填塞密实；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点8：墙板顶与楼板底连接板底留凹槽宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点9：墙板底与反坎连接反坎采用铝模与主体结构整体浇注，保证尺寸、高度、宽度及定位准确。
alc轻质隔墙板施工方案
ALC轻质隔墙板施工方案引言ALC（Autoclaved Lightweight Concrete）轻质隔墙板是近年来在建筑领域中广泛使用的一种新型建材，其独特的轻质、强度高、隔热隔音优势使得其在墙体建设中得到了广泛应用。
本文将介绍ALC轻质隔墙板的施工方案，以供相关施工人员参考和借鉴。
施工准备在进行施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
材料准备•ALC轻质隔墙板：根据工程设计要求准备足够的ALC轻质隔墙板。
•胶粉和加固网格布：用于ALC轻质隔墙板的固定和加固。
•防水材料：用于墙体防潮和防水处理。
•砂浆：用于墙体表面的抹灰和修补。
工具准备•手动切割机：用于对ALC轻质隔墙板进行切割和修整。
•打击钉机：用于将隔墙板固定在墙体上。
•砂浆平板：用于抹灰和修补砂浆。
•水平仪：用于确保墙体竖直度。
•打线器：用于确定墙体的基准线。
•钢尺、铅笔、刷子等常用施工工具。
施工步骤步骤一：墙体布置与设置1.根据设计图纸，确定墙体的位置、高度和长度，然后使用打线器在地面上划出墙体的基准线。
2.根据墙体的长度，将ALC轻质隔墙板进行切割和修整，确保其与设计要求尺寸相符。
3.将原始墙体的表面清理干净，移除任何杂物和尘土，并进行必要的防水处理。
步骤二：ALC轻质隔墙板安装1.将第一块ALC轻质隔墙板放置在打线器上，用水平仪确保其竖直度，并使用打击钉机将其固定在地面上。
2.在第一块隔墙板的两侧和底部涂抹适量的胶粉，然后将剩余的隔墙板依次安装在旁边，并用加固网格布固定每块隔墙板之间的接缝处。
3.在墙体顶部的水平线上安装可调节的横档，用水平仪调整其水平度，并使用打击钉机固定。
4.使用打击钉机将剩余的ALC轻质隔墙板按照相同的步骤安装在墙体上，确保每块隔墙板的竖直度和水平度。
步骤三：墙体表面处理1.使用砂浆平板将墙体表面的砂浆进行抹灰，确保表面平整。
2.在砂浆稍干时，使用抹刀修整墙体表面的砂浆，使其更加平整。
3.如果墙体表面有明显的裂缝或缺陷，可以使用修补砂浆进行修补，然后再次进行抹灰和抹刀处理。
ALC轻质隔墙板施工方案
恒大城项目一期工程ALC轻质隔墙专项施工方案编制人：审核人：审批人：分包单位：河南德川集成建筑科技有限公司总包单位：江苏南通三建集团股份有限公司年月日目录第一章编制依据 (3)第二章工程概况 (3)第三章施工方法 (3)1、工艺流程 (3)2、施工准备 (4)3、施工方法及技术措施 (4)4、各项施工管理措施 (7)4.1成品保护措施 (7)5、工程验收 (8)6、主要节点做法 (8)第一章编制依据1.1图集手册表1.1-1 施工图集手册表第二章工程概况工程名称：恒大城项目建设单位：焦作御景置业有限公司设计单位：河南省纺织建筑设计院有限公司监理单位：河南省育兴建设工程管理有限公司施工单位：江苏南通三建集团股份有限公司本工程位于河焦作市山阳区碧莲路焦作一中往东200米。
本工程由1#~2#独立商业、3#商业、主入口大门、8#~15#主楼组成。
本工程已规划用地面积为96285.0平方米，规划建筑面积为269598平方米（不含地下室）。
总建筑面积：17864.38平方米、主楼建筑结构形式为剪力墙结构，基础采用CFG桩基筏板基础。
第三章施工方法1、工艺流程固定U型铁件→安装隔墙板→检查、调整→塞木楔→板缝处理1.1固定U型铁件：先依据地面墙线确定顶部U型铁件的位置固定好。
1.2安装隔墙板：先将粘结砂浆抹在公槽内，砂浆必须满铺均匀，确保灰浆饱满。
再将墙板移至安装位置，用撬棍将墙板来回移动，保证墙板上端与侧面板缝粘结密实。
1.3检查、调整：使用靠尺检查墙面的平整度与垂直度，调整到标准范围以内。
1.4塞木楔：调整合格后，在板下端用木楔将墙板楔紧。
1.5板缝处理：板缝及与主体交界处用粘结砂浆填实、刮平，在面层上铺一层7cm宽的耐碱玻纤网格布，表面抹平。
外墙拼缝因采用防水砂浆，墙板上端采用粘结砂浆填实、抹平。
2、施工准备2.1技术准备2.1.1公司技术及施工人员必须熟悉设计施工图纸、设计变更洽商，充分理解设计意图；然后再进行翻样、加工。
ALC轻质隔墙板施工方案 (2)
ALC轻质隔墙板施工方案 (2)范本一：一：ALC轻质隔墙板施工方案1. 施工前准备1.1 确定施工区域和隔墙板的使用位置。
1.2 清理施工区域，确保地面平整，无杂物。
1.3 检查施工区域的墙体结构，确保其能够承受隔墙板的重量。
1.4 准备所需的施工工具和材料，包括ALC轻质隔墙板、剪刀、电钻、螺丝刀等。
2. 隔墙板的安装2.1 根据施工区域的尺寸和设计要求，将ALC轻质隔墙板剪裁至合适的尺寸。
2.2 在墙体上标记出隔墙板的位置，确保隔墙板安装时垂直和水平。
2.3 使用电钻和螺丝刀将隔墙板固定在墙体上，确保牢固稳定。
3. 隔墙板的填充和修饰3.1 使用专业填充材料填充隔墙板之间的缝隙，确保隔墙板之间紧密无缝。
3.2 进行隔墙板的表面修饰，可以选择涂漆、贴壁纸等方式，使隔墙板与周围环境协调一致。
4. 施工后的清理和验收4.1 清理施工现场，清除所有工具和材料。
4.2 对隔墙板进行检查和验收，确保施工质量符合要求。
附件：1. ALC轻质隔墙板的技术参数表2. 隔墙板施工示意图法律名词及注释：1. ALC：Autoclaved Lightweight Concrete的缩写，指的是轻质加气混凝土。
2. 隔墙板：用于分隔室内空间的板材，通常由特殊材料制成，具有隔音、隔热等功能。
范本二：一：ALC轻质隔墙板施工方案1. 前期准备1.1. 确定隔墙板的使用位置和数量。
1.2. 对施工区域进行测量和平整处理。
1.3. 检查施工区域的结构，确保能够支撑隔墙板的重量。
1.4. 准备所需的工具和材料，包括ALC轻质隔墙板、电锯、螺丝刀等。
2. 隔墙板的安装2.1. 根据实际尺寸要求，将ALC轻质隔墙板进行裁剪。
2.2. 根据设计图纸和墙体标准线，将隔墙板定位并固定在墙体上。
2.3. 使用螺丝刀和螺丝将隔墙板与墙体牢固连接。
3. 隔墙板的填充和装饰3.1. 使用填缝剂填充隔墙板与墙体之间的缝隙，并确保填充均匀平整。
3.2. 根据个人需求，选择合适的装饰材料进行外表面处理，如刷漆、贴壁纸等。
轻质隔墙板施工工艺安装方案
轻质隔墙板施工工艺安装方案本文介绍了轻质隔墙施工工艺，建筑中已经开始讲轻质隔墙材料应用于外墙上,轻质隔墙材料完全可以和砖块向匹敌。
而且新型轻质隔墙材料,节能环保，质轻使用方便，根据现在的发展形势来看,隔墙材料使用砖砌的还是比较多的。
这个主要是人们受到传统的影响，感觉传统材料使用个比较放心。
比较牢固。
还有一点就是轻质隔墙材料做为一种新型的产品，施工技术还在不断跟上的过程中,不了解轻质隔墙的施工工艺难免影响了它的推广.就长远来说，因墙体材料已走上了薄体化,轻质化，功能多样化(保温，隔声)的革新道路,轻质墙板必将如发达国家一样,成为墙体材料的主导。
施工准备：1、轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨（常见）。
轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨.轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。
轻钢龙骨的配置应符合设计要求。
龙骨应有产品质量合格证.龙骨外观应表面平整，棱角挺直，表面不得有严重的污染、腐蚀和机械损伤。
天、地龙骨断面类型：50＊40、75*40、 100*40 、150＊40 (单位：mm）竖龙骨断面类型：48.5＊50、73.5＊50、98.5＊50、148。
5*50 贯通龙骨断面类型：38＊122、紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（12mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等。
3 、填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。
4 、纸面石膏板：纸面石膏板具有轻质、高强、防火、防蛀、隔热保温和隔声等性能，并且具有良好的可加工性，施工方便,是常用的室内装饰材料.纸面石膏板主要分为普通纸面石膏板、防火纸面石膏板和防水纸面石膏板。
纸面石膏板应有产品合格证.一般规格如下：长度：根据工程需要确定;宽度：1200mm、900mm；厚度：9。
5mm、12mm、15mm、18mm、25mm。
nqikeAAA轻质隔墙板施工方案
n q i k e A A A轻质隔墙板施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1. 编制依据 ............................................................ 错误!未定义书签。
2. 工程概况 ............................................................ 错误!未定义书签。
3. 适用范围： ........................................................ 错误!未定义书签。
4. 施工条件： ........................................................ 错误!未定义书签。
5. 施工准备 ............................................................ 错误!未定义书签。
6. 工艺流程： ....................................................... 错误!未定义书签。
7. 施工要点 ............................................................ 错误!未定义书签。
8. 质量保证措施 .................................................... 错误!未定义书签。
9. 施工组织机构 .................................................... 错误!未定义书签。
10. 成品保护 ......................................................... 错误!未定义书签。
【轻质隔墙板施工方案】轻质隔墙板安装图集
【轻质隔墙板施工方案】轻质隔墙板安装图集轻质条板隔墙施工方案目录 1、工程概况 2、编制依据 3、施工准备 4、施工工艺流程5、主要施工工艺 6、质量要求及质量保证 7、安全、环境及文明施工要求一、工程概况本工程小商铺隔墙为90厚的轻质隔墙板，走廊边商铺与小商铺之间隔墙为90厚防火轻质隔墙板，设计修改图纸变更增加的厨房排烟道为90厚防火轻质隔墙板。
隔墙材料分防火和不防火两种。
二、编制依据1、建筑二次装修施工图，甲方电子版业态图纸，现场签字认可图纸。
2、本工程的图纸会审、设计变更和技术核定单。
3、玻璃幕墙工程技术规范 JGJ102-xx。
4、塑料门窗工程技术规程 JGJ103-xx。
5、建筑轻质条板隔墙技术规程 JGJ/T157-xx。
6、内隔墙建筑构造J111～114。
7、轻质条板内隔墙03J113。
8、建筑工程施工质量验收统一标准 GB50300-xx。
三、施工准备1、技术准备a、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。
正式施工前由甲方对业态图签字认可后进行。
b、编制轻质隔墙板施工方案，并报监理等审批。
c、将技术交底落实到作业班组。
d、熟悉图纸后，组织工程技术人员进行现场放线。
放线人员要严格按照甲方签字认可的业态图纸或施工图纸进行放线，随放随复核。
放线完毕，请监理进行验收合格后施工。
2、材料准备（1）、轻质保温复合墙板：620mm*2820*90,轻质实心防火隔板610mm*3000*100。
板面应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明显的缺陷。
（2）、轻质保温符合墙板、轻质实心防火隔板的材质符合现行国家标准和行业标准的规定。
（3）、使用的相关的辅助材料必须与主材相配套。
（4）、对轻质隔墙板的质量要求如下表轻质隔墙板轻质墙板外观和尺寸允许偏差（5）所有相关材料必须报监理、业主确认后使用，拒绝不合格产品进入工地。
室内轻质隔墙的施工ppt课件
完整版ppt课件
28
②固定木骨架
• 对校正好的本骨架进行固定，用垂线法和水平线检 查、调整骨架的垂直度和平整度。木骨架与墙面间 如有缝隙，应用木片或木块垫实。
完整版ppt课件
29
③安装罩面板
• 将木夹板按色差进行挑选，选好的木夹板正面四边 宽约3mm处刨出45°倒角；用枪钉把木夹板固定 到木龙骨上，钉距约为100rnm，要把钉枪的嘴压 在板上，以使钉头埋人板内。
15
水暖、电气钻 孔、下管穿线
完整版ppt课件
16
填充隔完整声版pp保t课件温材料
17
安装门窗框 完整版ppt课件
18
粘钉完另整版一ppt课面件 石膏板
19
▲面板的固定
• 面板的固定根据龙骨的不同而异。
• 轻钢龙骨石膏板隔墙用自攻螺钉或螺栓固定，螺 钉长度和间距根据隔墙面积和厚度确定，一般为 200～500mm；固定后的螺钉头要沉入板面2～ 3mm，但不得破坏面纸。
完整版ppt课件
22
墙面石膏板之间的接缝
完整版ppt课件
23
①暗缝作法
• 在板与板的拼缝处，嵌专用胶液调配的石膏腻子与 墙面找平，并贴上接缝纸带（50mm宽），而后再 用石膏腻子刮平。这种方法较为简单，板缝处有时 会重新出现裂缝，一般性普通工程较适用。注意选 用有倒角的石膏板。
完整版ppt课件
24
• 石膏龙骨石膏板主要用胶粘剂粘贴，将胶粘剂均 匀涂抹在龙骨和石膏板上，要找平贴牢。使用木 龙骨时，可直接将石膏板用圆钉固定在木龙骨上， 钉距为200mm。
完整版ppt课件
20
轻钢龙骨石膏板隔墙的石膏板固定
完整版ppt课件
21
▲墙面板缝处理
轻质墙板构造图集及施工工艺做法住宅版
《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。
本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。
一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。
二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。
三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。
第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。
四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。
2.本图集中未说明的均参照有关规定及规程中的相应条款执行。
3.本图集中未说明的连接节点请参照24页墙板连接形式图。
编制说明图集号15YF001页 2一、墙板分类墙板按照用途不同分为普通板和异型板两类。
a.普通板:墙板按照截面不同分为空心板和实心板两类。
b.异型板:墙板按照连接方式不同分为L型板和T型板。
二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。
GRC轻质隔墙板安装施工方案
GRC轻质隔墙板安装施工方案
一、材料准备
1.GRC轻质隔墙板
2.水泥、沙子、细石子、石膏粉等
3.砂浆搅拌机、搅拌盆、抹刀、砂平机等施工工具
4.铝合金框架、螺丝等安装配件
二、施工步骤
1.基础处理：在施工现场的地面上进行基础处理，确保地面平整、坚实。
2.水平线设置：根据设计要求，在地面上确定墙体的水平线，并用水
平仪进行测量和标记。
3.安装铝合金框架：根据水平线的标记，将铝合金框架按照设计要求
固定在地面上，使用螺丝进行连接。
4.安装GRC轻质隔墙板：将GRC轻质隔墙板放置在铝合金框架内，并
用螺丝固定在框架上。
注意要保持墙板之间的接缝平整、对齐。
5.调制砂浆：按照一定比例将水泥、沙子、细石子、石膏粉等混合搅拌，调制成砂浆。
6.砂浆涂抹：用抹刀将调制好的砂浆均匀涂抹在GRC轻质隔墙板表面，厚度约为2-3毫米。
7.平整处理：使用砂平机对砂浆表面进行平整处理，使其与GRC轻质
隔墙板表面保持一致。
8.二次涂抹：在第一次砂浆涂抹干燥后，进行第二次涂抹，厚度约为
2-3毫米。
9.平整处理：使用砂平机对第二次涂抹的砂浆表面进行平整处理，使
其与第一次涂抹保持一致。
10.修整处理：对涂抹和平整后的墙体进行修整处理，确保墙体表面
平整、光滑。
11.框架处理：对铝合金框架进行涂刷防锈漆等处理，增加其耐久性。
12.后期工序：最后进行墙体封面的饰面处理，如瓷砖贴面、乳胶漆
刷涂等。
轻质墙板构造图集及施工工艺做法住宅版
······《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。
本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。
一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。
二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。
三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。
第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。
四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。
2.本图集中未说明的均参照有关规定及规程中的相应条款执行。
3.本图集中未说明的连接节点请参照24页墙板连接形式图。
编制说明图集号页 2···材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。
a.普通板:墙板按照截面不同分为空心板和实心板两类。
b.异型板:墙板按照连接方式不同分为L型板和T型板。
二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。
【轻质隔墙板施工方案】轻质隔墙板安装图集
【轻质隔墙板施工方案】轻质隔墙板安装图集轻质条板隔墙施工方案目录1 、工程概况2 、编制依据3 、施工准备4 、施工工艺流程5、主要施工工艺6 、质量要求及质量保证7 、安全、环境及文明施工要求一、工程概况本工程小商铺隔墙为90 厚的轻质隔墙板，走廊边商铺与小商铺之间隔墙为90 厚防火轻质隔墙板，设计修改图纸变更增加的厨房排烟道为90 厚防火轻质隔墙板。
隔墙材料分防火和不防火两种。
二、编制依据1 、建筑二次装修施工图，甲方电子版业态图纸，现场签字认可图纸。
2 、本工程的图纸会审、设计变更和技术核定单。
3 、玻璃幕墙工程技术规范JGJ102-xx 。
4 、塑料门窗工程技术规程JGJ103-xx 5、建筑轻质条板隔墙技术规程JGJ/T157-xx 。
6 、内隔墙建筑构造J111～114。
7 、轻质条板内隔墙03J113。
8 、建筑工程施工质量验收统一标准GB50300-xx 。
三、施工准备1、技术准备a 、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。
正式施工前由甲方对业态图签字认可后进行。
b 、编制轻质隔墙板施工方案，并报监理等审批。
c 、将技术交底落实到作业班组。
d 、熟悉图纸后，组织工程技术人员进行现场放线。
放线人员要严格按照甲方签字认可的业态图纸或施工图纸进行放线，随放随复核。
放线完毕，请监理进行验收合格后施工。
2 、材料准备（1）、轻质保温复合墙板：620mm*2820*90,轻质实心防火隔板610mm*3000*100。
板面应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明显的缺陷。
（2）、轻质保温符合墙板、轻质实心防火隔板的材质符合现行国家标准和行业标准的规定。
（3）、使用的相关的辅助材料必须与主材相配套。
（4）、对轻质隔墙板的质量要求如下表轻质隔墙板轻质墙板外观和尺寸允许偏差（5）所有相关材料必须报监理、业主确认后使用，拒绝不合格产品进入工地。
轻质隔墙板基本节点图
板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点6：墙板与外墙“T字型”连接
外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；
内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；
抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。
板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
节点3：墙板与剪力墙同宽连接
剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；
墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；
抹平粘结剂，接缝横平竖直，整洁美观；
板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
墙板与结构接缝处网络布除注明外就向结构面搭接≥150mm。
墙板与梁底、板底交接处预埋250（高）x150~300(宽)洞口，墙板内暗埋线管伸出洞口40±10mm，便于与主体结构预埋线管接驳；
线管通过墙板芯孔，严禁另行开槽敷设和骑墙板接缝,严禁在墙板上横向、斜向开槽敷设线管。
节点13：接地线管、开关和插座暗埋
做法要点同节点12
节点14：预制内墙板吊挂重物节点
附图：
轻质隔墙板基本节点做法详图
节点名称
节点图
做法要点
节点1：标准板“一字型”连接
墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；
在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；
抹平粘结剂，接缝横平竖直，整洁美观；
板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【轻质隔墙板施工方案】轻质隔墙板安装图集轻质条板隔墙施工方案
目录1 、工程概况2 、编制依据3 、施工准备4 、施工工艺流程5、主要施工工艺6 、质量要求及质量保证7 、安全、环境及文明施工要求一、工程概况
本工程小商铺隔墙为90 厚的轻质隔墙板，走廊边商铺与小商铺之间隔墙为90 厚防火轻质隔墙板，设计修改图纸变更增加的厨房排烟道为90 厚防火轻质隔墙板。
隔墙材料分防火和不防火两种。
二、编制依据
1 、建筑二次装修施工图，甲方电子版业态图纸，现场签字认可图纸。
2 、本工程的图纸会审、设计变更和技术核定单。
3 、玻璃幕墙工程技术规范JGJ102-xx 。
4 、塑料门窗工程技术规程JGJ103-xx 5、建筑轻质条板隔墙技术规程JGJ/T157-xx 。
6 、内隔墙建筑构造J111～114。
7 、轻质条板内隔墙03J113。
8 、建筑工程施工质量验收统一标准GB50300-xx 。
三、施工准备
1、技术准备
a 、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体
的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。
正式施工前由甲方对业态图签字认可后进行。
b 、编制轻质隔墙板施工方案，并报监理等审批。
c 、将技术交底落实到作业班组。
d 、熟悉图纸后，组织工程技术人员进行现场放线。
放线人员要严格按照甲方签字认可的业态图纸或施工图纸进行放线，随放随复核。
放线完毕，请监理进行验收合格后施工。
2 、材料准备
（1）、轻质保温复合墙板：620mm*2820*90,轻质实心防火隔板
610mm*3000*100。
板面应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明显的缺陷。
（2）、轻质保温符合墙板、轻质实心防火隔板的材质符合现行国家标准和行业标准的规定。
（3）、使用的相关的辅助材料必须与主材相配套。
（4）、对轻质隔墙板的质量要求如下表
轻质隔墙板轻质墙板外观和尺寸允许偏差
（5）所有相关材料必须报监理、业主确认后使用，拒绝不合格产品进入工地。
3 、主要机具的准备
4 、劳动力准备
组织施工班组6 个，每个班组5人，共计30人。
四、施工顺序
B 区二层→ B区三层→ B区一层→ B区四五层→ A区一至五层→ C区一至五层→负一层。
五、主要施工工艺1 、施工工艺流程：放线→安装构造柱方钢管→安装固定木方→安装顶部C型槽钢→安装轻质隔墙板→门窗洞口C 型槽钢安装→轻质隔墙板板墙体检查加固→水电管线安装→修补安装管线空洞→勾缝→贴网格步→刮白底层→刮白面层。
2 、主要施工工艺：a 、放线：
在地面上根据图纸中隔墙轴线首先放出墙的中心线，然后根据墙中线向两边每边移出50mm弹线作为安装轻质隔墙板隔墙板的边线，在墙两边离边线100mm分别弹出墙的控制线，作为检查墙体位置的依
据。
根据地面上的控制线用吊垂的方法将地面上的控制线弹到顶面的梁或板上。
在与轻质隔墙板板墙相交的柱面或墙面上按照地面上的控制线用墨线弹出墙体立面上的控制线。
b 、安装构造柱方型钢管：
由于设计图纸及《内隔墙建筑构造》无构造柱方型钢管布置，小商铺隔墙不上顶，构造柱方型钢管设置此按三点要求并施工：一是所有隔墙端头安装构造柱方型钢管，二是所有隔墙十字接头安装构造柱方型钢管，三是单面墙长度超过6m增加构造柱方型钢管。
根据弹好的边线，在边线上从柱边出来50mm起按间距400mm画出应安装构造柱方钢管的位置。
在画好的位置上用ф 10 电钻在楼板或梁上钻孔，钻孔深度为60mm。
将固定钢板铁件用ф 10 膨胀螺栓固定。
再将构造柱方钢管焊接到铁件上。
见下图：
c 、安装构造方钢管：
在固定锚安装完成后根据施工工艺和相关规范的要求在间距大于6m的墙体中间按照间距不大于3m的要求、宽度大于2.1m 的洞口两边及洞口上部、轻质隔墙板板墙体相交和拐角处安装∟ 50×3 等边角钢。
安装角钢时先在弹好的边线定好位置，在应安装的地方上下分别打入混凝土结构3 根固定锚。
经过垂直度检查后将角钢焊接到固定锚上。
安装完成后检查安装角钢的垂直度。
需安装水平角钢的地方在垂
直的角钢完成安装并检查后将水平角钢焊接到已安装好的垂直角钢上。
d 、安装固定木方
隔墙板与楼地面的木方固定用60mm钢射钉与楼板固定, 射钉间距
150mm。
隔墙板与混凝土柱的木方固定用60mm射钉与混凝土柱固定, 射钉间距500mm。
隔墙板安装完毕后用60mm射钉与木方固定, 射钉间距150mm。
隔墙板与构造方钢管的木方固定用平口螺钉与方钢管固定, 螺钉间距500mm。
隔墙板安装完毕后用60mm射钉与木方固定, 射钉间距150mm。
e 、安装轻质隔墙板板：
将轻质隔墙板轻质隔墙板的表面固定于主体结构上，从安好两边固定的一端开始按顺序向另一边安装。
安装完毕检查轻质隔墙板
板安装的垂直度和平整度均应达到相关施工规范要求。
达到要求后，板底两侧做1：3 水泥砂浆护角固定。
e 、水电管线安装：
根据埋管的具体位置用切割机将应安装管线的地方开槽，槽深及槽宽均小于30mm。
用掏缝刀将管道的位置掏空。
根据抹灰厚度的要求安装好线管和线盒。
严禁在板两面同时开槽。
f 、安装特殊部位的钢丝网：
在洞口的上端两角和窗洞的四个角按照45 度的斜角安装长度为600mm 的平网，平网宽度为250mm。
在轻质隔墙板板与上下部的梁、板交接处以及轻质隔墙板板与墙体、柱的交接处安装100mm×100mm 的阴角钢丝网片。
在安装好的线管部分和墙板之间有拼缝的地方用宽度为200mm的钢丝网片覆盖好。
新安装的钢丝网片必须用扎丝与原轻质隔墙板板上的钢丝网绑扎牢固，并安装平整。
g 、门窗洞口U型网安装：
在门窗洞口的内侧四周安装厚度为90mm，宽度同墙宽的U型钢丝网以方便门窗洞口细石混凝土的施工。
h 、墙体检查加固：
对安装好的轻质隔墙板板墙体进行质量检查，必须达到相关工艺标准质量要求的规定。
并将墙体用木方等支撑工具加固好保证抹灰有足够的刚度。
i 、修补安装管线空洞：
由于轻质隔墙板板墙体芯板为松散材料，某些部位电气线管比较密集, 对于这些由于电气线管比较密集而被掏空形成面积较大空洞的部位采用在一面支模另一面用C20细石混凝土进行填补的方法来修
补。
面积较小的线管孔洞用1：2 水泥砂浆将孔洞全部覆盖。
六、质量要求及质量保证
（1）轻质隔墙板板质量安装要求：
根据本工程实际情况，轻质隔墙板轻质隔墙板安装允许偏差（mm）
如 1 、垂直度≤5mm；
2 、表面平整度控制在5mm以内；
3 、门窗洞口± 5mm
4 、预埋件中心线位置± 10 mm 5、连接件间距± 1
5 mm （2）质量保证措施
A 、为保证轻质隔墙板轻质隔墙板墙体成品的质量，材料进场后，进行观感检查并核查以下的
•轻质隔墙板轻质隔墙板的厂合格证和试验报告，如有疑议必须送试验室复试，复试合格后方可使用到工程中。
•各种配件的出厂合格证明
B 、工人进场后，主管工长进行详细的技术交底，并配发相关的文字、
图纸。
C 、工人操作要严格执行本方案和交底的要求。
D 、严格贯彻自检制度，班组对以完工程按照规范和设计要求及时进行自检，自检合格的基础上报项目部进行专检、验收。
E 、项目部相关主管人
员要加大过程控制的力度。
F 、成品保护工作要认真细致。
七、、环境及文明施工要求
7.1 轻质隔墙板轻质隔墙板安装过程中产生的碎渣及其他垃圾应及时清扫，集中装车装袋运输，严禁从楼上抛掷。
7.2 施工过程中禁止抽烟、随地大小便，严禁打架。
7.3 进入施工现场必须戴安全帽，系好帽带。
7.4 不得向外抛掷物品，严防高空坠物伤人。
7.5 切割轻质隔墙板轻质隔墙板时要采取措施减少粉尘，操作人员要戴好口罩。
7.6 在中午、晚间休息时间尽量减少噪音。
7.7 施工现场的搅拌污水排放到部指定的地方，集中处理。
7.8 现场用电禁止私拉乱接现象，必须在现场电工的允许下进行。
内容仅供参考。
