ZBL-F103裂缝宽度观测仪(智能型)
型裂缝测宽仪安全操作及保养规程
型裂缝测宽仪安全操作及保养规程为了确保型裂缝测宽仪的安全操作和正常使用，本文将从安全操作和保养方面详细说明规程。
安全操作一、使用前检查在使用型裂缝测宽仪之前，需要进行检查，以确保设备状况良好。
1.检查配件是否齐全，包括主机、传感器、电池、数据线、说明书等。
2.检查主机的电池电量是否充足，若不充足请先充电。
3.检查设备外壳是否有损坏，如有损坏请勿使用，应及时送修。
二、使用时注意事项1.外壳避免受到重击或挤压。
2.首次使用型裂缝测宽仪时，应按照说明书上的步骤安装传感器，并进行相关设置和校准。
3.测量前需要对型裂缝进行清洁和处理，以免影响测量结果。
4.测量时，应保持仪器水平，避免晃动或颠簸。
5.在进行测量前，需进行样本校验，保证样本为真实有效。
6.在测量范围内应保持稳定性，同时要注意测量距离和角度。
7.测量操作完成后，请关闭型裂缝测宽仪并及时清理仪器。
三、其他注意事项1.型裂缝测宽仪不允许拆卸或改装，以免影响其正常使用和安全性。
2.不要将型裂缝测宽仪置于高温、潮湿和多尘埃的环境下。
3.请避免将型裂缝测宽仪曝露于强烈阳光下，以免损坏仪器。
保养规程为了保证型裂缝测宽仪的长期稳定性和性能，需要进行定期保养，以及日常保养。
一、日常保养1.使用后，请及时清理型裂缝测宽仪外壳和传感器。
2.保持型裂缝测宽仪存放处的干燥和通风。
3.避免长时间不使用型裂缝测宽仪，以免电池损坏或外壳变形。
4.避免与其他金属物品接触，以免发生短路等情况。
二、定期保养1.定期检查型裂缝测宽仪的电池状况，如果电池需要更换，请替换符合规格的电池，并正确安装。
2.定期检查传感器的状况，如有异常请及时更换。
3.保持型裂缝测宽仪存放处的清洁，以免影响仪器的正常使用。
4.定期进行校准，以确保型裂缝测宽仪的测量精度。
结语型裂缝测宽仪作为一种高科技测量设备，其安全操作和保养十分关键。
通过本文对型裂缝测宽仪的安全操作和保养规程进行阐述，希望能够提高设备的稳定性和可靠性，实现仪器的长期稳定性和性能。
裂缝测宽仪产品简介
裂缝测宽仪产品简介
ZXL-101裂缝测宽仪
ZXL-101裂缝测宽仪可广泛用于桥梁、隧道、建筑物、混凝土路面、金属表面等裂缝宽度的定量检测。
设备主要由手持式彩色液晶屏主机、彩色显微放大探头构成。
测量时将探头紧靠被测裂缝，即可在液晶显示屏上看到被放大的裂缝图像，微调探头使裂缝与电子刻度标尺基本垂直，根据裂缝所占刻度线的多少判读出裂缝宽度。
功能特点:
软件自动在屏幕上生成电子刻度标尺（同类产品均为屏幕贴膜刻度线）采用大屏幕彩色液晶屏（同类产品均为黑白屏），图像清晰逼真
功能配置可升级（如需要，日后可升级拍照或自动读数功能），经济实用
锂电池供电，并设有节能模式
技术规格:
（使用40倍探头）
电子刻度标尺测量范围：0～2mm
电子刻度标尺最小刻度：0.02mm
估读精度：0.01mm
（使用10倍探头）
电子刻度标尺测量范围：0～8mm
电子刻度标尺最小刻度：0.08mm
估读精度：0.04mm
工作温度：－20～60℃
供电：7.4V锂电池一块
尺寸：主机225×115×33 mm （液晶屏：85×65mm）探头40×45×65 mm
重量：主机700克，探头150克。
检测设备询价
康科瑞 北京鸿鸥成运科技有限公司 北京鸿鸥成运科技有限公司 沧州中德伟业仪器设备有限 公司 沧州兴业试验仪器有限责任 公司 北京鸿鸥成运科技有限公司 杭州图尔机电贸易有限公司 沧州中德伟业仪器设备有限 献县沃得数控机械设备厂 沧州中德伟业仪器设备有限 南京经纬测绘仪器销售服务 中心 南京久测仪器技术有限公司 献县鲲鹏脚手架厂 温州市海宝仪器有限公司 上海伦捷机电仪表有限公司 北京时代山峰科技有限公司 上海展缘仪器有限公司 南京德京工具制造有限公司 南通欧能达检测仪器有限公 司 上海硕冠科贸发展有限公司 上虞市龙翔精密仪器厂 北京柏达仪和科技有限公司 上海盖勒克国际贸易有限公 南京久测仪器技术有限公司 上海盖勒克国际贸易有限公 深圳市深博瑞仪器仪表有限 杭州华思特光电仪器科技有 限公司 乐清市柳市立创计量设备商 行 东莞市东城通博电子仪表经 营部 上海伟泰科技有限公司 宁波江东冠达商贸有限公司 上海圣科仪器设备有限公司 西安中测机电有限公司
混凝土
KON-XSY 钢筋锈蚀测量仪 钢筋锈蚀测 SW-3D钢筋锈蚀仪 钢筋锈蚀检测仪 钢筋锈蚀仪 量仪 HC-X5钢筋锈蚀检测仪测试仪 钢筋锈蚀检测仪测试仪 钢筋锈蚀检测仪 混凝土电阻 率测量仪 ZX-4000混凝土电阻率测试仪 混凝土电阻率测试仪
8500 9800 9800 4500 2700 3900 3500 5000 3500 10000
6000 3000 1000 1800 100 1000
沧州中德伟业仪器设备有限 公司
天津天辰伟业科技有限公司
HC210数显式涂层测厚仪 数显式涂层测厚仪 涂层厚度仪 CM-8821磁性涂层测厚仪 磁性涂层测厚仪 L500/LEE500A/LEE500B涂层测厚仪 涂层测厚仪 扭力扳手
探伤仪 隧道 雷达 收敛仪
裂缝宽度检测仪的参数特点介绍
裂缝宽度检测仪的参数特点介绍前言在建筑结构中，裂缝的出现往往是不可避免的现象，而裂缝的宽度直接关系到建筑结构的稳定性和安全性。
因此，建筑工程中的裂缝宽度检测是非常关键的一项工作。
现代科技的不断进步，使得人们对于裂缝宽度检测的要求也越来越高。
裂缝宽度检测仪作为一种新型的检测仪器，具备很多优秀的特点和优势，可以为建筑工程的裂缝宽度检测提供更加快捷，准确，科学的方法和手段。
本文将着重介绍裂缝宽度检测仪的参数特点。
参数特点裂缝宽度检测仪作为一种专业化的检测仪器，主要是通过测量裂缝的宽度大小来判断建筑结构的裂缝状况，以此保证建筑结构的稳定性和安全性。
因此，裂缝宽度检测仪的参数特点主要涉及到以下几个方面。
精度高裂缝宽度检测仪采用的高精度传感器可以实现对裂缝宽度的精确测量，保证了检测结果的准确性和可靠性。
传感器的精度主要取决于传感器的灵敏度和分辨率，一般要求灵敏度至少在0.01mm以上，分辨率至少在0.001mm以上才能够保证检测精度。
稳定性好裂缝宽度检测仪在检测过程中，传感器要能够保证长时间稳定工作，以确保检测结果的稳定性和可靠性。
因此，对于传感器的稳定性，要求较高。
一般来说，传感器的温度漂移要小于0.05%/℃，而随时间的漂移要小于0.01%/h。
动态响应快由于建筑结构裂缝往往是动态变化的，因此裂缝宽度检测仪的动态响应速度也非常重要。
检测仪器的动态响应速度主要取决于传感器的响应时间和采样率，一般来说，传感器的响应时间应该小于1ms，采样率应该大于1kHz，这样才能够保证对于裂缝的动态响应。
显示直观裂缝宽度检测仪在测量结果的显示方面也需要做到直观和方便。
一般来说，检测仪器的显示屏可以显示测量结果、单位、检测时间等信息，并且具备多种显示模式和曲线图显示功能，方便用户进行数据分析和处理。
操作简单在使用裂缝宽度检测仪进行检测的过程中，操作简单易学也非常重要。
裂缝宽度检测仪的操作控制应该做到使用简单、方便，用户只需简单地操作检测仪器的几个按钮即可完成整个检测过程。
某压型钢板-混凝土组合楼板开裂检测及原因分析

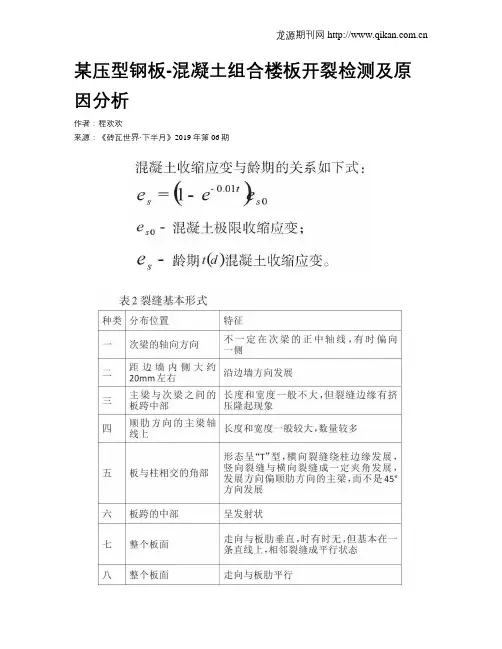

某压型钢板-混凝土组合楼板开裂检测及原因分析作者：***来源：《砖瓦世界·下半月》2019年第06期摘要：某2层钢结构厂房，采用压型钢板-混凝土组合楼板进行加固改造，投入使用后混凝土楼板出现规律分布裂缝。
现场对裂缝位置、分布形态等现状进行检测，采用有限元软件进行模拟计算，探索裂缝原因，并分析楼板结构安全性。
关键词：压型钢板;组合楼板;裂缝;有限元分析近年来，钢-混凝土组合结构的发展给建筑带来许多结构优越性和施工便利性，在建筑结构中越来越多的采用带肋压型钢板作为建筑物楼板体系的承重单元。
利用混凝土和压型钢板两种材料的特性组合使其共同工作，以发挥出良好的受力性能及抗变形能力，形成效果好、经济性高的轻型楼板体系。
压型钢板-混凝土组合楼板的突出特点主要体现在以下三个方面：（1）安装便利，降低成本;（2）减少混凝土用量，减轻结构自重，有利于减小整个结构各构件的截面尺寸;（3）用压型钢板作为结构的配筋，可以减少截面裂缝，提高楼面的整体工作性能。
但是压型钢板-混凝土组合楼板的板面裂缝却是普遍存在的问题。
本文选取一个地上2层钢结构厂房的压型钢板-混凝土组合楼板作为工程实例，现场检测板面裂缝位置及分布形态，采用有限元软件进行模拟计算，探索裂缝原因，并分析楼板结构的安全性。
一、工程概况该项目位于上海市闵行区，因业主生产经营需要，对原有厂房二层局部进行重新装饰修缮，以满足生产需要，二层楼面设计采用YX-75-230-690（1）压型钢板+75mm厚度混凝土浇筑。
2013年3月初凿除原有二层结构楼面，2013年3月底焊接安装主次钢梁;2013年4月10日开始铺设压型钢板并绑扎钢筋，2013年4月17日开始分三次浇筑混凝土楼板。
2013年8月初发现组合楼板混凝土板面存在裂缝。
加固后二层楼板平面图、组合楼板配筋图、组合楼板抗剪键布置图及主次梁加固详图见下图1～3。
二、楼板裂缝现状检测（一）裂缝分布通过现场对压型钢板-混凝土組合楼板板面裂缝情况的检测，板面共发现6条可见裂缝，分别分布于10轴、13轴、14轴、15轴、16轴，其中10轴、13轴、14轴、15轴各分布1条可见裂缝，且裂缝一段靠近K轴线，16轴发现2条可见裂缝，分别靠近K轴和M轴。
裂缝宽度观测仪安全操作保养规定
裂缝宽度观测仪安全操作保养规定裂缝宽度观测仪是一种常用于道路、桥梁、建筑物等结构物的安全检测仪器，能够监测结构物的裂缝宽度变化，及时发现结构缺陷，以保证结构安全和正常运行。
然而，使用裂缝宽度观测仪也需要注意专业技能和安全知识。
因此，编制裂缝宽度观测仪安全操作保养规定，以指导观测仪器的正确使用和保养。
一、安全操作规定1. 观测仪器前准备在使用之前，应对观测仪器进行检查，确保观测仪器状态良好，没有因摔跌或散热等因素造成的损坏。
检查电源是否安全，并确保所有的连接器都连接牢固。
检查仪器屏幕是否干净，如果有污点应该进行清洁。
2. 使用环境要求（1）工作场所应该干燥、通风、光线充足、无粉尘。
电气设备的使用环境温度为0℃~40℃；相对湿度不得超过85%。
（2）观测仪器必须放在平稳的地方，以免出现突然移动和摔落的情况。
（3）在观测仪器周围2m的范围内，禁止存在其他电磁波源，以免影响观测仪器的性能。
3. 操作规范（1）请在操作前仔细阅读《裂缝宽度观测仪使用说明书》。
以避免操作不当导致设备受损或误差增大。
（2）观测操作应由经过专业培训的工程技术人员进行。
对于非专业人员使用观测仪，应经过指导和培训。
（3）操作时要穿戴好个人防护装备。
避免直接接触观测仪导线和其他相关部件。
4. 紧急事态处理在观测过程中，如果出现异常震动或设备故障等情况时，应立即停止操作，切断电源，确认现场安全，避免事故的发生。
二、保养规定1. 操作后仪器的检查在操作完成后要检查视频光学设备的各种固定件、连接线、光路部分是否松动，采用尽可能不使用粉尘发生器的方法清理打印机（或热转印机）和细孔（REF）滤器堵塞情况。
需要检查设备内部的异物是否清除。
2. 观测仪器的日常保养（1）观测仪器应该放在干燥、通风、光线充足的地方。
（2）每次使用观测仪器前，先清洗仪器屏幕。
使用特制清洗剂，水和精纯酒精混合液可以清洗观测仪器表面。
（3）对于连接部分需要采用1/4转秒钟的旋转手法，确保有足够的接触并且没有断开的情况，特别是视频部分的连接线。
ZBL-F101裂缝宽度观测仪
ZBL-F101裂缝宽度观测仪
1.应用领域
桥梁、隧道、墙体、混凝土路面、金属表面等裂缝宽度的定量检测。
2.性能特点
采用现代电子成像技术，将被测结构裂缝原貌成像于主机显示屏幕上，通过屏幕上高精准激光刻度尺，读出真实可靠的裂缝宽度数据。
3.依据标准
中华人民共和国《房屋安全鉴定标准》----- GJ125-99
4.技术参数
技术参数技术指标技术参数技术指标
放大倍数40倍整机尺寸134mm×95mm×36mm
34mm×36mm×46mm 测量范围0.01mm～2.00mm或3.00mm 显微测量传
感器
屏幕刻度0.01mm 显示屏重量600g
估测精度0.005mm 传感器重量60g
供电方式充电锂电池，连续工作时间5小时。
