一种微带结构的新型不等分功分器设计

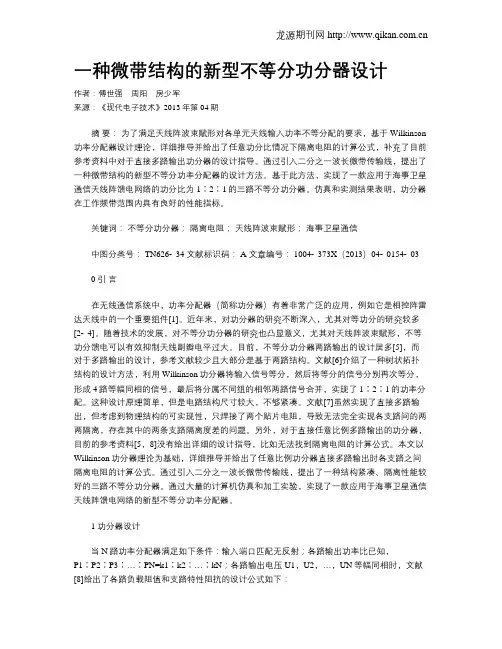

一种微带结构的新型不等分功分器设计作者：傅世强周阳房少军来源：《现代电子技术》2013年第04期摘要：为了满足天线阵波束赋形对各单元天线输入功率不等分配的要求，基于Wilkinson 功率分配器设计理论，详细推导并给出了任意功分比情况下隔离电阻的计算公式，补充了目前参考资料中对于直接多路输出功分器的设计指导。
通过引入二分之一波长微带传输线，提出了一种微带结构的新型不等分功率分配器的设计方法。
基于此方法，实现了一款应用于海事卫星通信天线阵馈电网络的功分比为1∶2∶1的三路不等分功分器。
仿真和实测结果表明，功分器在工作频带范围内具有良好的性能指标。
关键词：不等分功分器；隔离电阻；天线阵波束赋形；海事卫星通信中图分类号： TN626⁃34 文献标识码： A 文章编号： 1004⁃373X（2013）04⁃0154⁃030 引言在无线通信系统中，功率分配器（简称功分器）有着非常广泛的应用，例如它是相控阵雷达天线中的一个重要组件[1]。
近年来，对功分器的研究不断深入，尤其对等功分的研究较多[2⁃4]。
随着技术的发展，对不等分功分器的研究也凸显意义，尤其对天线阵波束赋形，不等功分馈电可以有效抑制天线副瓣电平过大。
目前，不等分功分器两路输出的设计居多[5]，而对于多路输出的设计，参考文献较少且大部分是基于两路结构。
文献[6]介绍了一种树状拓扑结构的设计方法，利用Wilkinson功分器将输入信号等分，然后将等分的信号分别再次等分，形成4路等幅同相的信号，最后将分属不同组的相邻两路信号合并，实现了1∶2∶1的功率分配。
这种设计原理简单，但是电路结构尺寸较大，不够紧凑。
文献[7]虽然实现了直接多路输出，但考虑到物理结构的可实现性，只焊接了两个贴片电阻，导致无法完全实现各支路间的两两隔离，存在其中的两条支路隔离度差的问题。
另外，对于直接任意比例多路输出的功分器，目前的参考资料[5，8]没有给出详细的设计指导，比如无法找到隔离电阻的计算公式。
功分器有微带（Wilkinson）和腔体（电抗）两种
功分器有微带（Wilkinson）和腔体（电抗）两种功分器在无线分布系统中有广泛应用，它可以将基站的发射信号（Tx）分配成多路送到多个天线，同时可以将天线接收到的信号（Rx）返回基站接收机。
典型的二路功分器有微带（Wilkinson）和腔体（电抗）两种，二者各有优点，本说明阐述二者的区别电抗功分器和Wilkinson功分器的特点：电抗功分器一般为同轴结构，它将输入的50Ω阻抗变换为25Ω（使用内外导体的不同比率），25Ω阻抗可以与两个输出50Ω的并联阻抗良好匹配。
Wilkinson功分器通常用微带结构设计，由一对1/4波长阻抗为70.7Ω的带状线组成，输出端口之间串联一个100Ω的电阻。
2. 端口1（Port 1）输入的Tx信号:在腔体功分器中, Port 1 的输入信号变换为25Ω，可以与输出口Port 2（50Ω）和Port 3（50Ω）的并联阻抗良好地匹配，使输入端口具有良好的驻波VSWR。
在微带功分器中，信号平均分成等幅同相的两路 Port 2 和 3。
因为在电阻的两端电压相同，没有电流通过电阻。
1/4波长线的特性阻抗是70.7Ω（√2*50），当Port 2 和 3接50Ω负载时，输入端具有良好的驻波VSWR。
3. 端口2（ Port 2）输入的Rx信号:在腔体功分器中，Port 2 的输入信号是失配的，25%的信号会被反射掉， 25%的信号将传到输出口Port 3，50%将直接送到Port 1，等效为Rx信号损耗3 dB。
在微带功分器中，Port 2的信号是50Ω匹配的，但功率被负载电阻和Port 1平均分配。
电阻的作用是Ports 2 和 3的退耦，但同时对Rx信号有50%（3 dB）损耗。
4. 插损是无线分布系统设计的天敌腔体功分器内导体的材料用黄铜，表面镀银，外壳用铜或铝，用空气介质，可以认为是损耗最小的传输线（除超导），损耗通常为0.05 dB或更小，但通常标为0.1 dB，因为要测试这么小的插损非常困难。
微带功率分配器--微带阻抗及隔离电阻值
设计资料微带功率分配器设计方法1. 功率分配器论述：1.1 定义：功率分配器是一种将一路输入信号能量分成两路或多路信号能量输出的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
1.2 分类：1.2.1功率分配器按路数分为：2路、3路和4路及通过它们级联形成的多路功率分配器。
1.2.2功率分配器按结构分为：微带功率分配器及腔体功率分配器。
1.2.2根据能量的分配分为：等分功率分配器及不等分功率分配器。
1.2.3根据电路形式可分为：微带线、带状线、同轴腔功率分配器。
1.3 概述：常用的功率分配器都是等功率分配，从电路形式上来分，主要有微带线、带状线、同轴腔功率分配器，几者间的区别如下：（1）同轴腔功分器优点是承受功率大，插损小，缺点是输出端驻波比大，而且输出端口间无任何隔离。
微带线、带状线功分器优点是价格便宜，输出端口间有很好的隔离，缺点是插损大，承受功率小。
（2）微带线、带状线和同轴腔的实现形式也有所不同：同轴腔功分器是在要求设计的带宽下先对输入端进行匹配，到输出端进行分路；而微带功分器先进行分路，然后对输入端和输出端进行匹配F面对微带线、带状线功率分配器的原理及设计方法进行分析。
2.设计原理：2.1分配原理：微带线、带状线的功分器设计原理是相同的，只是带状线的采用的是对称性空气填充或介质板填充，而微带线的主要采用的是非对称性部分介质填充和部分空气填充。
下面我们以一分二微带线功率分配的设计为例进行分析。
传输线的结构如下图所示，它是通过阻抗变换来实现的功率的分配。
图1：一分二功分器示意图在现有的通信系统中，终端负载均为50 Q,也就是说在分支处的阻抗并联后到阻抗结处应为50Q。
如上图匹配网络，从输入端口看Z in 二Z o =50"，而Z in 二Z ini〃Z in2 =50^，且是等分的，所以Z ini = Z jn2 , ①处Z ini、②处Z. 2的输入阻抗应为100Q，这样由①、②处到输出终端50Q 需要通过阻抗变换来实现匹配。
第三章 微带线功率分配器
R=2Z0 =100
3.5 微带线三端口功率分配器
宽带微带线wilkinson 功率分配器
微带Wilkinson 功率分配器相于阻抗 变换器
Z1
Z2
//
Z3
K 1 K
2
Z0
Z01 Z02 // Z03
K
K 2
Z 1
0
显然：Z01 Z0 Z1来自单级微带Wilkinson 功率分配器带宽一般为30%左右， 可增加“阻抗变换级”段级数获得宽带性能
3.5 微带线功率分配器
功率分配比与支路阻抗的关系
• Zin2 和 Zin3为在(1)处分别向支路(1)(2)和支路(1)-(3)的输入阻抗：
Zin2 V1
Zin 2 Z022
Z2 ，Zin3
Z
2 03
Z3
Zin3
• 在(1)处分别流向支路(1)-(2)和支路(1)-(3)的功 率比值：
V2
Z2
1
5
Z03 Z0 (1 K 2 )4 K 4
1
R KZ0 K Z0
3.5 微带线三端口功率分配器
作业：
采用输入端增加四分之一波长段的方式，设计
一个宽带二等分功分器，f=10GHz，输入输出阻抗
50 Ω ， 基 片 相 对 介 电 常 数 r=2.2 ， 厚 度 为 0.254mm
，金属(Cu)层厚度为0.017mm，画出结构示意图， 示意图中需简要考虑对不连续性的修正。
• Output connectors are shown connected to the splines in an “in line ” manner
3.5 微带线功率分配器
微带Wilkinson 功分器
微波射频学习笔记11.Wilkinson功率分配器
威尔金森功分器一、3dB功分器的结构组成3dB即等分一分二功分器；其电路结构如下图：①输入线，阻抗Z0；②两路阻抗√2*Z0的1/4波长阻抗变换线；③2*Z0隔离电阻；④两路输出线，阻抗Z0。
（3dB代表功率降低一半，参考前面博客内容）比如阻抗Z0=50Ω：1.输入输出阻抗Z0均为50Ω，与外接设备均匹配；2.1/4波长变换线阻抗70.7Ω；3.隔离电阻R=100Ω；4.从输出端口往输入端口看，依然是匹配的，所以此功分可作为合路器使用。
注：为什么1/4波长线阻抗√2*Z0?为什么隔离电阻2*Z0，为什么有隔离电阻？搜奇偶模分析，朕看不懂，遂pass。
只知道：①输出匹配时，没有功率消耗在电阻上（隔离电阻两端信号等幅等相，无压差，不过信号）；②输出匹配时，输出端口反射的功率会消耗在电阻上，所以输出端口是相互隔离的。
总结：Wilkinson功分器多为微带线和带状线结构，它解决了T型结功分器不能全端口匹配和没有隔离的缺点，但是因为隔离电阻承受功率受限；同时单节功分器带宽不宽，一般采用多节结构。
二、不等分2路功分器若输入端口功率为P1，输出端口功率分别为P2、P3，设P3/P2=K2。
Z3 = Z0*√（（1+K2）/K3）Z2 = K2*Z3 = Z0*√K（1+K2）R=Z0（K+1/K）三、多路Wilkinson功分器当N≥3时，隔离电阻需要跨接，制作比较困难，如下图：①所以一般多路功分器是在一分二的基础上在分二等等...②另外一分三，可以在不等分一分二的基础上，在等分二；③还有当所需路数为奇数时，也可以选择偶数路然后负载堵上一路，懂我意思吧?...四、多节Wilkinson二功分器根据通带起始频率f1和终止频率f2，查表得各节阻抗和隔离电阻值，如下：将上图翻译成人话，就是这个：二等分多节功分器阻抗值和隔离电阻值表其中，特征阻抗值和隔离电阻值为解除归一化处理的实际值，取到小数点后两位；隔离电阻值取整数，因为贴片电阻值都有固定值，所以仿真时，需要就近选择，市面上不需要定制的阻值如下：1 , 1.1 , 1.2 , 1.3 , 1.5 , 1.6 ，1.8 ，2，2.2 ，2.4，2.7 ，3，3.3，3.6，3.9，4.3，4.7，5.1，5.6，6.2，6.8，7.5，8.2，9.1。
