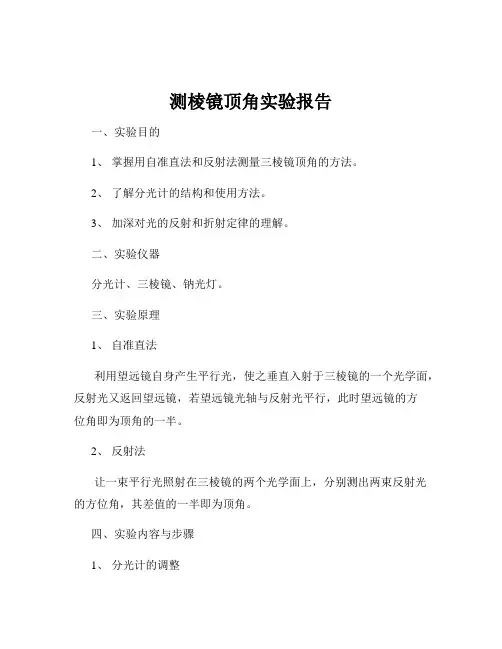

测棱镜顶角实验报告一、实验目的1、掌握用自准直法和反射法测量三棱镜顶角的方法。

2、了解分光计的结构和使用方法。

3、加深对光的反射和折射定律的理解。

二、实验仪器分光计、三棱镜、钠光灯。

三、实验原理1、自准直法利用望远镜自身产生平行光，使之垂直入射于三棱镜的一个光学面，反射光又返回望远镜，若望远镜光轴与反射光平行，此时望远镜的方位角即为顶角的一半。

2、反射法让一束平行光照射在三棱镜的两个光学面上，分别测出两束反射光的方位角，其差值的一半即为顶角。

四、实验内容与步骤1、分光计的调整调节望远镜聚焦于无穷远。

通过目镜观察分划板，调整目镜调焦手轮，使分划板清晰。

然后将平面反射镜置于载物台上，使反射镜与望远镜光轴大致垂直。

通过望远镜观察反射镜，找到反射像。

调节望远镜俯仰螺丝和载物台水平调节螺丝，使反射像位于分划板上十字叉丝的交点。

此时望远镜已聚焦于无穷远。

调节望远镜光轴与分光计中心轴垂直。

将平面反射镜在载物台上旋转 180°，观察反射像是否仍在十字叉丝交点。

若不在，调节望远镜俯仰螺丝，使反射像回到交点。

反复调节，直至平面反射镜在任意位置，反射像均能与十字叉丝交点重合。

调节平行光管产生平行光。

将已调好的望远镜对准平行光管，调节平行光管狭缝宽度，使其适中。

然后调节平行光管的俯仰螺丝和聚焦螺丝，使通过狭缝的光形成清晰的像位于分划板上。

调节平行光管光轴与分光计中心轴垂直。

将望远镜对准平行光管，观察狭缝像是否与十字叉丝竖线重合。

若不重合，调节平行光管俯仰螺丝，使其重合。

2、自准直法测量三棱镜顶角将三棱镜放置在载物台上，使三棱镜的一个光学面与平行光管光轴垂直。

点亮钠光灯，通过望远镜观察三棱镜的一个光学面，找到反射像。

调节载物台，使反射像位于分划板上十字叉丝的交点。

此时望远镜的方位角即为顶角的一半，记为。

旋转载物台 180°，再次找到反射像，记录此时望远镜的方位角。

则顶角。

3、反射法测量三棱镜顶角将三棱镜放置在载物台上，使平行光管的光束照射在三棱镜的两个光学面上。

分光计测量三棱镜顶角实验报告

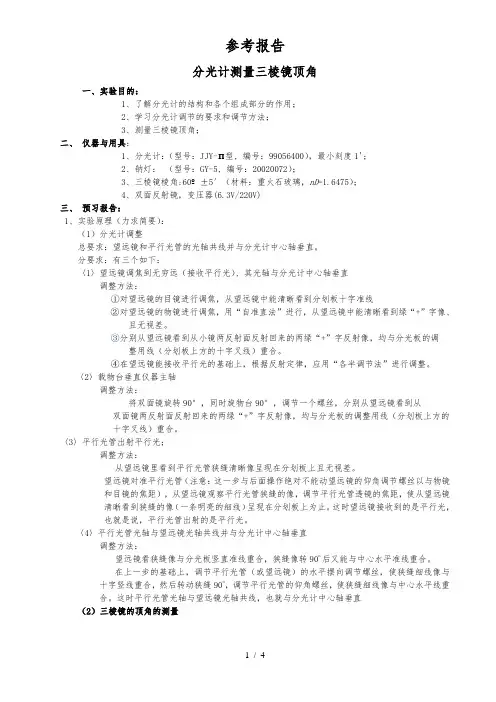

参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：），最小刻度1'；2、钠灯：（型号：GY-5, 编号：）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD= 1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。
