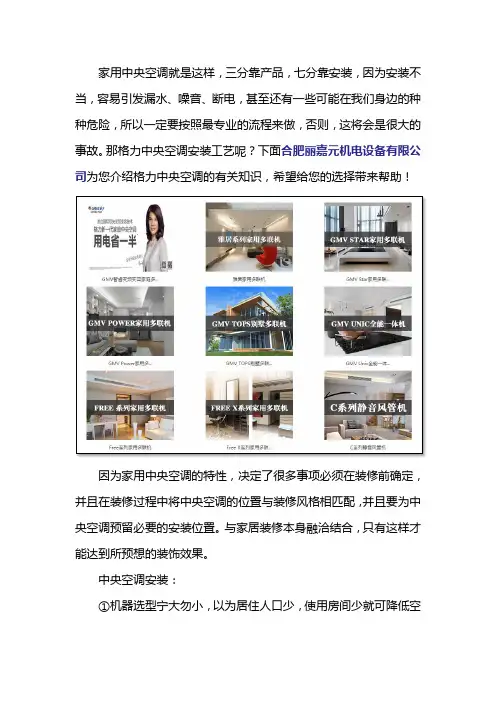

家用中央空调就是这样,三分靠产品,七分靠安装,因为安装不当,容易引发漏水、噪音、断电,甚至还有一些可能在我们身边的种种危险,所以一定要按照最专业的流程来做,否则,这将会是很大的事故。

那格力中央空调安装工艺呢?下面合肥丽嘉元机电设备有限公司为您介绍格力中央空调的有关知识,希望给您的选择带来帮助!因为家用中央空调的特性,决定了很多事项必须在装修前确定,并且在装修过程中将中央空调的位置与装修风格相匹配,并且要为中央空调预留必要的安装位置。

与家居装修本身融洽结合,只有这样才能达到所预想的装饰效果。

中央空调安装:①机器选型宁大勿小,以为居住人口少,使用房间少就可降低空调型号的想法是不正确的。

②室外机位置一定放到通风顺畅的地方,如果通风不畅,则会大大影响空调能力。

③室内机位置一般不要放在卫生间或厨房的顶部,如果一定要放,则要制定好回风方案,不要在卫生间或厨房回风。

④室内机要留检修口以保证日后维修之用。

⑤选择送风口位置,要使空调区域风能流通起来。

⑥送风口尺寸要保证一定的送风口尺寸,送风口过大会影响空调效果。

怎样做到因房制宜选空调呢?层高不足2.7米和总面积不到100平米的房子都不适宜安装中央空调。

房屋的层高如果小于2.7米,在安装中央空调后高度将小于2.4米,人身处其中会感到“头重脚轻”,影响居住舒适度,所以层高2.7米以下的房屋最好不要选择中央空调,即使安装中央空调,也要采用局部吊顶的方法,避免大面积的压迫感。

户式中央空调对房屋面积也有一定的要求,如果房屋总面积不足100平米,使用中央空调就不划算,这种情况下普通空调倒不失为一个明智的选择,此外,室外机的摆放位置也需要注意,室外机一般需要0.6到1立方米的空间,如果室外没有足够的空间,就会为安装和使用带来一连串的问题。

真正适合安装户式中央空调的房屋,需要具备以下两个基本条件:首先是房屋要够高,层高至少达到2.7米;其次面积要够大,总面积100平米以上。

由于现市场上户式中央空调的种类很多,所以。

格力 1.5匹 变频中央空调 使用安装说明书

格力 1.5匹 变频中央空调 使用安装说明书

使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书,并妥善保管更多使用指引,请扫描“扫码开启服务”二维码目录声明●本产品执行标准:GB/T 18836。

●本说明书仅作示例说明,产品及部件外观请以实物为准。

● 使用前请仔细阅读本说明书及电子说明书,否则可能会给本机造成损害或危及您或他人的人身 财产安全。

由于技术更新,致产品升级或变更,恕不另行通知。

电子说明书也会随技术创新进 行更新,请扫描二维码获取最新电子说明书。

● 阅读后请与发票一起妥善保管。

安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。

安全警示01提示本节记载了安全事项的重要内容,以防止对使用者及他人造成人身伤害或财产损失。

请在充分理解下面内容(标志、图标)的基础上阅读正文,并请务必遵守所记载的安全事项。

禁止用电源开关直接关闭空调器。

请勿用湿手操作空调器。

禁止用水直接冲淋空调器。

卸下或打开面板时,切勿触碰空调器的金属部位。

不得让身体长时间直接接触冷风或制冷过度。

不得踩踏在室内机、室外机上,或在其上放置物品,避免遮挡进、出风口。

切勿用于食品、精密仪器、贵重美术品的保存,切勿安装在船舶、车辆等特殊场所。

切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时,请经常打开窗户通风。

切勿在室内机下面放置其它电气产品、家具、贵重物品等。

禁止擅自更换电源线,或将电源线中途驳接,或与其它电器并联使用;如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。

表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体;不得使用与空调器本身所配制冷剂不同的其它制冷剂。

格力中央空调安装标准

格力中央空调安装标准

冷凝水
7 9 1 保温与防 2 腐 3 1 10 调试申请 2 准备工作 3 4 1 2 调试、维 11 3 修 4 5 说明:凡是未按照《格力中央空调安装标准》进行安装所造成的工程安装质量问题,由经销商自己承担全部责任。情节严重者,分公司将处罚¥500元以上的罚款,并 进行全市及郊县通报。
格力中央空调安装标准
施工要求 按照产品安装说明书的要求进行吊装 设备出库前严格检查外观及附件 必须是水泥或钢制结构,应能承受其运行重量,并能隔音和减震,且上面必须水平,机组的安装应预留排水槽 机组安装需有符合产品技术要求的防震垫 室内、外机有足够的维修空间 室外机安装在通风散热良好,不会发生气流短路循环的场所,排风与噪音不得影响周围建筑;散热空间满足设备技术要求 风冷模块机组上方不能有遮挡物 冷水机组的安装地脚螺栓需在设备安装就位后二次灌浆 离心机机器底座钢板对应的基础平面应平整光滑:各基础面的水平度在3MM以内;基础高度高于地面100MM;底座钢板与制冷机组本体搅拌之间不得 有间隙;底座钢板和调整垫周围二次灌浆固定。 机组采用空调机组专用电源 机组电源线需采用BV线,严禁使用铝芯电线,电线电气接触面接触良好。 严禁使用导线替代熔断器 机组接线端子不可受到应力。 线鼻型号规格与电线线径一致,严禁线鼻头与电线压接在一起,严禁使用铜铝线鼻 机组必须可靠接地,严禁使用自攻螺钉压接接地线 严禁短接需要保护装臵的线路。 空调系统总开关需有漏电断电功能及磁脱口与热脱口功能 开关选型符合设备技术要求:切不可将要求为D型断路器的开关安装成其他类型开关;不可将有漏电要求的开关安装为普通开关 电源线选择符合设备技术要求,当电线长度超过技术要求时需按照产品说明要求增大一个规格 多联机供电:室内机和室外机分别使用不同的电源,同一系统内的室内机统一供电,只能由一个总开关控制,在总开关出线端单独设空气开关或熔 断器后为单台室内机供电 风冷模块室外机的电缆敷设距离为75-150米时,电源线增加一个规格:必须安装可切断整个系统的空气开关和漏电开关:空气开关具有磁脱口和热 脱口功能 强电线路和通讯线安装过程中禁止带电操作 多联机室内机拨码工作需在上电前完成 多联机同一系统室内机地址码不能重复 通讯线与电源线不得同管敷设,平行敷设最小间距20cm以上;通讯线与电源线分别从设备电控箱弱电过线孔和强电过线孔接入

第009号附件格力家庭中央空调安装规范(1)

第009号附件格力家庭中央空调安装规范(1)

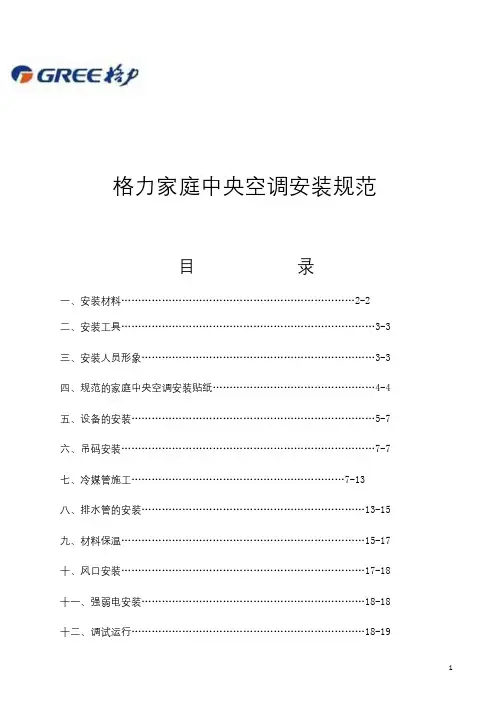

格力家庭中央空调安装规范目录一、安装材料……………………………………………………………2-2二、安装工具…………………………………………………………………3-3三、安装人员形象……………………………………………………………3-3四、规范的家庭中央空调安装贴纸…………………………………………4-4五、设备的安装………………………………………………………………5-7六、吊码安装…………………………………………………………………7-7七、冷媒管施工………………………………………………………7-13八、排水管的安装…………………………………………………………13-15九、材料保温………………………………………………………………15-17十、风口安装………………………………………………………………17-18 十一、强弱电安装…………………………………………………………18-18 十二、调试运行……………………………………………………………18-19一.安装材料序号安装材料铜管图片要求常用品牌上海飞轮符合国标的磷酸脱氧无缝铜管12符合国标要求,燃烧等级B1保温棉福乐斯(B1级)级3 4 5冷凝排水管电源线符合国标要求,厚度≥1.8mm ---符合国标要求,0.75mm2以上(带屏蔽)吊杆M8以上,不锈钢(吊架)吊杆、代码6 7外接风管风口----符合国标要求,复合材料符合国标要求,ABS材料8分歧管格力格力专用分歧管9制冷剂中化蓝天-金冷中化蓝天二.安装工具名称图片名称图片弯管器扩口器名称力矩扳手名称图片名称压力表名称图片图片图片真空泵风速仪三.安装人员形象安装人员在现场施工过程中,必须穿着格力工作服。
