UF-911超声波流量计操作维护培训资料全

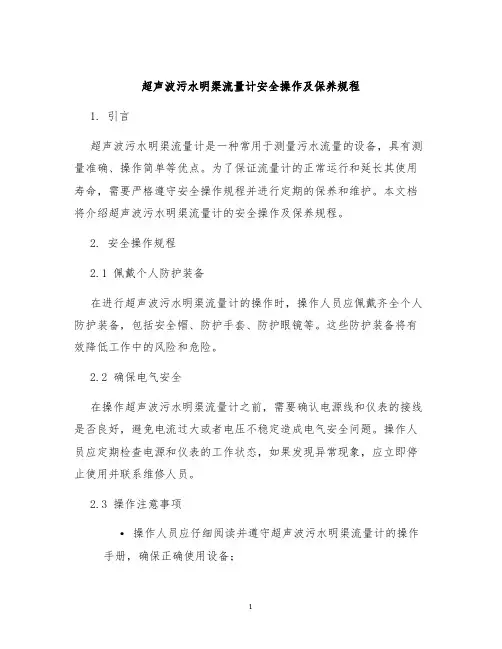

超声波污水明渠流量计安全操作及保养规程
超声波污水明渠流量计安全操作及保养规程1. 引言超声波污水明渠流量计是一种常用于测量污水流量的设备，具有测量准确、操作简单等优点。
为了保证流量计的正常运行和延长其使用寿命，需要严格遵守安全操作规程并进行定期的保养和维护。
本文档将介绍超声波污水明渠流量计的安全操作及保养规程。
2. 安全操作规程2.1 佩戴个人防护装备在进行超声波污水明渠流量计的操作时，操作人员应佩戴齐全个人防护装备，包括安全帽、防护手套、防护眼镜等。
这些防护装备将有效降低工作中的风险和危险。
2.2 确保电气安全在操作超声波污水明渠流量计之前，需要确认电源线和仪表的接线是否良好，避免电流过大或者电压不稳定造成电气安全问题。
操作人员应定期检查电源和仪表的工作状态，如果发现异常现象，应立即停止使用并联系维修人员。
2.3 操作注意事项•操作人员应仔细阅读并遵守超声波污水明渠流量计的操作手册，确保正确使用设备；•操作人员应严格按照操作流程进行操作，避免因不当操作导致设备故障或人员伤害；•在操作过程中，应注意设备周围的环境安全，避免与其他设备或物体发生碰撞或相互干扰。
2.4 紧急情况处理在操作超声波污水明渠流量计时，如果发生紧急情况，操作人员应立即采取措施保障自身安全，并及时通知相关人员进行处理。
紧急情况可能包括设备故障、短路、漏电等。
3. 保养规程3.1 定期清洁超声波污水明渠流量计应定期清洁，以保证准确的测量结果。
清洁时应避免使用有刺激性的溶剂，使用柔软的布或者海绵擦拭仪表表面，确保不会对设备造成损坏。
3.2 环境保护在使用超声波污水明渠流量计时，需要注意环境保护，避免将有害物质或者大量污水溅到设备上。
如果设备表面被污染，应及时清理，并避免让污染物进入设备内部。
3.3 定期检查定期检查超声波污水明渠流量计的工作状态，包括电源线和仪表的连接是否紧固、显示屏是否正常、测量结果是否准确等。
如果发现异常情况，应及时记录并联系维修人员进行处理。
3.4 保养记录每次进行保养和维护时，应记录相关的信息，包括保养时间、保养内容、设备状态等。
超声波流量计培训ppt课件
4/20/2020
.
35
❖ - 增益指要对接收到的信号增强多少，才能达到 需要的振幅强
❖ 度。如果信号强度衰减，增益加强。
❖ - 不同的流体条件，可导致不同流量计的增益有 很大的差异。
❖ - 流体条件相同时，同一个探头，在大口径的流 量计上，因为
在IP address 内输入该流量 计的IP地址， 点击OK键， 则设置完成。
4/20/2020
.
29
查看CUI软件的相关信息
通过file> connect或 者点击 进入如下界 面：
4/20/2020
.
30
❖ 查看流量计 FE3101为 例，点击 Ethemet按 钮，进入如 下界面，选 择对应的流 量计名称， 点击OK键， 则流量计连 接成功。
平均流速
• 流速比率: ❖ - 每个声道的流速除以流量计的平均流速 ❖ - A 声道= 0.892 = 17.43 / 19.54
4/20/2020
.
34
❖ 声速: (SOS)
❖ - 声速传播速度以长度/时间表示….(如 Ft/Sec )
❖ - 当某个声道的声速与流量计的平均声速 差值超过0.35%时，该声道条块颜色会变 为黄色
多通道流量计
Wa 0 .1382 Wb 0 .3618 Wc 0 .3618 Wd 0 .1382
4/20/2020
.
11
流速测量
流量与流体的流速和截面积有关
4/20/2020
流量=流速*截面积
.
12
❖ 超声波流量计原理 ❖ 超声波流量计的硬件接线（现场） ❖ 超声波流量计诊断软件CUI的应用
超声波流量计操作手册
四、超声波流量计的操作
１．超声流量计所对应的 Ｓ６００ 流量计算机的软件安装及 Ｓ６００ 内的 ｃｏｎｆｉｇ 文件下载 Ａ． 超声流量计所对应的 Ｓ６００ 流量计算机的软件安装 ａ．双击 ｃｏｎｆｉｇ６００１．４ｖ 的安装软件，出现如下界面。
ｂ．点击”ｎｅｘｔ”图标
ｃ．点击“ｎｅｘｔ”图标，将 ｃｏｎｆｉｇ６００ 软件安装到默认的目录中
三、超声波流量计接线图
２１ １７ ６ ３ ５ 源自２ ４ １
１８
９
８
７
１６ ２４ １２ ２３ ２２
２０
１０ １９ １５ １１ １４ １３
图： 一净超声 Ｓ６００ 接线 １．陕京 １ 号 Ｓ６００ ２． 靖西复线 Ｓ６００ ３． 西气东输 ３ 号 Ｓ６００ ４． 陕京 １ 号 Ｓ６００ ２４ 伏电源线 ５ 靖西复线 Ｓ６００ ２４ 伏电源线 ６． 西气东输 ３ 号 Ｓ６００ ２４ 伏电源线 ７． 陕京 １ 号现场压变、温变与 Ｓ６００ 通讯线 ８． 靖西复线现场压变、温变与 Ｓ６００ 通讯线 ９． 西气 东输 ３ 号现场压变、温变与 Ｓ６００ 通讯线 １０． 陕京 １ 号远传网线 １１． 靖西复线远传网线 １２． 西气东输 ３ 号远传网线 １３． 陕京 １ 号现场超声信号线 １４． 靖西复线现场超声信号 线 １５． 西气东输 ３ 号现场超声信号线 １６．现场变送器 ２４ 伏电源正极接线端子 １７． 现场 变送器 ２４ 伏电源负极接线端子 １８． 现场变送器 ２４ 伏总电源线 １９～２１ 现场仪表接线转 换器 ２２～２４．与自控系统的通讯线
二、 超声波流量计结构组成（见图 ２）
图 ２ 超声波流量计结构组成图 气体超声流量计是由信号处理单元（ＳＰＵ） 、超声传感器构成。信号处理单元（ＳＰＵ）接 受超声传感器信号，具有处理、显示、输出和记录测量结果的能力，它由电源、微处理器、 信号处理组件和超声换能器激振电路等组成，位于现场的电信号处理及转换部分安装在转 换器内。 流量计算机用于流量计控制和显示，存储的专用计算机。流量计算机具有对信号处理 单元进行就地和遥控组态和监控流量计运行的能力，其上位机（工控机）用于显示累积流 量、平均流速、平均声速、历史曲线，以及检测和控制支路阀门，超压报警或完成站场其 它管理和控制的任务。 流量计本体实际就是两端带管法兰的直管段，它与测量直管段是承压部件，要求有一 定的抗腐蚀能力，其内径一致。
UFM 型超声波流量计 使用说明书
UFMULTRASONIC FLOW METER UFM型超声波流量计使用说明书UFM-DT-JS-1035-2019(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 产品主要结构 (4)2.2工作原理 (4)2.5仓储 (4)3主要参数 (5)4开箱及检查 (5)4.1开箱验货注意事项 (5)4.2检查内容 (5)5界面与操作 (5)5.1主界面 (5)5.2菜单界面 (6)5.3键盘与操作 (6)6参数设置 (6)6.1参数设置 (6)6.2显示设置 (9)7调试 (9)7.1单点校准 (9)7.2两点校准和多点校准 (9)7.3校准方法 (9)8系统设置 (10)8.1语言 (10)8.2日期时间 (10)8.3恢复出厂设置 (10)8.4工厂设置 (10)9常见问题解答 (10)9.1怎样辨别管道中的流体流向 (10)9.2怎样设置零点切除避免无效累积 (10)9.3怎样设置4~20mA输出 (11)附录常用参数 (11)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
UF装置操作维护手册
AquaFlex SXL 225FSFC PVC 脱盐水站超滤装置操作维护手册特别告示：注意！严禁没有完全理解本用户手册，没有经过相应培训的人员操作本超滤装置。
由于超滤装置是在一定的水压及电压下运行，违背本手册中的操作规程可能导致伤害甚至死亡事故的产生。
请特别留意本说明中的安全规范以及贵公司的安全规定，请给操作人员提供完善的安全防护用品。
因以下情况造成的任何人身伤害、设备损坏以及其他方面的损失，SHDEPE公司不承担任何责任：操作人员缺乏对本RO装置的培训和操作技能；人为疏忽；没有遵守本手册规定的操作规程。
如果您对手册中的操作规范或者涉及到的设备有任何的问题请随时联系相关技术人员：目录AquaFlex SXL 225FSFC PVC 0脱盐水站超滤装置 0操作维护手册 01. 安全注意事项 (7)1.1电器设备 (7)1.2机械设备 (8)1.2.1组件泄露 (8)1.2.2离心泵 (8)1.2.3管线与阀门 (8)1.3停机 (9)1.4通道 (9)1.5安全防护设施 (9)1.6安全检查项目 (10)2. 概述 (11)2.1膜过滤简介 (11)2.2中空纤维滤膜和组件 (12)2.3AquaFlex SXL-225FSFC 超滤膜组件技术参数132.3.1组件规格 (14)2.3.2运行参数 (14)2.3.3工艺参数 (15)3.AquaFlex超滤装置 (17)3.1设备运行参数 (17)3.2本体组成 (18)3.3外围组成 (18)3.3.1自动阀门 (18)3.3.2仪表 (18)3.3.3泵 (18)3.4使用条件及反洗参数 (19)4.运输与安装 (19)4.1运输与贮存 (19)4.2安装说明 (21)4.2.1整体安装说明 (21)4.2.2膜组件安装说明 (21)5.装置运行 (24)5.1概述 (24)5.2准备检查 (24)5.3新膜冲洗 (25)5.4启动程序 (26)5.5自动控制 (27)6.超滤装置过程控制 (28)6.1自动控制模式 (28)6.1.2自动控制 (30)6.2手动控制模式 (31)6.3装置关闭条件 (31)6.4药剂投加装置 (31)7.设备停机 (32)7.1手动操作模式下的停机 (32)7.2自动操作模式下的停机 (32)7.3装置长时间停机 (32)7.3.1短期关机（<24h） (33)7.3.2中期关机（1~7天） (33)7.3.3长期关机（>7天） (34)8.操作要点 (36)8.1进水水质要求 (36)8.1.1膜污染形式 (37)8.1.2污染物质 (37)8.2流量 (38)8.2.1产水流量 (38)8.2.2反洗流量 (38)8.2.3正冲流量 (39)8.3反洗间隔 (39)8.4操作压力 (39)8.4.1进出水压力差 (39)8.4.2进水压力 (40)8.4.3反洗水压力 (40)8.5进水水温 (40)8.6运行数据的记录 (41)9.系统的维护及故障分析 (44)9.1系统的日常维护 (44)9.2化学清洗 (44)9.2.1清洗条件 (44)9.2.2清洗准备 (45)9.2.3清洗步骤 (46)9.3系统的故障分析 (48)1.安全注意事项1.1电器设备（1）按照规定检查各端子连接是否正确，是否牢固；（2）在维修或更换电气元件时，必须把该部分从系统中断开。
涡街超声波流量计安全操作及保养规程
涡街超声波流量计安全操作及保养规程前言涡街超声波流量计是一种重要的流量测量仪器，广泛应用于各种流体管道的测量和控制。
本文旨在介绍涡街超声波流量计的安全操作及保养规程，以确保其正常使用和长期可靠运行。
安全操作规程1. 安全检查在使用流量计之前，务必进行安全检查。
检查下列安全问题：•流量计与管道之间的接口是否密封、安装是否正确；•空气源、液压试验工具是否正确接好；•是否有足够的备用电源和紧急停机按钮；•操作者是否穿戴适当的个人保护装备。
2. 电源在使用流量计时，务必打开电源开关，并确保电源符合相关标准和规范。
在使用结束后，应立即关闭电源开关，以免出现安全事故。
3. 操作准则使用涡街超声波流量计时，需要遵循以下操作准则：•操作前应认真阅读操作说明书和使用手册；•操作时需仔细观察指示灯和显示屏，如有异常需要及时报告；•操作时需注意周围环境，如果发现异常情况需要立即停机处理。
4. 应急操作在使用涡街超声波流量计时，如果出现紧急情况，需要立即切断电源并采取适当的措施。
例如：•发生故障时需及时停机并联系专业维修人员；•管道压力过高、过低、过载等异常情况需立即处理。
保养规程1. 清洁保养在使用涡街超声波流量计一段时间之后，需要进行清洁保养。
具体操作步骤如下：1.将涡街超声波流量计移除管道，并切断电源开关。
2.使用清洁剂或清水清洗涡街超声波流量计外壳，并彻底擦干。
3.使用干净的棉纱或布擦拭传感器和电路板，确保表面干燥干净。
4.将涡街超声波流量计安装回原处，并确保管道接口密封。
2. 规范使用和维护在平时的使用过程中，需要注意以下几点：1.严禁使用涡街超声波流量计超出其规定的测量范围；2.避免使用在高温和强腐蚀环境下；3.避免使用在含有硫化氢等有害气体的流体中；4.避免在使用过程中撞击、震动及受重物压坏等现象。
以上事项的违规使用都会影响流量计的使用寿命和精度，造成经济损失和安全事故的发生。
另外，定期进行涡轮流量计的检查和维护也是非常必要的，具体操作可参照相关手册和维护流程。
UF-911挂壁式说明书v1.0
NARIUF-911型挂壁式多声路超声流量计使用与维护说明书（V1.0）南京南瑞自动控制有限公司二〇〇七年八月本文件及相关附件的著作权归南京南瑞自动控制有限公司所有，未经许可，不得擅自使用。
目 录第一章简介 (3)1．1安全 (3)1．2 环境条件 (3)1．3运输 (3)1．4存储 (3)1．5安全规则，防护措施 (4)第二章工作原理与设备描述 (5)2．1工作原理 (5)2．2设备组成 (9)2．2．1机箱 (9)2．2．2操作面板 (10)2．2．3电子单元 (10)2．3技术数据 (11)第三章安装与接线 (13)3．1主机安装 (13)3．2换能器安装 (13)3．3主机内部接线 (13)3．3．1电源接入 (14)3．3．2收发讯板与声路板接口 (14)3．3．3MB911 CPU板接口 (15)3．3．4模拟量输入输出板接口 (16)第四章操作 (17)4．1操作面板 (17)4．2菜单结构 (18)4．3功能操作与界面介绍 (19)4．3．1 启动和关闭程序 (19)4．3．2 启动界面 (19)4．3．3主界面 (19)4．3．4 参数设定选择界面 (20)4．3．5 通用参数设定 (21)4．3．6 断面参数设定 (22)4．3．7 梯形渠参数设定 (23)4．3．8 水位计参数设置 (24)4．3．9 流量估算 (25)4．3．10 声路参数设定 (26)4．3．11 I/O参数设定 (27)4．3．12系统调试诊断界面 (29)4．3．13数据查询界面 (32)第五章维护 (33)5．1 定期重点维护周期 (33)5．2 定期重点维护内容 (33)5．3 流量计主机的重点维护项目 (33)5．4 换能器和信号电缆的重点维护项目 (33)5．5 重点维护后的重新投运 (34)第六章UF-911流量计的故障诊断和排障 (35)6．1 故障的初步分析和判断 (35)6．2 故障范围的初步判断 (36)6．3 故障定位和排除 (37)6．3．1 主机系统的故障定位和排除 (37)6．3．1．1 微机控制单元的故障判断 (37)6．3．1．2 信号部分（收发讯模块）的故障定位和排除 (37)6．3．2 声路部分的故障定位和排除 (37)第七章UF-911流量计通讯规约 (39)附录一、有压管道换能器空间定位图 (40)附录二、内装式换能器声路构成图 (41)附录三：主机尺寸图 (43)附录四、声波信号原理图 (44)附录五、H110型换能器结构及安装空间图 (45)附录六：H210型换能器结构示意图 (46)附录七：四芯穿缆器结构图 (47)附录八：八芯穿缆器结构图 (48)第一章简介1．1安全由于是针对用户使用，所以本操作手册在内容编写上主要是面向用户的具体操作者和安装工程师。
超声波流量计维修培训汇总
夹装式超声波流量计的部件介 绍
– 电子部分
• 便携式 • 专用型 • 变送器型 • 双通道– 传感器 Nhomakorabea– 夹具
– 电缆
– 偶和剂
控制器
偶和剂
夹具
电缆 传感器
信号线及电源线的连接
选择传感器的安装位置
原则:上游要有10倍直径的直管段长度 下游要有5倍直径的直管段长度,即在传感
器安装点的上下游15倍直径长度的管线 上无弯头,阀等引起介质扰动的装置.
夹装式传感器
Classic “clamp-on” approach
• 折射原理
• Snell’s Law
c1 = c2 = c3 sinq1 sinq2 sinq3
c1
W.T.
q1 q2
c2
q3
c3
L
S
c1 = 传感器内传播速度 c2 = 管壁的传播速度 c3 = 流体内的传播速度 S = 传感器的间距
– BWT: 波导束技术测量系统 – 超宽的应用温度范围 – 极大拓展了测量能力
安装: 最高适用温度: 最低适用温度: 压力等级: 材质: 流体类型:
BWT 系统
插入式: 法兰连接, 焊接或螺纹连接
600C -200C 150# - 2500# 316 SS, Ti 气体, 蒸汽, 液体, 两相导声液体, 高粘流体
qP
L
D t = tup - tdn

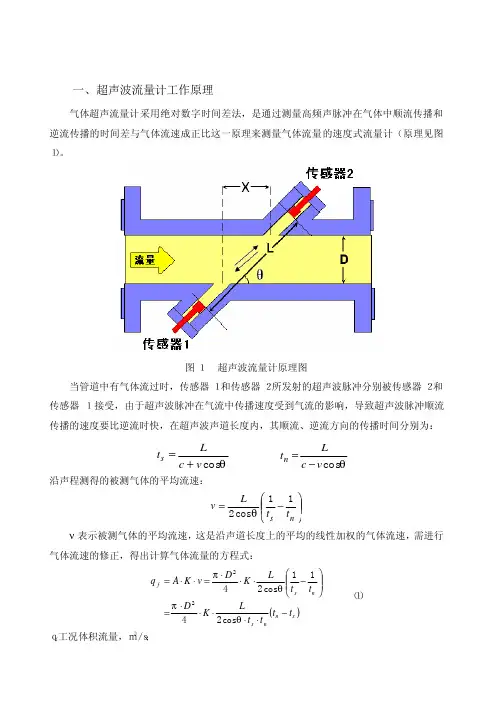

超声波流量计原理：时差 法
流速
V
C2 2L
×Δt
体积流量
V
qP
L
Q = Velocity Area
Q = VA
声速
c=
P tavg
, tavg =
商家超声波流量计安全操作及保养规程
商家超声波流量计安全操作及保养规程超声波流量计是一种非侵入性测量工具，广泛应用于石油、化工、冶金、水处理等行业。
在使用过程中，为了确保流量计的精度和安全性，必须遵守以下规则。
操作规程1. 准备工作在操作前，应了解流量计的参数、性能和使用操作，确保理解使用说明书，并了解测量参数和测量液体的组成、压力、温度等信息。
同时，还需充分了解现场安全环境。
2. 安装与校准将超声波流量计安装在管道上后，需要进行校准。
校准前需检查传感器、电气线路和仪表之间的连接，确保没有损坏和松动的地方，然后进行零点和满量程校准，确保测量精度。
3. 启动启动前，应按照使用说明书正确设置工作条件和参数，确保仪表正常工作。
启动时，应注意仪表清零，在待测液体在管道中流动稳定后进行测量。
4. 测量在测量过程中，应注意仪表显示是否正常，对于异常的情况需要及时对其进行处理（例如重新测量、校准或排除故障等）。
同时还应注意选择合适的工作模式，以便获取精确的测量结果。
5. 关闭测量结束后，应关闭仪表并断开电源。
保养规程1. 清洁保养超声波流量计在使用过程中应注意定期清洁外观和检查传感器是否受到水垢或腐蚀的影响，定期对仪器进行清洁保养。
2. 定期校准超声波流量计在使用过程中受到环境条件的影响，因此应定期进行校准。
具体时间间隔需根据所测液体和环境调整。
3. 保管与维护超声波流量计在使用过程中应保证仪器各部件的完整性和稳定性，并定期检查和维护。
总之，超声波流量计在应用中需要遵守严格的操作规程和保养规程，以确保测量精度、数据可靠以及现场安全，减少企业损失和环境污染。
超声波流量计检测、维护操作规程
超声波流量计检测、维护操作规程工作内容：维护、调试流量计通讯、查看工作状态、修改组份。
准备工作：1、接受任务并准备工具笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。
2、穿戴防静电服、胶鞋、佩戴安全帽。
3、请示动火报告。
工作步骤1、按时到达现场2、开门窗进行通风，并检查现场仪表接口、燃气管线是否漏气及灭火器是否具备。
入遇到漏气情况停止工作报平台。
3、查看上位工控电脑流量计工作状态是否正常、并查看曲线。
4、查看流量计算机工作状态、修改最新组分。
5、在不佩戴手机情况下进入流量计场站，拆开流量计监测板，用数据线连接笔记本和流量计查看状态。
6、将流量计状态截图。
并根据情况作2分钟测试，保存测试文件被查。
7、查看温度压力变送器工作状态是否正常。
8、完成各项检查后打扫现场并查看有否漏气。
9、填写流量计组分修改确认表、流量计状态巡查表，并让当班人员签字。
组分修改表需生产部部长和设备能源信息部自动化中心主任签字确认。
存档。
作业环境紧急情况处理1、进入工作站场时先进行通风、查漏。
如遇漏气则迅速退出场站。
打电话报平台后保障安全时断电。
2、在调试过程中如遇到突然漏气情况，迅速撤离场站，并通知平台后保障安全时断电。
3、接电时应保持绝缘，送电（合闸）时避免打火。
如遇有打火等短接情况时断电排查。
设备紧急情况处理1、如检查过程中发现流量计工作状态不正常应立即将画面截图并开始作10分钟测试。
2、如发现上位电脑数据不正常应立即查看流量计算机工作状态，如排除流量计算机则检查485转接头或数据线是否松动。
3、如流量计算机数据不正常则检查流量计算机接入信号线，然后检查流量计工作状态。
工作内容：清洗、更换超声波流量计探头。
准备工作：1、接受任务并准备工具笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。
超声波流量计培训ppt课件
❖ - 良好流态时，紊流参数为3 到6%。如果流体存 在脉动或波动，该紊
❖ 流参数将超过该范围
4/20/2020
.
42
4/20/2020
.
43
4/20/2020
.
44
4/20/2020
.
45
4/20/2020
.
46
4/20/2020
.
47
4/20/2020
❖ - 当某个声道的声速与流量计的平均声速 差值超过“CRange” 参数的设置值时，该 声道条块颜色会变为红色
4/20/2020
.
35
❖ - 增益指要对接收到的信号增强多少，才能达到 需要的振幅强
❖ 度。如果信号强度衰减，增益加强。
❖ - 不同的流体条件，可导致不同流量计的增益有 很大的差异。
❖ - 流体条件相同时，同一个探头，在大口径的流 量计上，因为
4/20/2020
.
31
❖ 通过
meter> moniter 进入查 看剖面 图：
4/20/2020
.
32
超声波流量计剖面图
4/20/2020
.
33
声道流速: ❖ - 一对探头之间的平均流速(ft/sec) ❖ - A 声道显示17.4 ft/sec ❖ - 蓝色条块表示反向流 • 平均流速: ❖ - 所有声道流速取不同权重后的类加值…流量计横剖面的
4/20/2020
.
20
4/20/2020
.
21
4/20/2020
.
22
4/20/2020
.
23
流量计监控诊断软件CUI
超声波污水流量计安全操作及保养规程
超声波污水流量计安全操作及保养规程超声波污水流量计是一种在工业、环保等领域中广泛应用的流量计，其操作和保养如果出现问题会导致数据误差和测量不准，因此有必要制定一份超声波污水流量计安全操作及保养规程，以确保其正常运行并延长其使用寿命。
1. 安全操作1.1 维护设备完整：在使用超声波污水流量计之前，应检查设备是否完整，如有磨损、裂口、锈蚀及其他损坏，应进行修理或更换。
如在使用过程中发现异常噪音、振动或异常温度，应停机进行检查，并进行必要的维修。
1.2 正确接线：在接触超声波污水流量计前应先掌握设备接线方式。
在接线时应严格按照图纸说明进行，确保接线正确，同时也要注意接线的松紧度，不可过紧或过松。
1.3 防雷接地：在电气设备调试和使用过程中，应采用可靠的防雷接地措施，如采用GFCD电源插头及外壳，接地设备等，确保设备的安全。
1.4 操作人员保持专注：在使用过程中，操作人员应保持专注，保持警觉状态，如果操作过程中发生异常情况应立即停机排查问题，避免因疏忽而导致事故的发生。
1.5 靠谱的电源线：在使用过程中，应选择符合规范的电源连接线，其外观应无明显损坏或磨损，应有耐高温、耐油、耐腐蚀、耐磨、抗拉伸、阻燃等性能，避免因电源短路而导致事故的发生。
1.6 定期检测：超声波污水流量计应定期进行检测和维护，一般建议每年检测一次。
检测时需开机进行测量，测量结果应与台式仪器相符合。
2. 保养规程2.1 外壳清洗：超声波污水流量计外壳应定期清洗，保证设备外观干净整洁，在清洗时应使用清洁剂和软布进行轻柔擦洗，不要使用硬物或化学溶剂进行清洗。
2.2 传感器内部清洗：超声波污水流量计测量准确性、灵敏度和响应时间与传感器的工作状态密切相关，因此传感器内部应定期清洗和调整。
在清洗时应先关闭电源，然后打开传感器，将传感器取下，用水清洗干净传感器内部，再重新安装到原位，最后开机进行调整，确保传感器响应正常。
2.3 防腐处理：超声波污水流量计在高浓度污水环境下，易发生外壳、污染物进入传感器内部等问题，因此应采取防腐措施，定期给传感器涂抹防腐剂。
分体式超声波流量计安全操作及保养规程
分体式超声波流量计安全操作及保养规程前言超声波流量计是现代工业中常见的流量计，其采用了非接触式的技术，能够对流体进行准确的测量。
作为一种高精度的仪器设备，超声波流量计在工作时需要遵守一系列安全操作和保养规程，以确保正常工作和延长使用寿命。
本文将从超声波流量计的安全操作和保养方面入手，介绍分体式超声波流量计的相关知识，帮助使用者规范操作流程，降低故障率，同时也能够更好地保护设备。
安全操作规程1. 安装位置选择超声波流量计应安装在流量变化较小的位置，避免在高速流量的情况下对传感器造成损害，同时，也应避免在浊度较高、气泡等干扰物质较多的介质中使用。
安装时，应确保流量计与管道垂直，且与管道的紧密连接。
2. 动态测量和静态测量的选择超声波流量计分为动态测量和静态测量两种，动态测量适用于流量较高的场合，在测量低流量时，应使用静态测量。
在具体的使用中，应根据流量和测量范围的大小选择合适的测量模式。
3. 地线连接安装时应正确地连接地线，防止在使用过程中出现电气问题，导致设备损坏或人身安全事故。
4. 注意防护设备使用过程中，应注意防护，避免轻微碰撞或振动造成传感器和管道的脱落。
同时应避免污染和卡阻物进入设备内部。
5. 工作环境超声波流量计应在正常的工作环境下使用，避免遭受过高或过低的温度、湿度等环境因素造成设备损坏。
保养规程1. 清洁保养超声波流量计使用一段时间后，应及时对设备进行清洁和保养，避免沉积物和污渍对设备的影响，保证传感器的反应速度和精度。
清洁前应先切断电源，用清水和中性洗涤剂清洗设备，并彻底擦干。
2. 机械保养超声波流量计中的机械部分也需要定期的保养，以确保设备的正常工作。
例如传感器和管道连接处应该经常检查螺栓的松紧程度，并定期加润滑油等。
同时应避免在使用过程中过度拧紧或使用不合适的工具对设备进行拆卸。
3. 校准保养超声波流量计应定时进行校准和测试，确保它们的测量结果的精确性。
在校准过程中，应使用标准样品，依据校准说明，进行调试，以保证测量结果的准确性。
UF-911A超声波流量计说明书(delphi-1)2
目录一、前言--------------------------------------------------------------------------------------------------------------1二、工作原理-------------------------------------------------------------------------------------------------------1三、主要技术参数------------------------------------------------------------------------------------------------3四、UF-911A流量计的系统配置与使用说明----------------------------------------------------------34．1 UF-911A流量计的系统配置--------------------------------------------------------------------------3 4．2 换能器和换能器座--------------------------------------------------------------------------------------4 4．3 电缆--------------------------------------------------------------------------------------------------------5 4．4 电子插箱--------------------------------------------------------------------------------------------------5 4．1．1 控制机箱-----------------------------------------------------------------------------------------5 4．2．2 扩展机箱-----------------------------------------------------------------------------------------5 五、UF-911A流量计的菜单系统及其操作----------------------------------------------------------------65．1 UF-911A流量计的菜单系统介绍---------------------------------------------------------------------6 5．1．1 启动与关闭UF-911超声波流量计程序---------------------------------------------------6 5．1．2 菜单介绍------------------------------------------------------------------------------------------7 六、UF-911A流量计的安装与调试--------------------------------------------------------------------------186．1 流量计的安装--------------------------------------------------------------------------------------------18 6．1．1 换能器安装与定位-------------------------------------------------------------------------------18 6．1．2 电缆连接-------------------------------------------------------------------------------------------18 6．1．3 主机安装-------------------------------------------------------------------------------------------18 6．1．4 调试前准备----------------------------------------------------------------------------------------18 6．2 UF－911A流量计的调试--------------------------------------------------------------------------------18 七、UF-911A流量计的维护-------------------------------------------------------------------------------187．1 日常一般维护----------------------------------------------------------------------------------------------18 7．1．1 日常维护周期-------------------------------------------------------------------------------------18 7．1．2 维护的内容----------------------------------------------------------------------------------------19 7．2 定期重点维护----------------------------------------------------------------------------------------------19 7．2．1 定期重点维护周期-------------------------------------------------------------------------------19 7．2．2 定期重点维护内容-------------------------------------------------------------------------------19 7．2．2．1 流量计主机的重点维护项目---------------------------------------19 7．2．2．2 换能器和信号电缆的重点维护项目---------------------------------197．2．2．3 重点维护后的重新投运-------------------------------------------20八、UF-911流量计的故障诊断和排障-------------------------------------------------------208．1 故障的初步分析和判断-------------------------------------------------------------------------20 8．2 故障范围的初步判断----------------------------------------------------------------------------21 8．3 故障定位和排除----------------------------------------------------------------------------------22 8．3．1 主机系统的故障定位和排除----------------------------------------------------------228．3．2 声路部分的故障定位和排除----------------------------------------------------------22 附录一、串行通讯规约附录二、换能器空间定位图附录三、内装式换能器声路构成图附录四：主机箱、扩展机箱尺寸图附录五、声波信号原理图一、前言感谢您使用UF-911A型多路超声波测流系统（以下简称UF－911A流量计）。
超声波流量计检修维护规程
超声波流量计检修维护规程9.1概述9.1.1适用范围本规程适用于克旗煤制气在线使用的时差式超声波流量计，其他同类型仪表可参照使用。
9.1.2工作原理及特点超声波在逆流中传输所需时间比顺流传输时间长，因此，只要在相距一定距离处分别放置两组超声波发生器与接收器，同时向顺逆流方向发射超声波，接收器就可测出与流速成正比的时差t ∆，由时差便可求出流速和流量Q ，其关系式如下：)/1/1()2/(21122t t X L V m -⨯-=4/()/(2n m v D k V q π⨯= 式中 L---超声波在转换器之间传播路径的长度，m ； X---传播路径的轴向分量，m ；12t 、21t ---分别是从转换器1到转换器2和从转换器2到转换器1的传播时间，s ；Vm---流体通过转换器1，2之间声道上平均流速，m/s ； k---流速分布修正系数；Dn---管道内径，m ；v q ---体积流量，h /m 3。
这就是时差式超声波流量计的测量原理，它是属于速度式流量计。
时差式超声波流量计的主要特点是：流体中不插入任何元件，无额外的压力损失；适用于纯净的或含少量杂质的液体，能对高粘度、强腐蚀、非导电的液体进行测量，在无阻挠流体测量方面是对电磁流量计的一种补充。
但不能测量悬浮颗粒和气泡超过某一范围的液体。
时差式超声波流量计的输出与被测流量之间呈线性关系，且测量与介质的导电率、温度、压力无关。
量程较宽。
对外夹装式流量计适用于大型管道和矩形管道，且原理上不受管径限制，不会因管径大而增加投资；可作移动性测量。
时差式超声波流量计由传感器、转换器二部分组成，传感器检测输出与流速成正比的时差信号，转换器把此信号t转换成0～20mA DC或4～20mA DC模拟输出和频率/脉冲输出。
9.2技术标准9.2.1测量精度基本误差：±0.5%～±5%；重复性误差：±0.1%～±0.4%。
9.2.2测量范围：0～15m/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行二班2016年1月份培训资料UF-911多声路超声波流量计编制：邓远军审核：熊永翔审批：肖堃1、UF－911流量计的系统配置与使用说明本章将先介绍UF－911流量计的系统配置，然后介绍各部分的工作原理和使用方法，以及各外设接口。
1 .1 UF－911流量计的系统配置UF－911流量计由工业控制PC机、现地单元、换能器和电缆组成，并含打印机接口和串行通讯接口及模拟量输出接口（可选）。
适用于被测管道分部、主机的安装位置与换能器的安装位置距离远的现场环境。
换能器的信号电缆连接到现地单元上，工业控制PC机和现地单元通过工业控制PC机的串口和通讯电缆（双绞线、光纤）连接。
流量计主机与现地单元之间采用点对多的总线方式，流量计主机作为主（MASTER）设备，现地单元挂载在通讯总线上与流量计主机通讯。
流量计主机与现地单元之间的距离可达1000米，如果在RS485总线上加中继器，距离可以更远。
现地单元与换能器之间的距离最大可达300米。
如下图：1.2流量计主机流量计主机是一台工业控制PC机。
工业控制PC机完成流量的计算、显示及输入输出，具有如下功能：·对流量测量进行控制和运算：控制收发讯模块的工作并接收由收发讯模块采集的原始数据，进行流量的计算、累积、报警、数据存储等。
·数据显示及人机对话：工控机面板上带有彩色VGA显示器或彩色液晶显示屏，键盘和鼠标，并提供一个全中文的操作界面供参变量设定、调试等。
·测量数据输出：提供多种型式的通讯输出接口。
―串行通讯接口：为一标准RS232接口，输出容可以设定，输出格式为ASCⅡ―并行打印机接口：为一标准并行口，可接打印机打印参数和报表。
报表容可以设定。
建议使用EPSON LQ-300K打印机和针孔打印纸。
―模拟量接口：可以输出4～20mA模拟量，输出精度为12位1.3现地单元及声路排列现地单元装有一块收发讯板和一块声路板，收发讯板上有电源接口和通讯接口，现地单元需要提供AC220V电源。
A、电源端口定义如下：B、通讯端口定义如下：每个测量断面需要配备一台现地单元。
对于多现地单元系统，需要在每个现地单元的收发讯板上通过不同的跳线组合来确定每个现地单元的现地单元号 跳线设置 JP3 JP4 JP5 JP6 JP11 ON ON ON ON 说明:总线终端现地单元为ON, 其它OFF2 OFF ON ON ON3 ON OFF ON ON4 OFF OFF ON ON5 ON ON OFF ON6 OFF ON OFF ON 7ONOFFOFFON现地单元地址的跳线现地单元的声路排列：一块声路板最多可以接12个声路，现地单元的声路排列遵循从左至右原则，即1U->1D->2U->2D->------nU->nD（n<=12）的排列顺序。
下面举例说明：下面是一个测量断面配置9个声路的接线定义图：1U 表示第一声路的上游侧(Up)换能器，2U 表示第二声路的上游侧(Up)换能器，依次类推。
1D 表示第一声路的下游侧(Down)换能器，2D 表示第二声路的下游侧(Down)换器，依次类推。
”“＋”表示连接换能器同轴电缆的芯线，“－”表示连接换能器同轴电缆的屏蔽线。
FLU1现地单元接线端子87654321通讯端口定义说明87654321A+(RS485)B-(RS485)+5V GND CTS(RS232)RTS(RS232)RX(RS232)TX(RS232)接RS485A(+)预留RS232地或RS485屏蔽预留预留接RS232的TX(DB9-3,DB25-2)接RS485B(-)接RS232的RX(DB9-2,DB25-3)通讯端口定义表兰橙兰红红黑火零地AC220V 输入变压器JP1RS485终端跳线(注:终端单元短接其余单元断开)+-12V 直流电源输入(备用)+-12V 铅酸蓄电池XPWK3-3XPWK3-4主机COM-1主机COM-2屏蔽1U 1D 2U 2D 3U 3D 4U 4D 5U 5D 6U 6D 7U 7D 8U 8D 1234567891011121314151617181921222324252627293031322028＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－＋－9U 9D33343536＋－＋－1.4换能器布置形式交叉8声路布置1.5 换能器和换能器座换能器成对安装于被测流道上，每对换能器面对面地构成一个声路，通过其部压电晶体的电声转换效应来测量声波在两个换能器之间流体中的传播时间。
它具有双重功能：接收来自电缆的电脉冲信号，并将其转换为1MHZ（或500KHZ、200KHZ）的超声波信号发射至水中；也能接收来自流体中的超声波信号，并将其转换的电脉冲信号送到接收机。
2、UF-911流量计的菜单系统及其操作2.1 启动与关闭程序UF-911 流量计开机后便直接进入测量程序。
如果关闭流量计，直接选择“退出”菜单，输入密码后按“确定”退出系统。
2.2 菜单介绍主菜单一级子菜单二级子菜单说明退出退出UF－911系统功能历史查询流量历史数据进入流量历史数据查询的界面声路历史数据进入声路历史数据查询的界面月统计数据进入月统计数据查询的界面实时数据进入实时数据显示界面通用设置进入通用参数设定界面断面设置进入该断面几何参数设定界面声路设置进入该断面声路参数设定界面调试诊断进入调试诊断界面UF-911 流量计的全部操作均由菜单系统实现，想进行某项操作，可以用鼠标点击进入相应菜单直接操作。
各界面介绍如下：2.2.1主界面主界面上显示所测断面管道的流量，累积流量和工作状态；另外还包括菜单按钮(高级设置、系统帮助、退出)、系统时间等。
如下图所示。
说明：系统状态：当前断面流量测量的状态。
有测量状态合通道通讯状态：通道通讯状态：指主机与现地单元之间的通讯是否正常。
断面流速分布图：该断面的所测流量的速度分布图；实时参数：当前断面的瞬时流量（漏水量或工作流量）、导叶开度、当前功率、水头、实时效率；累计流量：从UF-911系统投入开始到当前时刻的累计流量；包括工作累计流量、漏水累计流量合总流量；2.2.2通用参数设置说明：1）、通用参数的设定包括有、“声速”、“串口号”、“系统时间”、“流量单位”、“累计流量单位”等几项参数的设定组成；2）、“声速”指超声波在静水中的传播速度，一般取常温（15℃室温条件）下声速：1457m/s，有时会根据现场条件调整。
3）、“串口号”指主机与现地单元之间通讯所使用的传口号。
操作：1）、在“声速”、“串口”、“流量单位”、“累计流量单位”各自对应的框中输入数据或者选择相应的选项；2）、如果需要修改系统时间，则选中复选框，在“系统日期”改为和“系统时间”改为框中输入日期和时间才生效；3）、点击按钮“修改”，保存通用参数。
2.2.3断面参数设置操作：1）、在“圆管半径”、“最小声路数”、“阻尼时间”、“最大流速”、“最大流量”、“最小流量”、“最大流量变化率”和“流量保持时间”框中分别输入相关的数值；2）、点击按钮“保存”，保存设定的断面参数。
进而对声路和与断面面积相关的几何参数进行设定，点击相应按键进入即可。
对管道和渠道测量按键会有所不同。
注解：阻尼时间 ------对流量进行平滑处理的时间常数，单位为秒。
阻尼时间的取值围为1-60秒，该参数取值越大，平滑效果越好，但瞬态响应变差；取值小则平滑效果差但瞬态响应好；阻尼时间取1秒时为瞬时流量。
本参数由现场需要确定，一般设定为10秒。
最小声路数------既报警声路数，要求UF-911流量计进行流量计算时最少所需的好声路个数。
如果工作声路数少于最小声路数，UF-911流量计出现“正常声路数不够”报警，在这种情况下，如果仍然希望UF-911 流量计保持计量，应将本参数设定为一较小的值。
这样，UF-911 流量计将利用声路替代的方法求出流量来。
最大流速 ------设定的最大流速值，单位为米/秒。
本参数由现场确定，一旦该断面的某一声路测得的流速大于设定的最大流速值，UF-911 流量计就出“声路出错”报警。
最大流量 ------设定的最大流量值。
本参数由现场确定，一旦测得的当前流量大于设定的最大流量值，UF-911 流量计就出“流量超限”报警。
最小流量 ------设定的最小流量值。
本参数由现场确定，一旦测得的当前流量的绝对值小于设定的最小流量值，UF-911 流量计自动将流量置为零。
本参数可有效屏蔽由于零点漂移所产生的小流量的累积。
最大流量变化率 ------设定的流量每秒最大变化率，用于判断流量的合理性。
测得的当前流量与上一秒钟测得的流量比较，相对变化不能超出本参数设定的值，一旦超出，UF-911 流量计就出“流量变化率超限”报警。
本参数单位为“最大流量”的百分数，由现场需要确定，一般设定为20 %。
流量保持时间 ------当流量测量出错时，UF-911流量计依然保持流量输出的时间。
即当UF-911 流量计在测量时连续出错时间小于本参数时，流量计依然输出流量值，该值等于出错前的“正常流量”。
而当UF-911 流量计在测量时连续出错时间大于本参数时，流量计输出“测量出错”报警。
停止流量及累积流量的输出。
流量保持时间的单位为秒。
5.2.4声路参数设定说明：1）、“声路号”系统会根据断面参数设定的声路数自动给出，不需用户设定；2）、“声路开关”只有打开和关闭两个选项；3）“换能器类型”只能在2M、1M、500K、200K中选择，按照《安装报告》中的数据进行取值；4）、“声路长度”、“声路角度”、“电缆长度”值可根据《安装报告》中的数据填写；操作：1）、在“声路开关”和“换能器类型”中选择相关选项；2）、按照《安装报告》在对应的“声路长度”、“声路角度”和“电缆长度”中输入相应数值；3）、点击按钮“保存”，保存声路参数。
注解：换能器类型 ------根据所用换能器设定本参数。
目前，NARI 所用换能器有2.2.4实时数据查询说明：在“实时数据查选”窗口中，将显示当前断面的相关数据。
操作：系统将定时刷新显示当前断面的相关实时数据。
2.2.5历史数据查询A、流量历史数据查询说明：系统保存相关数据。
通过流量历史数据的查询，可以查看任意时段的历史数据。
操作：1）、在“时间选择”中选择要查询时间段的起始时间和中止时间；2）、点击按钮“查询”，得到查询结果。
B、声路历史数据查询操作：1）、选择断面要查询的声路；2）、点击按钮，添加要查询的声路；3）、在“时间断选择”中选择起始时间和中止时间；4）、点击按钮“查询”，得到查询结果。
C、月报表查询操作：1）、通过下拉框选择相应的年份即可；2.2.6调试诊断调试诊断菜单的设计是NARI UF-911超声波流量计的特色，具有非常优秀的智能诊断功能，可通过自检对流量计收发讯模块的工作状况进行检查，通过声路检测各声路的详细工作状况，包括接收信号波形及噪音波形。
