二自由度汽车悬架的动态特性分析
二自由度汽车悬架的动态特性分析二自由度汽车悬架是一种常见的悬架系统，它模拟了汽车车轮和车身之间的相互作用。
在汽车行驶过程中，悬架系统直接影响着车辆的行驶稳定性和舒适性。
因此，对于二自由度汽车悬架的动态特性进行分析至关重要。
本文将从模型建立、阻尼特性、振动特性等方面对二自由度汽车悬架的动态特性进行详细分析。
首先，我们需要建立二自由度汽车悬架的模型。
该模型可以简化为两个弹簧-阻尼器-质量系统，其中一个质量代表车轮和悬架系统，另一个质量代表车身。
弹簧和阻尼器的刚度和阻尼常数分别表示悬架系统的刚度和阻尼特性。
通过建立二自由度悬架模型，我们可以研究车轮和车身之间的相对运动以及受力情况。
其次，阻尼特性是影响汽车悬架动态特性的重要因素之一、阻尼器的阻尼特性可以影响到悬架系统对车辆振动的控制能力。
当阻尼器的阻尼系数过小时，会导致车辆在行驶过程中出现过度的振动，降低行驶的稳定性和舒适性。
而当阻尼系数过大时，会导致车辆的悬架系统过于僵硬，无法有效地吸收路面的颠簸，同样会对车辆的行驶稳定性和舒适性产生不利影响。
因此，需要通过合理选择阻尼系数，以实现良好的悬架控制效果。
接下来，振动特性是分析二自由度汽车悬架动态特性的另一个重要方面。
振动特性包括悬架系统的自然频率以及临界阻尼比等。
自然频率是指悬架系统在没有外力的情况下，自发振动的频率。
自然频率的高低直接影响着汽车悬架的舒适性和行驶稳定性，因此需要通过合理设计悬架系统的刚度和质量分布来调节自然频率。
临界阻尼比是指悬架系统在达到临界阻尼时，振动最为衰减的比率。
通过调节阻尼系数可以使悬架系统的阻尼比接近临界值，以实现良好的振动衰减效果。
此外，还可以通过模拟与仿真方法来进一步分析二自由度汽车悬架的动态特性。
通过使用计算机软件，可以对悬架系统在不同路况下的响应进行模拟，并对其动态特性进行分析。
通过模拟与仿真方法可以更加直观地观察到悬架系统的振动情况，同时还可以通过参数调节来优化悬架系统的动态特性。
车辆悬架振动分析
车辆悬架系统振动研究概述关键词：振动悬架摘要：本文简单介绍了车辆振动的相关知识，对其做了简明的分析，由于篇幅有限故只重点介绍了与车辆悬架相关的知识。
根据不同结构悬架的特点，分别介绍与其相关的振动研究内容和成果。
引言悬架系统是提高车辆平顺性(乘座舒适性)和安全性(操纵稳定性)、减少动载荷引起零部件损坏的关键,。
自70年代以来,工业发达国家开始研究基于振动主动控制的主动/半主动悬架系统。
引入主动控制技术后的悬架是一类复杂的非线性机、电、液动力系统,其研究进展和开发应用与机械动力学、流体传动与控制、测控技术、计算机技术、电子技术、材料科学等多个学科的发展紧密相关。
为此，关于车辆悬架系统振动的研究比较困难，但是其又具有十分重要的实际意义。
一、车辆悬架系统简介悬架系统的作用主要是连接车桥和车架,传递二者之间的作用力和力矩以及抑制并减少由于路面不平而引起的振动,保持车身和车轮之间正确的运动关系,保证汽车的行驶平顺性和操纵稳定性。
悬架系统一般由弹性元件、减振器和导向装置等组成。
其中,弹性元件的作用是承受和传递垂直载荷,缓冲并抑制不平路面所引起的冲击。
按弹性元件分类包括钢板弹簧悬架、螺旋弹簧悬架、扭杆弹簧悬架以及气体弹簧悬架。
钢板弹簧是1根由若干片等宽但不等长的合金弹簧片组合而成的近似等强度的弹性梁,多数情况下由多片弹簧组成。
多片式钢板弹簧可以同时起到缓冲、减振、导向和传力的作用,可以不装减振器而用于货车后悬架。
螺旋弹簧用弹簧钢棒料卷制而成,常用于各种独立悬架。
其特点是没有减振和导向功能,只能承受垂直载荷。
扭杆弹簧本身是1根由弹簧钢制成的杆,一端固定在车架上,另一端固定在悬架的摆臂上。
气体弹簧是在1个密封的容器中冲入压缩气体,利用气体可压缩性实现弹簧的作用。
气体弹簧具有理想的变刚度特性。
气体弹簧有空气弹簧和油气弹簧2种。
根据振动控制类型的不同，悬架系统又可以分为被动悬架、半主动悬架和主动悬架。
被动悬架系统参数是基于某种特定路况的优化设计，而车辆在行驶过程中，它的行驶速度、路面的输入以及载荷都会随时间发生复杂的改变，此时系统参数不能随外部环境变化，所以悬架系统便不再为最优肉。

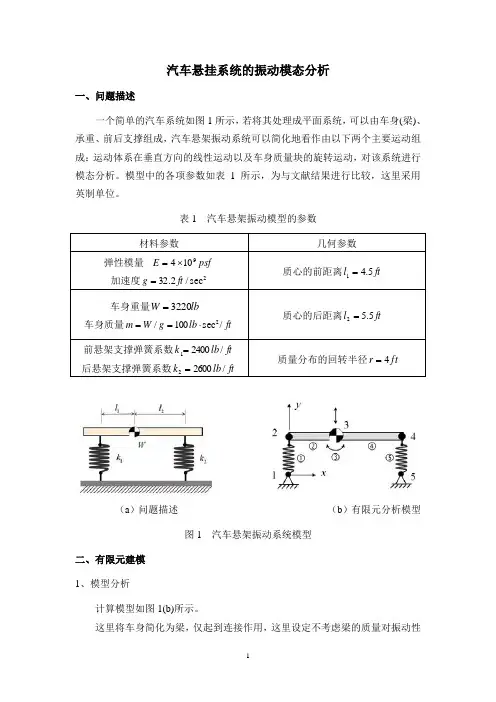

汽车悬挂系统的振动模态分析
汽车悬挂系统的振动模态分析一、问题描述一个简单的汽车系统如图1所示，若将其处理成平面系统，可以由车身(梁)、承重、前后支撑组成，汽车悬架振动系统可以简化地看作由以下两个主要运动组成：运动体系在垂直方向的线性运动以及车身质量块的旋转运动，对该系统进行模态分析。
模型中的各项参数如表 1 所示，为与文献结果进行比较，这里采用英制单位。
表1 汽车悬架振动模型的参数 材料参数几何参数 弹性模量psf E 9104⨯=加速度2sec /2.32ft g =质心的前距离ft l 5.41= 车身重量lb W 3220=车身质量ft lb g W m /sec 100/2⋅==质心的后距离ft l 5.52= 前悬架支撑弹簧系数ft lb k /24001=后悬架支撑弹簧系数ft lb k /26002=质量分布的回转半径ft r 4=（a ）问题描述 （b ）有限元分析模型图1 汽车悬架振动系统模型二、有限元建模1、模型分析计算模型如图1(b)所示。
这里将车身简化为梁，仅起到连接作用，这里设定不考虑梁的质量对振动性能的影响，因此需将密度设定为零即可，但在建模时需要输入梁的各种参数(包括材料以及几何参数)，实际上，可以将车身梁的弹性效果通过质量块的垂直运动及旋转运动来等效，质量块的转动惯性矩为2r m I zz ⋅=，r 取为 4ft ，经计算ft lb I zz ⋅⋅=2sec 1600。
可以看出所采用的平面简化模型仅有两个自由度(梁单元由于取密度为零，将仅起连接作用)。
采用 2D 的计算模型，使用梁单元 2-D Elastic Beam Elements (BEAM3)来等效车身，使用弹簧单元Spring-Damper Elements (COMBIN14)来等效车体的前后悬架支撑，使用质量块单元Structural Mass Element (MASS21)来等效车身质量。
2、建模的要点1) 首先定义分析类型并选取三种单元，输入实常数；2) 建立对应几何模型，并赋予各单元类型对应各参数值 ；3) 在后处理中，用命令<*GET >来提取其计算分析结果(频率)；4) 通过命令<*GET >来提取模态的频率值。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车的性能和舒适性要求日益提高。
汽车动力总成悬置系统作为汽车的重要组成部分，其性能的优劣直接影响到整车的振动噪声水平以及乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析，并进行优化设计，对于提高汽车的整体性能具有重要意义。
本文将针对汽车动力总成悬置系统的振动进行分析，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是指将发动机、变速器等动力总成与车身进行连接的装置，其作用是减小动力总成产生的振动和噪声对整车的影响。
该系统主要由橡胶支座、液压支座、金属支座等组成，通过这些支座将动力总成的振动和冲击传递给车身，并起到减振、降噪的作用。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统振动的主要原因是发动机工作时产生的激励力，包括往复运动产生的惯性力和旋转运动产生的扭矩。
此外，路面不平、轮胎非线性等因素也会对系统产生一定的振动影响。
2. 振动传递路径动力总成的振动通过悬置系统传递到车身，再传递到车内乘客。
传递路径主要包括橡胶支座、液压支座等部件的弹性变形以及金属支座的刚度传递。
3. 振动分析方法针对汽车动力总成悬置系统的振动分析，可采用实验分析和数值分析两种方法。
实验分析主要通过实车测试和台架试验获取数据；数值分析则通过建立动力学模型，运用有限元等方法进行仿真分析。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统优化设计的目标是在保证动力总成正常工作的前提下，降低整车的振动噪声水平，提高乘坐舒适性。
同时，还需考虑系统的耐久性、可靠性以及制造成本等因素。
2. 优化设计方案（1）材料选择：选用高弹性、高阻尼的材料制作橡胶支座，以提高系统的减振性能。
同时，根据实际需要，可考虑在部分支座中加入液压减振元件，进一步提高减振效果。
（2）结构优化：对悬置系统的结构进行优化设计，如调整支座的布置位置、改变支座的刚度等，以改变振动的传递路径和传递速度，从而达到降低整车振动噪声的目的。

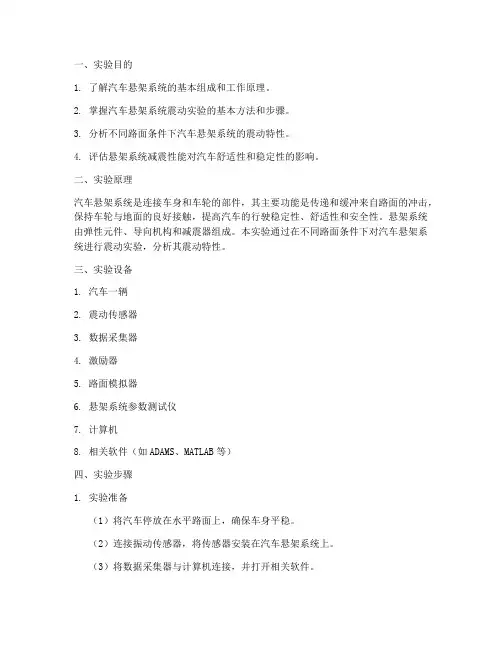

悬架震动实验报告

一、实验目的1. 了解汽车悬架系统的基本组成和工作原理。
2. 掌握汽车悬架系统震动实验的基本方法和步骤。
3. 分析不同路面条件下汽车悬架系统的震动特性。
4. 评估悬架系统减震性能对汽车舒适性和稳定性的影响。
二、实验原理汽车悬架系统是连接车身和车轮的部件，其主要功能是传递和缓冲来自路面的冲击，保持车轮与地面的良好接触，提高汽车的行驶稳定性、舒适性和安全性。
悬架系统由弹性元件、导向机构和减震器组成。
本实验通过在不同路面条件下对汽车悬架系统进行震动实验，分析其震动特性。
三、实验设备1. 汽车一辆2. 震动传感器3. 数据采集器4. 激励器5. 路面模拟器6. 悬架系统参数测试仪7. 计算机8. 相关软件（如ADAMS、MATLAB等）四、实验步骤1. 实验准备（1）将汽车停放在水平路面上，确保车身平稳。
（2）连接振动传感器，将传感器安装在汽车悬架系统上。
（3）将数据采集器与计算机连接，并打开相关软件。
（4）设置实验参数，如采样频率、路面模拟条件等。
2. 实验实施（1）启动激励器，模拟不同路面条件（如平坦路面、坑洼路面、波浪路面等）。
（2）启动数据采集器，记录汽车悬架系统的震动数据。
（3）重复上述步骤，进行多次实验，以确保数据的准确性。
3. 数据处理与分析（1）将采集到的数据导入计算机，进行滤波、降噪等处理。
（2）根据实验数据，分析不同路面条件下汽车悬架系统的震动特性。
（3）评估悬架系统减震性能对汽车舒适性和稳定性的影响。
五、实验结果与分析1. 不同路面条件下汽车悬架系统的震动特性（1）平坦路面：汽车悬架系统震动较小，减震性能较好。
（2）坑洼路面：汽车悬架系统震动较大，减震性能较差。
（3）波浪路面：汽车悬架系统震动较大，减震性能较差。
2. 悬架系统减震性能对汽车舒适性和稳定性的影响（1）舒适性：悬架系统减震性能越好，汽车行驶过程中乘客的舒适性越高。
（2）稳定性：悬架系统减震性能越好，汽车在行驶过程中越稳定，操控性越好。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能对整车舒适性和耐久性的影响日益显著。
汽车动力总成悬置系统作为连接发动机和车身的重要部分，其振动特性的优劣直接关系到整车的运行平稳性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计，已成为汽车工程领域的研究热点。
本文旨在分析汽车动力总成悬置系统的振动特性，并对其优化设计进行探讨。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、悬置件、支撑结构等组成，其作用是减小发动机振动对整车的影响，保证发动机的正常运行，同时提高整车的乘坐舒适性和耐久性。
该系统的性能直接影响整车的动力性、经济性、舒适性和安全性。
三、汽车动力总成悬置系统振动分析1. 振动来源分析汽车动力总成悬置系统的振动主要来源于发动机的运转和外部环境的干扰。
发动机的运转会产生周期性振动和非周期性振动，而外部环境如道路不平度、风力等也会对系统产生振动影响。
2. 振动传递路径分析汽车动力总成悬置系统的振动通过悬置件传递到车身，进而影响整车的振动特性。
在传递过程中，悬置件的刚度和阻尼对振动的传递具有重要影响。
3. 振动特性分析通过对汽车动力总成悬置系统进行模态分析和响应分析，可以了解系统的振动特性。
模态分析可以获得系统的固有频率和振型，而响应分析则可以了解系统在不同工况下的振动响应情况。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统的优化设计旨在提高整车的乘坐舒适性和耐久性，降低发动机的振动和噪声对整车的影响。
2. 优化方案（1）改进悬置件的设计：通过优化悬置件的刚度和阻尼，减小发动机的振动传递到车身的幅度。
（2）优化支撑结构：通过改进支撑结构的布局和刚度，提高系统的整体刚度和稳定性。
（3）采用先进的控制技术：如主动悬置技术、半主动悬置技术等，通过控制算法对发动机的振动进行主动控制。
3. 优化设计方法（1）理论分析：通过建立数学模型和仿真分析，了解系统的振动特性和优化目标。
汽车悬架非线性振动特性分析的开题报告
汽车悬架非线性振动特性分析的开题报告一、选题背景随着汽车行业的快速发展，车辆悬架系统的设计和优化越来越受到关注。
悬架系统是车辆重要的组成部分，不仅仅是为了提高乘坐舒适度，更是为了保证车辆的稳定性和安全性。
然而，悬架系统的非线性特性会导致车辆的振动不稳定和行驶不舒适等问题，因此对其进行研究是十分必要的。
二、研究内容本文采用有限元方法对汽车悬架系统进行建模，并考虑非线性特性，包括体积变化效应、摩擦阻尼效应和弹簧刚度的非线性特性等。
应用频域有限元法和时域有限元法对汽车悬架系统进行求解，并分析其振动特性。
三、研究意义通过对汽车悬架系统的非线性振动特性进行分析，可以为悬架系统的设计和优化提供参考和指导，提高车辆的行驶舒适度和稳定性。
同时，研究结果对改善交通安全和减少事故的发生也具有重要的现实意义。
四、研究方法1.建立基于有限元的汽车悬架系统模型；2.考虑非线性因素，制定非线性模型；3.应用频域有限元法和时域有限元法，分析悬架系统的振动特性；4.分析结果并提出改进建议。
五、论文框架第一章：绪论1.1 研究背景和意义1.2 国内外研究现状1.3 研究内容和方法第二章：汽车悬架系统模型的建立2.1 悬架系统的结构2.2 悬架系统模型的建立2.3 非线性因素考虑第三章：频域有限元法求解3.1 频域有限元法原理3.2 汽车悬架系统的频域有限元分析3.3 结果分析和展示第四章：时域有限元法求解4.1 时域有限元法原理4.2 汽车悬架系统的时域有限元分析4.3 结果分析和展示第五章：研究结论和展望5.1 结论总结5.2 存在问题和改进建议5.3 研究展望六、预期成果1. 建立基于有限元的汽车悬架系统模型；2. 考虑体积变化效应、摩擦阻尼效应和弹簧刚度的非线性特性，提高汽车悬架系统分析的准确性；3. 应用频域和时域有限元法对汽车悬架系统进行振动分析；4. 得出分析结果并给出改进建议。
悬挂系统的动力学特性分析
悬挂系统的动力学特性分析悬挂系统是汽车重要的一部分，它直接影响着车辆的操控性能和乘坐舒适度。
悬挂系统的动力学特性分析，对于了解和优化汽车的行驶稳定性和舒适性具有重要意义。
本文将从悬挂系统的结构、动力学模型和参数对动力学特性的影响等方面进行论述。
悬挂系统是汽车重要的组成部分之一，主要由弹簧和减振器组成。
弹簧起到支撑车身和吸收地面不平度的作用，而减振器则是消除车身在弹性变形后的反弹运动。
这两个组件的设计和参数对悬挂系统的动力学特性有着直接的影响。
一方面，弹簧的刚度决定了悬挂系统的支撑能力和舒适性。
较大的弹簧刚度可以提高悬挂系统的支撑能力，增强车辆的操控稳定性，但同时也会降低乘坐舒适度。
而较小的弹簧刚度则会导致车辆在弯道行驶时的侧倾增大，影响操控性能。
因此，弹簧的刚度选择需综合考虑车辆的使用环境和悬挂系统的性能需求。
另一方面，减振器对悬挂系统的动力学特性也有着重要的影响。
减振器不仅要具备吸收和控制车身的振动能力，还需要在不同路况下提供适当的阻尼。
过大的减振器阻尼会导致车身在通过不平路面时的反弹减缓过快，使乘坐感觉硬直，降低乘坐舒适度。
而过小的减振器阻尼则会导致车身在经过不平路面时的反弹过大，影响悬挂系统的稳定性和操控性能。
因此，减振器的阻尼调整需要在保证乘坐舒适度的前提下，兼顾车辆的操控性能。
除弹簧和减振器外，悬挂系统的动力学特性还与车身的刚度分布和质量分布密切相关。
车身刚度分布的不均匀性会导致车轮在通过不平路面时的振动幅度不一致，进而影响车辆的稳定性。
而车身重心高度的改变也会对车辆的侧倾和操控过程中的姿态变化产生一定的影响。
动力学特性分析需要建立悬挂系统的数学模型。
典型的悬挂系统模型包括单自由度模型、双自由度模型和多自由度模型等。
这些模型基于牛顿第二定律和哈肯方程，描述了悬挂系统中弹簧、减振器和车身之间的力学关系。
通过数学模型，可以分析和预测悬挂系统在不同工况下的动力学响应，为优化悬挂系统的设计和调整提供理论支持。
《汽车动力总成悬置系统振动分析及优化设计》范文
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能逐渐成为影响汽车舒适性和稳定性的关键因素。
本文将重点对汽车动力总成悬置系统的振动特性进行分析，并提出相应的优化设计方案，以期为提高汽车性能提供有益的参考。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是连接发动机、变速器等动力总成部件与车身的重要装置，其主要作用是减少振动、降低噪音、提高汽车的乘坐舒适性。
该系统通常由橡胶支座、金属支架、减震器等组成，其性能直接影响着汽车的行驶稳定性和乘坐舒适性。
三、汽车动力总成悬置系统振动分析1. 振动来源：汽车动力总成悬置系统的振动主要来源于发动机的运转、变速器的换挡以及路面不平度等因素。
这些因素产生的振动会通过悬置系统传递到车身，影响汽车的行驶性能。
2. 振动特性：汽车动力总成悬置系统的振动具有高频、低频及复杂性的特点。
其中，高频振动主要与发动机运转有关，低频振动则与路面不平度等因素有关。
此外，由于汽车行驶环境的复杂性，悬置系统还可能受到多种因素的耦合作用，导致振动更加复杂。
四、汽车动力总成悬置系统优化设计针对汽车动力总成悬置系统的振动问题，本文提出以下优化设计方案：1. 材料选择：选用高弹性、高阻尼性能的材料制作橡胶支座，以提高悬置系统的减震性能。
同时，采用轻质材料制作金属支架，以降低系统重量，提高整体性能。
2. 结构优化：对悬置系统的结构进行优化设计，如增加减震器数量、改变支座布置方式等，以更好地吸收和分散振动能量。
此外，还可以采用柔性连接方式，使悬置系统在受到外界冲击时能够产生一定的变形，从而减少振动传递。
3. 控制系统设计：引入现代控制技术，如主动悬挂控制系统等，对汽车动力总成悬置系统的振动进行实时监测和控制。
通过调整减震器的刚度和阻尼等参数，实现对振动的主动控制，提高汽车的行驶稳定性和乘坐舒适性。
五、结论通过对汽车动力总成悬置系统的振动分析及优化设计，可以有效提高汽车的行驶稳定性和乘坐舒适性。
第二章 悬架系统特性
第二章悬架系统特性1）悬架系统的作用：提高舒适性，降低地面不平度对车身的振动，是行驶平顺的研究对象；2）悬架的功能：缓冲、减振；3）悬架对车辆性能的影响：转向时，由于悬架系统的存在，使得车身在离心力的作用下会出现侧倾，从而造成左、右车轮的垂直载荷分配不均，引起左、右两侧车轮的地面附着力的变化，而其将对车辆操纵稳定性带来影响，因此，悬架分析又是操纵稳定性分析中的重要内容。
悬架系统既是平顺性研究又是操纵稳定性研究的重要内容。
4）悬架的类型：根据车辆左、右两个半轴是否连在一起，将悬架分为：独立悬架、非独立悬架。
独立悬架－两半轴是分开的，非独立悬架－两半轴是连在一起的。
非独立悬架独立悬架独立悬架又有：单横臂独立悬架双横臂独立悬架悬架的特性主要体现在刚度上，为此本章主要分析几种典型悬架的刚度特性。
2.1 扭杆悬架扭杆悬架的特点：结构简单、工作可靠、使用寿命长、单位质量变形能大。
扭杆弹簧在A处，垂直纸面向里（一）参数说明：1）d－扭杆直径；2）L－扭杆工作长度；3）a－平衡肘长度；4）α－平衡肘的初始安装位置与水平线的夹角；5）α－负重轮受力后平衡肘的与水平线的夹角，规定在水平线以下为正，水平线以上为负。
（二）受力分析平衡肘在受到垂直方向的力P作用时，扭杆一端从α位置变到了α位置，则在扭杆上作用的扭矩为M：=cosM Paα设在扭矩M 作用下，扭杆的扭角为：0M L G Jθαα=-=式中，J 为扭杆断面的极惯性矩，对实心圆杆有：440.132d J d π=≈；G 为扭杆材料的切变弹性模量（对钢，74530.5~79433.8G M P a =）。
由上两式可得：()0cos G J P La ααα-=由于刚度是力对位移的微分，所以要求刚度，还得需要确定位移。
负重轮行程为：()0sin sin f a αα=-则可得扭杆悬架的线刚度为：()0221cos x dPtg dPG J d m df df La daααααα--=== 把J 的表达式代入上式得：()4022132cos x tg G d m Laαααπα--=当0α=时，即平衡肘处于水平位置，此时可得 40232x G d m Laπ=（三）扭杆悬架刚度特性的影响因素 1）扭杆直径d 的影响，d 越大，刚度越大； 2）扭杆工作长度L 的影响，L 越长，刚度越小； 3）平衡肘长度a 的影响，平衡肘越长，刚度越小； 4）工作位置α的影响。
汽车底盘车架的振动稳定性分析
汽车底盘车架的振动稳定性分析随着汽车行业的发展，人们对汽车的性能需求也越来越高，其中之一就是汽车底盘车架的振动稳定性。
振动稳定性是指汽车在行驶过程中，底盘车架所经受的振动在一定范围内稳定，并且不会产生明显的共振或失稳现象。
振动稳定性的优劣将直接关系到汽车的行驶舒适性、操控稳定性以及安全性能。
为了分析汽车底盘车架的振动稳定性，我们首先需要了解车架的结构特点和振动模式。
车架是汽车最重要的组成部分之一，负责支撑整个车身以及各种机械和电子装置。
车架的结构设计应考虑到各种力的作用和传递，并且保证在各种工况下都能够承受和分散载荷。
振动模式是指车架在振动过程中所呈现出的不同振动形态和振动频率。
不同的振动模式会对车架的振动稳定性产生不同的影响。
为了分析振动稳定性，我们可以采用有限元分析方法。
有限元分析是一种常用的工程分析方法，它将复杂的结构分割成许多小的单元，然后通过求解每个单元的运动方程和边界条件，得到整个结构的振动响应。
在进行有限元分析时，我们首先需要建立车架的有限元模型。
这需要考虑车架的几何形状、材料特性以及边界条件等。
然后，根据振动的激励情况，可以通过求解振动方程，得到车架在不同工况下的振动响应。
通过分析振动响应结果，我们可以评估车架的振动稳定性。
具体来说，我们可以关注以下几个方面：1. 自然频率和振型：自然频率是指车架在没有外力激励下，自发产生振动的频率。
自然频率越高，车架的振动稳定性越好。
此外，振型描述了车架在振动过程中各个位置的运动情况，可以用来分析振动的传递和分布。
2. 模态阻尼比：模态阻尼比是指车架在振动过程中消耗能量的能力。
模态阻尼比越大，车架的振动衰减越快，振动稳定性越好。
3. 动态应力和位移：通过分析车架在振动过程中的动态应力和位移分布情况，可以评估车架结构的强度和刚度，并进一步分析是否存在应力集中和疲劳破坏等问题。
4. 频率响应函数：频率响应函数描述了车架在外界激励下的振动响应情况。
通过分析频率响应函数，可以评估车架在不同频率下的振动稳定性，并进一步优化车架的结构设计。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能已成为决定汽车乘坐舒适性和驾驶稳定性的关键因素之一。
然而，由于动力总成系统在运行过程中产生的振动和噪音，严重影响了汽车的性能和使用寿命。
因此，对汽车动力总成悬置系统的振动进行分析，并进行优化设计，具有重要的理论价值和实践意义。
本文将重点对汽车动力总成悬置系统的振动进行分析，并探讨其优化设计的方法和措施。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、变速器、离合器等组成，是汽车的核心部件之一。
其作用是支撑和固定动力总成，减少振动和噪音的传递，保证汽车行驶的平稳性和舒适性。
然而，由于动力总成系统的复杂性和运行环境的多样性，使得其振动问题较为突出。
三、汽车动力总成悬置系统振动分析（一）振动产生的原因汽车动力总成悬置系统振动产生的原因主要包括发动机的燃烧过程、变速器的齿轮啮合、离合器的接合与分离等。
此外，道路不平度、车辆行驶速度等因素也会对系统振动产生影响。
（二）振动分析的方法目前，常用的汽车动力总成悬置系统振动分析方法包括实验分析和仿真分析。
实验分析主要通过在真实环境下对系统进行测试，获取其振动数据；仿真分析则通过建立系统的数学模型，利用计算机软件进行模拟分析。
（三）振动的影响汽车动力总成悬置系统的振动会直接影响汽车的乘坐舒适性和驾驶稳定性。
同时，长时间的振动还会导致系统零部件的磨损和损坏，影响汽车的使用寿命。
四、汽车动力总成悬置系统优化设计（一）优化设计的目标汽车动力总成悬置系统优化设计的目标主要包括提高汽车的乘坐舒适性和驾驶稳定性，延长汽车的使用寿命，降低噪音和振动等。
（二）优化设计的措施1. 改进材料：采用高强度、轻量化的材料，提高系统的刚度和减振性能。
2. 优化结构：通过改变系统的结构形式和参数，如增加橡胶减振器、调整悬置点的位置等，提高系统的减振效果。
3. 智能控制：利用现代控制技术，如主动悬挂系统、半主动悬挂系统等，实现对系统振动的主动控制。
汽车悬挂系统动力学特性分析
汽车悬挂系统动力学特性分析悬挂系统是汽车中非常重要的组成部分之一，它直接影响了汽车的稳定性、舒适性和操控性。
悬挂系统动力学特性的分析对于汽车设计和驾驶安全至关重要。
本文将从几个方面对汽车悬挂系统的动力学特性进行分析。
1. 前言汽车悬挂系统是连接车身和车轮的重要部件，通过悬挂系统，车身与路面之间的冲击力和振动能够得到吸收和缓解，从而提供更好的悬挂舒适性和车辆稳定性。
悬挂系统的动力学特性研究对于增强悬挂系统性能、改善汽车行驶品质有着重要意义。
2. 悬挂系统类型和结构悬挂系统分为独立悬挂和非独立悬挂两种类型。
独立悬挂系统包括麦弗逊悬挂、双叉臂悬挂和多连杆悬挂等，而非独立悬挂系统则包括梯形臂悬挂和拖曳臂悬挂等。
不同的悬挂系统结构对于汽车的动力学特性会有不同的影响。
3. 悬挂系统动力学参数悬挂系统动力学特性可以通过一些参数来描述，包括悬挂刚度、阻尼系数、自由长度、自由长度比、悬挂减震器等。
悬挂刚度决定了悬挂系统对于路面冲击的反应能力，阻尼系数则决定了悬挂系统对于振动的控制能力。
自由长度和自由长度比则与悬挂系统的行程和行驶稳定性有关，悬挂减震器则起到了阻尼和支撑的作用。
4. 悬挂系统的动力学模型为了更准确地分析悬挂系统的动力学特性，可以建立数学模型进行仿真和分析。
悬挂系统的动力学模型可以通过质点-弹簧-减震器模型、多自由度模型或者有限元方法建立。
这些模型能够考虑到悬挂系统内各种参数的相互影响，提供了精确的动力学特性计算结果。
5. 动力学特性的影响因素悬挂系统的动力学特性受到多种因素的影响，包括路面类型、车速、加载条件等。
不同的路面类型对于悬挂系统的响应有着不同的影响，而车速和加载条件则会改变悬挂系统的振动频率和幅度，从而影响驾驶的舒适性和操控性。
6. 动力学特性的分析方法为了全面分析悬挂系统的动力学特性，可以采用实验测试和数值仿真相结合的方法。
通过实验测试可以获取到真实路况下悬挂系统的动态响应数据，而数值仿真则可以在不同条件下进行参数调整，预测悬挂系统的性能表现。
《2024年汽车动力总成悬置系统振动分析及优化设计》范文
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能对于整车舒适性和稳定性越来越重要。
汽车动力总成悬置系统作为连接发动机和车身的重要部件，其振动特性直接影响到汽车的乘坐体验和行驶安全。
因此，对汽车动力总成悬置系统的振动进行分析，以及进行优化设计，已经成为汽车研发过程中的重要课题。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、悬置支架、橡胶支座等组成。
其主要功能是减少发动机振动对车身的影响，同时通过合理的布局和设计，提高整车的乘坐舒适性和行驶稳定性。
在汽车行驶过程中，由于发动机的工作特性和路面条件等因素的影响，动力总成悬置系统容易产生振动和噪声。
因此，如何对这种振动进行分析并对其进行优化设计是本研究的重点。
三、汽车动力总成悬置系统振动分析1. 动力学模型建立为了更好地了解动力总成悬置系统的振动特性，需要建立其动力学模型。
该模型应包括发动机的振动特性、悬置支架的结构特性以及橡胶支座的动态特性等。
通过建立模型，可以模拟出汽车在不同路况下的振动情况，为后续的振动分析和优化设计提供依据。
2. 振动特性分析通过动力学模型的分析，可以得出动力总成悬置系统的振动特性。
主要包括系统的固有频率、振型和阻尼比等参数。
这些参数对于理解系统的振动特性和进行优化设计具有重要意义。
四、汽车动力总成悬置系统优化设计1. 设计目标与约束条件在进行优化设计时，需要明确设计目标。
一般来说，优化设计的目标包括提高乘坐舒适性、降低噪声和减少振动等。
同时，还需要考虑一些约束条件，如发动机的安装空间、悬置支架的结构强度等。
2. 优化方法与步骤针对上述设计目标和约束条件，可以采用多种优化方法进行设计。
如多目标优化算法、有限元分析等。
在优化过程中，需要逐步调整系统的参数，如橡胶支座的刚度、阻尼等，以达到最优的振动性能。
五、实例分析以某款汽车的动力总成悬置系统为例，通过建立其动力学模型，对其振动特性进行分析。
车辆后悬架减震器振动特性分析报告
车辆后悬架减震器振动特性分析报告
1.引言
车辆的后悬架减震器主要起到减少车辆行驶过程中由于不平整路面引起的振动，以及保持车辆轮胎与地面之间的接触稳定状态。
通过分析后悬架减震器的振动特性，可以对其设计和调整提供参考。
2.悬架减震器的结构和工作原理
后悬架减震器通常由弹簧和减震器两部分组成。
其中弹簧负责支撑车辆重量，减震器则负责吸收和控制弹簧的振动。
3.后悬架减震器的振动特性
后悬架减震器的振动特性可以通过频率响应和阻尼特性来描述。
频率响应指的是减震器在不同频率下对振动的响应程度，而阻尼特性则描述了减震器对振动的阻尼效果。
4.振动分析方法
振动分析可以通过实验和数值仿真两种方法进行。
实验方法通常采用悬挂式实验台或者道路试验来获取减震器在不同工况下的振动数据，而数值仿真则可以利用计算机模拟车辆的运动和减震器的工作状态。
5.振动特性影响因素
后悬架减震器的振动特性受到多种因素的影响，例如减震器的结构参数、弹簧刚度、阻尼特性以及车辆质量等。
这些因素之间的变化都会对减震器的振动特性产生一定的影响。
6.振动特性优化方法
通过对减震器的结构参数以及材料选择进行优化，可以改善减震器的
振动特性。
此外，还可以通过改变减震器的阻尼特性和弹簧刚度来达到减
震器的最佳工作状态。
7.结论
综上所述，本报告对车辆后悬架减震器的振动特性进行了详细分析，
介绍了减震器的结构和工作原理，讨论了减震器的振动特性以及影响因素，并提出了优化方法。
通过对后悬架减震器的振动特性分析，可以为减震器
的设计和调整提供重要的参考依据，以提高车辆的行驶稳定性和乘坐舒适性。
悬挂系统的力学特性与稳定性分析
悬挂系统的力学特性与稳定性分析悬挂系统是指将物体悬挂在支撑结构上以实现稳定悬挂的一种系统。
在工程设计中，对悬挂系统的力学特性和稳定性进行分析是十分重要的，因为这些分析结果将直接影响设计的可行性和安全性。
本文将从力学特性和稳定性两个方面对悬挂系统进行分析。
一、力学特性分析1. 悬挂系统的负载特性悬挂系统的负载特性是指在悬挂系统中的物体所承受的力和负载的性质。
在分析悬挂系统的力学特性时，需考虑到负载的重量、大小、形状和分布等方面的影响。
通过对悬挂系统所受力的计算和分析，可以确定负载的特性，并据此来选择合适的悬挂材料和设计方案。
2. 悬挂系统的应力和变形分析悬挂系统在承受重力和外力作用下会发生应力和变形。
在力学特性分析中，需进行应力和变形的计算和分析，以确定悬挂系统各部分的强度和稳定性。
应力分析主要涉及对材料的强度和刚度进行计算，变形分析则关注悬挂系统的形变情况。
这些分析结果将直接影响到悬挂系统的工作性能和寿命。
3. 悬挂系统的振动特性悬挂系统的振动特性对其稳定性和性能都有重要影响。
在力学特性分析中，需对悬挂系统进行振动特性的计算和分析。
这包括求解系统的固有频率、振动模态和振动响应等。
通过振动特性的分析，可以评估系统的稳定性、抗震性能和动态响应，进而优化设计方案。
二、稳定性分析1. 悬挂系统的平衡和稳定性悬挂系统的平衡和稳定性是指在外力作用下，系统是否能够保持平衡并保持稳定悬挂的能力。
在稳定性分析中，需对悬挂系统的平衡状态进行评估，并通过计算和模拟来确定系统的稳定性。
这包括考虑系统的重心位置、悬挂点的布置和支撑结构的刚度等因素。
2. 悬挂系统的辨识和控制对于复杂的悬挂系统，稳定性分析还包括辨识和控制问题。
悬挂系统的辨识是指通过实验和测试来获取系统的特性和参数，从而进行精确的稳定性分析。
悬挂系统的控制是指设计和应用控制策略，以减小外界干扰和提高系统的稳定性。
这些分析和控制方法为悬挂系统的设计和运行提供了理论依据和技术支持。
《机械振动学》课程作业-汽车多自由度振动系统动力学分析
汽车多自由度振动系统动力学分析1 题目说明图1所示为包含动力总成和乘员座椅的7自由度汽车整车振动动力学模型。
模型参数如表1所示。
图1 汽车7自由度振动模型表1 振动模型参数列表项目参数说明车身参数符号物理意义数值单位bm车身质量3193 kg bI车身绕惯性轴的转动惯量7000*^2kg m悬架参数fk前悬架刚度96600/N m fc前悬架阻尼45200/Ns m fl前悬架到质心的距离 1.792m rk后悬架刚度150000/N m rc后悬架阻尼45200/Ns m rl后悬架到质心的距离 1.19m轮胎参数tfm前轮胎质量60kg tfk前轮胎刚度520000/N m trm后轮胎质量60kg根据上述模型说明及参数定义，进行以下规定内容的建模、计算与分析工作，撰写计算分析报告并进行分组汇报。
具体要求如下：（1）建模、计算与分析内容要求●采用适当的方法建立图1汽车多自由度振动系统的振动微分方程，并整理为矩阵表达方式。
●利用计算机仿真计算的方法求出系统的固有频率和模态振型（需要提供动画显示效果）；●建立从前轮路面不平度位移输入到座椅振动加速度间，及后轮路面不平度位移输入到动力总成俯仰角振动位移间的频率响应函数计算工时，以绘图方式进行显示，同时分析其特征。
●假设车辆通过图示的路面不平凸块，在车速为10m/s时，计算座椅的垂向加速度响应、车身质心位置的垂向加速度和俯仰角位移响应、动力总成质心的垂向加速度和俯仰角响应（时域），绘图病予以分析；●分析不同车速下（0-30m/s）对车辆通过所规定凸块的振动响应的影响机制。
●在此基础上，探讨动力总成悬置系同的固有特性与整车悬架系统固有振动特性之间的配置对振动响应的影响。
提示：（2）提交物及要求每个小组由组长负责提交并组织实施以下内容：●计算分析报告电子版本和打印版本各1份，格式规范，内容完整，须包括内容概要、数学建模、计算机仿真、结果分析、参考文献等基本内容，同时须将计算源程序以附录形式作为整个报告的一部分。
汽车悬挂系统的振动模态分析
汽车悬挂系统的振动模态分析一、问题描述一个简单的汽车系统如图1所示，若将其处理成平面系统，可以由车身(梁)、承重、前后支撑组成，汽车悬架振动系统可以简化地看作由以下两个主要运动组成：运动体系在垂直方向的线性运动以及车身质量块的旋转运动，对该系统进行模态分析。
模型中的各项参数如表 1 所示，为与文献结果进行比较，这里采用英制单位。
表1 汽车悬架振动模型的参数 材料参数几何参数 弹性模量psf E 9104⨯=加速度2sec /2.32ft g =质心的前距离ft l 5.41= 车身重量lb W 3220=车身质量ft lb g W m /sec 100/2⋅==质心的后距离ft l 5.52= 前悬架支撑弹簧系数ft lb k /24001=后悬架支撑弹簧系数ft lb k /26002=质量分布的回转半径ft r 4=（a ）问题描述 （b ）有限元分析模型图1 汽车悬架振动系统模型二、有限元建模1、模型分析计算模型如图1(b)所示。
这里将车身简化为梁，仅起到连接作用，这里设定不考虑梁的质量对振动性能的影响，因此需将密度设定为零即可，但在建模时需要输入梁的各种参数(包括材料以及几何参数)，实际上，可以将车身梁的弹性效果通过质量块的垂直运动及旋转运动来等效，质量块的转动惯性矩为2r m I zz ⋅=，r 取为 4ft ，经计算ft lb I zz ⋅⋅=2sec 1600。
可以看出所采用的平面简化模型仅有两个自由度(梁单元由于取密度为零，将仅起连接作用)。
采用 2D 的计算模型，使用梁单元 2-D Elastic Beam Elements (BEAM3)来等效车身，使用弹簧单元Spring-Damper Elements (COMBIN14)来等效车体的前后悬架支撑，使用质量块单元Structural Mass Element (MASS21)来等效车身质量。
2、建模的要点1) 首先定义分析类型并选取三种单元，输入实常数；2) 建立对应几何模型，并赋予各单元类型对应各参数值 ；3) 在后处理中，用命令<*GET >来提取其计算分析结果(频率)；4) 通过命令<*GET >来提取模态的频率值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2h=10cm （2）提交物及要求
L=70cm
每个小组由组长负责提交并组织实施以下内容：
计算分析报告电子版本和打印版本各 1 份，格式规范，内容完整，须包 括内容概要、数学建模、计算机仿真、结果分析、参考文献等基本内容， 同时须将计算源程序以附录形式作为整个报告的一部分。注意须在封面 上注明工作小组成员以及分工情况。
汽车悬架系统振动特性预测与分析
1 题目说明 表 1 所示为 7 自由度汽车整车悬架振动动力学模型参数，和单自由度座椅人体振动系统的模型参数。 表 1 振动模型参数列表
簧上质量 质量与惯量参数 整车车身质量 俯仰转动惯量 侧倾转动惯量 前轮质量 前/后车轮的质量 和等效刚度参数 后轮质量 前轮轮胎等效刚度 后轮轮胎等效刚度 前悬架等效刚度 前/后悬架等效刚度 与等效阻尼系数 前悬架等效阻尼系数 后悬架等效刚度 后悬架等效阻尼系数 轴距 几何尺寸参数 车身质心到前轮的距离 车身质心到后轮距离 前/后轮距 等效质量 座椅系统 振动参数 等效刚度 等效阻尼 前座椅位置 后座椅位置 1380 kg 2440 kgm2 380 kgm2 40.5kg 45.4kg 192000N/m 192000N/m 17000N/m 1500Ns/m 22000N/m 1500Ns/m 2.76m 1.25m 1.51m 1.48m 56 kg 74500 N/m 3840 Ns/m 质心向前 0.625m, 质心横向偏离 0.3m 质心向后 0.75m，质心横向偏离 0.3m
的频率响应函数，计算并以绘图方式进行显示，同时分析其基本特征。
4) 在前后排均有乘员的情况下，寻求最优的乘员分布情况，获得最佳的振
动效果（假设驾驶员的振动权重为 40%，后排乘员的振动权重为 60%） 。
5) 假设车辆两侧车轮同时通过单个两种类型路面不平凸块， 在车速为 10m/s
时，计算人体的垂向加速度响应、车身质心位置的垂向加速度、俯仰角
2/3
位移和侧倾角位移响应，绘图并予以分析；
6) 合理选择速度间隔，详细分析不同车速（不超过 30m/s）对车辆通过所
规定的两种凸块下的驾驶员人体振动响应的影响情况，并分析原因。
7) 试从驾驶员振动强度角度，分析多个连续凸块减速带布置方案（间隔、
相位等）对减速效果的影响。 梯形路面凸块 1：
H=10cm， L=50cm （1-COS）形路面凸块 2：
振动系统的振动微分方程，并整理为矩阵表达方式： （1）无驾驶员情况； （2）1 个驾驶员（左驾） ； （3）一个驾驶员（左驾）+一个后排乘客。
2) 建立系统固有频率和振型的计算方法，并利用数值计算方法求出三种情
况下的系统固有频率和模态振型（需要提供振型显示动画） ，并分析乘员 分布的影响。
3) 推导从前轮和后轮路面不平度位移输入到驾驶员和乘员人体振动加速度
模型图如图 1 和图 2 所示。
1/3
图 1 七自由度整车悬架系统振动模型
图 2 单自由度座椅-人体振动系统 根据上述模型说明及参数定义， 进行以下规定内容的建模、 计算与分析工作， 撰写计算分析报告并进行分组汇报。具体要求如下： （1）建模、计算与分析内容
1) 采用适当的方法，以车身质心位置为基准，在以下情况下推导多自由度
提交包含详细程序说明的源程序一份（包括使用的软件及版本说明等） ， 并保证可运行，作为评分的要素之一。
编制并提交 PPT 报告 1 份，进行小组答辩（汇报 15min，答疑 5min） 。 按照具体的报告格式模板和 PPT 模板。
